NOMA 011-2500-2 User manual

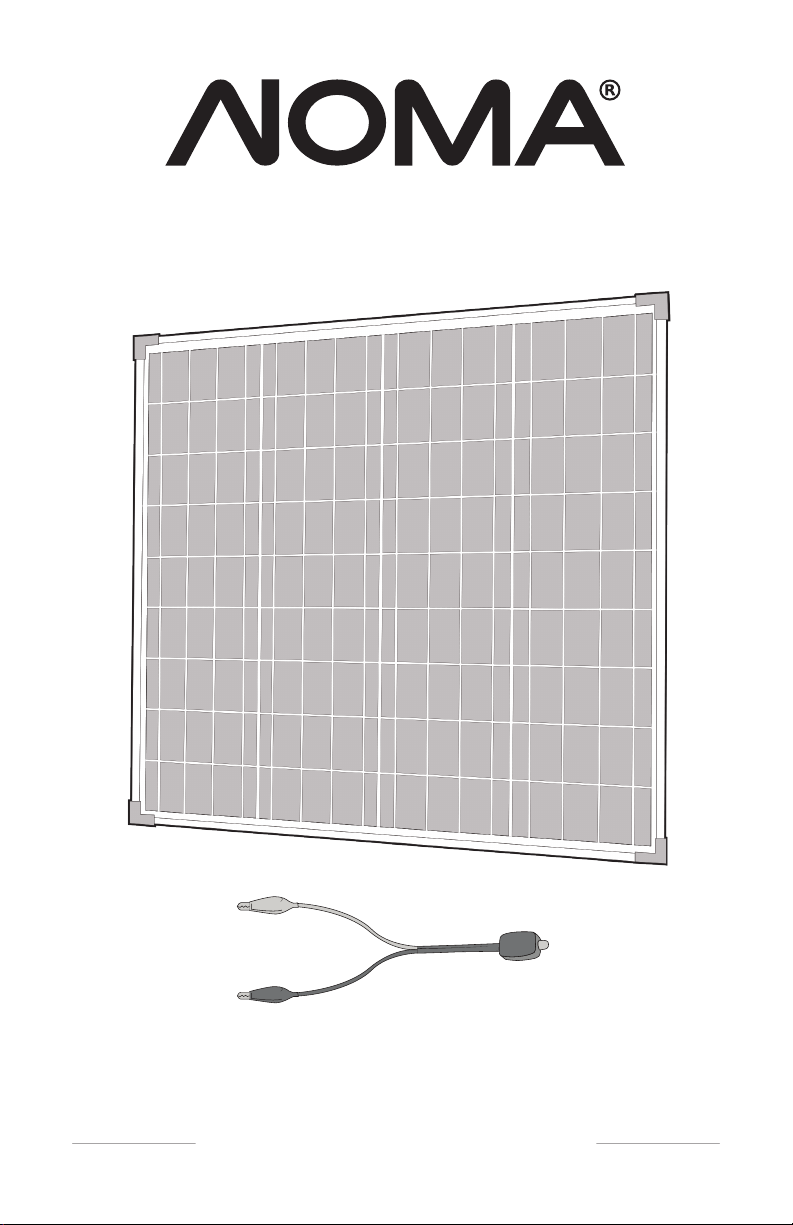

75 W CRYSTALLINE SOLAR PANEL
MODEL NO. 011-2500-2
USER MANUAL
READ AND SAVE THESE INSTRUCTIONS
TOLL-FREE 1-866-827-4985

TABLE OF CONTENTS
01. FEATURES
02. SAFETY
03. SPECIFICATIONS
04. KNOW YOUR SOLAR PANEL
05. INSTALLATION
06. TROUBLESHOOTING
07. CHOOSING YOUR BATTERY
08. WARRANTY
3
4
5
5
6
7
8
8

3
FEATURES 01
01. CHARGES 12 V BATTERIES
Designed for any rechargeable 12 V battery such as those found
in RVs, sheds, boats, and much more.
READ AND SAVE THESE INSTRUCTIONS!
WARNING:
Solar panels produce electricity. Be aware at all times of the
risk of electric shock. Do not make any cuts or changes to the
included wiring as this may increase the risk of electrical
short-circuits or electric shocks.
07. DISCHARGE PROTECTED
Built-in diode prevents battery discharge at night.
06. VOLTAGE TESTER
Helps identify the maximum performance of the solar panel.
08. EASY INSTALLATION
Includes pre-drilled mounting holes to assist with installation.
Model no. 011-2500-2 contact us 1-866-827-4985
03. HIGH-EFFICIENCY CRYSTALLINE SOLAR CELLS
Produces up to 75 W / 4.3 A of power under ideal conditions.
02. PROVIDES EMERGENCY BACKUP POWER
Generates electricity during power outages or unexpected
natural disasters.
04. HIGHLY DURABLE
Comes with a rugged aluminium frame and shatterproof
tempered glass.
05. FULLY WEATHER-RESISTANT
Built for a variety of outdoor applications.

4
SAFETY
01. Avoid electrical hazards when installing, wiring, operating
and maintaining this solar panel. This solar panel generates DC
electricity when exposed to sunlight or other light sources.
02. For use in 12 V systems only.
03. Observe proper polarity throughout entire power cable
wiring route.
06. Use of a charge controller (not included) is required.
07. Do not attempt to charge non-rechargeable or frozen
batteries.
04. Work safely. Do not wear jewellery when working with
electrical or mechanical equipment. Use protective eyewear
when working with batteries or drills. Use extreme caution when
on ladders or on a roof.
05. Follow all safety precautions of the battery manufacturer
(battery not included). Some batteries can release ammable
hydrogen gas. Do not produce sparks when working in locations
where ammable gases or vapours exist. Shield skin and eyes
from battery acid. Wash thoroughly with water if skin or clothing
come in contact with acid or any corrosive matter which may
have accumulated on the battery. Keep the terminals and
casing clean.
Gloves
Tools required (NOT included): Safety Goggles
02

5
Model 011-2500-2
Maximum Power (Pmax) 75 W
Rated Voltage (Vmp) 17.1 V
Rated Current (lmp) 4.3 A
Open Circuit Voltage (Voc) 21.5 V
Short Circuit Current (Isc) 4.8 A
Maximum System Voltage 1000 V
Weight 10 lb 6 oz / 4.7 kg
Dimension ( L x W x H ) 30 x 26 1/4 x 1”
76.2 x 66.7 x 2.5 cm
SPECIFICATIONS
KNOW YOUR SOLAR PANEL
01. CRYSTALLINE SOLAR
CELLS
02. ALUMINIUM FRAME
03. 8’ (2.4 M) WIRE
04. PRE-DRILLED
MOUNTING HOLES
05. VOLTAGE TESTER
123
4
5
Before use of this product, familiarize yourself with all
operating features and safety rules.
KNOW YOUR SOLAR PANEL
Model no. 011-2500-2 contact us 1-866-827-4985
03
04

6
INSTALLATION
The frame of your solar panel has pre-drilled screw holes for easy
mounting onto any surface.

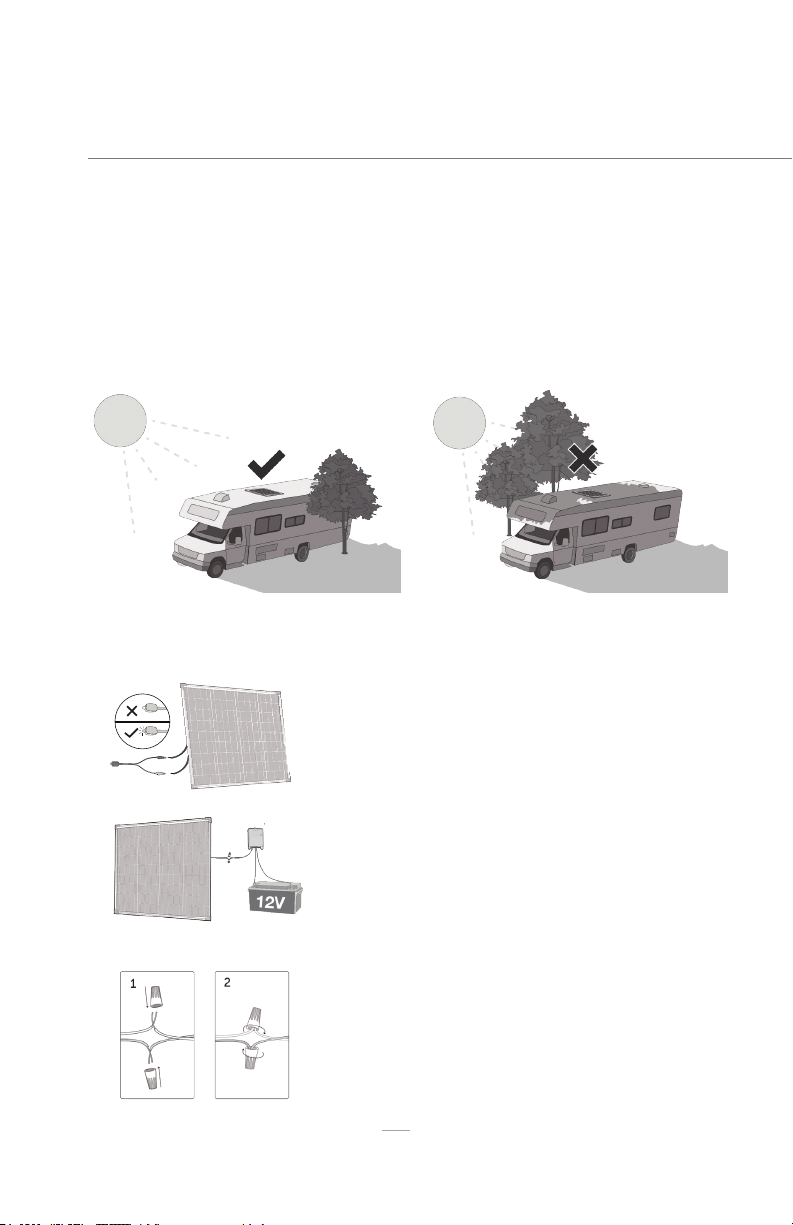

Example of potential application
Ensure your solar panel is placed so that its exposure to sun
is optimized. Be aware of objects such as trees or property
overhangs that may impede the panel’s ability to generate a
charge.
INSTALLING YOUR SOLAR PANEL
The 75 W solar panel will require a solar charge controller
(not included) in order to charge a 12 V battery.
Always follow the instructions included with the charge
controller to ensure a safe battery charging process.
CONNECTING TO CHARGE CONTROLLER
Connect the red (positive) wire from the solar panel to
the positive terminal on the solar charge controller. Make
the same connection on the black (negative) wire.
To connect these wires it is advisable to use a wire nut
connector (not included).
TESTING YOUR SOLAR PANEL
Under direct sun, connect the solar panel to the green
LED voltage tester. If the LED illuminates, proceed with
installation.
05
not included
not included
CHARGE
CONTROLLER

Model no. 011-2500-2 contact us 1-866-827-4985
7
TROUBLESHOOTING
QUESTIONS ANSWERS
Cleaning of the solar panel may be performed with a clean, damp
cloth. Any other maintenance to the unit should be performed by a
qualied service professional or contact our experienced customer
service team for further instruction.
CLEANING AND MAINTENANCE
What can be done if the wires are
too short?
Contact the manufacturer for a list of
additional parts to purchase.
How do I know if the panel is
producing voltage?
Use a multimeter (not included) to
accurately read the panel’s voltage.
Under full sun the multimeter should
read 16 – 21 V DC.
Does the solar panel drain the battery
at night?
The solar panel has integrated
blocking diodes to prevent any
reverse charge at night.
Can my panel be left outdoors
without a protective covering?
Yes, the solar panel has been
weatherproofed and can be
mounted outdoors without any
additional protection.
Can the solar panel overcharge my
battery?
Yes, but only if used without a charge
controller. Always use in conjunction
with an appropriately-sized solar
charge controller.
Can I run my 110 V appliances with
my solar power system?
Yes, you can run 110 V appliances
with the use of an inverter (not
included) which would attach to your
battery to change the battery’s 12 V
(DC) energy into 110 V (AC).
What kind of battery can I recharge? See “Choosing Your Battery” on page
8.
06

8
WARRANTY
CHOOSING YOUR BATTERY
25 YEAR LIMITED WARRANTY
This solar panel is covered by a twenty-ve (25) year limited
warranty of 80% of power output, and must be tested under
optimal conditions.
This Noma product carries a ve (5) year warranty against defects
in workmanship and materials. At its discretion, Noma Canada
agrees to have any defective part(s) replaced free of charge
within the stated warranty period, when returned with proof
of purchase. This product is not guaranteed against wear or
breakage due to misuse and/or abuse.
CHOOSING YOUR BATTERY INVOLVES SOME CAREFUL CONSIDERATION. YOU CAN
CONSULT WITH A LOCAL BATTERY SUPPLIER OR FOLLOW THESE SIMPLE GUIDELINES.
- Choose only rechargeable 12 V batteries.
- SLA (Sealed Lead Acid), GEL, and AGM are all ideal choices. We do not advise
using lithium-ion batteries with this solar panel.
- “Deep Cycle” or Marine batteries are optimum for solar-charging systems.
They allow discharge and recharge characteristics beyond a standard vehicle
battery.
- Batteries are related in amp-hours
- this denes a battery’s ability to hold and
release its charge. The higher the amp-hour rating the more power available.
Imported by/Importé par
Noma Canada, Toronto, Canada M4S 2B8
Made in China | Fabriqué en Chine
1-866-827-4985
07
08

PANNEAU SOLAIRE CRISTALLIN DE 75 W
Nº DE MODÈLE : 011-2500-2
GUIDE D’UTILISATION
LISEZ ET CONSERVEZ CES INSTRUCTIONS
NUMÉRO SANS FRAIS : 1 866 827-4985

TABLE DES MATIÈRES
01. CARACTÉRISTIQUES
02. SÉCURITÉ
03. FICHE TECHNIQUE
04. CONNAÎTRE VOTRE PANNEAU
SOLAIRE
05. INSTALLATION
06. DÉPANNAGE
07. CHOISIR VOTRE BATTERIE
08. GARANTIE
3
4
5
5
6
7
8
8

3
CARACTÉRISTIQUES 01
01. RECHARGE DES BATTERIES DE 12 V
Conçu pour toutes les batteries rechargeables de 12 V telles
que celles présentes dans les véhicules récréatifs, les remises, les
bateaux, etc.
LISEZ ET CONSERVEZ CES INSTRUCTIONS!
AVERTISSEMENT :
Les panneaux solaires génèrent de l’électricité. Faites attention en
tout temps au risque de décharge électrique. Ne coupez pas ou ne
modiez pas le câblage inclus, car cela peut augmenter le risque
d’un court-circuit électrique ou d’une décharge électrique.
07. PROTECTION CONTRE LA DÉCHARGE
Diode intégrée empêchant la décharge de la batterie la nuit.
06. VÉRIFICATEUR DE TENSION
Aide à identier les performances maximales du panneau solaire.
08. INSTALLATION SIMPLE
Comprend des trous de xation prépercés pour faciliter
l’installation.
Nº modèle : 011-2500-2 | Communiquez avec nous au 1 866 827-4985
03. CELLULES SOLAIRES CRISTALLINES À HAUT RENDEMENT
Elles génèrent jusqu’à 75 W/4,3 A dans des conditions idéales.
02. FOURNIT UNE SOURCE D’ÉNERGIE DE SECOURS
Fournit de l’électricité en cas de panne de courant ou lors d’une
catastrophe naturelle imprévue.
04. TRÈS RÉSISTANT
Fabriqué avec un cadre en aluminium robuste et du verre
trempé incassable.
05. TOTALEMENT RÉSISTANT AUX INTEMPÉRIES
Construit pour diverses applications à l’extérieur.

4
SÉCURITÉ
01. Évitez les risques électriques lors de l’installation, du câblage,
de l’utilisation et de l’entretien de ce panneau solaire. Ce
panneau solaire fournit de l’électricité en courant continu lorsqu’il
est exposé à la lumière du soleil ou à d’autres sources de lumière.
02. Conçu uniquement pour un usage dans des systèmes de
12 V.
03. Respectez la bonne polarité pendant tout le câblage du
cordon d’alimentation.
06. Il est nécessaire de vous servir d’un contrôleur de charge
(non compris).
07. Ne tentez pas de charger des batteries non rechargeables
ou gelées.
04. Travaillez de manière sécuritaire. Ne portez pas de bijoux
lorsque vous travaillez avec des équipements électriques
ou mécaniques. Portez des lunettes de protection lorsque
vous travaillez avec des batteries ou des perceuses. Soyez
extrêmement prudent lorsque vous montez sur des échelles ou
sur un toit.
05. Suivez toutes les mesures de sécurité du fabricant de la
batterie (batterie non comprise). Certaines batteries peuvent
dégager de l’hydrogène inammable. Ne créez pas d’étincelles
lorsque vous travaillez dans des endroits où il y a des gaz ou
des vapeurs inammables. Protégez la peau et les yeux contre
l’acide sulfurique. Rincez abondamment avec de l’eau si la
peau ou les vêtements entrent en contact avec de l’acide,
ou avec toute matière corrosive qui a pu s’accumuler sur la
batterie. Gardez les bornes et le boîtier propres.
GANTS
Outils requis (NON compris) : LUNETTES DE
SÉCURITÉ
02

5
Modèle 011-2500-2
Puissance maximale (Pmax) 75 W
Tension nominale (Vn) 17,1 V
Intensité nominale (In) 4,3 A
Tension, circuit ouvert (Vco) 21,5 V
Tension, court-circuit (Icc) 4,8 A
Tension maximale du système 1 000 V
Poids 10 lb 6 oz / 4,7 kg
Dimensions (long. x larg. x H.) 30 x 26 1/4 x 1 po
76,2 x 66,7 x 2,5 cm
FICHE TECHNIQUE
CONNAÎTRE VOTRE PANNEAU
SOLAIRE
01. CELLULES SOLAIRES
CRISTALLINES
02. CADRE EN ALUMINIUM
03. FIL DE 8 pi (2,4 m)
04. TROUS DE MONTAGE
PRÉ-PERCÉS
05. VÉRIFICATEUR DE TENSION
123
4
5
Avant d’utiliser ce produit, familiarisez-vous avec toutes les
caractéristiques de fonctionnement et les règles de sécurité.
CONNAÎTRE VOTRE PANNEAU SOLAIRE
03
04
Nº modèle : 011-2500-2 | Communiquez avec nous au 1 866 827-4985

6
INSTALLATION
Le cadre de votre panneau solaire est muni de trous de vis
prépercés pour une installation facile sur n’importe quelle sur-
face.
Exemple d’utilisation potentielle
Assurez-vous que votre panneau solaire est situé de manière
à optimiser son exposition au soleil. Faites attention aux objets
tels que des arbres ou des surplombs qui risquent de diminuer la
capacité du panneau de générer une charge.
INSTALLATION DE VOTRE PANNEAU SOLAIRE
Le panneau solaire de 75 W nécessitera un contrôleur de
charge solaire (non compris) pour charger une batterie
de 12 V.
Suivez toujours les instructions fournies avec le contrôleur
de charge pour assurer un processus de charge de la
batterie en toute sécurité.
CONNEXION AU CONTRÔLEUR DE CHARGE
Connectez le l rouge (positif) du panneau solaire à la
borne positive se trouvant sur le contrôleur de charge
solaire. Effectuez la même connexion sur le l noir
(négatif).
Nous vous recommandons d’utiliser des capuchons de
connexion (non compris) pour connecter ces ls.
VÉRIFICATION DE VOTRE PANNEAU SOLAIRE
En plein soleil, raccordez le panneau solaire au
véricateur de tension à DEL verte. Si le témoin DEL
s’allume, procédez à l’installation.
05
non comprise
non comprise
CC
non comprise
non compris
CONTRÔLEUR
DECHARGE

Nº modèle : 011-2500-2 | Communiquez avec nous au 1 866 827-4985
7
DÉPANNAGE
PROBLÈMES MESURES CORRECTIVES
Vous pouvez nettoyer le panneau solaire avec un chiffon propre et
humide. Tout autre entretien du panneau solaire doit être effectué par
un professionnel des services qualié, ou vous devez contacter notre
équipe expérimentée d’assistance à la clientèle pour obtenir de plus
amples instructions.
NETTOYAGE ET ENTRETIEN
Que faire si les ls sont trop courts?
Contactez le fabricant pour obtenir
une liste des pièces supplémentaires
que vous pouvez acheter.
Comment savoir si le panneau produit
une tension?
Servez-vous d’un multimètre (non
compris) pour une lecture précise de
la tension du panneau. Le multimètre
devrait afcher de 16 à 21 VCC en
plein soleil.
Le panneau solaire vide-t-il la batterie
la nuit?
Le panneau solaire est muni de
diodes de blocage intégrées pour
prévenir des décharges inverses la
nuit.
Peut-on laisser le panneau
à l’extérieur sans couverture
protectrice?
Oui; le panneau solaire est résistant
aux intempéries et peut être installé
en extérieur sans nécessiter une
protection supplémentaire.
Le panneau solaire peut-il surcharger
ma batterie?
Oui; mais seulement si vous l’utilisez
sans contrôleur de charge. Il faut
toujours l’utiliser avec un contrôleur de
charge solaire de taille adéquate.
Peut-on faire fonctionner des
appareils de 110 V avec mon système
solaire?
Oui; vous pouvez faire fonctionner
des appareils de 110 V à l’aide d’un
onduleur (non compris), que vous
xerez à votre batterie pour convertir
les 12 V (CC) de votre batterie en
110 V (CA).
Quel type de batterie peut-on
recharger?
Consultez la section « Choisir votre
batterie » à la page 8.
06

8
GARANTIE
CHOISIR VOTRE BATTERIE
GARANTIE LIMITÉE DE 25 ANS
Ce panneau solaire est couvert par une garantie limitée de vingt-
cinq (25) ans à 80 % de sa puissance de sortie, et doit être testé
dans des conditions optimales.
Cet article Noma comprend une garantie de cinq (5) ans contre
les défauts de fabrication et de matériau(x). À sa discrétion, Noma
Canada consent à remplacer sans frais toute pièce défectueuse
au cours de la période de garantie convenue s’il est retourné
au magasin où vous l’avez acheté accompagné de la preuve
d’achat. Exclusion : usure ou bris causés par un usage abusif ou
inapproprié.
IL FAUT BIEN RÉFLÉCHIR LORSQUE VOUS CHOISISSEZ VOTRE BATTERIE. VOUS
POUVEZ CONSULTER UN FOURNISSEUR DE BATTERIES LOCAL OU SUIVRE CES LIGNES
DIRECTRICES SIMPLES.
- Choisissez uniquement des batteries rechargeables de 12 V.
- Les batteries au plomb-acide scellées, à électrolyte gélié et AGM sont toutes
d’excellents choix. Nous ne recommandons pas l’utilisation des batteries au
lithium-ion avec ce panneau solaire.
- Des batteries à « décharge poussée » ou des batteries marines sont optimales
pour les systèmes de charge solaire. Elles offrent des caractéristiques de décharge
et de recharge dépassant celles des batteries de véhicules standards.
- La capacité des batteries est déterminée en ampère-heure – cela dénit la
capacité de la batterie de tenir et de dégager sa charge. Plus les ampères-heures
sont élevés, plus il y a de puissance disponible.
Imported by/Importé par
Noma Canada, Toronto, Canada M4S 2B8
Made in China / Fabriqué en Chine
1 866 827-4985
07
08
