Nordpeis Finse User manual

Art.no: FP-BWS01-301, FP-BWS07-301
01.01.2013
Finse
NO Monteringsanvisning 2
GB Installation manual 4
DK Monteringsanvisning 6
SE Monteringsanvisning 8
FI Asennusohje 10

2 NO
Generelt om element peiser
Vekt
Huseier må forsikre seg om at gulvet tåler belastningen
i henhold til totalvekten på peisen. Vurder eventuelt
forsterkning av gulvet, spesielt i nye hus og dersom
området under peisen ikke har ekstra lettvegger
som understøtter. Ved montering på ytende tregulv,
bør peisen felles ned for å unngå at gulvet låses og
sprekker.
Brannmur
Ved montering av ildsted inntil brennbar vegg, må det
anvendes brannmur. Vi anbefaler bruk av Nordmur
brannmurelementer som gir en meget god beskyttelse
av veggen og har en byggetykkelse på kun 30/65 mm,
inklusive 10/15 mm luftespalte. Brannmur kan også
bygges av annet steinmateriale som gassbetongblokker
eller teglsten i godkjent tykkelse.
Brannmuren må alltid være så høy at avstanden fra
røykrør/røykklokke til brennbart materiale blir minimum
300 mm.
Frittstående peiser kan monteres uten brannmur.
Overhold alle sikkerhetsavstander til brennbare
materialer.
Tilkobling til pipe
Følg pipeprodusentenes spesikasjoner for tilkobling til
pipe. Tørrstable omrammingen og innsatsen for nøyaktig
høyde og posisjon til røykinnføringen i pipen. Husk at
innsatsen ekspanderer under fyring. Omrammingen må
derfor aldri hvile på innsatsen, men ha en avstand på
minimum 2-3 mm. Innsatsen må heller ikke hvile mot
benkeplaten eller mot sidene.
Ved topptilslutning til stålpipe henviser vi til respektive
fabrikats monteringsanvisning.
Krav til gulvplate
Har ildstedet panoramadør og kun skal fyres lukket,
kreves det ved brennbart gulv 30 cm gulvplate foran
ildstedet, uansett høyde og dybde på ildstedet.
Gulvplatens bredde skal være minst like bred som luken
på innsatsen.
Akryl
Elementene skal limes med medfølgende akryl. Sørg
for at alle limater er frie for støv. For bedre heft kan
overatene vaskes. La overaten tørke før lim strykes
på. Når peisen er ferdig montert, etterfyll skjøtene
mellom elementene med akryl og jevn fugen med en
såpevåt svamp eller nger slik at det blir en tydelig
fordypning mellom elementene (FIG Z).
Småskader
Grunnet transport og håndtering kan det oppstå små
skader på peisen.
Dette kan repareres med akryl/lettsparkel. For
perfekt resultat kan du sparkle og slipe med egnet
sparkelmasse. Mindre sår og ujevnheter sparkles.
Dersom såret er dypt eller det er en større skade
anbefales det å sparkle i ere omganger med iselim
eller sementsparkel for å unngå synk.
Jevn til med f.eks. en fuktig svamp eller et lsebrett.
Sprekker
Bygningsmassen rundt peisen kan bevege seg. Spesielt
er det i nye hus vanlig at
bygningsmassen får betydelige setninger de første
årene. I tillegg krymper alle
betongelementeri avtagende grad i inntil 15 måneder.
Resultatet er at det kan oppstå små sprekker i betong/
murverk.
Bruk peisen i noen måneder. Dersom det oppstår
sprekker, riss opp sprekken med et
Skrujern eller lignende (for å gi bedre plass til akryl
fugemasse). Støvsug atene frie for støv.
Sprøyt inn akryl fugemasse og bruk en sparkel eller en
såpevåt nger for å jevne til massen.
Etter et par døgn kan fugen overmales.
Maling
Når peisen er ferdig sparklet/slipt og limskjøtene tørre,
er peisen klar til å males.
Bruk kun pustende maling (akryl) ment for murverk.
Behandling av marmor
Rengjør platene med svakt såpevann og fjern alle
eventuelle rester av limsøl.
Bruk aldri syreholdige/slipende stoffer da disse vil
ødelegge både overate og polering.
Ved rengjøring eller fuging er det viktig å bruke
vaskemidler/fug som er godkjent for marmor.
Riper i mørk marmor kan farges med blyantbly. Et
steinsenter kan være behjelpelig med ulike produkter
for overatebehandling av stein.
For egen sikkerhet, følg monteringsanvisningen. Alle
sikkerhetsavstander er minimumsavstander. Installasjon
av ildsteder må i tillegg være i henhold til det enkelte
lands lover og regler. Nordpeis AS står ikke ansvarlig for
feilmontering av ildstedet.
Vi tar forbehold om trykkfeil og endringer.
For sist oppdaterte versjon og mer utfyllende informasjon
om brannmurer, pipetilkobling etc., se våre nettsider
www.nordpeis.no
NB! Se egen monteringsanvisning for innsatsen

3
NO
Innsats
NI-25
Stålpipe
Kan monteres med stålpipe.
Vekt inkl. innsats
Finse med trehylle 497 kg
Finse høy med trehylle 527 kg
Minimumsdybde på gulvplate 300 mm
Minimums mål brannmur (b x h)
Finse: 1430 x 1930 mm
Finse høy: 1430 x 2380 mm

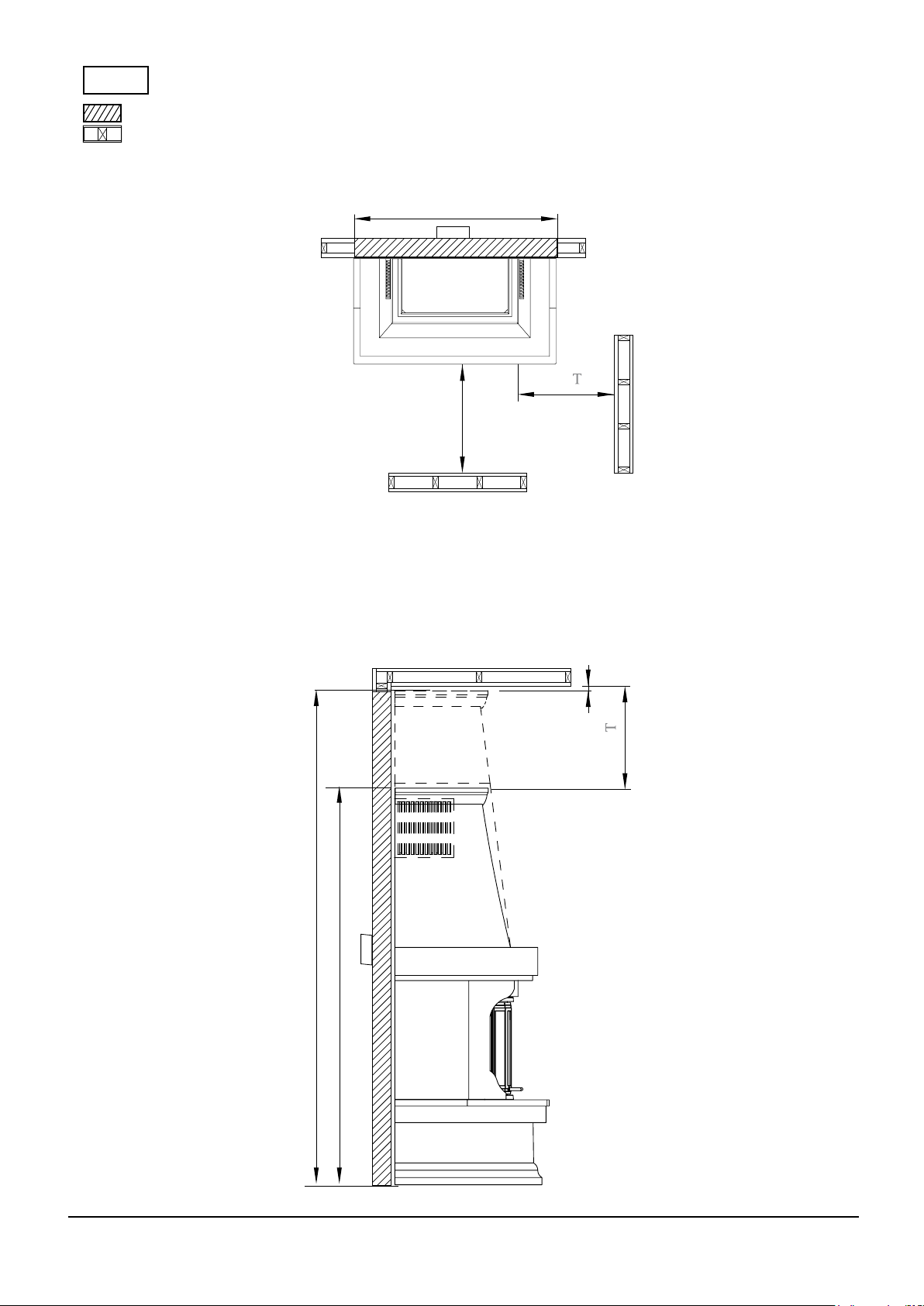

Sikkerhetsavstander (FIG 1)
Sørg for at angitte sikkerhetsavstander ikke
underskrides.
Brannmurslengder vist i FIG 1 er minimumskrav
i henhold til godkjente sikkerhetsavstander,
dersom ildstedet plasseres som vist i tegningen.
NB! Utgangspunkt for målene er Nordpeis
Brannmurselementer med 65mm tykkelse.
Ved bruk av en annen tykkelse enn 65mm brannmur
må det tas hensyn til minimum sikkerhetsavstander
til brennbart materiale som dette ildstedet
krever. Brannmuren må da forlenges til angitt
sikkerhetsavstand er oppnådd.
Minimum avstand fra dørglasset til brennbar vegg på
siden er 600 mm.
Minimum avstand fra utluftningen i omrammingen til tak
av brennbart materiale er 380 mm.
Minimum avstand fra røykrør/røykklokke til brennbar
vegg er 300 mm. Dersom røykrøret skal føres gjennom
brennbar vegg må det mures minimum 230 mm
murverk mellom rør og brennbar vegg.

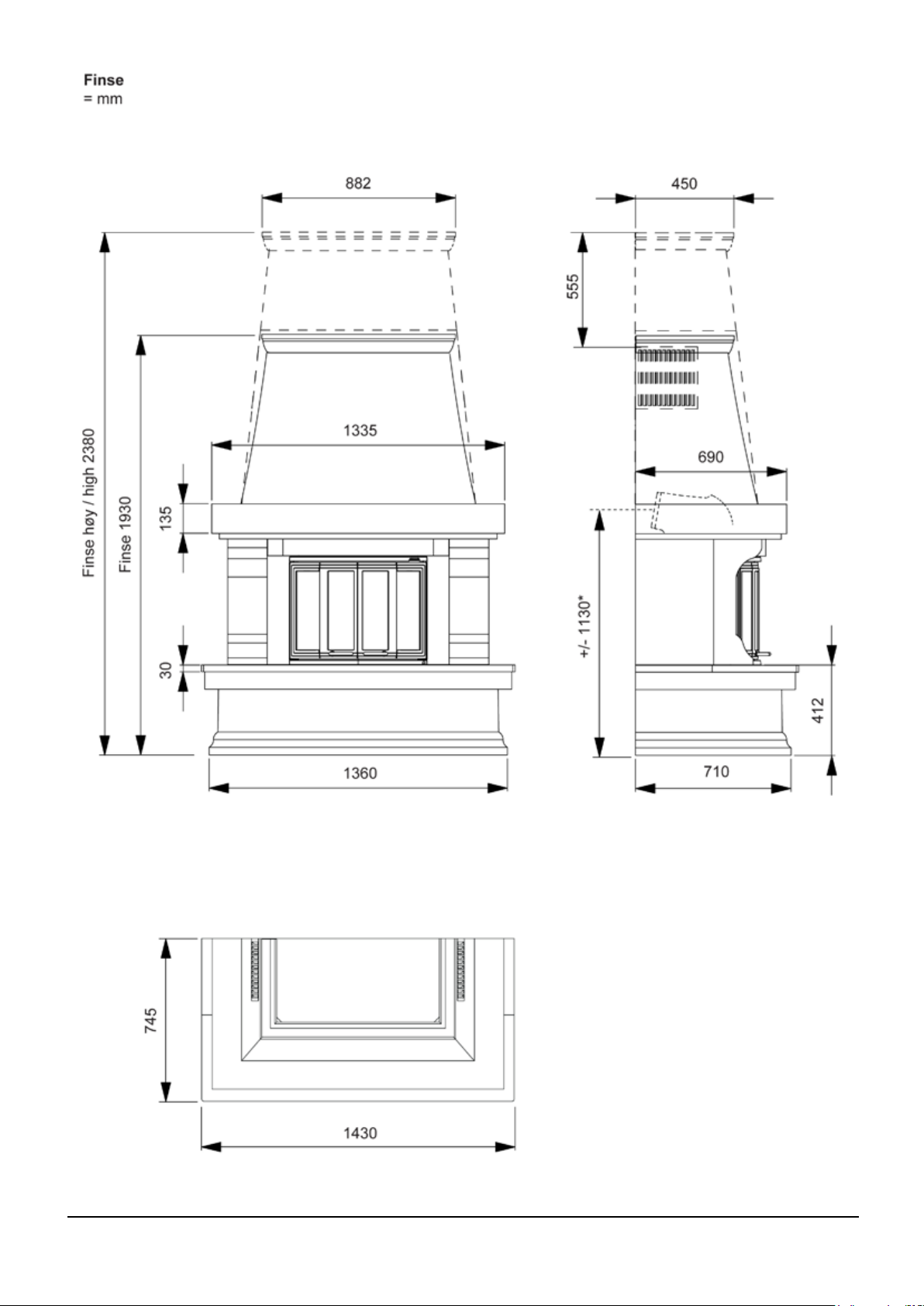

* Målet i tegningen angir ca. senter høyde for hull til
røykrøret. Målet vil variere etter hvor omrammingen blir
plassert grunnet stigning på røykrør. Skjevheter i gulv
og vegger vil også påvirke målene.
Tørrstable derfor
alltid peisen til og med peishyllen for nøyaktig
høyde og posisjon til røykinnføringen.
Finse Høy: ** Mellom toppen av peisomrammingen og
tak av brennbart materiale må det være en åpning på
ca 20 mm.
Montering (FIG 2 - FIG 16)
Før montering bør sugende ater (upusset Leca/
Scanpor/Siporex etc.) pusses, limvaskes eller gyses for
å unngå uttørring av akryllim.

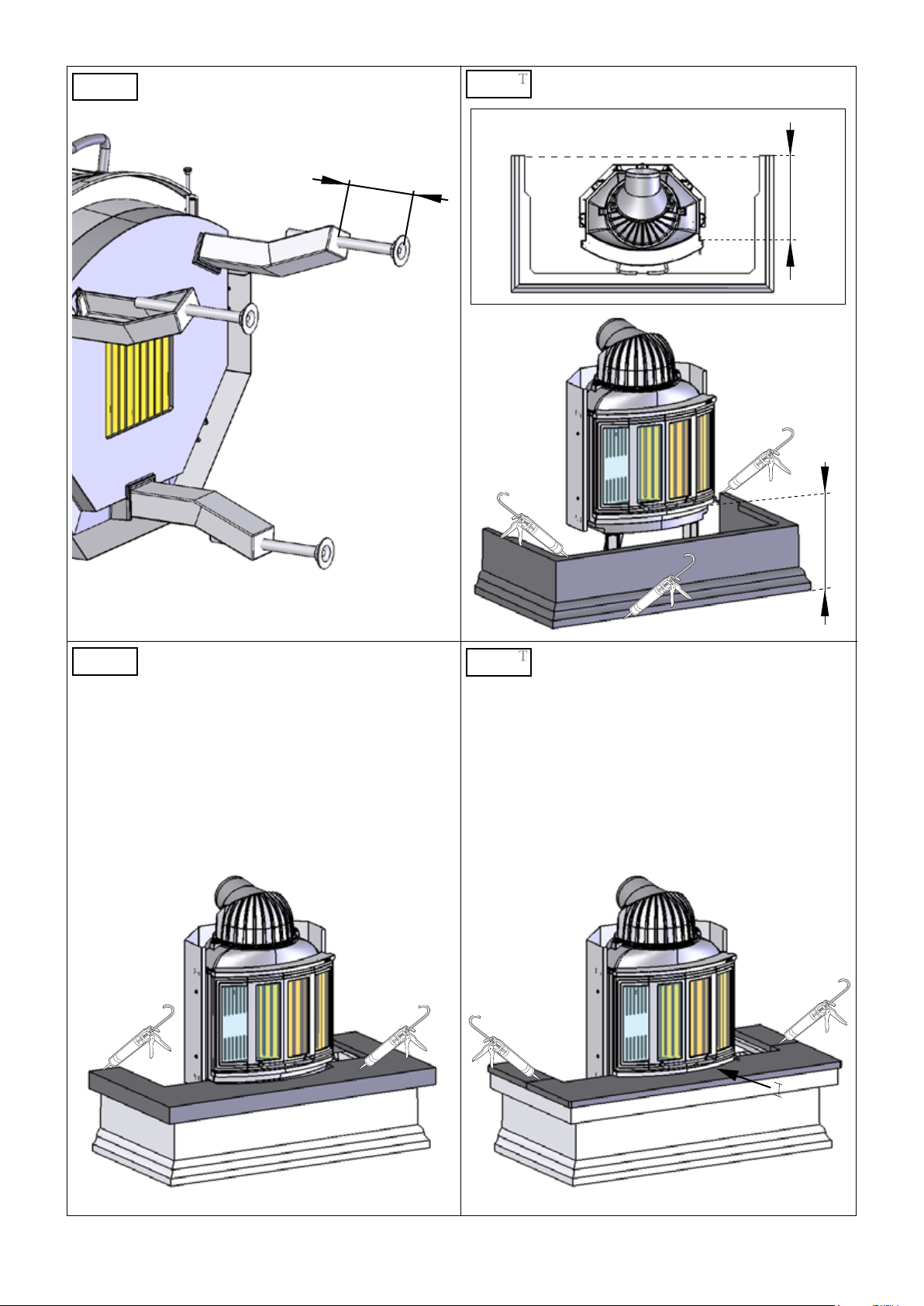

FIG 3: Ved brennbart gulv må det innvendige arealet
dekkes av en stålplate minimum 0,7 mm tykk. Plasser
innsatsen som vist og monter røykrøret til pipen.
Sokkelelementet skal monteres i 90º i forhold til pipe/
brannmur for å unngå glippe. Juster evt. med kiler eller
sementlim.

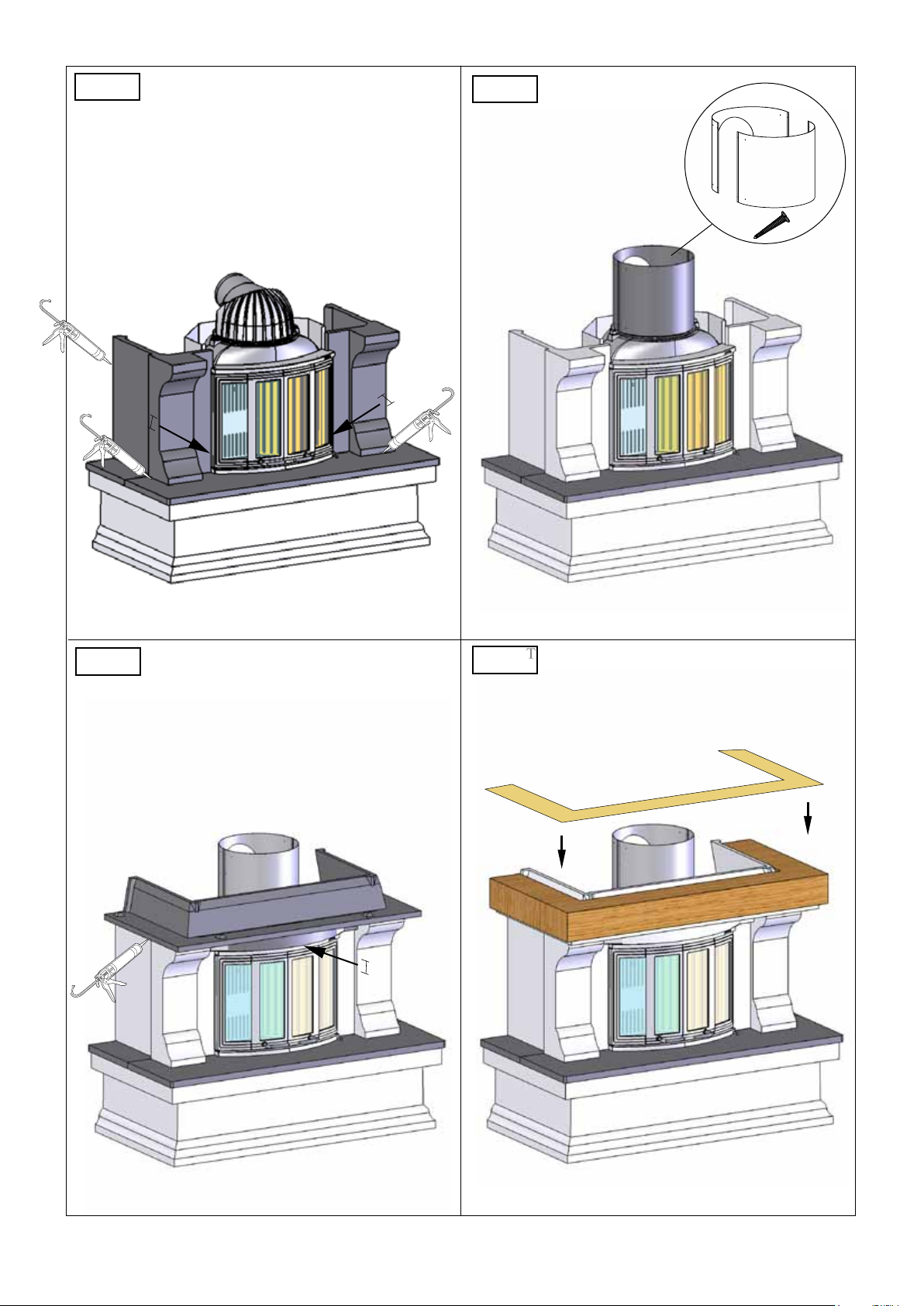

FIG 5: Husk at det skal være avstand mellom innsatsen
og omrammingen da innsatsen ekspanderer under
fyring. Les også avsnittet om tilkobling til pipe.
FIG 9: Avstandsknastene på beskyttelseshyllen sørger
for nødvendig luftsirkulasjon under trehyllen.
For å unngå riper, beskytt trehyllen med papplatene når
toppelementet monteres. Papplatene fjernes igjen når
elementet er plassert.
FIG 12b: Ved toppmontering gjennom sperreplaten må
glippen mellom sperreplaten og piperøret tettes med
steinull.

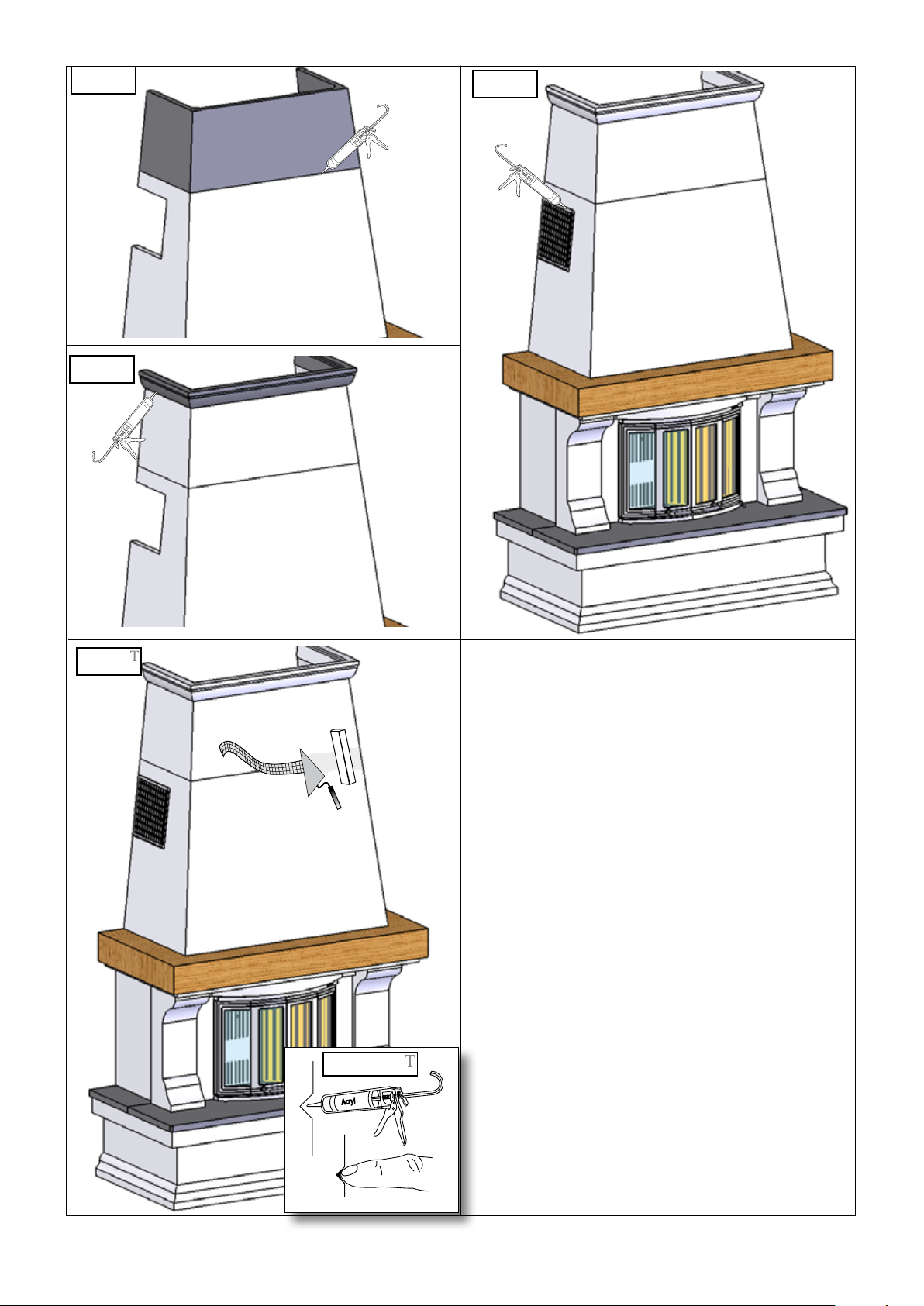

FIG 16: Skjøten mellom øvre og nedre peiskappe
armeres med glassberbånd lagt i sementlim.
Finse

4 GB
NB! See separate instructions for the insert
General information
Our surrounds are all made of non-combustible
materials. All our inserts/stoves are tested
according to the latest European requirements
and also to the Norwegian SINTEF standard, which
includes particle tests. Several European countries
however have individual rules for installation of
inserts, stoves and replaces. You as a client are
totally responsible for the fullling of these local
rules concerning the installation in your region/
country. Nordpeis (Northstar) is not responsible
regarding correct installation.
You should check local regulations concerning:
• distance from rebox to combustible/ammable
materials
• insulation materials/requirements between
replace surround and back wall
• size of oor plates in front of replace/stove if
required
• uepipe connection between rebox and chimney
• insulation requirements if uepipe goes through
ammable wall such as a wood wall.
Adjustment
We recommend to stack the surround without glue
in order to adjust the insert prior to perforating the
chimney for the ue connection. Use a spirit level to
ensure that the surround is mounted straight. The insert
will expand with heat and for this reason the surround
must not rest on the insert. (Above the insert there must
be a gap of 3 to 5 mm. Laterally there is no need for
gaps, but between the lower part of the insert and the
surround there must be a gap of at least 2 mm.)
Floor plate
A reproof oor plate must be put in front of the replace
if the oor is of a combustible material.
Acrylic glue
The replace is to be assembled using acrylic glue.
Make sure all dust is removed and that the surfaces are
clean. When the replace is assembled, use the same
acylic glue for lling joints (FIG Z)
Minor damage
The replace can sustain minor damage during
transport and handling.
This can be repaired with acrylic/light ller. For perfect
results, you can ll and sand with a suitable ller. Minor
damage and uneven surfaces can be lled. If the
damage is deep or in the event of signicant damage,
you are recommended to ll repeatedly with tile
adhesive or cement putty to avoid sinking. Smooth off
with e.g. a damp sponge or a oat.
Fine Fissures
The building material around the replace can move.
In new houses in particular, it is common for building
materials to settle substantially in the early years. In
addition, all concrete elements shrink to a decreasing
extent for up to 15 months.
The result is that small cracks may appear in the
concrete/masonry.
Use the replace for a few months. If cracks appear,
scrape them out with a screwdriver or similar (to provide
more space for acrylic joint ller). Vacuum the surfaces
to remove any dust.
Inject acrylic joint ller and even it out with a spatula or
a nger wetted with soapy water.
The joint can be painted after a couple of days.
Painting
When the replace has been lled/sanded and the
glued joints are dry, the replace is ready to be painted.
Use only breathable paint (acrylic) intended for
masonry.
Treatment of marble
Clean the plates with mild soapy water and remove any
residue of spilled glue.
Never use acid/abrasive materials, as this will damage
the surface and polishing.
It is important to use detergent/sealant that is approved
for marble for cleaning and sealing.
Scratches in dark marble can be coloured with a pencil.
A professional stone centre can help you with different
products for surface treatment of the stone.
For your own safety, comply with the assembly
instructions. All safety distances are minimum distances.
Installation of the insert must comply with the rules and
regulations of the country where installed. Nordpeis AS
is not responsible for wrongly assembled inserts.
We accept no liability for typographical errors and
changes.

5
GB
Insert
NI-25
Steel chimney
Can be installed with steel chimney
Weight included insert
Finse with wooden shelf 497 kg
Finse high with wooden shelf 527 kg
Floorplate
Please follow the rules and regulations regarding
oorplates in your country.
Safety distances (FIG 1)
Ensure that the safety distances are complied with.
Please note that these safety distances can vary from
country to country.
The distance from the glass in the door to a lateral wall
sideways, must be of at least 600 mm.
The distance between the top of the convection air
outlet and roof of inammable material must be at least
380 mm.
*The illustration indicates the approximate center height
of the hole for the ue. As the ue is inclining, this height
will vary depending on where the surround is installed.
Distortions in oors and walls may also inuence the
height. Dry stack the replace until the mantelpiece
element for accurate height and positioning of the
ue/chimney connection. If a fresh air supply set
is connected through the oor, mark where the hole
should be.
Finse High: ** It is necessary to have a gap of about
20 mm between the top of the surround and a roof of
combustible material.
Assembly instructions (FIG 2 - FIG 16)
FIG 3: In case of inammable ooring, the area inside
the insert needs to be covered by a steel plate that is
at least 0,9 mm thick. Place the insert as shown and
connect the ue to the chimney.
Place the bottom element in 90º relative to the chimney/
wall. If needed, adjust with wedges or powder glue.
FIG 5: Make sure there is a gap between the insert and
the surround as the insert expand with heat. Also read
the section about adjustment.
FIG 9: The distance bumps on the protection shelf
ensure necessary air circulation under the wooden
mantelpiece.
In order to avoid scratches when the top element is
mounted, protect the wooden shelf with cardboard,
which is then removed when the element is in position.
FIG 12b: When using the top connection through the
lock plate, seal the gap between the lock plate and the
chimney pipe with rockwool.
FIG 16: The ridge between the upper and the lower
hood is strengthened with a strip of glass bre that has
been soaked in powder glue.
Finse

6 DK
NB! Se egen monteringsanvisning for indsatsen
Generelt om elementpejse
Vægt
Husejeren skal forsikre sig om at gulvet tåler
belastningen i henhold til totalvægten på pejsen.
Overvej eventuelt forstærkning af gulvet, specielt i nye
huse og såfremt arealet under pejsen ikke har ekstra
strøer som understøtter. Ved montering på ydende
trægulv, bør pejsen nedsænkes for at undgå at gulvet
låses og revner.
Brandmur
Ved montering af ildsted op ad brændbar væg, skal
der anvendes brandmur. Vi anbefaler at anvende
Nordmur brandmurselementer som giver en meget god
beskyttelse af væggen og har en byggetykkelse på
kun 30/65 mm, inklusiv 10/15 mm luftspalte. Brandmur
kan også bygges af andre stenmaterialer som
gasbetonblokke eller mursten i godkendt tykkelse.
Brandmuren skal altid være så høj at afstanden fra
røgrør/røgklokke til brændbart materiale bliver minimum
300 mm.
Fritstående pejse kan monteres uden brandmur.
Overhold alle sikkerhedsafstande til brændbare
materialer.
Tilslutning til skorsten
Følg skorstensproducentens specikationer for
tilslutning til skorsten. Prøv først at opstable
omramningen uden at lime, så ndes den nøjagtige
højde og position til indgangshullet i skorstenen.
Indsatsen ekspanderer under fyring og omramningen
må derfor ikke hvile på indsatsen. Der skal være en
afstand på minimum 3 mm. Indsatsen må heller ikke
hvile på omramningens bænk eller mod siderne.
Ved toptilslutning til stålskorsten henviser vi til det
pågældende fabrikats monteringsvejledning.
Krav til gulvplade
For at beskytte gulvet mod eventuelle gløder skal
pejseindsatsen anbringes på et brandsikkert materiale.
Gulvplade skal monteres, så den dækker 300 mm foran
pejseindsatsen og 150 mm på hver side.
Akryl
Elementerne skal limes med den medfølgende akryl.
Sørg for at alle limader er frie for støv. For bedre
hæftning kan overaderne vaskes. Lad overaden tørre
før limen stryges på. Når pejsen er færdig monteret,
efterfyld mellemrummene mellem elementerne med
akryl og udjævn fugen med en sæbevåd svamp eller
nger så der bliver en tydelig fordybning mellem
elementerne (FIG Z).
Småskader
Som følge af transport og håndtering kan der opstå
små skader på pejsen.
Disse kan repareres med akryl/letspartel. For at
opnå et perfekt resultat, kan du spartle med en egnet
spartelmasse og slibe. Mindre sår og ujævnheder
spartles. Hvis såret er dybt, eller det er en større skade,
anbefales det at spartle ad ere omgange med iselim
eller cementspartel for at undgå, at massen synker.
Udjævnes med f.eks. en fugtig svamp eller et
pudsebræt.
Revner
Bygningsmassen rundt om pejsen kan bevæge
sig. Specielt er det i nye huse almindeligt, at
bygningsmassen sætter sig betydeligt i de første år.
Derudover krymper alle betonelementer i aftagende
grad i op til 15 måneder.
Resultatet er, at der kan opstå små revner i beton/
murværk.
Brug pejsen i nogle måneder. Hvis der opstår revner,
ridses op i revnen med en skruetrækker eller lignende
(for at give bedre plads til akrylfugemassen). Støvsug
aderne fri for støv.
Sprøjt akrylfugemassen ind, og brug en spartel eller en
sæbevædet nger for at udjævne massen.
Efter et par døgn kan fugen males over.
Maling
Når pejsen er færdigspartlet/-slebet og limlagene er
tørre, er den parat til maling.
Brug kun diffusionsåben maling (akryl), beregnet til
murværk.
Behandling af marmor
Rengør forsigtigt pladerne med sæbevand og fjern
eventuelle rester af lim.
Brug aldrig syreholdige / slibende stoffer da disse vil
ødelægge både overade og polering
Ved rengøring eller fugning er det vigtigt at bruge
vaskemidler / fugemasse som er godkendt til brug på
marmor.
Ridser i mørk marmor kan farves op med en blyant.
For din egen sikkerhed, følg monteringsvejledningen.
Alle sikkerhedtsafstande er minimumsafstande.
Installation af ildsteder skal i tillæg udføres i henhold til
det enkelte lands love og regler. Nordpeis AS er ikke
ansvarlig for fejlmontering af ildstedet.
Vi tager forbehold om trykfejl og ændringer.
For senest opdaterede version og mere fyldestgørende
information om brandmur, skorstenstilslutning etc., se
vore netsider www.nordpeis.eu

7
DK
Indsats
NI-25
Stålskorsten
Kan monteres til stålskorsten
Vægt inkl. indsats
Finse med trehylle 497 kg
Finse høj med trehylle 527 kg
Minimumsmål brandmur (b x h)
Finse: 1430 x 1930 mm
Finse høj: 1430 x 2380 mm
Minimumsdybde på gulvplade 300 mm
Sikkerhedsafstande (FIG 1)
Sørg for at de angivne sikkerhedsafstande ikke
underskrides. Sikkerhedsafstande kan variere fra land
til land. Følg instruktionerne på det sprog som gælder
for det land hvor pejsen monteres.
Brandmurslængder som vist i FIG 1 er minimumskrav
i henhold til godkendte sikkerhedsafstande,
dersom ildstedet placeres som vist på tegningen.
NB! Udgangspunktet for målene er Nordpeis
brandmurselementer med 65mm tykkelse.
Ved brug af anden tykkelse end 65mm brandmur skal
der tages hensyn til minimums sikkerheds afstande til
brændbart materiale som ildstedet kræver. Brandmuren
skal da forlænges til den angivne sikkerheds afstand er
opnået.
Minimumsafstand fra glasset på indsatsen til brandbar
væg er 600 mm.
Mindste afstand mellem omramningens udluftning og
loft af brændbart materiale skal være 380 mm.
* Målet i tegningen angiver ca. centrumhøjden i hullet
af røgrøret. Målet vil variere efter hvor omramningen
placeres grundet stigningen på røgrøret. Skævheder
i gulv og vægge vil også påvirke målene. Prøv først
at opstable omramningen op til pejsehylden uden
at lime, så ndes den nøjagtige højde og position til
indgangshullet i skorstenen.
Finse Høj: ** Mellem omramningens top og loft af
brændbart materiale skal der være et mellemrum på ca
20 mm. Hvis der ikke er mellemrum nok kan der bores
hul i elementerne med et almindeligt betonbor.
Montering (FIG 2 - FIG 16)
FIG 3: Ved brandbart gulv skal det indvendige areal
dækkes af en stålplade som er minimum 0,9 mm i
tykkelse. Placer indsatsen som vist og monter røgrøret
til skorstenen.
Sokkel elementet skal monteres i 90° i forhold til
skorsten/brandmur.Juster eventuelt med kiler eller
cement lim.
FIG 5: Husk afstand mellem indsatsen og
omramningen da indsatsen ekspanderer under fyring.
Læs også afsnittet om tilslutning til skorsten.
FIG 9: Afstand knastene på beskyttelseshylden sørger
for nødvendig luftcirkulation under træhylden.
For at undgå ridser, kan træhylden beskyttes med pap
pladerne når topelementet monteres. Pap pladerne
fjernes igen når elementet er placeret.
FIG 12b: Ved topmontering gennem spærrepladen
skal hullet mellem plade og røgrør tætnes med
pakningsbånd.
FIG 16: sømmene mellem øvre og nedre pejse kappe
styrkes med glasberbånd lagt i cement lim.
Finse

8 SE
Allmänt om elementspisar
Vikt
Fastighetsägaren ska försäkra sig om att golvet tål
belastningen av spisens totalvikt. Överväg förstärkning
av golvet, speciellt i nya hus och om det inte nns några
bjälkar där spisen ska stå. Vid montering på ytande
trägolv bör spisen sänkas ned, för att undvika att golvet
blir låst och spricker.
Brandmur
Vid montering av eldstad invid brännbar vägg ska
brandmur användas. Vi rekommenderar att Nordmur
brandmurselement används. Dessa ger mycket bra
skydd av väggen och är endast 30/65 mm tjocka,
inklusive 10/15 mm luftspalt. Brandmur kan även
byggas av andra stenmaterial, så som lättbetong eller
massivt tegel i godkänd tjocklek.
Brandmuren ska alltid vara så hög att avståndet från
rökrör/rökklocka till brännbart material är minst 300 mm.
Fristående spis kan monteras utan brandmur. Beakta
alla säkerhetsavstånd till brännbara material.
Anslutning till skorsten
Följ skorstenstillverkarens specikationer för anslutning
till skorsten. För att hitta rätt höjd och läge i förhållande
till ingångshålet till skorstenen bör spisens först
provmonteras utan lim. Insatsen expanderar under
eldning. Omramningen får därför inte vila mot insatsen.
Minsta avstånd mellan insats och omramning är 2-3
mm. Insatsen får inte heller vila mot omramningen, vare
sig i underkant eller mot sidorna.
Följ monteringsanvisningarna för det aktuella fabrikatet
vid toppanslutning till stålskorsten.
Krav på eldstadsplan
För att skydda golvet mot eventuellt utfallande glöd
skall spisinsatsen placeras på ett obrännbart material.
Eldstadsplanet skall anordnas så det täcker 300 mm
framför spisinsatsen och 100 mm utmed vardera sida.
Eldstadsplanet kan bestå av natursten, betong eller 0,7
mm stålplåt.
Akryl
Elementen ska limmas med medföljande akryl. Se till
att alla limytor är fria från damm. När omramningen är
färdigmonterad fyll mellanrummen mellan elementen
med akryl och jämna ut fogen med svamp eller nger
med tvållösning, så att det blir en tydlig fördjupning
mellan elementen. (FIG Z).
Småskador
Under transport och hantering kan småskador uppstå
på kaminen.
Dessa kan repareras med akryl/lättspackel. För
perfekt resultat kan du spackla och slipa med lämpligt
spackel. Mindre skador och ojämnheter kan spacklas.
Djupare repor och större skador rekommenderar
vi att du spacklar i omgångar med kakelbruk eller
cementspackel för att få en jämn yta.
Jämna till med en fuktig svamp eller en putsbräda.
Sprickor
Byggnaden runt kaminen kan sätta sig. Detta gäller
särskilt under de första åren för nya hus. Dessutom
krymper alla betongdelar under de första 15
månaderna.
Detta kan resultera i små sprickor i betong/murverk.
Använd kaminen under några månader. Om det
uppstår sprickor kan du öppna sprickan med ett
verktyg, t.ex. en skruvmejsel, för att ge mer plats för
akrylfogmassan. Dammsug ytan.
Spruta in akrylfogmassa och jämna ut den med en
spackel eller en ngertopp som doppats i såpvatten.
Efter ett par dygn kan du måla över fogen.
Målning
När du har spacklat och slipat kaminen och skarvarna
är torra kan du måla kaminen.
Använd bara diffusionsöppen färg (akryl) avsedd för
murverk.
Behandling av marmor
Rengör plattorna med milt tvålvatten och ta bort alla
eventuella rester av limspill.
Använd aldrig sura/slipande medel eftersom detta
kommer att skada både yta och polering.
Vid rengöring eller försegling, är det viktigt att använda
tvättmedel/fogmassa som är godkänd för marmor.
Repor i mörk marmor kan färgas med blyerts. Butik
som specialiserar sig på sten kan hjälpa dig med olika
produkter för ytbehandling av sten.
För din egen säkerhet, följ monteringsanvisningarna.
Alla säkerhetsavstånd är minimiavstånd. Installation
av eldstäder ska dessutom utföras i enlighet med varje
enskilt lands lagar och föreskrifter. Nordpeis AS är inte
ansvarigt om eldstaden monterats fel.
Vi reserverar oss för tryckfel och ändringar.
På vår hemsida, www.nordpeis.com, nns senast
uppdaterade version och ytterligare information om
brandmurar, skorstensanslutning etc.
Obs! Se egen monteringsanvisning för insatsen

9
SE
Insats
NI-25
Stålskorsten
Kan anslutas till stålskorsten
Vikt inklusive insats
Finse med trähylla 497 kg
Finse hög med trähylla 527 kg
Minimidjup, eldstadsplan 300 mm
Minimimått, brandmur (b x h)
Finse: 1430 x 1930 mm
Finse hög: 1430 x 2380 mm
Säkerhetsavstånd (FIG 1)
Säkerställ att angivna säkerhetsavstånd inte
underskrids. Säkerhetsavstånden kan variera från land
till land. Följ anvisningarna på det språk som gäller för
det land där spisen monteras.
Längder på brandmurar som visas i FIG 1 , är
minimikraven enligt godkänd säkerhetsprövning, om
eldstaden är placerad så som visas på ritningen. NB! Till
grund för dessa mått ligger Nordpeis brandmurselement
(Typgodkännandebevis nr. SC0681-10) med 65mm
tjocklek.
När en brandmur med annan tjocklek än 65mm används
så måste hänsyn tas till de minsta säkerhetsavstånd
till brännbara material som denna eldstad kräver.
Brandmuren måste då förlängas tills det att ett säkert
avstånd har uppnåtts
Minimiavstånd från dörr glaset till brännbar vägg på
sidan är 600 mm.
Minimiavstånd från varmluftsutsläpp till brännbart
material är 380 mm.
* Måttet i skissen anger ungefärlig centrumhöjd för
hålet för rökröret. Måttet varierar varefter omramning
placeras då rökröret stiger. Även lutande golv och
väggar kan påverka måtten. Provmontera först
omramningen upp till spiselhyllan utan att limma,
för att hitta rätt höjd och läge i förhållande till
ingångshålet i skorstenen.
Finse Hög: ** Mellan omramningens övre del och
innertak av brännbart material ska det nnas en spalt
på ca 20 mm
Montering (FIG 2 - FIG 16)
Före montering bör sugande ytor (oputsad Leca/
Scanpor/Siporex etc.) putsas, limtvättas eller fuktas för
att undvika att akryllimmet torkar ut.
FIG 3: Vid brännbart golv måste det invändiga arealet
täckas av en stålplatta som är minst 0,7 mm tjock.
Placera insatsen som visas och montera rökröret till
skorstenen.
Bottenplattan (1) placeras i våg och monteras i 90º i
förhållande till skorsten/brandmur. Justera eventuellt
med kilar eller kakellim.
FIG 5: Kom ihåg att lämna en spalt mellan insatsen och
omramningen, eftersom insatsen expanderar under
eldning. Läs även avsnittet om anslutning till skorsten.
FIG 9: Avståndsikarna på skyddshyllan ger nödvändig
luftcirkulation under trähyllan.
För att undgå repor, skydda trähyllan med papplattorna
när toppelementet monteras. Papplattorna tas bort igen
när elementet placerats.
FIG 12b: Vid toppmontering genom spärrplattan måste
glipan mellan spärrplattan och skorstenspipan tätas
med stenull.
FIG 16: Skarven mellan övre och nedre spismanteln
förstärks med glasberarmerad tejp lagd i kakellim.
Finse

10 FI
Paino
Talon omistajan on varmistettava, että lattia kestää
takan kokonaispainon aiheuttaman kuormituksen.
Harkitse lattian vahvistamista, erityisesti uusissa
taloissa ja kun takan alla ei ole lisätukia. Kelluvan
puulattian päälle asennettaessa takka pitää upottaa,
jotta lattia ei repeydy.
Palomuuri
Kun tulisija asennetaan tulenarkaa seinää vasten,
pitää käyttää palomuuria. Suosittelemme Nordmur-
palomuurielementtejä, jotka suojaavat seinää erittäin
hyvin ja joiden rakennepaksuus on vain 30/65
mm sisältäen 10/15 mm:n ilmaraon. Palomuuri
voidaan rakentaa muistakin kivimateriaaleista, kuten
kevytbetonista tai tiilistä ottaen kuitenkin huomioon
minimivaatimukset niiden paksuuksille.
Palomuurin pitää aina olla niin korkea, että savuputken
etäisyys tulenarasta materiaalista on vähintään 300
mm.
Vapaasti seisovat takat voidaan asentaa ilman
palomuuria. Noudata kaikkia turvetäisyyksiä tulenarkaan
materiaaliin.
Liittäminen hormiin
Noudata savupiipun valmistajan liittämistä koskevia
ohjeita. Kokeile ensin pystyttää kuori ilman liimaa,
jotta löydät savupiipun liitäntäreiän tarkan korkeuden
ja sijainnin. Tulipesä laajenee lämmitettäessä. Siksi
se ei saa levätä kuoren varassa, vaan tulipesän ja
kuoren välissä pitää olla vähintään 3 mm rako. Kuori
ei saa myöskään levätä tulipesän yläreunan tai kylkien
varassa.
Liitettäessä takka ylöspäin terässavupiippuun pitää
noudattaa valmistajan asennusohjeita.
Eduslaatalle asetetut vaatimukset
Takkasydän on asetettava tulenkestävälle materiaalille,
joka suojaa lattiaa mahdollisilta ulos lentäviltä
hehkuvilta kekäleiltä. Eduslaatan on edessä ulotuttava
400 mm takkasydämen ulkopuolelle. Eduslaatta voi olla
luonnonkiveä, betonia tai 0,7 mm paksua peltiä.
Liima
Elementit pitää liimata mukana toimitetulla liimalla.
Varmista, että kaikki liimapinnat ovat pölyttömiä.
Tartunnan parantamiseksi yläpinnat voidaan pestä.
Anna pinnan kuivua ennen liiman levittämistä. Kun
takka on koottu, täytä elementtien väliset raot akryylillä
ja tasoita saumat saippuaveteen kastetulla sienellä
tai sormella niin, että elementtien väliin jää selkeä
syvennys (kuva Z).
Pienet vauriot
Elementit pitää liimata mukana toimitetulla liimalla.
Varmista, että kaikki liimapinnat ovat pölyttömiä.
Tartunnan parantamiseksi yläpinnat voidaan pestä.
Anna pinnan kuivua ennen liiman levittämistä. Kun
takka on koottu, täytä elementtien väliset raot akryylillä
ja tasoita saumat saippuaveteen kastetulla sienellä
tai sormella niin, että elementtien väliin jää selkeä
syvennys (kuva Z).
Halkeamat
Talon rakenteet takan ympärillä saattavat liikkua. Usein
varsinkin uudet talot
painuvat merkittävästi ensimmäisten vuosien aikana.
Lisäksi kaikki betonielementit kutistuvat huomattavasti
ensimmäisten 15 kuukauden aikana.
Tämän seurauksena betoniin/muuraukseen saattaa
ilmestyä halkeamia.
Käytä takkaa muutaman kuukauden ajan. Jos
halkeamia ilmenee, avaa sauma
esimerkiksi ruuvitaltalla (jotta saat enemmän tilaa
saumausmassalle). Imuroi pinta pölyttömäksi. Purista
saumaan akryylisaumausmassaa ja tasoita lastalla tai
saippuaan kastetulla sormenpäällä. Muutaman päivän
päästä sauman voi ylimaalata.
Maalaus
Kun takka on silotettu/hiottu ja liima kuivunut, se
voidaan maalata.
Käytä vain hengittävää, muurauksiin tarkoitettua maalia
(akryylimaalia).
Marmorin käsittely
Puhdista marmorilevyt miedolla saippuavedellä. Poista
liima ja muut epäpuhtaudet.
Älä käytä hankaavia tai syövyttäviä puhdistusaineita,
koska ne vahingoittavat levyjä.
On tärkeätä käyttää puhdistusainetta joka ei vahingoita
marmoria.
Tummassa marmorissa olevat naarmut voi peittää
lyijykynällä.
Marmorin puhdistusainetta voi ostaa kiviliikkeistä
Noudata asennusohjetta turvallisuutesi vuoksi. Kaikki
turvaetäisyydet ovat minimietäisyyksiä. Tulisijan
asennus pitää suorittaa maakohtaisten lakien ja
määräysten mukaan. Nordpeis AS ei vastaa tulisijan
virheellisestä asennuksesta johtuvista vaurioista.
Emme vastaa painovirheistä ja pidätämme oikeudet
muutoksiin.
Uusimmat versiot ja yksityiskohtaiset tiedot
palomuureista, savupiippuliitännästä jne., löydät
internetsivuiltamme www.nordpeis.eu
Yleistä elementtitakoista
Huom! Katso erillinen asennusohje tulipesälle

11
FI
Takkasydän
NI-25
Terässavupiippu
Voidaan liittää terässavupiippuun
Paino sisältää tulipesän
Finse ja puuhylly 497 kg
Finse korkea, puuhylly 527 kg
Minimisyvyys, eduslaatta 400 mm
Minimimitat, palomuuri (b x h)
Finse: 1 430 x 1 930 mm
Finse korkea: 1 430 x 2 380 mm
Tur vaetäisyys (KUVA 1)
Varmista, että annettua turvaetäisyyttä ei aliteta.
Turvaetäisyys voi vaihdella maittain. Noudata
sen kielen ohjeita, jota vastaavaan maahan takka
asennetaan.
Palomuuripituudet, jotka ovat KUVISSA 1
ovat hyväksyttyjen turvaetäisyyksien mukaiset
minimivaatimukset, mikäli takkasydän laitetaan kuvan
mukaisesti.
Minimietäisyys oven lasista tulenarkaan sivuseinään on
600 mm.
Minimietäisyys lämminilmaritilästä tulenarkaan
materiaaliin on 380 mm.
* Piirroksen mitta ilmaisee savupiipun
savupiippuliitännän keskikorkeuden. Mitta vaihtelee sen
mukaan, mihin kuori asennetaan savuputken nousun
vuoksi. Myös kaltevat lattiat ja seinät voivat vaikuttaa
mittoihin. Kokeile ensin asentaa kuori tikkuhyllyyn
asti ilman liimaa, jotta löydät savupiipun aukon
tarkan korkeuden ja sijainnin.
Finse korkea: ** Kuoren yläosan ja tulenarkaa
materiaalia olevan sisäkaton välillä on oltava 20 mm:n
rako.
Asennus (KUVA 2 - KUVA 17)
Ennen asennusta huokoiset pinnat (käsittelemätön
Leca/Scanpor/Siporex jne.) pitää rapata, liimapestä tai
saumata akryyliliiman kuivumisen välttämiseksi.
KUVA 3: Jos lattia on tulenarka, on sisäpuolen alue
peitettävä vähintään 0,7 mm paksulla teräslevyllä.
Sijoita takkasydän kuvan osoittamalla tavalla ja asenna
savuputki savupiippuun.
Pohjalevy (1) sijoitetaan vaakasuoraan ja asennetaan
90 asteen kulmaan savupiipun/palomuurin suhteen.
Säädä tarvittaessa kiiloilla tai kiinnityslaastilla.
KUVA 5: Muista jättää rako tulisijan ja kuoren väliin,
sillä tulisija laajenee lämmitettäessä. Lue myös kohta
savupiippuliitännästä.
KUVA 9: Suojahyllyllä olevat väliliuskat tuottavat
puuhyllyn alla tarvittavan ilmankierron.
Suojaa puuhylly kartonkilevyillä yläelementin
asennuksen aikana. Kartonkilevyt otetaan pois, kun
elementti on asetettu paikalleen.
KUVA 12b: Kun takka liitetään piippuun päältä
kansilevyn läpi, eristä kansilevyn ja piipun välinen rako
kivivillalla.
KUVA 16: Ylemmän ja alemman vaipan välinen
sauma vahvistetaan kiinnityslaastiin kastetulla
lasikuitulujitetulla teipillä.
Finse

12

13
FIG 1
>20**
>2380 >1930
>1430
>1000
380
600
=Brannmur/Brandmur/Palomuuri/Firewall
=Brennbart materiale/Brændbart materiale/ Brännbart material/ Tulenarka materiaali/Combustible material

14
<COMPANY NAME>
SCALE:1:20
SIZE
DWG. NO.
A
REV.
MATERIAL
FINISH
--
--
DO NOT SCALE DRAWING
APPLICATION
USED ON
NEXT ASSY
DIMENSIONS ARE IN INCHES
TOLERANCES:
FRACTIONAL
ANGULAR: MACH BEND
TWO PLACE DECIMAL
THREE PLACE DECIMAL
NAME
DATE
DRAWN
CHECKED
ENG APPR.
MFG APPR.
Q.A.
SHEET 1 OF 1
WEIGHT:
COMMENTS:
THE INFORMATION CONTAINED IN THIS
DRAWING IS THE SOLE PROPERTY OF
<INSERT COMPANY NAME HERE>. ANY
REPRODUCTION IN PART OR AS A WHOLE
WITHOUT THE WRITTEN PERMISSION OF
<INSERT COMPANY NAME HERE> IS
PROHIBITED.
PROPRIETARY AND CONFIDENTIAL
FIG 3
FIG 4 FIG 5
FIG 2
2
2
3
5
4
+/- 120 mm
3 mm
+/- 414 mm
1
34
+/- 440 mm

15
FIG 6 FIG 7
FIG 8
2 mm
2 mm
5
6
8
3 mm
X4
7
7
9
FIG 9

16
FIG 10 FIG 11
FIG 12
11
Finse Høy / High / Høj / Hög / Haut
10
Høy / High / Høj / Hög / Haut FIG 12
1
2
FIG Z
FIG 12b

17
14
FIG 15
1
2
FIG Z
FIG 16
12
12
13
FIG 13
FIG 14

Nordpeis AS, Gjellebekkstubben 11, N-3420 LIERSKOGEN, Norway
www.nordpeis.no
