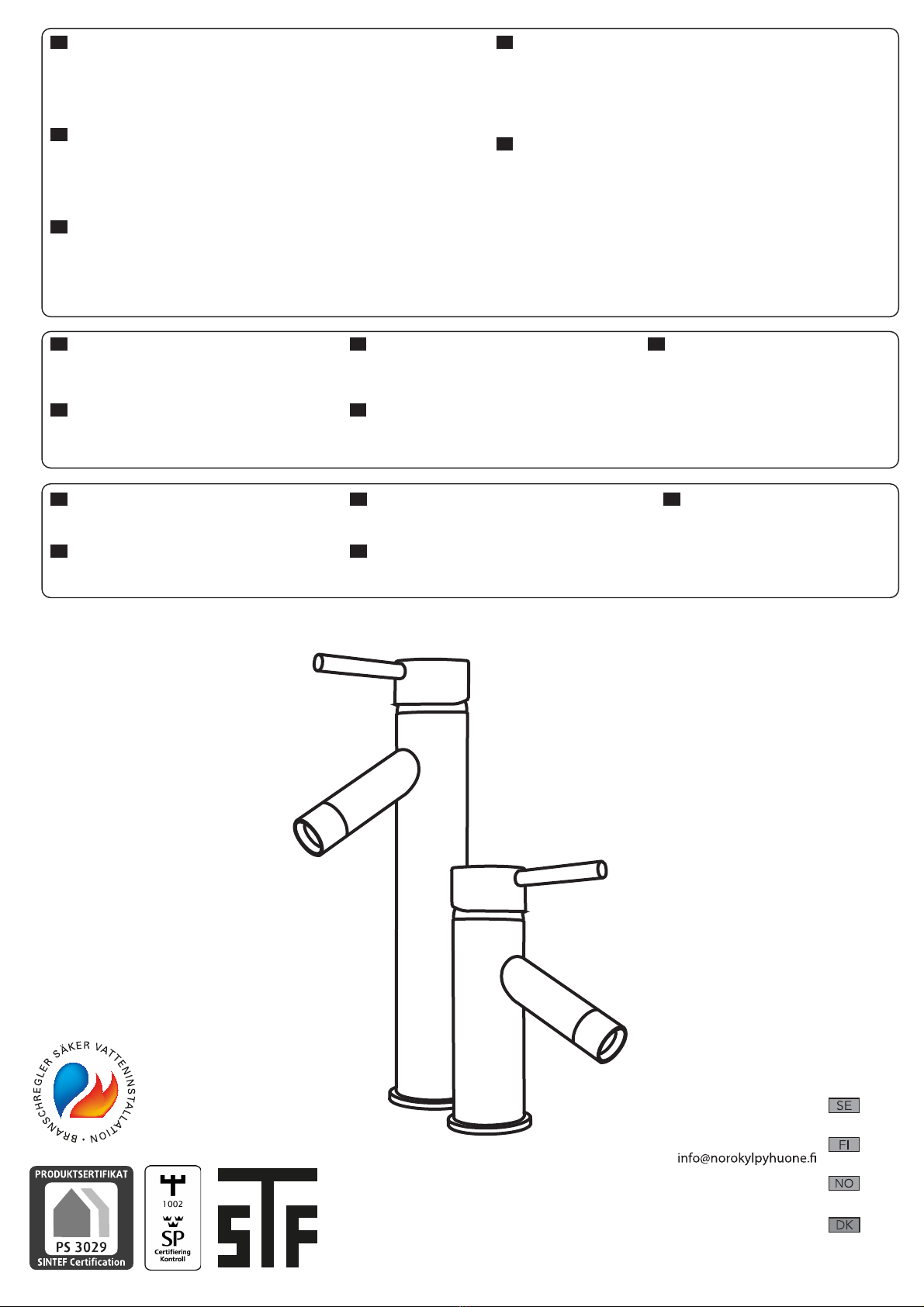

Noro STAR H User manual

STAR H/L
Art nr. 0605, 0610
RSK 8553467, 8553468
Nobb 42208906, 42208914
1 (4)
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
NORO garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ver. 2015-05-11
Monteringsanvisning
Installasion
Asennusohjeet
Installation
Instruction manual
SE
NO
FI
DK
EN

Measurement / Mätning
Measurement Måttskiss Målskisse Mittaluonnos Tegning
Exploded View Översiktbild På Ingående Delar Ovesiktsbilda av tilhørende deler
Läpileikkaus tuotteeseen Sisältyvistä osista Oversigt Over Komponenter
1
2
3
4
5
6
7A
7B
8
9
16
11
10
14
STAR H STAR L
Nr. Art Nr.
1
2
3
4
5
6
7A
7B
8
9
10
11
12
13
14
15
16
9300
0605
9308-A
9308-B
0610
9314-C
9315-D
9315A
9315-N
9315-O
9315-P
9302
9308-C
9316-C
9301
9315-Q
9308-O
Beskrivning/ Description
320mm
182mm
48mm
48mm
180mm
52mm
125mm
115mm
1
15
112
113
Grepp Polo/Star/ Handle Polo/Star
Insexskruv M5x6mm/ Screw M5x6mm
Röd/blå täckkåpa
Ø 6.8mm/ Red/blue cover plate Ø 6.8mm
Kåpa 40mm insats/ Cover 40mm inlet
Mutter för insats 40mm/ Screw nut for inlet 40mm
Insats 40mm platt/ Inlet 40mm flat
Star L komplett blandare/ Star L complete mixer
Star H komplett blandare/ Star H complete mixer
Packning 1/2” till perlator vit/ Gasket 1/2” for aerator white
Perlator + perlatorkåpa, Star/ Aerator + aerator cover, Star
O-ring 55x4mm
Fäströr gängat/ Attaching tube, threads
Packning
Ø 46.5/33x3mm/ Gasket Ø 46.5/33x3mm
Bricka för fästmutter/ Washer for attaching screw nut
Anslutningsslang flexibel G3/8, packning kan tätas mot en planända/
Connection hose flexible G3/8, gasket can connect with a plane end
Fästmutter, stor svart/ Attaching screw nut, large black
Blandarfot/ Mixer foot
2 (4)
EN SE DK FI NO
EN SE DK
FI NO

10
1
3
HOT/
VARMT
COLD/ KALLT
Close/
Stäng
Open/
Öppna
12
13
15
2
Max 35mm
Ø33mm - Ø35mm
Accessories Bags Tillbehörspåse Tilbehørspose Tarvikepussi Tillbehörspose
12 14 1513
10
- Review instructions carefully before installation / Läs igenom hela bruksanvisningen före installation / Les hele bruksanvisningen før innstalasjon/
Ennenasen a, lukekaa tarkas asennusohjeet. / Läs igennem hele installationen för installation.
- Installation should be completed by a suitably qualifed person/ Installation skall göras av auktoriserat VVS-företag/ Innstallasjon og tilkobling skal gjøres av
godkjente håndverkere. / Asennus ja vedenkytkenä suoritettava / Installation og indkobling af vand skal göres af autoriseret installatör.
- Please dispose of packaging in a responsible manner / Emballage skall läggas till återvinning för pappersförpackningar / Lever embalasjen til gjennvinning.
/ Huolehdi että pakkaus jätetään keräykseen. / Sörg for at alt emballage afleveres på genbrugsstationen.
Installation & Maintaince Installation & underhåll Innstalasjon og vedlikehold Asennus & Huolto
Installation & vedligeholdelse
14
Cold/
Kallt
Hot/
Varmt
Blandarens anslutningar ska täthetskontrolleras efter installation.
The mixer’s connections has to be controlled after installation.
3 (4)
EN SE DK FI
NO
EN SE DK FI NO
!

Ver.001
035 166430
info @ no ro. s e
020 7435740
21 62 88 60
[email protected]
70 252822
[email protected]
- Blanderen er beregnet på maks 10 bar og min 2 bar. Maks forskjell på varmt og
kaldt vann er 2 bar.
- Maks 65°C og minst 10°C temperaturforskjell mellom varmt og kaldt vann.
- Med et konstant trykk over 6 var bar bør det innstaleres en trykkreduksonsventil
for blanderen.
- Termostatblanderen skal kobles inn med kaldtvann til høyre.
- Blanderen er testet med 16 bar statisk trykk.
Spesifikasjon
NO
- The mixer is designed for a maximum of 10 bar and min 2 bar. Maximum pressure
difference between hot and cold water is 2 bar.
- Max 65 ° C or 10 ° C temperature differencebetween hot and cold water.
- At constant pressure of 6 bar should put a pressure reducing valve before the faucet.
- Thermostatic mixer is connected with cold water to the right.
- The mixer was tested for 16 bar static pressure.
Specification
EN
- Hana tarkoitettu kork. 10 bar ja väh. 2bar paineelle. Suurin paine-ero lämpimän
ja kylmän veden välillä 2 bar.
- Lämpöero kork. 65°C ja väh. 10°C lämpimän ja kylmän veden välillä.
- Jos jatkuva paine yli 6 bar suositellaan paineenvähennysventtii-lin asennusta
ennen hanaa.
- Vedensekoitin asennetaan kylmä vesi oikean puolimmaiseen.
- Sekoitin testattu 16 bar’in kestopaineella.
Eritelmä
FI
- Mixeren er designet til et maksimum på 10 bar og mine 2 bar. Største trykforskel
mellem varmt og koldt vand er 2 bar.
- Max 65°C eller 10°C temperaturforskel mellem varmt og koldt vand
- Ved konstant tryk på 6 bar bør lægge et pres reduktionsventil før vandhanen.
- Termostatarmatur er forbundet med koldt vand til højre.
- Blanderen blev testet for 16 bar statisk tryk .
Specifikation
DK
- Blandaren är avsedd för max 10 bar och min 2 bar. Max tryckskillnad mellan varmt och
kallt vatten är 2 bar.
- Max 65°C och minst 10°C temperaturskillnad mellan varm och kallt vatten.
- Vid konstant tryck över 6 bar bör man sätta en tryckreduceringsventil före blandaren.
- Ermostatblandaren skall kopplas in med kallt vatten till höger.
- Blandaren är testad med 16 bar statiskt tryck.
Specifikation
SE
- Garantien gjelder material og fabrikasjonsfeil
- Garantien gjelder i to år mot fremvisning av kvitering.
- Garantien gjellder ikke ved feil installasjon
Garanti
NO
- Warranty for materials and workmanship.
- Guarantee for 2 years after purchase against the
showing of the receipt.
- Warranty does not apply to improper installation.
Warrenty
EN
- Takuu voimassa materiaali-ja tehdasvikoihin.
- Takuu 2 vuotta oston jälkeen ostokuittia vastaan.
- Takuu ei koske väärää asennusta.
Takuu
FI
- Garanti for materialer og håndværksmæssig udførelse.
- Garanti for 2 år efter købet mod fremvisning af kvittering.
- Garantien gælder ikke for forkert installation
Garanti
DK
- Garanti gäller för material och fabrikationsfel.
- Garanti gäller 2 år efter inköpstillfället mot upp visande
av inköpskvitto.
- Garanti gäller ej för felaktig installation.
Garanti
SE
- Blanderen skal rengjøres med et mildt rengjøringsmiddel
og myk klut.
Vedlikehold
NO
- The mixer should be cleaned with mild detergent
and a soft cloth.
Maintaince
EN
- Hana puhdistetaan miedolla puhdistusaineella
ja pehmeällä rievulla.
Huolto
FI
- Blanderen bør rengøres med mildt rengøringsmiddel
og en blød klud
Vedligeholdelse
DK
- Blandaren skall rengöras med milt rengöringsmedel
och en mjuk trasa.
Underhåll
SE
4 (4)
