Noro LOUNGE 0465 User manual

Monteringsanvisning
Installasion
Asennusohjeet
Installation
Instruction manual
SE
NO
FI
DK
EN
LOUNGE
Art nr. 0465
RSK: 8377471
Nobb: 45151986
Denna produkt är anpassad till
Branschregler Säker Vatteninstallation.
NORO garanterar produktens
funktion om branschreglerna och
monteringsanvisningarna följs.
Ver. 2015-10-20 1 (4)

1
2
3
5
6
7
Ø6mm
Nr. Art Nr.
1
2
3
4
5
6
7
8
10
9
11
12
Beskrivning/ Description
Plastplugg/ Plastic plug
Konsol/ Bracket
9311-Q
13
14
4
8
9
10
11
12
13
- Review instructions carefully before installation / Läs igenom hela bruksanvisningen före installation / Les hele bruksanvisningen før innstalasjon/
Ennenasen a, lukekaa tarkas asennusohjeet. /
godkjente håndverkere. / Asennus ja vedenkytkenä suoritettava / Installation og indkobling af vand skal göres af autoriseret installatör.
- Please dispose of packaging in a responsible manner / Emballage skall läggas till återvinning för pappersförpackningar / Lever embalasjen til gjennvinning.
/ Huolehdi että pakkaus jätetään keräykseen. / Sörg for at alt emballage afleveres på genbrugsstationen.
9311-I
9311-E
9311-F
9311-D
9317-A
9318-I
9317-B
9317-C
9311-M
9311-P
9317-E
9317-H
9311-C
2
x 1
7
x 1
1
x 4
ST4X30mm
3
x 4
8
x 1
10
x 1
11
x 1
G 3/4”
M4 14
x 1
M4
14
Nr. Art Nr.
15
16
17
18
19
20
21
Beskrivning/ Description
C-C 160MM
23
22
O - Ring 19x2mm
9319-G
9319-J
1715 1826 11 12 19 20 21 22
16
9317-F
9317-K
9317-N
9317-J
9317-I
9317-L
9317-G
- Installation should be completed by a suitably qualifed person/ Installation skall göras av auktoriserat VVS-företag/ Innstallasjon og tilkobling skal gjøres av
Accessories Bags Tillbehörspåse Tilbehørspose Tarvikepussi Tilbehørspose
EN SE DK FI NO
Exploded View Översiktbild På Ingående Delar Ovesiktsbilda av tilhørende deler
Läpileikkaus tuotteeseen Sisältyvistä osista Oversigt Over Komponenter
EN SE DK
FI NO
Tools Required Nödvändiga verktyg Nødvendige Verktøy Vaadittavat Työkalut Nödvendigt Värktöj
EN SE DK FI NO
Installation & Maintaince Installation & underhåll Innstalasjon og vedlikehold
Asennus & Huolto Installation & vedligeholdelse
EN DKSE
FI NO
2 (4)
Skruv ST4x30/ Screw ST4x30
Duschstång/ Shower pipe
Skruv M5x6mm/ Screw M5x6mm
Duschhuvud/ Showerhead
Täckkåpa/ Cover
Duschhandtag/ Shower handle
Glidbricka/ Sliding bracket
Flexibel slang/ Flexible hose
G3/4 packning/ G3/4 gasket
Omkopplare/ Divertor
Blandare c-c 160/ Mixer c-c 160
Insexnyckel M5/ Allen key M5
Handtag vattenflöde/ Knob waterflow
Insats vattenflöde/ Waterflow cartridge
Backventil/ Return valve
Blandarkropp c-c 160/ Mixer body c-c 160
Termostatinsats/ Thermostatic cartridge
Justerring/ Fixed ring
Handtag temperatur/ Knob temperature
Vattenintag/ Water inlet
Les gjennom hele installationsinstruksjonene før du installerer.

Measurement / Mätning
900~1000mm
50mm
365mm
55~80mm
979~1379mm
850~1250mm
860mm
2
4
Ø6mm
22
3
7
1
1
3
ST4X30mm
6
1
3
5
11
55~80mm
C-C 160MM
Varmt/
Hot
Kallt/
Cold
M26x1.5
160mm
Measurement Måttskiss Målskisse
Mittaluonnos Tegning
EN SE DK
FI NO
3(4)

Ver.003

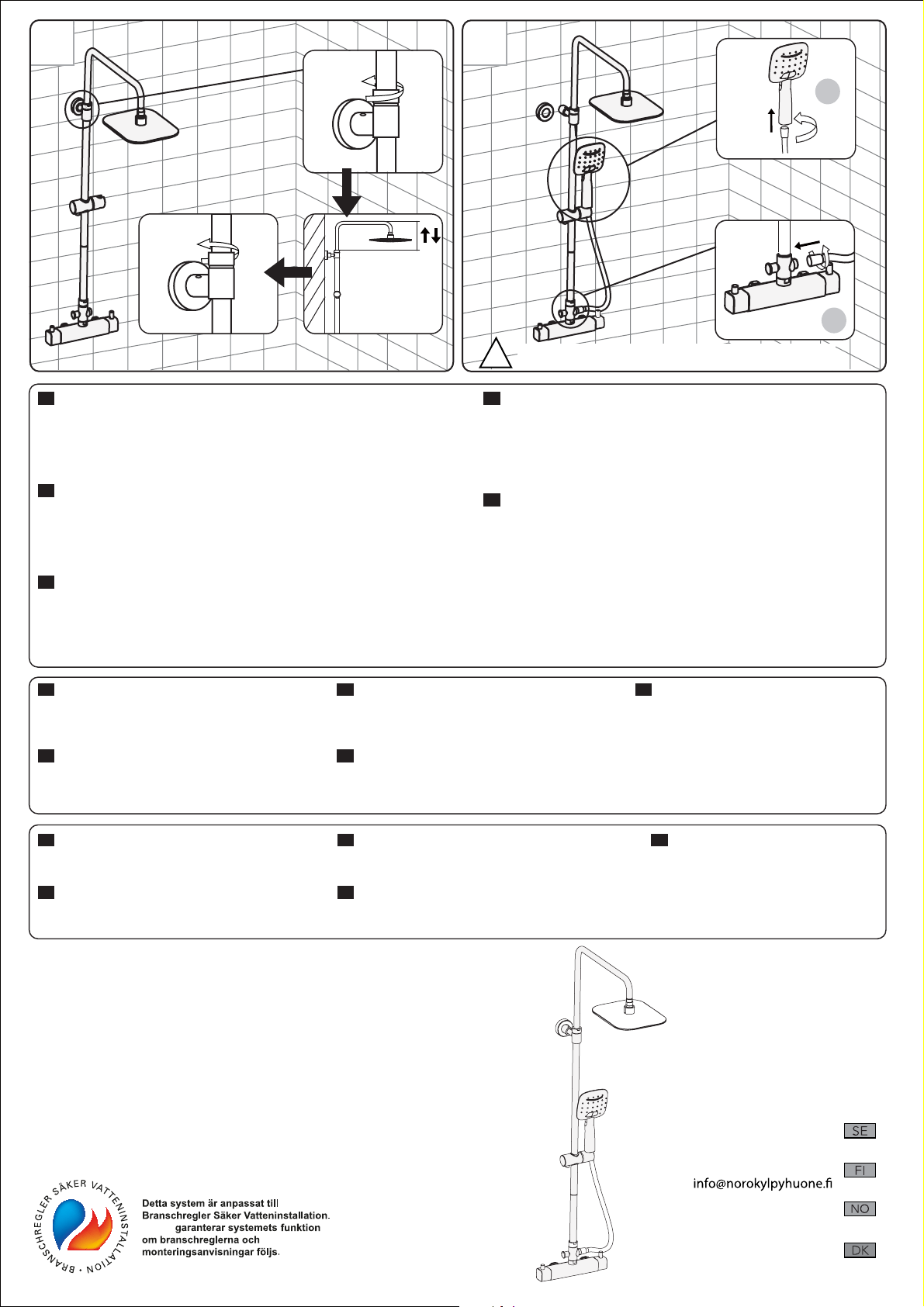

LOUNGE
- Blanderen er beregnet på maks 10 bar og min 2 bar. Maks forskjell på varmt og
kaldt vann er 2 bar.
- Maks 65°C og minst 10°C temperaturforskjell mellom varmt og kaldt vann.
- Med et konstant trykk over 6 var bar bør det innstaleres en trykkreduksonsventil
for blanderen.
- Termostatblanderen skal kobles inn med kaldtvann til høyre.
- Blanderen er testet med 16 bar statisk trykk.
Spesifikasjon
NO
- The mixer is designed for a maximum of 10 bar and min 2 bar. Maximum pressure
difference between hot and cold water is 2 bar.
- Max 65 ° C or 10 ° C temperature differencebetween hot and cold water.
- At constant pressure of 6 bar should put a pressure reducing valve before the faucet.
- Thermostatic mixer is connected with cold water to the right.
- The mixer was tested for 16 bar static pressure.
Specification
EN
- Hana tarkoitettu kork. 10 bar ja väh. 2bar paineelle. Suurin paine-ero lämpimän
ja kylmän veden välillä 2 bar.
- Lämpöero kork. 65°C ja väh. 10°C lämpimän ja kylmän veden välillä.
- Jos jatkuva paine yli 6 bar suositellaan paineenvähennysventtii-lin asennusta
ennen hanaa.
- Vedensekoitin asennetaan kylmä vesi oikean puolimmaiseen.
- Sekoitin testattu 16 bar’in kestopaineella.
Eritelmä
FI
- Mixeren er designet til et maksimum på 10 bar og mine 2 bar. Største trykforskel
mellem varmt og koldt vand er 2 bar.
- Max 65°C eller 10°C temperaturforskel mellem varmt og koldt vand
- Ved konstant tryk på 6 bar bør lægge et pres reduktionsventil før vandhanen.
- Termostatarmatur er forbundet med koldt vand til højre.
- Blanderen blev testet for 16 bar statisk tryk .
Specifikation
DK
- Blandaren är avsedd för max 10 bar och min 2 bar. Max tryckskillnad mellan varmt och
kallt vatten är 2 bar.
- Max 65°C och minst 10°C temperaturskillnad mellan varm och kallt vatten.
- Vid konstant tryck över 6 bar bör man sätta en tryckreduceringsventil före blandaren.
- Ermostatblandaren skall kopplas in med kallt vatten till höger.
- Blandaren är testad med 16 bar statiskt tryck.
Specifikation
SE
- Garantien gjelder material og fabrikasjonsfeil
- Garantien gjelder i to år mot fremvisning av kvitering.
- Garantien gjellder ikke ved feil installasjon
Garanti
NO
- Warranty for materials and workmanship.
- Guarantee for 2 years after purchase against the
showing of the receipt.
- Warranty does not apply to improper installation.
Warrenty
EN
- Takuu voimassa materiaali-ja tehdasvikoihin.
- Takuu 2 vuotta oston jälkeen ostokuittia vastaan.
- Takuu ei koske väärää asennusta.
Takuu
FI
- Garanti for materialer og håndværksmæssig udførelse.
- Garanti for 2 år efter købet mod fremvisning af kvittering.
- Garantien gælder ikke for forkert installation
Garanti
DK
- Garanti gäller för material och fabrikationsfel.
- Garanti gäller 2 år efter inköpstillfället mot upp visande
av inköpskvitto.
- Garanti gäller ej för felaktig installation.
Garanti
SE
- Blanderen skal rengjøres med et mildt rengjøringsmiddel
og myk klut.
Vedlikehold
NO
- The mixer should be cleaned with mild detergent
and a soft cloth.
Maintaince
EN
- Hana puhdistetaan miedolla puhdistusaineella
ja pehmeällä rievulla.
Huolto
FI
- Blanderen bør rengøres med mildt rengøringsmiddel
og en blød klud
Vedligeholdelse
DK
- Blandaren skall rengöras med milt rengöringsmedel
och en mjuk trasa.
Underhåll
SE
5
6
8
10
035 166430
inf o@ no ro. se
020 7435740
21 62 88 60
[email protected]
70 252822
[email protected]
NORO
4 (4)
Blandarens anslutningar ska täthetskontrolleras efter installation.
The mixer’s connections has to be controlled after installation.
!
