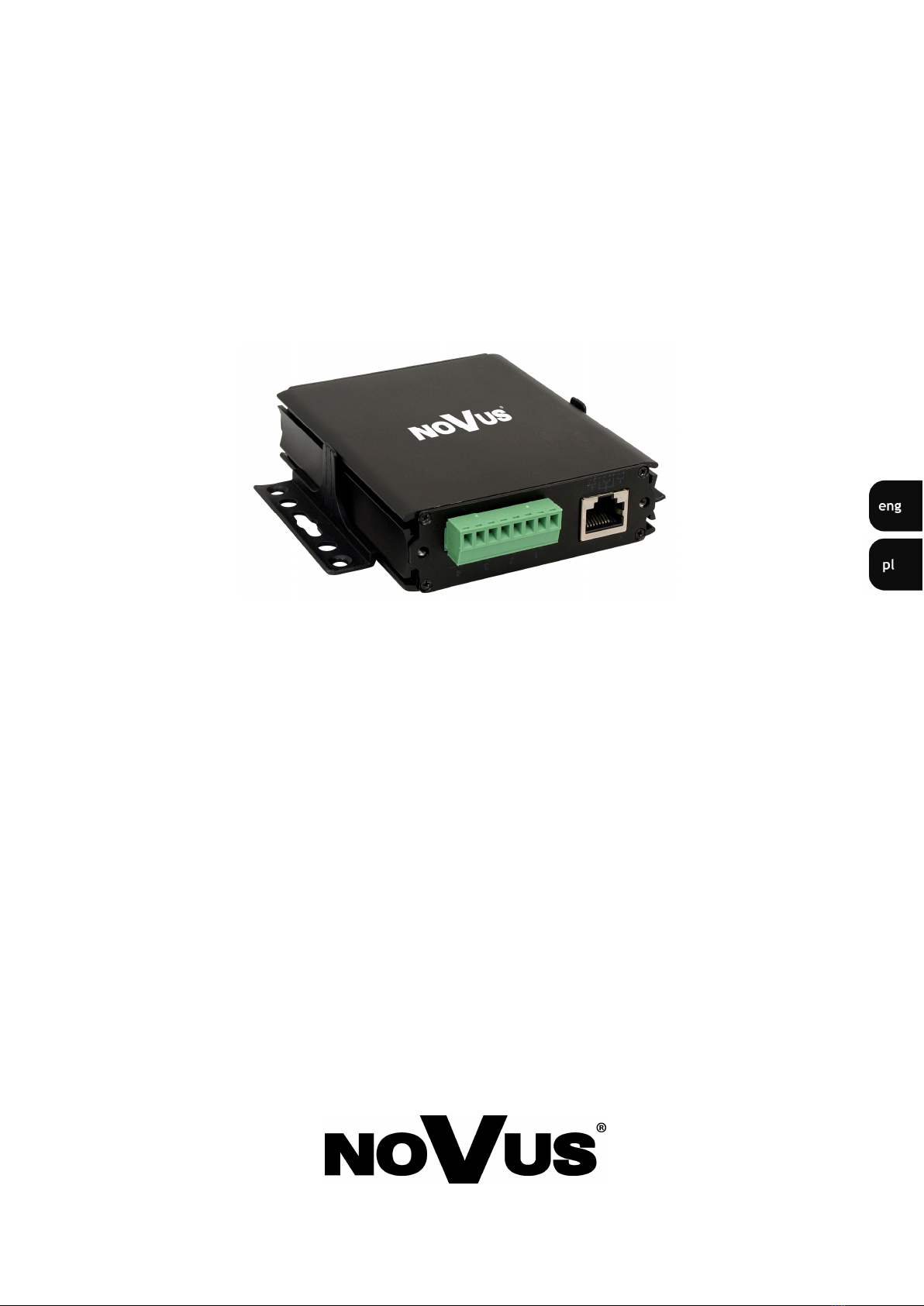

Novus NVPT-414V-II User manual

NVPT-414V-II
U s er’s m a n ua l
I n s t r u k c j a o b s ł ug i

All rights reserved © AAT Holding sp. z o.o.
2
NVPT-414V-II user's m nu l, ver. 1.0
INFORMACJE
IMPORTANT SAFEGUARDS AND WARNINGS
EMC (2004/108/EC) and LVD (200 /95/EC ) Directives
CE Marking
Our products are manufactured to comply with requirements of following directives and national
regulations implementing the directives:
• Electromagnetic compatibility EMC 2004 108 EC.
• Low voltage LVD 2006 95 EC with further amendment. The Directive applies to electrical
equipment designed for use with a voltage rating of between 50VAC and 1000VAC as well
as 75VDC and 1500VDC.
WEEE Directive 2002/9 /EC
Information on Disposal for Users of Waste Electrical and Electronic Equipment
This appliance is marked according to the European Directive on Waste Electrical and
Electronic Equipment (2002 96 EC) and further amendments. By ensuring this product is disposed of
correctly, you will help to prevent potential negative consequences for the environment and human
health, which could otherwise be caused by inappropriate waste handling of this product.
The symbol on the product, or the documents accompanying the product, indicates that this appliance
may not be treated as household waste. It shall be handed over to the applicable collection point for the
waste electrical and electronic equipment for recycling purpose. For more information about recycling
of this product, please contact your local authorities, your household waste disposal service or the shop
where you purchased the product.
RoHS Directive 2002/95/EC
Concerning for human health protection and friendly environment, we assure that our
products falling under RoHS Directive regulations, regarding the restriction of the use of hazardous
substances in electrical and electronic equipment, were designed and manufactured in compliance with
mentioned regulation. Simultaneously, we claim that our products were tested and do not contain
hazardous substances exceeding limits which could have negative impact on human health or natural
environment.
Information
The device, as a part of professional CCTV system used for surveillance and control, is not designed
for self installation in households by individuals without technical knowledge.
The manufacturer is not responsible for defects and damages resulted from improper or inconsistent
with user’s manual installation of the device in the system.

NVPT-414V-II user's m nu l, ver. 1.0
All rights reserved © AAT Holding sp. z o.o.
3
SAFETY REQUIREMENTS
WARNING!
THE KNOWLEDGE OF THIS MANUAL IS AN INDESPENSIBLE CONDITION OF A PROPER
DEVICE OPERATION. YOU ARE KINDLY REQUSTED TO FAMILIRIZE YOURSELF WITH
THE MANUAL PRIOR TO INSTALLATION AND FURTHER DEVICE OPERATION.
WARNING!
USER IS NOT ALLOWED TO DISASSEMBLE THE CASING AS THERE ARE NO USER-
SERVICEABLE PARTS INSIDE THIS UNIT. ONLY AUTHORIZED SERVICE PERSONNEL
MAY OPEN THE UNIT
INSTALLATION AND SERVICING SHOULD ONLY BE DONE BY QUALIFIED SERVICE
PERSONNEL AND SHOULD CONFORM TO ALL LOCAL REGULATIONS
WARNING!
PRIOR TO UNDERTAKING ANY ACTION THAT IS NOT DESCRIBED FOR THE GIVEN
PRODUCT IN USER’S MANUAL AND OTHER DOCUMENTS DELIVERED WITH THE
PRODUCT, OR IF IT DOES NOT ARISE FROM THE USUAL APPLICATION OF THE
PRODUCT, MANUFACTURER MUST BE CONTACTED UNDER THE RIGOR OF EXCLUDING
THE MANUFACTURER’S RESPONSIBILITY FOR THE RESULTS OF SUCH AN ACTION.
1. Prior to undertaking any action please consult the following manual and read all the safety and
operating instructions before starting the device.
2. Please keep this manual for the lifespan of the device in case referring to the contents of this manual
is necessary;
3. All the safety precautions referred to in this manual should be strictly followed, as they have a direct
influence on user’s safety and durability and reliability of the device;
4. All actions conducted by the servicemen and users must be accomplished in accordance with the
user’s manual;
5. The device should be disconnected from the system during maintenance procedures;
6. Usage of additional devices and components neither provided nor recommended by the producer is
forbidden;
7. Usage of this device in an environment with high humidity (such as near swimming pools, bathtubs,
in damp cellars) is forbidden;
8. Mounting the device on unstable surface or using not recommended mounts is forbidden. The device
must be mounted by qualified personnel with proper authorization, in accordance with this user’s
manual;

All rights reserved © AAT Holding sp. z o.o.
4
NVPT-414V-II user's m nu l, ver. 1.0
1. SPECIFICATION
1.1. Features
• Four-channel video transceiver for twisted-pair
• The passive device – no power supply required
• Connectors: 4 x BNC male, 8-pin clamp, RJ-45
• Video transmission distances: b w signal up to 600 m and color signal up to 400 m using only
passive devices or 1200 m using passive transmitter and active receiver NVPT-A111VRH
• Built-in impedance coupler and interference filter
1.2. Specification
SPECIFICATION
Model NVPT-414V-II
Device Type Passive video transmitter receiver
Video Input Output 4 x BNC, 1.0 Vp-p, 75 Ohm
Bandwidth 6 MHz
Color SignalTransmission
Distance
Up to 400 m (with passive receiver),
Up to 1200 m (with active receiver NVPT-A111VRH)
B W SignalTransmission Di-
stance
Up to 600 m (with passive receiver),
Up to 1200 m (with active receiver NVPT-A111VRH)
Connector 4 x BNC male, 8-pin clamp, RJ-45
Operating Temperature 0°C ~ 55°C
Dimensions (mm) 126 (L) x 82 (W) x 25 (H)
Weight 200 g
Cable Type CAT 5 UTP Cable (Ø=0.5 mm)
Case metal, black

NVPT-414V-II user's m nu l, ver. 1.0
All rights reserved © AAT Holding sp. z o.o.
5
NOTICE
Notice: Maximum transmission distances are valid when only one pair is used. When more than
one pair in the cable is used maximum distances might be slightly shorter.
Notice: Maximum transmission distances are given for total cable length, twisted-pair plus possible
coaxial cable used e.g. as a patch-cords. The above distances, are given for camera monitor
connection. When DVR, multiplexer or quad is also used distance might be slightly shorter.
Notice: It is impossible to extend the above transmission distances by cascade connection of those
passive devices. In order to achieve longer distances active devices must be used.
Notice: With transmission over long distances slight image brightness and sharpness loss might be
noticeable. It's a normal phenomenon and it can't be considered as a device malfunction.

All rights reserved © AAT Holding sp. z o.o.
6
NVPT-414V-II user's m nu l, ver. 1.0
INASTALLATION
2. INSTALLATION NVPT-414V-II
NVPT-414V transceivers utilize one pair of wires for one video channel transmission. Please pay
attention to proper polarization while making connections. Pins described as "+" from a transmitter
should be connected to pins described as a "+" on a receiver.
Each channel in transmitter should be connected to corresponding channel in receiver (1st to 1st, 2nd to
2nd and so on).
Devices are equipped with screw terminal and RJ-45 connector as well.
While making connection user can choose convenient connector type.
It is possible to "mix" connector types while making connection as long the proper polarization is kept.
It is also possible to "mix" devices types, 4 and 1 channel (NVPT-111VTS-II, NVPT-111VT-II
NVPT-111VTP-II ) as long the proper polarization is kept.

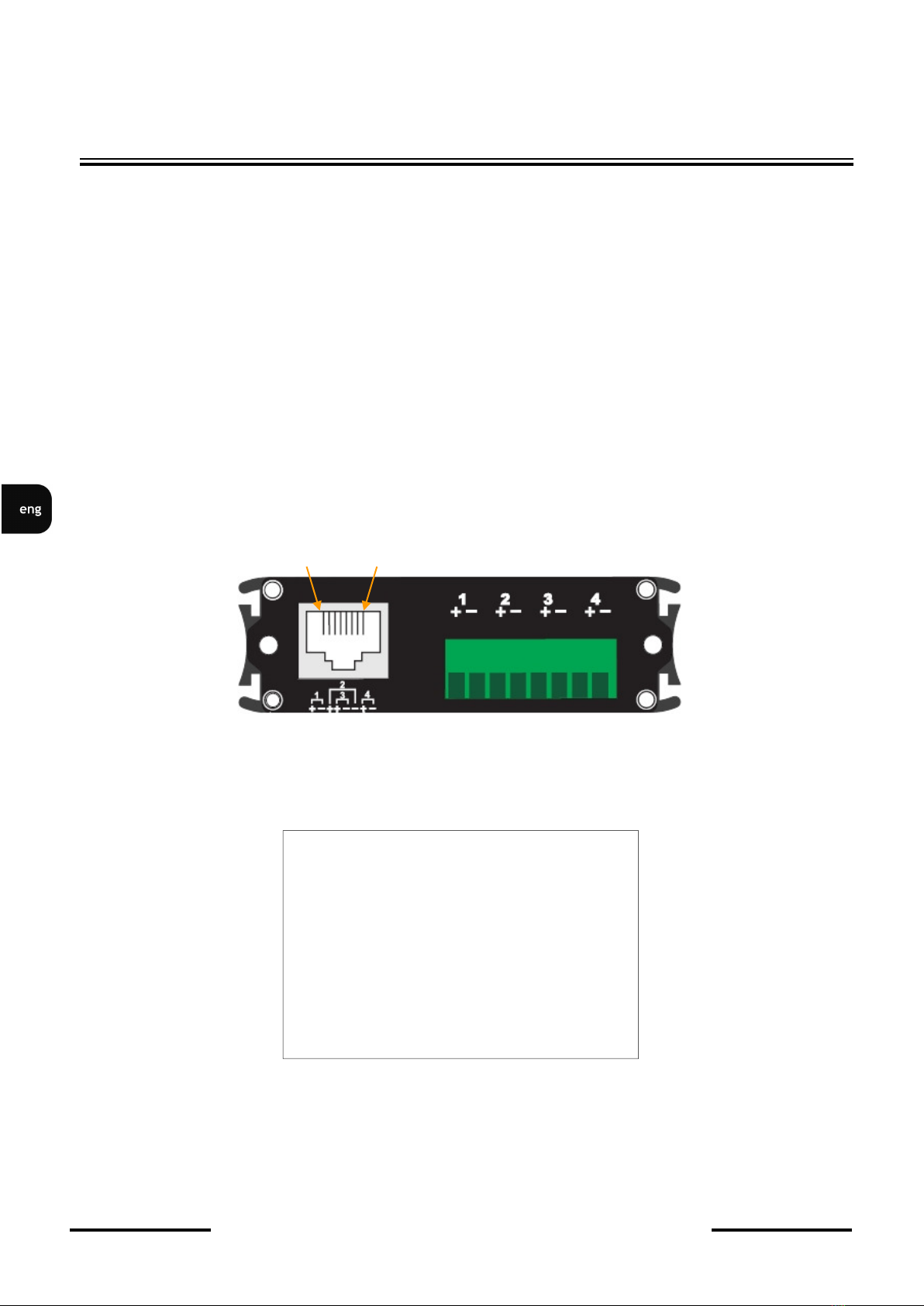

RJ-45 and screw connector view with
a pin description
1
8
Pin 1 <----> "+" channel 1
Pin 2 <----> "-" channel 1
Pin 3 <----> "+" channel 2
Pin 6 <----> "-" channel 2
Pin 4 <----> "+" channel 3
Pin 5 <----> "-" channel 3
Pin 7 <----> "+" channel 4
Pin 8 <----> "-" channel 4

NVPT-414V-II user's m nu l, ver. 1.0
All rights reserved © AAT Holding sp. z o.o.
7
INSTALLATION
Notice: Manufacturer reserves the right for updating technical parameters and documentation without
prior notification. Printing errors possible.

2012-08-14 MM
AAT Holding sp. z o.o., ul. Puł wsk 431, 02-801 W rsz w , Polsk
tel.: 22 546 07 00, f ks: 22 546 07 59
www.novuscctv.com

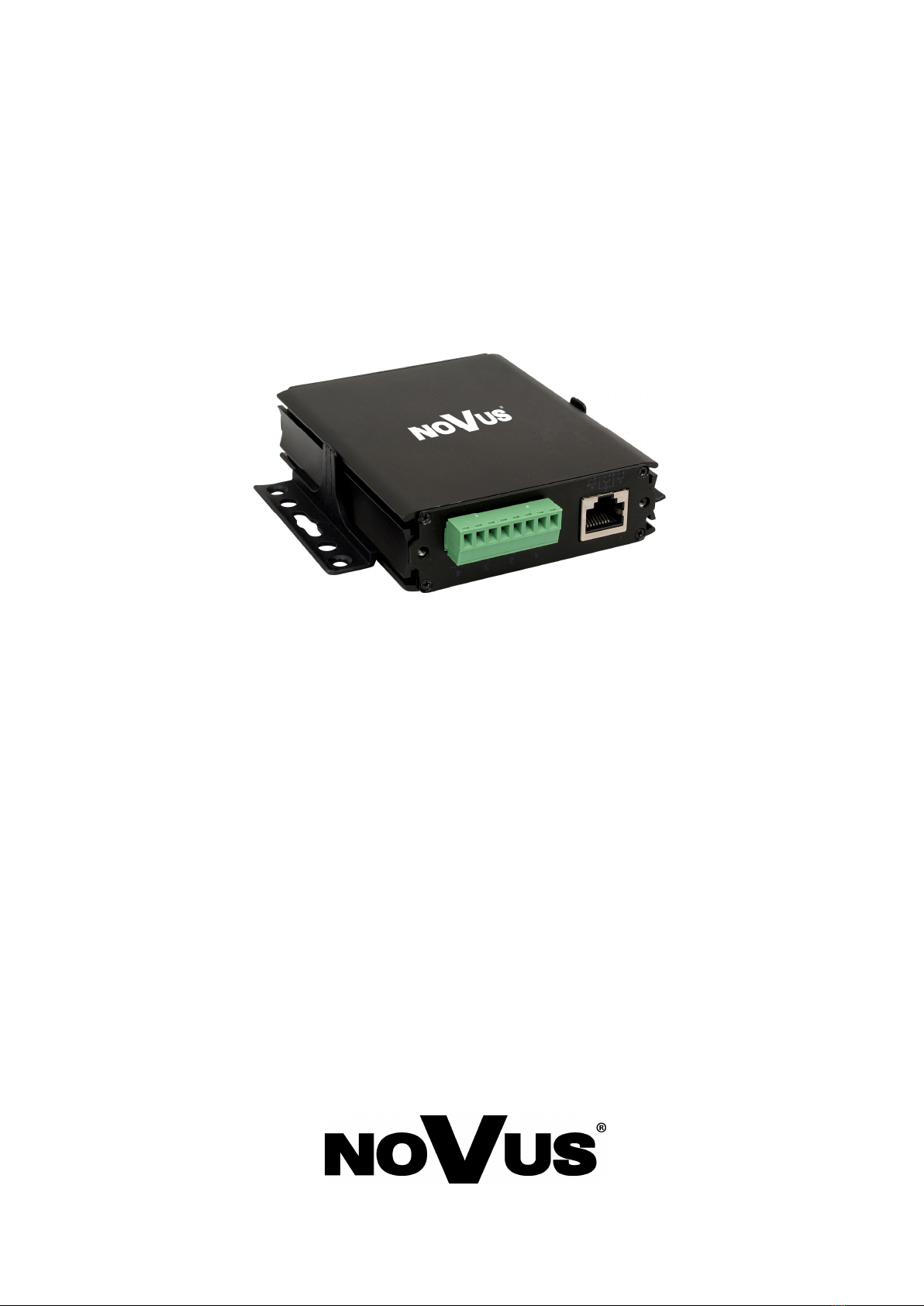

NVPT-414V-II
I n s t r u k c j a o b s ł ug i

Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
10
NVPT-414V-II Instrukcj obsługi 1.0
INFORMACJE
UWAGI I OSTRZEśENIA
Dyrektywy EMC (2004 108 EC) i LVD (2006 95 EC)
Oznakowanie CE
Nasze produkty spełniają wymagania zawarte w dyrektywach oraz przepisach krajowych
wprowadzających dyrektywy: Kompatybilność elektromagnetyczna EMC 2004 108 EC.
Niskonapięciowa LVD 2006 95 EC. Dyrektywa ma zastosowanie do sprzętu elektrycznego
przeznaczonego do użytkowania przy napięciu nominalnym od 50VAC do 1000VAC oraz od 75VDC
do 1500VDC.
Dyrektywa WEEE 2002/9 /EC
Informacja dla uŜytkowników o pozbywaniu się urządzeń elektrycznych
i elektronicznych
Niniejszy produkt został oznakowany zgodnie z Dyrektywą WEEE (2002 96 EC) oraz
późniejszymi zmianami, dotyczącą zużytego sprzętu elektrycznego i elektronicznego. Zapewniając
prawidłowe złomowanie przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego
wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej
utylizacji urządzenia.
Symbol umieszczony na produkcie lub dołączonych do niego dokumentach oznacza, że nasz produkt
nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie należy oddać do
odpowiedniego punktu utylizacji odpadów w celu recyklingu. Aby uzyskać dodatkowe informacje
dotyczące recyklingu niniejszego produktu należy skontaktować się z przedstawicielem władz
lokalnych, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt.
Dyrektywa RoHS 2002/95/EC
Informacja dla uŜytkowników dotycząca ograniczenia uŜycia substancji niebezpiecznych w
sprzęcie elektrycznym i elektronicznym.
W trosce o ochronę zdrowia ludzi oraz przyjazne środowisko zapewniamy, że nasze
produkty podlegające przepisom dyrektywy RoHS, dotyczącej użycia substancji
niebezpiecznych w sprzęcie elektrycznym i elektronicznym, zostały zaprojektowane i wyprodukowane
zgodnie z wymaganiami tej dyrektywy. Jednocześnie zapewniamy, że nasze produkty zostały
przetestowane i nie zawierają substancji niebezpiecznych w ilościach mogących niekorzystnie
wpływać na zdrowie człowieka lub środowisko naturalne.
Informacja
Urządzenie, jako element profesjonalnego systemu telewizji dozorowej służącego do nadzoru
i kontroli, nie jest przeznaczone do samodzielnego montażu w gospodarstwach domowych przez osoby
nie posiadające specjalistycznej wiedzy. Producent urządzenia nie ponosi odpowiedzialności za wady i
uszkodzenia wynikające z niewłaściwej lub niezgodnej z instrukcją obsługi instalacji urządzenia w
systemie.

NVPT-414V-II Instrukcj obsługi 1.0
Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
11
WARUNKI BEZPIECZEŃSTWA
UWAGA!
ZNAJOMOŚĆ NINIEJSZEJ INSTRUKCJI JEST NIEZBĘDNYM WARUNKIEM PRAWIDŁOWEJ
EKSPLOATACJI URZĄDZENIA. PROSIMY O ZAPOZNANIE SIĘ Z NIMĄ PRZED
PRZYSTĄPIENIEM DO INSTALACJI I OBSŁUGI URZĄDZENIA.
UWAGA !
NIE WOLNO DOKONYWAĆ ŻADNYCH SAMODZIELNYCH NAPRAW. WSZYSTKIE
NAPRAWY MOGĄ BYĆ REALIZOWANE JEDYNIE PRZEZ WYKWALIFIKOWANYCH
PRACOWNIKÓW SERWISU.
1. Przed zainstalowaniem i rozpoczęciem eksploatacji należy dokładnie zapoznać się z niniejszą
instrukcją obsługi i zawartymi w niej wymogami bezpieczeństwa;
2. Uprasza się o zachowanie instrukcji na czas eksploatacji urządzenia na wypadek konieczności
odniesienia się do zawartych w niej treści;
3. Należy skrupulatnie przestrzegać wymogów bezpieczeństwa opisanych w instrukcji, gdyż mają one
bezpośredni wpływ na bezpieczeństwo użytkowników i trwałość oraz niezawodność urządzenia;
4. Wszystkie czynności wykonywane przez instalatorów i użytkowników muszą być realizowane
zgodnie z opisem zawartym w instrukcji;
5. W czasie czynności konserwatorskich urządzenie musi być odłączone od systemu;
6. Nie wolno stosować żadnych dodatkowych urządzeń lub podzespołów nie przewidzianych
i nie zalecanych przez producenta;
7. Nie wolno używać urządzeń w środowisku o dużej wilgotności (np. w pobliżu basenów, wanien, w
wilgotnych piwnicach);
8. Nie wolno umieszczać urządzeń na niestabilnych powierzchniach. Urządzenia muszą być
instalowane przez wykwalifikowany personel o odpowiednich uprawnieniach według zaleceń
podanych w niniejszej instrukcji;
Przed wykonaniem czynności, która nie jest przewidziana dla danego Produktu w instrukcji obsługi,
innych dokumentach dołączonych do Produktu lub nie wynika ze zwykłego przeznaczenia Produktu,
należy, pod rygorem wyłączenia odpowiedzialności Producenta za następstwa takiej czynności,
skontaktować się z Producentem.

Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
12
NVPT-414V-II Instrukcj obsługi 1.0
1. INFORMACJE WSTĘPNE
1.1. Charakterystyka ogólna
• 4 kanałowy nadajnik odbiornik wizji po skrętce
• Urządzenia pasywne, nie wymagają zasilania
• 4 złącze BNC (męskie), 8-pinowe złącze samozaciskowe, złącze RJ-45
• Transmisja sygnału wizyjnego kolorowego na odległość do 400 m i monochromatycznego na
odległość do 600 m przy zastosowaniu tylko pasywnych urządzeń oraz do 1200 m przy
zastosowaniu aktywnego odbiornika NVPT-A111VRH
• Wbudowany sprzęgacz impedancji oraz filtr zakłóceń
1.2. Dane techniczne
INFORMACJE WSTĘPNE
Model NVPT-414V-II
Typ urządzenia pasywny nadajnik odbiornik wizji
Wejście wyjście sygnału wi-
deo
4 x BNC, 1.0 Vp-p, 75 Ohm
Pasmo przenoszenia 6 MHz
Odległość transmisji sygnału
kolorowego
do 400 m, przy zastosowaniu pasywnych odbiorników
do 1200 m, przy zastosowaniu aktywnego odbiornika
NVPT-A111VRH
Odległość transmisji sygnału
czarno-białego
do 600 m, przy zastosowaniu pasywnych odbiorników
do 1200 m, przy zastosowaniu aktywnego odbiornika
NVPT-A111VRH
Złącza 4 złącze BNC (męskie), 8-pinowe złącze samozaciskowe, złącze
RJ-45
Temperatura pracy 0°C ~ 55°C
Wymiary 82 (szer) x 25 (wys) x 126 (dł)
Masa 200 g
Zalecany typ kabla skrętka nieekranowana 5 kategorii, o przekroju poprzecznym
żyły 0,5 mm
Obudowa metalowa, kolor czarny

NVPT-414V-II Instrukcj obsługi 1.0
Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
13
UWAGI
UWAGA!
Maksymalne odległości transmisji podawane są dla przypadku gdy w kablu wykorzystywana jest tylko
jedna para przewodów. Przy wykorzystaniu większej ilości par w tym samym przewodzie maksymalne
odległości transmisji mogą nieznacznie zmaleć.
UWAGA!
Maksymalne odległości transmisji podawane są dla sumarycznej długości skrętki i ewentualnych
odcinków kabla koncentrycznego zastosowanego pomiędzy urządzeniami. Wartości podane są dla
połączenia kamera <--> monitor. Przy zastosowaniu rejestratora, multipleksera czy quad'u w torze
sygnału maksymalne odległości transmisji mogą nieznacznie zmaleć.
UWAGA!
Nie jest możliwe wydłużenie dystansu poprzez kaskadowe łączenie urządzeń. Aby transmitować
sygnał na dalsze odległości należy zastosować urządzenia aktywne marki Novus.
UWAGA!
Przy znacznych odległościach transmisji można zauważyć nieznaczną utratę jasności i ostrości obrazu.
Jest to zjawisko normalne i nie stanowi wady urządzeń.

Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
14
NVPT-414V-II Instrukcj obsługi 1.0
INSTALACJA
2. INSTALACJA NVPT-414V-II
Nadajnik odbiornik NVPT-414V wykorzystuje jedną parę przewodów do transmisji jednego kanału
wideo. Podczas tworzenia połączeń należy zadbać o prawidłową polaryzację. Końcówki oznaczone
jako "+" w nadajniku należy łączyć z końcówkami oznaczonymi jako "+" w odbiorniku i odpowiednio
końcówki oznaczone symbolem "-" w nadajniku i odbiorniku powinny być połączone ze sobą.
Należy zwracać uwagę na to aby poszczególne kanały (od 1 do 4) w nadajniku były połączone
z odpowiadającymi im kanałami w odbiorniku.
Urządzenie NVPT-414V-II posiada zdublowane wyprowadzenia poszczególnych kanałów: na złącze
RJ-45 i złącze śrubowe opisane "+" i "-".
Przy tworzeniu połączeń można wykorzystać dowolne złącze przy zachowaniu odpowiedniej
polaryzacji.
Dopuszczalne jest również dowolne "mieszane" połączeń RJ45 <--> złącze zaciskane, oraz stosowanie
urządzeń jednokanałowych NVPT-111VTS-II, NVPT-111VT-II NVPT-111VTP-II na jednej
magistrali przy zachowaniu odpowiedniej polaryzacji.
Końcówka nr 1 <----> "+" kanał 1
Końcówka nr 2 <----> "-" kanał 1
Końcówka nr 3 <----> "+" kanał 2
Końcówka nr 6 <----> "-" kanał 2
Końcówka nr 4 <----> "+" kanał 3
Końcówka nr 5 <----> "-" kanał 3
Końcówka nr 7 <----> "+" kanał 4
Końcówka nr 8 <----> "-" kanał 4
Widok złącza RJ-45 wraz z zaznaczoną kolejnością wyprowadzeń oraz
opisem złącz śrubowych
1
8

NVPT-414V-II Instrukcj obsługi 1.0
Wszelkie pr w z strzeżone © AAT Holding sp. z o.o.
15
INSTALACJA
UWAGA!
Producent zastrzega sobie możliwość wystąpienia błędów w druku oraz zmian parametrów
technicznych bez uprzedniego powiadomienia.

2012-08-14 MM, AN
AAT Holding sp. z o.o., ul. Puł wsk 431, 02-801 W rsz w , Polsk
tel.: 22 546 07 00, f ks: 22 546 07 59
www.novuscctv.com
Table of contents
Languages:
Other Novus Receiver manuals

Novus
Novus NVPT-111VT User manual

Novus
Novus NR2310-O/G User manual

Novus
Novus NR2110-OG User manual

Novus
Novus NVPT-A151VR-HD User manual

Novus
Novus NR3700-O/G User manual

Novus
Novus PICOPOD NR7000 User manual

Novus
Novus NVPT-A121VT User manual

Novus
Novus NVPT-A122VRH User manual

Novus
Novus NR2310D-O/G User manual

Novus
Novus N4430-O-G User manual
Popular Receiver manuals by other brands

moore o matic
moore o matic MDR, MDR2, MDRNR, MDRM, MDRM2 installation instructions

Garmin
Garmin GTM 20 owner's manual

Harman Kardon
Harman Kardon DUET HK210 owner's manual

Panasonic
Panasonic CF-AA Series operating instructions

CKDZ
CKDZ CK4L-9000 series user manual

Spectra Precision
Spectra Precision LR60 user guide
