NuTone RDM2 User manual

RDM2
Radiation Damper
INSTALLATION GUIDE
READ AND SAVE THESE INSTRUCTIONS
Installer: leave this guide with homeowner.
For Warranty Statement, Service Parts, Technical Support, or to Register your product,
please visit our website or call:
In the United States - Broan.com 800-637-1453 or NuTone.com 888-336-6151
In Canada - Broan.ca or NuTone.ca 877-896-1119
Easy installation
© 2019 Broan

RDM2 Installation Guide
Page 2

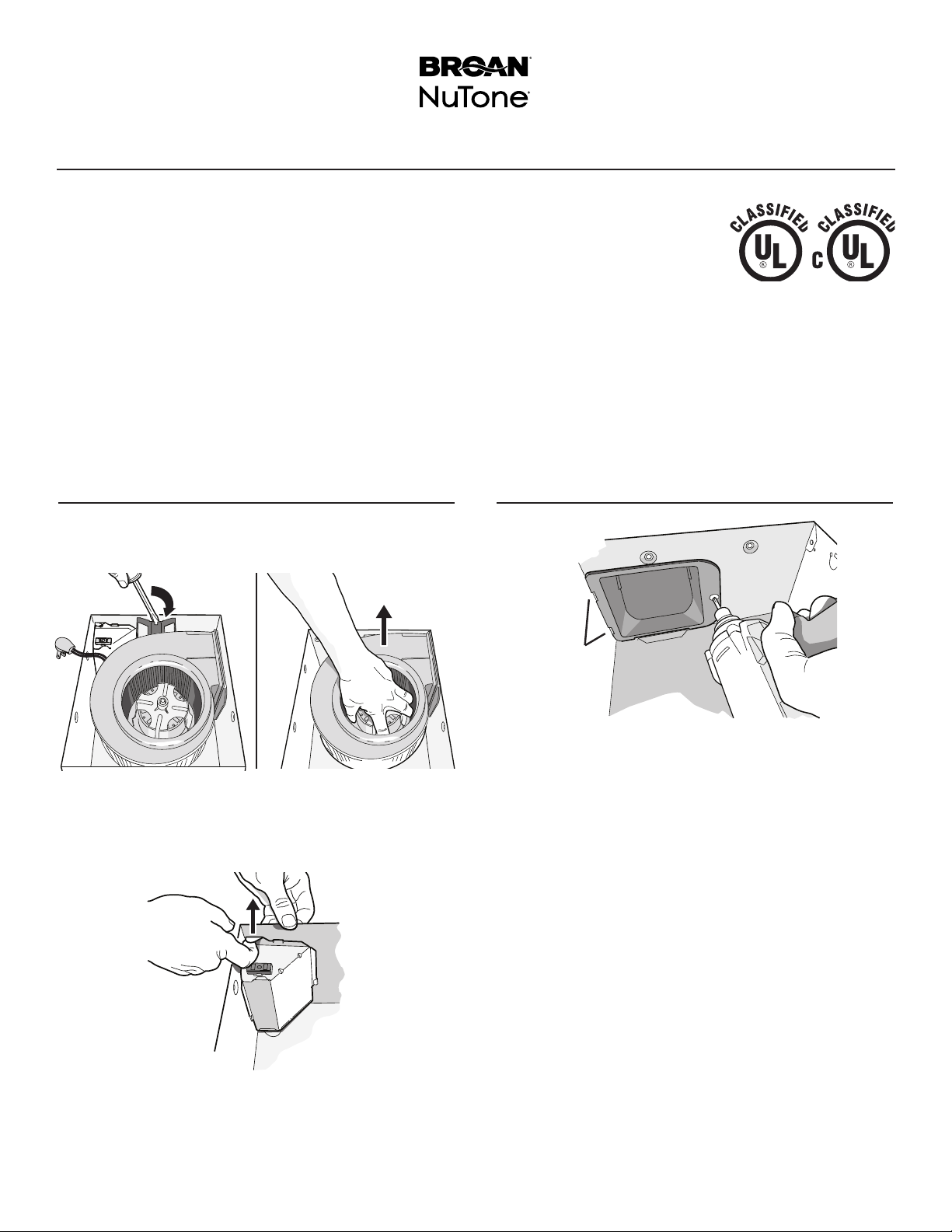

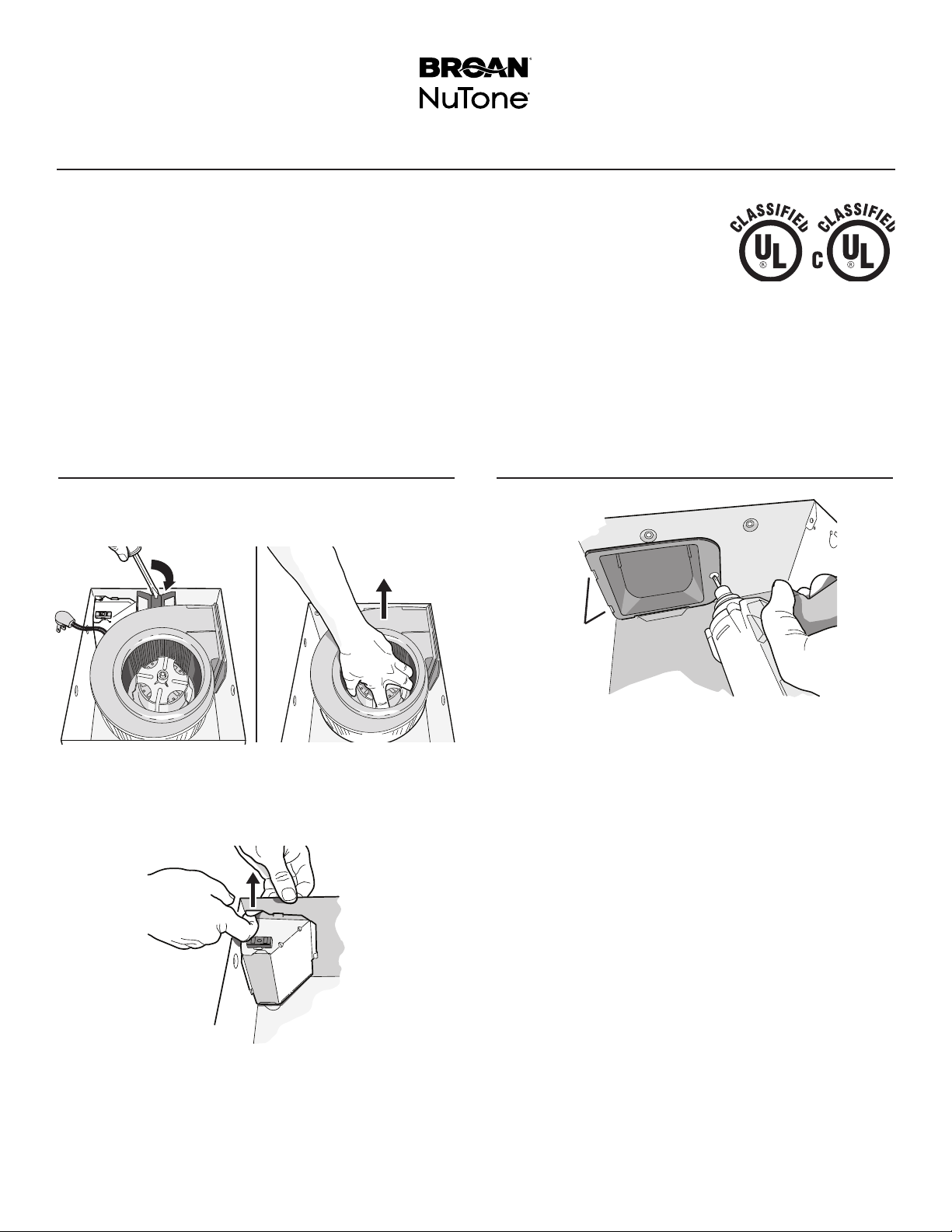

Remove Blower & Wiring Panel
The following steps are best performed on a work surface before
fan installation. Protect counter tops by placing corrugated sheet
under the fan.
1. Remove blower and all packing material from fan housing.
2. Remove wiring panel from fan housing.
3. Install duct connector supplied with fan.
a. Push duct connector through opening from inside of
housing.
b. Engage tabs and secure with #8-18 hex head screw from
parts bag.
Install Duct Connector
For use with 1, 2 or 3-Hour-Rated Floor-Ceiling and Roof-Ceiling Designs.
Flat Ceiling / Horizontal Mount Only.
For use with the following ventilation fan models:
Broan AE110-B, AE50110DC, AER110KC, AE110K, AE80K, A80-B, A80HD-B, AE50-B, AE80-B,
AE80B-B, A110-B, AE50110DCS, AE110S-B, AE80S-B, AE80BS , AE50110DCL, AE80BL-C, AE80L-C,
AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C
NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC,
AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK,
AERN110DCSL
Usage
SEE DETAILS ON
UL CLASSIFICATION
MARKING ON PRODUCT
TABS

RDM2 Installation Guide
Page 3

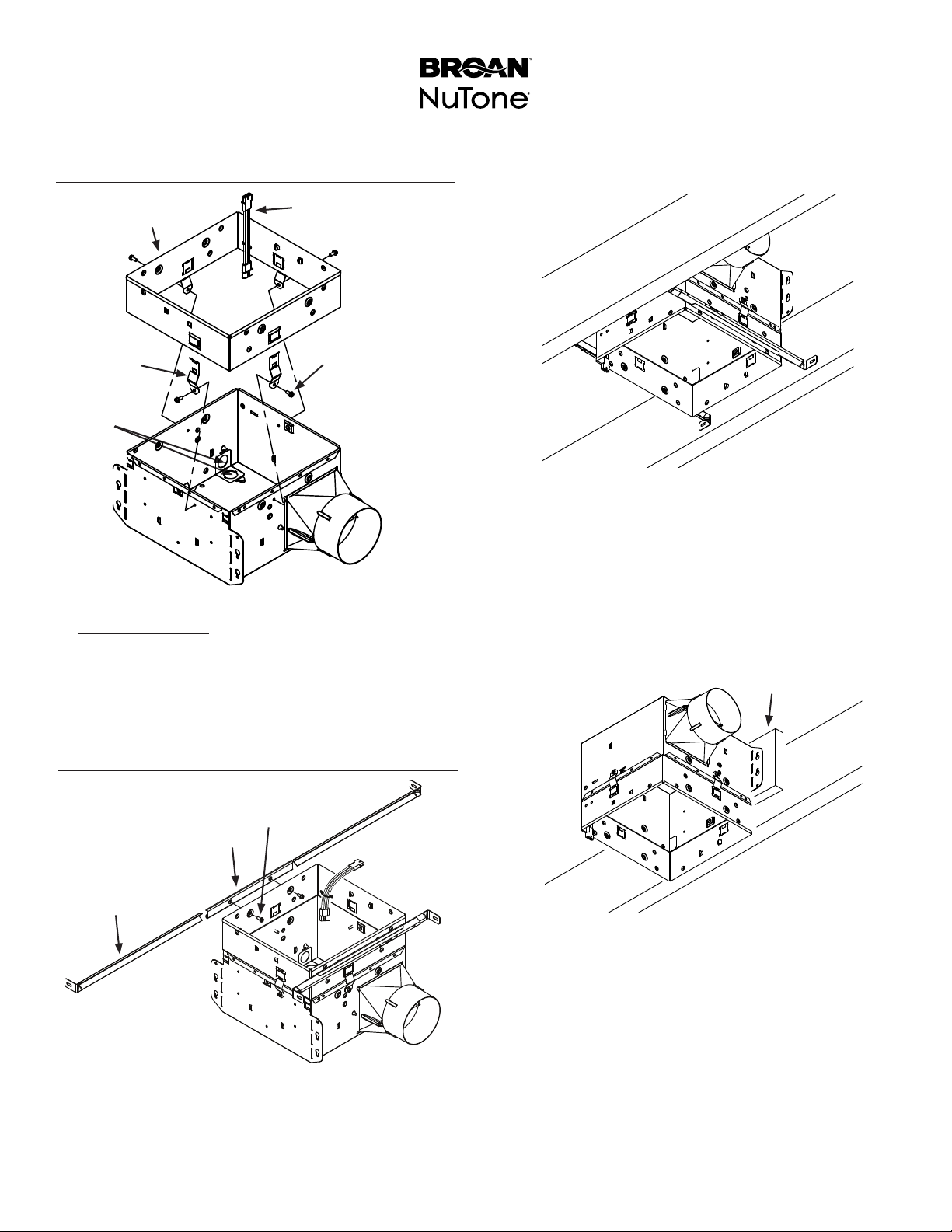

4. Attach RADIATION DAMPER EXTENSION (A) to the fan housing.
For lighted units only: Make sure WIRE HARNESS (B) is
positioned above 7/8” diameter ELECTRICAL ACCESS
HOLES (C).
5. Drill 1/8” diameter holes through dimples in housing and use
(4) #8 x 3/8” SHEET METAL SCREWS (D) and (4) METAL
BRACKETS (E) supplied in radiation damper parts bag.
Attach Radiation Damper
Extension to Fan Housing
A
D
B
C
7. If the fan will be mounted directly to the ceiling support
structure:
a. MAKE SURE BOTTOM EDGE OF RADIATION
DAMPER IS FLUSH WITH INTERIOR SIDE
OF FINISHED CEILING.
b. Additional BLOCKING (J) may be necessary to
securely fasten fan housing to ceiling support
structure.
J
Install Fan Housing
FG
H
6. If fan will be mounted between ceiling structure, purchase Hanger
Bar Kit MHB4 from your local Broan-NuTone dealer or distributor.
a. Fasten (2) MOUNTING CHANNELS (F) to the fan
housing or radiation damper with supplied #8
HEX HEAD SCREWS (G).
b. Install (2) SUPPORT BARS (H) per side.
c. Lift fan housing up into position in ceiling support
structure.
d. MAKE SURE BOTTOM EDGE OF RADIATION
DAMPER IS FLUSH WITH INTERIOR SIDE
OF FINISHED CEILING.
e. Extend support bars and secure to ceiling structure
with #8 (M4) sheet metal screws or ¼” diameter bolts
with nuts.
E

RDM2 Installation Guide
Page 4
Attach 4-inch Round Metal Duct
8. Attach 4-inch round metal duct to the duct connector and
discharge air to an outside location. Seal all joints with duct
tape.
9. Make sure damper flap opens and closes freely without
binding.
Connect Wiring
10. Refer to instructions supplied with the fan for various
electrical wiring options.
11. Install electrical box cover removed in Step 2. Secure with
one #8-18 hex head screw provided in fan parts bag.
12. Lighted fan models: Connect WIRE HARNESS (B) from
radiation damper extension to the CONNECTOR (K) on the
wiring box.
Non-lighted fan models: WIRE HARNESS (B) from radiation
damper extension is not used and can be removed. Cut wire
tie and discard the harness.
Install Blower into Fan Housing
14. Push blower straight up in fan housing and snap into position.
15. Secure blower with (2) #8-18 hex head screws from the fan
parts bag.
16. Plug blower motor into receptacle located on wiring panel.
Attach Radiation Damper
17. Align RADIATION DAMPER (L) holes with holes in the fan
EXTENSION (A).
18. Push radiation damper up into the fan extension. Make sure
flange is installed as shown. Label inside damper shows
correct installation position.
19. Fasten radiation damper to the fan extension with (4) #8
X 3/8” SHEET METAL SCREWS (M) from the radiation
damper parts bag.
M
A
L
K
13. Assemble SUPPORT BRACKET (G) (supplied with radiation
damper) to fan blower as shown. Secure the bracket to motor
studs with (2) #8-32 HEX NUTS (H) supplied in radiation
damper parts bag.
H
G
Attach Support Bracket to Fan
Blower

RDM2 Installation Guide
Page 5

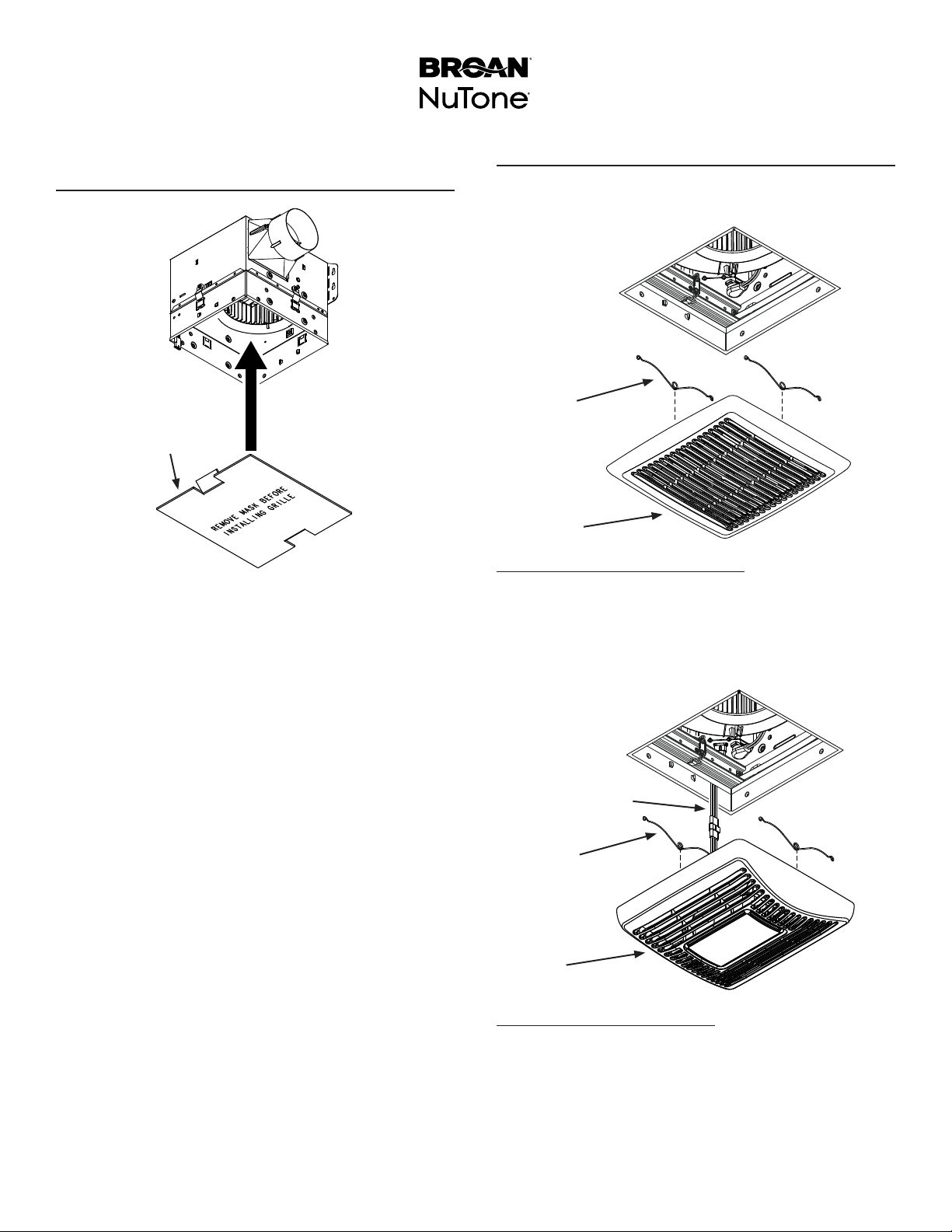

Install Grille
FOR FAN MODELS WITHOUT LIGHTS
22. Squeeze GRILLE SPRINGS (P) and slide into tabs on the
radiation damper frame. Push GRILLE (Q) until it’s tight
against ceiling surface.
23. Follow instructions packed with the fan to finish the
installation.
FOR FAN MODELS WITH LIGHTS
22. Attach connector from the WIRE HARNESS (B) to mating
connector from the grille.
23. Squeeze GRILLE SPRINGS (P) and slide into tabs on the
radiation damper frame. Push GRILLE (Q) until it’s tight
against ceiling surface.
24. Follow instructions packed with the fan to finish the
installation.
REMOVE THE MASK BEFORE INSTALLING GRILLE OR
OPERATING FAN.
Install Mask, Finish Ceiling and
Install Plaster Supports
20. Install CORRUGATED MASK (N) supplied with the fan to
protect unit from drywall spray, construction dust, etc.
21. Finish the ceiling around radiation damper opening. Ceiling
opening must be no larger than the outside of the radiation
damper.
N
P
Q
Q
P
B

RDM2 Installation Guide
Page 6
Service Feature For Fans
If your ventilation fan needs service, the inner damper can be
removed from the outer frame without disturbing the surrounding
ceiling material.
Remove the grille and disconnect all electrical connections from the
grille (if lighted).
Remove screws from plaster supports. Make sure plaster supports
are reinstalled after servicing fan.
Remove (4) screws from the radiation damper. Completely remove
radiation damper to access blower. Replace the inner damper before
operating fan.
1101432C

RDM2
Registre coupe-feu
GUIDE D’INSTALLATION
LISEZ CES DIRECTIVES ET CONSERVEZ-LES
Installateur : veuillez remettre ce guide au propriétaire.
Pour la déclaration de garantie, les pièces de rechange, l’assistance technique ou
pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :
Aux États-Unis : Broan.com 800-637-1453 ou NuTone.com 888-336-6151
Au Canada : Broan.ca ou NuTone.ca 877-896-1119
Installation facile
© 2019 Broan

Guide d’installation RDM2
Page 8
Retrait du ventilateur et du
panneau de câblage
Ces étapes seront mieux réalisées sur une surface de travail
avant d’installer le ventilateur. Protégez les comptoirs en plaçant
un carton sous le ventilateur.
1. Retirez le ventilateur et tous les matériaux d’emballage
duboîtier.
2. Enlevez le panneau de câblage du boîtier du ventilateur.
3. Installez le raccord de conduit fourni avec le ventilateur.
a. Poussez le raccord de conduit par l’ouverture à partir de
l’intérieur du boîtier.
b. Engagez les ergots et fixez le tout avec les vis à tête
hexagonale n° 8-18 se trouvant dans le sachet de pièces.
Installation du raccord de conduit
À utiliser dans les planchers/plafonds et toits/plafonds classés résistants au feu 1, 2 ou 3 heures.
Montage horizontal seulement ou dans un plafond plat.
À utiliser avec les modèles de ventilateurs suivants :
Broan AE110-B, AE50110DC, AER110KC, AE110K, AE80K, A80-B, A80HD-B, AE50-B, AE80-B,
AE80B-B, A110-B, AE50110DCS, AE110S-B, AE80S-B, AE80BS , AE50110DCL, AE80BL-C, AE80L-C,
AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C
NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC,
AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK,
AERN110DCSL
Utilisation
VOIR LES DÉTAILS DE
L’HOMOLOGATION UL
SUR L’ÉTIQUETTE
DU PRODUIT
ERGOTS

Guide d’installation RDM2
Page 9
4. Fixez la RALLONGE DU REGISTRE COUPE-FEU (A) sur le
boîtier du ventilateur.
Pour les unités à éclairage uniquement : Assurez-vous que
le FAISCEAU DE CÂBLES (B) est placé au-dessus des
TROUS D’ACCÈS ÉLECTRIQUE (C) de 22 mm (7/8 po)
dediamètre.
5. Percez des trous de 3 mm (1/8 po) de diamètre dans les
alvéoles du boîtier et utilisez les (4) VIS À TÔLE n° 8 x 3/8 po
(D) et (4) SUPPORTS MÉTALLIQUES (E) qui se trouvent
dans le sac de pièces du registre coupe-feu.
Fixation de la rallonge du
registrecoupe-feu sur le boîtier
du ventilateur
7. Si le ventilateur doit être monté directement sur la structure
portante du plafond :
a. ASSUREZ-VOUS QUE LE BORD INFÉRIEUR DU
REGISTRE COUPE-FEU AFFLEURE LA SURFACE
DU PLAFOND FINI.
b. Des BLOCS (J) supplémentaires peuvent être
nécessaires pour fixer solidement le boîtier du
ventilateur sur la structure portante du plafond.
J
Pose du boîtier du ventilateur
FG
H
6. Si le ventilateur est monté entre les solives du plafond,
procurez-vous l’ensemble de barres de suspension MHB4
chez votre détaillant ou distributeur Broan-NuTone.
a. Fixez les (2) PROFILÉS DE MONTAGE (F) sur le
boîtier du ventilateur ou le registre coupe-feu avec les
VIS À TÊTE HEXAGONALE n° 8 (G) fournies.
b. Installez (2) BARRES DE SUPPORT (H) de chaque côté.
c. Levez le boîtier du ventilateur pour le mettre en place
dans la structure portante du plafond.
d. ASSUREZ-VOUS QUE LE BORD INFÉRIEUR DU
REGISTRE COUPE-FEU AFFLEURE LA SURFACE
DU PLAFOND FINI.
e. Déployez les barres de support et fixez-les sur la
structure du plafond avec des vis à tôle n° 8 (M4) ou
boulons de ¼ po de diamètre et écrous.
A
D
B
C
E

Guide d’installation RDM2
Page 10
Fixation du conduit métallique
rond de 10,2 cm (4 po)
8. Fixez un conduit métallique de 10,2 cm (4 po) sur le raccord
de conduit afin d’évacuer l’air vers l’extérieur. Scellez tous
les joints avec du ruban à conduit.
9. Assurez-vous que le registre s’ouvre et se ferme librement
sans se bloquer.
Câblage
10. Reportez-vous aux directives accompagnant le ventilateur
pour connaître les diverses options de câblage électrique.
11. Installez le couvercle du boîtier électrique enlevé à l’étape 2.
Fixez-le à l’aide d’une vis à tête hexagonale n° 8-18 du
sachet de pièces du ventilateur.
12. Modèles de ventilateurs à éclairage : Raccordez le FAISCEAU
DE CÂBLES (B) de la rallonge du registre coupe-feu sur le
CONNECTEUR (K) du boîtier de câblage.
Modèles de ventilateurs sans éclairage : Le FAISCEAU
DE CÂBLES (B) de la rallonge du registre coupe-feu n’est
pas utilisé et peut être enlevé. Coupez l’attache de câble et
mettez le faisceau au rebut.
Installation du ventilateur dans
son boîtier
14. Soulevez le ventilateur directement dans son boîtier et
enclenchez-le en place.
15. Fixez le ventilateur à l’aide de (2) vis à tête hexagonale
n° 8-18 du sachet de pièces du ventilateur.
16. Branchez le moteur du ventilateur dans la prise du panneau
de câblage.
Fixation du registre coupe-feu
17. Alignez les trous du REGISTRE COUPE-FEU (M) sur ceux
de la RALLONGE (A) du ventilateur.
18. Soulevez le registre coupe-feu dans la rallonge du
ventilateur. Assurez-vous que la bride est installée comme
indiqué. L’étiquette à l’intérieur du registre indique la position
adéquate.
19. Fixez le registre coupe-feu à la rallonge du ventilateur avec
les (4) VIS À TÔLE ÀTÊTE HEXAGONALE n° 8 X 3/8 po (M)
du sac de pièces du registre.
M
A
L
K
13. Assemblez le SUPPORT (G) (fourni avec le registre
coupe-feu) sur le ventilateur, tel qu’indiqué. Fixez le support
sur les goujons du moteur avec (2) ÉCROUS HEXAGONAUX
n° 8-32 (H) fournis dans le sac de pièces du registre
coupe-feu.
H
G
Fixation du support sur le
ventilateur

Guide d’installation RDM2
Page 11
Installation de la grille
POUR LES MODÈLES DE VENTILATEUR SANS ÉCLAIRAGE
22. Pincez les RESSORTS DE LA GRILLE (P) et insérez-les
dans les encoches du cadre du registre coupe-feu. Poussez
la GRILLE (Q) contre la surface du plafond.
23. Suivez les instructions accompagnant le ventilateur pour
terminer l’installation.
POUR LES MODÈLES DE VENTILATEUR AVEC ÉCLAIRAGE
22. Raccordez le connecteur du FAISCEAU DE CÂBLES (B)
au connecteur correspondant de la grille.
23. Pincez les RESSORTS DE LA GRILLE (P) et insérez-les
dans les encoches du cadre du registre coupe-feu. Poussez
la GRILLE (Q) contre la surface du plafond.
24. Suivez les instructions accompagnant le ventilateur pour
terminer l’installation.
RETIREZ LE MASQUE AVANT D’INSTALLER LA GRILLE OU
DE FAIRE FONCTIONNER LE VENTILATEUR.
Installation du masque, finition
du plafond et pose des bordures
de soutien
20. Installez le MASQUE EN CARTON ONDULÉ (N) fourni
avec le ventilateur pour le protéger de la poussière de
construction, du plâtre, etc.
21. Finissez le plafond autour de l’ouverture du registre
coupe-feu. L’ouverture pratiquée dans le plafond ne doit pas
être plus grande que le contour du registre.
N
P
Q
Q
P
B

Guide d’installation RDM2
Page 12
Accès au ventilateur pour l’entretien
Si le ventilateur doit être entretenu ou réparé, la partie intérieure
du registre peut être retirée du boîtier extérieur sans abîmer le
matériau environnant du plafond.
Enlevez la grille et ses connexions électriques (si elle comporte un
éclairage).
Retirez les vis des bordures de soutien. Prenez soin de les remettre
en place après chaque intervention sur le ventilateur.
Enlevez les (4) vis du registre coupe-feu. Ôtez le registre
au complet pour pouvoir accéder au ventilateur. Replacez le
registre avant de faire fonctionner le ventilateur.
1101432C

RDM2
Regulador de radiación
GUÍA DE INSTALACIÓN
LEA Y CONSERVE ESTAS INSTRUCCIONES
Instalador: Deje esta guía con el dueño de la casa.
Si desea consultar la declaración de garantía, repuestos de servicio, apoyo técnico o
para registrar su producto, visite nuestro sitio web o llame:
En Estados Unidos: - Broan.com 800-637-1453 o NuTone.com 888-336-6151.
En Canadá - Broan.ca o NuTone.ca 877-896-1119
Instalación sencilla
© 2019 Broan

Guía de instalación del RDM2
Página 14
Retire el soplador y el panel
decableado
Los siguientes pasos se realizan mejor sobre una superficie
de trabajo antes de instalar el ventilador. Proteja las cubiertas
colocando una hoja corrugada debajo del ventilador.
1. Retire el soplador y todo el material de embalaje de la
cubierta del ventilador.
2. Retire el panel de cableado de la cubierta del ventilador.
3. Instale el conector de conducto que se suministra con el
ventilador.
a. Empuje el conector de conducto a través de la abertura
desde el interior de la cubierta.
b. Enganche las lengüetas y fíjelas con el tornillo #8-18 de
cabeza hexagonal incluido en la bolsa de piezas.
Instalación del conector de
conducto
Para usarse en los diseños de piso a cielo raso y techo a cielo raso con clasificación de 1, 2 o 3 horas.
Solo montaje horizontal / en cielo raso plano.
Para usarse con los siguientes modelos de ventilador:
Broan AE110-B, AE50110DC, AER110KC, AE110K, AE80K, A80-B, A80HD-B, AE50-B, AE80-B,
AE80B-B, A110-B, AE50110DCS, AE110S-B, AE80S-B, AE80BS , AE50110DCL, AE80BL-C, AE80L-C,
AE110L-C, AE80LK, AE110LK, AE50110DCSL, AE80SL-C, AE110SL-C
NuTone AEN110-B, AN80C-B, AEN50-B, AEN80-B, AEN80B-B, AN110-B, AERN50110DCKC,
AERN110K, AERN80K, AERN80KC, AEN80BS , AEN80BL-C, AEN80L-C, AEN110L-C, AERN80LK,
AERN110DCSL
Uso
VEA LOS DETALLES
EN LA MARCA DE
CLASIFICACIÓN UL
DEL PRODUCTO
LENGÜETAS

Guía de instalación del RDM2
Página 15
4. Fije la EXTENSIÓN DEL REGULADOR DE RADIACIÓN (A)
a la cubierta del ventilador.
Sólo para unidades con luz: Asegúrese de que el ARNÉS
DE CABLES (B) esté colocado arriba de los ORIFICIOS DE
ACCESO ELÉCTRICO (C) de 7/8 pulg. (22 mm) de diámetro.
5. Perfore orificios de 1/8 pulg. (3 mm) de diámetro a través de las
depresiones en la cubierta y use los (4) TORNILLOS DE CHAPA
METÁLICA #8 x 3/8 pulg. (D) y (4) SOPORTES DE METAL (E)
suministrados en la bolsa de piezas del regulador de radiación.
Fije la extensión del regulador de
radiación a la cubierta del ventilador
A
D
B
C
7. Si el ventilador se monta directamente en la estructura de
soporte del cielo raso:
a. ASEGÚRESE DE QUE EL BORDE INFERIOR
DEL REGULADOR DE RADIACIÓN ESTÉ AL
RAS CON EL LADO INTERIOR DEL CIELO RASO
TERMINADO.
b. Podrían necesitarse BLOQUES (J) adicionales para
sujetar firmemente la cubierta del ventilador a la
estructura de apoyo del cielo raso.
J
Instalación de la cubierta del
ventilador
FG
H
6. Si el ventilador se montará entre la estructura del cielo raso,
compre el juego de barras de suspensión MHB4 con su
distribuidor o concesionario local de Broan-NuTone.
a. Sujete (2) CANALES DE MONTAJE (F) a la cubierta del
ventilador o regulador de radiación con los TORNILLOS
DE CABEZA HEXAGONAL #8 (G) suministrados.
b. Instale (2) BARRAS DE SOPORTE (H) en cada lado.
c. Levante la cubierta del ventilador hasta su posición en
la estructura de soporte del cielo raso.
d. ASEGÚRESE DE QUE EL BORDE INFERIOR
DEL REGULADOR DE RADIACIÓN ESTÉ AL
RAS CON EL LADO INTERIOR DEL CIELO RASO
TERMINADO.
e. Extienda las barras de soporte y fíjelas a la estructura
del cielo raso con tornillos de chapa metálica #8 (M4) o
tornillos de ¼ pulg. de diámetro con tuercas.
E

Guía de instalación del RDM2
Página 16
Fije el conducto metálico redondo
de 4 pulgadas (10.2 cm)
8. Fije el conducto metálico redondo de 4 pulgadas (10.2 cm)
al conector de conducto y haga que el aire se descargue en
un lugar en el exterior. Selle todas las juntas con cinta para
conductos.
9. Asegúrese de que el regulador de tiro abre y cierra
libremente sin trabarse.
Conecte el cableado
10. Consulte las instrucciones suministradas con el ventilador
para ver las diferentes opciones de cableado eléctrico.
11. Instale la cubierta de la caja eléctrica que quitó en el paso 2.
Asegúrela con un tornillo #8-18 de cabeza hexagonal
suministrado en la bolsa de piezas del ventilador.
12. Modelos de ventilador con luz: Conecte el ARNÉS DE
CABLES (B) de la extensión del regulador de radiación al
CONECTOR (K) en la caja de cableado.
Modelos de ventilador sin luz: El ARNÉS DE CABLES (B)
desde la extensión del regulador de radiación no se usa
y puede ser retirado. Corte el sujetador de los cables y
deseche el arnés.
Instale el soplador en la cubierta
del ventilador
14. Presione el soplador directamente hacia arriba dentro de la
cubierta del ventilador y haga que encaje a presión en su lugar.
15. Asegure el soplador con (2) tornillos #8-18 de cabeza
hexagonal de la bolsa de piezas del ventilador.
16. Enchufe el motor del soplador en el receptáculo situado en el
panel de cableado.
Fije el regulador de radiación
17. Alinee los orificios del REGULADOR DE RADIACIÓN (L)
con los orificios en la EXTENSIÓN (A) del ventilador.
18. Empuje el regulador de radiación hacia la extensión del
ventilador. Asegúrese de que la brida esté instalada tal como
se muestra. La etiqueta que está en el interior del regulador
muestra la posición de instalación correcta.
19. Fije el regulador de radiación a la extensión del ventilador
con (4) TORNILLOS DE CHAPA METÁLICA #8 x 3/8 pulg.
(M) de la bolsa de piezas del regulador de radiación.
M
A
L
K
13. Monte el SOPORTE DE APOYO (G) (suministrado con el
regulador de radiación) en el soplador del ventilador, como
se muestra. Asegure el soporte a los montantes del motor
con dos (2) TUERCAS HEXAGONALES #8-32 (H) que se
suministran en la bolsa de piezas del regulador de radiación.
H
G
Fije el soporte de apoyo al
soplador del ventilador

Guía de instalación del RDM2
Página 17
Instale la rejilla
PARA MODELOS DE VENTILADOR SIN LUCES
22. Comprima los RESORTES DE LA REJILLA (P) y
deslícelos dentro de las lengüetas del marco del regulador
de radiación. Empuje la REJILLA (Q) hasta que esté firme
contra la superficie del cielo raso.
23. Siga las instrucciones incluidas con el ventilador para
finalizar la instalación.
PARA MODELOS DE VENTILADOR CON LUCES
22. Fije el conector del ARNÉS DE CABLES (B) al conector
correspondiente de la rejilla.
23. Comprima los RESORTES DE LA REJILLA (P) y
deslícelos dentro de las lengüetas del marco del regulador
de radiación. Empuje la REJILLA (Q) hasta que esté firme
contra la superficie del cielo raso.
24. Siga las instrucciones incluidas con el ventilador para
finalizar la instalación.
QUITE LA COBERTURA ANTES DE INSTALAR LA REJILLA O
DE ACTIVAR EL VENTILADOR.
Instale la cobertura, termine el cielo
raso e instale soportes de yeso
20. Instale la COBERTURA CORRUGADA (N) suministrada
con el ventilador a fin de proteger la unidad contra los
rociados de yeso, polvos de construcción, etc.
21. Termine el cielo raso alrededor de la abertura del regulador.
La abertura del cielo raso no debe ser más grande que el
exterior del regulador de radiación.
N
P
Q
Q
P
B

Guía de instalación del RDM2
Página 18
Función de servicio para ventiladores
Si su ventilador necesita servicio de reparación/mantenimiento, es
posible quitar el regulador interior del marco exterior sin perturbar
el material del cielo raso circundante.
Quite la rejilla y desconecte todas sus conexiones eléctricas (si
tiene luz).
Quite los tornillos de los soportes de yeso. Asegúrese de instalar
de nuevo los soportes de yeso luego de dar servicio al ventilador.
Quite los cuatro (4) tornillos del regulador de radiación. Quite por
completo el regulador de radiación para obtener acceso al soplador.
Reinstale el regulador interior antes de activar el ventilador.
1101432C

1101432C
