- DE -
5
- DE -
Original Gebrauchsanleitung
Hinweise zu dieser Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts Aquarius Fountain Set Eco 5500/7500/9500 haben
Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
D
Die in dieser Gebrauchsanleitung verwendeten Symbole haben folgende Bedeutung:
Gefahr von Personenschäden durch gefährliche elektrische Spannung
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Gefahr von Personenschäden durch eine allgemeine Gefahrenquelle
Das Symbol weist auf eine unmittelbar drohende Gefahr hin, die den Tod oder schwere Verletzungen zur
Folge haben kann, wenn die entsprechenden Maßnahmen nicht getroffen werden.
Wichtiger Hinweis für die störungsfreie Funktion.
A Verweis auf eine oder mehrere Abbildungen. In diesem Beispiel: Verweis auf Abbildung A.
Verweis auf ein anderes Kapitel.

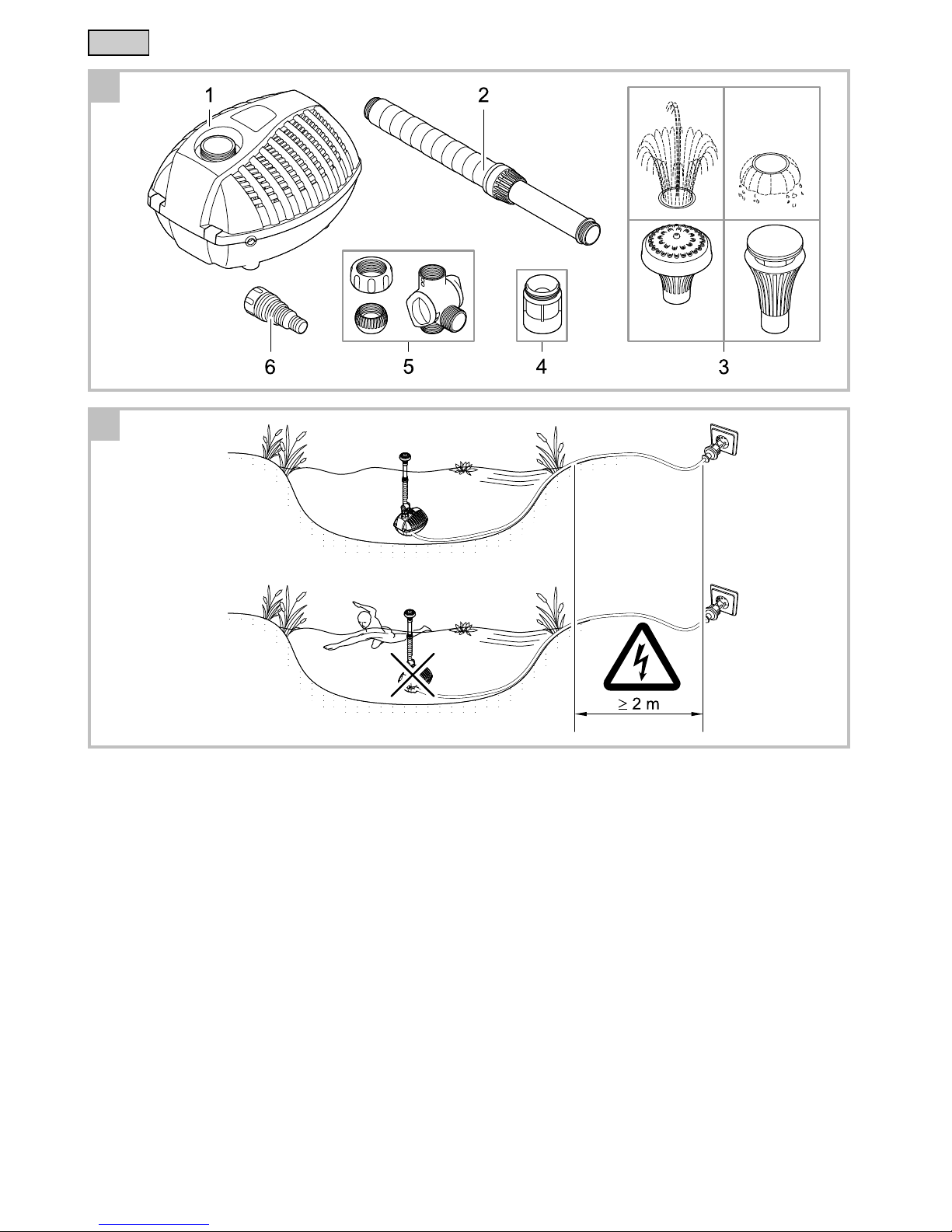

Lieferumfang

A
Aquarius Fountain Set Eco 5500/7500/9500
1 Wasserspielpumpe
2 Teleskopverlängerung
3 Düsen
4 Übergangsstück mit Feinfiltersieb
5 Durchflussregler mit Kugelgelenk und Überwurfmutter
6 Stufenschlauchtülle
Produktbeschreibung
Aquarius Fountain Set Eco 5500/7500/9500 ist eine Wasserspielpumpe für Gartenteiche, Zierbrunnen und Bachläufe.
Temperaturschutz durch eingebauten Temperaturwächter.
Schwenkbare Teleskopverlängerung mit verschiedenen Düsen.
Zweiter, separat regulierbarer Ausgang.
Bestimmungsgemäße Verwendung
Aquarius Fountain Set Eco 5500/7500/9500, im weiteren "Gerät" genannt, darf ausschließlich wie folgt verwendet wer-
den:
Zum Pumpen von normalem Teichwasser für Springbrunnen und Fontänen.
Betrieb unter Einhaltung der technischen Daten.
Betrieb unter Einhaltung der empfohlenen Wasserwerte.
Für das Gerät gelten folgende Einschränkungen:
Nicht in Schwimmteichen verwenden.
Niemals andere Flüssigkeiten als Wasser fördern.
Niemals ohne Wasserdurchfluss betreiben.
Nicht für gewerbliche oder industrielle Zwecke verwenden.
Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
Nicht an die Hauswasserversorgung anschließen.
Downloaded from www.watergardeningdirect.com

- DE -
6
Sicherheitshinweise
Von diesem Gerät können Gefahren für Personen und Sachwerte ausgehen, wenn das Gerät unsachgemäß bzw. nicht
dem Verwendungszweck entsprechend eingesetzt wird oder wenn die Sicherheitshinweise nicht beachtet werden.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung
und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
Gefahren durch die Kombination von Wasser und Elektrizität
Die Kombination von Wasser und Elektrizität kann bei nicht vorschriftsmäßigem Anschluss oder unsachgemäßer
Handhabung zum Tod oder zu schweren Verletzungen durch Stromschlag führen.
Bevor Sie in das Wasser greifen, immer alle im Wasser befindlichen Geräte spannungsfrei schalten.
Vorschriftsmäßige elektrische Installation
Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer
Elektrofachkraft vorgenommen werden.
Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fach-
kraft umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler
Normen, Vorschriften und Bestimmungen.
Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung überein-
stimmen. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anlei-
tung.
Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maximal 30 mA
abgesichert sein.
Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeig-
net sein (spritzwassergeschützt).
Schützen Sie Steckerverbindungen vor Feuchtigkeit.
Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
Sicherer Betrieb
Bei defekten elektrischen Leitungen oder defektem Gehäuse darf das Gerät nicht betrieben werden.
Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
Verlegen Sie Leitungen geschützt vor Beschädigungen und achten Sie darauf, dass niemand darüber fallen kann.
Öffnen Sie das Gehäuse des Gerätes oder zugehöriger Teile nur, wenn Sie dazu in der Anleitung ausdrücklich auf-
gefordert werden.
Führen Sie nur Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Wenden Sie sich an eine autori-
sierte Kundendienststelle oder im Zweifelsfall an den Hersteller, wenn sich Probleme nicht beheben lassen.
Verwenden Sie nur Original-Ersatzteile und -Zubehör für das Gerät.
Nehmen Sie niemals technische Änderungen am Gerät vor.
Die Anschlussleitungen können nicht ersetzt werden. Bei einer beschädigten Leitung muss das Gerät bzw. die Kom-
ponente entsorgt werden.
Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten!
Halten Sie die Steckdose und den Netzstecker trocken.
Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 20 Zentimeter Abstand zwischen Implantat und Magnet einhal-
ten.
Downloaded from www.watergardeningdirect.com

- DE -
7
Aufstellen und Anschließen
Gerät zusammenbauen
So gehen Sie vor:
C
Durchflussregler, Überwurfmutter, Kugelgelenk, Übergangsstück zusammenbauen und auf den Pumpenausgang
schrauben.
Die Teleskopverlängerung mit gewünschter Düse auf den Durchflussregler schrauben.
Die Stufenschlauchtülle auf den Durchflussregler schrauben, falls ein Bachlauf gespeist werden soll.
Die Teleskopverlängerung ausrichten und Überwurfmutter am Kugelgelenk handfest anziehen.
Gerät aufstellen
B
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen beim Betrieb dieses Gerätes in einem Schwimmteich.
Schutzmaßnahmen:
Gerät nicht in einem Schwimmteich betreiben.
Nationale und regionale Vorschriften einhalten.
Hinweis!
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf. schneller und
muss vorzeitig ersetzt werden.
Abhilfe:
Den Teich bzw. das Becken gründlich reinigen, bevor die Pumpe aufgestellt wird.
Die Pumpe ca. 200 mm über den Teichboden aufstellen, um das Ansaugen von verschlammtem Wasser
zu vermeiden.
Das Gerät im Teich auf einem festen, schlammfreien Untergrund waagerecht so aufstellen, dass es komplett mit
Wasser bedeckt ist.
Inbetriebnahme
Achtung! Verletzungsgefahr durch unerwartetes Anlaufen.
Die Temperaturüberwachung schaltet das Gerät bei Überlastung automatisch aus. Nach Abkühlung wird das
Gerät automatisch wieder eingeschaltet.
Mögliche Folgen: Verletzungsgefahr durch schnell drehende Teile.
Schutzmaßnahmen: Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
Empfindliche elektrische Bauteile!
Mögliche Folge: Das Gerät wird zerstört.
Schutzmaßnahme: Gerät nicht an eine dimmbare Stromversorgung anschließen.
So stellen Sie die Stromversorgung her:
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein, wenn die Stromverbindung hergestellt
ist.
Ausschalten: Gerät vom Netz trennen.
Environmental Function Control (EFC)
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten, ca. zweiminütigen Selbsttest (Environ-
mental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf / Blockierung oder im getauchten
Zustand befindet. Im Falle von Trockenlauf / bei Blockierung schaltet die Pumpe automatisch nach ca. 90 Sekunden
aus. Im Störfall unterbrechen Sie die Stromzufuhr und „fluten Sie die Pumpe“ bzw. entfernen Sie das Hindernis. Da-
nach können Sie das Gerät wieder in Betrieb nehmen.
Downloaded from www.watergardeningdirect.com

- DE -
8
Einstellungen
D
Wasserbild und Durchflussmenge einstellen:
Am Durchflussregler drehen, bis die Düse das gewünschte Wasserbild darstellt.
Am Durchflussregler drehen, bis die gewünschte Durchflussmenge für den Bachlauflauf erreicht ist.
Störungsbeseitigung
Störung Ursache
A
bhilfe
Die Pumpe läuft nicht an Netzspannung fehlt

Netzspannung überprüfen
Zuleitungen kontrollieren
Pumpe fördert nicht Filtergehäuse verstopft Filterschalen reinigen
Starke Wasserverschmutzung Pumpe reinigen. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wieder
ein.
Laufeinheit ist blockiert Netzstecker ziehen und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Fontänenhöhe ungenügend oder unregelmäßig Hauptstromregler zu weit zugedreht Hauptstromregler einstellen
Düse verstopft Düse/Sieb reinigen
Laufeinheit verschmutzt Reinigen
Schlauch verstopft oder defekt Schlauch reinigen/ersetzen
Zuleitung geknickt Zuleitung prüfen ggf. ersetzen
Zu hohe Verluste in der Zuleitung Schlauchlänge auf nötiges Minimum reduzie-
ren
Rotor verschlissen Rotor austauschen
Filter/Sieb verschmutzt oder verstopft Filter/Sieb reinigen
Pumpe schaltet nach kurzer Laufzeit ab Starke Wasserverschmutzung Pumpe reinigen. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wieder
ein.
Wassertemperatur zu hoch Maximale Wassertemperatur von +35 °C ein-
halten. Nach Abkühlen des Motors schaltet
sich die Pumpe automatisch wieder ein.
Laufeinheit ist blockiert Netzstecker ziehen und Hindernis entfernen.
Anschließend Pumpe wieder einschalten.
Pumpe ist trocken gelaufen Pumpe fluten. Bei Betrieb im Teich das Gerät
vollständig untertauchen.
Reinigung und Wartung
Achtung! Gefährliche elektrische Spannung.
Mögliche Folgen: Tod oder schwere Verletzungen.
Schutzmaßnahmen:
Elektrische Geräte und Installationen mit Bemessungsspannung U > 12 V AC oder U >30 V DC, die im
Wasser liegen: Geräte und Installationen spannungsfrei schalten, bevor Sie ins Wasser greifen.
Vor Arbeiten am Gerät, Gerät spannungsfrei schalten.
Gegen unbeabsichtigtes Wiedereinschalten sichern.
Gerät reinigen
Hinweis!
Empfehlung zur regelmäßigen Reinigung:
Das Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da dadurch das Gehäuse
angegriffen oder die Funktion beeinträchtigt werden kann.
Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
Downloaded from www.watergardeningdirect.com

- DE -
9

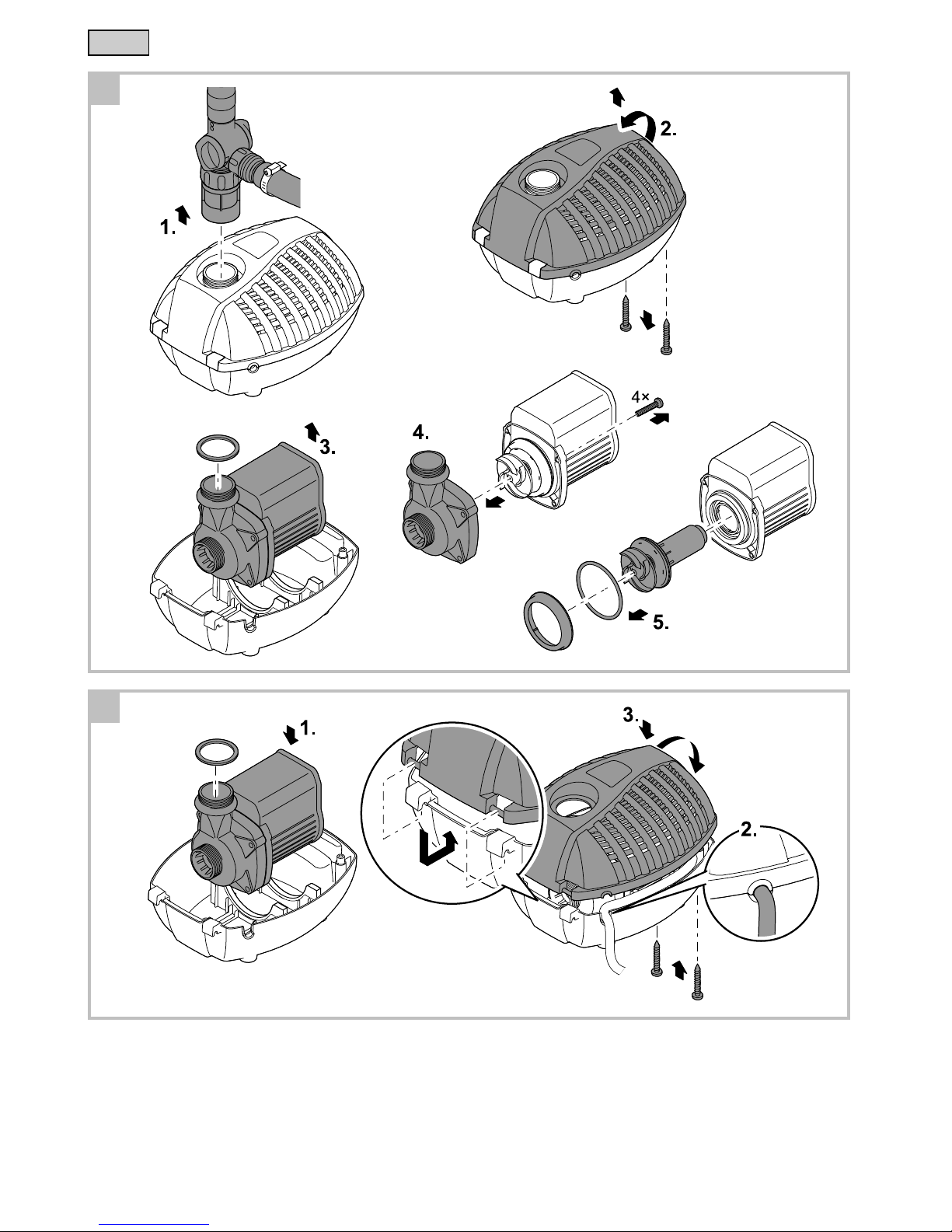

Pumpe reinigen
So gehen Sie vor:
E
Das Übergangsstück abschrauben.
Die beiden Schrauben entfernen und die Filtergehäuse öffnen.
Die Pumpe entnehmen.
Die Schrauben des Pumpengehäuses entfernen und das Pumpengehäuse abziehen.
Die Laufeinheit herausziehen (Magnetwiderstand).
Alle Teile reinigen.
Gerät zusammenbauen
So gehen Sie vor:
F
Die Pumpe in die Filterschale setzen.
Die Anschlussleitung durch die Kabelöffnung im Filtergehäuse führen.
Den Filterdeckel aufsetzen, die beiden Schrauben eindrehen und handfest anziehen.
Das Übergangsstück mit Flachdichtung aufschrauben.
Entsorgung
Dieses Gerät darf nicht als Hausmüll entsorgt werden! Nutzen Sie bitte das dafür vorgesehene Rücknahme-
system. Machen Sie das Gerät vorher durch Abschneiden der Kabel unbrauchbar.
Lagern/Überwintern
Bei Frost muss das Gerät deinstalliert werden. Führen Sie eine gründliche Reinigung durch und prüfen Sie das Gerät
auf Beschädigungen.
Bewahren Sie das Gerät in Wasser getaucht oder mit Wasser befüllt und frostfrei auf. Den Stecker nicht
überfluten!
Verschleißteile
Die Laufeinheit ist ein Verschleißteil und unterliegt nicht der Gewährleistung.
Downloaded from www.watergardeningdirect.com

- EN -
10
- EN -
Translation of the original Operating Instructions
Information about these operating instructions
Welcome to OASE Living Water. You made a good choice with the purchase of this product Aquarius Fountain Set
Eco 5500/7500/9500.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
GB
The symbols used in this operating manual have the following meanings:
Risk of injury to persons due to dangerous electrical voltage
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Risk of personal injury caused by a general source of danger
This symbol indicates an imminent danger, which can lead to death or severe injuries if the appropriate
measures are not taken.
Important information for trouble-free operation.
A Reference to one or more figures. In this example: Reference to Fig. A.
Reference to another section.
Scope of delivery

A
Aquarius Fountain Set Eco 5500/7500/9500
1 Fountain pump
2 Telescopic extension
3 Nozzles
4 Transition piece with fine filter screen
5 Flow regulator with ball joint and union nut
6 Stepped hose adapter
Product Description
Aquarius Fountain Set Eco 5500/7500/9500 is a fountain pump for garden ponds, ornamental fountains and water
courses.
Temperature protection by integrated temperature monitor.
Pivoting telescopic extension with various nozzles.
Second, separately adjustable outlet.
Intended use
Aquarius Fountain Set Eco 5500/7500/9500, referred to in the following as "unit", may only be used as specified in the
following:
For pumping normal pond water for water features and fountains.
Operation under observance of the technical data.
Operation under observance of the recommended water quality.
The following restrictions apply to the unit:
Do not use in swimming ponds.
Never use the unit to convey fluids other than water.
Never run the unit without water.
Do not use for commercial or industrial purposes.
Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
Do not connect to the domestic water supply.
Downloaded from www.watergardeningdirect.com

- EN -
11
Safety information
Hazards to persons and assets may emanate from this unit if it is used in an improper manner or not in accordance
with its intended use, or if the safety instructions are ignored.
This unit can be used by children from the age of 8 and by persons
with physical, sensory or mental impairments or lack of experience
and knowledge, as long as they are supervised or instructed on how
to use the unit safely and are able to understand the potential haz-
ards. Do not allow children to play with the unit. Do not allow children
to clean or maintain the unit without close supervision.
Hazards encountered by the combination of water and electricity
The combination of water and electricity can lead to death or severe injury from electrocution, if the unit is incorrectly
connected or misused.
Prior to reaching into the water, always switch off the mains voltage to all units used in the water.
Correct electrical installation
Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regu-
lations.
For your own safety, please consult a qualified electrician.
The device may only be connected if the electrical data of the device and the power supply coincide. The device
data is to be found on the device type plate, on the packaging or in this manual.
Ensure that the unit is fused for a rated fault current of max. 30 mA by means of a fault current protection device.
Extension cables and power distributors (e. g. outlet strips) must be suitable for outdoor use.
Protect the plug connections from moisture.
Only plug the unit into a correctly fitted socket.
Safe operation
Never operate the unit if either the electrical cables or the housing are defective!
Do not carry or pull the unit by its electrical cable.
Route cords/hoses/lines in a way that they are protected against damage, and ensure that they do not present a
tripping obstacle.
Only open the unit housing or its attendant components, when this is explicitly required in the operating instructions.
Only execute work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, when in doubt, the manufacturer.
Only use original spare parts and accessories for the unit.
Never carry out technical modifications to the unit.
The power connection cables cannot be replaced. When the cable is damaged, the unit or the component needs to
be disposed of.
Only operate the unit if no persons are in the water!
Keep the socket and power plug dry.
The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-
makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 20 cm away from implanted
devices.
Downloaded from www.watergardeningdirect.com

- EN -
12
Installation and connection
Reassembling the unit
How to proceed:
C
Fit the flow regulator, union nut, ball joint and transition piece together and screw onto the pump outlet.
Screw the telescopic extension with the desired nozzle onto the flow regulator.
Screw the stepped hose adapter onto the flow regulator for feeding a water course if applicable.
Align the telescopic extension and hand tighten the union nut on the ball joint.
Set-up the unit
B
Attention! Dangerous electrical voltage.
Possible consequences: Death or serious injuries due to operation of this unit in a swimming pond.
Protective measures:
Do NOT use this unit in a swimming pond.
Adhere to national and regional regulations.
Note!
If the pump is used for conveying excessively soiled water, the impeller unit will be subject to increased wear
and will require earlier replacement.
Remedy:
Thoroughly clean the pond or pool before installing the pump.
Install the pump approx. 200 mm above the floor of the pond to avoid excessively soiled water from being
drawn into the pump.
Install the unit in the pond in a horizontal position on firm, sludge-free ground and ensure that it is completely cov-
ered with water.
Start-up
Attention! Risk of injury due to unexpected start-up.
The temperature monitor switches the unit off automatically in the event of overload. The unit is switched on
again automatically as soon as it has cooled down.
Possible consequences: Risk of injury due to fast rotating components.
Protective measures: Always isolate the unit (switch off and disconnect from the power supply) before
starting any work on the unit.
Sensitive electrical components.
Possible consequences: The device will be destroyed.
Protective measure: Do not connect the unit to a dimmable power supply.
This is how to connect the power supply:
Switching on: Connect the unit to the mains. The unit switches on as soon as the power connection is established.
Switching off: Disconnect the unit from the mains.
Environmental Function Control (EFC)
When started up, the pump automatically performs a pre-programmed self-test of approx. two minutes length (En-
vironmental Function Control (EFC)). The pump detects if it is running dry / blocked or submerged. The pump
switches off automatically after approx. 90 seconds if it runs dry (is blocked). In the event of a malfunction, disconnect
the power supply and flood the pump or remove the obstacle. Following this, the unit can be restarted.
Downloaded from www.watergardeningdirect.com

- EN -
13
Adjustments
D
Setting the spray pattern and flow rate:
Adjust the flow regulator so that the nozzle produces the desired spray pattern.
Adjust the flow regulator to achieve the desired flow rate for the water course.
Remedy of faults
Malfunction Cause Remedy
Pump does not start No mains voltage

Check the mains voltage.
Check supply lines.
Pump does not deliver. Filter housing clogged Clean strainer casings
Excessively soiled water Clean the pump. The pump automatically swit-
ches on again once the motor has cooled
down.
The impeller unit is blocked Disconnect the power supply and remove
obstacle. Then switch the pump on again.
Fountain height insufficient or inconsistent Main flow regulator closed too far Adjust main flow regulator
Nozzle blocked Clean nozzle/screen
Impeller unit soiled Clean
Hose clogged or defective Clean/replace hose
Hose kinked Check hose and replace if necessary
Excessive loss due to friction in the hose Reduce hose length to reduce frictional loss
Rotor worn Replace rotor
Filter/screen soiled or clogged Clean filter/screen
Pump switches off after a short running period. Excessively soiled water Clean the pump. The pump automatically swit-
ches on again once the motor has cooled
down.
Water temperature too high Note maximum water temperature of +35°C.
The pump automatically switches on again
once the motor has cooled down.
The impeller unit is blocked Disconnect the power supply and remove
obstacle. Then switch the pump on again.
Pump has run dry. Flood the pump. Fully submerge the pump for
operation in the pond.
Maintenance and cleaning
Attention! Dangerous electrical voltage.
Possible consequences: Death or severe injury.
Protective measures:
Electrical units and installations with a rated voltage of U > 12 V AC or U >30 V DC located in the water:
Isolate the units and installations (switch off and disconnect from the power supply) before reaching into
the water.
Isolate the unit before starting any work.
Secure the unit to prevent unintentional switching on.
Cleaning the unit
Note!
Recommendation on regular cleaning:
Clean the pump as required but at least twice a year.
Never use aggressive cleaning agents or chemical solutions. These could attack the housing surface or impair the
function.
Recommended cleaning agent for removing stubborn limescale deposits:
– Pump cleaning agent PumpClean from OASE.
– Vinegar- and chlorine-free household cleaning agent.
After cleaning, thoroughly rinse all parts in clean water.
Downloaded from www.watergardeningdirect.com

- EN -
14
Cleaning the pump
How to proceed:
E
Unscrew the transition piece.
Remove the two screws and open the filter housing.
Take out the pump.
Remove the screws of the pump casing and pull off the pump casing.
Pull out the impeller unit (magnetic resistance).
Clean all parts.
Reassembling the unit
How to proceed:
F
Place the pump into the strainer casing.
Route the connection cable through the cable opening in the filter housing.
Replace the filter cover, turn in the two screws and hand tighten.
Screw on the transition piece together with the flat seal.
Disposal
Do not dispose of this unit with domestic waste! For disposal purposes, please use the return system provided.
Disable the unit beforehand by cutting off the cables.
Storage/Over-wintering
Remove the unit at temperatures below zero degrees centigrade. Thoroughly clean and check the unit for damage.
Store the unit immersed in water or filled with water in a frost-free place. Do not flood the power plug!
Wear parts
The impeller unit is a wearing part and does not fall under the warranty.
Downloaded from www.watergardeningdirect.com

- FR -
15
- FR -
Traduction de la notice d'emploi originale
Remarques relatives à cette notice d'emploi
Bienvenue chez OASE Living Water. Avec l'acquisition du produit, Aquarius Fountain Set Eco 5500/7500/9500 vous
avez fait le bon choix.
Avant la première utilisation de l'appareil, lire attentivement cette notice d'emploi et se familiariser avec l'appareil. Tous
les travaux effectués avec et sur cet appareil devront être exécutés conformément aux directives ci-jointes.
Respecter impérativement les consignes de sécurité relatives à une utilisation correcte et en toute sécurité.
Conserver soigneusement cette notice d'emploi. Lors d'un changement de propriétaire, prière de transmettre égale-
ment cette notice d'emploi.
Symboles dans cette notice d'emploi
F
Les symboles utilisés dans cette notice d'emploi ont les significations suivantes :
Risque de dommages aux personnes dû à une tension électrique dangereuse
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Risque de dommages aux personnes dû à une source de danger générale
Le symbole attire l'attention sur un danger directement imminent pouvant entraîner la mort ou des blessures
graves si les mesures correspondantes ne sont pas prises.
Consigne importante pour un fonctionnement exempt de dérangement.
A Renvoi à une ou à plusieurs illustrations. Pour cet exemple : renvoi à l'illustration A.
Renvoi à une autre section.
Pièces faisant partie de la livraison

A
Aquarius Fountain Set Eco 5500/7500/9500
1 Pompe de jet d'eau
2 Rallonge télescopique
3 Buses
4 Pièce de transition avec panier filtre fin
5 Régulateur de débit avec joint à rotule et écrou-raccord
6 Embout de tuyau à étages
Description du produit
Aquarius Fountain Set Eco 5500/7500/9500 est une pompe de jet d'eau pour étangs de jardin, fontaines décoratives et
petits cours d'eau.
Contrôle de la température par le biais d'un contrôleur thermique incorporé.
Rallonge télescopique pivotante avec différentes buses.
Seconde sortie réglable séparément.
Utilisation conforme à la finalité
Aquarius Fountain Set Eco 5500/7500/9500, appelé par la suite «appareil», doit être utilisé exclusivement comme suit :
Pour le pompage d’eau normale d’étang/de bassin pour des jets d’eau et des fontaines.
Exploitation dans le respect des données techniques.
Exploitation dans le respect des valeurs d'eau recommandées
Les restrictions suivantes sont valables pour l'appareil :
Ne pas utiliser dans des piscines naturelles.
Ne jamais refouler des liquides autres que de l'eau.
Ne jamais utiliser sans débit d'eau.
Ne pas utiliser à des fins commerciales ou industrielles.
Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des matériaux facilement in-
flammables ou explosifs.
A ne pas raccorder à l'alimentation en eau potable.
Downloaded from www.watergardeningdirect.com

- FR -
16
Consignes de sécurité
Toutefois des situations à risque pour les personnes ou les biens peuvent survenir avec cet appareil lorsque celui-ci
est utilisé de manière non appropriée, voire non conforme à sa finalité ou lorsque les informations de sécurité ne sont
pas respectées.
Attention :
Dans le cas où cet appareil serait utilisé par des mineurs de moins
de 8 ans ainsi que par des personnes souffrant d'un handicap mental
ou plus généralement par des personnes manquant d'expérience, un
adulte averti devra être présent, qui renseignera le mineur ou la per-
sonne fragilisée concernée sur le bon emploi de ce matériel. Les en-
fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant
sans surveillance pour le nettoyage ou l'entretien.
Dangers dus à la combinaison d'eau et d'électricité
La combinaison d'eau et d'électricité peut entraîner des blessures graves ou la mort par électrocution en présence
de raccordements non conformes ou d'une utilisation inappropriée.
Toujours mettre hors tension tous les appareils se trouvant dans l'eau avant tout contact avec l'eau.
Installation électrique correspondant aux prescriptions
Les installations électriques doivent répondre aux règlements d'installation nationaux et leur exécution est exclusi-
vement réservée à un technicien électricien.
Une personne est considérée comme technicien électricien lorsqu'elle est capable et habilitée à apprécier et réaliser
les travaux qui lui sont confiés en raison de sa formation technique, de ses connaissances et de son expérience.
Travailler en tant que technicien consiste également à identifier d'éventuels dangers et à respecter les normes
régionales et nationales, les règlements et les dispositions en vigueur qui se rapportent aux tâches à exécuter.
En cas de questions et de problèmes, prière de vous adresser à un technicien électricien.
Le raccordement de l'appareil est autorisé uniquement lorsque les caractéristiques électriques de l'appareil et de
l'alimentation électrique correspondent. Les caractéristiques de l'appareil sont indiquées sur la plaque signalétique
de l'appareil, sur l'emballage ou dans cette notice d'emploi.
Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un
courant assigné de 30 mA maximum.
Les câbles de rallonge et le distributeur de courant (par ex. blocs multiprises) doivent être conçus pour une utilisa-
tion en extérieur (protégé contre les projections d'eau).
Protéger les raccordements à fiche contre l'humidité.
Raccorder l'appareil uniquement à une prise installée conformément à la réglementation.
Exploitation sécurisée
En cas de lignes électriques défectueuses ou de carter défectueux, il est interdit d'exploiter l'appareil.
Ni porter, ni tirer l'appareil par le câble électrique.
Poser les câbles de manière à ce qu'ils soient protégés contre d'éventuels endommagements et veiller à ce que
personne ne puisse trébucher.
Ouvrir le carter de l'appareil ou des éléments s'y rapportant uniquement si cela est expressément sollicité dans la
notice d'emploi.
Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. S'il est impossi-
ble de remédier aux problèmes, contacter le SAV agréé ou en cas de doute le constructeur.
N'utiliser que des pièces de rechange et des accessoires d'origine pour l'appareil.
Ne jamais procéder à des modifications techniques sur l'appareil.
Les câbles de raccordement ne sont pas interchangeables. Au cas où un câble de raccordement serait endom-
magé, l'appareil ou le composant doit être éliminé.
Ne pas utiliser l'appareil lorsque des personnes se trouvent dans l'eau !
Tenir la prise de courant et la prise de secteur au sec.
L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un im-
pact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance d'au moins 20 cm
entre l'implant et l'aimant.
Downloaded from www.watergardeningdirect.com

- FR -
17
Mis en place et raccordement
Assemblage de l'appareil
Voici comment procéder :
C
Monter le régulateur de débit, l'écrou-raccord, le joint à rotule et la pièce de transition et les visser sur la sortie de
pompe.
Visser la rallonge télescopique avec la buse souhaitée sur le régulateur de débit.
Dans le cas où un cours d'eau doit être alimenté, visser l'embout de tuyau à étages sur le régulateur de débit.
Ajuster la rallonge télescopique et visser à la main l'écrou-raccord sur le joint à rotule.
Mise en place de l'appareil
B
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : Mort ou blessures graves découlant du fonctionnement de cet appareil dans un
étang de baignade.
Mesures de protection :
Ne pas utiliser l'appareil dans un étang de baignade.
Respecter les règlements nationaux et régionaux.
Remarque !
Une eau très envasée peut provoquer l'usure plus rapide de l'unité de marche de la pompe et demander son
remplacement prématuré.
Remède :
Nettoyer minutieusement l'étang ou le bassin avant d'installer la pompe.
Installer la pompe à environ 200 mm au-dessus du fond de l'étang pour éviter l'aspiration d'eau envasée.
Poser l'appareil à l'horizontale dans l'étang, sur une surface stable et exempte de vase, de manière à ce qu'il soit
totalement immergé.
Mise en service
Attention ! Risque de blessure découlant d'un démarrage incontrôlé.
La surveillance de la température coupe automatiquement l'appareil en cas de surchauffe. L'appareil se re-
met automatiquement en marche après son refroidissement.
Conséquences possibles : Risque de blessure découlant de pièces tournant vite.
Mesures de protection : avant d'exécuter des travaux sur l'appareil, en couper la tension.
Composants électriques fragiles.
Conséquence éventuelle : L'appareil en serait détruit.
Mesure de protection : Ne pas raccorder l'appareil à une alimentation en courant avec variateur.
Méthode pour établir l'alimentation en courant :
Mise en circuit : Brancher l'appareil sur la tension secteur. L'appareil se met immédiatement en marche dès que la
connexion avec le réseau est établie.
Mise hors circuit : Débrancher l'appareil de la tension secteur.
Environmental Function Control (EFC)
A sa mise en service, la pompe effectue automatiquement un auto-contrôle préprogrammé d’une durée d’environ 2
minutes (Environmental Function Control (EFC)). La pompe passe reconnaît si elle se trouve en marche à sec / à
l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après
env. 90 secondes. Lors d’un dérangement, couper l'alimentation électrique, "immerger la pompe" ou bien retirer l’obs-
tacle. Vous pouvez ensuite remettre l’appareil en service.
Downloaded from www.watergardeningdirect.com

- FR -
18
Réglages
D
Régler le jet d'eau et le débit de la pompe :
Tourner la vanne régulatrice jusqu'à ce que le jeu d'eau voulu soit obtenu.
Tourner la vanne régulatrice jusqu'à ce que le débit d'eau voulu pour le cours d'eau soit obtenu.
Élimination des dérangements
Défaut Cause Remède
La pompe ne démarre pas La tension secteur manque

Vérifier la tension secteur
Contrôler les lignes d'alimentation
La pompe ne refoule pas Corps de filtre colmaté Nettoyer les enveloppes filtrantes
Pollution d'eau excessive Nettoyer la pompe Après le refroidissement du
moteur, la pompe se remet automatiquement
en service.
L'unité de fonctionnement est bloquée Débrancher la fiche de secteur et enlever
l'obstacle. Remettre ensuite la pompe en
circuit.
La hauteur du jet d'eau est insuffisante ou
irrégulière Régulateur d'intensité de courant trop fermé Régler le régulateur d'intensité de courant
L'ajutage est bouché Nettoyer l'ajutage/tamis
L'unité de fonctionnement est encrassée La nettoyer
Tuyau bouché ou défectueux Nettoyer/remplacer le tuyau
Ligne d'alimentation pliée Contrôler la conduite d'amenée, la remplacer le
cas échéant
Il y a des pertes trop importantes dans la con-
duite d'amenée Réduire la longueur du tuyau au minimum re- quis
Le rotor est usé Remplacer le rotor
Le filtre/tamis est encrassé ou colmaté Nettoyer le filtre/tamis
La pompe s'arrête après une courte période de
marche Pollution d'eau excessive Nettoyer la pompe Après le refroidissement du moteur, la pompe se remet automatiquement
en service.
Température d'eau excessive Maintenir la température maximale de l'eau de
+ 35 °C. Après le refroidissement du moteur, la
pompe se remet automatiquement en service.
L'unité de fonctionnement est bloquée Débrancher la fiche de secteur et enlever
l'obstacle. Remettre ensuite la pompe en
circuit.
La pompe a marché à sec Immerger la pompe. Pour le fonctionnement
dans la pièce d'eau, immerger complètement
l'appareil.
Nettoyage et entretien
Attention ! Tension électrique dangereuse.
Conséquences éventuelles : mort ou blessures graves.
Mesures de sécurité :
Appareils électriques et installations avec une tension assignée U > 12 V CA ou U >30 V CC, qui se trou-
vent dans l'eau : couper la tension des appareils et des installations avant de mettre les mains dans l’eau.
Avant d'exécuter des travaux sur l'appareil, couper la tension de l'appareil.
Le protéger contre toute remise en circuit incontrôlée.
Nettoyage de l'appareil
Remarque !
Recommandations pour un nettoyage régulier :
Nettoyer l'appareil lorsque nécessaire, mais au moins 2 fois par an.
N'utiliser en aucun cas des produits de nettoyage agressifs ou des solutions chimiques qui risqueraient d'attaquer le
boîtier ou d'entraver le fonctionnement.
Produits de nettoyage recommandés en cas d'entartrages tenaces :
– Nettoyant pour pompe PumpClean de OASE.
– Détergents ménagers exempts de vinaigre et de chlore.
Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Downloaded from www.watergardeningdirect.com

- FR -
19
Nettoyage de la pompe
Voici comment procéder :
E
Dévisser la pièce de transition.
Retirer les deux vis et ouvrir les boîtiers de filtre.
Enlever la pompe.
Enlever les vis du boîtier de la pompe et le retirer.
Enlever l'unité de fonctionnement (résistance magnétique).
Nettoyer toutes les pièces.
Assemblage de l'appareil
Voici comment procéder :
F
Mettre la pompe dans la cuvette du filtre.
Faire passer le câble de raccordement dans le boîtier du filtre via l'ouverture.
Poser le couvercle du filtre, insérer les deux vis et serrer à la main.
Visser la pièce de transition avec un joint plat.
Recyclage
L'appareil ne doit pas être jeté avec les ordures ménagères ! Prière d'utiliser le système de reprise prévu à cet
effet. Rendez l'appareil inutilisable en sectionnant le câble auparavant.
Stockage/entreposage pour l'hiver
Il est nécessaire de retirer l'appareil en cas de gel. Effectuer un nettoyage approfondi et contrôler la présence éven-
tuelle de dommages sur l’appareil.
Stocker l'appareil immergé dans l'eau ou rempli d'eau et à l'abri du gel. La prise ne doit pas se trouver sous
l'eau !
Pièces d'usure
L'unité de fonctionnement est une pièce d'usure et n'est pas couverte par la garantie.
Downloaded from www.watergardeningdirect.com

- NL -
20
- NL -
Vertaling van de oorspronkelijke gebruiksaanwijzing
Instructies betreft deze gebruiksaanwijzing
Welkom bij OASE Living Water. Met de aanschaf van het product Aquarius Fountain Set Eco 5500/7500/9500 heeft
u een goede keuze gemaakt.
Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het ap-
paraat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze
conform de onderhavige handleiding zijn.
Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften.
Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het ap-
paraat van eigenaar verwisselt.
Symbolen in deze handleiding
NL
De in deze gebruiksaanwijzing gebruikte symbolen hebben de volgende betekenis:
Gevaar voor persoonlijke schade door gevaarlijke elektrische spanning
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Gevaar voor persoonlijke schade door een algemene gevarenbron
Het symbool wijst op een onmiddellijk dreigend gevaar, dat de dood of zware verwondingen tot gevolg kan
hebben als geen passende maatregelen worden getroffen.
Belangrijke aanwijzing voor een storingsvrije werking.
A Verwijst naar één of meer afbeeldingen. In dit voorbeeld: Verwijst naar afbeelding A.
Zie naar een ander hoofdstuk.
Leveringsomvang

A
Aquarius Fountain Set Eco 5500/7500/9500
1 Waterpartijpomp
2 Uitschuifbaar gedeelte
3 Spuitmonden
4 Overgangsstuk met fijne filterzeef
5 Debietregelaar met kogelkoppeling en wartelmoer
6 Slangnippel
Productbeschrijving
Aquarius Fountain Set Eco 5500/7500/9500 is een waterpartijpomp voor tuinvijvers, decoratieve fonteinen en water-
stroompjes.
Temperatuurbescherming met ingebouwde temperatuurmonitor.
Draaibaar uitschuifbaar gedeelte met diverse spuitmonden.
Tweede, apart regelbare uitgang.
Beoogd gebruik
Aquarius Fountain Set Eco 5500/7500/9500, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt:
Voor het verpompen van normaal vijverwater voor springbronnen en fonteinen.
Gebruik onder naleving van de technische gegevens.
Gebruik onder naleving van de aanbevolen waterwaarden.
De volgende inperkingen gelden voor het apparaat:
Niet gebruiken in zwemvijvers.
Transporteer nimmer andere vloeistoffen dan water.
Nooit gebruiken zonder doorstromend water.
Niet gebruiken voor commerciële of industriële doeleinden.
Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen.
Niet op de drinkwatervoorziening aansluiten.
Downloaded from www.watergardeningdirect.com
