Oase ProMax Garden Automatic 3500 User manual

ProMaxGardenAutomatic3500|4000|5000|6000/5
43921_Oase_GA_ProMax_GardenAutomatic-3500-6000_DE_A5_1015.indd 1 13.10.15 14:18
Ihr Pumpen Experte

2 ProMax Garden Automatic 3500/4000/5000/6000
A
POX0032
B C
POX0026 POX0027
D
POX0043

�
3
E
POX0028

4 ProMax Garden Automatic 3500/4000/5000/6000
Original Gebrauchsanleitung
ÜBER DIESE
GEBRAUCHSANLEITUNG
Willkommen bei OASE Living Water. Mit
dem Kauf des Produkts ProMax Garden
Automatic 3500/4000/5000/6000 haben
Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des
Gerätes die Anleitung sorgfältig und ma-
chen Sie sich mit dem Gerät vertraut. Alle
Arbeiten an und mit diesem Gerät dürfen
nur gemäß der vorliegenden Anleitung
durchgeführt werden.
Beachten Sie unbedingt die Sicherheits-
hinweise für den richtigen und sicheren
Gebrauch.
Bewahren Sie diese Anleitung sorgfältig
auf. Bei Besitzerwechsel geben Sie bitte
die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind
durch Signalworte klassiziert, die das
Ausmaß der Gefährdung anzeigen.
W A R N U N G
• Bezeichnet eine möglicherweise
gefährliche Situation.
• Bei Nichtbeachtung kann Tod oder
schwerste Verletzung die Folge sein.
H I N W E I S
Informationen, die zum besseren Ver-
ständnis dienen.
Weitere Hinweise
�A Verweis auf eine Abbildung, z. B.
Abbildung A.
→ Verweis auf ein anderes Kapitel.
PRODUKTBESCHREIBUNG
Übersicht
�ProMax Garden Automatic 3500
A/ 5000 / 6000/5
1 Tragegriff mit Ein-/Aus-Taste (13)
2 Anschluss Druckseite
3 Deckel Vorlter
4 Anschluss Saugseite
5 Vorltergehäuse
6 Rückschlagventilöffner
7 Wasserablass-Schraube
8 Pumpengehäuse
9 Pumpenfuß
10 Motorgehäuse
11 Netzanschlussleitung
12 Serviceloch
13 Ein-/Aus-Taste mit LED Statusan-
zeige
Bestimmungsgemäße Verwendung
ProMax Garden Automatic
3500/4000/5000/6000, im weiteren "Ge-
rät" genannt, darf ausschließlich wie folgt
verwendet werden:
• Um- und Auspumpen von Behältern
oder Becken.
• Bewässern und Gießen.
• Fördern von klarem Wasser oder Re-
genwasser.
• Wasserentnahme aus Brunnen.
– Nur zum Bewässern und Gießen!
• Wasserentnahme aus Regentonnen
oder Zisternen.
– Korngröße von Partikeln im Wasser:
max. 2 mm.
• Betrieb unter Einhaltung der techni-
schen Daten.

5
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
Möglicher Fehlgebrauch
Für das Gerät gelten folgende Einschrän-
kungen:
• Nicht im Langzeitbetrieb (z. B. Dauer-
umwälzbetrieb am Teich) verwenden.
• Nicht geeignet für Salzwasser.
• Niemals Schmutzwasser fördern.
• Nicht an die Hauswasserversorgung
anschließen.
• Nicht geeignet für Trinkwasser.
• Nicht für gewerbliche oder industrielle
Zwecke verwenden.
• Nicht in Verbindung mit Chemikalien,
Lebensmitteln, leicht brennbaren oder
explosiven Stoffen einsetzen.
SICHERHEITSHINWEISE
Dieses Gerät kann von Kindern
ab 8 Jahren und darüber sowie
von Personen mit verringerten
physischen, sensorischen oder
mentalen Fähigkeiten oder
Mangel an Erfahrung und Wis-
sen benutzt werden, wenn sie
beaufsichtigt oder bezüglich
des sicheren Gebrauchs des
Gerätes unterwiesen wurden
und die daraus resultierenden
Gefahren verstehen.
Kinder dürfen nicht mit dem
Gerät spielen.
Reinigung und Benutzerwar-
tung dürfen nicht von Kindern
ohne Beaufsichtigung durchge-
führt werden.
Elektrischer Anschluss
Das Gerät muss über eine Feh-
lerstrom-Schutzeinrichtung mit
einem Bemessungsfehlerstrom
von maximal 30 mA abgesi-
chert sein.
• Schließen Sie das Gerät nur an, wenn
die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die
Gerätedaten befinden sich auf dem Ty-
penschild am Gerät, auf der Verpak-
kung oder in dieser Anleitung.
• Verlängerungsleitungen und Stromver-
teiler (z. B. Steckdosenleisten) müssen
für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
• Schützen Sie Steckerverbindungen vor
Feuchtigkeit.
• Schließen Sie das Gerät nur an einer
vorschriftsmäßig installierten Steckdose
an.
Sicherer Betrieb
Eine beschädigte Netzan-
schlussleitung sofort durch
OASE, einen autorisierten Kun-
dendienst oder eine qualifi-
zierte Elektrofachkraft ersetzen
lassen, um Gefahren durch
Stromschlag zu vermeiden.
• Der Sicherheitsabstand des Gerätes
zum Wasser muss mindestens 2 m be-
tragen.
• Pumpe nicht dem Regen aussetzen und
nicht in nasser oder feuchter Umgebung
verwenden.
• Bei defekten elektrischen Leitungen
oder defektem Gehäuse darf das Gerät
nicht betrieben werden.
• Tragen oder ziehen Sie das Gerät nicht
an der elektrischen Leitung.

6 ProMax Garden Automatic 3500/4000/5000/6000
• Verlegen Sie Leitungen geschützt vor
Beschädigungen und achten Sie dar-
auf, dass niemand darüber fallen kann.
• Ö󰀨nen Sie das Gehäuse des Gerätes
oder zugehöriger Teile nur, wenn Sie
dazu in der Anleitung ausdrücklich auf-
gefordert werden.
• Führen Sie nur Arbeiten am Gerät
durch, die in dieser Anleitung beschrie-
ben sind. Wenden Sie sich an eine au-
torisierte Kundendienststelle oder im
Zweifelsfall an den Hersteller, wenn
sich Probleme nicht beheben lassen.
• Verwenden Sie nur Original-Ersatzteile
und -Zubehör für das Gerät.
• Nehmen Sie niemals technische Ände-
rungen am Gerät vor.
AUFSTELLEN UND ANSCHLIEßEN
H I N W E I S
Um Geräusche der Pumpe zu reduzie-
ren, die Pumpe bei einer Festinstallation
über flexible druckfeste Schlauchleitun-
gen mit dem Rohrnetz verbinden.
H I N W E I S
Wird die Pumpe zur Druckverstärkung
verwendet, darf der max. zulässige In-
nendruck von 6 bar auf der Druckseite
nicht überschritten werden.
• Der Pumpendruck addiert sich zum Vor-
druck.
• Beispiel: Vordruck = 1 bar, max. Druck
der Pumpe = 4,5 bar, Gesamtdruck
= 5,5 bar.
• Pumpe waagerecht und standsicher im
Trockenen aufstellen.
– Bei Festinstallation darauf achten,
dass zum Entleeren der Pumpe ein
entsprechend großes Auffanggefäß
unter die Ablass-Schraube gebracht
werden kann.
• Pumpe nach Möglichkeit höher aufstel-
len als das Wasserreservoir, aus dem
gepumpt werden soll. Andernfalls zwi-
schen Pumpe und Saugschlauch ein
druckfestes Ventil montieren.
• Nur saugfeste Vakuumschläuche auf
der Druckseite und auf der Saugseite
verwenden.
H I N W E I S
OASE empfiehlt: Saugschlauch zusätz-
lich befestigen (z. B. an einen Holzpock
binden), um die Pumpe von seinem Ge-
wicht zu entlasten.
�B
• Saug- bzw. Druckschlauch mit 25,0-
mm-Innendurchmesser (1") an An-
schlüsse schrauben.
BETRIEB
Inbetriebnahme des Gerätes
Vor der Verwendung muss die Pumpe be-
füllt werden und die Saugleitung entlüftet
werden. Das Entlüften der Saugleitung
kann einige Minuten dauern.
So gehen Sie vor:
�C
1.Filterdeckel abschrauben. Als Drehhilfe
kann ein Schraubendreher von der
Seite her in eine der Aussparungen im
Deckel eingesetzt werden.
2.Absperrung der Druckleitung ö󰀨nen.
3.In die Einfüllö󰀨nung im Vorfilter Wasser
bis zum Überlaufen füllen. Dabei den
Rückschlagventilöffner so lange öffnen,
bis das Wasser die im Filter eventuell
noch vorhandene Luft verdrängt hat.
4.Filterdeckel wieder aufschrauben.
5.Netzstecker in die Steckdose stecken.
– Die Pumpe ist betriebsbereit.
6.Pumpe einschalten. (→ Bedienung)
– Die Pumpe beginnt sofort zu fördern.
Im austretenden Wasser befindet sich
noch Luft.

7
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
H I N W E I S
Sollte nach 5 Minuten noch kein Wasser
angesaugt werden, beginnt die Pumpe
den Trockenlaufschutz.
7.Absperrung der Druckleitung schließen,
sobald sich im austretenden Wasser
keine Luft mehr befindet. Die Sauglei-
tung ist jetzt entlüftet.
Außerbetriebnahme des Geräts
H I N W E I S
Nach dem Einsatz die Pumpe mit klarem
Wasser durchspülen.
So gehen Sie vor:
1.Pumpe ausschalten
2.Netzstecker ziehen.
3.Druckleitung durch Öffnen von Entnah-
mestellen drucklos machen.
4.Zusätzlich in die Saugleitung einge-
baute Rückschlagventile öffnen.
– Nach dem Ausschalten kann das
Restwasser im Schlauch zurückflie-
ßen und durch die Ansaugöffnung der
Pumpe austreten.
Falls die Pumpe vollständig abgebaut
wird:
�D
5.Angeschlossene Schläuche druck- und
saugseitig entfernen.
6.Wasserablass-Schraube ausdrehen
und Restwasser durch Neigen der
Pumpe herausfließen lassen.
7.Wasserablass-Schraube wieder eindre-
hen.

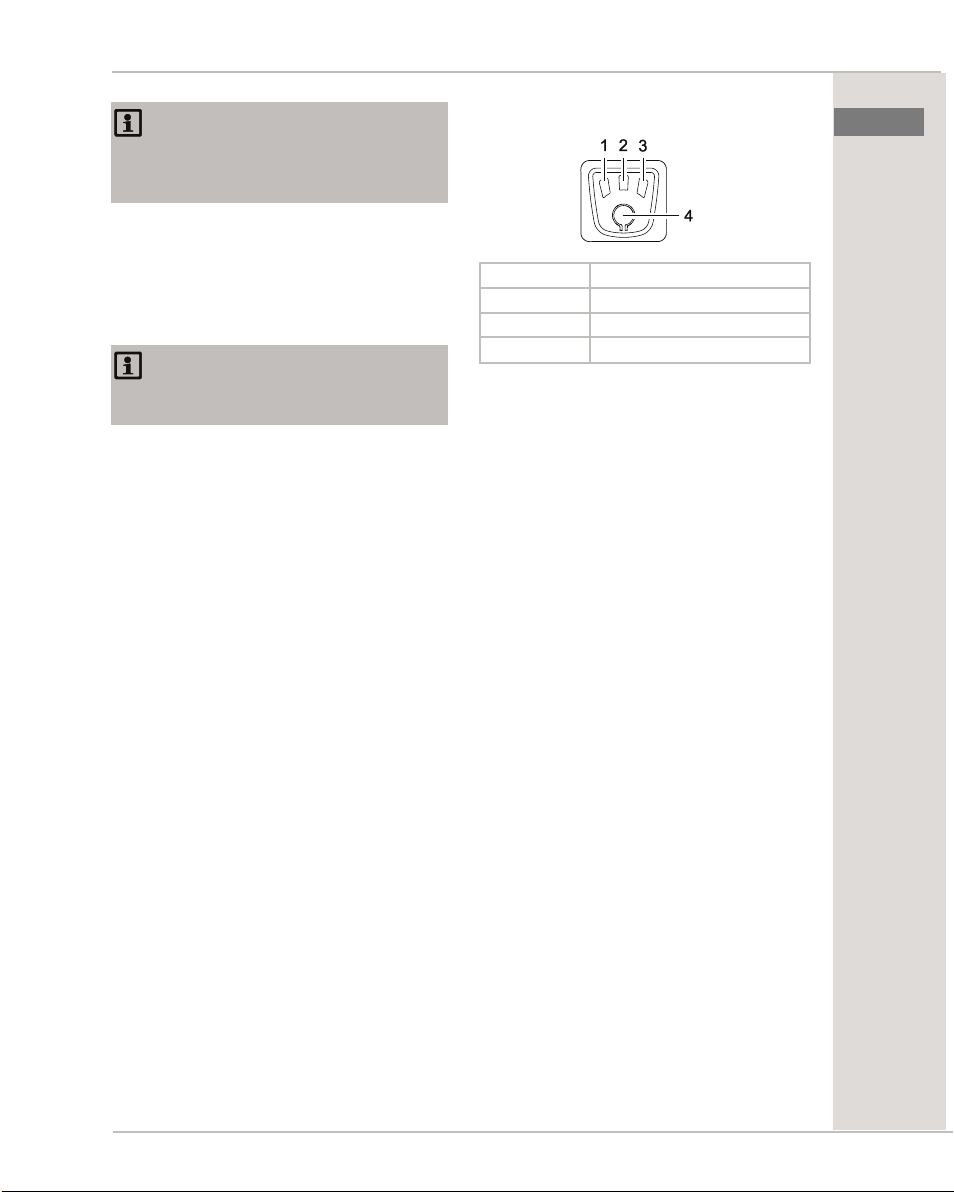

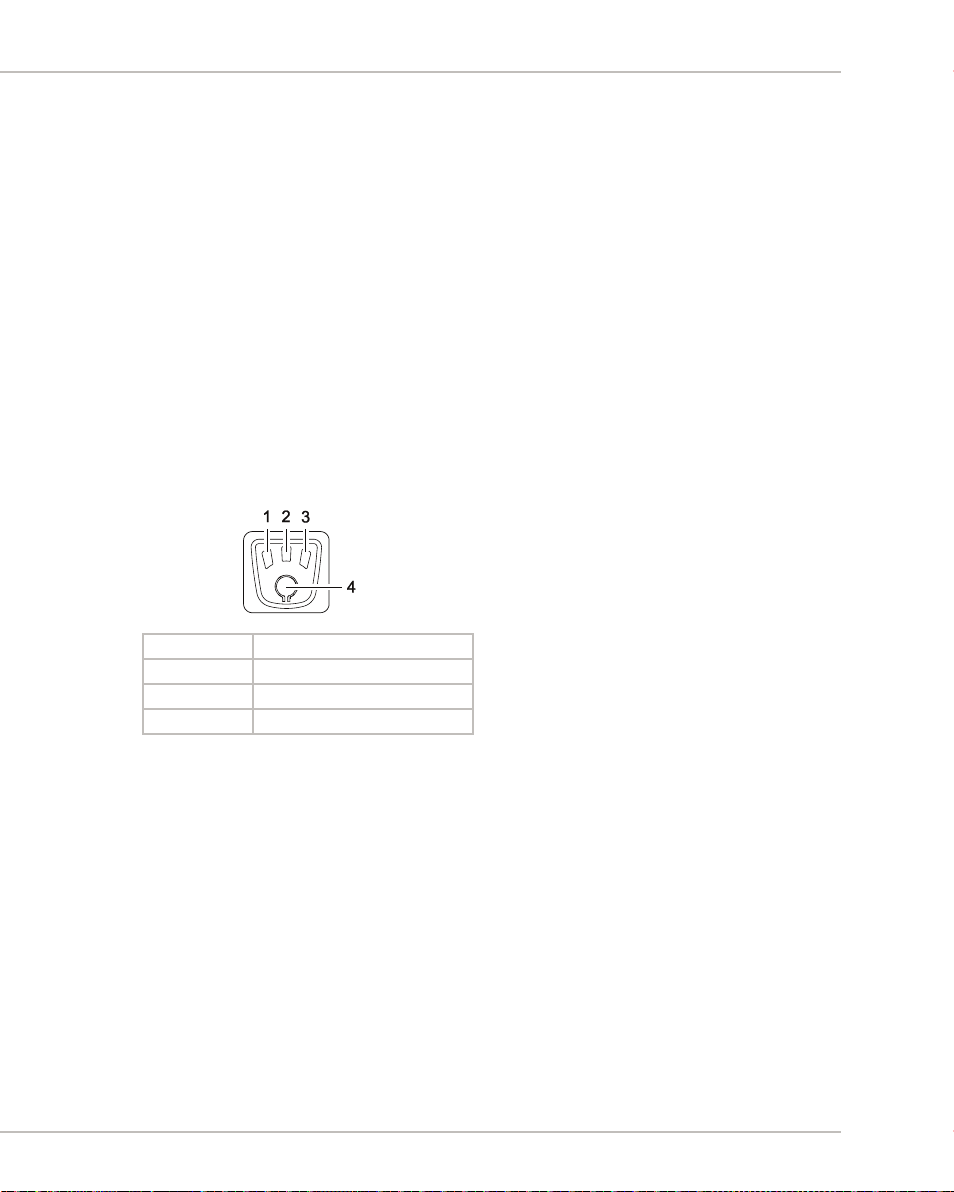

BEDIENUNG
POX0041
1 LED blau
2 LED gelb
3 LED rot
4 Ein-/Aus-Taste
• Während des Betriebs überwachen
Sensoren den Wasserfluss und Was-
serdruck, um die Pumpe z. B. vor Trok-
kenlauf zu schützen. Je nach Ereignis
(die Förderleistung ist zu gering oder
der Wasserdruck liegt unter 1,5 bar)
wechselt die Pumpe in den Betriebszu-
stand Stand-by oder schaltet ab.
• Die LEDs in der Ein-/Aus-Taste signali-
sieren durch Leuchten oder Blinken den
jeweiligen Betriebszustand.
(→ Betriebszustand und zugehörige
LED-Anzeigen)
Betriebsarten
Modus A (Auslieferungszustand):
• Pumpe mit dem Stromnetz verbinden.
– Wenn alle LEDs leuchten, ist die
Pumpe betriebsbereit (stand-by).
(→ Betriebszustand und zugehörige
LED-Anzeigen)
• Einschalten: Ein-/Aus-Taste weniger als
3 s gedrückt halten.
• Ausschalten: Ein-/Aus-Taste erneut be-
tätigen.
Modus B:
In diesem Modus kann die Pumpe z. B.
über eine Zeitschaltuhr ein- und ausge-
schaltet werden.
• Die Pumpe schaltet ein, sobald sie mit
dem Stromnetz verbunden wird.

8 ProMax Garden Automatic 3500/4000/5000/6000
Modus wechseln
• Ein-/Aus-Taste mindestens 10 s ge-
drückt halten.
– Modus A aktiv: Die LEDs blau gelb
und rot leuchten einmal auf.
– Modus B aktiv: Die LEDs blau gelb
und rot blinken 3-mal.
Pumpe nach Störung wieder einschal-
ten
Die LEDs gelb und rot leuchten, wenn sich
die Pumpe aufgrund einer Störung ausge-
schaltet hat.
• Ein-/Aus-Taste mindestens 3 s, maxi-
mal 6 s gedrückt halten, um die Pumpe
einzuschalten.
Betriebszustand und zugehörige LED-Anzeigen
LED Betriebszustand Benutzer
blau gelb rot Blinkfrequenz
– Pumpe betriebsbereit Pumpe einschal-
ten
– Fehlerfrei, Pumpe läuft
4×/Sekunde Fehlerfrei, Pumpe wechselt
gleich in Stand-by
   – Fehlerfrei, Pumpe ist im
Stand-by
   – Pumpe saugt kein Wasser-
1. Stufe Trockenlaufschutz
Warten
1×/Sekunde Pumpe saugt kein Wasser
•2. Stufe Trockenlauf-
schutz
Warten
2×/Sekunde Pumpe saugt kein Wasser
•3. Stufe Trockenlauf-
schutz
•In der 4. Stufe schaltet
die Pumpe in den Warte-
Modus
Warten
3×/Sekunde,
jede LED im
Wechsel
4. Stufe Trockenlaufschutz.
Pumpe ist im Warte-Modus
für 120 s, danach beginnt
der Zyklus erneut, maximal
noch 2×
Warten oder Ur-
sache suchen
– Störung, Pumpe hat Zyklus
3× durchlaufen
Netzstecker zie-
hen, Saugseite
prüfen, Netzstek-
ker wieder ein-
stecken
1×/Sekunde Prüfzyklus. Leckageschutz
beginnt nach 60 min, max. 2
Zyklen
Warten

9
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
   – Störung, 18 erfolglose Start-
versuche
Netzstecker zie-
hen, Druckseite
prüfen, Netzstek-
ker wieder ein-
stecken
LED ein LED aus LED blinkt
Pumpe nach Störung wieder einschal-
ten
Die LEDs gelb und rot leuchten, wenn sich
die Pumpe aufgrund einer Störung ausge-
schaltet hat.
• Ein-/Aus-Taste mindestens 3 s, maxi-
mal 6 s gedrückt halten, um die Pumpe
einzuschalten.
STÖRUNGSBESEITIGUNG
W A R N U N G
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch Stromschlag.
Vor Beginn der Arbeiten:
• Gerät ausschalten, Netzstecker ziehen und Gerät vor dem Einschalten sichern.
• Vor dem Betreten des Wassers oder dem Hineinfassen die Netzspannung aller im
Wasser befindlichen Geräte abschalten.
Nach Abschluss der Arbeiten:
• Alle Voraussetzungen für die Inbetriebnahme wieder herstellen.
Störung Ursache Abhilfe
Pumpe läuft nicht an Pumpe ist ausgeschaltet Pumpe einschalten
Stromversorgung unterbrochen Elektrische Steckverbin-
dungen prüfen
Fehlerstrom-Schutzeinrichtung
hat ausgelöst
Pumpe ausschalten und
Netzstecker ziehen. Dann
OASE-Service kontaktieren
Pumpe war längere Zeit außer
Betrieb (z.B. Winterpause). Das
Laufrad sitzt fest
Schraubendreher durch
hinteres Serviceloch füh-
ren, drehen und so das
Laufrad lösen.
Pumpe fördert nicht
oder fördert ungenü-
gend
Pumpe nicht ausreichend mit
Wasser befüllt
Pumpe befüllen und si-
cherstellen, dass das ein-
gefüllte Wasser nicht über
die Druckseite abießt
Druckleitung verschlossen •Entnahmestelle auf der
Druckseite öffnen

10 ProMax Garden Automatic 3500/4000/5000/6000
Störung Ursache Abhilfe
•Druckschlauch knickfrei
verlegen
Saugleitung verschlossen •Anschluss Saugseite
und Saugleitung reini-
gen
•Saugschlauch knickfrei
verlegen
Undichtheit auf Saugseite Undichtheit auf Saugseite
beseitigen
Filterdeckel-Dichtung defekt Filterdeckel-Dichtung erset-
zen
Filtereinsatz der Pumpe verstopft Filter und Filterdeckel reini-
gen oder ersetzen
Filtereinsatz der Pumpe zu
schnell verstopft
Externen, größeren Vorfil-
ter installieren (optionales
Zubehör)
Pumpe schaltet nach Überlastschutz hat die Pumpe
kurzer Laufzeit ab wegen Überhitzung abgeschaltet
•Anschluss Saugseite
und Saugleitung reini-
gen
•Pumpe abkühlen lassen
Trockenlaufschutz hat die Pumpe Ansaugöffnung und Saug-
abgeschaltet leitung reinigen
Saugseitige Verstopfung Ansaugöffnung und Saug-
leitung reinigen
Rückschlagventil defekt •OASE-Service kontak-
tieren
REINIGUNG UND WARTUNG
W A R N U N G
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch
Stromschlag.
Vor Beginn der Arbeiten:
• Gerät ausschalten, Netzstecker ziehen
und Gerät vor dem Einschalten sichern.
• Vor dem Betreten des Wassers oder
dem Hineinfassen die Netzspannung al-
ler im Wasser befindlichen Geräte ab-
schalten.
Nach Abschluss der Arbeiten:
• Alle Voraussetzungen für die Inbetrieb-
nahme wieder herstellen.
W A R N U N G
Verletzungsgefahr durch heißes Wasser!
Verbrennung von Körperteilen.
• Bei defekter Elektronik oder fehlender
saugseitiger Wasserzufuhr kann das
noch in der Pumpe vorhandene Wasser
stark erhitzt sein.
• Vor Arbeiten am Gerät Netzspannung
abschalten.
• Pumpe über die Haussicherung vom
Netz trennen oder Stecker ziehen und
Wasser abkühlen lassen.

11
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
H I N W E I S
Empfehlung zur regelmäßigen Reini-
gung:
• Das Gerät nach Bedarf, aber minde-
stens 2 × jährlich, reinigen.
• Keine aggressiven Reinigungsmittel
oder chemische Lösungen verwenden,
da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen
können.
• Nach dem Reinigen alle Teile mit kla-
rem Wasser gründlich abspülen.
Filter reinigen
So gehen Sie vor:
�E
1.Pumpe ausschalten.
2.Netzstecker ziehen.
3.Gegebenenfalls alle Absperreinrichtun-
gen auf der Saugseite schließen.
4.Deckel der Filterkammer aufschrauben
und abnehmen.
5.Filtereinsatz herausziehen.
6.Filtereinsatz und Filterdeckel unter flie-
ßendem Wasser mit einer Bürste reini-
gen.
7.Filter in umgekehrter Reihenfolge wie-
der montieren.
– Darauf achten, dass die Filterdeckel-
Dichtung vorhanden und unbeschä-
digt ist. Andernfalls ersetzen.
– Darauf achten, dass der Filterdeckel
wieder ordnungsgemäß aufge-
schraubt ist.
8.Gerät in umgekehrter Reihenfolge zu-
sammenbauen.
LAGERN/ÜBERWINTERN
Das Gerät ist nicht frostsicher und muss
bei zu erwartendem Frost deinstalliert und
eingelagert werden.
So lagern Sie das Gerät richtig:
• Gerät so weit wie möglich entleeren,
eine gründliche Reinigung durchführen
und auf Schäden überprüfen.
• Sämtliche Schläuche, Rohrleitungen
und Anschlüsse soweit wie möglich ent-
leeren.
• Gerät gründlich reinigen, auf Beschädi-
gungen prüfen, beschädigte Teile erset-
zen.
• Gerät trocken und frostfrei lagern.
• O󰀨ene Steckverbindungen vor Feuch-
tigkeit und Verschmutzung schützen.
VERSCHLEIßTEILE
Folgende Komponenten sind Verschleiß-
teile und unterliegen nicht der Gewährlei-
stung:
• Filtereinsatz
• Laufrad
ENTSORGUNG
H I N W E I S
Dieses Gerät darf nicht als Hausmüll ent-
sorgt werden.
• Gerät durch Abschneiden der Kabel un-
brauchbar machen und über das dafür
vorgesehene Rücknahmesystem ent-
sorgen.

12 ProMax Garden Automatic 3500/4000/5000/6000
TECHNISCHE DATEN
ProMax Garden Automatic 3500 4000 5000 6000/5
Bemessungsspannung V AC 230 230 230 230
Bemessungsfrequenz Hz 50 50 50 50
Bemessungsleistung maximal W 900 1100 1200 1300
Schutzart IPX4 IPX4 IPX4 IPX4
Luftschallemission dB(A) 78 78 78 78
Anschluss Saug-/Druckseite
Innengewinde
mm G1 G1 G1 G1
Druck bar 4 4,5 5 5,8
Zulässiger Innendruck maximal bar 6 6 6 6
Fördermenge maximal l/h 3500 4000 4700 5800
Förderhöhe maximal m 40 45 50 58
Ansaughöhe maximal m 8 8 8 8
Pumpenlaufwerk Jet 1-stug 1-stug 1-stug 5-stug
Einschalten/Ausschal-
ten
Taste • • • •
LED-Statusanzeige • • • •
Trockenlaufschutz Sensor Sensor Sensor Sensor
Korngröße maximal mm 2 2 2 2
Netzanschlussleitung Länge m 1,5 1,5 1,5 1,5
Abmessungen Länge mm 543 543 543 591
Breite mm 234 234 234 234
Höhe mm 304 304 304 304
Gewicht kg 11 11,2 11,4 14,3

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
13
Translation of the original Operating
Instructions
INFORMATION ABOUT THIS
OPERATING MANUAL
Welcome to OASE Living Water. You
made a good choice with the purchase of
this product ProMax Garden Automatic
3500/4000/5000/6000.
Prior to commissioning the unit, please
read the instructions of use carefully and
fully familiarise yourself with the unit. En-
sure that all work on and with this unit is
only carried out in accordance with these
instructions.
Adhere to the safety information for the
correct and safe use of the unit.
Keep these instructions in a safe place!
Please also hand over the instructions
when passing the unit on to a new owner.
Symbols used in these instructions
Warnings
The warning information is categorised by
signal words, which indicate the extent of
the hazard.
W A R N I N G
• Indicates a possibly hazardous situa-
tion.
• Non-observance may lead to death or
serious injuries.
N O T E
Indicates information intended to give the
user a better understanding.
Additional information
�A Reference to a figure, e.g. Fig. A.
→ Reference to another section.
PRODUCT DESCRIPTION
Overview
�ProMax Garden Automatic 3500
A/ 5000 / 6000/5
1 Transport handle with ON/OFF
button (13)
2 Connection, pressure side
3 Pre-filter cover
4 Connection, suction side
5 Pre-filter housing
6 Non-return valve opener
7 Water drain screw
8 Pump casing
9 Pump base
10 Motor housing
11 Power connection cable
12 Service hole
13 ON/OFF button with LED status
display
Intended use
ProMax Garden Automatic
3500/4000/5000/6000, referred to in the
following as "unit", may only be used as
specified in the following:
• For transferring water from and draining
basins or ponds/pools.
• For irrigating and watering.
• For pumping clear water or rain water.
• Extraction of water from a well.
– Only for irrigation and watering pur-
poses!
• For pumping the water out of water
butts/rain barrels or cisterns.
– Size of the particles in the water: max.
2 mm.
• Operation under observance of the
technical data.

14 ProMax Garden Automatic 3500/4000/5000/6000
Possible incorrect use
The following restrictions apply to the unit:
• Do not use for long-term operation (e.g.
continuous recirculation of the water in
a pond).
• Not suitable for salt water.
• Never use for pumping dirty wa-
ter/waste water.
• Do not connect to the domestic water
supply.
• Not suitable for drinking water.
• Do not use for commercial or industrial
purposes.
• Do not use in conjunction with chemi-
cals, foodstu󰀨, easily flammable or ex-
plosive substances.
SAFETY INFORMATION
This unit can be used by chil-
dren aged 8 and above and by
persons with reduced physical,
sensory or mental capabilities
or lack of experience and
knowledge if they are super-
vised or have been instructed
on how to use the unit in a safe
way and they understand the
hazards involved.
Do not allow children to play
with the unit.
Only allow children to carry out
cleaning and user maintenance
under supervision.
Electrical connection
Ensure that the unit is fused for
a rated fault current of max.
30 mA by means of a fault cur-
rent protection device.
• Only connect the unit if the electrical
data of the unit and the power supply
coincide. The unit data is to be found on
the unit type plate, on the packaging or
in this manual.
• Extension cables and power distributors
(e.g. outlet strips) must be suitable for
outdoor use (splash-proof).
• Protect the plug connections from mois-
ture.
• Only plug the unit into a correctly fitted
socket.
Safe operation
If a power connection cable is
damaged, have it immediately
replaced by OASE, an author-
ised customer service or a
qualified electrician to prevent
electric shock.
• Minimum safety distance between the
unit and the water: 2 m.
• Do not expose the pump to rain or use
it in a wet or damp environment.
• Never operate the unit if either the elec-
trical cables or the housing are defective!
• Do not carry or pull the unit by its elec-
trical cable.
• Route cables/hoses such that they are
protected from damage and do not pre-
sent a tripping hazard.
• Only open the unit housing or its at-
tendant components, when this is ex-
plicitly required in the operating instruc-
tions.
• Only carry out work on the unit that is
described in this manual. If problems
cannot be overcome, please contact an
authorised customer service point or,
when in doubt, the manufacturer.
• Only use original spare parts and acces-
sories for the unit.
• Never carry out technical modifications
to the unit.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
15
INSTALLATION AND CONNECTION
N O T E
For permanent installation of the pump,
use flexible compression-proof hoses to
connect it to the pipe network to reduce
the noise of the pump.
N O T E
If the pump is used as a booster pump,
ensure that the max. internal pressure of
6 bar on the pressure side is not ex-
ceeded.
• The pump pressure is added to the pre-
pressure.
• Example: Pre-pressure = 1 bar, max.
pressure of the pump = 4.5 bar, total
pressure = 5.5 bar.
• Install the pump in a horizontal and sta-
ble position in a dry place.
– For permanent installation of the
pump, ensure that a sufficiently large
collecting basin can be positioned un-
derneath the discharge screw for
emptying the pump.
• If possible, install the pump in a higher
position than the container/reservoir
from which the water is to be pumped. If
this is not possible, a pressure-proof
valve must be tted between the pump
and the suction hose.
• Only use vacuum-proof pressure hoses
on the pressure and suction side.
N O T E
OASE recommends: Additionally fasten
the suction hose (e.g. by tying it to a
wooden stake) to relieve the weight of
the hose on the pump.
�B
• Screw a suction and pressure hose with
25.0 mm internal diameter (1") onto the
connections.
OPERATION
Start-up of the device
It is necessary to ll the pump and expel
the air from the suction line before using.
It can take several minutes to expel air
from the suction line.
How to proceed:
�C
1.Unscrew the lter cover. A screwdriver
can be inserted from the side into the re-
cesses of the cover to aid unscrewing.
2.Open the shut-o󰀨 device in the pressure
line.
3.Pour water into the infill opening of the
pre-filter until it overows. At the same
time, keep the non-return valve opener
open until the water has expelled any
remaining air from the lter.
4.Screw the filter cover back on.
5.Insert the power plug into the socket.
– The pump is ready for operation.
6.Switch on the pump. (→ Operation)
– The pump starts pumping immedi-
ately. The emerging water still con-
tains some air.
N O T E
If no water is taken in after 5 minutes, the
dry run protection of the pump is acti-
vated.
7.Close the shut-off device of the pres-
sure line as soon as there is no more air
in the emerging water. Air has now been
expelled from the suction line.
Shutting down the pump
N O T E
Rinse out the pump with clean water after
use.
How to proceed:
1.Switch o󰀨 the pump
2.Disconnect the power plug.

16 ProMax Garden Automatic 3500/4000/5000/6000
3.Depressurise the pressure line by open-
ing the water withdrawal points.
4.Also open any non-return valves tted in
the suction line.
– When the pump is switched off, resid-
ual water in the hose may ow back
and out of the pump intake.
If the pump is to be completely removed:
�D
5.Remove the connected hoses on the
pressure and suction side.
6.Undo the water drain screw and tip the
pump to allow the residual water to drain
out.
7.Screw in the water drain screw again.
OPERATION
POX0041
1 Blue LED
2 Yellow LED
3 Red LED
4 ON/OFF button
• During operation, sensors monitor the
water flow and water pressure to pre-
vent the pump, for example, from run-
ning dry. Depending on the event (insuf-
cient flow rate or water pressure below
1.5 bar) the pump changes to the oper-
ating state stand-by or switches o󰀨.
• The lit or ashing LEDs in the ON/OFF
button indicate the respective operating
status. (→ Operating status and atten-
dant LED displays)
Operating modes
Mode A (delivery state):
• Connect the pump to the power supply.
– When all LEDs are lit, the pump is
ready for operation (stand-by).
(→ Operating status and attendant
LED displays)
• Switching on: Press the ON/OFF button
for less than 3 s.
• Switching o󰀨: Press the ON/OFF button
again.
Mode B:
In this mode the pump can, for example,
be switched on and off by a timer.
• The pump switches on as soon as it is
connected to the power supply.
Changing the mode
• Press the ON/OFF button for at least
10 s.
– Mode A active: The LEDs blue, yellow
and red light up once.
– Mode B active: The LEDs blue, yellow
and red flash 3 times.
Switching on the pump following a mal-
function
The LEDS yellow and red are lit when the
pump switches o󰀨 due to a malfunction.
• Press the ON/OFF button for at least
3 s, but not longer than 6 s to switch the
pump on again.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
17
Operating status and attendant LED displays
LED Operating status User
Blue Yel-
low
Red Flashing fre-
quency
   – Pump is operational. Switch on the
pump.
   – No malfunctions, pump is
running.
   4× per second No malfunctions, the pump
will soon switch to standby.
   – No malfunctions, the pump
is in standby.
   – Pump is not taking in water.
1st stage - dry run protection
Wait
   1× per second Pump is not taking in water
•2nd stage - dry run pro-
tection
Wait
   2× per second Pump is not taking in water.
•3rd stage - dry run pro-
tection
•In the 4th stage the pump
switches into waiting
mode.
Wait
   3× per sec-
ond, each
LED alter-
nately
4th stage - dry run protec-
tion.
The pump is in waiting mode
for 120 s, then the cycle
starts again, max. 2×
Wait or nd the
cause.
   – Malfunction, pump has run
through cycle 3×
Disconnect the
power plug, check
the suction side,
reconnect the
power plug.
   1× per second Test cycle. Leakage protec-
tion starts after 60 min, max.
2 cycles.
Wait
   – Malfunction, 18 un-
successful start attempts
Disconnect the
power plug, check
the pressure side,
reconnect the
power plug.
LED on LED o󰀨 LED flashing

18 ProMax Garden Automatic 3500/4000/5000/6000
Switching on the pump following a mal-
function
The LEDS yellow and red are lit when the
pump switches o󰀨 due to a malfunction.
• Press the ON/OFF button for at least
3 s, but not longer than 6 s to switch the
pump on again.
REMEDY OF FAULTS
W A R N I N G
Dangerous electrical voltage!
Death or severe injury from electrocution.
Prior to starting work:
• Switch o󰀨 the unit, disconnect the power plug and secure the unit from being switched
on again.
• Before stepping into or reaching into the water, switch o󰀨 all units located in the water.
On completion of the work:
• Restore all the prerequisites for start-up.
Malfunction Cause Remedy
Pump does not start. The pump is switched off. Switch on the pump.
Power supply interrupted Check the electrical plug
connections.
The fault current protection de-
vice has tripped.
Switch o󰀨 the pump and
disconnect the power plug.
Then contact the OASE
Service.
The pump has been out of ser-
vice for a prolonged time (e.g.
during the winter). The impeller is
stuck.
Insert a screwdriver
through the rear service
hole, turn to release the im-
peller.
The pump is not de-
livering, or the deliv-
ered quantity is insuf-
cient.
The pump is not sufficiently filled
with water.
Fill the pump and ensure
that the water does not flow
out on the pressure side.
Pressure line blocked •Open the water with-
drawal point on the
pressure side.
•Route the pressure hose
without kinks.
Suction line blocked •Clean the connection on
the suction side and the
suction line
•Route the suction hose
without kinks
Leak on the suction side Eliminate leak on the suc-
tion side

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
19
Malfunction Cause Remedy
Filter cover seal defective. Replace the lter cover
seal.
Filter cartridge of the pump
clogged.
Clean or replace the filter
and filter cover.
Filter cartridge of the pump be-
comes clogged too soon.
Install an external, larger
pre-filter (optional acces-
sory).
Pump switches off
after a short running
period.
Overload protection has switched
the pump o󰀨 due to overheating.
•Clean the connection on
the suction side and the
suction line.
•Allow the pump to cool
down.
Dry run protection has switched
o󰀨 the pump.
Clean the intake and suc-
tion line.
Blockage on the suction side Clean the intake and suc-
tion line.
Non-return valve defective. •Contact the OASE ser-
vice.
MAINTENANCE AND CLEANING
W A R N I N G
Dangerous electrical voltage!
Death or severe injury from electrocu-
tion.
Prior to starting work:
• Switch o󰀨 the unit, disconnect the power
plug and secure the unit from being
switched on again.
• Before stepping into or reaching into the
water, switch off all units located in the
water.
On completion of the work:
• Restore all the prerequisites for start-
up.
W A R N I N G
Risk of injury due to hot water!
Burns to parts of the body.
• Water remaining in the pump may be
heated to a high temperature in the
event of defective electronics or lack of
water supply on the suction side.
• Isolate the unit (disconnect from the
power supply) before carrying out any
work on it.
• Disconnect the pump from the mains at
the main circuit breaker or pull the
power plug, and allow the water to cool
down.
N O T E
Recommendation on regular cleaning:
• Clean the unit as required but at least
twice per year.
• Do not use aggressive cleaning agents
or chemical solutions as they could at-
tack the housing or impair the function
of the unit.
• After cleaning, thoroughly rinse all parts
in clean water.

Cleanfilter
How to proceed:
�E
1.Switch o󰀨 the pump.
2.Disconnect the power plug.
3.Close all shut-o󰀨 devices on the suction
side if applicable.
4.Unscrew the cover of the filter chamber
and remove.
5.Pull out the filter cartridge.
6.Clean the lter cartridge and filter cover
under running water using a brush.
7.Reassemble the filter in the reverse or-
der.
– Ensure that the filter cover seal is in
place and undamaged. Otherwise re-
place it.
– Ensure that the lter cover is correctly
screwed on.
8.Reassemble the unit in the reverse or-
der.
STORAGE/OVERWINTERING
The unit is not frost-proof and has to be
removed and put into storage if minus
temperatures are expected.
How to correctly store the unit:
• Drain the unit as far as possible, clean
thoroughly and check for damage.
• Empty all hoses, pipes and connections
as far as possible.
• Thoroughly clean the unit, check it for
damage and replace any damaged
parts.
• Store the unit in a dry and frost-free
place.
• Protect open plug connections from
moisture and dirt.
WEAR PARTS
The following components are wear parts
and are excluded from the warranty:
• Filter cartridge.
• Impeller
DISPOSAL
N O T E
Do not dispose of this unit with domestic
waste.
• Render the unit unusable beforehand
by cutting the cables and dispose of the
unit via the return system provided for
this purpose.
