Oase AquaMax Expert Series User manual

40422/09-14
AquaMax Expert 21000/26000
40422 GA_AquaMax_Expert_A5_end_. 16.09.14 15:02 Seite 2
50093/11-17/OA
Eco Expert 21000/26000/36000/44000

--
2
A
AMX0017
B
AMX0018
C
AMX0019

--
3
D
AMX0021
E
AMX0020
F
AMX0025

--
4
G
AMX0023
H
AMX0024

--
5
I
AMX0022
J
AMX0026

--
6
K
PLX0004
L
FMR0031

-DE -
7
-DE -
Original Gebrauchsanleitung
WARNUNG
•Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefah-
ren verstehen.
•Kinder dürfen nicht mit dem Gerät spielen.
•Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Be-
aufsichtigung durchgeführt werden.
•Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem
Bemessungsfehlerstrom von maximal 30 mA abgesichert sein.
•Gerät nur anschließen, wenn die elektrischen Daten von Gerät und
Stromversorgung übereinstimmen. Die Gerätedaten befinden sich
auf dem Typenschild am Gerät, auf der Verpackung oder in dieser
Anleitung.
•Tod oder schwere Verletzungen durch Stromschlag sind möglich!
Bevor Sie ins Wasser greifen, Geräte im Wasser mit einer Spannung
>12 V AC oder >30 V DC vom Stromnetz trennen.
•Gerät nur betreiben, wenn sich keine Personen im Wasser aufhalten.
•Eine beschädigte Anschlussleitung kann nicht ersetzt werden. Gerät
entsorgen.
Sicherheitshinweise
Elektrischer Anschluss
•Elektrische Installationen müssen den nationalen Errichterbestimmungen entsprechen und dürfen nur von einer Elek-
trofachkraft vorgenommen werden.
•Eine Person gilt als Elektrofachkraft, wenn sie auf Grund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen
befähigt und berechtigt ist, die ihr übertragenen Arbeiten zu beurteilen und durchzuführen. Das Arbeiten als Fachkraft
umfasst auch das Erkennen möglicher Gefahren und das Beachten einschlägiger regionaler und nationaler Normen,
Vorschriften und Bestimmungen.
•Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft.
•Der Anschluss des Gerätes ist nur erlaubt, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstim-
men. Die Gerätedaten befinden sich auf dem Typenschild am Gerät, auf der Verpackung oder in dieser Anleitung.
•Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
•Offene Stecker und Buchsen vor Feuchtigkeit schützen.
•Gerät nur an einer vorschriftsmäßig installierten Steckdose anschließen.

-DE -
8
Sicherer Betrieb
•Die Laufeinheit im Gerät enthält einen Magneten mit starkem Magnetfeld, das Herzschrittmacher oder implantierte
Defibrillatoren (ICD) beeinflussen kann. Mindestens 0,2 m Abstand zwischen Implantat und Magnet einhalten.
•Bei defekter elektrischer Leitung darf das Gerät nicht betrieben werden.
•Bei defektem Gehäuse darf das Gerät nicht betrieben werden.
•Gerät nicht an der elektrischen Leitung tragen oder ziehen.
•Niemals technische Änderungen am Gerät vornehmen.
•Nur die Arbeiten am Gerät durchführen, die in dieser Anleitung beschrieben sind. Wenn sich Probleme nicht beheben
lassen, eine autorisierte Kundendienststelle oder im Zweifelsfall den Hersteller kontaktieren.
•Leitungen geschützt vor Beschädigungen verlegen und darauf achten, dass niemand darüber fallen kann.
•Nur Original-Ersatzteile und –Zubehör für das Gerät verwenden.
•Gehäuse des Gerätes oder zugehöriger Teile nur öffnen, wenn in dieser Anleitung ausdrücklich dazu aufgefordert
wird.
Über diese Gebrauchsanleitung
Willkommen bei OASE Living Water. Mit dem Kauf des Produkts AquaMax Eco Expert 21000/26000/36000/44000
haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des Gerätes die Anleitung sorgfältig und machen Sie sich mit dem Gerät vertraut.
Alle Arbeiten an und mit diesem Gerät dürfen nur gemäß der vorliegenden Anleitung durchgeführt werden.
Beachten Sie unbedingt die Sicherheitshinweise für den richtigen und sicheren Gebrauch.
Bewahren Sie diese Anleitung sorgfältig auf. Bei Besitzerwechsel geben Sie bitte die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind durch Signalworte klassifiziert, die das Ausmaß der Gefährdung anzeigen.
WARNUNG
•Bezeichnet eine möglicherweise gefährliche Situation.
•Bei Nichtbeachtung kann Tod oder schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Verständnis oder der Vorbeugung möglicher Sach- oder Umweltschäden
dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B. Abbildung A.
→Verweis auf ein anderes Kapitel.

-DE -
9

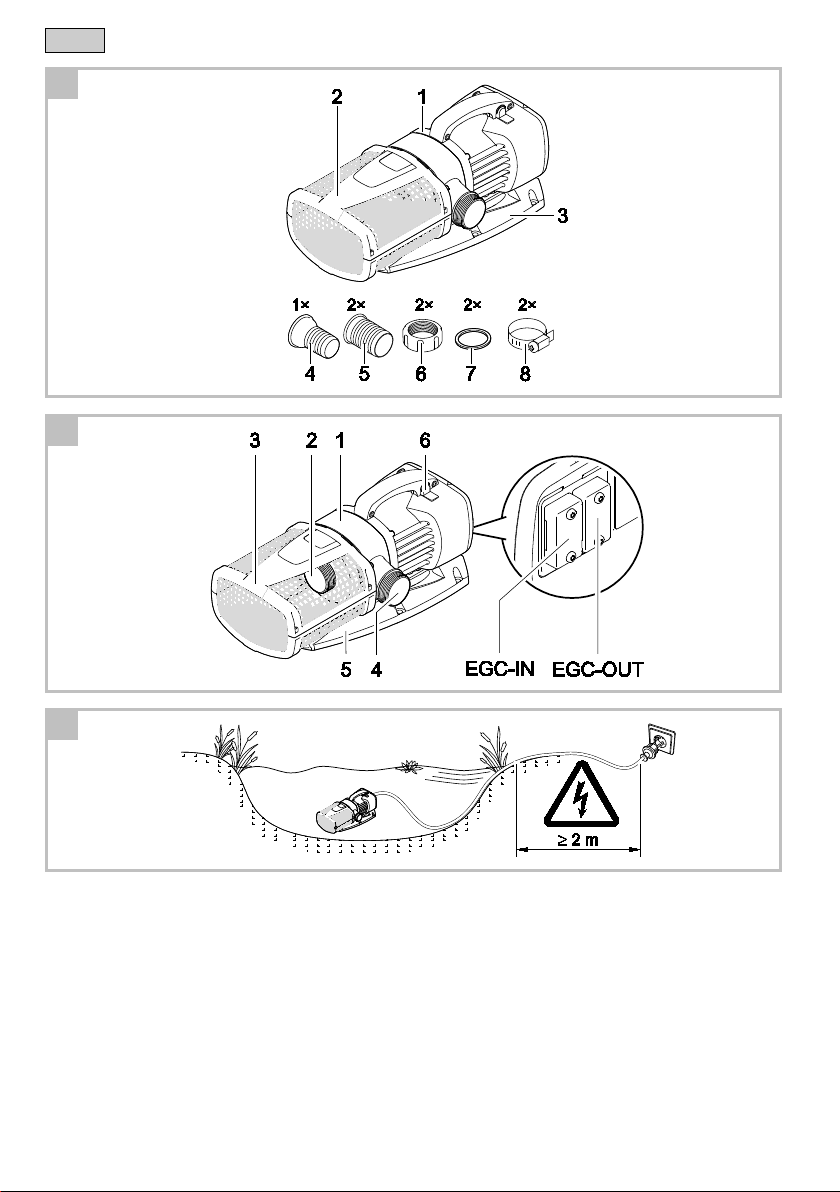

Lieferumfang
A
AquaMax Eco Expert 21000/26000/36000/44000
1
Filterpumpe mit Filtergehäuse
2
Filtergehäuse
3
Gerätefuß
4
Schlauchtülle 38 mm (1½ ‘‘) für Schlauchanschluss
5
Schlauchtülle 50 mm (2 ‘‘) für Schlauchanschluss
6
Überwurfmutter 50 mm (2 ‘‘) zur Befestigung der Schlauchtülle
7
Flachdichtung 45 × 33 × 3 mm für Schlauchtülle
8
Schlauchschelle 40 … 60 mm
Produktbeschreibung
B
AquaMax Eco Expert 21000/26000/36000/44000
1
Pumpengehäuse
−Lage des Ausgangs variabel, da das Pumpengehäuse um 90° gedreht montiert werden kann.
2
Eingang (Saugstutzen)
3
Filtergehäuse
4
Ausgang (Druckstutzen)
5
Gerätefuß
−Sorgt für einen sicheren Stand der Pumpe.
−Feste Verschraubung am Untergrund möglich.
6
Schalter zum Einschalten/Ausschalten der SFC-Funktion (Seasonal Flow Control)
EGC
IN/OUT
EGC-Anschluss
−Anschluss für Eco Control oder zur Integration in ein EGC-Netzwerk (optional).
Wichtig: Feuchtigkeit an den Anschlüssen kann die Pumpe beschädigen.
−Schutzkappen nur bei Anschluss von Connection Cable EGC oder Endwiderstand abnehmen.
−Gummidichtungen müssen sauber sein und passgenau sitzen.
−Beschädigte Gummidichtungen ersetzen.
Easy Garden Control-System (EGC)
Dieses Produkt kann mit dem Easy Garden Control-System (EGC) kommunizieren. EGC bietet im Garten und am
Teich komfortable Steuerungsmöglichkeiten über Smartphone oder Tablet und gewährleistet hohen Komfort und Si-
cherheit. Informationen zu EGC und den Möglichkeiten erhalten Sie unter www.oase-livingwater.com/egc-start.
Seasonal Flow Control (SFC)
Bei eingeschalteter SFC-Funktion optimiert die Pumpe selbständig die Wassermenge und Förderhöhe. Dabei werden
Wassermenge und Förderhöhe bis zu 50 % reduziert. Mittels SFC passt sich das Gerät ganzjährig der jeweiligen
Teichökologie an und unterstützt durch die temperaturabhängige Wasserzirkulation die Teichbiologie (Winterbetrieb,
Übergangsbetrieb und Sommerbetrieb).
Die SFC-Funktion wird an der Pumpe ein- und ausgeschaltet. Mit SFC verringert sich die Leistungsaufnahme der
Pumpe, ohne SFC läuft die Pumpe permanent mit maximaler Drehzahl. SFC funktioniert nicht in der Trockenaufstel-
lung. Bei Einsatz eines Skimmers, Satellitenfilters oder OASE InScenio-Steuergeräts kann es anlagenbedingt empfeh-
lenswert sein, die SFC-Funktion auszuschalten.
Bestimmungsgemäße Verwendung
AquaMax Eco Expert 21000/26000/36000/44000, "Gerät" genannt, darf ausschließlich wie folgt verwendet werden:
•Zum Pumpen von normalem Teichwasser für Filter, Wasserfall und Bachlaufanlagen.
•Betrieb unter Einhaltung der technischen Daten.
•Betrieb unter Einhaltung der zulässigen Wasserwerte. (→Wasserwerte)
Für das Gerät gelten folgende Einschränkungen:
•Nicht in Schwimmteichen verwenden.
•Niemals andere Flüssigkeiten als Wasser fördern.
•Niemals ohne Wasserdurchfluss betreiben.
•Nicht für gewerbliche oder industrielle Zwecke verwenden.
•Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stoffen einsetzen.
•Nicht an die Hauswasserversorgung anschließen.

-DE -
10
Aufstellen und Anschließen
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung beim Betrieb des Geräts in einem
Schwimmteich.
•Gerät niemals in einem Schwimmteich betreiben.
HINWEIS
Beim Fördern von stark verschlammtem Wasser verschleißt die Laufeinheit der Pumpe ggf. schneller und
muss vorzeitig ersetzt werden.
Abhilfe:
•Den Teich bzw. das Becken gründlich reinigen, bevor die Pumpe aufgestellt wird.
•Die Pumpe ca. 200 mm über den Teichboden aufstellen, um das Ansaugen von verschlammtem Wasser zu
vermeiden.
Das Gerät wird entweder getaucht oder trocken aufgestellt.
Die Verwendung der Pumpe ist nur unter Einhaltung der angegebenen Wasserwerte zulässig. (→Wasserwerte)
•Poolwasser oder Salzwasser können die Optik des Geräts beeinträchtigen. Diese Beeinträchtigungen sind von der
Garantie ausgeschlossen.
Gerät getaucht aufstellen
Folgende Bedingungen sind einzuhalten:
C
•Gerät niemals im Schwimmteich betreiben.
•Gerät nur unterhalb des Wasserspiegels betreiben.
•Gerät nur mit Filterkorb betreiben.
•Für sicheren Stand sorgen.
•Die Lage des Pumpenausgangs ist variabel. Für eine andere Lage müssen Sie das Pumpengehäuse drehen.
(→ Pumpengehäuse drehen)
Schlauch anschließen
•AquaMax Eco Expert 21000/26000: Am Ausgang die Schlauchtülle 50 mm (2") oder die Schlauchtülle 38 mm (1½")
verwenden.
•AquaMax Eco Expert 36000/44000: Am Ausgang möglichst nur die Schlauchtülle 50 mm (2") verwenden.
So gehen Sie vor:
D
1. Die Stufenschlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.
2. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.

-DE -
11
Gerät trocken aufstellen
•AquaMax Eco Expert 21000/26000: Am Eingang und Ausgang können Schläuche oder Rohre angeschlossen werden.
Empfehlung:
– Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden. (→ Schlauch anschließen)
– Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden. (→ Rohr anschließen)
•AquaMax Eco Expert 36000/44000: Am Eingang wird ein Rohr DN75/100 angeschlossen. Am Ausgang kann ein
Schlauch oder ein Rohr angeschlossen werden. Empfehlung:
– Bis 5 m Länge: 50 mm (2") Schlauchtüllen und Schläuche verwenden. (→ Schlauch anschließen)
– Ab 5 m Länge: DN 75 oder DN 100 Rohre verwenden. (→ Rohr anschließen)
Folgende Bedingungen sind einzuhalten:
E
•Schwimmteich oder Pool, in dem sich Personen aufhalten können:
– Das Gerät mindestens 2 m vom Wasser entfernt aufstellen.
•Das Gerät nicht der direkten Sonneneinstrahlung aussetzen.
•Für sicheren Stand sorgen.
•Die Lage des Pumpenausgangs ist variabel. Für eine andere Lage müssen Sie das Pumpengehäuse drehen.
(→ Pumpengehäuse drehen)
•Maximal zulässige Umgebungstemperatur beachten. Ggf. für Zwangskühlung sorgen. (→Technische Daten)
Schlauch anschließen
So gehen Sie vor:
F

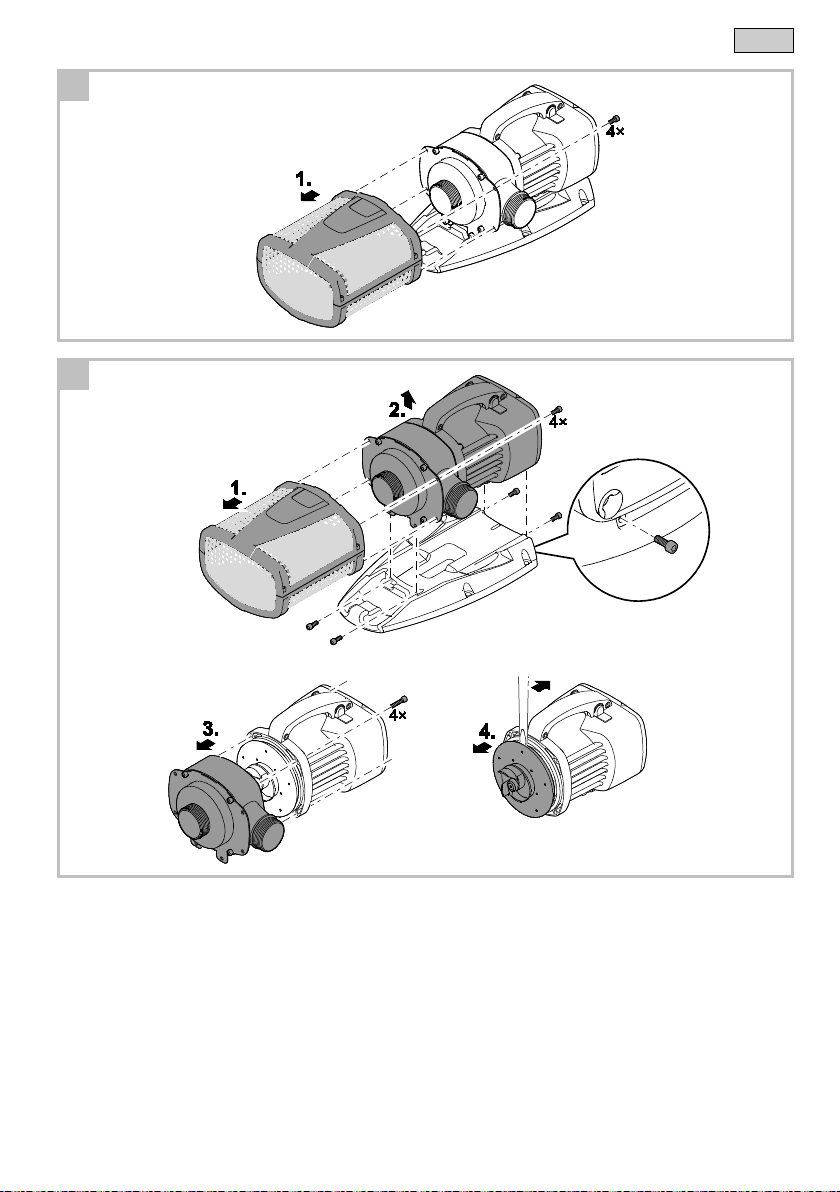

1. Schrauben zur Befestigung des Filterkorbs entfernen und Filterkorb abnehmen.
2. Schlauchtülle mit Überwurfmutter und Dichtung auf den Eingang schrauben.
3. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.
4. Schlauchtülle mit Überwurfmutter und Dichtung auf den Ausgang schrauben.
5. Schlauchschelle über den Schlauch schieben, Schlauch auf die Schlauchtülle stecken und mit Schlauchschelle si-
chern.
6. Gerät mit Schrauben (nicht im Lieferumfang enthalten) auf einem geeigneten Untergrund befestigen.
Rohr anschließen
•AquaMax Eco Expert 21000/26000/36000/44000: Für den Anschluss der Rohre ist jeweils eine PVC-Übergangsmuffe
erforderlich. PVC-Übergangsmuffen sind im Fachhandel erhältlich.
So gehen Sie vor:
•PVC-Übergangsmuffe und Dichtung auf den Ausgang schrauben.
•Rohr mit der PVC-Übergangsmuffe verkleben.

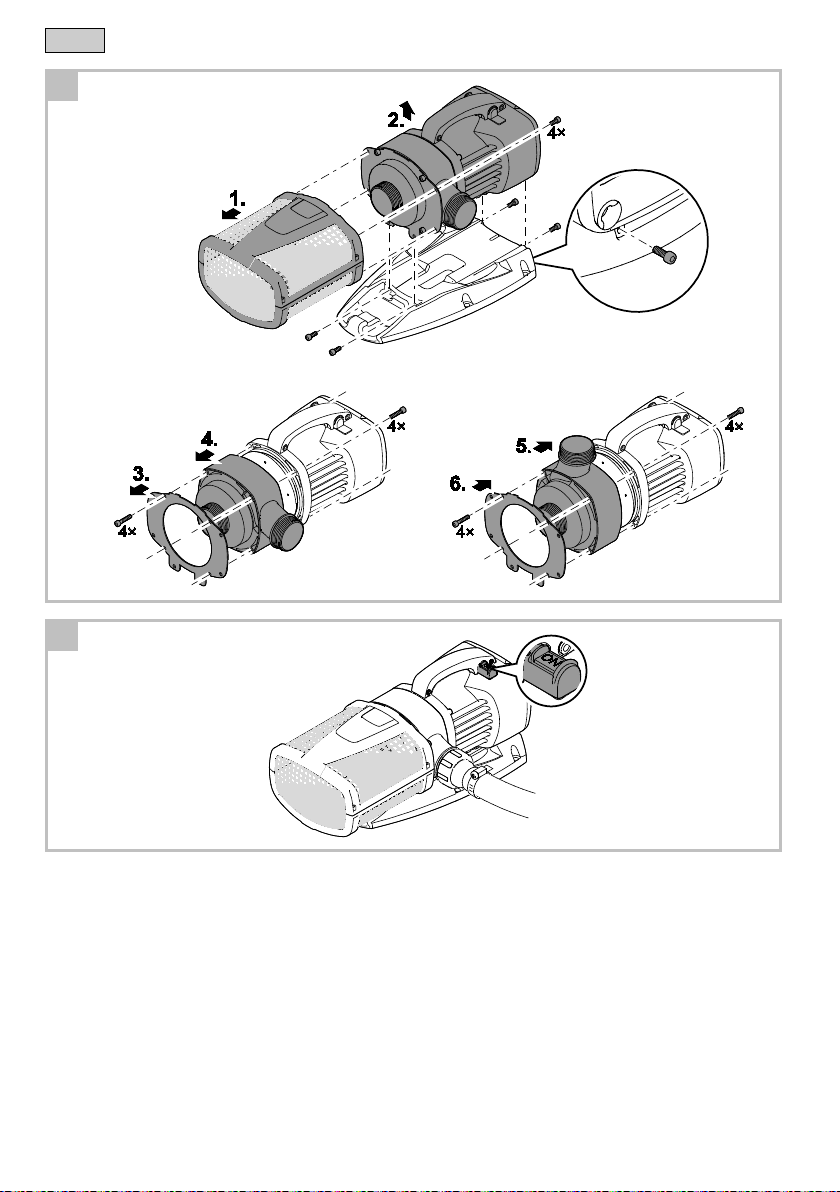

Pumpengehäuse drehen
So gehen Sie vor:
G
1. Schrauben zur Befestigung des Filterkorbs entfernen und Filterkorb abnehmen.
2. Vier Schrauben zur Befestigung des Gerätefußes entfernen und Gerätefuß abnehmen.
3. Vier Schrauben zur Befestigung der Halteplatte entfernen und Halteplatte abnehmen.
4. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
5. Pumpengehäuse um 90° gegen den Uhrzeigersinn drehen, auf den Motor setzen und mit vier Schrauben befesti-
gen.
– Das Pumpengehäuse kann nur in den beiden dargestellten Positionen montiert werden.
6. Halteplatte auf das Pumpengehäuse setzen und mit vier Schrauben befestigen.
7. Gerätefuß und Filterkorb in umgekehrter Reihenfolge anbauen.

-DE -
12
Eco Control anschließen
Zur Steuerung kann optional Eco Control an die Pumpe angeschlossen werden.
•Das Steuergerät Eco Control (47673) ist für Eco Expert-Pumpen als Zubehör erhältlich.
•Wenn die Pumpe in ein EGC-Netzwerk eingebunden ist, ist der Anschluss von Eco Control nicht möglich.
So gehen Sie vor:

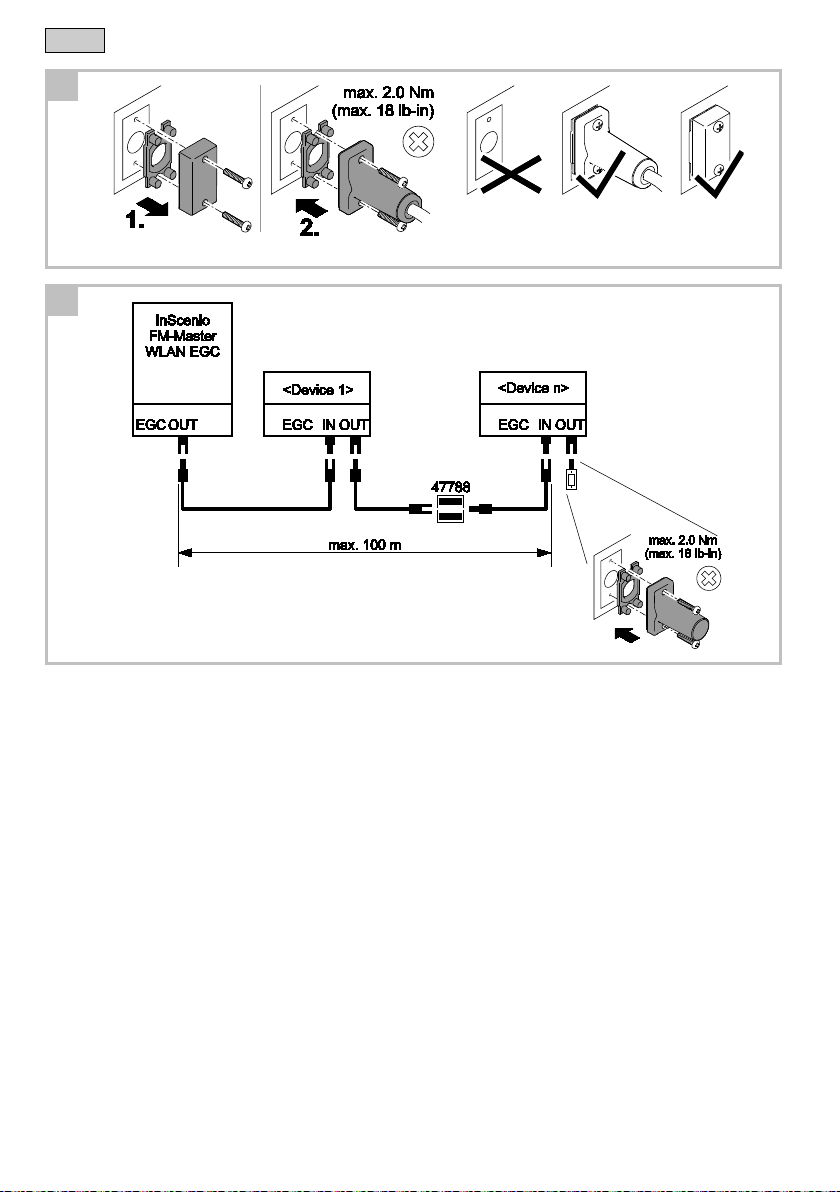

K
1. Schutzkappe auf EGC-IN entfernen.
2. Steckverbinder der Leitung aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
Pumpe im EGC-Netzwerk integrieren
L
Die Pumpe lässt sich optional in ein EGC-Netzwerk integrieren. In einem EGC-Netzwerk sind der InScenio FM-Master
WLAN EGC und alle EGC-fähigen Geräte mittels Connection Cable EGC miteinander verbunden. Am letzten EGC-
fähigen Gerät muss auf dem EGC-OUT ein Endwiderstand aufgesteckt sein, um das Netzwerk abzuschließen.
•Das Connection Cable EGC ist als Zubehör in den Längen 2,5 m (47038), 5 m (47039) und 10 m (47040) erhältlich.
•Auf den richtigen Anschluss achten. (→ Easy Garden Control-System (EGC))
So gehen Sie vor:
K, L
1. Schutzkappe auf EGC-IN entfernen.
2. Steckverbinder vom Connection Cable EGC aufstecken und mit den beiden Schrauben sichern (max. 2.0 Nm).
– Die Gummidichtung muss sauber sein und passgenau sitzen.
– Eine beschädigte Gummidichtung ersetzen.
3. Schutzkappe auf EGC-OUT entfernen, den Endwiderstand aufstecken und mit den beiden Schrauben sichern (max.
2.0 Nm) oder noch ein EGC-fähiges Gerät anschließen.
– Am letzten Gerät im EGC-Netzwerk ist an EGC-OUT kein Connection Cable EGC angeschlossen. Auf diesen
EGC-OUT muss der Endwiderstand gesteckt sein, damit das EGC-Netzwerk richtig abgeschlossen ist.
– Der Endwiderstand gehört zum Lieferumfang des InScenio FM-Master WLAN EGC.
HINWEIS
Das Gerät wird zerstört, wenn Wasser in die EGC-Buchsen eindringt.
•EGC-Buchsen mit EGC-Stecker oder Schutzkappe verschließen.
Inbetriebnahme
HINWEIS
Empfindliche elektrische Bauteile. Ein falscher Anschluss zerstört das Gerät.
•Gerät nicht an eine dimmbare Stromversorgung anschließen.
Die Pumpe vollzieht bei Inbetriebnahme automatisch einen vorprogrammierten, ca. zweiminütigen Selbsttest (Environ-
mental Function Control (EFC)). Die Pumpe erkennt, ob sie sich im Trockenlauf / Blockierung oder im getauchten
Zustand befindet. Im Falle von Trockenlauf / bei Blockierung schaltet die Pumpe automatisch nach ca. 90 Sekunden
aus. Im Störfall unterbrechen Sie die Stromzufuhr und „fluten Sie die Pumpe“ bzw. entfernen Sie das Hindernis. Da-
nach können Sie das Gerät wieder in Betrieb nehmen.
Einschalten: Gerät mit dem Netz verbinden. Das Gerät schaltet sich sofort ein.
Ausschalten: Gerät vom Netz trennen.
Seasonal Flow Control (SFC)
So gehen Sie vor:
H
•Schalter drücken und schieben.
– Auf dem Schalter wird ON angezeigt: Die Funktion ist eingeschaltet.
– Auf dem Schalter ist ON verdeckt: Die Funktion ist ausgeschaltet.

-DE -
13
Störungsbeseitigung
Störung
Ursache
Abhilfe
Die Pumpe läuft nicht an
Netzspannung fehlt
−Netzspannung überprüfen
−Zuleitungen kontrollieren
Pumpe fördert nicht
Filtergehäuse verstopft
−Reinigen
Starke Wasserverschmutzung
−Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Laufeinheit ist blockiert
−Netzstecker ziehen und Hindernis entfer-
nen. Anschließend Pumpe wieder ein-
schalten.
Fördermenge ungenügend
Filtergehäuse verstopft
−Reinigen
Zu hohe Verluste in den Zuleitungen
−Größeren Schlauchdurchmesser wählen
−Schlauchlänge auf nötiges Minimum redu-
zieren
−Unnötige Verbindungsteile vermeiden
Pumpe schaltet nach kurzer Laufzeit ab
Starke Wasserverschmutzung
−Pumpe reinigen. Nach Abkühlen des Mo-
tors schaltet sich die Pumpe automatisch
wieder ein.
Wassertemperatur zu hoch
−Maximale Wassertemperatur von +35 °C
einhalten. Nach Abkühlen des Motors
schaltet sich die Pumpe automatisch wie-
der ein.
Laufeinheit ist blockiert
−Netzstecker ziehen und Hindernis entfer-
nen. Anschließend Pumpe wieder ein-
schalten.
Pumpe ist trocken gelaufen
−Pumpe fluten. Bei Betrieb im Teich das
Gerät vollständig untertauchen.
Reinigung und Wartung
WARNUNG
Tod oder schwere Verletzungen durch gefährliche elektrische Spannung!
•Bevor Sie ins Wasser greifen, Netzspannung aller im Wasser befindlichen Geräte abschalten.
•Vor Arbeiten am Gerät Netzspannung abschalten.
Gerät reinigen
HINWEIS
Empfehlung zur Reinigung:
•Gerät nach Bedarf, aber mindestens 2-mal jährlich, reinigen.
•An der Pumpe besonders Laufeinheit und Pumpengehäuse reinigen.
•Keine aggressiven Reinigungsmittel oder chemische Lösungen verwenden, da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen können.
•Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
•Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.
So gehen Sie vor:
I
1. Schrauben zur Befestigung des Filterkorbs entfernen und Filterkorb abnehmen.
2. Alle Teile reinigen.
– Zur Unterstützung eine weiche Bürste verwenden.
– Teile mit klarem Wasser abspülen.
3. Gerät in umgekehrter Reihenfolge zusammenbauen.

-DE -
14
Laufeinheit ersetzen
HINWEIS
Die Laufeinheit wird im Motorblock durch ein Lager geführt. Dieses Lager ist ein Verschleißteil und sollte
gleichzeitig mit der Laufeinheit gewechselt werden.
•Das Wechseln des Lagers erfordert besondere Kenntnisse und Werkzeuge. Das Lager durch den OASE-
Fachhändler wechseln lassen oder die Pumpe an OASE schicken.
HINWEIS
Die Laufeinheit enthält einen starken Magneten, der magnetische Partikel (z. B. Eisenspäne) anzieht.
•Laufeinheit beim Einbau vollständig von anhaftenden Partikeln befreien. Verbleibende Partikel können irre-
parable Schäden an Laufeinheit und Motorblock verursachen.
Voraussetzung:
•Die Rohre/Schläuche am Eingang und Ausgang sind demontiert.
So gehen Sie vor:
J
1. Schrauben zur Befestigung des Filterkorbs entfernen und Filterkorb abnehmen.
2. Vier Schrauben zur Befestigung des Gerätefußes entfernen und Gerätefuß abnehmen.
3. Vier Schrauben entfernen und Pumpengehäuse abnehmen.
4. Laufeinheit herausziehen und bei Bedarf ersetzen.
– Gegebenenfalls mit einem Schraubendreher mit breiter Klinge die Laufeinheit vorsichtig heraushebeln.
5. Gerät in umgekehrter Reihenfolge zusammenbauen.
Verschleißteile
•Laufeinheit
•Lager im Motorblock
Lagern/Überwintern
Das Gerät ist frostsicher bis minus 20 °C. Sollten Sie das Gerät außerhalb des Teiches lagern, führen Sie eine gründli-
che Reinigung mit weicher Bürste und Wasser durch, prüfen Sie es auf Beschädigung und bewahren es getaucht oder
mit Wasser befüllt auf. Den Netzstecker nicht ins Wasser tauchen!
Reparatur
Bei folgenden Ereignissen ist eine Reparatur nicht möglich. Das Gerät muss ersetzt werden.
•Für ein defektes Bauteil gibt es kein Ersatzteil, das von OASE zugelassen ist.
•Eine mit dem Gerät fest verbundene elektrische Leitung ist beschädigt oder gekürzt.
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
•Gerät durch Abschneiden der Kabel unbrauchbar machen und über das dafür vorgesehene Rücknahmesy-
stem entsorgen.
Ersatzteile
Mit Originalteilen von OASE bleibt das Gerät sicher und ar-
beitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile finden Sie auf unse-
rer Internetseite.
www.oase-livingwater.com/ersatzteile

-EN -
15
-EN -
Translation of the original Operating Instructions
WARNING
•This unit can be used by children aged 8 and above and by per-
sons with reduced physical, sensory or mental capabilities or lack
of experience and knowledge if they are supervised or have been
instructed on how to use the unit in a safe way and they understand
the hazards involved.
•Do not allow children to play with the unit.
•Only allow children to carry out cleaning and user maintenance un-
der supervision.
•Ensure that the unit is fused for a rated fault current of max. 30 mA
by means of a fault current protection device.
•Only connect the unit if the electrical data of the unit and the power
supply correspond. The unit data is to be found on the unit type plate,
on the packaging or in this manual.
•Possible death or severe injury from electrocution! Before reaching
into the water, always disconnect all units in the water that have a
voltage of >12 V AC or >30 V DC from the power supply.
•Only operate the unit if no persons are in the water.
•A damaged connection cable cannot be replaced. Dispose of the
unit.
Safety information
Electrical connection
•Electrical installations must meet the national regulations and may only be carried out by a qualified electrician.
•A person is regarded as a qualified electrician if, due to his/her vocational education, knowledge and experience, he
or she is capable of and authorised to judge and carry out the work commissioned to him/her. This also includes the
recognition of possible hazards and the adherence to the pertinent regional and national standards, rules and regula-
tions.
•For your own safety, please consult a qualified electrician.
•The device may only be connected if the electrical data of the device and the power supply coincide. The device data
is to be found on the device type plate, on the packaging or in this manual.
•Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use (splash-proof).
•Protect open plugs and sockets from moisture.
•Only connect the unit to a correctly fitted socket.

-EN -
16
Safe operation
•The impeller unit in the pump contains a magnet with a strong magnetic field that may affect the operation of pace-
makers or implantable cardioverter defibrillators (ICDs). Always keep magnets at least 0.2 m away from implanted
devices.
•Never operate the unit if an electrical cable is defective!
•Never operate the unit if the housing is defective!
•Never carry or pull the unit by the electrical cable.
•Never carry out technical changes to the unit.
•Only carry out work on the unit that is described in this manual. If problems cannot be overcome, please contact an
authorised customer service point or, if in doubt, the manufacturer.
•Route cables such that they are protected from damage and do not present a tripping hazard.
•Only use original spare parts and accessories for the unit.
•Only open the unit housing or its attendant components if this is explicitly specified in the operating instructions.
Information about this operating manual
Welcome to OASE Living Water. You made a good choice with the purchase of this product AquaMax Eco Expert
21000/26000/36000/44000.
Prior to commissioning the unit, please read the instructions of use carefully and fully familiarise yourself with the unit.
Ensure that all work on and with this unit is only carried out in accordance with these instructions.
Adhere to the safety information for the correct and safe use of the unit.
Keep these instructions in a safe place! Please also hand over the instructions when passing the unit on to a new
owner.
Symbols used in these instructions
Warnings
The warning information is categorised by signal words, which indicate the extent of the hazard.
WARNING
•Indicates a possibly hazardous situation.
•Non-observance may lead to death or serious injuries.
NOTE
Information for the purpose of clarification or for preventing possible damage to assets or to the environment.
Additional information
A Reference to a figure, e.g. Fig. A.
→Reference to another section.

-EN -
17
Scope of delivery
A
AquaMax Eco Expert 21000/26000/36000/44000
1
Filter pump with filter housing
2
Filter housing
3
Stand
4
38 mm (1½ ‘‘) hose connector
5
50 mm (2 ‘‘) hose connector
6
Union nut 50 mm (2 ‘‘) for fastening the hose connector
7
Flat seal 45 × 33 × 3 mm for the hose connector
8
Hose clip 40 … 60 mm
Product Description
B
AquaMax Eco Expert 21000/26000/36000/44000
1
Pump casing
−The position of the outlet can be changed by fitting the pump casing rotated through 90°.
2
Inlet (suction socket)
3
Filter housing
4
Outlet (pressure socket)
5
Stand
−Ensures secure and stable positioning of the pump.
−Can be firmly bolted to the ground.
6
Switch for switching on/off the SFC function (Seasonal Flow Control)
EGC
IN/OUT
EGC connection
−Connection for Eco Control or for integration into an EGC-network (optional).
Important: Moisture at the connections can damage the pump.
−Only remove the protection caps for connecting the Connection Cable EGC lines or terminal resistor.
−Ensure that the rubber seals are clean and fit exactly.
−Replace damaged rubber seals.
Easy Garden Control System (EGC)
This product can communicate with the Easy Garden Control-System (EGC). EGC allows convenient control in the
garden and pond via smartphone or tablet, and ensures maximum convenience and reliability. Information about EGC
and the possibilities it offers can be found at www.oase-livingwater.com/egc-start.
Seasonal Flow Control (SFC)
With the SFC function activated, the pump automatically optimises and reduces the amount of water and the delivery
head by up to 50%. Thanks to the SFC function the pump adapts to the individual pond ecology throughout the year
and supports the pond biology through temperature-dependent circulation (winter mode, transition mode and summer
mode).
The SFC function is switched on and off at the pump. The SFC function reduces the power consumption of the pump;
without SFC, the pump permanently operates at maximum throughput. The seasonal flow control does not function
when the pump is installed on land (dry installation). If a skimmer, satellite filter or Oase InScenio control unit is used,
we recommend deactivating the SFC depending on the unit.
Intended use
AquaMax Eco Expert 21000/26000/36000/44000, referred to as "unit", may only be used as specified in the following:
•For pumping normal pond water for filters, waterfalls and water courses.
•Operate in accordance with instructions.
•Operation under observance of the permissible water quality. (→Water quality)
The following restrictions apply to the unit:
•Do not use in swimming ponds.
•Never use the unit to convey fluids other than water.
•Never run the unit without water.
•Do not use for commercial or industrial purposes.
•Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
•Do not connect to the domestic water supply.

-EN -
18
Installation and connection
WARNING
Possible death or severe injury from hazardous electrical voltage!
•Prior to reaching into the water, isolate (switch off and disconnect) all units/devices used in the water.
•Isolate the device (disconnect from the power supply) before carrying out any work on it.
WARNING
Death or serious injuries from hazardous electrical voltage due to operation of this unit in a swimming pond.
•Never operate this unit in a swimming pond.
NOTE
If the pump is used for conveying excessively soiled water, the impeller unit will be subject to increased wear
and will require earlier replacement.
Remedy:
•Thoroughly clean the pond or pool before installing the pump.
•Install the pump approx. 200 mm above the floor of the pond to avoid excessively soiled water from being
drawn into the pump.
The unit is either submerged or set up in a dry location.
The use of the pump is only permitted with observance of the specified water quality. (→Water quality)
•Pool water or salt water can impair the appearance of the unit. Such impairments are excluded from the guarantee.
Submerged installation of the pump
Adhere to the following conditions for dry installation:
C
•Never operate the pump in a swimming pond.
•Only operate the pump when it is below the water surface level.
•Only operate the pump with the filter basket fitted.
•Ensure that the pump is in a secure and stable position.
•The position of the pump outlet can be changed. The pump casing has to be turned to achieve a different position.
(→ Turning the pump casing to achieve a different position )
Connecting the hose
•AquaMax Eco Expert 21000/26000: On the outlet, use the 50 mm (2") hose connector or the 38 mm (1½") hose con-
nector.
•AquaMax Eco Expert 36000/44000: On the outlet only use the 50 mm (2") hose connector, if at all possible.
How to proceed:
D
1. Screw the stepped hose adapter including union nut and sealing ring to the outlet.
2. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.

-EN -
19
Install the unit at a dry place
•AquaMax Eco Expert 21000/26000: Hoses or pipes can be connected at the inlet and outlet. Recommendation:
– Up to 5 m length: Use 50 mm (2") hose connectors and hoses. (→ Connecting the hose)
– From 5 m length: Use DN 75 or DN 100 pipes. (→ Connecting the pipe)
•AquaMax Eco Expert 36000/44000: A DN75/100 pipe is connected to the inlet. A hose or a pipe can be connected to
the outlet. Recommendation:
– Up to 5 m length: Use 50 mm (2") hose connectors and hoses. (→ Connecting the hose)
– From 5 m length: Use DN 75 or DN 100 pipes. (→ Connecting the pipe)
Adhere to the following conditions for dry installation:
E
•Swimming pond or pool that may be accessed by people.
– Install the unit at least 2 m away from the water.
•Do not expose the unit to direct sunlight.
•Ensure that the pump is in a secure and stable position.
•The position of the pump outlet can be changed. The pump casing has to be turned to achieve a different position.
(→ Turning the pump casing to achieve a different position )
•Adhere to the maximum permissible ambient temperature. Ensure forced cooling if necessary. (→Technical data)
Connecting the hose
How to proceed:
F
1. Remove the screws for fastening the filter basket and remove the filter basket.
2. Screw the hose connector with union nut and seal onto the inlet.
3. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.
4. Screw the hose connector with union nut and seal onto the outlet.
5. Slip the hose clip over the hose, fit the hose onto the hose connector and secure with the hose clip.
6. Fasten the pump to a suitable base using screws (not included in the scope of delivery).
Connecting the pipe
•AquaMax Eco Expert 21000/26000/36000/44000: To connect the pipes, one PVC transition sleeve each is required.
PVC transition sleeves are available in specialised shops.
How to proceed:
•Screw the PVC transition sleeve and seal onto the outlet.
•Attach the PVC transition sleeve to the pipe.
Turning the pump casing to achieve a different position
How to proceed:
G
1. Remove the screws for fastening the filter basket and remove the filter basket.
2. Remove the screws for fastening the stand and remove the stand.
3. Remove the four screws for fastening the retaining plate and remove the retaining plate.
4. Remove the four screws and take off the pump casing.
5. Turn the pump casing, place it onto the motor and fasten with the four screws.
6. Fit the retaining plate onto the pump casing and fasten with the four screws.
7. Fit the stand and filter basket in the reverse order.

-EN -
20
Connecting
As an option, Eco Control can be connected to the pump to control it.
•The control unit Eco Control (47673) is available as an accessory for Eco Expert pumps.
•If the pump is integrated in an EGC network, connecting Eco Control is not possible.
How to proceed:
K
1. Remove the protection cap from EGC-IN.
2. Fit the plug connector of the cable and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
Integrating the pump in the EGC network
L
The pump can be integrated in an EGC network. The InScenio FM-Master WLAN EGC and all EGC compatible units
are connected with each other via Connection Cable EGC in an EGC network. A terminal resistor has to be fitted to the
EGC-OUT of the last EGC compatible unit in order to terminate the network.
•The EGC connection cable is available as an accessory in the lengths 2.5 m (47038), 5 m (47039) and 10 m (47040).
•Ensure the correct connection.(→ Easy Garden Control System (EGC))
How to proceed:
K, L
1. Remove the protection cap from EGC-IN.
2. Fit the plug connector of the ECG connection cable and secure with the two screws (max. 2.0 Nm).
– Ensure that the rubber seal is clean and fits exactly.
– Replace the rubber seal if damaged.
3. Remove the protection cap from EGC-OUT, fit the terminal resistor and secure it with the two screws (max. 2.0 Nm)
or another EGC compatible unit.
– No Connection Cable EGC is connected to EGC-OUT on the last unit in the EGC network. The terminal resistor
has to be fitted to this EGC-OUT so that the EGC network is correctly terminated.
– The terminal resistor is included in the delivery scope of the InScenio FM-Master WLAN EGC.
NOTE
The device will be destroyed if water penetrates the EGC sockets.
•Close the EGC sockets with EGC plugs or a protection cap.
Commissioning/start-up
NOTE
Sensitive electrical components. Incorrect connection will destroy the unit.
•Do not connect the unit to a dimmable power supply.
When started up, the pump automatically performs a pre-programmed self-test of approx. two minutes length (Envi-
ronmental Function Control (EFC)). The pump detects if it is running dry / blocked or submerged. The pump
switches off automatically after approx. 90 seconds if it runs dry (is blocked). In the event of a malfunction, disconnect
the power supply and flood the pump or remove the obstacle. Following this, the unit can be restarted.
Switching on: Connect the unit to the mains. The unit switches on immediately.
Switching off: Disconnect the unit from the mains.
Seasonal Flow Control (SFC)
How to proceed:
H
•Press and slide the switch.
– ON is indicated on the switch. The function is activated.
– ON is concealed on the switch. The function is deactivated.
