Original-Anleitung.
DE
WARNUNG
WARNUNG
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor
Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen
oder Tod durch Stromschlag.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und
Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.

DE
3
Sicherheitshinweise
Elektrischer Anschluss
Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung
übereinstimmen.
Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät
muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi-
mal 30 mA abgesichert sein.
Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen-
dung im Freien geeignet sein (spritzwassergeschützt).
Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.
Sicherer Betrieb
Betreiben Sie das Gerät nur, wenn sich keine Personen im Wasser aufhalten.
Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
Eine beschädigte Netzanschlussleitung sofort durch OASE, einen autorisierten Kundendienst
oder eine qualifizierte Elektrofachkraft ersetzen lassen, um Gefahren durch Stromschlag zu
vermeiden.
Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung.
Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar-
über fallen kann.
Nehmen Sie niemals technische Änderungen am Gerät vor.
Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind.
Verwenden Sie nur Original-Ersatzteile und -Zubehör.
Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.
Bestimmungsgemäße Verwendung
Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:
Fördern von klarem Wasser oder Regenwasser.
Fördern von gechlortem Wasser.
Fördern von Schmutzwasser mit Partikeln mit max. 40 mm Größe.
Bewässern und Gießen.
Um- und Auspumpen von Behältern oder Becken.
Wasserentnahme aus Regentonnen oder Zisternen.
Unter Einhaltung der technischen Daten. (→ Technische Daten)
Für das Gerät gelten folgende Einschränkungen:
Nicht geeignet für Salzwasser.
Nicht geeignet für Trinkwasser.
Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb im Teich) verwenden.
Nicht für industrielle Zwecke verwenden.
Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof-
fen einsetzen.
Nicht an die Trinkwasserversorgung anschließen.

4
Produktbeschreibung
Übersicht
POX0014
1 Griff
2 Stufenschlauchtülle
3 Reduziermuffe, G1½ auf G1¼
4 Anschluss Druckseite G2
5 Pumpenfuß
6 Schwimmerschalter
7 Netzanschlussleitung
8 Befestigungsseil, 10 m
Das Gerät enthält Gusseisen, welches einem natürlichen Korrosionsprozess unterliegt. Die
Funktion des Geräts wird dadurch nicht beeinträchtigt.
Symbole auf dem Gerät
Das Gerät ist staubdicht und wasserdicht bis zu einer Tiefe von 7 m.
Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Lesen Sie die Gebrauchsanleitung.

DE
5
Aufstellen und Anschließen

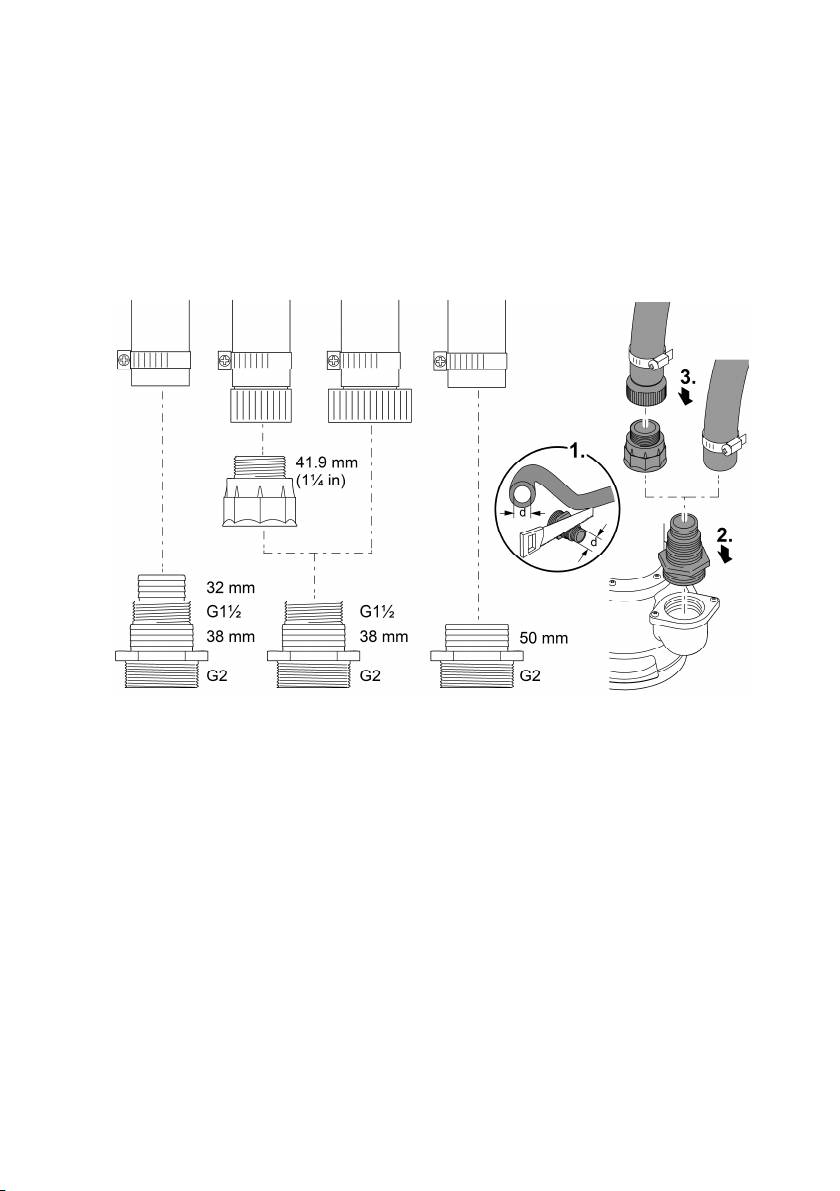

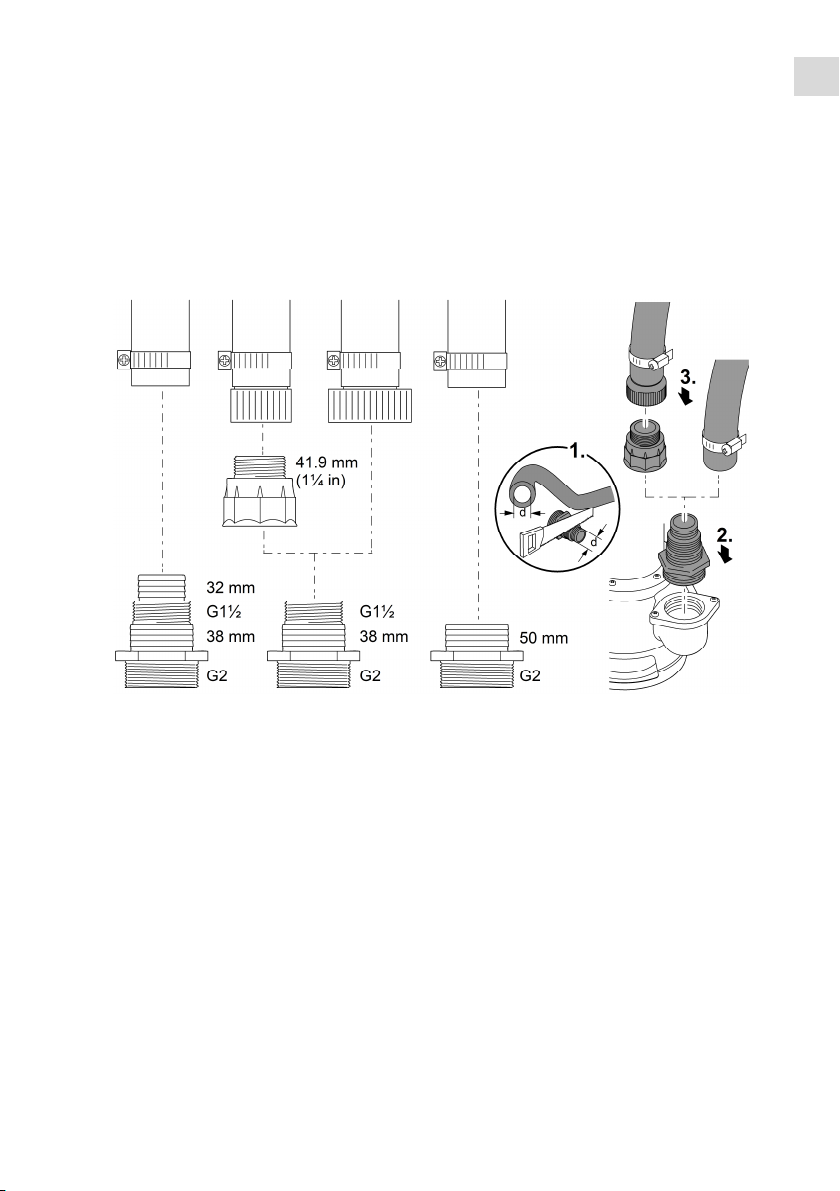

Druckschlauch anschließen
Die Förderleistung ist optimal bei einem Schlauchdurchmesser von 50 mm.
So gehen Sie vor:
1. Stufenschlauchtülle an den Schlauchdurchmesser anpassen.
2. Stufenschlauchtülle auf den Anschluss der Druckseite schrauben.
3. Druckschlauch mit der Stufenschlauchtülle verbinden.
– Den Druckschlauch mit einer Schlauchschelle sichern.
POX0016

6
Automatischer Betrieb
Steigendes Wasser hebt den Schwimmerschalter bis der Einschaltpunkt erreicht ist und die
Pumpe einschaltet.
Bei fallendem Wasserstand senkt sich der Schwimmerschalter bis der Ausschaltpunkt erreicht ist
und die Pumpe ausschaltet.
So gehen Sie vor:

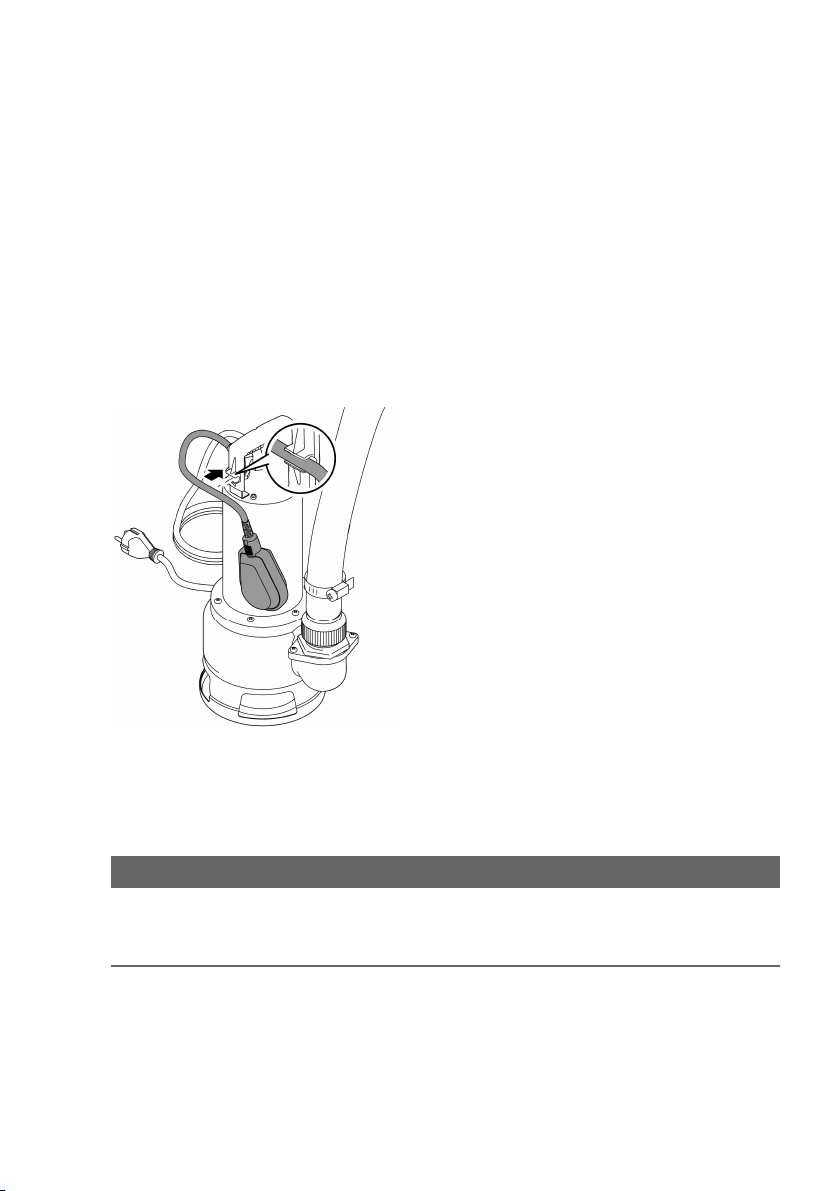

Kabel des Schwimmerschalters in die Kabelhalterung drücken.
– Je kürzer das Kabel zwischen Schwimmerschalter und Kabelhalterung ist, desto niedriger
liegt der Einschaltpunkt und desto höher liegt der Ausschaltpunkt.
Für die fehlerfreie Funktion mindestens 100 mm Kabellänge zwischen Schwimmerschalter
und Kabelhalterung einhalten.
Die minimale Restwasserhöhe wird nur im manuellen Betrieb erreicht.
POX0015
Manueller Betrieb
Die Pumpe ist ständig eingeschaltet, wenn der Schwimmerschalter senkrecht steht (Kabel hängt
nach unten).
HINWEIS
Im manuellen Betrieb kann die Pumpe trocken laufen. Im Trockenlauf unterliegt die Pumpe einem
erhöhten Verschleiß.
Schalten Sie die Pumpe aus, wenn der minimale Wasserstand erreicht ist.

DE
7
Pumpe aufstellen
Pumpe senkrecht und standsicher im Wasser aufstellen.

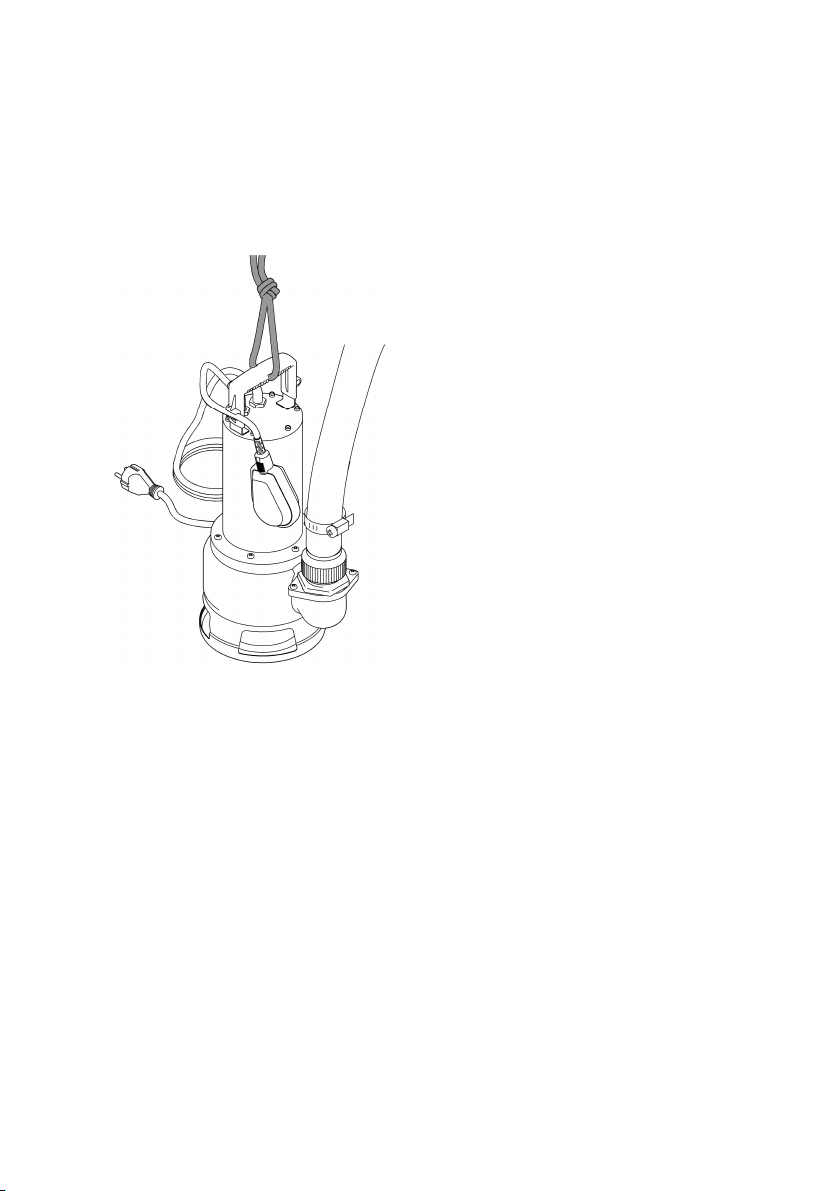

Zum Herablassen in einen Schacht ein Seil am Griff befestigen. Nicht am Netzanschlusskabel
tragen.
Pumpe so aufstellen, dass Schmutzpartikel mit einer Größe >40 mm nicht angesaugt werden
und die Ansaugöffnung blockieren. Falls erforderlich, die Pumpe erhöht aufstellen.
Der Schwimmerschalter muss sich stets frei bewegen können.
POX0018

8
Betrieb
WARNUNG
Schwere Verletzungen oder Tod durch Stromschlag sind möglich.
Betreiben Sie die Pumpe nur, wenn sich keine Personen im Wasser aufhalten.
Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen.
HINWEIS
Die Pumpe ist für den Langzeitbetrieb nicht geeignet. Im Langzeitbetrieb wird die Lebensdauer
der Pumpe entsprechend verkürzt.
Gerät einschalten
Netzstecker in die Steckdose stecken.
– Die Pumpe ist betriebsbereit.
– Die Pumpe läuft an, sobald der Wasserstand die Einschalthöhe erreicht hat.
Gerät ausschalten
Netzstecker ziehen.
– Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die An-
saugöffnung der Pumpe austreten.
Spülen Sie die Pumpe nach dem Einsatz mit klarem Wasser.
Reinigung und Wartung
HINWEIS
Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön-
nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie-
ren, Pflanzen und der Umwelt.
Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem
Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini-
gungsmittel.
Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich.
Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen:
– Pumpenreiniger PumpClean von OASE.
– Essig- und chlorfreien Haushaltsreiniger.
Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen.

DE
9
Lagern/Überwintern
Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert
werden.
So lagern Sie das Gerät richtig:
Reinigen Sie das Gerät gründlich und ersetzen Sie beschädigte Teile.
Gerät trocken und frostfrei lagern.
Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen.
Schläuche und Anschlüsse soweit wie möglich entleeren.
Störungsbeseitigung
Störung Mögliche Ursache Abhilfe
Die Pumpe läuft nicht an Die Stromversorgung ist unterbro-
chen
Den Netzstecker einstecken
Die Absicherung der Netzsteck-
dose prüfen
Die Pumpe schaltet nach kurzer
Laufzeit ab
Der Überlastschutz hat die Pumpe
wegen Überhitzung abgeschaltet
Die Ansaugöffnung und den
Druckschlauch reinigen
Die Pumpe abkühlen lassen. Der
Überlastschutz wird nach Ab-
kühlung automatisch zurückge-
setzt
Die Pumpe läuft, fördert aber nicht
oder fördert ungenügend
Der Druckschlauch ist verschlossen

Den Druckschlauch knickfrei
verlegen
Den Auslauf prüfen und ggf. rei-
nigen
Die Ansaugöffnung ist verstopft

Die Ansaugöffnung reinigen
Im Druckschlauch ist Luft Den Druckschlauch entlüften
Falls vorhanden:
Die Rückschlagklappe im Druck-
schlauch ist falsch eingebaut oder
verstopft
Die Rückschlagklappe richtig
einbauen
Die Rückschlagklappe reinigen
Die Laufeinheit ist defekt oder ver-
schlissen
OASE kontaktieren.
Die Laufeinheit darf nur vom
Oase-Service ersetzt werden.

10
Technische Daten
ProMax MudDrain 25000 30000
Bemessungsspannung V AC 230 230
Bemessungsfrequenz Hz 50 50
Bemessungsleistung W 1200 1500
Schutzart IP68 IP68
Anschluss Druckseite G 2 2
Minimale Einschalthöhe / maximale Ausschalthöhe mm 550 300
Maximale Einschalthöhe / minimale Ausschalthöhe mm 750 180
Fördermenge maximal l/h 25000 30000
Förderhöhe maximal m 10 12
Tauchtiefe maximal m 7 7
Korngröße maximal mm 40 40
Netzanschlussleitung Länge m 10 10
Abmessungen Länge mm 178 178
Breite mm 246 246
Höhe mm 453 453
Gewicht kg 13,60 14,10
Verschleißteile
Folgende Komponenten sind Verschleißteile und dürfen nur vom OASE-Service ersetzt werden:
Laufeinheit
Entsorgung
HINWEIS
Dieses Gerät darf nicht als Hausmüll entsorgt werden.
Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor-
mationen über die ordnungsgemäße Entsorgung des Geräts.
Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

EN
11
Original operating manual.
EN
WARNING
WARNING
Disconnect all electrical units in the water from the power supply be-
fore reaching into the water. Otherwise there is a risk of injuries or
death by electrocution.
This unit can be used by children aged 8 and above and by persons
with reduced physical, sensory or mental capabilities or lack of expe-
rience and knowledge if they are supervised or have been instructed
on how to use the unit in a safe way and they understand the hazards
involved. Do not allow children to play with the unit. Only allow chil-
dren to carry out cleaning and user maintenance under supervision.

12
Safety information
Electrical connection
Only connect the unit if the electrical data of the unit and the power supply match.
Only plug the unit into a correctly installed outlet. Ensure that the unit is fused for a rated
fault current of max. 30 mA by means of a fault current protection device.
Extension cables and power distributors (e.g. outlet strips) must be suitable for outdoor use
(splash-proof).
Protect open plugs and sockets from moisture.
Safe operation
Operate the unit only when there are no people in the water.
Do not use the unit, if electrical lines or the housing are damaged.
If a power connection cable is damaged, have it replaced immediately by OASE, an authorized
customer service or a qualified electrician to prevent electric shock.
Do not carry or pull the unit by its power cable.
Route lines so that they are protected from damage and nobody can trip over them.
Never make technical modifications to the unit.
Only carry out work on the unit that is described in this manual.
Only use original spare parts and accessories.
Should problems occur, please contact the authorized customer service or OASE.
Intended use
Only use the product described in this manual as follows:
For pumping clear water or rain water.
For pumping chlorinated water.
For pumping dirty water containing particles max. 1.5 inch in size.
For irrigating and watering.
For transferring water from and draining basins or ponds/pools.
For pumping the water out of rain barrels or cisterns.
In compliance with the technical specifications. (→ Technical data)
The following restrictions apply to the unit:
Not suitable for salt water.
Not suitable for drinking water.
Do not use for long-term operation (e.g. continuous recirculation of water in a pond).
Do not use for industrial purposes.
Do not use in conjunction with chemicals, foodstuff, easily flammable or explosive substances.
Do not connect to the drinking water supply.

EN
13
Product description
Overview
POX0014
1 Handle
2 Stepped hose adapter
3 Reducing coupling, G1½ to G1¼
4 Connection, pressure side G2
5 Pump base
6 Float switch
7 Power connection cable
8 Fastening cable, 32.8 ft
The unit contains cast iron which is subject to a natural corrosion process. This does not
impair the function of the unit.
Symbols on the unit
The unit is dust-proof and water-tight down to 23 ft.
Never dispose of the unit with normal household waste.
Read the operating instructions.

14
Installation and connection
Connecting the pressure hose
An optimum flow rate is achieved with a 2 inch hose diameter.
How to proceed:
1. Adapt the stepped hose adapter to the hose diameter.
2. Screw the stepped hose adapter onto the connection on the pressure side.
3. Connect the pressure hose to the stepped hose adapter.
– Secure the pressure hose with a hose clip.
POX0016

EN
15
Automatic mode
When the water level rises, it lifts the float switch until the switch-on point is reached and the
pump switches on.
When the water level drops, the float switch lowers until the switch-off point is reached and the
pump switches off.
How to proceed:
Push the float switch cable into the cable clip.
– The shorter the cable between the float switch and the cable clip, the lower the switch-on
point and the higher the switch-off point.
To ensure faultless function, ensure that the length of cable between the float switch and
the cable clip is at least 4 inches long.
The minimum residual water height is only reached in manual mode.
POX0015
Manual mode
The pump remains permanently switched on if the float switch is positioned vertically (cable
hanging down).
NOTE
The pump can run dry in manual mode. Running the pump dry increases wear.
Switch off the pump when the minimum water level is reached.

16
Installing the pump
Install the pump in a vertical and stable position in the water.
If it needs to be lowered into a shaft, fasten a rope to the handle. Do not carry it by the power
connection cable.
Install the pump so that it does not take in dirt particles with a size >1.5 inch, which would
block the intake. Install the pump in a raised position if necessary.
Ensure that the float switch can always move freely.
POX0018

EN
17
Operation
WARNING
Serious injury or death from electric shock is possible.
Only operate the pump if no persons are in the water.
Disconnect all electrical devices in the water from the power supply before reaching into the
water.
NOTE
The pump is not suitable for long-term operation. Long-term operation will reduce the pump
service life accordingly.
Switching on the unit
Insert the power plug into the outlet.
– The pump is ready for operation.
– The pump will start up as soon as the water level reaches the activation height.
Switching off the unit
Disconnect the power plug.
– When the pump is switched off, residual water in the hose may flow back and out of the
pump intake.
Rinse the pump with clear water after use.
Maintenance and cleaning
NOTE
Do not use aggressive cleaning agents or chemical solutions. These agents can damage the
housing, impair the function of the device and harm animals, plants and the environment.
Clean the unit with clean water and a soft brush or sponge wherever possible. Remove stub-
born dirt with the aid of the recommended cleaning agents.
Clean the unit as required, but at least twice a year.
Recommended cleaning agent for removing stubborn limescale deposits:
– Pump cleaning agent PumpClean from OASE.
– Vinegar- and chlorine-free household cleaning agent.
After cleaning, thoroughly rinse all parts in clean water.

18
Storage/overwintering
The unit is not frost-proof and has to be removed and put into storage if freezing temperatures
are expected.
How to correctly store the unit:
Thoroughly clean the unit and replace damaged components.
Store the unit in a dry and frost-free place.
Protect open plug connections from moisture and dirt.
Empty hoses and connections as much as possible
Troubleshooting
Malfunction Possible cause Remedy
The pump does not start The power supply is interrupted Plug in the power plug
Check the fuse of the power outlet
The pump switches off after a
short running period
The overload protection has
switched the pump off due to
overheating
Clean the intake opening and
the pressure hose
Allow the pump to cool down.
The overload protection is auto-
matically reset after cooling
down
The pump is running but is not de-
livering, or the delivered quantity is
insufficient
The pressure hose is blocked

Route the pressure hose with-
out kinks
Check the outlet and clean if
necessary
The intake opening is clogged

Clean the intake opening
The pressure hose contains air Bleed the pressure hose
If applicable:
The non-return valve is incorrectly
fitted in the pressure hose or
clogged
Fit the non-return valve cor-
rectly
Clean the non-return valve
The impeller unit is faulty or worn Contact OASE.
The impeller unit may only be
replaced by the OASE service.

EN
19
Technical data
ProMax MudDrain 25000 30000
Rated voltage V AC 230 230
Rated frequency Hz 50 50
Rated power W 1200 1500
Protection type IP68 IP68
Connection, pressure side G 2 2
Minimum switch-on height / maximum switch-off height inch 21.6 11.8
Maximum switch-on height / minimum switch-off height inch 29.5 7.1
Flow rate maximum gal/h 6600 7900
Head height maximum ft 32.8 39.4
Immersion depth maximum ft 23 23
Particle size maximum inch 1.6 1.6
Power connection cable Length ft 32.8 32.8
Dimensions Length inch 7 7
Width inch 9.7 9.7
Height inch 17.8 17.8
Weight lbs 30 31.1
Wear parts
The following components are wear parts and may only be replaced by the OASE service.
Impeller unit
Disposal
NOTE
Do not dispose of this unit with domestic waste.
Dispose of the unit by using the return system provided for this purpose.
Should you have questions, please contact your local disposal company. They will give you in-
structions on how to dispose of your unit properly.
Disable the unit by cutting off the cables.

20
Traduction de la notice d'emploi d'origine.
FR
AVERTISSEMENT
AVERTISSEMENT
Débrancher tous les appareils électriques immergés avant de péné-
trer dans l'eau afin de prévenir tout risque de blessures ou un danger
de mort par électrocution.
Dans le cas où cet appareil serait utilisé par des mineurs de moins de
8 ans ainsi que par des personnes souffrant d'un handicap mental ou
plus généralement par des personnes manquant d'expérience, un
adulte averti devra être présent, qui renseignera le mineur ou la per-
sonne fragilisée concernée sur le bon emploi de ce matériel. Les en-
fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant
sans surveillance pour le nettoyage ou l'entretien.
