Oase ProMax Rain 4000 User manual

ProMax Rain 4000
47771_Oase_GA_ProMax_Rain-4000_DE_A5_1016.indd 1 02.11.16 14:56

2 ProMax Rain 4000
A
B
POX0073 POX0077
C
POX0083
D
POX0081


3
E F
POX0075 POX0076
G
POX0074

4 ProMax Rain 4000
H
POX0082
I
POX0080

5
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
Original Gebrauchsanleitung
WARNUNG
Dieses Gerät kann von Kin-
dern ab 8 Jahren und darüber
sowie von Personen mit ver-
ringerten physischen, senso-
rischen oder mentalen Fähig-
keiten oder Mangel an Erfah-
rung und Wissen benutzt wer-
den, wenn sie beaufsichtigt
oder bezüglich des sicheren
Gebrauchs des Gerätes un-
terwiesen wurden und die
daraus resultierenden Gefah-
ren verstehen.
Kinder dürfen nicht mit dem
Gerät spielen.
Reinigung und Benutzerwar-
tung dürfen nicht von Kindern
ohne Beaufsichtigung durch-
geführt werden.
Das Gerät muss über eine
Fehlerstrom-Schutzeinrich-
tung mit einem Bemessungs-
fehlerstrom von maximal
30 mA abgesichert sein.
Gerät nur anschließen, wenn
die elektrischen Daten von
Gerät und Stromversorgung
übereinstimmen. Die Geräte-
daten befinden sich auf dem
Typenschild am Gerät, auf
der Verpackung oder in die-
ser Anleitung.
Tod oder schwere Verletzun-
gen durch Stromschlag sind
möglich! Bevor Sie ins Was-
ser greifen, Geräte im Wasser
mit einer Spannung >12 V AC
oder >30 V DC vom Strom-
netz trennen.
Gerät nur betreiben, wenn
sich keine Personen im Was-
ser aufhalten.
Eine beschädigte Anschluss-
leitung kann nicht ersetzt wer-
den. Gerät entsorgen.
SICHERHEITSHINWEISE
Elektrischer Anschluss
Verlängerungsleitungen und Stromver-
teiler (z. B. Steckdosenleisten) müssen
für die Verwendung im Freien geeignet
sein (spritzwassergeschützt).
Steckerverbindungen vor Feuchtigkeit
schützen.
Gerät nur an einer vorschriftsmäßig in-
stallierten Steckdose anschließen.
Sicherer Betrieb
Bei defektem Gehäuse darf das Gerät
nicht betrieben werden.
Bei defekter elektrischer Leitung darf
das Gerät nicht betrieben werden.
Gerät nicht an der elektrischen Leitung
tragen oder ziehen.
Leitungen geschützt vor Beschädigun-
gen verlegen und darauf achten, dass
niemand darüber fallen kann.
Niemals technische Änderungen am
Gerät vornehmen.

6 ProMax Rain 4000
Nur die Arbeiten am Gerät durchführen,
die in dieser Anleitung beschrieben
sind. Wenn sich Probleme nicht behe-
ben lassen, eine autorisierte Kunden-
dienststelle oder im Zweifelsfall den
Hersteller kontaktieren.
Nur Original-Ersatzteile und -Zubehör
für das Gerät verwenden.
Gerät bei Gewitter vom Stromnetz tren-
nen.
ÜBER DIESE
GEBRAUCHSANLEITUNG
Willkommen bei OASE Living Water. Mit
dem Kauf des Produkts ProMax Rain
4000 haben Sie eine gute Wahl getroffen.
Lesen Sie vor der ersten Benutzung des
Gerätes die Anleitung sorgfältig und ma-
chen Sie sich mit dem Gerät vertraut. Alle
Arbeiten an und mit diesem Gerät dürfen
nur gemäß der vorliegenden Anleitung
durchgeführt werden.
Beachten Sie unbedingt die Sicherheits-
hinweise für den richtigen und sicheren
Gebrauch.
Bewahren Sie diese Anleitung sorgfältig
auf. Bei Besitzerwechsel geben Sie bitte
die Anleitung weiter.
Symbole in dieser Anleitung
Warnhinweise
Die Warnhinweise in dieser Anleitung sind
durch Signalworte klassifiziert, die das
Ausmaß der Gefährdung anzeigen.
WARNUNG
Bezeichnet eine möglicherweise
gefährliche Situation.
Bei Nichtbeachtung kann Tod oder
schwerste Verletzung die Folge sein.
HINWEIS
Informationen, die zum besseren Ver-
ständnis oder der Vorbeugung möglicher
Sach- oder Umweltschäden dienen.
Weitere Hinweise
A Verweis auf eine Abbildung, z. B.
Abbildung A.
Verweis auf ein anderes Kapitel.
PRODUKTBESCHREIBUNG
Übersicht
AProMax Rain 4000
Position Beschreibung
1 Griff, verstellbar
2 Pumpenfuß
3 Knickschutz Druckschlauch
4 Schwimmerschalter
5 Netzanschlussleitung
6 Anschluss-Set:
1 × Schnellkupplung
2 × Schlauchverbinder
2 × Hahnanschluss
1 × Kugelhahn
1 × Schlauch G½
7 Anschluss Druckseite G1
Bestimmungsgemäße Verwendung
ProMax Rain 4000 ausschließlich wie
folgt verwenden:
Fördern von klarem Wasser oder Re-
genwasser.
Fördern von Wasser und Partikeln mit
max. 0,3 mm Korngröße.
Bewässern und Gießen.
Um- und Auspumpen von Behältern
oder Becken.
Wasserentnahme aus Brunnen.
– Nur zum Bewässern und Gießen!
Wasserentnahme aus Regentonnen
oder Zisternen.
Betrieb unter Einhaltung der techni-
schen Daten.
Möglicher Fehlgebrauch
Für das Gerät gelten folgende Einschrän-
kungen:

7
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
Nicht geeignet für Salzwasser.
Nicht geeignet für Trinkwasser.
Niemals Schmutzwasser fördern.
Nicht im Langzeitbetrieb (z. B. Dauer-
umwälzbetrieb im Teich) verwenden.
Nicht für gewerbliche oder industrielle
Zwecke verwenden.
Nicht in Verbindung mit Chemikalien,
Lebensmitteln, leicht brennbaren oder
explosiven Stoffen einsetzen.
Nicht an die Trinkwasserversorgung an-
schließen.
AUFSTELLEN UND ANSCHLIEßEN
Druckschlauch anschließen
Die Förderleistung ist optimal bei größt-
möglichem Schlauchinnendurchmesser.
So gehen Sie vor:
B
1.Schnellkupplung auf den Pumpenaus-
gang schrauben.
2.Schlauchverbinder auf die Schnellkupp-
lung stecken.
Anschluss-Set montieren
Das Anschluss-Set ermöglicht, den
Druckschlauch (G½) über den Knick-
schutz zu leiten.
C
Knickschutz anbringen
Mit dem Knickschutz lässt sich der Druck-
schlauch (G½) knickfrei über eine Kante
legen.
So gehen Sie vor:
D
1.Druckschlauch in den Knickschutz ein-
legen.
2.Verschlusskappe umklappen und beide
Rastnasen in die Laschen einrasten las-
sen.
3.Druckschlauch über Kante hängen.
Knickschutz entfernen
D
Auf beide Rastnasen drücken und Rast-
nasen aus den Laschen schieben.
Verschlusskappe umklappen und
Druckschlauch entnehmen.
Automatischer Betrieb
Steigendes Wasser hebt den Schwim-
merschalter bis der Einschaltpunkt er-
reicht ist und die Pumpe einschaltet.
Bei fallendem Wasserstand senkt sich der
Schwimmerschalter bis der Ausschalt-
punkt erreicht ist und die Pumpe aus-
schaltet.
E
Kabel des Schwimmerschalters in die
Kabelhalterung drücken.
– Je kürzer das Kabel zwischen
Schwimmerschalter und Kabelhalte-
rung ist, desto niedriger liegt der Ein-
schaltpunkt und desto höher liegt der
Ausschaltpunkt.
HINWEIS
Für die fehlerfreie Funktion mindestens
10 cm Kabellänge zwischen Schwim-
merschalter und Kabelhalterung einhal-
ten.
HINWEIS
Die minimale Restwasserhöhe wird nur
im manuellen Betrieb erreicht.

8 ProMax Rain 4000
Manueller Betrieb
Die Pumpe ist ständig eingeschaltet,
wenn der Schwimmerschalter in vertikaler
Position steht und das Kabel nach unten
zeigt.
HINWEIS
Im manuellen Betrieb kann die Pumpe
trocken laufen.
Pumpe ausschalten, wenn der minimale
Wasserstand erreicht ist.
Bei Trockenlauf unterliegt die Pumpe ei-
nem erhöhten Verschleiß.
F
Griff in die waagerechte Position stellen
und das Kabel direkt am Übergang zum
Schwimmerschalter so in die Kabelhal-
terung drücken, dass der Schwim-
merschalter senkrecht steht.
Pumpe aufstellen
G
Pumpe waagerecht und standsicher im
Wasser aufstellen.
Falls sich das Filtersieb durch Schmutz-
partikel zusetzt, Pumpe erhöht aufstel-
len.
Zum Herablassen in einen Brunnen
oder Schacht ein Seil am Griff befesti-
gen. Nicht am Netzanschlusskabel tra-
gen.
Der Schwimmerschalter muss sich stets
frei bewegen können.
EIN- UND AUSSCHALTEN
WARNUNG
Gefährliche elektrische Spannung!
Tod oder schwere Verletzungen durch
Stromschlag.
Die Pumpe im Wasser erst mit dem
Stromnetz verbinden, wenn keine Per-
sonen im Wasser stehen oder ins Was-
ser greifen.
Vor dem Betreten des Wassers oder
dem Hineinfassen die Netzspannung al-
ler im Wasser befindlichen Geräte ab-
schalten.
Gerät einschalten
Netzstecker in die Steckdose stecken.
– Die Pumpe ist betriebsbereit.
– Die Pumpe läuft an, sobald der Was-
serstand die Einschalthöhe erreicht
hat.
Gerät ausschalten
Netzstecker ziehen.
– Nach dem Ausschalten kann das
Restwasser im Schlauch zurückflie-
ßen und durch die Ansaugöffnung der
Pumpe austreten.
HINWEIS
Gerät nicht im Langzeitbetrieb verwen-
den. Andernfalls wird die Lebensdauer
des Geräts entsprechend verkürzt.

9
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
STÖRUNGSBESEITIGUNG
Störung Ursache Abhilfe
Pumpe läuft nicht an Stromversorgung unterbro-
chen
Sicherung und elektrische
Steckverbindungen prüfen
Pumpe schaltet nach kur-
zer Laufzeit ab
Überlastschutz hat die
Pumpe wegen Überhitzung
abgeschaltet

Ansaugöffnung und
Druckschlauch reinigen
Pumpe abkühlen lassen
Pumpe läuft, fördert aber
nicht oder fördert ungenü-
gend
Druckschlauch verschlos-
sen

Druckschlauch knickfrei
verlegen
Auslauf prüfen und ggf.
reinigen
Ansaugöffnung verstopft

Ansaugöffnung reinigen
Luft im Druckschlauch

Druckschlauch entlüften
Filtersieb verstopft

Filtersieb reinigen
Falls vorhanden:
Rückschlagklappe im
Druckschlauch falsch ein-
gebaut oder verstopft

Rückschlagklappe rich-
tig einbauen
Rückschlagklappe reini-
gen
Laufrad defekt oder ver-
schlissen
OASE kontaktieren.
Das Laufrad darf nur
vom Oase-Service er-
setzt werden.
REINIGUNG UND WARTUNG
WARNUNG
Gefährliche elektrische Spannung!
Netzspannung von allen Geräten vor
dem Griff ins Wasser abschalten.
Netzspannung vor allen Arbeiten am
Gerät abschalten.
Wenn bei Reinigung und Wartung die
Netzspannung eingeschaltet ist, besteht
Lebensgefahr durch Stromschlag.
HINWEIS
Empfehlung zur Reinigung:
Gerät nach Bedarf, aber mindestens 2-
mal jährlich, reinigen.
Keine aggressiven Reinigungsmittel
oder chemische Lösungen verwenden,
da sie das Gehäuse beschädigen oder
die Funktion des Geräts beeinträchtigen
können.
Empfohlene Reinigungsmittel bei hart-
näckigen Verkalkungen:
– Pumpenreiniger PumpClean von
OASE.
– Essig- und chlorfreien Haushaltsreini-
ger.
Nach dem Reinigen alle Teile mit kla-
rem Wasser gründlich abspülen.

10 ProMax Rain 4000

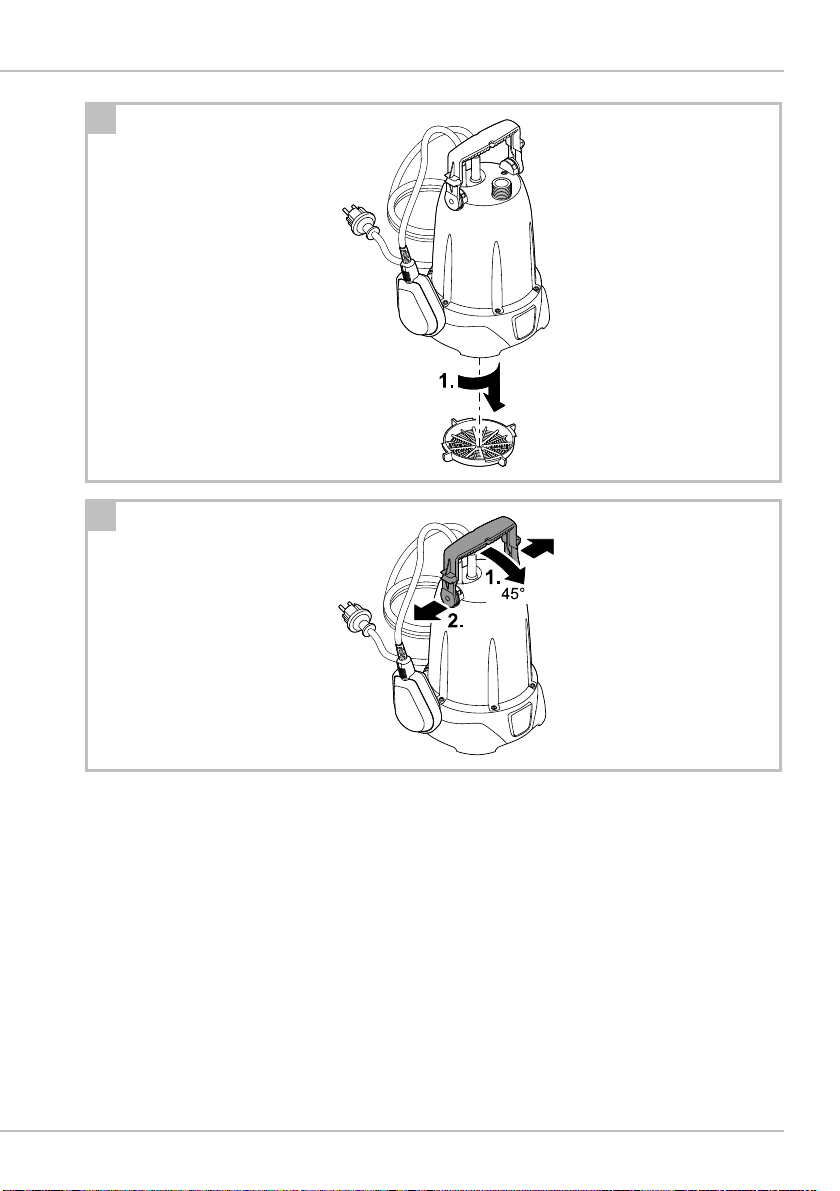

Filtersieb reinigen
HINWEIS
Empfehlung zur Reinigung:
Filtersieb nach Bedarf, aber mindestens
1-mal monatlich, reinigen.
So gehen Sie vor:
H
1.Filtersieb bis zum Anschlag nach rechts
drehen und vom Gerät abnehmen.
2.Filtersieb unter klarem Wasser reinigen.
3.Gerät in umgekehrter Reihenfolge wie-
der zusammenbauen.
Griff ersetzen
So gehen Sie vor:
I
1.Griff auf 45°-Position drehen.
2.Griff durch beidhändiges Ziehen an den
Seiten aus der Halterung lösen.
3.Ersatzteil in umgekehrter Reihenfolge
am Gerät montieren.
Filtersieb ersetzen
So gehen Sie vor:
H
1.Filtersieb bis zum Anschlag nach rechts
drehen und vom Gerät abnehmen.
2.Ersatzteil in umgekehrter Reihenfolge
am Gerät montieren.
VERSCHLEIßTEILE
Verschleißteile unterliegen nicht der Ge-
währleistung.
Folgende Komponenten sind Verschleiß-
teile und dürfen nur vom OASE-Service
ersetzt werden:
Laufrad
LAGERN/ÜBERWINTERN
Das Gerät ist nicht frostsicher und muss
bei zu erwartendem Frost deinstalliert und
eingelagert werden.
So lagern Sie das Gerät richtig:
Gerät so weit wie möglich entleeren,
eine gründliche Reinigung durchführen
und auf Schäden überprüfen.
Sämtliche Schläuche, Rohrleitungen
und Anschlüsse soweit wie möglich ent-
leeren.
Gerät gründlich reinigen, auf Beschädi-
gungen prüfen, beschädigte Teile erset-
zen.
Gerät trocken und frostfrei lagern.
Offene Steckverbindungen vor Feuch-
tigkeit und Verschmutzung schützen.
ENTSORGUNG
HINWEIS
Dieses Gerät enthält elektronische Bau-
teile und darf nicht als Hausmüll entsorgt
werden.
Gerät durch Abschneiden der Kabel un-
brauchbar machen.
Gerät über das dafür vorgesehene
Rücknahmesystem entsorgen.

11
DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
ERSATZTEILE
Mit Originalteilen von OASE bleibt das Gerät
sicher und arbeitet weiterhin zuverlässig.
Ersatzteilzeichnungen und Ersatzteile fin-
den Sie auf unserer Internetseite.
www.oase-livingwater.com/ersatzteile-di
TECHNISCHE DATEN
ProMax Rain 4000
Bemessungsspannung V AC 230
Bemessungsfrequenz Hz 50
Bemessungsleistung W 370
Schutzart IP X8
Anschluss Druckseite G1
Minimale Einschalthöhe / maximale Ausschalthöhe mm 370 / 140
Maximale Einschalthöhe / minimale Ausschalthöhe mm 500 / 50
Minimaler Wasserstand bei Inbetriebnahme mm 35
Fördermenge maximal l/h 4000
Förderhöhe maximal m 12
Tauchtiefe maximal m 7
Korngröße maximal mm 0,3
Netzanschlussleitung Länge m 10
Abmessungen Länge mm 177
Breite mm 167
Höhe mm 317
Gewicht kg 4,5

12 ProMax Rain 4000
Translation of the original Operating
Instructions
WARNING
This unit can be used by chil-
dren aged 8 and above and
by persons with reduced
physical, sensory or mental
capabilities or lack of experi-
ence and knowledge if they
are supervised or have been
instructed on how to use the
unit in a safe way and they un-
derstand the hazards in-
volved.
Do not allow children to play
with the unit.
Only allow children to carry
out cleaning and user mainte-
nance under supervision.
Ensure that the unit is fused
for a rated fault current of
max. 30 mA by means of a
fault current protection de-
vice.
Only connect the unit if the
electrical data of the unit and
the power supply correspond.
The unit data is to be found on
the unit type plate, on the
packaging or in this manual.
Possible death or severe in-
jury from electrocution! Be-
fore reaching into the water,
always disconnect all units in
the water that have a voltage
of >12 V AC or >30 V DC
from the power supply.
Only operate the unit if no per-
sons are in the water.
A damaged connection cable
cannot be replaced. Dispose
of the unit.
SAFETY INFORMATION
Electrical connection
Extension cables and power distributors
(e.g. outlet strips) must be suitable for
outdoor use (splash-proof).
Protect the plug connection from mois-
ture.
Only connect the unit to a correctly fitted
socket.
Safe operation
Never operate the unit if the housing is
defective!
Never operate the unit if an electrical ca-
ble is defective!
Never carry or pull the unit by the elec-
trical cable.
Route cables such that they are pro-
tected from damage and do not present
a tripping hazard.
Never carry out technical changes to the
unit.
Only carry out work on the unit that is
described in this manual. If problems
cannot be overcome, please contact an
authorised customer service point or, if
in doubt, the manufacturer.
Only use original spare parts and acces-
sories for the unit.
Disconnect the unit from the power sup-
ply during thunderstorms.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
13
INFORMATION ABOUT THIS
OPERATING MANUAL
Welcome to OASE Living Water. You
made a good choice with the purchase of
this product ProMax Rain 4000.
Prior to commissioning the unit, please
read the instructions of use carefully and
fully familiarise yourself with the unit. En-
sure that all work on and with this unit is
only carried out in accordance with these
instructions.
Adhere to the safety information for the
correct and safe use of the unit.
Keep these instructions in a safe place!
Please also hand over the instructions
when passing the unit on to a new owner.
Symbols used in these instructions
Warnings
The warning information is categorised by
signal words, which indicate the extent of
the hazard.
WARNING
Indicates a possibly hazardous situa-
tion.
Non-observance may lead to death or
serious injuries.
NOTE
Information for the purpose of clarification
or for preventing possible damage to as-
sets or to the environment.
Additional information
A Reference to a figure, e.g. Fig. A.
Reference to another section.
PRODUCT DESCRIPTION
Overview
AProMax Rain 4000
Position Description
1 Handle, adjustable
2 Pump base
3 Pressure hose kink protection
4 Float switch
5 Power connection cable
6 Connection set
1 × quick-release
coupling
2 × hose connector
2 × tap connection
1 × ball valve
1 × G½ hose
7 Connection, pressure side G1
Intended use
Exclusively use the ProMax Rain 4000 as
follows:
For pumping clear water or rain water.
For pumping water and max. 0.3 mm
large particles.
For irrigating and watering.
For transferring water from and draining
basins or ponds/pools.
Extraction of water from a well.
– Only for irrigation and watering pur-
poses!
For pumping the water out of water
butts/rain barrels or cisterns.
Operation under observance of the
technical data.
Possible incorrect use
The following restrictions apply to the unit:
Not suitable for salt water.
Not suitable for drinking water.
Never use for pumping dirty wa-
ter/waste water.

14 ProMax Rain 4000
Do not use for long-term operation (e.g.
continuous recirculation of the water in
a pond).
Do not use for commercial or industrial
purposes.
Do not use in conjunction with chemi-
cals, foodstuff, easily flammable or ex-
plosive substances.
Do not connect to the drinking water
supply.
INSTALLATION AND CONNECTION
Connecting the pressure hose
An optimum flow rate is achieved with the
largest possible hose inside diameter.
How to proceed:
B
1.Screw the quick-release coupling onto
the pump outlet.
2.Fit the hose connector onto the quick-
release coupling.
Fitting the connection set
The connection set makes it possible to
route the pressure hose (G½) via the kink
protection.
C
Fitting the kink protection
Using the kink protection, the pressure
hose (G½) can be routed over an edge
without any kinks.
How to proceed:
D
1.Place the pressure hose into the kink
protection.
2.Fold down the cover clips and allow the
fasteners to engage.
3.Hang the pressure hose over the edge.
Removing the kink protection
D
Press both fasteners and push them out
of the lugs.
Undo the cover clips and remove the
pressure hose.
Automatic mode
When the water level rises, it lifts the float
switch until the switch-on point is reached
and the pump switches on.
When the water level drops, the float
switch lowers until the switch-off point is
reached and the pump switches off.
E
Push the float switch cable into the ca-
ble clip.
– The shorter the cable between the
float switch and the cable clip, the
lower the switch-on point and the
higher the switch-off point.
NOTE
To ensure faultless function, ensure that
the length of cable between the float
switch and the cable clip measures at
least 10 cm.
NOTE
The minimum residual water height is
only reached in manual mode.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
15
Manual mode
The pump remains permanently switched
on if the float switch is set vertically and
the cable points downward.
NOTE
The pump can run dry in manual mode.
Switch off the pump when the minimum
water level is reached.
Running the pump dry increases wear.
F
Move the handle into the horizontal po-
sition and push the cable directly at the
transition to the float switch into the ca-
ble clip such that the float switch is in a
vertical position.
Installing the pump
G
Install the pump in a horizontal and sta-
ble position in the water.
If the filter screen becomes clogged by
dirt particles, install the pump in an ele-
vated position.
If it needs to be lowered into a well or a
shaft, fasten a rope to the handle. Do
not carry it by the power connection
cable.
Ensure that the float switch can always
move freely.
SWITCHING ON AND OFF
WARNING
Dangerous electrical voltage!
Death or severe injury from electrocu-
tion.
Only connect the pump to the power
supply when there are no persons in or
reaching into the water.
Before stepping into or reaching into the
water, switch off all units located in the
water.
Switching on the unit
Insert the power plug into the socket.
– The pump is ready for operation.
– The pump will start up as soon as the
level of the water reaches the switch-
on height.
Switching off the unit
Disconnect the power plug.
– When the pump is switched off, resid-
ual water in the hose may flow back
and out of the pump intake.
NOTE
Do not use the unit for long-term opera-
tion. Otherwise this will impair the operat-
ing life of the unit accordingly.

16 ProMax Rain 4000
REMEDY OF FAULTS
Malfunction Cause Remedy
Pump does not start. Power supply interrupted Check the fuse and electri-
cal plug connections.
Pump switches off after a
short running period.
Overload protection has
switched the pump off due
to overheating.

Clean the intake and
pressure hose.
Allow the pump to cool
down.
The pump is running but is
not delivering, or the deliv-
ered quantity is insufficient
Pressure hose blocked

Route the pressure hose
without kinks.
Check the outlet and
clean if necessary
Intake blocked

Clean the intake
Air in the pressure hose

Expel the air from the
pressure hose.
Filter screen clogged

Clean the filter screen.
If applicable:
Non-return valve incorrectly
fitted in the pressure hose
or clogged

Correctly fit the non-re-
turn valve.
Clean the non-return
valve.
Impeller defective or worn Contact OASE
The impeller may only
be replaced by the
OASE Service.
MAINTENANCE AND CLEANING
WARNING
Dangerous electrical voltage!
Switch off the mains voltage of all units
before reaching into the water.
Switch off the mains voltage of the unit
before carrying out any work.
If the mains voltage is switched on during
cleaning and maintenance work, there is
danger to life due to electrocution.
NOTE
Recommendation regarding cleaning:
Clean the unit as required but at least
twice a year.
Do not use aggressive cleaning agents
or chemical solutions as they could at-
tack the housing or impair the function
of the unit.
Recommended cleaning agent for re-
moving stubborn limescale deposits:
– Pump cleaning agent PumpClean
from OASE.
– Vinegar- and chlorine-free household
cleaning agent.
After cleaning, thoroughly rinse all parts
in clean water.

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
17
Cleaning the filter screen
NOTE
Recommendation regarding cleaning:
Clean the filter screen as required, but
at least once per month.
How to proceed:
H
1.Turn the filter screen clockwise as far as
it goes and then remove it from the unit.
2.Clean the filter screen in clean water.
3.Reassemble the unit in the reverse or-
der.
Replacing the handle
How to proceed:
I
1.Turn the handle to a 45° position.
2.Release the handle from the holder by
pulling with both hands at the side.
3.Fit the spare part onto the unit in the re-
verse order.
Replacing the filter screen
How to proceed:
H
1.Turn the filter screen clockwise as far as
it goes and then remove it from the unit.
2.Fit the spare part onto the unit in the re-
verse order.
WEAR PARTS
Wear parts are excluded from the war-
ranty.
The following components are wear parts
and may only be replaced by the OASE
Service.
Impeller
STORAGE/OVERWINTERING
The unit is not frost-proof and has to be
removed and put into storage if minus
temperatures are expected.
How to correctly store the unit:
Drain the unit as far as possible, clean
thoroughly and check for damage.
Empty all hoses, pipes and connections
as far as possible.
Thoroughly clean the unit, check it for
damage and replace any damaged
parts.
Store the unit in a dry and frost-free
place.
Protect open plug connections from
moisture and dirt.
DISPOSAL
NOTE
This unit contains electronic components
- do not dispose of this unit with domestic
waste.
Render the unit unusable by cutting off
the cables.
Dispose of the unit by using the return
system provided for this purpose.

18 ProMax Rain 4000
SPARE PARTS
The use of original parts from OASE en-
sures continued safe and reliable operation
of the unit.
Please visit our website for spare parts
drawings and spare parts.
www.oase-livingwater.com/spareparts-di
TECHNICAL DATA
ProMax Rain 4000
Rated voltage V AC 230
Rated frequency Hz 50
Rated power W 370
Protection type IP X8
Connection, pressure side G1
Minimum switch-on height / maximum switch-off height mm 370 / 140
Maximum switch-on height / minimum switch-off height mm 500 / 50
Minimum water level for starting up mm 35
Flow rate Max. l/h 4000
Head height Max. m 12
Immersion depth Max. m 7
Particle size Max. mm 0.3
Power connection cable Length m 10
Dimensions Length mm 177
Width mm 167
Height mm 317
Weight kg 4.5

DE
EN
FR
NL
ES
PT
IT
DA
NO
SV
FI
HU
PL
CS
SK
SL
HR
RO
BG
UK
RU
CN
19
Traduction de la notice d'emploi origi-
nale
AVERTISSEMENT
Attention :
Dans le cas où cet appareil
serait utilisé par des mineurs
de moins de 8 ans ainsi que
par des personnes souffrant
d'un handicap mental ou plus
généralement par des per-
sonnes manquant d'expé-
rience, un adulte averti devra
être présent, qui renseignera
le mineur ou la personne fra-
gilisée concernée sur le bon
emploi de ce matériel. Les en-
fants ne doivent pas jouer
avec cet appareil. Ne pas lais-
ser un enfant sans surveil-
lance pour le nettoyage ou
l'entretien.
Veiller à ce que l'appareil soit
absolument protégé par fu-
sible par le biais d’une protec-
tion différentielle avec un cou-
rant assigné de 30 mA maxi-
mum.
Ne brancher l'appareil que
lorsque les caractéristiques
électriques de l'appareil et de
l'alimentation électrique cor-
respondent. Les caractéris-
tiques de l'appareil sont indi-
quées sur la plaque signalé-
tique de l'appareil, sur l'em-
ballage ou dans cette notice
d'emploi.
La mort ou des blessures
graves par choc électrique
sont possibles ! Avant de
mettre les mains dans l'eau,
débranchez les appareils
dans l'eau d'une tension
>12 V CA ou >30 V CC.
Utiliser l'appareil uniquement
lorsque personne ne se
trouve dans l'eau.
Un câble de raccordement
endommagé ne peut pas être
remplacé. Mettre l'appareil au
rebut.
CONSIGNES DE SÉCURITÉ
Raccordement électrique
Les câbles de rallonge et le distributeur
de courant (p. ex. blocs multiprises) doi-
vent être conçus pour une utilisation en
extérieur (protégé contre les projections
d'eau).
Protéger les raccordements à fiche
contre l'humidité.
Raccorder l'appareil uniquement à une
prise installée de manière réglemen-
taire.
Exploitation sécurisée
Ne pas utiliser l'appareil avec un boîtier
défectueux.
Il est interdit d'utiliser l'appareil si le
câble électrique est défectueux.
Ne pas porter ou tirer l'appareil par les
câbles électriques.

20 ProMax Rain 4000
Poser les câbles de manière à ce qu'ils
soient protégés contre d'éventuels en-
dommagements et veiller à ce que per-
sonne ne puisse trébucher.
Ne jamais procéder à des modifications
techniques sur l’appareil.
Exécuter des travaux sur l'appareil uni-
quement si ces derniers sont décrits
dans la notice d'emploi. S'il est impos-
sible de remédier aux problèmes, con-
tacter le SAV agréé ou en cas de doute
le constructeur.
N’utiliser que des pièces de rechange et
des accessoires d’origine pour l’appa-
reil.
Débrancher l'appareil du secteur en cas
d'intempéries.
EN CE QUI CONCERNE CETTE
NOTICE D'EMPLOI
Bienvenue chez OASE Living Water.
Avec l'acquisition du produit, ProMax
Rain 4000 vous avez fait le bon choix.
Avant la première utilisation de l'appareil,
lire attentivement cette notice d'emploi et
se familiariser avec l'appareil. Tous les
travaux effectués avec et sur cet appareil
devront être exécutés conformément aux
directives ci-jointes.
Respecter impérativement les consignes
de sécurité relatives à une utilisation cor-
recte et en toute sécurité.
Conserver soigneusement cette notice
d'emploi. Lors d'un changement de pro-
priétaire, prière de transmettre également
cette notice d'emploi.
Symboles dans cette notice d'emploi
Avertissements
Dans cette notice, les avertissements sont
classés par mots de signalisation qui indi-
quent l'ampleur du risque.
AVERTISSEMENT
signale une situation éventuellement
dangereuse.
Le non-respect risque d'entraîner la
mort ou des blessures graves.
REMARQUE
Informations permettant d’assurer une
meilleure compréhension et d’éviter des
dommages matériels ou environnemen-
taux.
Autres remarques
A Renvoi à l'illustration, p. ex. Figure
A.
Renvoi à un autre chapitre.
DESCRIPTION DU PRODUIT
Vue d'ensemble
AProMax Rain 4000
Position Description
1 Poignée, ajustable
2 Pied de la pompe
3 Tuyau sous pression
4 Contact à flotteur
5 Câble d'alimentation
électrique.
6 Set de raccordement :
1 x raccord rapide
2 x raccord de tuyaux
2 x raccord de robinet
1 x robinet à boisseau
sphérique
1 x tuyau G½
7 Raccord côté refoulement G1
Utilisation conforme à la finalité
Exclusivement utiliser ProMax Rain 4000
comme suit :
Refoulement d'eau claire ou d'eau de
pluie.
