www.okinternational.com MFR Rev. 2/13/2006 3
With power applied, the tip temperature can be > 300°C. Failure to observe the following
precautions may lead to injury to users or damage the equipment:
• Do not touch any metallic parts of the hand-piece
• Do not use near flammable items
• Do not use unit for any function other than described in this manual
• Use only genuine MFR replacement parts
• Use in a well ventilated area
• Do not use the equipment with wet hands
• Connect only to properly grounded outlets to prevent risk of electric shock.
• Always place hand-piece back into the workstand to prevent accidental
burning of oneself or surrounding objects.
Although the systems offer superior EOS (Electrical Overstress) protection, periodic checks of
the instrument cord should be incorporated into standard operator maintenance procedures.
Waste Electrical and Electronic Equipment Directive - WEEE (2002/96/EC).
When this product is no longer required, if it cannot be re-used,
we ask our customers not to dispose of it as unsorted municipal
waste but to appropriately recycle the product. In Europe, please
contact your OK International distributor who can advise the
recycling options available (www.okinternational.com).
WARNING
!
www.okinternational.com MFR Rev. 2/13/2006 4

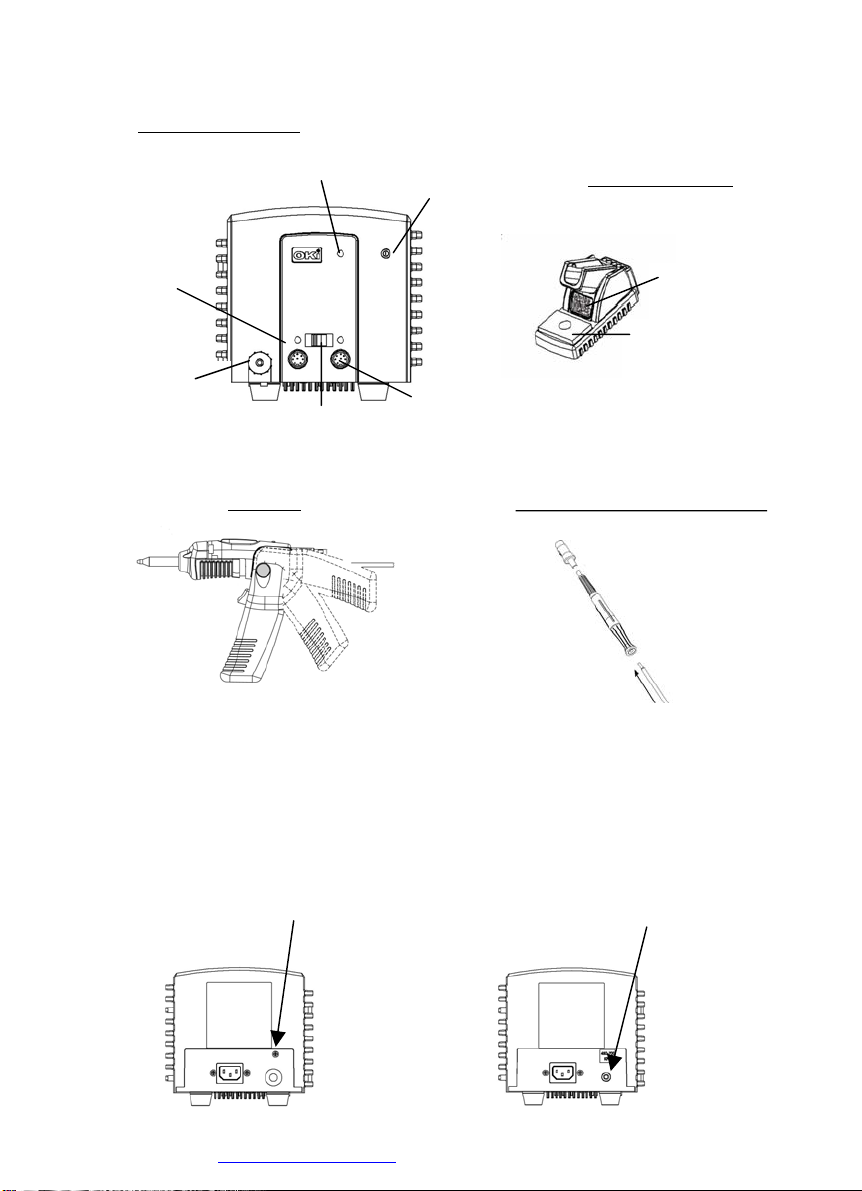

Preparing to use the unit & Operation
Power LED
A
C Power
Switch
Output
Connector
Channel
Switch
Channel
LED
MFR-PS2K or PS2X
MFR-WSDS, WSSR
MFR-HSR (MFR-SDI & SDX only)MFR-HDS
See hand-piece insert for
operating instructions
Contents and Identification of Features
Vacuum
Port & Filter
Sulfur free
Sponge
Oxide
Removal
Pad
See Fig. 1 for operating instructions
MFR-PS2K – Remove pump
transportation screw MFR-PS2X – Connect external air line –
input pressure 450kPa (65 PSI)

www.okinternational.com MFR Rev. 2/13/2006 3
With power applied, the tip temperature can be > 300°C. Failure to observe the following
precautions may lead to injury to users or damage the equipment:
• Do not touch any metallic parts of the hand-piece
• Do not use near flammable items
• Do not use unit for any function other than described in this manual
• Use only genuine MFR replacement parts
• Use in a well ventilated area
• Do not use the equipment with wet hands
• Connect only to properly grounded outlets to prevent risk of electric shock.
• Always place hand-piece back into the workstand to prevent accidental
burning of oneself or surrounding objects.
Although the systems offer superior EOS (Electrical Overstress) protection, periodic checks of
the instrument cord should be incorporated into standard operator maintenance procedures.
Waste Electrical and Electronic Equipment Directive - WEEE (2002/96/EC).
When this product is no longer required, if it cannot be re-used,
we ask our customers not to dispose of it as unsorted municipal
waste but to appropriately recycle the product. In Europe, please
contact your OK International distributor who can advise the
recycling options available (www.okinternational.com).
WARNING
!
www.okinternational.com MFR Rev. 2/13/2006 4
Preparing to use the unit & Operation
Power LED
A
C Power
Switch
Output
Connector
Channel
Switch
Channel
LED
MFR-PS2K or PS2X
MFR-WSDS, WSSR
MFR-HSR (MFR-SDI & SDX only)MFR-HDS
See hand-piece insert for
operating instructions
Contents and Identification of Features
Vacuum
Port & Filter
Sulfur free
Sponge
Oxide
Removal
Pad
See Fig. 1 for operating instructions
MFR-PS2K – Remove pump
transportation screw MFR-PS2X – Connect external air line –
input pressure 450kPa (65 PSI)

www.okinternational.com MFR Rev. 2/13/2006 5

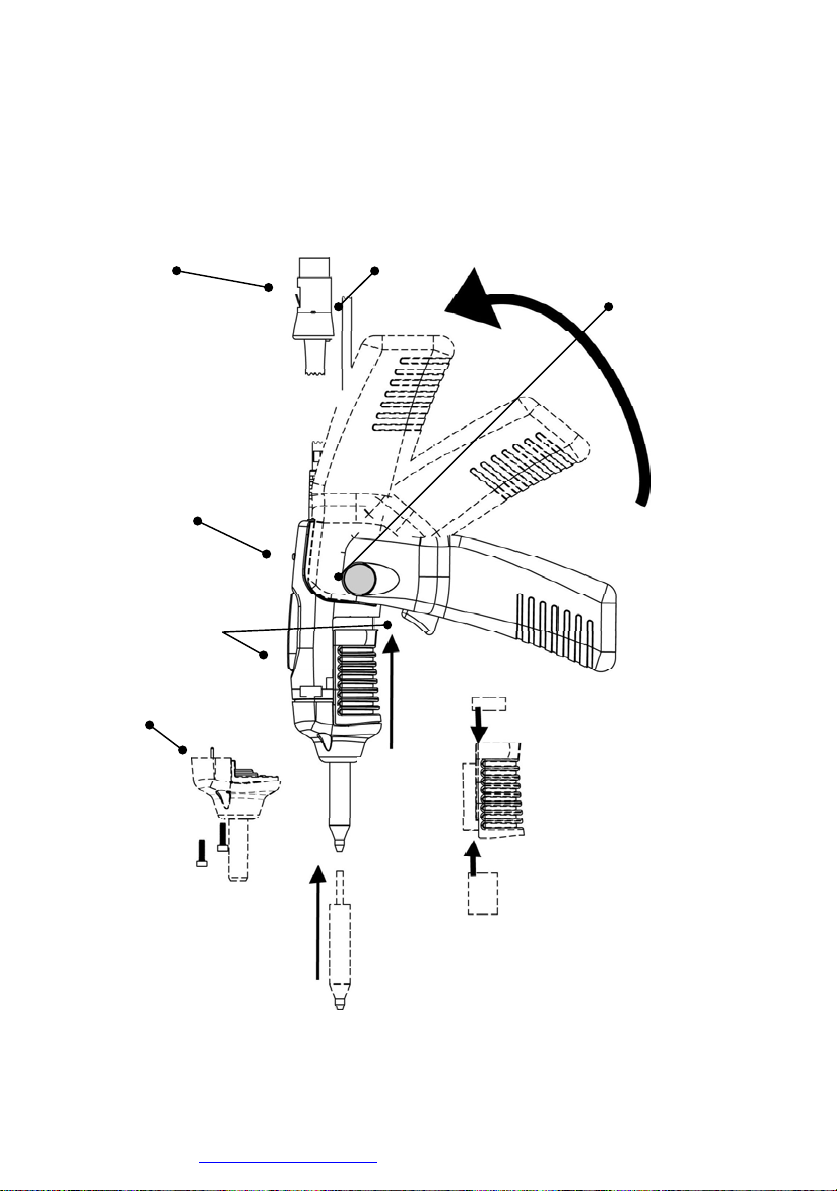

Fig 1. Desodler Hand-piece Instructions
www.okinternational.com MFR Rev. 2/13/2006 6
Initial Setup & Operation.
See Fig. 1 illustration for desolder tool.
1. Connect hand-piece to power unit output connector(s).
2. Connect hand-piece vacuum line port on the main unit.
3. Insert your selected tip (cartridge) into the hand-piece. Push the tip (cartridge) all
the way until it seats (See instructions supplied each hand-piece).
4. Place hand-piece(s) into associated workstand(s)
5. Add distilled water to workstand sponge (sulfur free).
6. Select the desired channel using the selector switch.
7. Plug the power cord into a grounded wall socket of the rated input line voltage.
8. To turn the unit on, push the AC power switch. The AC power LED should light up in
green.
Always use tip removal pad for changing tips.
Tip Selection.
Maintenance of Desolder Tool
To change coil remove screws (Fig. 1), replace with part number MFR-HDCA. Replace front
seal part number DP-SL3 if worn.
Replacing the Liner and Filter (MFR-HDS hand piece only)
To ensure proper vacuum, change the filters whenever the vacuum seems weak. Never use
the desolder tool without filters.
Recommendation: It is recommended to replace both fume filters for every three paper
liners
a. Remove the collection chamber by sliding it towards the back of the hand-piece until
the chamber latch button snaps up (Fig. 1).
b. To replace the liner, carefully fold the paper liner, making sure the perforated fingers
are folded over.
c. Insert the collection liner into the chamber, from the front of the chamber. Then, insert
the fume filter from the back.
d. Put the chamber back into the hand piece. Push collection chamber to the front of the
hand-piece to ensure proper mating with the coil assembly seal. Press the chamber
latch button to lock.
Use part number AC-DFP for replacement chamber liner, flux filter and in-line fume filter.
To ensure good vacuum check all filters, hoses, coil assembly seal and desolder cartridge for
blockages.

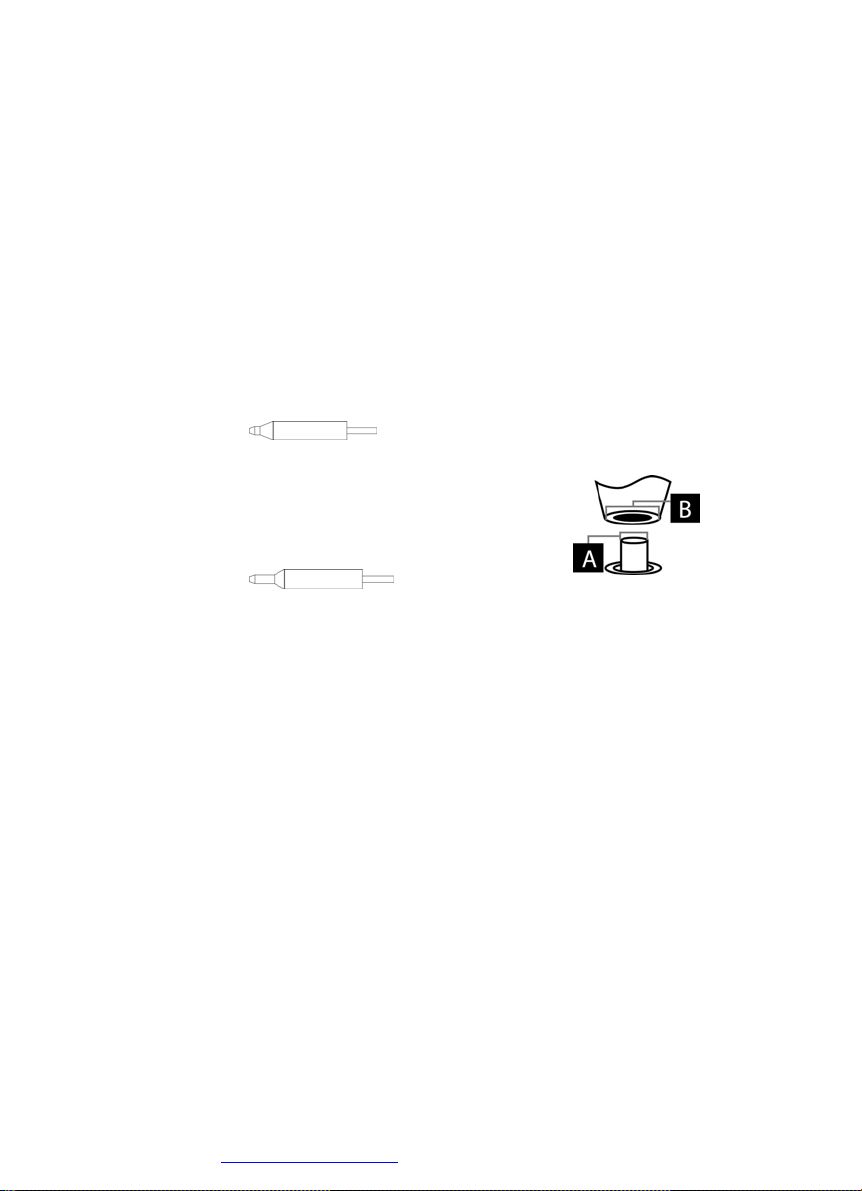

Part Number Dimension A Dimension B
Regular
DFP-CN2 0.64 mm 1.8 mm
DFP-CN3 0.76 mm 2.0 mm
DFP-CN4 1.02 mm 2.3 mm
DFP-CN5 1.27 mm 2.6 mm
DFP-CN6 1.52 mm 2.8 mm
DFP-CN7 2.41 mm 3.6 mm
Long Reach
DFP-CNL3 0.76 mm 2.0 mm
DFP-CNL4 1.02 mm 2.3 mm
DFP-CNL5 1.27 mm 2.6 mm
