Omnitronic HRS-1002 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
USER'S MANUAL
HRS-1002 |HRS-1202 |HRS-1002FX |HRS-1202FX
HOME-RECORDING MIXER

10040204_V_1_0.DOC
2/24
Inhaltsverzeichnis/Table of contents
1.EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 3
3. BESTIMMUNGSGEMÄßE VERWENDUNG................................................................................................. 4
4. RECHTLICHE HINWEISE............................................................................................................................. 5
4.1 Kleine Hörkunde....................................................................................................................................... 5
5. GERÄTEBESCHREIBUNG........................................................................................................................... 6
5.1 Features ................................................................................................................................................... 6
5.2 Bedienelemente und Anschlüsse............................................................................................................. 7
5.2.8 Netzanschluss..................................................................................................................................... 11
6. INSTALLATION .......................................................................................................................................... 11
7. REINIGUNG UND WARTUNG.................................................................................................................... 12
8. TECHNISCHE DATEN ................................................................................................................................ 13
1. INTRODUCTION ......................................................................................................................................... 14
2. SAFETY INSTRUCTIONS .......................................................................................................................... 14
3. OPERATING DETERMINATIONS.............................................................................................................. 15
4. LEGAL INSTRUCTIONS............................................................................................................................. 16
4.1 Information on hearing loss.................................................................................................................... 16
5. DESCRIPTION OF THE DEVICE ............................................................................................................... 17
5.1 Features ................................................................................................................................................. 17
5.2 Control elements and connectors .......................................................................................................... 18
5.2.8 Connection to the mains ..................................................................................................................... 22
6. INSTALLATION .......................................................................................................................................... 22
7. CLEANING AND MAINTENANCE ............................................................................................................. 23
8. TECHNICAL SPECIFICATIONS................................................................................................................. 24
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

10040204_V_1_0.DOC
3/24
BEDIENUNGSANLEITUNG
HRS-1002 |HRS-1202 |HRS-1002FX |HRS-1202FX
Home-Recording Mischpult
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für ein OMNITRONIC HRS-1002/HRS-1202/HRS-1002FX/HRS-1202FX
Mischpult entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange
Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Mischpult aus der Verpackung.
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.

10040204_V_1_0.DOC
4/24
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa-
rablen Gehörschäden führen können.
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um ein professionelles Audio-Mischpult, mit dem sich Audiosignale
verschiedener Musikquellen mischen lassen. Dieses Produkt ist für den Anschluss an 2x12 V, 50/60 Hz
Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Der Netzadapter ist nach Schutzklasse
2aufgebaut und das Mischpult entspricht Schutzklasse 3.
Dieses Gerät ist sowohl für den Mobilbetrieb als auch für Festinstallationen vorgesehen.
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Bitte beachten Sie unbedingt den Abschnitt "Rechtliche Hinweise".
Bitte beachten Sie: Beim Einsatz einer Beschallungsanlage in öffentlichen bzw. gewerblichen Bereichen ist
eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der
Betreiber muss sich selbständig um Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese
einhalten!
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.

10040204_V_1_0.DOC
5/24
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Verwenden Sie niemals Reinigungsspray, um die Fader zu reinigen.
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Der Serienbarcode darf niemals vom Gerät entfernt werden, da ansonsten der Garantieanspruch erlischt.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
4. RECHTLICHE HINWEISE
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu Gehörschäden
führen können. Nach DIN 15905 Teil 5 hat der Veranstalter die Pflicht, den Pegel zu messen, eine Über-
schreitung des Grenzwertes zu verhindern und die Messung zu protokollieren.
Bitte beachten Sie für den Themenkomplex "Lärm bei Veranstaltungen" die folgenden Rechtsgrundlagen:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Durch hohe Lautstärken hervorgerufene Gehörschädigungen können den Tatbestand der Körperverletzung
erfüllen und strafrechtlich verfolgt werden.
Bitte beachten Sie, dass der Veranstalter für die Einhaltung von bestimmten Lärmpegeln verantwortlich ist.
Wird dieser Lärmpegel überschritten, muss evtl. die Veranstaltung abgebrochen werden.
Kommt der Veranstalter seinen Verkehrssicherungspflichten nicht nach, ist er zivilrechtlich für alle dadurch
entstehende Schäden haftbar, z. B.:
Die Krankenkasse der Geschädigten kann die Behandlungskosten einklagen.
Der Geschädigte selbst kann auf Schmerzensgeld klagen.
Dadurch entstehende (wirtschaftliche) Schäden können durch eine zivilrechtliche Klage vom Bediener der
Anlage eingefordert werden.
Wenn sozialversicherungspflichtig Beschäftigte eine Beschallungsanlage betreiben gilt: Bei Musikveran-
staltungen liegt fast immer ein Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und
Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen.
Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und
übermäßige Lautstärken verursacht werden!
4.1 Kleine Hörkunde
Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend
hervorgerufen durch laute Musik von tragbaren Kassetten- und CD-Abspielgeräten oder in der Diskothek.
Wer Musik über Beschallungsanlagen wiedergibt, sollte wissen, welchen Schallpegeln er sein Gehör und
das des Publikums aussetzt. Sie erreichen im zeitlichen Mittel ohne weiteres 75 bis 105 dB(A) in der Disco
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze

10040204_V_1_0.DOC
6/24
überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder
eines Presslufthammers.
Übersicht über verschiedene Schallpegel
20 dB Blätterrascheln
40 dB im Wohnraum bei geschlossenem Fenster
60 dB Unterhaltung
70dB Großraumbüro
85 dB mittlerer Straßenverkehr
95 dB Schwerlastverkehr
100 dB Presslufthammer
110 dB Rock-/Popkonzert (mit einigem Abstand zur Bühne)
125 dB startender Düsenjet in 100 m Entfernung
130 dB Schmerzgrenze
140 dB Düsentriebwerk in 25 Metern Entfernung
Dabei ist zu beachten, dass eine Verdoppelung der Leistungszufuhr eine Steigerung des Schallpegels um 3
dB bedeutet. Das menschliche Gehör empfindet aber erst eine Steigerung des Schallpegels um 10 dB als
eine Verdoppelung der Lautstärke. Die Schädigung des Gehörs hängt aber vom Schallpegel ab und setzt
schon lange vor dem Erreichen der Schmerzgrenze ein!
Viele täuschen sich selbst mit der Vorstellung, dass Lärm etwas sei, woran man sich "gewöhne". Dass eine
positive Einstellung zu einem bestimmten Geräusch physiologische Reaktionen abschwächen kann, soll
nicht bestritten werden. Eine ganz andere Sache ist jedoch die schleichende Wirkung auf das Innenohr: die
Überreizung und allmähliche Auflösung der Haarzellen des Cortischen Organs.
Der Grund, weshalb Menschen nach einer gewissen Belastungszeit Lärm, an den sie sich scheinbar
"gewöhnt" haben, nicht mehr als störend empfinden, liegt schlicht darin, dass sie einen Hörschaden erlitten
haben. Dieser macht sie unempfindlich für die Frequenzen, die den lautesten Teil des Lärms bilden.
"Anpassung" an Lärm kann also nichts anderes bedeuten als den Versuch, mit der durch Lärm verursachten
Taubheit im täglichen Leben zurechtzukommen. Die Taubheit selbst ist unheilbar; sie kann durch Hilfsmittel
wie z. B. Hörgeräte nur sehr unvollkommen ausgeglichen werden.
Subjektiv wird die Hörverschlechterung so empfunden, als seien die Ohren "in Watte gepackt". Häufig bildet
sie sich zwar recht rasch zurück, jedoch bleibt meist eine Einbuße der Hörempfindlichkeit zurück.
Um eine ausreichende Erholung des Gehörs zu gewährleisten, sollte der Lärmpegel während mindestens 10
Stunden nicht über 70 dB(A) steigen. Wesentlich höhere Schalldruckpegel während dieser Ruhepause
können die Erholung erschweren und die Bildung einer bleibenden Gehörminderung oder eines Gehör-
schadens (Tinitus) begünstigen.
Deshalb: Wer sein Gehör liebt, sich einen Gehörschutz schiebt!
5. GERÄTEBESCHREIBUNG
5.1 Features
Kompaktes Home-Recording-Mischpult
•Low-noise 10/12-Kanal Mic/Line-Mischpult
•2/4 Mono-Eingänge mit XLR-Buchsen, schaltbarer +48V Phantomspeisung und symmetrischen Line-
Eingängen
• 4 Stereo-Eingänge mit symmetrischen 6,3 mm Klinken-Buchsen
•Stereo-Kanäle können auch mono beschaltet werden
•3-Band EQ in allen Mono-Eingängen
•HRS-1002FX und HRS-1202FX mit regelbarem Delay-Effekt und Display
•FX-Send-Regler pro Kanal für internen Effektprozessor und/oder externe Effektgeräte
•Peak-LED pro Mono-Eingang
•Main Mix-Ausgang plus separater Kopfhörer- und Stereo CD/Tape-Ausgang
•CD/Tape-Eingang kann dem Main Mix oder dem Kopfhörerausgang zugewiesen werden
•60-mm Qualitätsfader

10040204_V_1_0.DOC
7/24
5.2 Bedienelemente und Anschlüsse

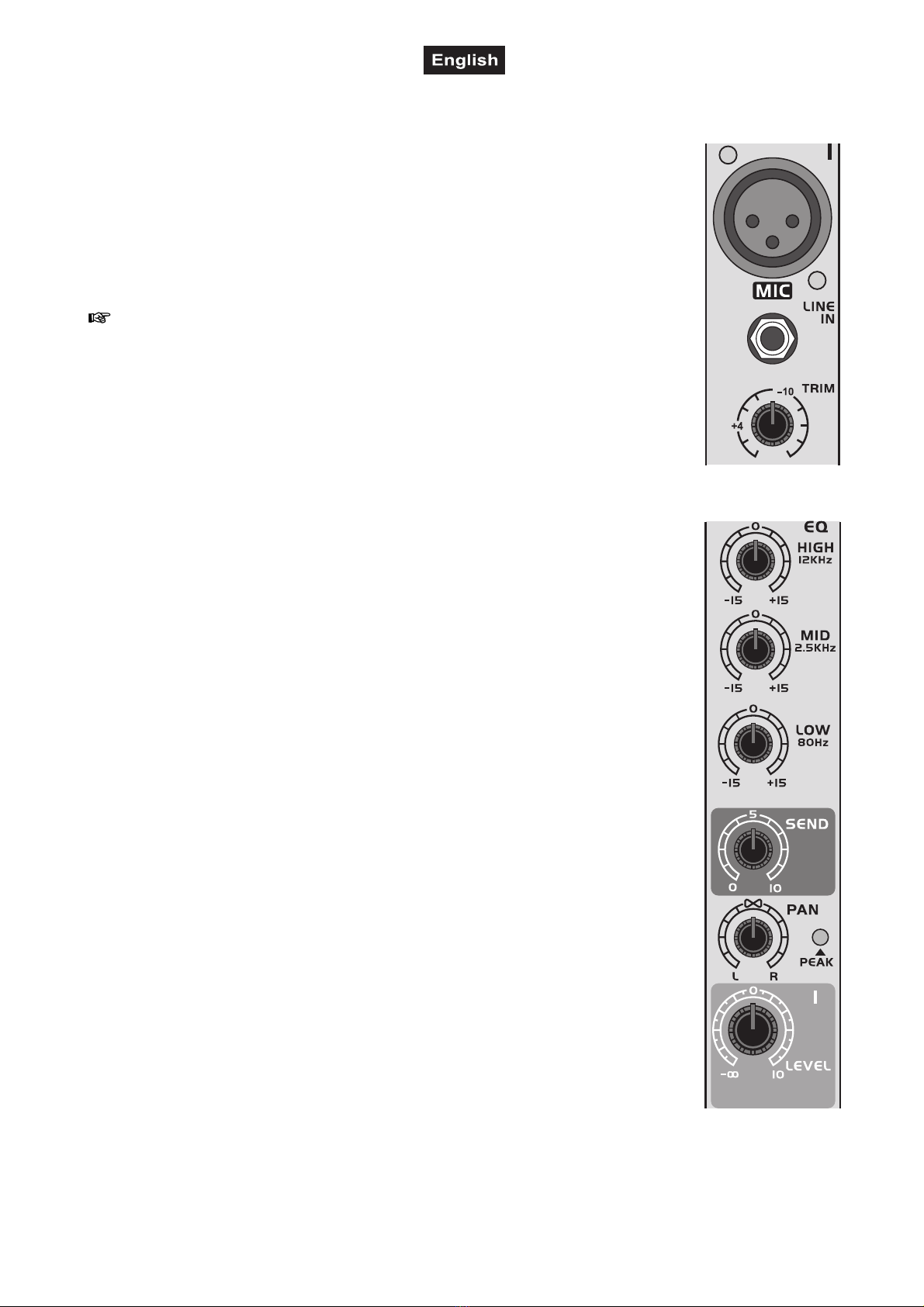

5.2.1 Mikrofon- und Line-Eingänge der Monokanäle
MIC
Schließen Sie hier Kondensatormikrofone oder dynamische Mikrofone über eine
symmetrische XLR-Leitung an. Für Kondensatormikrofone können Sie die
Phantomspeisung über den PHANTOM (+48V)-Schalter aktivieren. Bitte beachten
Sie die Warnhinweise unter PHANTOM (+48V)-Schalter.
LINE
Hier können Sie Line-Signale über symmetrische oder unsymmetrische
Klinkenstecker anschließen.
Bitte beachten Sie, dass Sie bei den Monokanälen immer nur entweder den
Mikrofon- oder den Line-Eingang verwenden können. Belegen Sie niemals
beide Eingänge gleichzeitig!
TRIM
Zur Voreinstellung des Eingangssignals. Der Regelbereich liegt zwischen 10 und
60 dB für Mikrofonsignale und +10 bis -40 dBu für Line-Signale. Die gebräuch-
lichsten Arbeitspegel -10 dBV und +4 dBu sind auf dem Skalenkranz
hervorgehoben. Immer wenn Sie eine Signalquelle an einen der Eingänge
anschließen oder davon trennen, sollte dieser Regler auf Linksanschlag stehen.
5.2.2 Kanalzug der Monokanäle
HIGH
Mit dem HIGH-Regler können Sie die Höhen des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um einen 12 kHz
Equalizer mit Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.
MID
Mit dem MID-Regler können Sie die Mitten des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um einen 2,5 kHz
Equalizer mit Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.
LOW
Mit dem LOW-Regler können Sie die Bässe des Eingangssignals am jeweiligen
Kanal verstärken bzw. zurücknehmen. Dabei handelt es sich um einen 80 Hz
Equalizer mit Kuhschwanz-Charakteristik und einem Regelbereich von ±15 dB.
SEND
Mit dem SEND-Regler können Sie den Signalanteil der SEND-Buchse einstellen.
Das Signal wird nach dem Kanalregler abgegriffen und eignet sich besonders für
Effektgeräte. Am linken Anschlag wird kein Signal an die SEND-Buchse geroutet,
in der Mittelstellung wird das eingehende Signal unverändert an die SEND-Buchse
weitergegeben und zwischen 0 und +10 dB wird es entsprechend verstärkt.
PAN
Mit dem PAN-Regler wird das Signal eines Mono-Eingangskanals im Stereo-
Klangbild positioniert. Dabei bleibt die Signalstärke konstant.
PEAK
Wenn die PEAK-LED aufleuchtet, ist der Signalpegel zu groß und es kommt zur
Übersteuerung. Senken Sie die Vorverstärkung mit dem TRIM-Regler ab, bis die
LED erlischt.
LEVEL
Mit dem LEVEL-Regler bestimmen Sie die Signalstärke des jeweiligen
Eingangskanals im Mix.

10040204_V_1_0.DOC
8/24
5.2.3 Line-Eingänge der Stereokanäle
LINE
Schließen Sie hier Ihre Line-Signale über symmetrische oder unsymmetrische
Klinkenstecker an. Sie können einen Stereo-Kanal auch mono betreiben, indem
Sie nur die linke Eingangsbuchse belegen.
5.2.4 Kanalzug der Stereokanäle
SEND
Wie auch bei den Monokanälen bestimmen Sie mit dem SEND-Regler den
Signalanteil der SEND-Buchse. Das Signal wird nach dem Kanalregler abgegriffen
und eignet sich besonders für Effektgeräte. Am linken Anschlag wird kein Signal an
die SEND-Buchse geroutet, in der Mittelstellung wird das eingehende Signal
unverändert an die SEND-Buchse weitergegeben und zwischen 0 und +10 dB wird es
entsprechend verstärkt.
BAL
Mit dem BAL-Regler wird der Signalanteil eines Stereo-Eingangskanals nach links
oder rechts verschoben. Wenn Sie einen Kanal mono betreiben, besitzt dieser Regler
die gleiche Funktion wie die PAN-Regler der Monokanäle.
LEVEL
Ebenfalls wie bei den Monokanälen können Sie mit dem LEVEL-Regler die Signal-
stärke des jeweiligen Eingangskanals im Mix einstellen.
5.2.5 Ausgänge der Master-Sektion
SEND
Schließen Sie an die SEND-
Buchse den Eingang Ihres
Effektgerätes oder ein
Monitorsystem bzw. Ihr System
zur Nebenraumbeschallung an.
Das AUX-Signal wird abhängig
von der Fadereinstellung
(POST-Fader) abgegriffen und
kann für Effektgeräte verwendet
werden. Die Signalstärke an der
SEND-Buchse können Sie über
die SEND-Regler der
Eingangskanäle einstellen.
PHONES
Schließen Sie an die PHONES-Buchse Ihren Kopfhörer mit 6,3 mm Stereoklinkenstecker an. Mit dem
PHONES LEVEL-Regler können Sie den Ausgangspegel bestimmen.
MAIN OUT
Der MAIN-Ausgang lässt sich über zwei symmetrische Klinkenbuchsen anschließen. Mit dem MAIN MIX-
Fader können Sie die Signalstärke dieses Ausgangs einstellen.
TAPE
Schließen Sie an die Cinch-Eingangsbuchsen Ihre Stereo-Linepegel Musikquellen wie Cassettendeck, CD,
MD oder MP3 Player an. Mit dem TAPE LEVEL-Regler können Sie die Signalstärke dieses Eingangs
einstellen.
REC
Diese Stereo-Cinch Buchsen sind mit dem MAIN-Ausgang parallel geschaltet. Schließen Sie hier den
Eingang Ihres Aufnahmegerätes an. Mit dem MAIN MIX-Fader können Sie die Signalstärke dieses Ausgangs
einstellen.

10040204_V_1_0.DOC
9/24
5.2.6 Master-Sektion HRS-1002 und HRS-12002

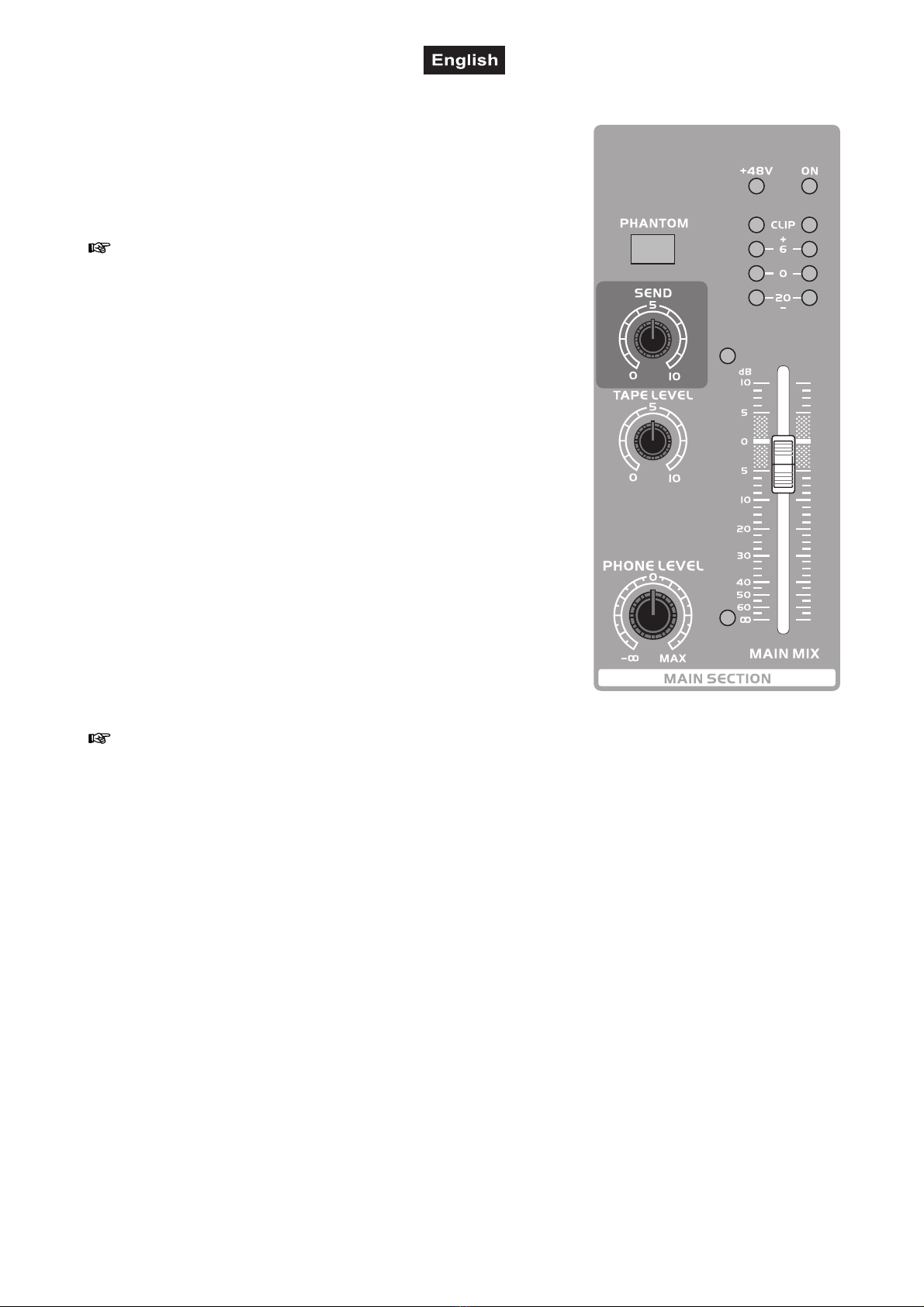

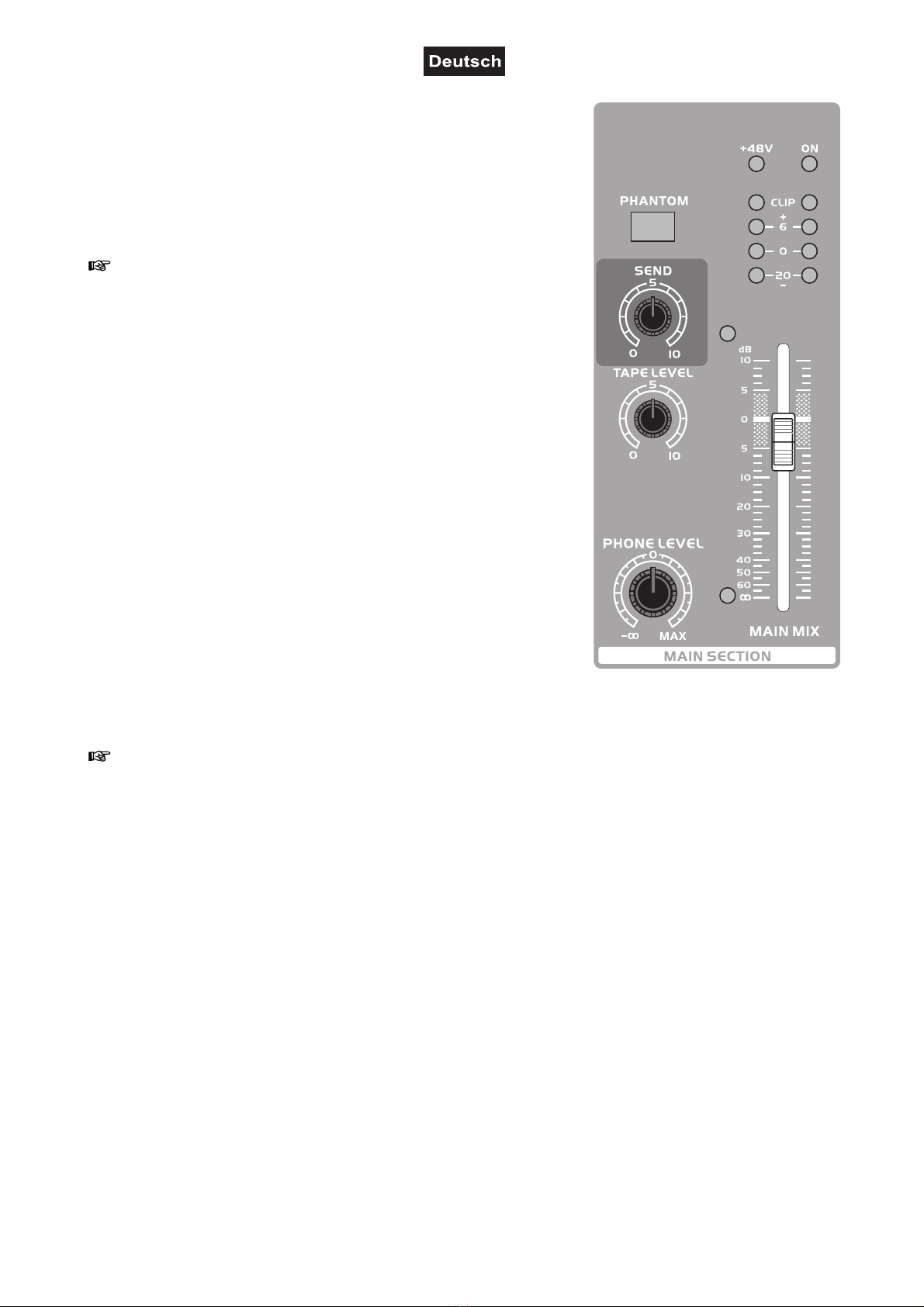

PHANTOM (+48V)
Mit diesem Schalter können Sie die Phantomspeisung für die
XLR-Buchsen der Mikrofonkanäle aktivieren. Die Phantom-
speisung wird für den Betrieb von Kondensatormikrofonen
benötigt. Angeschlossene dynamische Mikrofone können betrie-
ben werden, wenn Sie symmetrisch beschaltet sind. Im Zweifels-
fall wenden Sie sich bitte an den Mikrofonhersteller.
Die Phantomspeisung darf nur aktiviert werden, wenn alle
Mikrofone angeschlossenen sind und alle Ausgangsregler auf
Minimum stehen. Während der Stabilisierungsphase (ca. eine
Minute) dürfen keine Mikrofone angeschlossen oder
ausgesteckt werden und keine Änderungen an den Eingangs-
und Ausgangs reglern vorgenommen werden. Ansonsten
Gefahr von Lautsprecherschäden.
+48V LED
Diese LED leuchtet, wenn die Phantomspeisung eingeschaltet ist.
POWER ON LED
Diese LED leuchtet, wenn das Gerät ans Netz angeschlossen und
betriebsbereit ist.
PEGELANZEIGE
Auf dieser 4-fach LED Anzeige erscheint die Signalstärke des
Master-Ausgangssignals der linken bzw. der rechten Seite.
Aussteuerung
Jeder Eingangskanal sollte auf den gleichen Pegel eingestellt
werden, um ein gleichmäßiges Klangbild zu gewährleisten. Gehen
Sie für jeden Eingangskanal wie folgt vor:
Drehen Sie den LEVEL-Regler auf Mittelstellung und legen Sie ein
für diesen Kanal typisches Audiosignal an. Die -20 dB LED sollte leuchten. Heben nun Sie mit dem TRIM-
Regler die Eingangsverstärkung auf 0 dB an. Wenn die CLIP-LED aufleuchtet, ist das Eingangssignal
verzerrt. Senken Sie in diesem Fall die Vorverstärkung mit dem TRIM-Regler ab, bis die LED erlischt.
Empfehlenswert ist ein Pegel von 0 dB für alle Signalarten.
SEND
Mit dem SEND-Regler bestimmen Sie den Signalanteil der SEND-Buchse.
TAPE LEVEL
Mit dem TAPE LEVEL-Regler können Sie die Signalstärke des TAPE-Eingangssignals einstellen.
PHONES LEVEL
Mit dem PHONES LEVEL-Regler bestimmen Sie den Ausgangspegel der PHONES-Buchse.
MAIN MIX
Mit dem MAIN MIX-Fader können Sie das Ausgangssignal der MAIN OUT-Buchsen einstellen.

10040204_V_1_0.DOC
10/24
5.2.7 Master-Sektion HRS-1002FX und HRS-1202FX
Die Mischpulte HRS-1002FX und HRS-1202FX sind mit einem
Effektprozessor ausgestattet, der Ihnen einen 16-stufigen Delay-
Effekt bietet. Mit den SEND-Reglern in den Kanälen und dem
EFFECT-Regler bestimmen Sie den Signalanteil des
Effektpozessors.
DISPLAY
Das Display zeigt die Nummer des aktuell eingestellten Effekt-
Parameters an.
UP / DOWN
Über die UP- oder DOWN-Taste können Sie die Delay-Zeit
einstellen.
PHANTOM (+48V)
Mit diesem Schalter können Sie die Phantomspeisung für die
XLR-Buchsen der Mikrofonkanäle aktivieren. Die Phantom-
speisung wird für den Betrieb von Kondensatormikrofonen
benötigt. Angeschlossene dynamische Mikrofone können betrie-
ben werden, wenn Sie symmetrisch beschaltet sind. Im Zweifels-
fall wenden Sie sich bitte an den Mikrofonhersteller.
Die Phantomspeisung darf nur aktiviert werden, wenn alle
Mikrofone angeschlossenen sind und alle Ausgangsregler auf
Minimum stehen. Während der Stabilisierungsphase (ca. eine
Minute) dürfen keine Mikrofone angeschlossen oder
ausgesteckt werden und keine Änderungen an den Eingangs-
und Ausgangs reglern vorgenommen werden. Ansonsten
Gefahr von Lautsprecherschäden.
POWER ON LED
Diese LED leuchtet, wenn das Gerät ans Netz angeschlossen und
betriebsbereit ist.
PEGELANZEIGE
Auf dieser 4-fach LED Anzeige erscheint die Signalstärke des Master-Ausgangssignals der linken bzw. der
rechten Seite.
Aussteuerung
Jeder Eingangskanal sollte auf den gleichen Pegel eingestellt werden, um ein gleichmäßiges Klangbild zu
gewährleisten. Gehen Sie für jeden Eingangskanal wie folgt vor:
Drehen Sie den LEVEL-Regler auf Mittelstellung und legen Sie ein für diesen Kanal typisches Audiosignal
an. Die -20 dB LED sollte leuchten. Heben nun Sie mit dem TRIM-Regler die Eingangsverstärkung auf 0 dB
an. Wenn die CLIP-LED aufleuchtet, ist das Eingangssignal verzerrt. Senken Sie in diesem Fall die
Vorverstärkung mit dem TRIM-Regler ab, bis die LED erlischt.
Empfehlenswert ist ein Pegel von 0 dB für alle Signalarten.
FX RETURN
Mit dem EFFECT RETURN-Regler bestimmen Sie den Anteil des Effektsignals im Main Mix.
EFFECT
Mit dem EFFECT-Regler bestimmen Sie den Pegel des Effektsignals im Main Mix.
TAPE LEVEL
Mit dem TAPE LEVEL-Regler können Sie die Signalstärke des TAPE-Eingangssignals einstellen.
TAPE IN
Wenn der TAPE IN-Schalter gedrückt ist, wird das Tape-Signal auf den Main Mix-Bus geroutet.
PHONES LEVEL
Mit dem PHONES LEVEL-Regler bestimmen Sie den Ausgangspegel der PHONES-Buchse.

10040204_V_1_0.DOC
11/24

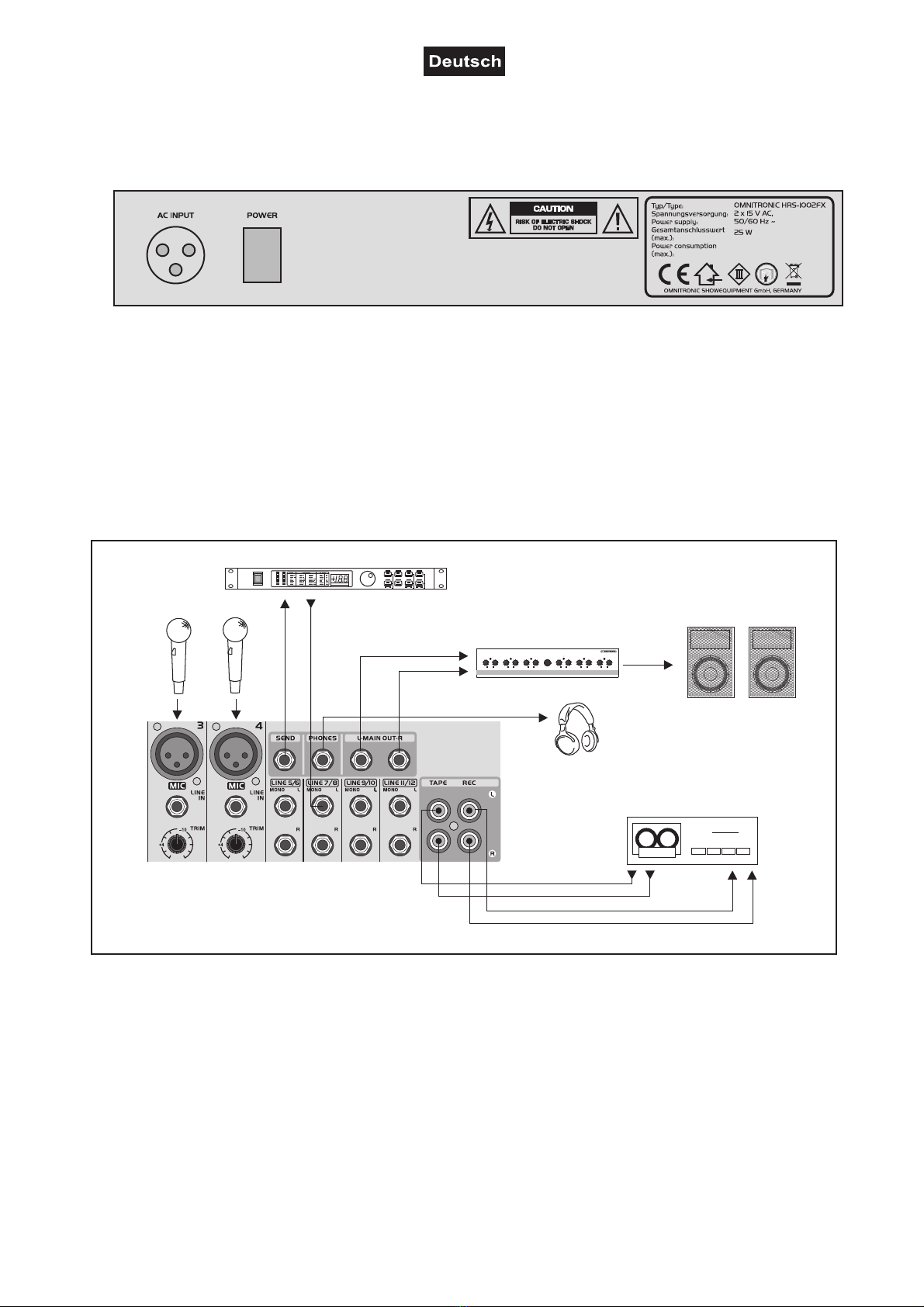

LRdB
-6
-3
-1
0
+1
+3
+6 SURROUND
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
POWER
OUTPUT
L&R
INPUT
L&R
TAPE
ON/CLIP ON/CLIPON/CLIP ON/CLIP ON/CLIP ON/CLIP
GAIN GAIN GAIN GAIN GAIN GAIN
LLLLLL RRRRRR
BRIDGE BRIDGE BRIDGE BRIDGE BRIDGE BRIDGE
ZONE1 ZONE3ZONE2 ZONE4
POWER
ZONE5 ZONE6
000000 000000 101010101010
101010101010
MPS-1250
MULTICHANNEL DISTRIBUTION PA AMPLIFIER
®®
MAIN MIX
Mit dem MAIN MIX-Fader können Sie das Ausgangssignal der MAIN OUT-Buchsen einstellen.
5.2.8 Netzanschluss
AC INPUT-BUCHSE
Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein und fixieren Sie sie mit der
Überwurfmutter. Betreiben Sie den Mixer immer nur mit diesem passenden OMNITRONIC Netzteil. Trennen
Sie immer die Verbindung zum Netz, wenn Sie die Leitungen umstecken oder das Gerät an einen anderen
Platz stellen wollen.
NETZSCHALTER
Drücken Sie den Netzschalter, um das Gerät einzuschalten.
6. INSTALLATION
Stellen Sie das Gerät auf einen festen, ebenen, rutschfesten, erschütterungsfreien, schwingungsfreien und
feuerfesten Untergrund auf.
Vergewissern Sie sich, dass der Netzschalter auf OFF steht. Bevor die Verbindungen hergestellt werden,
müssen alle Gerät ausgeschaltet sein.
Gute Kabelführung verbessert die Klangqualität Ihres Systems enorm. Eingangskabel sollten kurz und direkt
sein, da hohe Frequenzen stark gedämpft werden, wenn die Kabel unnötig lang sind. Außerdem ist die
Gefahr von Brummeinstreuungen und Rauschen bei langen Kabeln erheblich größer. Müssen jedoch lange
Kabelwege zurückgelegt werden, sollten auf jeden Fall symmetrische Kabel verwendet werden.

10040204_V_1_0.DOC
12/24
Unsymmetrischer 6,35 mm
Mono-Klinkenstecker
Tip =
Signal (+)
Sleeve =
Masse / Schirm
Tip
Sleeve
Zugentlastung
Symmetrischer 6,35 mm
Tip =
Plus-Phase (+)
Sleeve =
Masse / Schirm
Tip
Sleeve
Zugentlastung
S -Klinkensteckertereo
Ring =
Minus-Phase (-)
Ring
Um einen Stereo-Klinkenstecker unsymme-
trisch an zu schließen, müssen Ring und
Sleeve gebrückt werden.
21
3
12
3
Symmetrische XLR-Verbindung
1 = Masse / Schirm
2 = (+)Plus-Phase
3 = (-)Minus-Phase
Eingang Ausgang
Um eine XLR Verbindung unsymmetrisch an zu schließen,
müssen Pin 1 und 3 gebrückt werden.
-
Symmetrischer 6,35 mm
Tip =
Links
Sleeve =
Masse / Schirm
Tip
Sleeve
Zugentlastung
S -Klinkensteckertereo
Ring =
Rechts
Ring
Um höchste Klangqualität zu erhalten verwenden Sie zum Anschluss Ihres Equipments bitte nur hochwertige
Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
Bei den Mono-Eingangskanälen werden die Mikrofonsignale über die XLR-Buchsen angeschlossen, die
Line-Signale über die Klinkenbuchsen.
Bitte beachten Sie, dass Sie bei den Monokanälen immer nur entweder den Mikrofon- oder den Line-
Eingang verwenden können. Belegen Sie niemals beide Einänge gleichzeitig!
Einen Stereo-Kanal können Sie auch mono betreiben, indem Sie nur die linke Eingangsbuchse belegen.
6.1 Belegung symmetrische XLR-Leitung:
6.2 Belegung Klinkenstecker: 6.3 Belegung Kopfhörer-
Stereoklinkenstecker:
7. REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!

10040204_V_1_0.DOC
13/24
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
8. TECHNISCHE DATEN
Spannungsversorgung: 2x12 V AC, 50/60 Hz ~
über mitgeliefertes Netzteil
Gesamtanschlusswert: 25 W
Eingänge:
2/4 mono XLR
4stereo Klinke symmetrisch
1Tape In Cinch
Ausgänge:
1Master-Out Klinke symmetrisch
1Aux-Send Klinke symmetrisch
1Tape Out Cinch
1Phones Out Klinke symmetrisch
1Rec Cinch
Frequenzgang:
Mikrofon: 10 Hz - 60 kHz, ±3 dB
Mono: 10 Hz - 60 kHz, ±3 dB
Stereo: 10 Hz - 55 kHz, ±3 dB
Verzerrung: 0,01 %
Geräuschspannungsabstand: 112 dB
Regelbereich/Kanal:
Höhen: ±15 dB bei 12 kHz
Mitten: ±15 dB bei 2,5 kHz
Bässe: ±15 dB bei 80 Hz
HRS-1002 / HRS-1002FX
Maße (BxTxH): 195 x 220 x 43 mm
Gewicht: 2,5 kg
HRS-1202 / HRS-1202FX
Maße (BxTxH): 245 x 220 x 43 mm
Gewicht: 2,8 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
11.05.2007 ©

10040204_V_1_0.DOC
14/24
USER MANUAL
HRS-1002 |HRS-1202 |HRS-1002FX |HRS-1202FX
Home-Recording Mixer
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initially start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualified
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC HRS-1002/HRS-1202/HRS-1002FX/HRS-1202FX mixing
console. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a
long period of time.
Unpack your mixing console.
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.
This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.
Always plug in the power unit least. Make sure that the power switch is set to OFF position before you
connect the device to the mains.
Keep away from heaters and other heating sources!

10040204_V_1_0.DOC
15/24
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
CAUTION: Turn the amplifier on last and off first!
Keep away children and amateurs!
HEALTH HAZARD!
By operating an amplifying system, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. OPERATING DETERMINATIONS
This device is a professional audio-mixer for mixing audio-signals from different music-sources with one
another. This product is allowed to be operated with an alternating current of 2x12 V, 50/60 Hz and was
designed for indoor use only.
The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the mixer under protection-class 3.
This device is designed for mobile use and for permanent installations.
By operating amplifying systems, you can produce excessive sound pressure levels that may lead to
permanent hearing loss. Please refer to the explanations under "Legal instructions".
Please note: operating an amplification system in public or industrial areas, a series of safety instructions
have to be followed that this manual can only give in part. The operator must therefore inform himself on the
current safety instructions and consider them.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use spray cleaners in order to clean the faders!

10040204_V_1_0.DOC
16/24
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
Never remove the serial barcode from the device as this would make the guarantee void.
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.
4. LEGAL INSTRUCTIONS
Operating an amplification system can produce extremely high noise levels that may cause a permanent
hearing loss. The legal instructions for using an amplification system vary from country to country. The user
must always inform himself on the legal instructions valid in his country and apply them to his situation.
Always monitor the sound pressure level when operating an amplification system in discotheques, concerts
etc. Never exceed the permissible noise level exposures as specified by your authorities. The monitoring of
the noise levels must be documented in an appropriate way.
In Germany, the follwing instructions are binding:
Strafgesetzbuch § 223 ff: http://bundesrecht.juris.de/bundesrecht/stgb
TA Lärm: http://www.umweltdaten.de/laermprobleme/talaerm.pdf
DIN 15905-5: www.din.de
Arbeitsstättenverordnung § 15 http://www.lfas.bayern.de/recht/arbstaettv/arbstaettv.htm
Berufsgenossenschaftliche Vorschrift BGV B3: http://www.pr-o.info
VDI-Richtlinie: VDI 2058 Blatt 2: www.vdi.de
Hearing damage caused by high noise levels can be treated as physical injury and persecuted by law.
Please note that the organizer is responsible for keeping to a specified noise level. If this noise level will be
exceeded, the event may be cancelled immediately.
If the organiser does not fulfill his safety duties, he is reliable by civil law for any damages occured, e.g.:
Pay the treatment costs of the damaged person.
Pay a smart money to the damaged person.
Economic damage caused can be demanded from the operator of the amplification system.
If hired persons work with amplification systems: the noise levels of music events are almost always too high.
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to
use these.
Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and
excessive noise levels!
4.1 Information on hearing loss
More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music
from protable cassette recorders and CD-players or discotheques.
Everybody operating amplification systems should know to what sound pressure levels he exposes his or the
audience's hearing. As an average levels between 75 and 105 dB(A) in the discotheque or 95 and 115 dB(A)
at a rock concert are reached. Individual peaks can exceed the pain level at 130 dB(A). Such levels are
typical for motor chainsaws or jack hammers.

10040204_V_1_0.DOC
17/24
Overview on the different noise levels
10 dB Heartbeat
20 - 30 dB Whisper
40 dB Average home
50 dB Light traffic
60 dB Normal conversation
70dB Vacuum cleaner
80 dB Heavy traffic or telephone ringing
90 dB Pneumatic drill
100 dB Power mower
120 dB Boom box in car
130 dB Pain level
140 dB Jet plane 30 meters overhead
It is important to know that doubling the power increases the noise level by 3 dB. The human hearing does
only recognize a doubling of the sound level when the noise level is increasey by 10 dB. Damaging the
hearing does not depend on the sound level but on the noise level and starts way befor the pain level.
Many people deceive themselves by thinking that noise is something they can get accustomed to. It is
possible that a positive opinion of a certain noise can reduce the physiological reaction, but the slow impacts
on the inner hearing must not be neglected: over stimulation and continuous elimination of the Cortic organ's
hair cells.
The reason why some people have got accustomed to a certain noise level and are no longer disturbed is
that they have already suffered a hearing damage. This damage make the unsensitive to those frequencies
forming the loudest part of the noise. Getting accustomed to noise does not mean anything oter than trying
to get along with the hearing loss in everyday life. The hearing loss itself cannot be healed, it can only be
compensated by hearing aids.
Subjectively, the hearing loss feels like dampened ears. This effect weakens with the time, but a loss in
hearing sensitivity often remains.
In order to relax the hearing sufficiently, the noise level should not exceed 70 dB(A) for 10 hours. Higher
noise levels during this relaxing period can prevent the relaxation and promote a permanent hearing damage
(Tinitus) or hearing loss.
Therefore: Whoever wants to maintain his hearing should use hearing protectors!
5. DESCRIPTION OF THE DEVICE
5.1 Features
Home-recording mixer
•Low noise 10/12-channel Mic/Line-mixer
•2/4 mono inputs with XLR-sockets, switchable +48V Phantom-power and balanced line inputs
• 4 stereo inputs with balanced ¼" jack sockets
•Stereo inputs can also be operated mono
•3-band EQ for all mono inputs
•HRS-1002FX and HRS-1202FX with adjustable delay effect and display
•FX send control per channel for internal FX processor and/or as external send
•Peak-LED per mono input
•Main mix output plus separate phones and stereo CD/tape output
•CD/tape input assignable to main mix or phones output
•60-mm high-quality faders

10040204_V_1_0.DOC
18/24
5.2 Control elements and connectors
5.2.1 Microphone and Line inputs of the mono channels
MIC
Connect your microphones via balanced XLR cables. For condenser microphones,
you can activate phantom power via the PHANTOM (+48V) switch. Please respect
the warnings under PHANTOM (+48V) switch.
LINE
Connect your line signals via balanced or unbalanced jacks.
Please note that for the mono channels, you can only use either the
microphone or the line input. Never use both simultaneously.
TRIM
Use the TRIM control to adjust the level of the input signal. The control range is
between 10 and 60 dB for the microphone signals and +10 to -40 dBu for the line
signals. The most common working levels are -10 dBV and +4 dBu marked on the
scale. This control should be fully turned counterclockwise whenever you connect
or disconnect a signal source to one of the inputs.
5.2.2 Channel section of the mono channels
HIGH
With the HIGH control, you can increase or lower the treble of the input signal at
the respective channel. This is a 12 kHz shelving equalizer with a control range of
±15 dB.
MID
With the MID control, you can increase or lower the mids of the input signal at the
respective channel. This is a 12 kHz shelving equalizer with a control range of ±15
dB.
LOW
With the LOW control, you can increase or lower the bass of the input signal at the
respective channel. This is an 80 Hz shelving equalizer with a control range of ±15
dB.
SEND
With the SEND control, you can control the signal sent to the SEND socket. The
signal is post-fader and can be used for effectors etc. Turned fully to the left, no
signal is routed to the SEND-socket. In the center position, the incoming signal is
routed without any changes and between 0 and +10 dB it is enforced, respectively.
PAN
With the PAN-control, you can position the signal of a mono input in the stereo
output. The signal level remains constant.
PEAK
When PEAK LED flashes, the input signal is driven to high, which could cause
distortion. Turn the TRIM control to the left to reduce the preamp level until the
LED does not light anymore.
LEVEL
With the LEVEL control, you can adjust the signal level of the respective input
channel in the mix.

10040204_V_1_0.DOC
19/24
5.2.3 Line inputs of the mono channels
LINE
Connect your line signals via balanced or unbalanced jacks. You can also run
astereo channel in mono when connecting only the left input jack.
5.2.4 Channel section of the stereo channels
SEND
Similar to the mono channels, you can control the signal sent to the SEND socket
with this control. The signal is post-fader and can be used for effectors etc. Turned
fully to the left, no signal is routed to the SEND socket. In the center position, the
incoming signal is routed without any changes and between 0 and +10 dB it is
enforced, respectively.
BAL
With the BAL (BALANCE) control, the signal portion of a stereo input is routed to the
left or to the right. If a channel is operated in mono, this control has the same
functions as the PAN control used in the mono channels.
LEVEL
With the LEVEL control, you can adjust the signal level of the respective input
channel in the mix.
5.2.5 Outputs of the Master section
SEND
Connect the input of your
external effects unit or monitor
system/zone system to the
SEND output. The AUX-signal
is POST-fader and can be used
for your effectors. You can
adjust the signal level for the
SEND socket via the SEND
control use in the input
channels.
PHONES
Connect your headphones with
6.3 mm (1/4“) jack to this
socket. The PHONES LEVEL
control adjusts the volume of
this output.
MAIN OUT
Connect the main output via balanced jack plugs. The MAIN MIX fader adjusts the volume of these outputs.
TAPE
RCA jacks. Connect your line sources like CD, MD or MP3 player here. The TAPE LEVEL control adjusts the
volume of these inputs.
REC
These stereo RCA are in parallel to the MAIN output. Connect the input of your recording device here. The
MAIN MIX fader adjusts the volume of these outputs.

10040204_V_1_0.DOC
20/24
5.2.6 Master section HRS-1002 and HRS-12002
PHANTOM (+48V)
With this switch, you can activate the phantom power for the XLR-
sockets of the mic channels. The phantom power is needed for
operating condenser microphones. Connected dynamic micro-
phones may be operated if they are balanced. If in doubt, please
contact your microphone manufacturer.
The phantom power must only be activated if all microphones
are connected and all output controls are set to minimum
position. During the stabilization phase (approx. 1 minute), you
must not connect or disconnect any mics or adjust output
volumes. Otherwise danger of speaker damage.
+48V LED
This LED lights to indicate that the phantom power is on.
POWER ON LED
This LED lights to indicate that the unit is connected to the mains
and powered on.
LEVEL METER
This 4-segment display shows the level of the left and right Master
output.
Input level setting
Every input channel should be adjusted to the same level, so that
an even sound can be reached. Follow this procedure for every
input channel:
Turn the LEVEL control to center position and apply a typical
audio signal to this channel. The -20 dB LED should flash. Then
turn the TRIM control to the right until the LED meter flashes at 0
dB. When CLIP LED flashes, the input signal is distorted. Turn the
TRIM control to the left to reduce the preamp level until the LED
does not light anymore.
Arecording level of 0 dB is recommended for all signal types.
SEND
With the SEND control, you can control the signal sent to the SEND socket.
TAPE LEVEL
With the TAPE LEVEL control, you can adjust the signal level of the TAPE input
channel.
PHONES LEVEL
The PHONES LEVEL control adjusts the volume of the headphones output.
MAIN MIX
The MAIN MIX fader adjusts the volume of the MAIN OUT jacks.
