Omnitronic LH-115 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNGBEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER'S MANUAL
USER'S MANUALUSER'S MANUAL
USER'S MANUAL
LH-115
Monitor mixer

00036895.DOC, Version 1.0
2/10
Inhaltsverzeichnis
EINFÜHRUNG................................................................................................................................................... 3
SICHERHEITSHINWEISE................................................................................................................................. 3
BESTIMMUNGSGEMÄSSE VERWENDUNG.................................................................................................. 4
ANSCHLÜSSE.................................................................................................................................................. 5
REINIGUNG UND WARTUNG.......................................................................................................................... 6
TECHNISCHE DATEN...................................................................................................................................... 6
Table of contents
INTRODUCTION ............................................................................................................................................... 7
SAFETY INSTRUCTIONS................................................................................................................................. 7
OPERATING DETERMINATIONS.................................................................................................................... 8
CONNECTIONS ................................................................................................................................................ 9
CLEANING AND MAINTENANCE ................................................................................................................... 9
TECHNICAL SPECIFICATIONS..................................................................................................................... 10
Diese Bedienungsanleitung gilt für die Artikelnummer 10355115
This user manual is valid for the article number 10355115
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
www.omnitronic.com

00036895.DOC, Version 1.0
3/10
BEDIENUNGSANLEITUNG
LH-115 Monitor mixer
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend qualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC LH-115 entschieden haben. Wenn Sie nachfolgende
Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie den LH-115 aus der Verpackung.
Features
Monitormixer für Studio- und Live-Anwendungen
• Zum Anschluss von einem Mikrofon und einer weiteren Audioquelle zu Abörzwecken
• 1 Mikrofoneingang über symmetrischen XLR-Anschluss mit Lautstärkeregler
• 1 Durchschleifausgang (XLR, sym.)
• 1 Aux-Eingang über 6,3 mm Klinkenstecker mit Lautstärkeregler
• 2 Kopfhörerausgänge über 6,3 mm Klinkenstecker
• Spannungsversorgung über mitgeliefertes Netzteil
SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

00036895.DOC, Version 1.0
4/10
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden am Netzteil oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und
setzen sich bitte mit Ihrem Fachhändler in Verbindung.
Der Aufbau entspricht der Schutzklasse III. Das Gerät darf niemals ohne einen geeigneten Transformator
betrieben werden.
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, sofort Netzteil ziehen. Lassen Sie das
Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die
durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Kinder und Laien vom Gerät fern halten!
GESUNDHEITSRISIKO!
Beim Betreiben einer Beschallungsanlage lassen sich Lautstärkepegel erzeugen, die zu irrepa-
rablen Gehörschäden führen können.
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
BESTIMMUNGSGEMÄSSE VERWENDUNG
Bei diesem Gerät handelt es sich um einen Monitormixer. Dieses Produkt ist für den Anschluss an 12 V
Gleichspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Das Gerät darf nur mit dem beiliegenden Netzteil betrieben werden. Der Netzadapter ist nach Schutzklasse
2 aufgebaut und das Mischpult entspricht Schutzklasse 3.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45 ° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45°C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.

00036895.DOC, Version 1.0
5/10
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

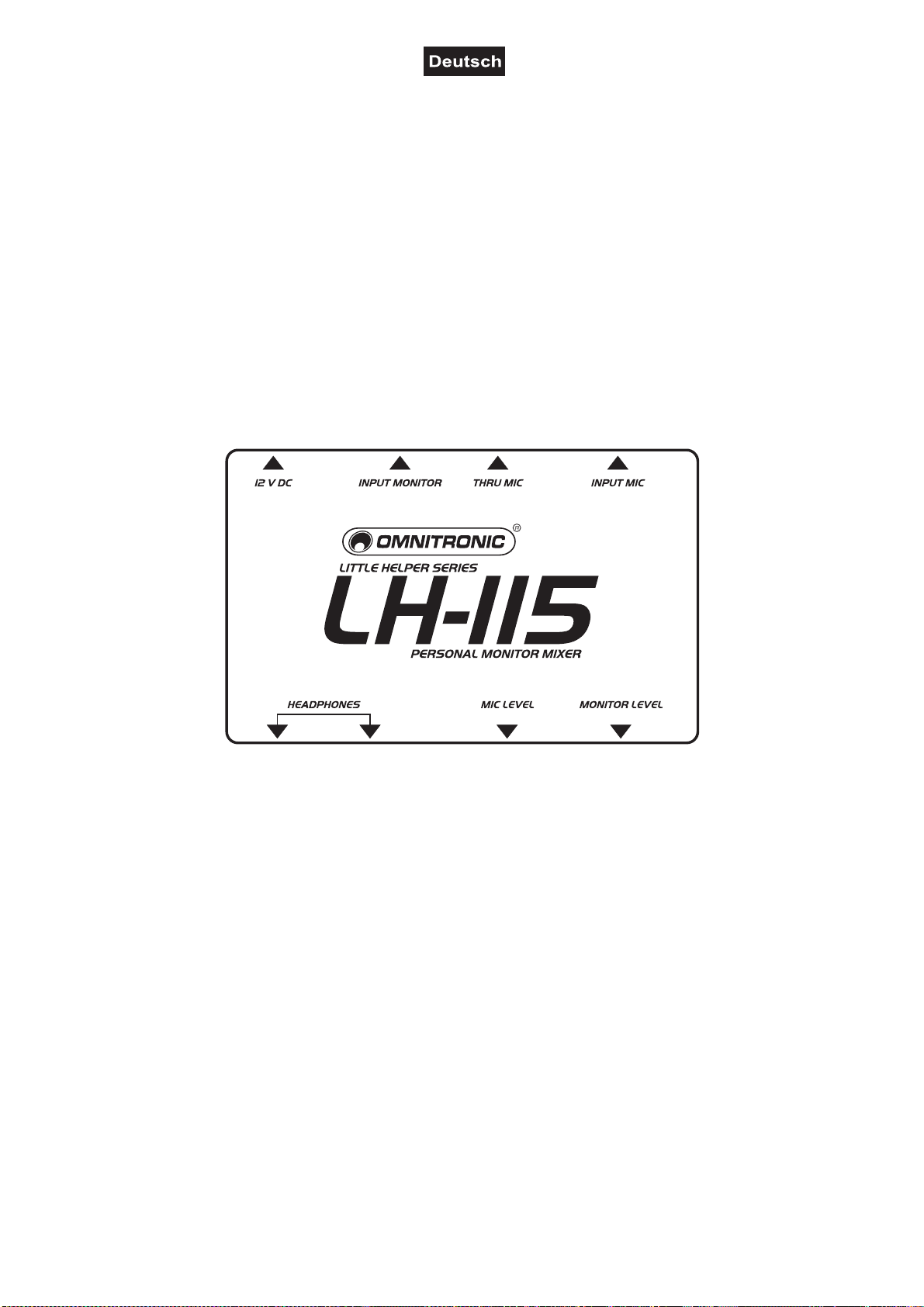

ANSCHLÜSSE
• Der Monitormixer mixt einen allgemeinen Mix mit dem eignen Signal (z. B. für Schlagzeuger oder
Chormitglieder).
• Um höchste Klangqualität zu erhalten, verwenden Sie zum Anschluss Ihres Equipments bitte nur hoch-
wertige Leitungen. Vergewissern Sie sich, dass die Leitungen sicher befestigt sind.
•Schließen Sie Ihre Signalquellen an die Input-Buchsen CH-1 an.
• Über den MIC bzw. Monitor Level-Regler können Sie die Lautstärke der jeweiligen Kanäle regeln.
• Schließen Sie die Input-Buchse Ihres Mischpultes, Mikrofones, Ihrer Endstufe, etc. an die
Ausgangsbuchsen des Monitormixers an.
• Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein (Power-LED leuchtet).

00036895.DOC, Version 1.0
6/10
REINIGUNG UND WARTUNG
Vor Wartungsarbeiten unbedingt allpolig vom Netz trennen!
LEBENSGEFAHR!
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
TECHNISCHE DATEN
Spannungsversorgung: 12 V DC, 150 mA
Gesamtanschlusswert: 2 W
Ausgangsimpedanz: 10 Ohm
Max. Eingangspegel: -20 dB (Mikrofon), 40 dB (Monitor)
Gain: 20 dB (Klinke), 50 dB (XLR)
Frequenzgang: 50 Hz - 20 KHz
Geräuschspannungsabstand: 90 dB
Maße: 113 x 90 x 40 mm
Gewicht: 340 g
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
29.04.2008 ©

00036895.DOC, Version 1.0
7/10
USER MANUAL
LH-115 Monitor mixer
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully before you initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be qualilfied
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
INTRODUCTION
Thank you for having chosen an OMNITRONIC LH-115. If you follow the instructions given in this manual,
we are sure that you will enjoy this device for a long period of time.
Unpack your LH-115.
Features
Monitor mixer for studio and stage applications
• Connects a microphone and a further audio source for monitoring
• 1 microphone input via balanced XLR connector with level control
• 1 feed-through output (XLR, bal.)
• 1 aux input via 6.3 mm jack with level control
• 2 headphone outputs via 6.3 mm jacks
• Operation via supplied power unit
SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Please make sure that there are no obvious transport damages. Should you notice any damages on the
power unit or on the casing, do not take the device into operation and immediately consult your local dealer.

00036895.DOC, Version 1.0
8/10
This device falls under protection-class III. The device always has to be operated with an appropriate
transformer.
Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you
connect the device to the mains.
Keep away from heaters and other heating sources!
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!
Always disconnect from the mains, when the device is not in use or before cleaning it.
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
CAUTION: Turn the amplifier on last and off first!
Keep away children and amateurs!
HEALTH HAZARD!
By operating an amplifying system, you can produce excessive sound pressure levels that may
lead to permanent hearing loss.
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
OPERATING DETERMINATIONS
This device is a monitor mixer. This product is allowed to be operated with a direct current of 12 V and was
designed for indoor use only.
The device must only be operated with the included power unit. The power unit falls under protection-class 2
and the mixer under protection-class 3.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45°C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.

00036895.DOC, Version 1.0
9/10
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.
CONNECTIONS
• The LH-115 is a monitor mixer for mixing a general signal with the own signal.
• In order to obtain highest sound-quality, only use high-quality cables for connecting the devices. Make sure
that the cables are properly fixed.
• Connect your signal source to the Input-sockets.
• You can control the volume via the MIC and Monitor Level-controls.
• Connect the Input of your mixer, microphone, amplifier, etc to the Output-sockets of your LH-115.
• Connect the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet
(Power-LED on).
CLEANING AND MAINTENANCE
Disconnect from mains before starting maintenance operation!
DANGER TO LIFE!
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no servicable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.

00036895.DOC, Version 1.0
10/10
TECHNICAL SPECIFICATIONS
Power supply: 12 V DC, 150 mA
Power consumption: 2 W
Output impedance: 10 ohms
Max. input level: -20 dB (microphone), 40 dB (monitor)
Gain: 20 dB (jack), 50 dB (XLR)
Frequency range: 50 Hz - 20 kHz
S/N ratio: 90 dB
Dimensions: 113 x 90 x 40 mm
Weight: 340 g
Please note: Every information is subject to change without prior notice. 29.04.2008 ©
