Omnitronic DR-1000 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Réproduction interdit!
Prohibida toda reproducción.
Für weiteren Gebrauch aufbewahren!
Keep this manual for future needs!
Gardez ce mode d’emploi pour des
utilisations ultérieures!
Guarde este manual para posteriores usos.
BEDIENUNGSANLEITUNG
USER'S MANUAL
MODE D'EMPLOI
MANUAL DEL USUARIO
DR-1000
Diversity Receiver

00025923.DOC, Version 1.3
2/33
MULTI-LANGUAGE-INSTRUCTIONS
Inhaltsverzeichnis/Table of contents
Sommaire/Contenido
1. EINFÜHRUNG............................................................................................................................................... 3
2. SICHERHEITSHINWEISE............................................................................................................................. 4
3. BESTIMMUNGSGEMÄßE VERWENDUNG................................................................................................. 4
4. GERÄTEÜBERSICHT................................................................................................................................... 5
5. ANSCHLÜSSE .............................................................................................................................................. 6
6. BEDIENUNG ................................................................................................................................................. 7
7. PROBLEMBEHEBUNG ................................................................................................................................ 8
8. REINIGUNG UND WARTUNG...................................................................................................................... 9
9. TECHNISCHE DATEN.................................................................................................................................. 9
1. INTRODUCTION ......................................................................................................................................... 10
2. SAFETY INSTRUCTIONS .......................................................................................................................... 11
3. OPERATING DETERMINATIONS.............................................................................................................. 11
4. DESCRIPTION OF THE DEVICE ............................................................................................................... 12
5. CONNECTIONS .......................................................................................................................................... 13
6. OPERATION ............................................................................................................................................... 14
7. PROBLEM CART........................................................................................................................................ 15
8. CLEANING AND MAINTENANCE ............................................................................................................. 15
9. TECHNICAL SPECIFICATIONS................................................................................................................. 16
1. INTRODUCTION ......................................................................................................................................... 17
2. INSTRUCTIONS DE SÉCURITÉ ................................................................................................................ 18
3. EMPLOI SELON LES PRESCRIPTIONS................................................................................................... 18
4. DESCRIPTION DE L'APPAREIL................................................................................................................ 19
5. CONNEXIONS............................................................................................................................................. 20
6. MANIEMENT ............................................................................................................................................... 21
7. PROBLEMES .............................................................................................................................................. 23
8. NETTOYAGE ET MAINTENANCE ............................................................................................................. 24
9. CHARACTÉRISTIQUES TÉCHNIQUES .................................................................................................... 24
1. INTRODUCCIÓN......................................................................................................................................... 25
2. INSTRUCCIONES DE SEGURIDAD .......................................................................................................... 26
3. INSTRUCCIONES DE MANEJO ................................................................................................................ 26
4. VISTA GENERAL DEL APARATO ............................................................................................................ 27
5. CONEXIONES............................................................................................................................................. 29
6. OPERACIÓN ............................................................................................................................................... 30
7. SOLUCIÓN DE PROBLEMAS.................................................................................................................... 31
8. LIMPIEZA Y MANTENIMIENTO ................................................................................................................. 31
9. ESPECIFICACIONES TÉCNICAS.............................................................................................................. 32
Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter:
You can find the latest update of this user manual in the Internet under:
Vous pouvez trouvez la dernière version de ce mode d'emploi dans l'Internet sous:
Vd. puede encontrar la versión más reciente de este manual en el Internet bajo:
www.omnitronic.com

00025923.DOC, Version 1.3
3/33
BEDIENUNGSANLEITUNG
DR-1000
Diversity-Empfänger
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung
sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
-entsprechend qualifiziert sein
-diese Bedienungsanleitung genau beachten
-die Bedienungsanleitung als Teil des Produkts betrachten
-die Bedienungsanleitung während der Lebensdauer des Produkts behalten
-die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
-sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für einen OMNITRONIC DR-1000 Diversity-Empfänger entschieden haben.
Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf
haben werden.
Nehmen Sie den OMNITRONIC DR-1000 aus der Verpackung.
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt.
Sollten Sie Schäden entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem
Fachhändler in Verbindung.
1.1 Features
Komfortabler Diversity Empfänger
Betrieb im störungsarmen UHF-Bereich (790,000-814,000 MHz) • Bis zu 16 Empfänger mit 16 Mikrofonen
gleichzeitig einsetzbar • 193 Trägerfrequenzen in 125 kHz Schritten schaltbar • Automatische Frequenz-
suche über Frequenzscan möglich • LCD-Anzeige zeigt an, ob das Mikrofon eingeschaltet ist,
Batteriekapazität, Frequenz und Signalstärke • Rückmeldung der Batteriekapazität vom Mikrofon • Lock-
Funktion zum Verriegeln des Empfängers: keine unerwünschten Veränderungen durch den Anwender
möglich, auch kein versehentliches Abschalten • Modernste Übertragungstechnik in robustem Metallgehäuse
•Mute-Funktion für höchste Störungsfreiheit: Empfänger schaltet "stumm" sobald kein oder zu schwaches
Signal anliegt • Mit zwei Gummi Antennen • Mit Volume-Regler • Mit externem Netzteil • Handmikrofon oder
Gürtelsender mit Lavalier- oder Kopfbügel-Mikrofon muss separat bestellt werden • Anmelde- und
gebührenfrei in der BRD

00025923.DOC, Version 1.3
4/33
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt lesen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
Das Netzteil immer als letztes einstecken. Vergewissern Sie sich, dass der Netzschalter auf „OFF“ steht,
wenn Sie das Gerät ans Netz anschließen.
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen
Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, bitte sofort vom Netz trennen. Lassen Sie
das Gerät von einem qualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen,
die durch Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Gerät bei Nichtbenutzung und vor jeder Reinigung vom Netz trennen.
ACHTUNG: Endstufen immer zuletzt einschalten und zuerst ausschalten!
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
ACHTUNG: Zu hohe Lautstärken können das Gehör schädigen!
Im Geräteinneren befinden sich keine zu wartenden Teile. Eventuelle Servicearbeiten sind ausschließlich
dem autorisierten Fachhandel vorbehalten!
3. BESTIMMUNGSGEMÄßE VERWENDUNG
Bei diesem Gerät handelt es sich um einen drahtlosen Diversity-Empfänger für den Empfang von UHF-
Signalen. Dieses Produkt ist für den Anschluss an 12-18 V Gleichspannung zugelassen und wurde
ausschließlich zur Verwendung in Innenräumen konzipiert.
Zum Empfang der Signale benötigen Sie ein Handmikrofon oder einen Taschensender mit der passenden
Trägerfrequenz.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Betreiben Sie das Gerät nicht in extrem heißen (über 35° C) oder extrem kalten (unter 5° C) Umgebungen.
Halten Sie das Gerät von direkter Sonneneinstrahlung (auch beim Transport in geschlossenen Wägen) und
Heizkörpern fern.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.

00025923.DOC, Version 1.3
5/33
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.
3.1 Zulassung
Diese Drahtlos-Mikrofonanlage wurde gemäß den europäischen Standards EN 300422-2, EN 301489-09
und EN 60065 geprüft. Dieses Produkt entspricht somit der R&TTE-Richtlinie der Europäischen Union und
benötigt deshalb keine Einzel-EG-Baumusterprüfung jedes Mitgliedslandes. Die Prüfstelle ist
Diese Funkanlage entspricht Geräteklasse 2 und besitzt eine Allgemeinzuteilung für den Betrieb in der
Bundesrepublik Deutschland. Die Anlage ist anmelde- und gebührenfrei.
Diese Frequenzzuteilung gilt nur für die BRD. Für den Betrieb in einem anderen Land kann es notwendig
sein, eine Zulassung bei den nationalen Behörden zu beantragen. Die entsprechende Behörde finden Sie
über Links unter der Internetadresse: http://ec.europa.eu/enterprise/rtte/weblinks.htm.

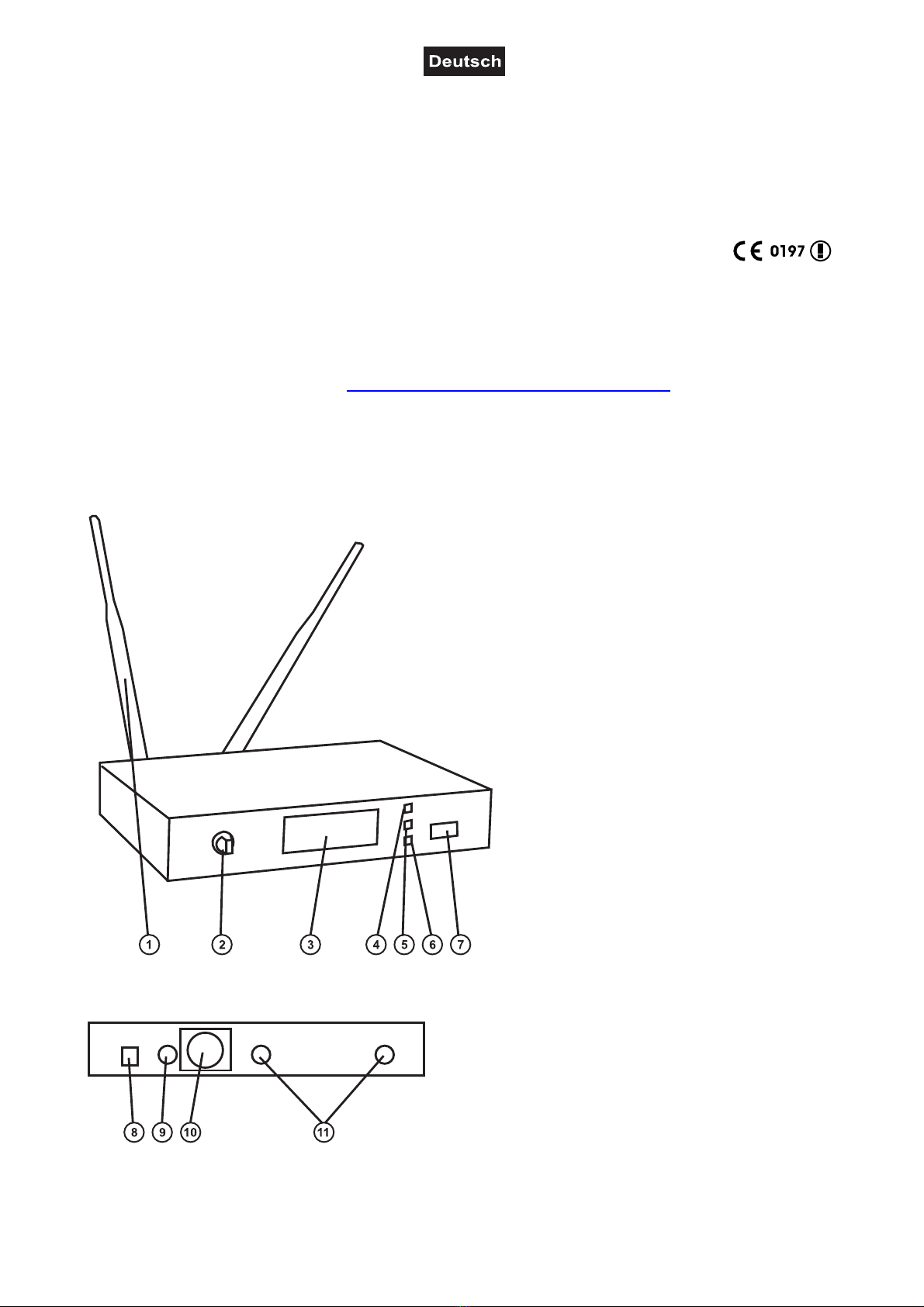

4. GERÄTEÜBERSICHT
Vorderseite:
(1) Antennen
(2) Volume-Regler
(3) Display
(4) Up-Taste
(5) Down-Taste
(6) Set-Taste
(7) Netzschalter
Rückseite:
(8) Netzanschlussbuchse
(9) Unsymmetrische Audio Out-Ausgangsbuchse (Klinke)
(10) Symmetrische Audio Out-Ausgangsbuchse (XLR)

00025923.DOC, Version 1.3
6/33
(11) Antennenanschlussbuchsen
5. ANSCHLÜSSE

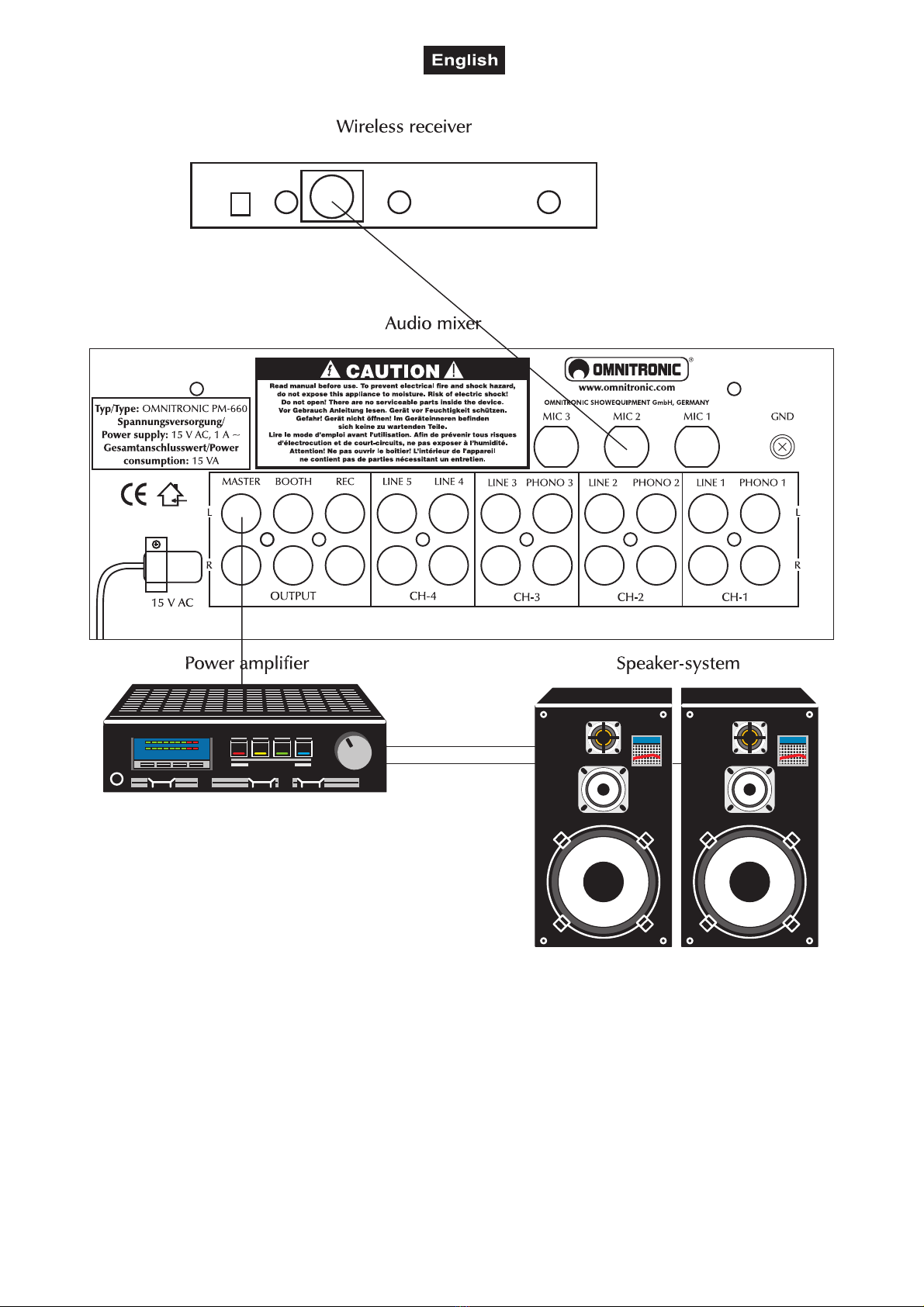

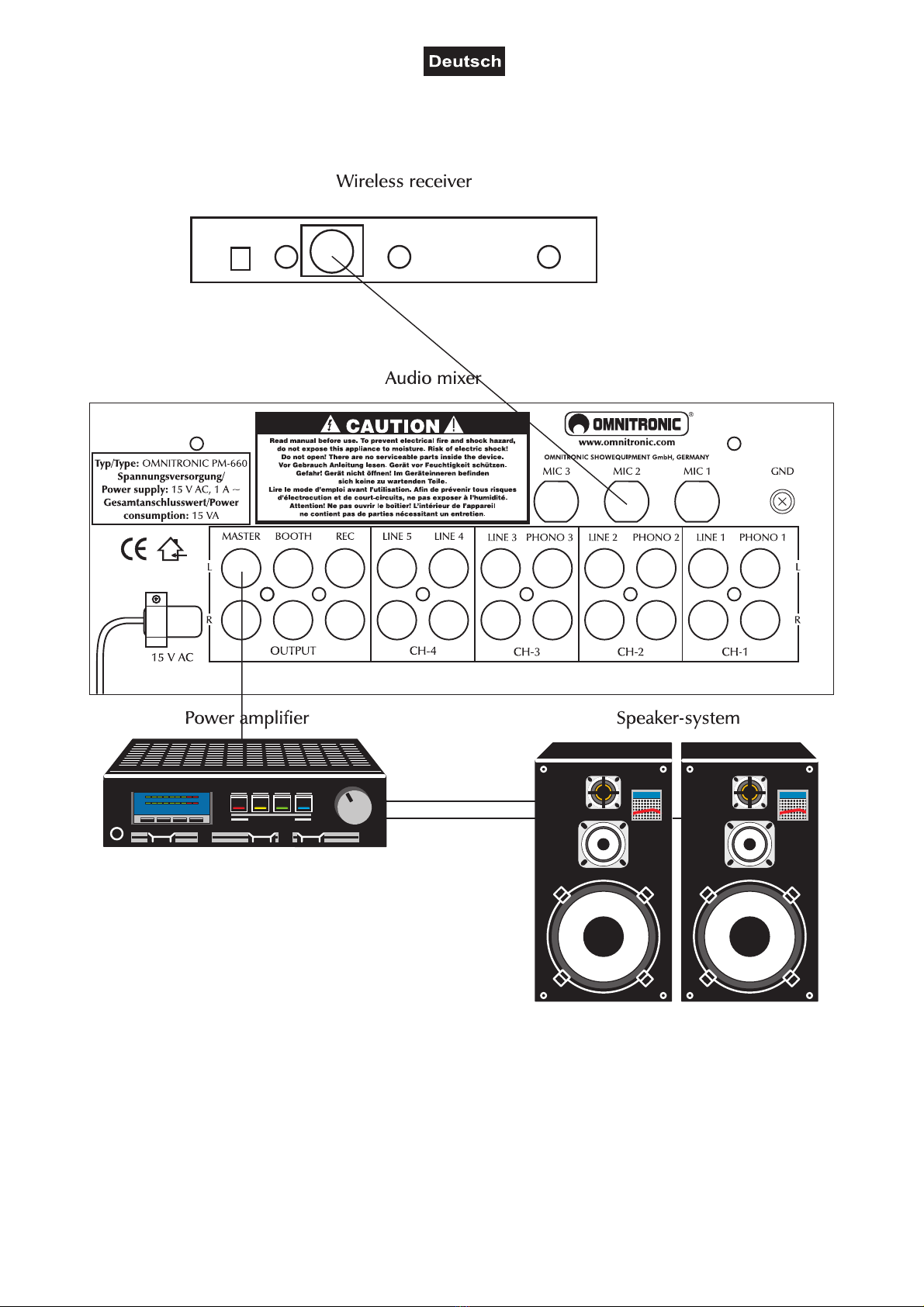

Schließen Sie den Drahtlos-Empfänger über die Audio Out-Buchse und eine Standard-Mikrofonleitung an
eine Mikrofoneingangsbuchse des Mischpults an.
Richten Sie die Antennen senkrecht auf.
Stecken Sie die Anschlussleitung des Netzteils in die DC IN-Buchse ein. Stecken Sie das Netzteil in die
Steckdose ein.
5.1 Installation im Rack
Für das DR-1000 ist ein breites Sortiment an Zubehörartikeln verfügbar, um das Gerät im Rack zu
installieren.

00025923.DOC, Version 1.3
7/33
Rackinstallation: Dieses Gerät ist für ein 19"-Rack (483 mm) vorgesehen. Bei dem Rack sollte es sich um
ein „Double-Door-Rack“ handeln, an dem sich sowohl die Vorder- als auch die Rückseite öffnen lassen. Das
Rackgehäuse sollte mit einem Lüfter versehen sein. Achten Sie bei der Standortwahl des Gerätes darauf,
dass die warme Luft aus dem Rack entweichen kann und genügend Abstand zu anderen Geräten
vorhanden ist. Dauerhafte Überhitzung kann zu Schäden an dem Gerät führen.
Sie können das Gerät mit vier Schrauben M6 im Rack befestigen.

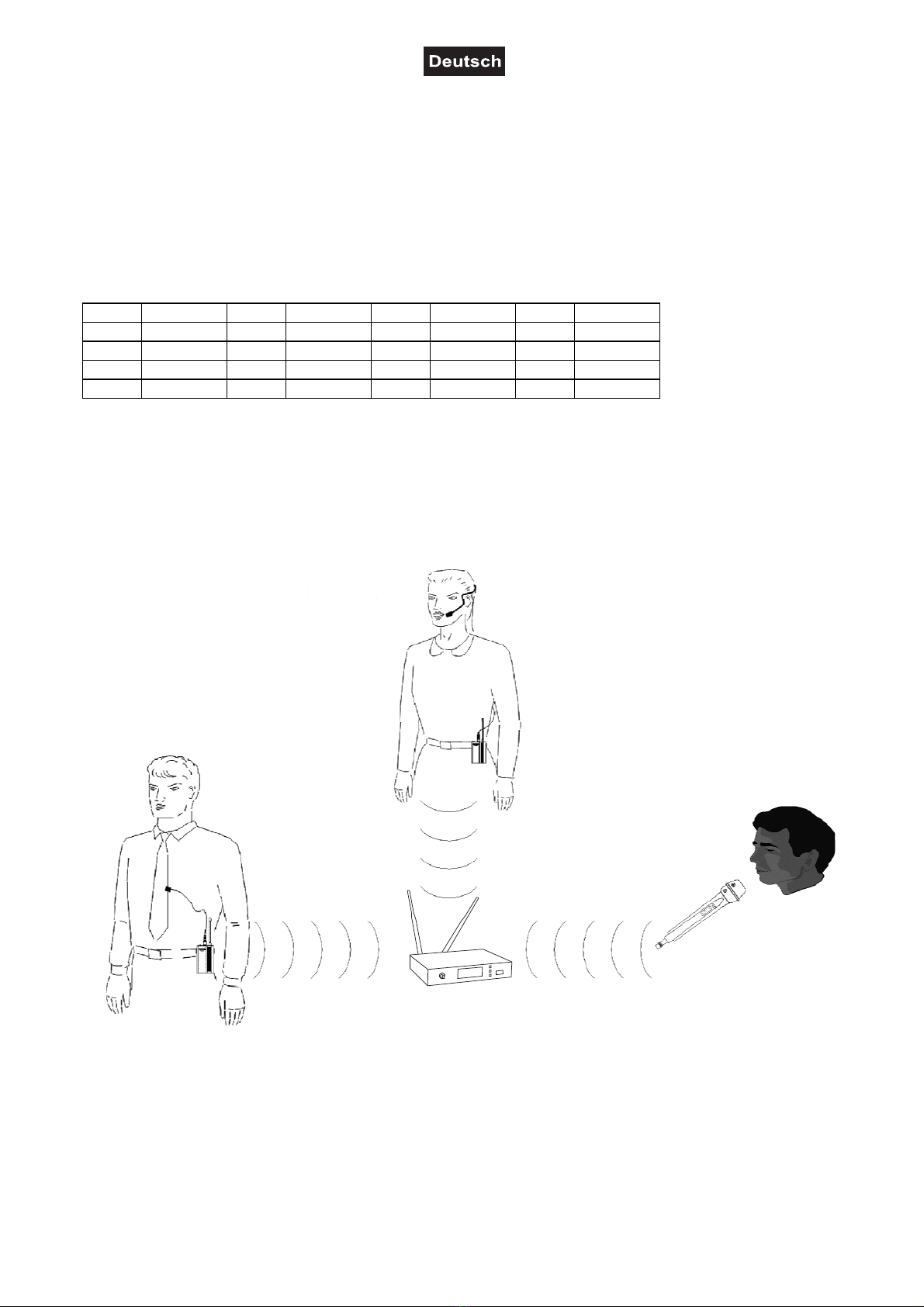

Mit dem DR-1000 können Sie bis zu 16 Empfänger mit 16 Mikrofonen gleichzeitig betreiben. Dadurch lassen
sich große Funkanlagen realisieren. Bitte beachten Sie die Abstände zwischen den einzelnen Kanälen wie in
folgender Tabelle dargestellt:
Kanal Frequenz Kanal Frequenz Kanal Frequenz Kanal Frequenz
1 790.875 5 797.125 9 803.625 13 809.125
2 792.625 6 798.875 10 805.250 14 810.000
3 794.250 7 801.125 11 805.750 15 813.250
4 795.625 8 802.250 12 808.625 16 813.750
Bitte beachten Sie auch die Zeichnung am Ende dieser Bedienungsanleitung.
6. BEDIENUNG
Über den ON/OFF-Schalter lässt sich das Gerät ein- bzw. ausschalten.
Für optimalen Empfang beachten Sie bitte folgende Hinweise:
•Wenn möglich, zwischen den Sender- und Empfängerantennen eine Sichtlinie aufrechterhalten.
Aufstellung von Sender und Empfänger in der Nähe von Objekten aus Metall oder anderen dichten
Werkstoffen vermeiden.
•Aufstellung des Empfängers in der Nähe von Computern oder anderen HF-erzeugenden Geräten
vermeiden.
Wählen Sie die gewünschte Frequenz manuell über die Set- und Up-/Down-Tasten aus, oder aktivieren Sie
die automatische Frequenzsuche "Scan".

00025923.DOC, Version 1.3
8/33
Manuelle Frequenzwahl: Drücken und Halten Sie 3 Sekunden lang die Set-Taste und auf dem Display
erscheint "Freque". Drücken Sie die Up- oder Down-Taste, um die gewünschte Frequenz ein zu stellen.
Drücken Sie die Set-Taste, um die Einstellung ab zu speichern.
Automatische Frequenzwahl (Scan): Drücken und Halten Sie 3 Sekunden lang die Set-Taste und auf dem
Display erscheint "Freque". Drücken Sie erneut die Set-Taste und auf dem Display erscheint "Scan".
Drücken Sie die Up- oder Down-Taste, um die Suche zu starten. Drücken Sie die Set-Taste, um die
Einstellung ab zu speichern.
Stellen Sie die Signalausgangsstärke über den Volume-Regler ein.
Drücken und halten Sie 3 Sekunden lang die Up-Taste, um den Empfänger zu verriegeln (LocOn). Dadurch
können keine unerwünschten Veränderungen durch den Anwender vorgenommen werden. Soll der
Empfänger wieder entriegelt werden, drücken und halten Sie erneut 3 Sekunden lang die Up-Taste
(LocOFF).
Wenn der Empfänger nicht mehr benutzt wird drehen Sie bitte den Volume-Regler auf 0 und schalten Sie
das Gerät über den Netzschalter ab.
WICHTIG: Bei jeder Installation eines drahtlosen Mikrofons handelt es sich um eine ganz spezifische
Situation, bei der eine Reihe von Problemen auftreten können. Beginnen Sie niemals mit einer Live-Vor-
stellung, ohne zuvor einen Testgang des Systems durchzuführen. Wenn seit dem letzten Testgang wesent-
liche Änderungen (zusätzliche drahtlose Systeme oder Sprechanlagen, Verschiebung von Kulissen usw.)
erfolgten, das drahtlose System erneut überprüfen – und zwar so kurz vor Vorstellungsbeginn wie möglich.
7. PROBLEMBEHEBUNG
PROBLEM: LÖSUNG:
Gerät lässt sich nicht
anschalten.
•Überprüfen Sie die Anschlussleitung des Netzteils und eventuelle Verlänge-
rungsleitungen.
Kein Ton; RF-LEDs am
Empfänger leuchten
nicht auf.
Sicherstellen, dass die Netzschalter (POWER) am Sender und Empfänger
eingeschaltet sind.
Netz-/Batterieanzeige des Senders überprüfen, um sicherzustellen, dass die
Batterie Strom liefert. Wenn nötig, die Batterie auswechseln.
Sicherstellen, dass sich der Empfänger in der Sichtlinie des Senders befindet.
Wenn nötig, die Entfernung zwischen Sender und Empfänger verringern.
Kein Empfängerton; RF-
LEDs leuchten auf.
Den Level-Regler am Empfänger hochdrehen.
Die Verbindung zwischen Empfänger und Mischpult überprüfen.
Ins Mikrofon sprechen und Display des Empfängers beobachten. Wenn Signal
empfangen wird, liegt das Problem an einer anderen Stelle des Systems.
Eingangssignal am
Mischpult zu hoch.
Signalausgangspegel über Sensitivity-Einstellung absenken.
Bei eingeschaltetem
Sender ist das
empfangene Signal
verrauscht oder enthält
Nebentöne.
Netz-/Batterieanzeige am Sender überprüfen und Batterie auswechseln, wenn
diese schwach ist.
HF-Interferenzquellen, wie z.B. Beleuchtungsausrüstung, entfernen.
Möglicherweise werden zwei Sender auf der gleichen Frequenz betrieben. Ist
dies der Fall, einen der Sender abschalten.
Möglicherweise ist das Signal zu schwach. Wenn möglich, Empfänger näher
beim Sender aufstellen.
Der Empfänger rauscht
bei ausgeschaltetem
Sender.
HF-Interferenzquellen, wie z.B. Beleuchtungsausrüstung, entfernen.
Empfänger an anderer Stelle aufstellen.
Kurzzeitiger Tonausfall
bei Bewegung des
Senders im Vor-
stellungsbereich.
Empfänger an anderer Stelle aufstellen, einen erneuten Funktionstest
durchführen und Display beobachten. Wenn Tonaussetzer weiterhin fortbestehen,
diese toten Punkte im Vorstellungsbereich markieren und bei der Vorstellung
meiden.

00025923.DOC, Version 1.3
9/33
8. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
ImGeräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
9. TECHNISCHE DATEN
System: Switching Diversity, Einkanal
Trägerfrequenz: UHF 790,000-814,000 MHz
Kanal 61: 790,100-797,900 MHz
Kanal 62: 798,100-805,900 MHz
Kanal 63: 806,100-813,900 MHz
Frequenzstabilität: ± 0,005 %
Schwellenwert: < 1 % bei 1 KHz
Tonsignal: -32.768 KHz
Geräuschspannungsabstand: 100 dB
Eingangsempfindlichkeit: 8 dB
Trennschärfe: >60 dB
Dynamikbereich: >96 dB
Modulationsverfahren: FM-Frequenzmodulation
Reichweite: 100 m (bei Sichtkontakt)
Audio Bandbreite: 50 - 18 000 Hz
Audio Ausgang: Mono-Klinkenbuchse oder symmetrisch XLR
Spannungsversorgung: 12-18 V DC, 600 mA
Gesamtanschlusswert: 6 W
Maße (LxBxH): 210 x 150 x 40 mm
Gewicht: 0,55 kg
Zubehör:
OMNITRONIC HM-1000 Drahtl. Mikro.193 Kan. Best.-Nr. 13055090
OMNITRONIC TM-1000 Gürtelsender 193 Kan. Best.-Nr. 13055510
OMNITRONIC LS-1000 XLR Lavalier Mikro Best.-Nr. 13056020
OMNITRONIC HS-1000 XLR Headset Mikrofon Best.-Nr. 13056030
OMNITRONIC HS-1100 XLR Headset Mikrofon Best.-Nr. 13056035
Montagerahmen 19" für Empfänger DR-1000 Best.-Nr. 13063002
OMNITRONIC Antennenkabel BNC Set Rackmont Best.-Nr. 13063035
OMNITRONIC UA-1000 Antennen Distributor Best.-Nr. 13063020
OMNITRONIC AB-1000 Antennen Booster Best.-Nr. 13063030
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten.
19.02.2009 ©

00025923.DOC, Version 1.3
10/33

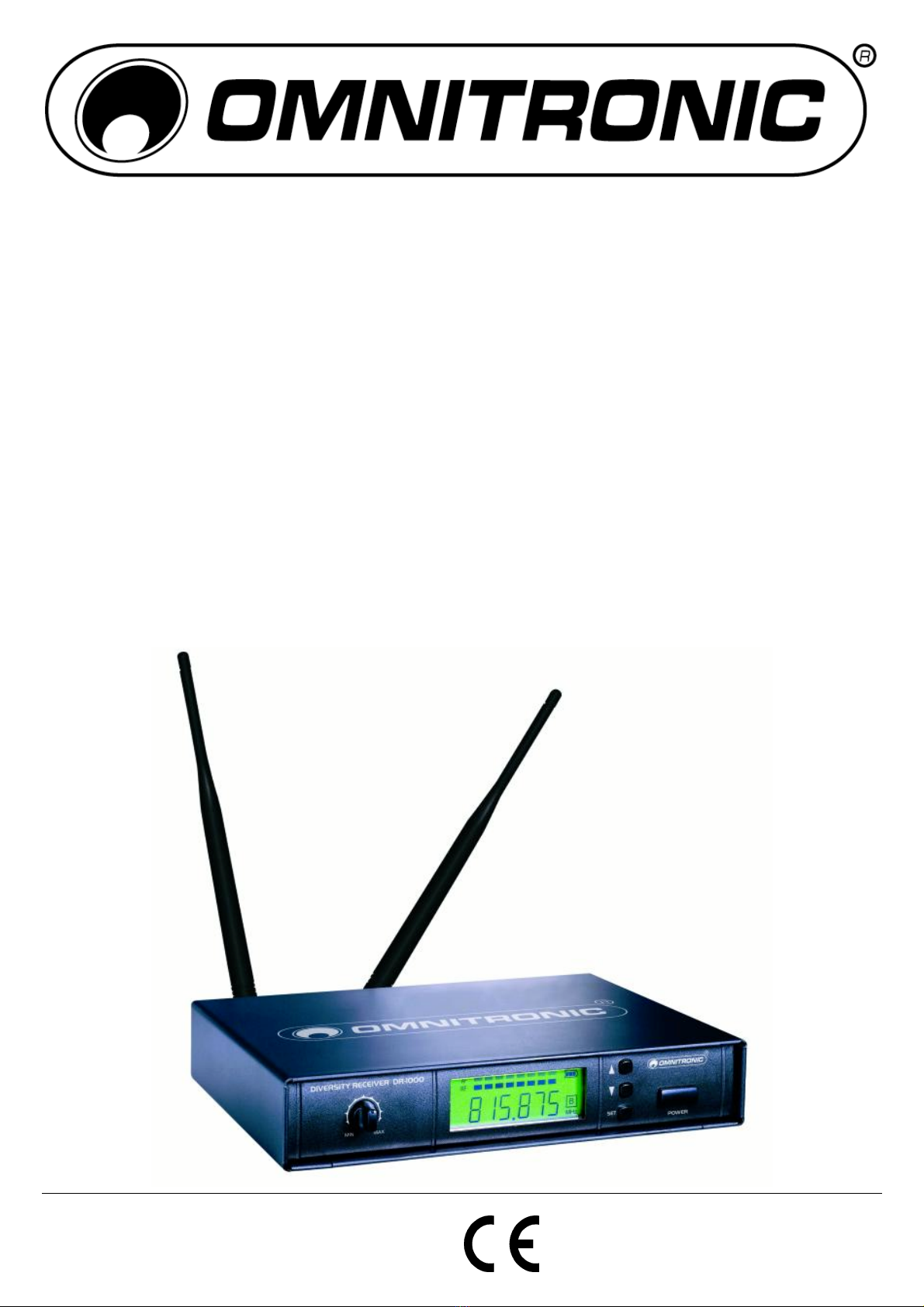

OPERATING INSTRUCTIONS
DR-1000
Diversity receiver
CAUTION!
Keep this device away from rain and moisture!
Unplug mains lead before opening the housing!
For your own safety, please read this user manual carefully
before you initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
-be qualilfied
-follow the instructions of this manual
-consider this manual to be part of the total product
-keep this manual for the entire service life of the product
-pass this manual on to every further owner or user of the product
-download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen an OMNITRONIC DR-1000. If you follow the instructions given in this manual,
we can assure you that you will enjoy this device for many years.
Unpack your OMNITRONIC DR-1000.
Please make sure that there are no obvious transport damages. Should you notice any damage, do not take
the device into operation and immediately consult your local dealer.
1.1 Features
Comfortable diversity receiver
Operation in the low-interference UHF-band (790,000-814,000 MHz) • Up to 16 mics with 16 receivers can
be operated simultaneously • 193 carrier frequencies switchable in 125 kHz steps • Automatic frequency
scan possible • LCD-display indicating if mic is on, mic battery capacity, frequency and signal input • Battery
capacity transmission from mic • Lock-function to avoid undesired changes by the user • Latest transmission
technology in a rugged metal housing • Mute-function for interference free transmission: receiver goes in
mute-mode when signal is absent or too weak • With two rubber antennas • With Volume-control • With
external transformer • The wireless microphone or the belt-transmitter with lavalier microphone or headset-
microphone have to be ordered separately • License-free and approved in Germany

00025923.DOC, Version 1.3
11/33
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard of this user manual are not subject to warranty. The dealer will
not accept liability for any resulting defects or problems.
Always plug in the power unit least. Make sure that the power-switch is set to OFF position before you
connect the device to the mains.
Keep away from heaters and other heating sources!
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it
on immediately. The arising condensation water might damage your device. Leave the device switched off
until it has reached room temperature.
Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect
from mains immediately. Please let the device be checked by a qualified service technician before you
operate it again. Any damages caused by liquids having entered the device are not subject to warranty!
Always disconnect from the mains, when the device is not in use or before cleaning it.
CAUTION: Turn the amplifier on last and off first!
Please note that damages caused by manual modifications on the device or unauthorized operation by
unqualified persons are not subject to warranty.
Keep away children and amateurs!
CAUTION: High volumes can cause hearing damage!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
3. OPERATING DETERMINATIONS
This device is a wireless Diversity receiver for receiving UHF-signals. This product is allowed to be operated
with a direct current of 12-18 V and was designed for indoor use only.
In order to receive the signals, you need a hand-held microphone or pocket-transmitter with the suitable
carrier frequency.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation-spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
Do not operate the device in extremely hot (more than 30° C) or extremely cold (less than 5° C)
surroundings. Keep away from direct insulation (particularly in cars) and heaters.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
qualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

00025923.DOC, Version 1.3
12/33
3.1 Approval
This wireless system was tested in accordance with the European standards EN 300422-2, EN 301489-09
and EN 60065. Consequently, this product adheres to the R&TTE directive of the European Union and does
not need an individual EC type examination of every member state. The approval number is
In some countries, the operation of this wireless system needs to be approved by the national telecoms
regulatory authority. Please refer to your authority via links from the following Internet address:
http://ec.europa.eu/enterprise/rtte/weblinks.htm.
In Germany, this wireless system is generally approved and license-free.
4. DESCRIPTION OF THE DEVICE
Frontpanel:
(1) Antennas
(2) Volume-control
(3) Display
(4) Up-button
(5) Down-button
(6) Set-button
(7) Power switch
Rear panel:
(8) Power supply socket
(9) Unbalanced audio output socket (jack)
(10) Balanced audio output socket (XLR)
(11) Antenna connectors

00025923.DOC, Version 1.3
13/33
5. CONNECTIONS
Connect the wireless receiver via the Audio Out-socket and a standard microphone lead with a microphone
input socket of your mixer.
Adjust the antennas vertically.
Plug the connection cable of the power-unit with the DC IN-socket. Plug the power unit into your outlet.
5.1 Rack installation
For the DR-1000, a wide range of accessory is available. In this way, you can also install the device in a
rack.
Rack-installation: This device is built for 19" racks (483 mm). The rack you use should be a Double-Door-
Rack where you can open the frontpanel and the rear panel. The rack should be provided with a cooling fan.

00025923.DOC, Version 1.3
14/33
When mounting the device into the rack, please make sure that there is enough space around the device so
that the heated air can be passed on. Steady overheating will damage your device.
You can fix the device with four screws M6 in the rack. If several devices are to be installed, make sure that
you leave 1 unit space between the devices.
With the DR-1000, up to 16 mics with 16 receivers can be operated simultaneously. In this way, you can
realize large wireless systems. Please respect the distances between the individual channels as illustrated in
the table below:
Channel Frequency Channel Frequency Channel Frequency Channel Frequency
1 790.875 5 797.125 9 803.625 13 809.125
2 792.625 6 798.875 10 805.250 14 810.000
3 794.250 7 801.125 11 805.750 15 813.250
4 795.625 8 802.250 12 808.625 16 813.750
Please do also refer to the illustration at the back of this user manual.
6. OPERATION
With the ON/OFF-switch, you can switch the device on and off.
Select the desired frequency either manually via the mini switches or activate the automatic scan-function.
Select the desired frequency via the mini switches: press and hold the Set-button for 3 seconds, the
display shows "Freque". Press the Up or Down-button in order to select the desired frequency. Press the
Set-button in order to store the settings.
Start automatic scan-function: press and hold the Set-button for 3 seconds, the display shows "Freque".
Press the Set-button again and the display shows "Scan". Press the Up or Down-button in order to start the
automatic scan-function. Press the Set-button in order to store the settings.
If microphone signals are being received, the RF-LEDs are illuminated.
For optimum receiving please follow these instructions:
•Maintain a line-of-sight between the transmitter and receiver antennas, if possible. Avoid placing
transmitter and receiver where metal or other dense materials may be present.
•Avoid placing the receiver near computers or other RF generating equipment.
Adjust the signal output level via the Volume-control.

00025923.DOC, Version 1.3
15/33
Press and hold the Up-button for 3 seconds in order to lock the receiver (LocOn). In this mode, the user
cannot carry out undesired changes. In order to unlock the receiver, once more press and hold the Up-button
for 3 seconds (LocOn)
If the receiver is no longer used, please turn the Volume-control to 0 and switch the device off.
IMPORTANT:Every wireless microphone installation is a unique situation, and can present a variety of
problems. Never attempt a live performance without first conducting a test of the system in the performing
area. If major changes (additional wireless systems or intercoms, relocation of scenery, etc.) have been
made since the last test, check the wireless system again - as close to performance time as possible.
7. PROBLEM CART
PROBLEM: REMEDY:
No power. Check the connection cable of the power unit and any extension-cables.
No sound; receiver RF-
LEDs do not flash.
Make sure POWER switches on transmitter and receiver are on.
Check transmitter Power-LED to ensure that battery is providing power.
Replace battery if necessary.
Check receiver squelch setting.
Make sure that the receiver is in the line of sight of the transmitter. If
necessary, reduce the distance between transmitter and receiver.
No receiver sound;
receiver RF-LEDs flashes.
Turn up the receiver audio output LEVEL control.
Check for proper connection between receiver and microphone mixer.
Talk into the microphone and observe the receiver RF-LEDs. If it flashes, the
problem is elsewhere in the sound system.
Input signal at the mixer
too high.
Attenuate output level via the Attenuation-selector.
Received signal is noisy
or contains extraneous
sounds with transmitter
on.
Check transmitter Power-LED to ensure that battery is providing power.
Remove local sources of RF interference, such as lighting equipment .
Two transmitters may be operating on the same frequency. Locate and turn
one off.
Signal may be too weak. If possible, move receiver closer to the transmitter.
Noise from receiver with
transmitter off.
Remove local sources of RF interference, such as lighting equipment.
Reposition the receiver.
Momentary loss of sound
as transmitter is moved
around performing area.
Reposition receiver and perform another test and observe the RF-LEDs. If
audio drop-outs persist, mark these dead spots in the performing area and avoid
them during the performance.
8. CLEANING AND MAINTENANCE
We recommend a frequent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no servicable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further questions, please contact your dealer.

00025923.DOC, Version 1.3
16/33
9. TECHNICAL SPECIFICATIONS
System: Switching Diversity, one channel
Carrier frequency: UHF 790.000-814.000 MHz
Channel 61: 790.100-797.900 MHz
Channel 62: 798.100-805.900 MHz
Channel 63: 806.100-813.900 MHz
Frequency stability: ± 0,005 %
T.H.D.: < 1 % at 1 KHz
Tone signal: 32.768 KHz
S/N-ratio: 100 dB
Input sensitivity: 8 dB
Selectivity: >60 dB
Dynamic range: >96 dB
Modulation method: FM-frequency modulation
Coverage: 100 m (with line-of-sight)
AF response: 50 - 18,000 Hz (± 3 dB)
Audio output: Mono ¼" jack-socket or balanced XLR
Power supply: 12-18 V DC, 600 mA
Power consumption: 6 W
Dimensions: 210 x 150 x 40 mm
Weight: 0.55 kg
Accessory:
OMNITRONIC HM-1000 Wireless Mic.193 Ch. No. 13055090
OMNITRONIC TM-1000 transmitter 193 ch. No. 13055510
OMNITRONIC LS-1000 XLR Lavalier Micro No. 13056020
OMNITRONIC HS-1000 XLR Headset Microphone No. 13056030
OMNITRONIC HS-1100 XLR Headset Microphone No. 13056035
Mounting angle 19" for receiver DR-1000 No. 13063002
OMNITRONIC antenna cable BNC Set rack m. No. 13063035
OMNITRONIC UA-1000 Antenna Distributor No. 13063020
OMNITRONIC AB-1000 Antenna Booster No. 13063030
Please note: Every information is subject to change without prior notice. 19.02.2009 ©

00025923.DOC, Version 1.3
17/33
MODE D'EMPLOI
DR-1000
Récepteur Diversity
ATTENTION!
Protéger de l'humidité.
Débrancher avant d’ouvrier le boîtier!
Pour votre propre sécurité, veuillez lire ce mode d'emploi avec attention avant la première mise en
service.
Toute personne ayant à faire avec le montage, la mise en marche, le maniement et l’entretien de cet
appareil doit
-être suffisamment qualifiée
-suivre strictement les instructions de service suivantes
-considérer ce mode d'emploi comme faisant partie de l'appareil
-conserver le mode d'emploi pendant la durée de vie de l'article
-transmettre le mode d'emploi à un éventuel acheteur ou utilisateur de l'appareil
-télécharger la version ultérieure du mode d'emploi d'Internet
1. INTRODUCTION
Nous vous remercions d'avoir choisi un OMNITRONIC DR-1000. Si vous respectez les instructions de
service suivantes, vous allez profiter longtemps de votre achat.
Sortez l'OMNITRONIC DR-1000 de son emballage.
Avant tout, assurez-vous que l'appareil n'a pas subi de dommages lors de son transport. Si tel était le cas,
contactez immédiatement votre revendeur.
1.1. Features
Récepteur Diversity confortable
Maniement sur bande UHF anti-parasitaire (790,000-814,000 MHz) • Jusqu'à 16 récepteurs et microphones
peuvent être utilisés au même temps • 193 fréquences commutables en pas de 125 kHz • Recherche de
frécuence automatique possible • Avec affichage LCD de l'alimentation du mic, de la capacité des piles,
fréquence et reception des signaux • Transmission de la capacité des piles du microphone • Fonction Lock
pour vérouiller le récepteur: pas de changements par l'utiliseur, mettre le récepteur hors de ténsion n'est plus
possible • Moderne technologie de transmission dans un boîtier métallique • Fonction Mute: le récepteur
coute un signal no present ou débil • Avec deux antennes en caouchouc • Avec régulateur Volume • Avec
transformateur externe • Le microphone à émetteur manuel ou l'émetteur ceinture avec microphone lavalier
ou microphone Headset doit être commandé séparé • Pas de déclaration dans l'Allemagne

00025923.DOC, Version 1.3
18/33
2. INSTRUCTIONS DE SECURITE
Cet appareil a quitté les ateliers dans un état irréprochable. Pour assurer un bon fonctionnement, sans
danger, l'utilisateur doit suivre les instructions contenues dans ce mode d'emploi.
Attention:
Tout dommage occasionné par la non observation des instructions de montage ou d'utilisation n'est
pas couvert par la garantie.
Le bloc d'alimentation doit toujours être branché en dernier lieu. Assurez-vous que l'interrupteur ON/OFF de
l'appareil est en position OFF avant d'effectuer ce branchement.
Tenez l'appareil éloigné de toute source de chaleur.
Lorsque l'appareil est transporté d'un endroit froid à un endroit chaud, il se forme de la condensation
susceptible d'endommager les modules électroniques. Ne pas brancher l'appareil avant qu'il ait atteint la
température ambiante.
Ne déposez jamais de récipient contenant un liquide sur le dessus de l'appareil ou à proximité immédiate de
celui-ci. Si toutefois, du liquide devait s'infiltrer dans l'appareil, le débrancher immédiatement, puis le faire
vérifier par un technicien compétent avant de le réutiliser. Les dommages causés par l'infiltration de liquides
ne sont pas couverts par la garantie.
Débranchez l'appareil lorsque vous ne l'utilisez pas et avant de le nettoyer.
ATTENTION: Allumez toujour l'amplificateur en dèrnier lieu et éteignez le en premier!
Tout dommage résultant d'une modification sur l'appareil n'est pas couvert par la garantie.
Tenir les enfants et les novices éloignées de l'appareil.
ATTENTION: Un volume d'écoute trop élevé peut causer des troubles auditifs!
L'intérieur de l'appareil ne contient pas de partys nécessitant un entretien. L'entretien et les réparations
doivent être effectuées par un technicien compétent!
3. EMPLOI SELON LES PRESCRIPTIONS
Cet appareil est un récepteur Diversity sans fil pour récevoir des signaux UHF. Cet appareil doit être
connecté avec une tension directe de 12-18 V et a été conçu pour un usage dans des locaux clos.
Pour recevoir les signaux, vous avez besoin d'un micro à main ou d'un émetteur de poche avec la fréquence
porteuse appropriée.
Eviter les secousses et l'emploi de force lors de l’installation ou l'utilisation de l'appareil.
Quand choisir le place d'installation, évitez toutefois les endroits humides, poussiéreux ou trop chauds.
Assurez-vous que les câbles ne traînent pas au sol. Il en va de votre propre sécurité et de celle d'autrui.
Ne pas utiliser l'appareil lorsque la température ambiante est supérieure à 35° C ou inférieure à 5° C. Ne pas
exposer l'appareil directement aux rayons solaires (lors d'un transport dans un véhicule fermé par exemple).
N'utilisez l'appareil qu'après avoir pris connaissance de ses fonctions et possibilités. Ne laissez pas des
personnes incompétentes utiliser cet appareil. La plupart des pannes survenant sur cet appareil sont dues à
une utilisation inappropriée par des personnes incompétentes.
Ne nettoyez pas l'appareil avec des produits de nettoyages trop puissants ou abrasifs. Utilisez un chiffon
doux, humide.
Si vous deviez transporter l'appareil, utilisez l'emballage d'origine pour éviter tout dommage.

00025923.DOC, Version 1.3
19/33
Notez que pour des raisons de sécurité, il est interdit d'entreprendre toutes modifications sur l'appareil.
Si l'appareil est utilisé autrement que décrit dans ce mode d'emploi, ceci peut causer des dommages au
produit et la garantie cesse alors. Par ailleurs, chaque autre utilisation est liée à des dangers, comme par ex.
court circuit, incendie, électrocution, etc.
3.1 Admission
Cesystème sans file être testé et autorisé dans l'Union européenne selon les termes de la directive R+TTE.
Le numéro d’autorisation est :
Dépendant de pays d'opération, il peut cependant être nécessaire de demander une attribution des
fréquences auprès des autorités nationales. Connectez-vous au lien suivant pour accéder aux liens des
autorités nationales compétentes : http://ec.europa.eu/enterprise/rtte/weblinks.htm.
En Allemagne, le système sans file possède une autorisation générale et ne nécessite pas de déclaration
spécifique.
4. DESCRIPTION DE L'APPAREIL
Face avant:
(1) Antennes
(2) Régulateur Volume
(3) Affichage
(4) Bouton Up
(5) Bouton Down
(6) Bouton Set
(7) Interrupteur ON/OFF
Dos:

00025923.DOC, Version 1.3
20/33
(8) Douille d'alimentation
(9) Douille de sortie Audio Out asymmétrique (jack)
(10) Douille de sortie Audio Out symmétrique (XLR)
(11) Douille d'antennes
5. CONNEXIONS
Connectez le récepteur sans fil via la douille de sortie Audio Out et une ligne de microphone standard à une
douille de microphone de votre mixer.
Ajustez les antennes verticalement.
