Omnitronic LH-061 User manual

©
Copyright
Nachdruck verboten!
Reproduction prohibited!
Für weiteren Gebrauch aufbewahren!
Keep this manua for future needs!
BEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNGBEDIENUNGSANLEITUNG
BEDIENUNGSANLEITUNG
USER MANUAL
USER MANUALUSER MANUAL
USER MANUAL
LH-061
DI BOX

00089480.DOCX, Version 1.0
2/16

00089480.DOCX, Version 1.0
3/16
Inhaltsverzeichnis / Table of contents
1. EINFÜHRUNG ............................................................................................................................................... 4
1.1 Features ................................................................................................................................................... 4
2. SICHERHEITSHINWEISE ............................................................................................................................. 5
3. BESTIMMUNGSGEMÄSSE VERWENDUNG .............................................................................................. 6
4. BEDIENELEMENTE UND ANSCHLÜSSE ................................................................................................... 7
5. INBETRIEBNAHME ...................................................................................................................................... 7
5.1 Signal uellen anschließen ....................................................................................................................... 8
5.2 Mischpult anschließen ............................................................................................................................. 8
5.3 Groundlift-Schalter ................................................................................................................................... 8
6. REINIGUNG UND WARTUNG ...................................................................................................................... 9
7. TECHNISCHE DATEN .................................................................................................................................. 9
1. INTRODUCTION ......................................................................................................................................... 10
1.1 Features ................................................................................................................................................. 10
2. SAFETY INSTRUCTIONS .......................................................................................................................... 11
3. OPERATING DETERMINATIONS .............................................................................................................. 12
4. OPERATING ELEMENTS AND CONNECTIONS ...................................................................................... 13
5. SETTING INTO OPERATION ..................................................................................................................... 14
5.1 Connecting the signal sources ............................................................................................................... 14
5.2 Connecting the mixer ............................................................................................................................. 14
5.3 Groundlift switch ..................................................................................................................................... 14
6. CLEANING AND MAINTENANCE ............................................................................................................. 15
7. TECHNICAL SPECIFICATIONS ................................................................................................................. 15
Diese Bedienungsanleitung gilt für die Artikelnummer: 10355061
This user manual is valid for the article number: 10355061
Das neueste Update dieser Bedienungsan eitung finden Sie im Internet unter:
You can find the atest update of this user manua in the Internet under:
www.omnitronic.com

00089480.DOCX, Version 1.0
4/16
BEDIENUNGSANLEITUNG
LH-061
DI-Box
Lesen Sie vor der ersten Inbetriebnahme zur eigenen Sicherheit diese Bedienungsanleitung sorgfältig durch!
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung dieses
Gerätes zu tun haben, müssen
- entsprechend ualifiziert sein
- diese Bedienungsanleitung genau beachten
- die Bedienungsanleitung als Teil des Produkts betrachten
- die Bedienungsanleitung während der Lebensdauer des Produkts behalten
- die Bedienungsanleitung an jeden nachfolgenden Besitzer oder Benutzer des Produkts weitergeben
- sich die letzte Version der Anleitung im Internet herunter laden
1. EINFÜHRUNG
Wir freuen uns, dass Sie sich für die OMNITRONIC DI-Box LH-061 entschieden haben. Wenn Sie
nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden.
Nehmen Sie das Gerät aus der Verpackung.
1.1 Features
Passive 2-Kana -DI-Box
• 2 hochohmige Signaleingänge über zwei 6,3-mm-Klinke-Buchsen
• 2 niederohmige XLR-Ausgänge
• 2 Durchschleifausgänge (6,3-mm-Klinke)
• Wandelt 2 separate unsymmetrische Line-Signale (z. B von Instrumenten) in 2 symmetrische XLR-
Ausgangsgangssignale, zum Anschluss an ein Mischpult
• Schaltbare Eingangsdämpfung: 0 dB, -20 dB, -40 dB
• Groundlift-Schalter zur Vermeidung von Signalstörungen und Brummschleifen
• Modernes konvexes Gehäusedesign mit Gummiecken für sicheren Stand
• Stapelbar
• Kabel können unter dem Gehäuse hindurch geführt werden
Gerät vor Feuchtigkeit und Nässe schützen!
ACHTUNG!

00089480.DOCX, Version 1.0
5/16
2. SICHERHEITSHINWEISE
Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender unbedingt die Sicherheits-
hinweise und die Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
Unbedingt esen:
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden, erlischt der
Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Ha tung.
Halten Sie das Gerät von Hitze uellen wie Heizkörpern oder Heizlüftern fern.
Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum
gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören.
Verwenden Sie das Gerät erst, wenn es Zimmertemperatur erreicht hat!
Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab.
Falls doch einmal Flüssigkeit in das Geräteinnere gelangen sollte, lassen Sie das Gerät von einem
ualifizierten Servicetechniker prüfen, bevor es erneut benutzt wird. Beschädigungen, die durch
Flüssigkeiten im Gerät hervorgerufen wurden, sind von der Garantie ausgeschlossen.
Der Aufbau des Gerätes entspricht der Schutzklasse III.
Beachten Sie bitte, dass Schäden, die durch manuelle Veränderungen an diesem Gerät verursacht werden,
nicht unter den Garantieanspruch fallen.
Kinder und Laien vom Gerät fern halten!
Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob Transportschäden vorliegen. In diesem Fall nehmen
Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung.

00089480.DOCX, Version 1.0
6/16
3. BESTIMMUNGSGEMÄSSE VERWENDUNG
Die DI-Box (Direct Injection) LH-061 dient zum bestmöglichen Anschluss von Musikinstrumenten mit
hochohmigen, unsymmetrischen Ausgängen an niederohmige, symmetrische Eingänge eines Mischpults.
Durch die symmetrische Verbindung zum Mischpult werden auch bei langen Kabelwegen Signalstörungen
wie Brummen oder Rauschen vermieden. Die Eingänge sind als XLR-Buchsen ausgelegt, die Ausgänge
sind mit XLR-Buchsen versehen. Das Gerät arbeitet passiv, d. h. es benötigt keine Betriebsspannung.
Zum Anpassen der Eingangs uellen an den Mischpulteingang können mit dem Abschwächer hohe
Signalpegel reduziert werden. Treten Brummschleifen auf, kann die Masseverbindung zwischen den Ein-
und Ausgängen mit dem Groundlift-Schalter aufgetrennt werden. Die angeschlossenen Geräte sind dann
galvanisch getrennt.
Das Gerät ist mit vier stabilen Gummifüßen ausgestattet, die Schutz vor Erschütterungen und Stößen bieten
und das Durchführen von Kabeln auf der Unterseite ermöglichen. Mehrere DI-Boxen können gestapelt oder
auf anderen Geräten abgestellt werden, ohne dass über Gehäusekontakte Masseschleifen entstehen.
Dieses Produkt wurde ausschließlich zur Verwendung in Innenräumen konzipiert.
Vermeiden Sie Erschütterungen und jegliche Gewaltanwendung bei der Installierung oder Inbetriebnahme
des Gerätes.
Achten Sie bei der Wahl des Installationsortes darauf, dass das Gerät nicht zu großer Hitze, Feuchtigkeit
und Staub ausgesetzt wird. Vergewissern Sie sich, dass keine Kabel frei herumliegen. Sie gefährden Ihre
eigene und die Sicherheit Dritter!
Die Umgebungstemperatur muss zwischen -5° C und +45° C liegen. Halten Sie das Gerät von direkter
Sonneneinstrahlung (auch beim Transport in geschlossenen Wagen) und Heizkörpern fern.
Die relative Luftfeuchte darf 50 % bei einer Umgebungstemperatur von 45° C nicht überschreiten.
Dieses Gerät darf nur in einer Höhenlage zwischen -20 und 2000 m über NN betrieben werden.
Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
Lassen Sie das Gerät nicht von Personen bedienen, die sich nicht mit dem Gerät auskennen. Wenn Geräte
nicht mehr korrekt funktionieren, ist das meist das Ergebnis von unsachgemäßer Bedienung!
Reinigen Sie das Gerät niemals mit Lösungsmitteln oder scharfen Reinigungsmitteln, sondern verwenden
Sie ein weiches und angefeuchtetes Tuch.
Soll das Gerät transportiert werden, verwenden Sie bitte die Originalverpackung, um Transportschäden zu
vermeiden.
Beachten Sie bitte, dass eigenmächtige Veränderungen an dem Gerät aus Sicherheitsgründen verboten
sind.
Wird das Gerät anders verwendet als in dieser Bedienungsanleitung beschrieben, kann dies zu Schäden am
Produkt führen und der Garantieanspruch erlischt. Außerdem ist jede andere Verwendung mit Gefahren, wie
z. B. Kurzschluss, Brand, elektrischem Schlag, etc. verbunden.

00089480.DOCX, Version 1.0
7/16

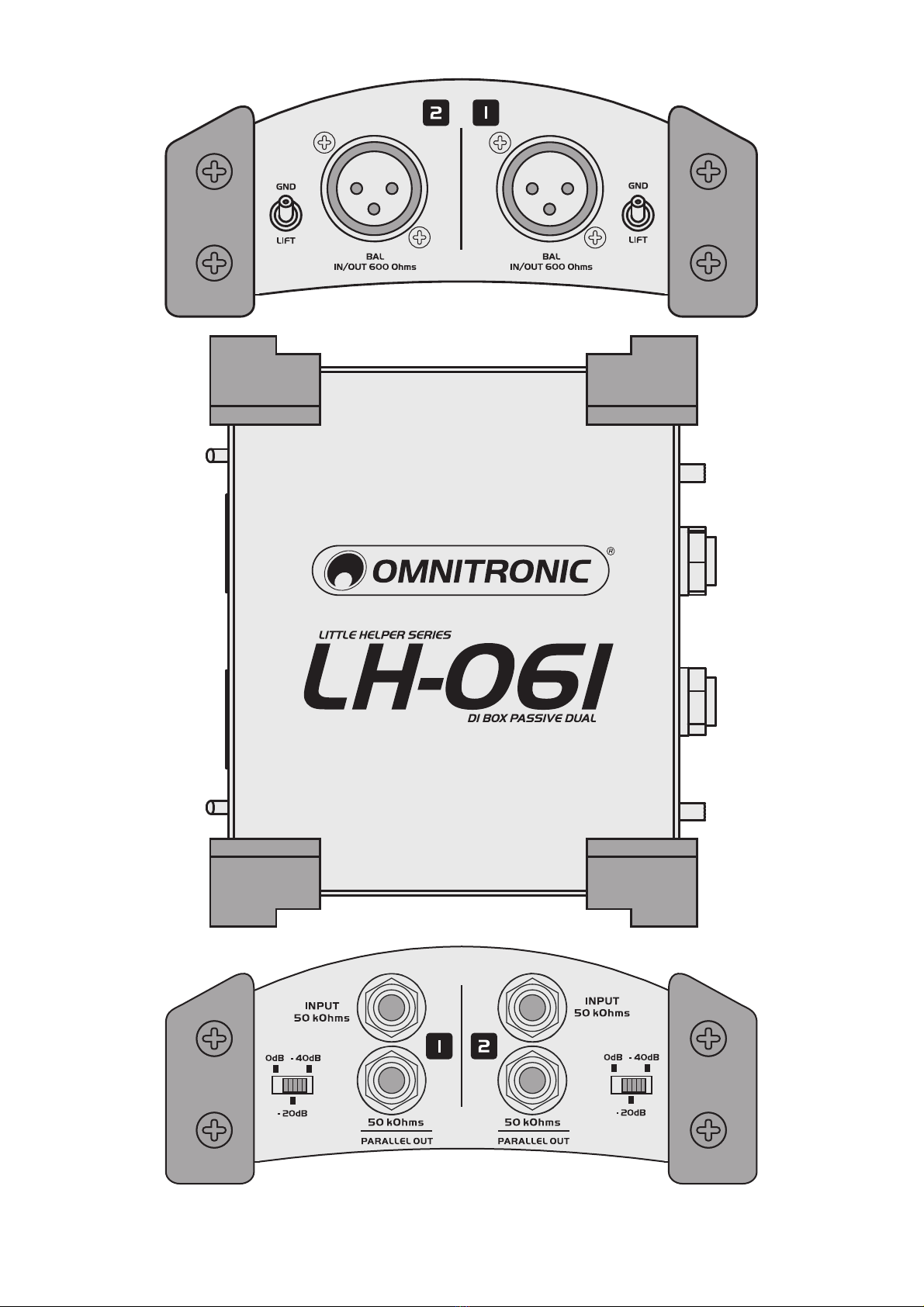

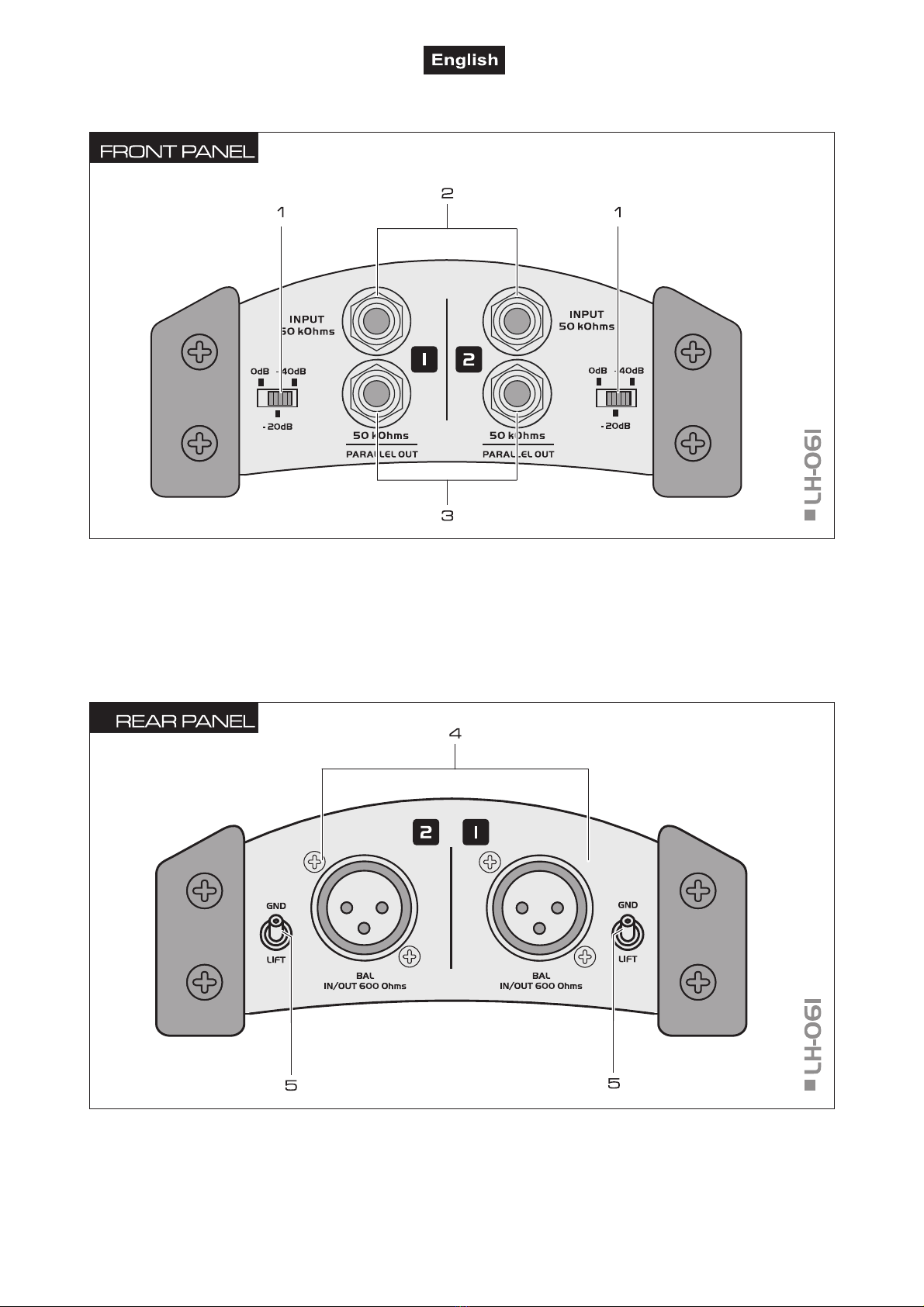

4. BEDIENELEMENTE UND ANSCHLÜSSE
1
Schiebescha ter Eingangsdämpfung
• linke Position: keine Beeinflussung
• mittlere Position: Abschwächung um 20 dB
• rechte Position: Abschwächung um 40 dB
2
Eingänge INPUT 1 und 2
Buchsen für den Anschluss von Signal uellen über
6,3-mm-Klinkenstecker.
3 Ausgänge PARALLEL OUT 1 und 2
Symmetrische 6,3-mm-Klinkebuchsen für parallele
Ausgangssignale.
5
Ausgänge 1 und 2
Symmetrische XLR-Ausgänge zum Anschluss an ein
Mischpult.
4
Ground ift-Scha ter
Schalter zum Trennen der Masseverbindung zwischen
den Ein- und den Ausgängen:
• obere Position GND: Masse verbunden
• untere Position LIFT: Masse getrennt

00089480.DOCX, Version 1.0
8/16

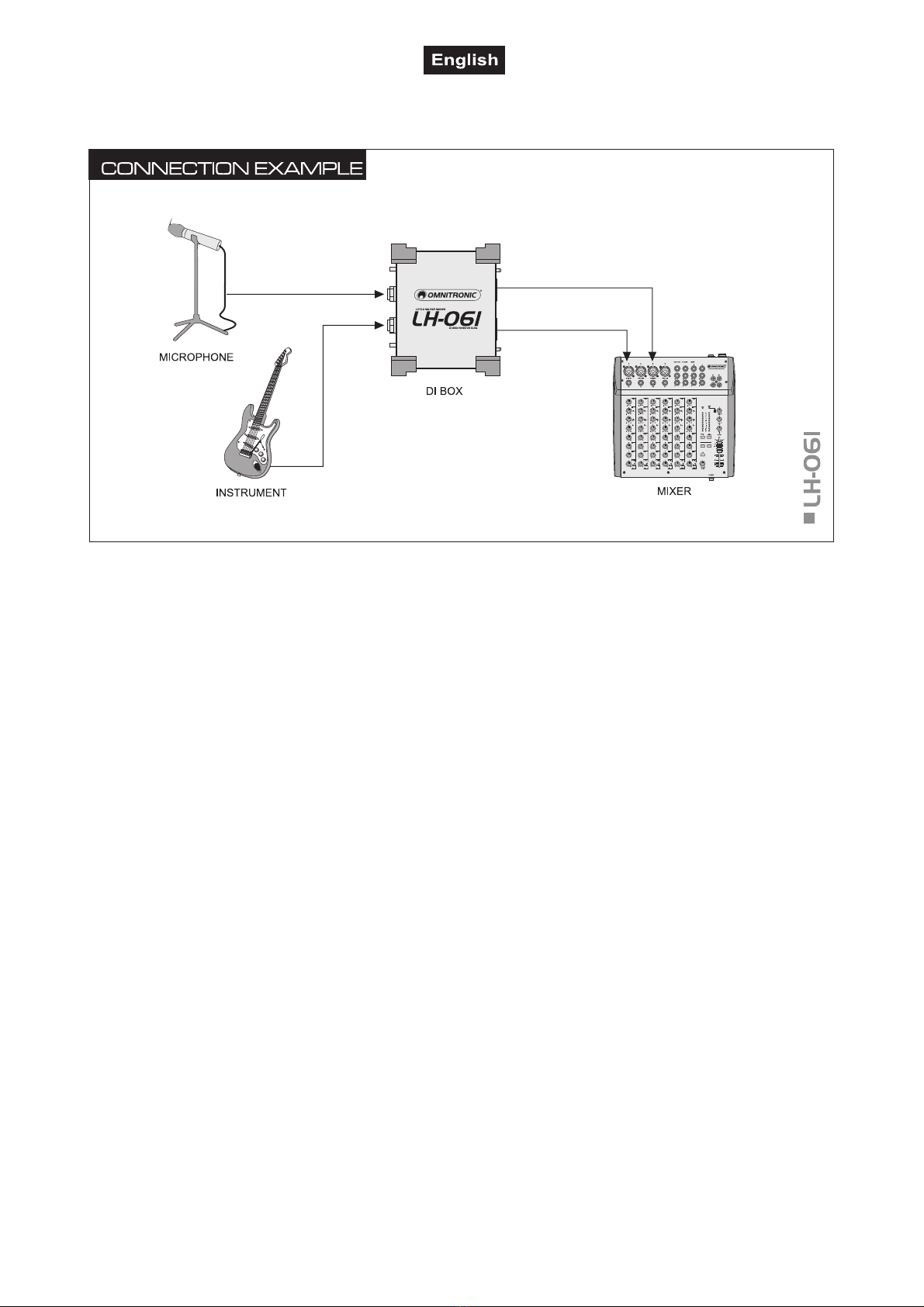

5. INBETRIEBNAHME
Schalten Sie zunächst die anzuschließenden Geräte aus oder stumm, um Schaltgeräusche zu vermeiden.
5.1 Signa que en ansch ießen
1. Schließen Sie die Ausgänge Ihrer Musikinstrumente (symmetrisch oder unsymmetrisch) über 6,3-mm-
Klinkenstecker an die Eingänge INPUT 1 und 2 an. Zur Reduzierung von Störeinflüssen sollten die
Anschlussleitungen zwischen den Signal uellen und der DI-Box so kurz wie möglich sein.
2. Mit dem Schiebeschalter für die Eingangsdämpfung lassen sich die Eingangssignale abschwächen, um
sie an den Eingang des nachfolgenden Mischpults anzupassen: verwenden Sie die linke Position 0 dB z.
B. für Gitarren, die mittlere Position -20 dB für Instrumente mit Line-Pegel und die rechte Position -40 dB
für Lautsprecher.
5.2 Mischpu t ansch ießen
An den Ausgängen 1 und 2 steht jeweils das symmetrische Ausgangssignal mit Mikrofonpegel zur
Verfügung. Verbinden Sie die Ausgänge über symmetrische Kabel von hoher Qualität mit den
Mikrofoneingängen eines Mischpults.
5.3 Ground ift-Scha ter
Stellen Sie den Schalter in die untere Position LIFT beim Auftreten einer Brummschleife. Die Masse
zwischen den Ein- und Ausgängen ist dann aufgetrennt.

00089480.DOCX, Version 1.0
9/16
6. REINIGUNG UND WARTUNG
Das Gerät sollte regelmäßig von Verunreinigungen wie Staub usw. gereinigt werden. Verwenden Sie zur
Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder irgendwelche Lösungsmittel
zur Reinigung verwenden!
Im Geräteinneren befinden sich keine zu wartenden Teile. Wartungs- und Servicearbeiten sind ausschließ-
lich dem autorisierten Fachhandel vorbehalten!
Sollten einmal Ersatzteile benötigt werden, verwenden Sie bitte nur Originalersatzteile.
Sollten Sie noch weitere Fragen haben, steht Ihnen Ihr Fachhändler jederzeit gerne zur Verfügung.
7. TECHNISCHE DATEN
Fre uenzgang: 15 Hz - 30 kHz
Eingangsimpedanz: 50 kOhm
Ausgangsimpedanz: 600 Ohm
Maximaler Ausgangspegel: 6 dBu
Dynamikumfang: 95 dB
Anschlüsse Eingang: 2 x 6,3-mm-Klinke
Anschlüsse Ausgang: 2 x XLR,
2 x 6,3-mm-Klinke (Parallelausgang)
Maße: 115 x 133 x 54 mm
Gewicht: 0,6 kg
Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbeha ten.
04.02.2015 ©

00089480.DOCX, Version 1.0
10/16
USER MANUAL
LH-061
DI Box
For your own safety, please read this user manual carefully before your initial start-up.
Every person involved with the installation, operation and maintenance of this device has to
- be ualified
- follow the instructions of this manual
- consider this manual to be part of the total product
- keep this manual for the entire service life of the product
- pass this manual on to every further owner or user of the product
- download the latest version of the user manual from the Internet
1. INTRODUCTION
Thank you for having chosen the OMNITRONIC DI box LH-061. If you follow the instructions given in this
manual, we are sure that you will enjoy this device for a long period of time.
Unpack the device.
1.1 Features
Passive 2-channe DI box
• 2 high-impedance signal inputs via two 6.3 mm jacks
• 2 low-impedance XLR outputs
• 2 feed-through outputs (6.3 mm jack)
• Converts 2 separate unbalanced line inputs (e.g. instruments) into 2 balanced XLR outputs, for connecting
a mixer
• Switchable input attenuation: 0 dB, -20 dB, -40 dB
• Ground-lift switch eliminates signal interference and ground loop problems
• Modern convex housing design with rubber corners for safe positioning
• Stackable
• Cables can be routed under the housing
CAUTION!
Keep this device away from rain and moisture!

00089480.DOCX, Version 1.0
11/16
2. SAFETY INSTRUCTIONS
This device has left our premises in absolutely perfect condition. In order to maintain this condition and to
ensure a safe operation, it is absolutely necessary for the user to follow the safety instructions and warning
notes written in this user manual.
Important:
Damages caused by the disregard o this user manual are not subject to warranty. The dealer
will not accept liability or any resulting de ects or problems.
Keep away from heaters and other heating sources!
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not use it
immediately. The arising condensation water might damage your device. Let the device reach room
temperature first.
Never put any li uids on the device or close to it. Should any li uid enter the device nevertheless, let the
device be checked by a ualified service technician before you operate it again. Any damages caused by
li uids having entered the device are not subject to warranty!
This device falls under protection-class III.
Please note that damages caused by manual modifications on the device or unauthorized operation by
un ualified persons are not subject to warranty.
Keep away children and amateurs from the device!
Before your initial start-up, please make sure that there are no transport damages. Should there be any, do
not take the device into operation and immediately consult your dealer.

00089480.DOCX, Version 1.0
12/16
3. OPERATING DETERMINATIONS
The DI box (Direct Injection) LH-061 serves for optimum connection of musical instruments with unbalanced,
high-impedance outputs to balanced, low-impedance inputs of a mixer. Due to the balanced connection to
the mixer, signal interference can be prevented even in case of long cable runs. The input connectors are
designed as XLR jacks, the outputs as XLR jacks. The unit operates in passive mode, i.e. it does not re uire
any operating voltage.
To match the input sources to the mixer input, high signal levels can be reduced with the attenuator. Should
hum loops occur, the ground connection between the inputs and the outputs can be separated by means of
the groundlift switch. Then the connected e uipment is galvancially isolated.
The unit is provided with four sturdy rubber feet which provide protection from shocks or vibrations and allow
cables to run underneath. Several DI boxes can be stacked or placed on top of other e uipment without
creating ground loops via a possible conductive connection of the housings.
This product was designed for indoor use only.
Do not shake the device. Avoid brute force when installing or operating the device.
When choosing the installation spot, please make sure that the device is not exposed to extreme heat,
moisture or dust. There should not be any cables lying around. You endanger your own and the safety of
others!
The ambient temperature must always be between -5° C and +45° C. Keep away from direct insulation
(particularly in cars) and heaters.
The relative humidity must not exceed 50 % with an ambient temperature of 45° C.
This device must only be operated in an altitude between -20 and 2000 m over NN.
Operate the device only after having familiarized with its functions. Do not permit operation by persons not
ualified for operating the device. Most damages are the result of unprofessional operation!
Never use solvents or aggressive detergents in order to clean the device! Rather use a soft and damp cloth.
Please use the original packaging if the device is to be transported.
Please consider that unauthorized modifications on the device are forbidden due to safety reasons!
If this device will be operated in any way different to the one described in this manual, the product may suffer
damages and the guarantee becomes void. Furthermore, any other operation may lead to dangers like short-
circuit, burns, electric shock, etc.

00089480.DOCX, Version 1.0
13/16
4. OPERATING ELEMENTS AND CONNECTIONS
1
S iding switch input attenuation
• left position: no adjustment
• center position: attenuation by 20 dB
• right position: attenuation by 40 dB
2
Inputs 1 and 2
6.3 mm jacks for connecting signal sources via 6.3 mm
plugs.
3 PARALLEL OUT 1 und 2
Balanced 6.3 mm jacks for parallel output.
4
Outputs 1 and 2
Balanced XLR outputs for connection to a mixer.
5
Ground ift switch
Separates the ground connection between the inputs and
outputs
• Upper position GND: ground connection established
• Lower position LIFT: ground connection separated

00089480.DOCX, Version 1.0
14/16
5. SETTING INTO OPERATION
First switch off or mute the units to be connected to prevent switching noise.
5.1 Connecting the signa sources
1. Connect the outputs of your musical instruments (balanced or unbalanced) via 6.3 mm plugs to the
inputs 1 and 2. The connection cables between the signal sources and the DI box should be as short as
possible in order to reduce interference.
2. With the front sliding switch the input signals can be attenuated and thus matched to the input level of
the following mixer: use the left position 0 dB e.g. for guitars, the center position for -20 dB for
instruments with line level and the right position -40 dB for loudspeakers.
5.2 Connecting the mixer
The balanced output signals with microphone level are present at the outputs 1 and 2. Connect the outputs
via balanced cables of high uality to the microphone inputs of a mixer.
5.3 Ground ift switch
Should hum loops occur set the switch to the lower position LIFT. Then the ground between the inputs and
the outputs is separated.

00089480.DOCX, Version 1.0
15/16
6. CLEANING AND MAINTENANCE
We recommend a fre uent cleaning of the device. Please use a soft lint-free and moistened cloth. Never use
alcohol or solvents!
There are no serviceable parts inside the device. Maintenance and service operations are only to be carried
out by authorized dealers.
Should you need any spare parts, please use genuine parts.
Should you have further uestions, please contact your dealer.
7. TECHNICAL SPECIFICATIONS
Fre uency range: 15 Hz - 30 kHz
Input impedance: 50 kohms
Output impedance: 600 ohms
Maximum output level: 6 dBu
Dynamic range: >95 dB
Input connectors: 2 x 6.3 mm jack
Output connectors: 2 x XLR, 2 x 6.3 mm jack
Dimensions: 115 x 133 x 54 mm
Weight: 0.6 kg
P ease note: Every information is subject to change without prior notice. 04.02.2015 ©

©
OMNITRONIC
201
5
00089480.DOCX
Version 1.0
