Oneida Air Systems Dust Deputy Low-Pro Plus User manual

Rev: B 20230928LL Doc. # ZBM000053
English
Appearance may vary slightly
Dust Deputy Low-Pro™
Lid Separator
Plus
# AXD259911
Patents: www.oneida-air.com/patents
Start-Up Information
1. DO NOT use to pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
2. DO NOT collect ammable or combustible liquids, gases, or explosive dusts, such as gasoline or other fuels, lighter uid, cleaners, oil-based paints, natural gas,
hydrogen, coal dust, magnesium dust, grain dust, aluminum dust, sugar dust, our dust or gun powder.
3. Can be used for collecting non-ammable liquids.
4. DO NOT use or store near hazardous materials.
5. DO NOT operate in areas where explosion risks are high. Areas of high risk include, but are not limited to, areas near pilot lights, open ames, or other ignition
sources.
6. ALWAYS wear a NIOSH approved respirator when emptying dust bins and during operation. Dust created by machinery operations may cause cancer, birth defects,
or long-term respiratory damage. Be aware of dust hazards associated with each work piece material.
7. NEVER introduce sparks or sources of ignition.
8. ENSURE all equipment and connections are electrically grounded.
9. ONLY operate in locations that has a re extinguisher available nearby.
10. ALWAYS dispose of waste in a re safe area aer each use. NEVER leave wood dust in a building or vehicle. Wood dust mixtures are highly ammable and can be
explosive.
READ THE SAFETY PRACTICES, INSTALLATION AND MAINTENANCE INSTRUCTIONS, AND YOUR WET/DRY
VACUUM’S OWNER’S MANUAL BEFORE ASSEMBLING AND USING THE DUST DEPUTY.
SOME DUSTS ARE HIGHLY FLAMMABLE OR EXPLOSIVE. LEARN/ KNOW WHAT YOU ARE DEALING WITH. FOLLOW
ALL LOCAL, STATE, FEDERAL & NFPA CODES AND GUIDELINES.

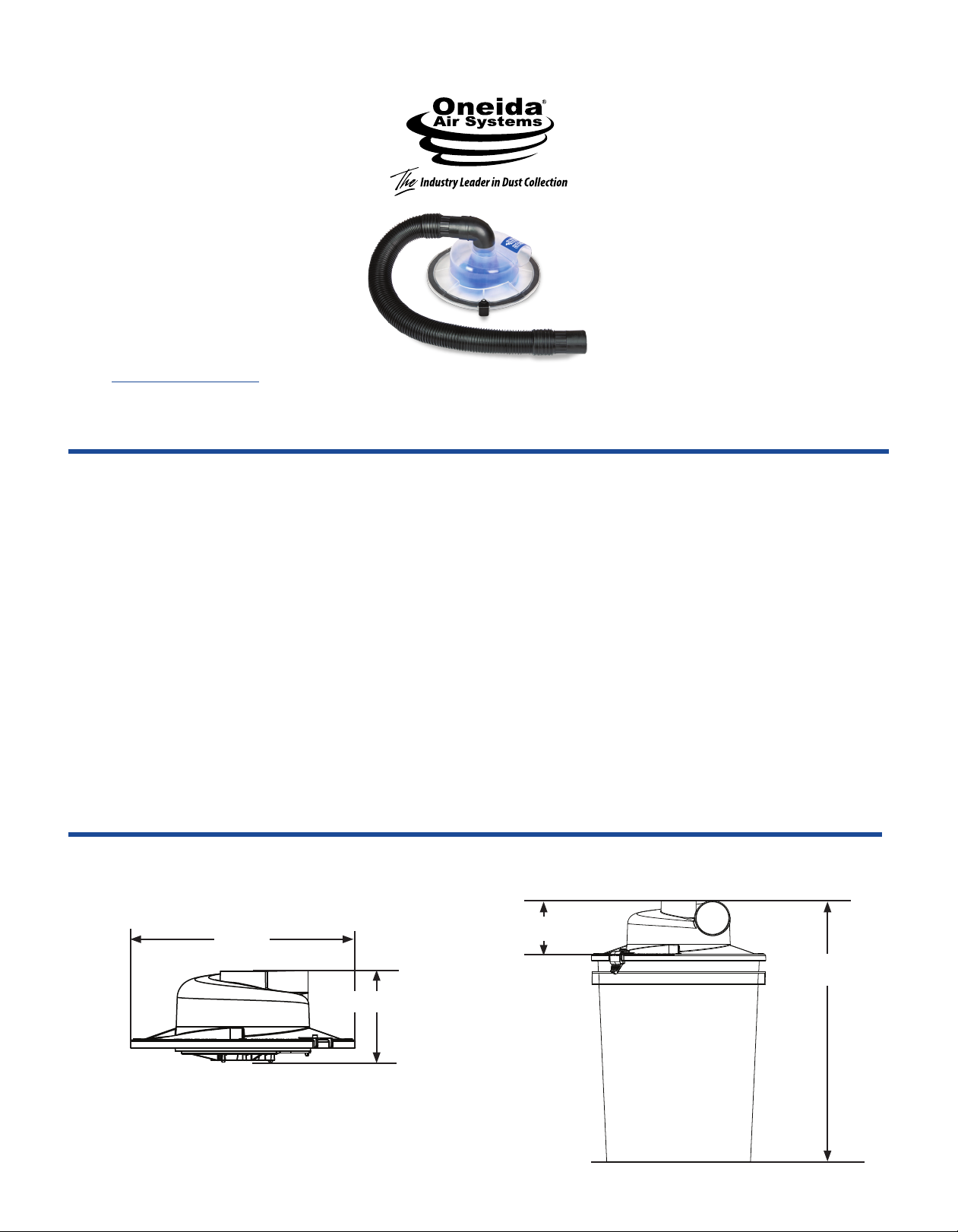

18-1/2"
470 mm
5-1/16"
129 mm
3-13/16"
98 mm
Nominal dimensions shown. Dimensions subject to slight variations in manufacturing.
12-3/8"
315 mm
As installed on a
5 Gallons
19 Liters
Bucket
Dimensions

ID Part number Part description Qty

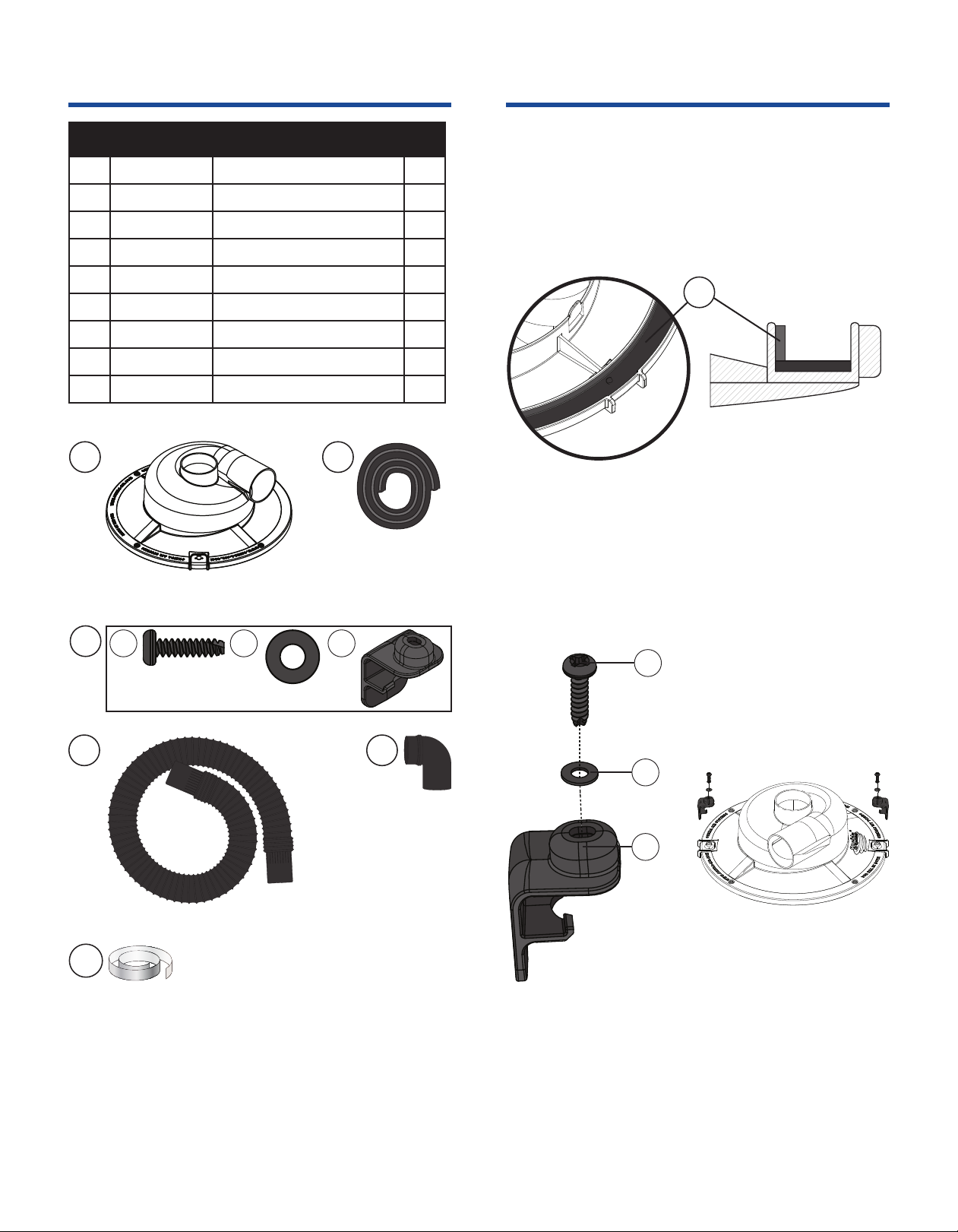

A SDL250000 Lid Separator 1
B RGZ000005 5/8 x 40" Gasket 1
C AHX000035 Latch Hardware Pack 2
C1 AFS000016SS #8 x 5/8" Thread Cutting Screw 1
C2 AFW041010 Flat Washer 1
C3 AFL000009 Latch 1
D AXD000031 2.5" x 36" Hose 1
E AHA000004 2.5" Elbow 1
F VFA050015 Metal Grounding Tape 30"
FIG. 1
Assembly Instructions
You will need the following:
• Phillips Head Screwdriver
• Bucket
• Scissors / Razor Blade
• Wet/Dry Vacuum
• Vacuum hose and adapters
(2.5" recommended)
1. Apply the 5/8" Gasket (B) onto the Lid Separator
(A) along the underside rim as shown in [FIG. 1].
Note: e Gasket must be rmly sealed to the lid
and should overlap itself around the circumference.
ere must be NO air leaks for the dust collection
system to work properly.
3. Snap the Low-Pro onto your supplied bucket and
ensure that the Latches (C1) are fully secured.
Note: e Low-Pro will sit loosely but will seal
rmly under vacuum pressure.
2. Secure each Latch (C3) to the Lid Separator (A)
using one Washer (C2), and one Screw (C1) as
shown in [FIG. 2].
Note: Refer to the Optional Grounding Instructions
section prior to this step if necessary.
FIG. 2
System Contents
C1 C2 C3
BA
C
D
F
E
B
C3
C2
C1
1-800-732-4065

Leak Point
(Inlet)
Leak Point
(Low-Pro/
bucket)
Leak Point
(Outlet)
To Tool
To vacuum
Assembly Instructions Optional Grounding Instructions

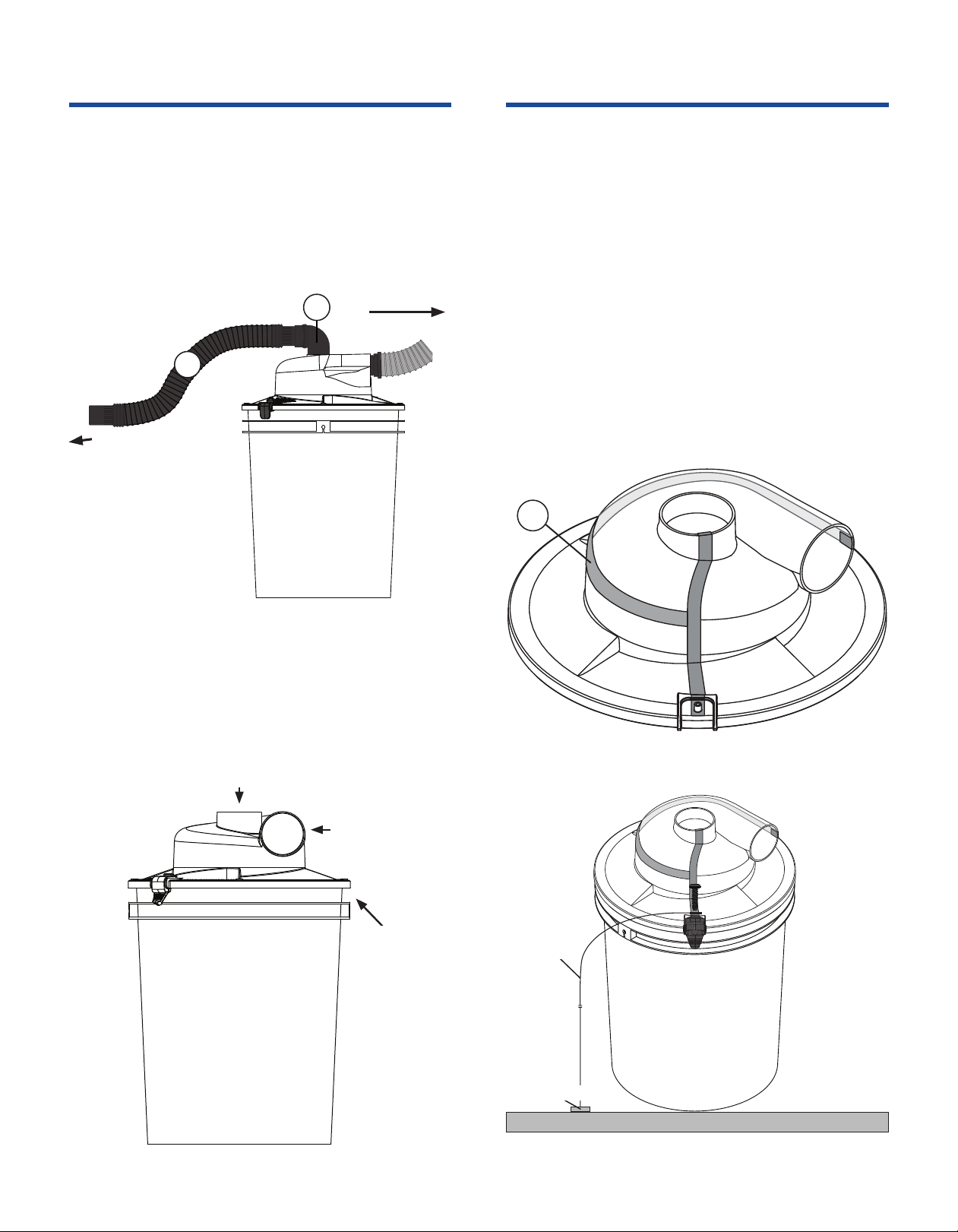

4. Connect the Low-Pro's (A) top outlet port to your
vacuum with Hose (D) and Elbow (E) as shown
in [FIG. 3].
Connect the Low-Pro's side inlet port to your
tool with your vacuum's hose [FIG. 3].
Note: Both ports accept standard 2.5" hose cus
(OD ≈ 2.25").

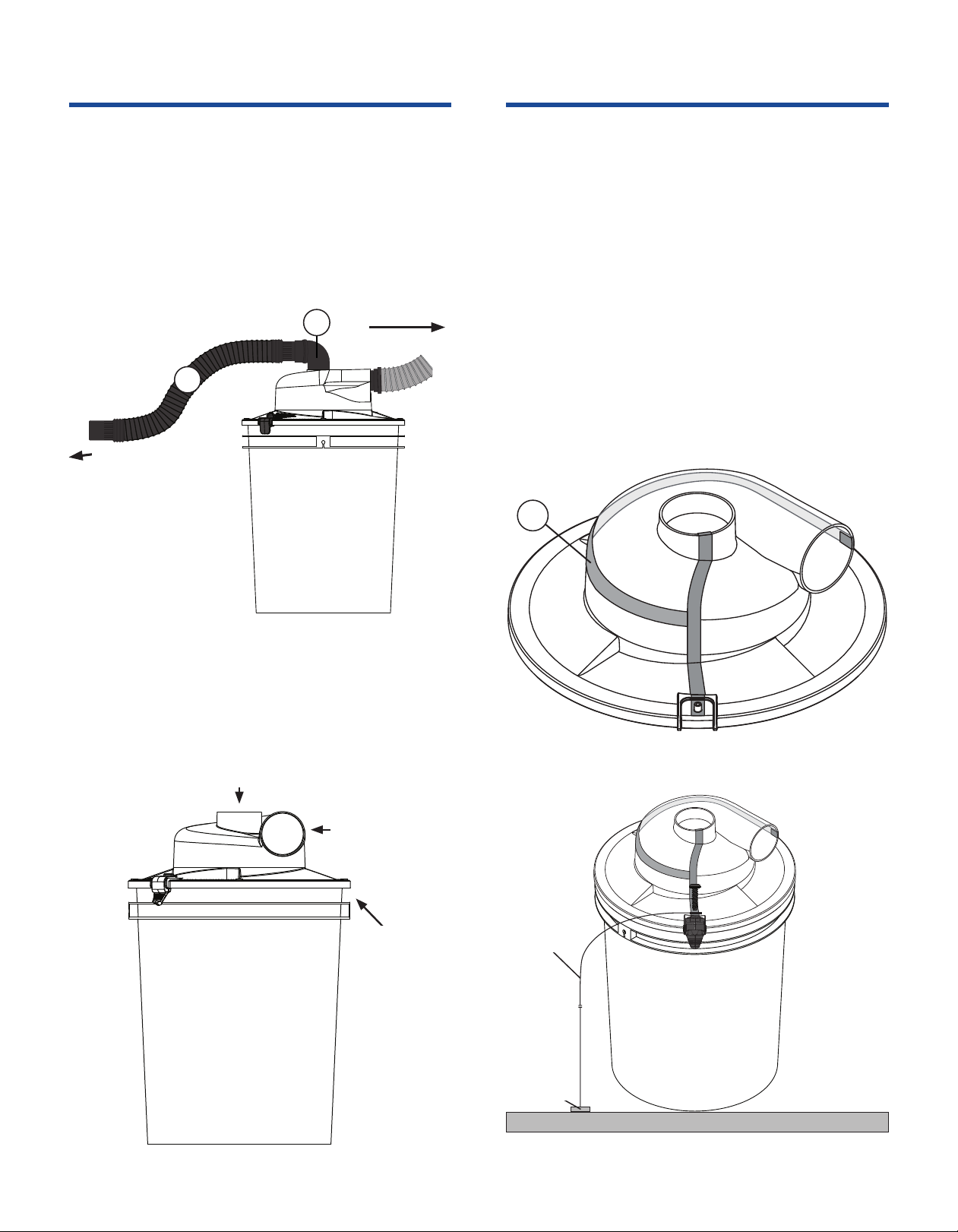

5. Review [FIG. 4] for common air leak points.
Note: Any air leak will aect separation
performance. Make sure to check your dust drum
frequently so you do not overll it.
6. Install the Metal Tape (F) to the Lid Separator (A)
so that the inlet, outlet, and ange are attached by
a continuous, conductive path as shown in [FIG
5a]. e Metal Tape should wrap 1/4" around the
edge of each opening.
Note: For added grounding, attach a self-
supplied wire with a ring terminal on one
end and a washer tied to the other end when
installing one of the latches in step 2. e wire
must be long enough for the washer to lie on the
oor [FIG 5b].
FIG. 3
FIG. 4
FIG. 5a
FIG. 5b
E
D
F
Recommended for fine dust situations or
electronically sensitive applications.
Washer
Wire
oneida-air.com

For full warranty terms and conditions please visit oneida-air.com/warranty. Oneida Air Systems warrants this product for a period of 1 Year, to the original purchaser
from the date of purchase unless otherwise specied. Purchaser is responsible for returning warranty items to Oneida Air Systems at their expense. All parts must be
returned with an Oneida Air Systems provided Returned Material Authorization Number (RMA#). Any shipment without an RMA will be refused.
Customer Service Department
1-866-387-8822 • [e-mail]
1001 West Fayette Street, Syracuse, NY 13204 U.S.A.
Copyright © 2023 Oneida Air Systems, Inc.
ank you for your purchase of this American made product!
Regardless of where you purchased your Oneida Air Systems' product, if you have any questions or issues with
missing / damaged parts, please call us rst to let us help resolve your problem. We fully stand behind the quality
of our products and place the utmost value on the satisfaction of our customers.
We want to do everything possible to make your purchase and experience with Oneida Air Systems a good one!
Limited Warranty Information
Troubleshooting
PROBLEM CAUSE SOLUTION
Not separating well. (Only a tiny amount of dust
should reach the vacuum)
Air leaks in the bucket 1. Check for leaks between the Low-Pro Lid Separator and the bucket.
2. Check for holes or leaks in the bucket.
Material not dropping into the dust container. Collecting large, bulky material 1. Large, bulkier material might swirl. Restart or temporarily cut o airow to drop material down.
Low air volume System clogged 1. Clean vacuum and the vacuum lter per the manufacturer's specs.
2. Check all hose connections for a blockage in the hose.
Drum collapsing Blocked airow 1. Ensure the end of the hose isn't blocked.
Hose pulling o Hose connections not tight 1. Due to the varied hose diameters, exible couplers can be used. They are available at local hardware stores in the
plumbing section.
2. Use a hose clamp.
3. Wrap the inlet and outlet of the Low-Pro with a layer of electrical tape to increase the friction t.
4. Secure hose with a sheet metal screw.

Rev: B 20230928LL Doc. # ZBM000053
