Optoma Ew536 User manual

English

Appendices

RS232 Commands

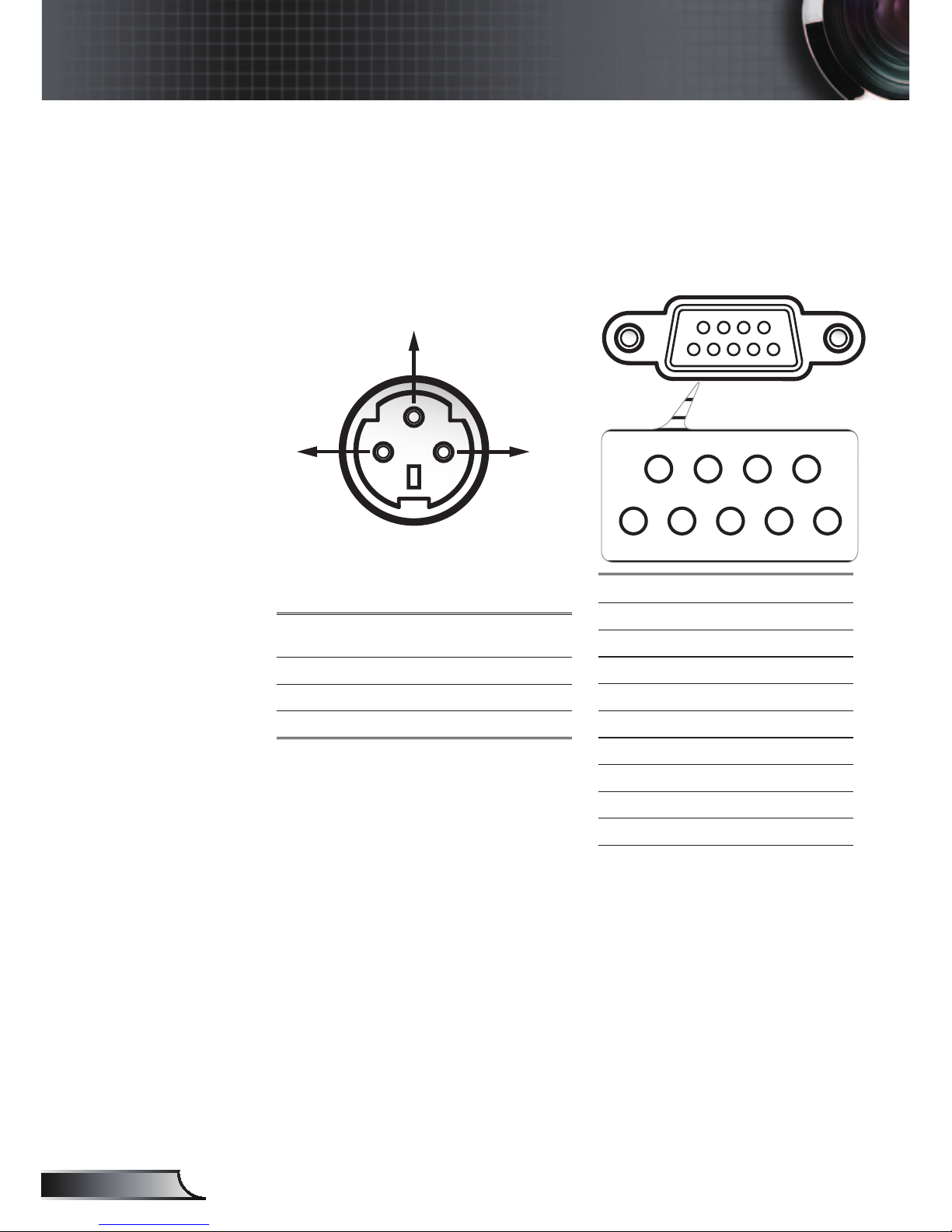

RS232 Pin Assignments

Pin no. Spec.

1N/A

2 RXD

3 TXD

4N/A

5 GND

6N/A

7N/A

8N/A

9N/A

12345

6789

Pin no. Name I/O (From

Projector Side)

1 TXD OUT

2 RXD IN

3 GND GND

49 English

Appendices

RS232 Protocol Function List

RS232 Commands

Baud Rate : 9600

Data Bits: 8

Parity: None

Stop Bits: 1

Flow Control : None

UART16550 FIFO: Disable

Projector Return (Pass): P

Projector Return (Fail): F

XX=00-99, projector's ID,

XX=00 is for all projectors

1. There is a <CR> after

all ASCII commands.

2. 0D is the HEX code

for <CR> in ASCII

code.

SEND to projector

---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Description

~XX00 1 7E 30 30 30 30 20 31 0D Power ON

~XX00 0 7E 30 30 30 30 20 30 0D Power OFF (0/2 for backward compatible)

~XX00 1 ~nnnn 7E 30 30 30 30 20 31 20 a 0D Power ON with Password ~nnnn = ~0000 (a=7E 30 30 30 30) - ~9999(a=7E 39 39 39 39)

~XX01 1 7E 30 30 30 31 20 31 0D Resync

~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On

~XX02 0 7E 30 30 30 32 20 30 0D Off (0/2 for backward compatible)

~XX03 1 7E 30 30 30 33 20 31 0D Mute On

~XX03 0 7E 30 30 30 33 20 30 0D Off (0/2 for backward compatible)

~XX04 1 7E 30 30 30 34 20 31 0D Freeze

~XX04 0 7E 30 30 30 34 20 30 0D Unfreeze (0/2 for backward compatible)

~XX05 1 7E 30 30 30 35 20 31 0D Zoom Plus

~XX06 1 7E 30 30 30 36 20 31 0D Zoom Minus

~XX07 1 7E 30 30 30 37 20 31 0D Up (Pan under zoom)

~XX08 1 7E 30 30 30 38 20 31 0D Down (Pan under zoom)

~XX09 1 7E 30 30 30 39 20 31 0D Left (Pan under zoom)

~XX10 1 7E 30 30 31 30 20 31 0D Right (Pan under zoom)

~XX12 1 7E 30 30 31 32 20 31 0D HDMI

~XX12 5 7E 30 30 31 32 20 35 0D VGA 1

~XX12 7 7E 30 30 31 32 20 37 0D VGA 1 SCART

~XX12 8 7E 30 30 31 32 20 38 0D VGA 1 Component

~XX12 9 7E 30 30 31 32 20 39 0D S-Video

~XX12 10 7E 30 30 31 32 20 31 30 0D Video

~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation

~XX20 2 7E 30 30 32 30 20 32 0D Bright

~XX20 3 7E 30 30 32 30 20 33 0D Movie

~XX20 4 7E 30 30 32 30 20 34 0D sRGB

~XX20 5 7E 30 30 32 30 20 35 0D User1

~XX20 6 7E 30 30 32 30 20 36 0D User2

~XX20 7 7E 30 30 32 30 20 37 0D Blackboard

~XX20 8 7E 30 30 32 30 20 38 0D Classroom

~XX21 n 7E 30 30 32 31 20 a 0D Brightness n = 0 (a=30) ~ 100 (a=31 30 30)

~XX22 n 7E 30 30 32 32 20 a 0D Contrast n = 0 (a=30) ~ 100 (a=31 30 30)

~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31)

~XX24 n 7E 30 30 32 34 20 a 0D Color Settings Red Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX25 n 7E 30 30 32 35 20 a 0D Green Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX26 n 7E 30 30 32 36 20 a 0D Blue Gain n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX27 n 7E 30 30 32 37 20 a 0D Red Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX28 n 7E 30 30 32 38 20 a 0D Green Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX29 n 7E 30 30 32 39 20 a 0D Blue Bias n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX30 n 7E 30 30 33 30 20 a 0D Cyan n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX31 n 7E 30 30 33 31 20 a 0D Yellow n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX32 n 7E 30 30 33 32 20 a 0D Magenta n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX33 1 7E 30 30 33 33 20 31 0D Reset

~XX35 1 7E 30 30 33 35 20 31 0D Degamma Film

~XX35 2 7E 30 30 33 35 20 32 0D Video

~XX35 3 7E 30 30 33 35 20 33 0D Graphics

~XX35 4 7E 30 30 33 35 20 34 0D PC

~XX34 n 7E 30 30 33 34 20 a 0D BrilliantColorTM n = 0 (a=30) ~ 10 (a=31 30)

~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm

~XX36 2 7E 30 30 33 36 20 32 0D Medium

~XX36 3 7E 30 30 33 36 20 33 0D Cold

~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto

~XX37 2 7E 30 30 33 37 20 32 0D RGB

~XX37 3 7E 30 30 33 37 20 33 0D YUV

~XX39 5 7E 30 30 33 39 20 35 0D Input Source VGA1

~XX39 9 7E 30 30 33 39 20 39 0D S-Video

~XX39 10 7E 30 30 33 39 20 31 30 0D Video

~XX39 1 7E 30 30 33 39 20 31 0D HDMI

~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3

~XX60 3 7E 30 30 36 30 20 33 0D 16:10

~XX60 5 7E 30 30 36 30 20 35 0D LBX

~XX60 6 7E 30 30 36 30 20 36 0D Native

~XX60 7 7E 30 30 36 30 20 37 0D AUTO

~XX61 n 7E 30 30 36 31 20 a 0D Overscan n = 0 (a=30) ~ 3 (a=33)

~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = -5 (a=2D 35) ~ 25 (a=32 35)

~XX63 n 7E 30 30 36 33 20 a 0D H Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30)

~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = -50 (a=2D 35 30) ~ +50 (a=35 30)

~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 30) ~ 40 (a=34 30)

~XX230 1 7E 30 30 32 33 30 20 31 0D 3D Mode On

~XX230 0 7E 30 30 32 33 30 20 30 0D 3D Mode Off (0/2 for backward compatible)

~XX231 1 7E 30 30 32 33 31 20 31 0D 3D Sync Invert On

~XX231 0 7E 30 30 32 33 31 20 30 0D 3D Sync Invert Off (0/2 for backward compatible)

~XX70 1 7E 30 30 37 30 20 31 0D Language English

~XX70 2 7E 30 30 37 30 20 32 0D German

~XX70 3 7E 30 30 37 30 20 33 0D French

~XX70 4 7E 30 30 37 30 20 34 0D Italian

~XX70 5 7E 30 30 37 30 20 35 0D Spanish

~XX70 6 7E 30 30 37 30 20 36 0D Portuguese

~XX70 7 7E 30 30 37 30 20 37 0D Polish

~XX70 8 7E 30 30 37 30 20 38 0D Dutch

~XX70 9 7E 30 30 37 30 20 39 0D Swedish

~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish

~XX70 12 7E 30 30 37 30 20 31 32 0D Greek

~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese

~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese

~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese

~XX70 16 7E 30 30 37 30 20 31 36 0D Korean

~XX70 17 7E 30 30 37 30 20 31 37 0D Russian

~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian

~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak

~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic

~XX70 21 7E 30 30 37 30 20 32 31 0D Thai

~XX70 22 7E 30 30 37 30 20 32 32 0D Turkish

~XX70 23 7E 30 30 37 30 20 32 33 0D Danish

~XX70 24 7E 30 30 37 30 20 32 34 0D Farsi

English

Appendices

~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop

~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop

~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling

~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling

~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left

~XX72 2 7E 30 30 37 32 20 32 0D Top Right

~XX72 3 7E 30 30 37 32 20 33 0D Centre

~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left

~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right

~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal

~XX74 n 7E 30 30 37 34 20 a 0D Phase n = 0 (a=30) ~ 31 (a=33 31) By signal

~XX75 n 7E 30 30 37 35 20 a 0D H. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing

~XX76 n 7E 30 30 37 36 20 a 0D V. Position n = -5 (a=2D 35) ~ 5 (a=35) By timing

~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh

mm = 00 (aa=30 30) ~ 12 (aa=31 32)

dd = 00 (bb=30 30) ~ 30 (bb=33 30)

hh = 00 (cc=30 30) ~ 24 (cc=32 34)

~XX78 1 7E 30 30 37 38 20 31 0D Security On

~XX78 0 7E 30 30 37 38 20 32 0D Off (0/2 for backward compatible)

~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 00 (a=30 30) ~ 99 (a=39 39)

~XX80 1 7E 30 30 38 30 20 31 0D Mute On

~XX80 0 7E 30 30 38 30 20 30 0D Off (0/2 for backward compatible)

~XX81 n 7E 30 30 38 31 20 a 0D Volume n = 0 (a=30) ~ 10 (a=31 30)

~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma

~XX82 2 7E 30 30 38 32 20 32 0D User

~XX83 1 7E 30 30 38 33 20 31 0D Logo Capture

~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On

~XX100 0 7E 30 30 31 30 30 20 30 0D Off (0/2 for backward compatible)

~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On

~XX101 0 7E 30 30 31 30 31 20 30 0D Off (0/2 for backward compatible)

~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On

~XX102 0 7E 30 30 31 30 32 20 30 0D Off (0/2 for backward compatible)

~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On

~XX103 0 7E 30 30 31 30 33 20 30 0D Off (0/2 for backward compatible)

~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue

~XX104 2 7E 30 30 31 30 34 20 32 0D Black

~XX104 3 7E 30 30 31 30 34 20 33 0D Red

~XX104 4 7E 30 30 31 30 34 20 34 0D Green

~XX104 5 7E 30 30 31 30 34 20 35 0D White

~XX105 1 7E 30 30 31 30 35 20 31 0D Advanced Direct Power On On

~XX105 0 7E 30 30 31 30 35 20 30 0D Off (0/2 for backward compatible)

~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 180 (a=31 38 30)

~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 999 (a=39 39 39)

~XX114 1 7E 30 30 31 31 34 20 31 0D Power Mode(Standby) Eco.(<=1W)

~XX114 0 7E 30 30 31 31 34 20 30 0D Active (0/2 for backward compatible)

~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On

~XX109 0 7E 30 30 31 30 39 20 30 0D Off (0/2 for backward compatible)

~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright

~XX110 0 7E 30 30 31 31 30 20 30 0D STD (0/2 for backward compatible)

~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes

~XX111 0 7E 30 30 31 31 31 20 30 0D No (0/2 for backward compatible)

~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

~XX99 1 7E 30 30 39 39 20 31 0D RS232 Alert Reset Reset System Alert

SEND to emulate Remote

~XX140 1 7E 30 30 31 34 30 20 31 0D Power

~XX140 10 7E 30 30 31 34 30 20 31 30 0D Up/Page +

~XX140 11 7E 30 30 31 34 30 20 31 31 0D Left/Source

~XX140 12 7E 30 30 31 34 30 20 31 32 0D Enter (for projection MENU)

~XX140 13 7E 30 30 31 34 30 20 31 33 0D Right/Re-SYNC

~XX140 14 7E 30 30 31 34 30 20 31 34 0D Down/Page -

~XX140 15 7E 30 30 31 34 30 20 31 35 0D Keystone +

~XX140 16 7E 30 30 31 34 30 20 31 36 0D Keystone -

~XX140 17 7E 30 30 31 34 30 20 31 37 0D Volume -

~XX140 18 7E 30 30 31 34 30 20 31 38 0D Volume +

~XX140 19 7E 30 30 31 34 30 20 31 39 0D Brightness (1)

~XX140 20 7E 30 30 31 34 30 20 32 30 0D Menu (2)

~XX140 21 7E 30 30 31 34 30 20 32 31 0D Zoom (3)

~XX140 22 7E 30 30 31 34 30 20 32 32 0D HDMI (4)

~XX140 23 7E 30 30 31 34 30 20 32 33 0D Freeze (5)

~XX140 24 7E 30 30 31 34 30 20 32 34 0D AV Mute (6)

~XX140 25 7E 30 30 31 34 30 20 32 35 0D S-Video (7)

~XX140 26 7E 30 30 31 34 30 20 32 36 0D VGA (8)

~XX140 27 7E 30 30 31 34 30 20 32 37 0D Video (9)

SEND from projector automatically

232 ASCII Code HEX Code Function Projector Return Description

when Standby/Warming/Cooling/Out of Range/Lamp fail/ INFOn n: 0/1/2/3/4/6/7/8 = Standby/Warming/Cooling/Out of Range/Lamp fail/

Fan Lock/Over Temperature/Lamp Hours Running Out Fan Lock/Over Temperature/Lamp Hours Running Out

READ from projector

232 ASCII Code HEX Code Function Projector Return Description

~XX121 1 7E 30 30 31 32 31 20 31 0D Input Source Commands OKn n : 0/1/2/3/4

None/HDMI/VGA/S-Video/Video

~XX122 1 7E 30 30 31 32 32 20 31 0D Sofware Version OKdddd dddd: FW version

~XX123 1 7E 30 30 31 32 33 20 31 0D Display Mode OKn n : 0/1/2/3/4/5/6/7/8 = None/Presentation/Bright/Movie/sRGB/User1/

User2/Blackboard/Classroom

~XX124 1 7E 30 30 31 32 34 20 31 0D Power State OKn n : 0/1 = Off/On

~XX125 1 7E 30 30 31 32 35 20 31 0D Brightness OKn

~XX126 1 7E 30 30 31 32 36 20 31 0D Contrast OKn

~XX127 1 7E 30 30 31 32 37 20 31 0D Aspect Ratio OKn n=0/1/2/3/4/5 for 4:3/16:10/LBX/Native/AUTO

~XX128 1 7E 30 30 31 32 38 20 31 0D Color Temperature OKn n : 0/1/2 = Warm/Medium/Cold

~XX129 1 7E 30 30 31 32 39 20 31 0D Projection Mode OKn n : 0/1/2/3 = Front-Desktop/ Rear-Desktop/ Front-Ceiling/ Rear-Ceiling

~XX150 1 7E 30 30 31 35 30 20 31 0D Information OKabbbbccdddde

a : 0/1 = Off/On

bbbb: LampHour

cc: source 00/01/02/03/04= None/HDMI/VGA/S-Video/Video

dddd: FW version

e : Display mode 0/1/2/3/4/5/6/7/8

None/Presentation/Bright/Movie/sRGB/User1/User2/

Blackboard/Classroom

~XX151 1 7E 30 30 31 35 31 20 31 0D Model name OKn n:1=WXGA

~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Hours OKbbbb bbbb: LampHour

~XX108 2 7E 30 30 31 30 38 20 31 0D Cumulative Lamp Hours OKbbbbb bbbbb: (5 digits) Total Lamp Hours

Other manuals for EW536

This manual suits for next models

Table of contents

Popular Projector manuals by other brands

InFocus

InFocus LP 820 user guide

Eiki

Eiki LC-X85 Quick reference guide

BenQ

BenQ GP30 user manual

Titanium

Titanium TT-FL07-100W manual

3M Digital Projector X20 Operator's guide

Sanyo

Sanyo PLC-XU111 Service manual

JVC

JVC DLA-SH7NL quick guide

Sanyo

Sanyo plc sw30 - SVGA LCD Projector owner's manual

3M X31 Specifications

Epson

Epson PowerLite Home Cinema 707 user guide

Christie

Christie CP2000-SB Setup guide

Munchkin

Munchkin Nursery Projector & Sound System owner's manual

Epson

Epson AP-60 - Projector Sound Solution Connection guide

Sony

Sony SRX-R320P brochure

Barco

Barco DP-1500 installation manual

Hitachi

Hitachi Illumina PJ-TX10 Product specifications

Sharp

Sharp XV-Z12000 - Vision - DLP Projector Service manual

Christie

Christie CP42LH user manual

Optoma EW536 User manual

Popular Projector manuals by other brands
