Optoma Tx778w Installation manual

53 English

Appendices

RS232 Commands

Pin no. Spec.

1N/A

2RXD

3 TXD

4N/A

5 GND

6N/A

7N/A

8N/A

9N/A

12345

6789

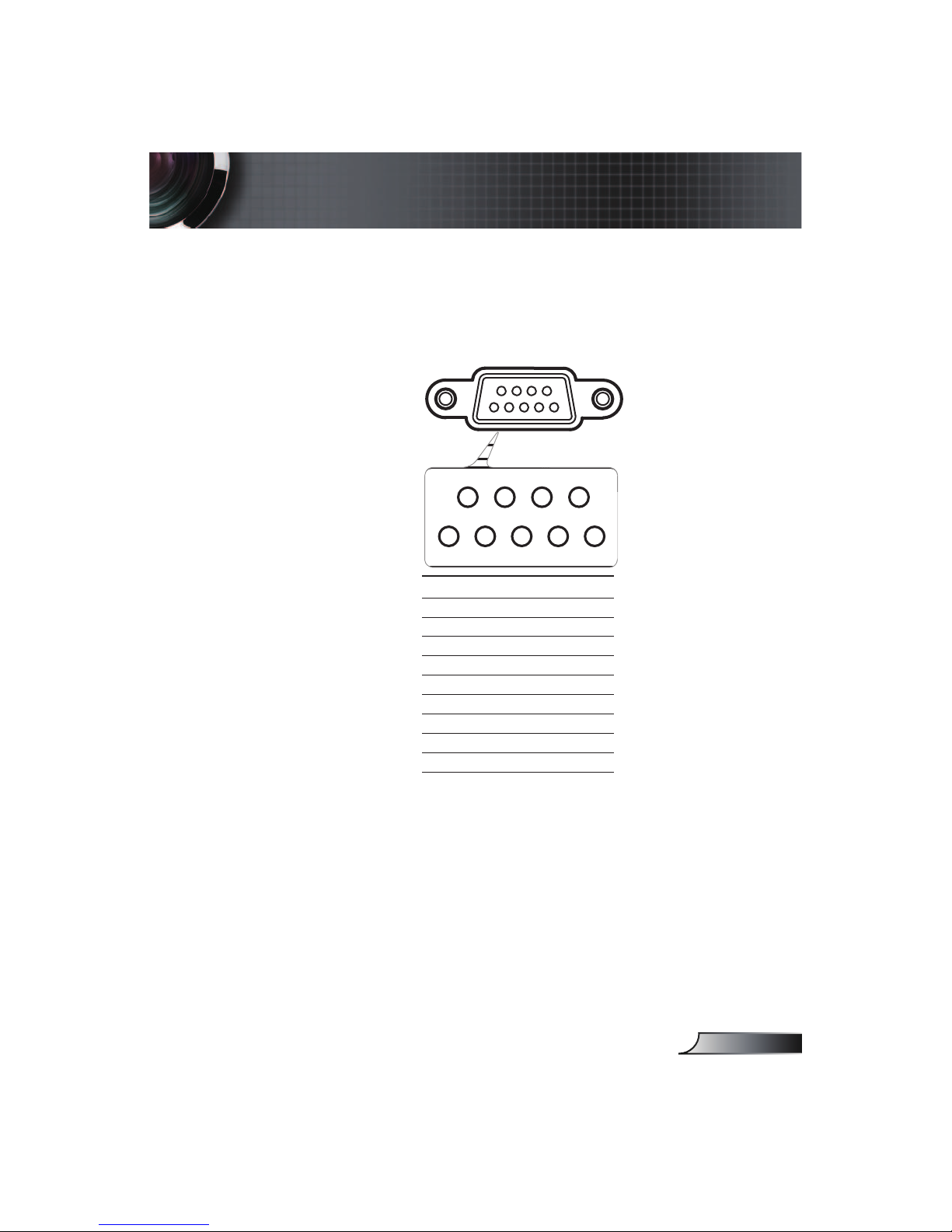

RS232 Pin Assignments

English

Appendices

RS232 Protocol Function List

RS232 Commands

Baud Rate : 9600

Data Bits: 8

Parity: None

Stop Bits: 1

Flow Control : None

UART16550 FIFO: Disable

Projector Return (Pass): P

Projector Return (Fail): F

XX=01-99, projector's ID,

XX=00 is for all projectors

SEND to projector

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Description

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX00 1 7E 30 30 30 30 20 31 0D Power ON

~XX00 2 7E 30 30 30 30 20 32 0D Power OFF

~XX00 1 ~nnnn Power On with Password

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX01 1 7E 30 30 30 31 20 31 0D Resync

~XX02 1 7E 30 30 30 32 20 31 0D AV Mute On

~XX02 2 7E 30 30 30 32 20 32 0D Off

~XX03 1 7E 30 30 30 33 20 31 0D Mute On

~XX03 2 7E 30 30 30 33 20 32 0D Off

~XX04 1 7E 30 30 30 34 20 31 0D Freeze

~XX04 2 7E 30 30 30 34 20 32 0D Unfreeze

~XX05 1 7E 30 30 30 35 20 31 0D Zoom Plus

~XX06 1 7E 30 30 30 36 20 31 0D Zoom Minus

~XX07 1 7E 30 30 30 37 20 31 0D Up (Pan under zoom)

~XX08 1 7E 30 30 30 38 20 31 0D Down (Pan under zoom)

~XX09 1 7E 30 30 30 39 20 31 0D Left (Pan under zoom)

~XX10 1 7E 30 30 31 30 20 31 0D Right (Pan under zoom)

~XX12 1 7E 30 30 31 32 20 31 0D Direct Source Commands HDMI

~XX12 2 7E 30 30 31 32 20 32 0D DVI-D

~XX12 5 7E 30 30 31 32 20 35 0D VGA 1

~XX12 6 7E 30 30 31 32 20 36 0D VGA 2

~XX12 7 7E 30 30 31 32 20 37 0D VGA 1 SCART

~XX12 8 7E 30 30 31 32 20 38 0D VGA 1 Component

~XX12 9 7E 30 30 31 32 20 39 0D S-Video

~XX12 10 7E 30 30 31 32 20 31 30 0D Video

~XX12 11 7E 30 30 31 32 20 31 31 0D Wireless

~XX12 13 7E 30 30 31 32 20 31 33 0D VGA 2 Component

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX20 1 7E 30 30 32 30 20 31 0D Display Mode Presentation

~XX20 2 7E 30 30 32 30 20 32 0D Bright

~XX20 3 7E 30 30 32 30 20 33 0D Movie

~XX20 4 7E 30 30 32 30 20 34 0D sRGB

~XX20 5 7E 30 30 32 30 20 35 0D User1

~XX20 6 7E 30 30 32 30 20 36 0D User2

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX21 n 7E 30 30 32 31 20 a 0D Brightness n = 0 (a=30) ~ 100 (a=31 30 30)

~XX22 n 7E 30 30 32 32 20 a 0D Contrast n = 0 (a=30) ~ 100 (a=31 30 30)

~XX23 n 7E 30 30 32 33 20 a 0D Sharpness n = 0 (a=30) ~ 31 (a=33 31)

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX170 n 7E 30 30 31 37 30 20 a 0D Color Red Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX171 n 7E 30 30 31 37 31 20 a 0D Red Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX27 n 7E 30 30 32 37 20 a 0D Red Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX172 n 7E 30 30 31 37 32 20 a 0D Green Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX173 n 7E 30 30 31 37 33 20 a 0D Green Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX28 n 7E 30 30 32 38 20 a 0D Green Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX174 n 7E 30 30 31 37 34 20 a 0D Blue Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX175 n 7E 30 30 31 37 35 20 a 0D Blue Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX29 n 7E 30 30 32 39 20 a 0D Blue Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX176 n 7E 30 30 31 37 36 20 a 0D Cyan Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX177 n 7E 30 30 31 37 37 20 a 0D Cyan Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX30 n 7E 30 30 33 30 20 a 0D Cyan Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX178 n 7E 30 30 31 37 38 20 a 0D Yellow Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX179 n 7E 30 30 31 37 39 20 a 0D Yellow Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX31 n 7E 30 30 33 31 20 a 0D Yellow Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX180 n 7E 30 30 31 38 30 20 a 0D Magenta Hue n = -50 (a=2D 35 30) ~ 50 (a=35 30)

~XX181 n 7E 30 30 31 38 31 20 a 0D Magenta Saturation n = 0 (a=30) ~ 100 (a=31 30 30)

~XX32 n 7E 30 30 33 32 20 a 0D Magenta Gain n = 0 (a=30) ~ 100 (a=31 30 30)

~XX33 1 7E 30 30 33 33 20 31 0D Reset

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX34 n 7E 30 30 33 34 20 a 0D White Peaking n = 0 (a=30) ~ 10 (a=31 30)

~XX35 1 7E 30 30 33 35 20 31 0D Degamma Film

~XX35 2 7E 30 30 33 35 20 32 0D Video

~XX35 3 7E 30 30 33 35 20 33 0D Graphics

~XX35 4 7E 30 30 33 35 20 34 0D PC

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX36 1 7E 30 30 33 36 20 31 0D Color Temp. Warm

~XX36 2 7E 30 30 33 36 20 32 0D Medium

~XX36 3 7E 30 30 33 36 20 33 0D Cold

~XX37 1 7E 30 30 33 37 20 31 0D Color Space Auto

~XX37 2 7E 30 30 33 37 20 32 0D RGB

~XX37 3 7E 30 30 33 37 20 33 0D YUV

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX60 1 7E 30 30 36 30 20 31 0D Format 4:3

~XX60 2 7E 30 30 36 30 20 32 0D 16:9-l

~XX60 3 7E 30 30 36 30 20 33 0D 16:9-ll

~XX60 4 7E 30 30 36 30 20 34 0D Window

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX61 n 7E 30 30 36 31 20 a 0D Overscan n = 0 (a=30) ~ 3 (a=33)

~XX62 n 7E 30 30 36 32 20 a 0D Zoom n = 0 (a=30) ~ 20 (a=32 30)

~XX64 n 7E 30 30 36 34 20 a 0D V Image Shift n = 0 (a=30) ~ 100 (a=31 30 30)

~XX66 n 7E 30 30 36 36 20 a 0D V Keystone n = -40 (a=2D 34 30) ~ 40 (a=34 30)

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX70 1 7E 30 30 37 30 20 31 0D Language English

~XX70 2 7E 30 30 37 30 20 32 0D German

~XX70 3 7E 30 30 37 30 20 33 0D French

~XX70 4 7E 30 30 37 30 20 34 0D Italian

~XX70 5 7E 30 30 37 30 20 35 0D Spanish

~XX70 6 7E 30 30 37 30 20 36 0D Portuguese

~XX70 7 7E 30 30 37 30 20 37 0D Polish

~XX70 8 7E 30 30 37 30 20 38 0D Dutch

~XX70 9 7E 30 30 37 30 20 39 0D Swedish

~XX70 10 7E 30 30 37 30 20 31 30 0D Norwegian/Danish

~XX70 11 7E 30 30 37 30 20 31 31 0D Finnish

~XX70 12 7E 30 30 37 30 20 31 32 0D Greek

~XX70 13 7E 30 30 37 30 20 31 33 0D Traditional Chinese

~XX70 14 7E 30 30 37 30 20 31 34 0D Simplified Chinese

~XX70 15 7E 30 30 37 30 20 31 35 0D Japanese

~XX70 16 7E 30 30 37 30 20 31 36 0D Korean

~XX70 17 7E 30 30 37 30 20 31 37 0D Russian

~XX70 18 7E 30 30 37 30 20 31 38 0D Hungarian

~XX70 19 7E 30 30 37 30 20 31 39 0D Czechoslovak

~XX70 20 7E 30 30 37 30 20 32 30 0D Arabic

~XX70 21 7E 30 30 37 30 20 32 31 0D Thai

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX71 1 7E 30 30 37 31 20 31 0D Projection Front-Desktop

~XX71 2 7E 30 30 37 31 20 32 0D Rear-Desktop

~XX71 3 7E 30 30 37 31 20 33 0D Front-Ceiling

~XX71 4 7E 30 30 37 31 20 34 0D Rear-Ceiling

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX72 1 7E 30 30 37 32 20 31 0D Menu Location Top Left

~XX72 2 7E 30 30 37 32 20 32 0D Top Right

~XX72 3 7E 30 30 37 32 20 33 0D Centre

~XX72 4 7E 30 30 37 32 20 34 0D Bottom Left

~XX72 5 7E 30 30 37 32 20 35 0D Bottom Right

-----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

1. There is a <CR> after all

ASCII commands.

2. 0D is the HEX code for

<CR> in ASCII code.

55 English

Appendices

SEND to projector

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX73 n 7E 30 30 37 33 20 a 0D Signal Frequency n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)

~XX74 n 7E 30 30 37 34 20 a 0D Phase n = 0 (a=30) ~ 63 (a=36 33)

~XX75 n 7E 30 30 37 35 20 a 0D H. Position n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)

~XX76 n 7E 30 30 37 36 20 a 0D V. Position n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX77 n 7E 30 30 37 37 20 aabbcc 0D Security Security Timer Month/Day/Hour n = mm/dd/hh

mm = 00 (aa=30 30) ~ 99 (aa=39 39)

dd = 00 (bb=30 30) ~ 29 (bb=32 39)

hh = 00 (cc=30 30) ~ 23 (cc=32 33)

~XX78 1 7E 30 30 37 38 20 31 0D Security Settings Enable

~XX78 2 7E 30 30 37 38 20 32 0D Disable

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX79 n 7E 30 30 37 39 20 a 0D Projector ID n = 01 (a=30 31) ~ 99 (a=39 39)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX80 1 7E 30 30 38 30 20 31 0D Mute On

~XX80 2 7E 30 30 38 30 20 32 0D Off

~XX81 n 7E 30 30 38 31 20 a 0D Volume n = 0 (a=30) ~ 10 (a=31 30)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX82 1 7E 30 30 38 32 20 31 0D Logo Optoma

~XX82 2 7E 30 30 38 32 20 32 0D User

~XX83 1 7E 30 30 38 33 20 31 0D Logo Capture

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX86 1 7E 30 30 38 36 20 31 0D RS232 Port RS232

~XX86 2 7E 30 30 38 36 20 32 0D Network

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX100 1 7E 30 30 31 30 30 20 31 0D Source Lock On

~XX100 2 7E 30 30 31 30 30 20 32 0D Off

~XX101 1 7E 30 30 31 30 31 20 31 0D High Altitude On

~XX101 2 7E 30 30 31 30 31 20 32 0D Off

~XX102 1 7E 30 30 31 30 32 20 31 0D Information Hide On

~XX102 2 7E 30 30 31 30 32 20 32 0D Off

~XX103 1 7E 30 30 31 30 33 20 31 0D Keypad Lock On

~XX103 2 7E 30 30 31 30 33 20 32 0D Off

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX104 1 7E 30 30 31 30 34 20 31 0D Background Color Blue

~XX104 2 7E 30 30 31 30 34 20 32 0D Black

~XX104 3 7E 30 30 31 30 34 20 33 0D Red

~XX104 4 7E 30 30 31 30 34 20 34 0D Green

~XX104 5 7E 30 30 31 30 34 20 35 0D White

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX105 1 7E 30 30 31 30 35 20 31 0D Advanced Direct Power On On

~XX105 2 7E 30 30 31 30 35 20 32 0D Off

~XX113 1 7E 30 30 31 31 33 20 31 0D Signal Power On On

~XX113 2 7E 30 30 31 31 33 20 32 0D Off

~XX106 n 7E 30 30 31 30 36 20 a 0D Auto Power Off (min) n = 0 (a=30) ~ 999 (a=39 39 39)

~XX107 n 7E 30 30 31 30 37 20 a 0D Sleep Timer (min) n = 0 (a=30) ~ 999 (a=39 39 39)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX108 1 7E 30 30 31 30 38 20 31 0D Lamp Setting Lamp Hours

~XX109 1 7E 30 30 31 30 39 20 31 0D Lamp Reminder On

~XX109 2 7E 30 30 31 30 39 20 32 0D Off

~XX110 1 7E 30 30 31 31 30 20 31 0D Brightness Mode Bright

~XX110 2 7E 30 30 31 31 30 20 32 0D STD

~XX111 1 7E 30 30 31 31 31 20 31 0D Lamp Reset Yes

~XX111 2 7E 30 30 31 31 31 20 32 0D No

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX112 1 7E 30 30 31 31 32 20 31 0D Reset Yes

~XX112 2 7E 30 30 31 31 32 20 32 0D No

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND to Remote

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

~XX140 1 7E 30 30 31 34 30 20 31 0D Power

~XX140 2 7E 30 30 31 34 30 20 32 0D Re-sync

~XX140 3 7E 30 30 31 34 30 20 33 0D Keystone

~XX140 4 7E 30 30 31 34 30 20 34 0D AV Mute

~XX140 5 7E 30 30 31 34 30 20 35 0D Freeze

~XX140 6 7E 30 30 31 34 30 20 36 0D Display

~XX140 7 7E 30 30 31 34 30 20 37 0D Zoom in

~XX140 8 7E 30 30 31 34 30 20 38 0D Zoom out

~XX140 9 7E 30 30 31 34 30 20 39 0D Volume +

~XX140 10 7E 30 30 31 34 30 20 31 30 0D Volume -

~XX140 11 7E 30 30 31 34 30 20 31 31 0D Enter

~XX140 12 7E 30 30 31 34 30 20 31 32 0D Menu

~XX140 13 7E 30 30 31 34 30 20 31 33 0D Left

~XX140 14 7E 30 30 31 34 30 20 31 34 0D Up

~XX140 15 7E 30 30 31 34 30 20 31 35 0D Right

~XX140 16 7E 30 30 31 34 30 20 31 36 0D Down

~XX140 17 7E 30 30 31 34 30 20 31 37 0D Clear

~XX140 18 7E 30 30 31 34 30 20 31 38 0D Format (1)

~XX140 19 7E 30 30 31 34 30 20 31 39 0D HDMI (2)

~XX140 20 7E 30 30 31 34 30 20 32 30 0D Source Lock (3)

~XX140 21 7E 30 30 31 34 30 20 32 31 0D Info. (4)

~XX140 22 7E 30 30 31 34 30 20 32 32 0D DVI (5)

~XX140 23 7E 30 30 31 34 30 20 32 33 0D Video (6)

~XX140 24 7E 30 30 31 34 30 20 32 34 0D VGA 1 (7)

~XX140 25 7E 30 30 31 34 30 20 32 35 0D Wireless (8)

~XX140 26 7E 30 30 31 34 30 20 32 36 0D S-Video (9)

~XX140 27 7E 30 30 31 34 30 20 32 37 0D VGA 2 (0)

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

SEND from projector automatically

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

when Standby/Warming/Cooling/Out of Range/Lamp fail INFOn n :

0/1/2/3/4 = Standby/Warming/Cooling/Out of Range/Lamp fail

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

READ from projector

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

232 ASCII Code HEX Code Function Projector Return Description

--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
