Overmax AD-04 User manual

AD-04
User Manual
Instrukcja obsługi
RO
PL
EN
HU

www.overmax.pl

PL
Pomiar
Osobisty alkomat AD-04 to przenośne urządzenie pomiaru zawar-
tości alkoholu w wydychanym powietrzu. Urządzenie wyposażono
w czujnik elektrochemiczny wykorzystujący reakcję platyny na kon-
takt z cząstkami etanolu. Osobisty alkomat AD-04 zapewnia stabil-
ną pracę oraz wiarygodne wyniki pomiarowe.
Przed użyciem:
Powstrzymać się od palenia tytoniu lub spożywania alkoholu przez
co najmniej 10 minut.
Przed użyciem przepłukać usta wodą.
Bateria/zasilanie
Po zakupie nowego urządzenia, należy naładować baterię za po-
średnictwem kabla USB oraz ładowarki sieciowej lub portu USB
komputera (ładowarka znajduje się w zestawie).
W przypadku gdy poziom naładowania baterii uniemożliwia prze-
prowadzenie pomiaru, wskaźnik poziomu baterii zacznie mrugać.
Należy niezwłocznie naładować baterię.

PL Części
Ustnik
Wyświetlacz
przycisk ON/OFF
W górę
W dół
Czekaj Gotowe Zawartość alkoholu powyżej
poziomu ostrzegawczego
Wskaźnik
baterii
Dmuchaj
Zakaz kierowania
pojazdem
Jednostka

PL
Obsługa
Włączanie oraz wyłączanie
Wcisnąć przycisk ON/OFF, aby uruchomić urządzenie.
Gdy na ekranie pojawi się “ALCO”, wcisnąć przycisk ON/OFF i przy-
trzymać przez około 2 sekundy, aby wyłączyć urządzenie.
Rozpoczęcie pomiaru stężenia alkoholu w wydychanym powietrzu:
Umieścić ustnik w alkomacie.
Po uruchomieniu zasilania na ekranie pojawi się napis “ALCO”.
Wcisnąć przycisk ON/OFF jeden raz, aby aktywować nagrzewanie
czujnika. „SH” mruga i rozpoczyna się odliczanie (SH99 odlicza do
SH90-00). Gdy urządzenie jest gotowe do pomiaru, symbole „RE-
ADY” oraz „BLOW” mrugają naprzemiennie i pojawiają się sygnały
dźwiękowe. Urządzenie rozpocznie 30-sekundowe odliczanie, w tym
czasie należy przeprowadzić pomiar.
Gdy użytkownik będzie gotowy do badania, powinien wydmuchiwać
powietrze za pośrednictwem ustnika nieprzerwanie przez około 5~7
sekund. Czujnik wykrywa próbkę wdychanego powietrza. Po usłysze-
niu „podwójnego sygnału dźwiękowego” należy przestać wdmuchi-
wać powietrze. Jeśli poprawnie odczytano próbkę, „Anly” (oznaczają-
ce analizę) zacznie mrugać, a odczyt pojawi się na ekranie. Jeśli czas
wdmuchiwania jest zbyt krótki i przepływ powietrza jest zbyt słaby
lub jeśli jest on przerywany, na ekranie pojawi się napis „FLO”.
Aby rozpocząć nowe badanie należy wcisnąć przycisk ON/OFF.
Wyniki badania będą wyświetlane na ekranie przez 60 sekund.

PL
Umieścić ustnik
Wcisnąć przycisk
ON/OFF, aby
rozpocząć
Uwaga: - gdy na ekranie wyświetlane są
wyniki badania (patrz ilustracje powyżej),
użytkownik może wcisnąć “DO GÓRY/W
DÓŁ”, aby sprawdzić wszystkie zapisy.

PL
• W przypadku gdy urządzenie nie jest użytkowane przez dłuż-
szy okres lub gdy przechowywane jest w niskich temperaturach,
urządzenie wymagać będzie dłuższego czasu na rozruch.
• Po 5 kolejnych badaniach, należy zapewnić urządzeniu 5-minu-
tową przerwę.
• Alkomat należy przechowywać w suchym miejscu, w tempera-
turze pokojowej.
• Unikać zbyt wysokich temperatur oraz długotrwałego narażenia
na działanie promieni słonecznych.
• Gdy wskaźnik baterii mruga, należy naładować baterię.
• Jeśli różnica między dwoma kolejnymi odczytami wynosi
>0.1‰(0.01%), należy przeprowadzić badanie ponownie.
• W czasie wydmuchiwania powietrza, NIE blokować ujścia.
• Gdy na ekranie mruga “FLO” ze względu na zbyt niskie ciśnienie
wdmuchiwanego powietrza lub wdmuchiwanie przerywane, na-
leży wcisnąć przycisk ON/OFF, aby rozpocząć badanie od nowa,
w przeciwnym wypadku po 5 sekundach urządzenie powróci do
trybu „ALCO”.
Istotne uwagi

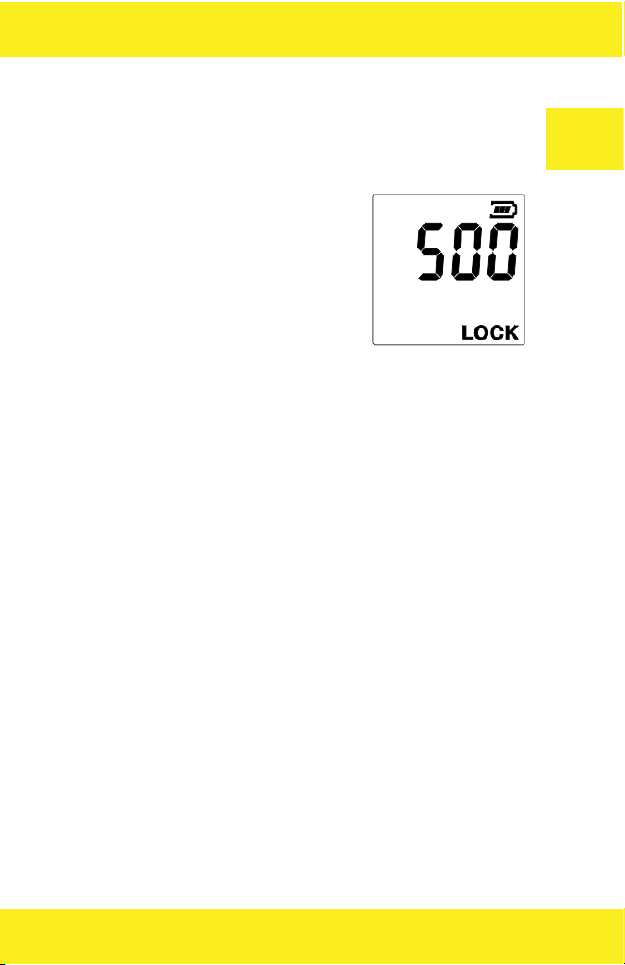

• Gdy dojdzie do przekroczenia maksymal-
nego czasu pomiarów (MAX TEST), na
ekranie pojawi się napis “500 & LOCK”
oraz zacznie mrugać. Oznacza to, że urzą-
dzenie wymaga kalibracji. Użytkownik
powinien skalibrować urządzenie, tak
aby wyniki badania były poprawne. Aby
wstrzymać mruganie „LOCK” oraz zapew-
nić standardowe badanie, należy udać się
do autoryzowanego serwisu oraz przepro-
wadzić kalibrację urządzenia.

PL Środki ostrożności
Zawartość alkoholu w wydychanym powietrzu może zmienić się na
przestrzeni kilku minut.
Urządzenie wymaga kilkuminutowej przerwy między pomiarami.
Wiele czynników (np. pozostałości gazu w powietrzu, dym oraz
różne zapachy w ustach, itd.) może wpłynąć na zawartość alkoholu
w wydychanym powietrzu, dlatego odczyt stanowi jedynie wartość
informacyjną. Sprzedawca oraz producent nie ponoszą odpowie-
dzialności za użytkowanie urządzenia.
Jedziesz? Nie spożywaj alkoholu!
Zdjęcia mają charakter poglądowy, rzeczywisty wygląd produktów
może różnić się od prezentowanego na zdjęciach.

EN
Breathalyzer
AD-04 is a portable personal breathalyzer that allows you to exami-
ne the concentration of alcohol in your breath. The device is equip-
ped with an electrochemical sensor that involves the reaction of
platinum with ethanol. AD-04 personal breathalyzer is a guarantee
of stable operation and accurate measurements.
Before use:
Refrain from smoking or drinking alcohol for at least 10 minutes.
Rinse your mouth with water.
Battery / powering
Before the first use you need to charge the battery via the USB cable
and AC charger or a computer’s USB port (the charger is included).
When the battery level is too low to do the test, the battery level
indicator starts to flash. In that case you need to charge the battery
immediately.

EN
Components
Mouthpiece
Display
ON/OFF button
Up
Down
Wait Ready The alcohol content above
the warning level
Battery
level
Blow
Don’t drive!
Unit

EN
Operation
Turning on / o
Press the ON/OFF button, to turn on the device.
To turn the device o, when the screen displays „ALCO”, press and
hold the ON/OFF button for about 2 seconds.

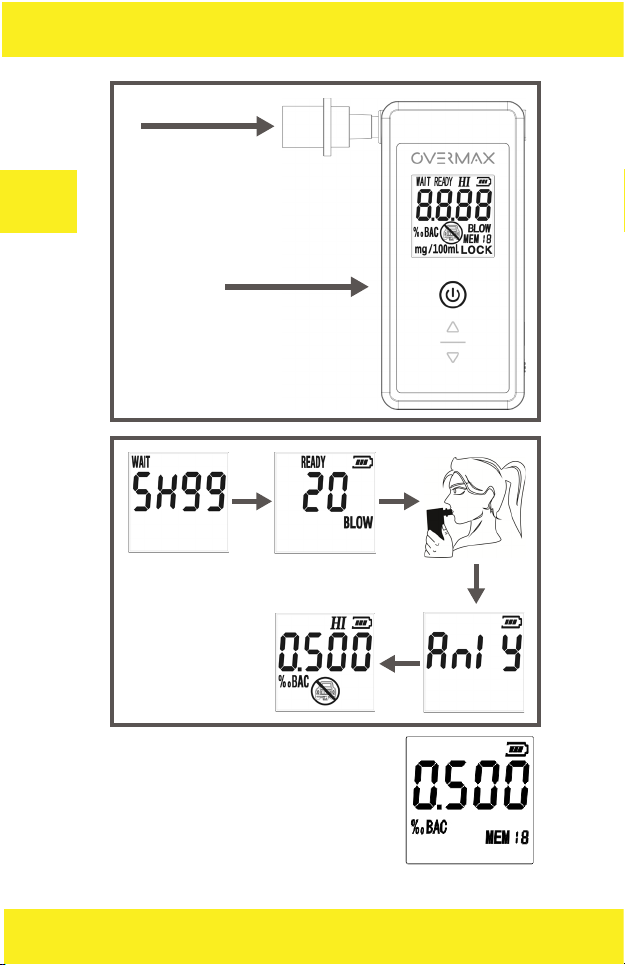

Measuring the concentration of alcohol in breath:
Insert the mouthpiece into the breathalyzer.
After turning on the unit, the display shows “ALCO”. Press the ON/
OFF button once to pre-heat the sensor. The “SH” symbol flashes
and the unit starts 90-0 countdown. When the device is ready for a
test, it emits “beep” sounds and “READY” and “BLOW” notes flash
alternately on the screen. Now, you have 30 seconds to do a test.
When you are ready to do so, blow continuously into the mouth piece
for about 5-7 seconds. The sensor automatically detects your breath
sample. When the device emits double “beep” sound, stop blowing.
If breath sampling is successful, “Anly” (indicating the analyzing
process) flashes and the reading is shown on the screen after a short
while. If the blowing time is too short, the airflow is too soft or the
blow is interrupted, the LCD shows “FLO”.
In order to start the next test, press the ON/OFF button.
The test result is displayed on the LCD for 60 seconds.

EN
Insert the
mouthpiece
Press the ON/OFF
button, to start
the test.
Note: - when the results are shown on the
LCD, (see the above picture), you can use
the “UP / DOWN” buttons to check previo-
us readings.

EN
• If the device has not been used for a long time or has been stored
in low-temperature environment, its pre-heat time will be signi-
ficantly longer than in normal conditions.
• After 5 consecutive tests, allow the device to rest for 5 minutes.
• The breathalyzer should be stored in a dry place at room tem-
perature.
• Do not expose the breathalyzer to extreme temperature or direct
sunlight.
• When the battery indicator blinks, the battery needs to be re-
charged.
• If the dierence between two consecutive readings is > 0.1‰
(0.01%), the test should be performed again.
• Do NOT block the outlet during breath sampling.
• When the “FLO” message is flashing on the display as a result of
too slow airflow or interrupted blowing, press the ON/OFF key to
restart the test. Otherwise the device switches to “ALCO” mode
after 5 seconds.

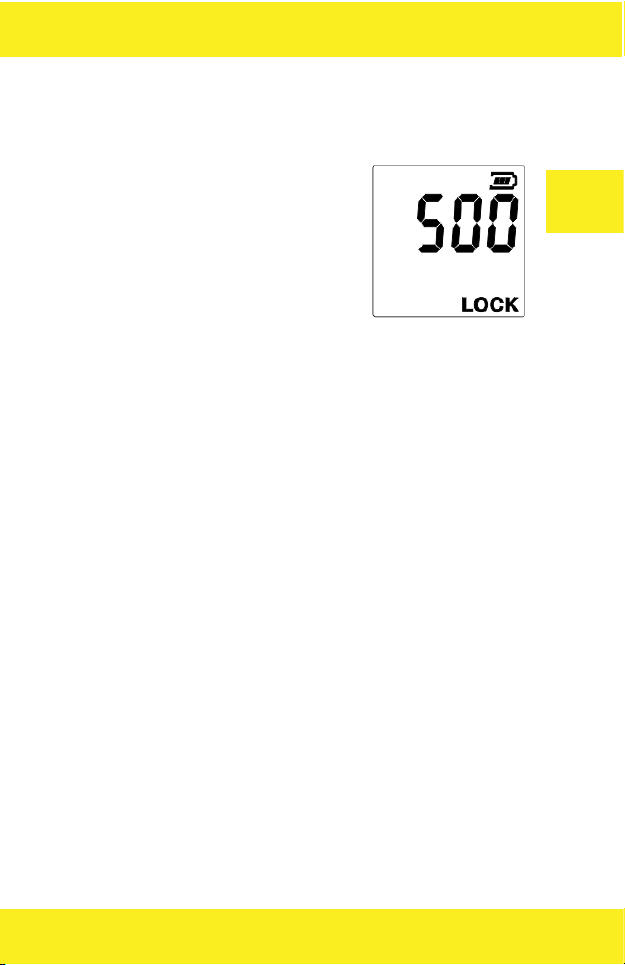

• When you exceed the maximum time of
the test (MAX TEST), the screen shows
„500 & LOCK” and starts to blink. It means
the device needs to be calibrated. The cali-
bration is needed, so that the test results
are correct. To make the blinking „LOCK”
disappear and be able to do standard tests
again, you should have the device calibra-
ted by an authorized service.
Important information

EN
Precautions
The concentration of alcohol in breath may change within several
minutes.
The device requires a few minutes interval between tests.
Many factors (e.g. gases in the air, smoke and various substances in
human mouth etc.) may aect the BAC level, so the readings are for
reference only. The manufacturer and dealers assume no liability
arising from the use of the device.
Are you going to drive?
Do NOT drink alcohol!
The pictures in this manual are for illustrative purposes only. Therefo-
re, they may dier from the actual product.

RO
Măsurare
Aparat personal AD-04 aparat pentru masurarea concentratiei de
alcool din aerul respirat. Aparatul este echipat cu un senzor elec-
trochimic care utilizează reacția particulelor de platină în contact
cu etanol. Aparat personal AD-04 asigură o funcționare stabilă și
rezultate sigure de măsurare.
Înainte de utilizare:
Abținerii de la fumat sau de consumul de alcool timp de cel puțin
10 minute.
Înainte de a utiliza, clătiți gura cu apă.
Baterie / Alimentare
După achiziționarea unui nou dispozitiv, trebuie să încărcați bateria
prin intermediul cablului USB și încărcătorul AC sau portul USB al
unui computer (încărcător este inclus).
Când nivelul bateriei face imposibilă măsurarea, indicator al nivelu-
lui bateriei începe să clipească. Ar trebui să încărcați imediat bateria.

RO
Componente
Muștiuc
Afișaj
BUTON ON/OFF
In sus
In jos
Asteapta Gata Conținutul de alcool PESTE
NIVELUL DE AVERTIZARE
Indicator
baterie
Sufla
Interzicerea condu-
cerii automobilului
Unitate

RO
Service
Pornirea și oprirea:
Apăsați butonul ON/OFF, pentru a porni dispozitivul.
Când se afișează pe ecran „ALCO”, apăsați ON/OFF și țineți apăsat
timp de aproximativ 2 secunde pentru a opri dispozitivul.
Începe măsurarea concentrației de alcool în aerul expirat:
Se pune piesa bucală în aparat.
La initierea alimentarii dispozitivul pe ecran va aparea „ALCO”.
Apăsați butonul ON/OFF o dată pentru a activa senzorul de încălzire.
„SH” să lumineze intermitent și începe numărătoarea inversă (SH99
contează la SH90-00). În cazul în care dispozitivul este pregătit
pentru măsurare, simbolurile „READY” și „BLOW” clipesc alter-
nativ și apar semnale sonore. Unitatea va începe la 30 de secunde
numărătoarea inversă, în acest moment ar trebui să fie efectuat
procesul de masurare.
Atunci când utilizatorul este gata pentru masurare, ar trebui să sufle
aer in mod continuu prin muștiuc timp aproximativ de 5~7 secunde.
Senzorul detectează o mostră din aerul inhalat. Atunci când auziți
„bip dublu”, ar trebui să se oprească prin suflare. Dacă ați citit corect
probă, „Anly” (analiza intentionata) va clipi, iar citirea va apărea pe
ecran. În cazul în care timpul de injectare este prea scurt, iar debitul
de aer este prea slab, sau în cazul în care aceasta este întreruptă,
ecranul va afișa „FLO”.
Pentru a porni un nou test, apăsați butonul ON/OFF.
Rezultatele se vor afișa pe ecran timp de 60 de secunde.

RO
Se pune piesa
bucală
Apăsați butonul
ON / OFF pentru
a porni
Atentie: - la prezentarea rezultatelor pe
ecran (A se vedea ilustrația de mai sus),
utilizatorul poate apăsa „SUS / JOS” pen-
tru a verifica

RO
• În cazul în care dispozitivul nu este utilizat pentru o perioadă
lungă de timp sau când acesta este depozitat la temperaturi jo-
ase, aparatul va necesita mai mult timp pentru lansare.
• După 5 încercări consecutive, asigurați-vă că dispozitivul pauză
de 5 minute.
• Aparat pentru masurarea concentratiei de alcool din aerul respi-
rat ar trebui să fie depozitate într-un loc uscat, la temperatura
camerei.
• Evitați căldura excesivă și expunerea prelungită la soare.
• Atunci când indicatorul bateriei clipește, reîncărcați bateria.
• În cazul în care diferența dintre cele două citiri consecutive este>
0,1 ‰ (0,01%), testarea trebuie efectuată din nou.
• În timpul suflare de aer, NU blocați cavitatea bucală.
• Atunci când se aprinde ecranul „FLO” din cauza suflare de aer
de presiune prea mică sau suflare întreruptă, apăsați ON/OFF,
pentru a începe testarea din nou, în caz contrar, după 5 secunde,
aparatul va reveni la „ALCO”.
• La depasirea timpului de măsurare ma-
ximă (MAX TEST DE), ecranul va afișa
„500 & LOCK” și începe să clipească. Ace-
asta înseamnă că dispozitivul necesită ca-
librare. Utilizatorul trebuie să efectuieze
procesul de calibrare a dispozitivului, ast-
fel încât rezultatele testului sa fie corecte.
Pentru oprirea temporara a dispozitivului
pe ecran va aparea „LOCK” utilizatorul ar
trebui să mearga la un service autorizat
pentru calibrarea dispozitivului.
Indicații importante

RO
Măsuri de precauție
Conținutul de alcool în aerul expirat se poate schimba spatiul de
cateva minute.
Aparatul necesită un interval de câteva minute între măsurători.
Mai mulți factori (de exemplu. Reziduale de gaze în aer, fum și
mirosuri diferite în cavitatea bucală, etc.) pot afecta conținutul
de alcool în aerul expirat, pentru că lectura este doar o valoare
informativă. Vânzătorul și producătorul nu este răspunzător pentru
utilizarea dispozitivului.
Conduceti? Nu consumati alcool!
Fotografiile sunt numai ilustrative, aspectul real al produselor poate
diferi de cel prezentat în imagini.
