INDICE
1 AVVERTENZE GENERALI
ILSISTEMAADOPPIACOMBUSTIONE PAG.3
1.1 DESCRIZIONE PAG.4
1.2TARGADIIDENTIFICAZIONEECOLLAUDO PAG.4
1.3CARATTERISTICHECOMBUSTIBILE PAG.5
2 ISTRUZIONI DI MONTAGGIO
2.1DISTANZEDARISPETTARE PAG.6
2.2 COLLEGAMENTO ELETTRICO PAG.6
2.3ASPIRAZIONEARIAESTERNA PAG.7
2.4CONDOTTO SCARICOFUMI PAG.7
2.5VERSIONEDAINCASSO PAG.9
2.6MONTAGGIOCERAMICHEmod.GINEVRA PAG.11
3 USO
3.1FUNZIONAMENTODELLASTUFA PAG.14
3.2ALIMENTAZIONEALEGNA PAG.15
3.3PULIZIAINTERNAFOCOLARE PAG.16
3.4PULIZIADELVETRO PAG.17
3.5PULIZIADELLACANNAFUMARIA PAG.17
4 MANUTENZIONE
4.1 DESCRIZIONE COMPONENTI INTERNI PAG.18
4.2REGOLAZIONECARICAPELLETS PAG.20
4.3MORSETTIERA“PONTEVARIABILE” PAG.20
RICERCAESOLUZIONEPROBLEMI PAG.21
SCHEDE TECNICHE
DIMENSIONIECOFIRE PAG.50
DATITECNICI PAG.52

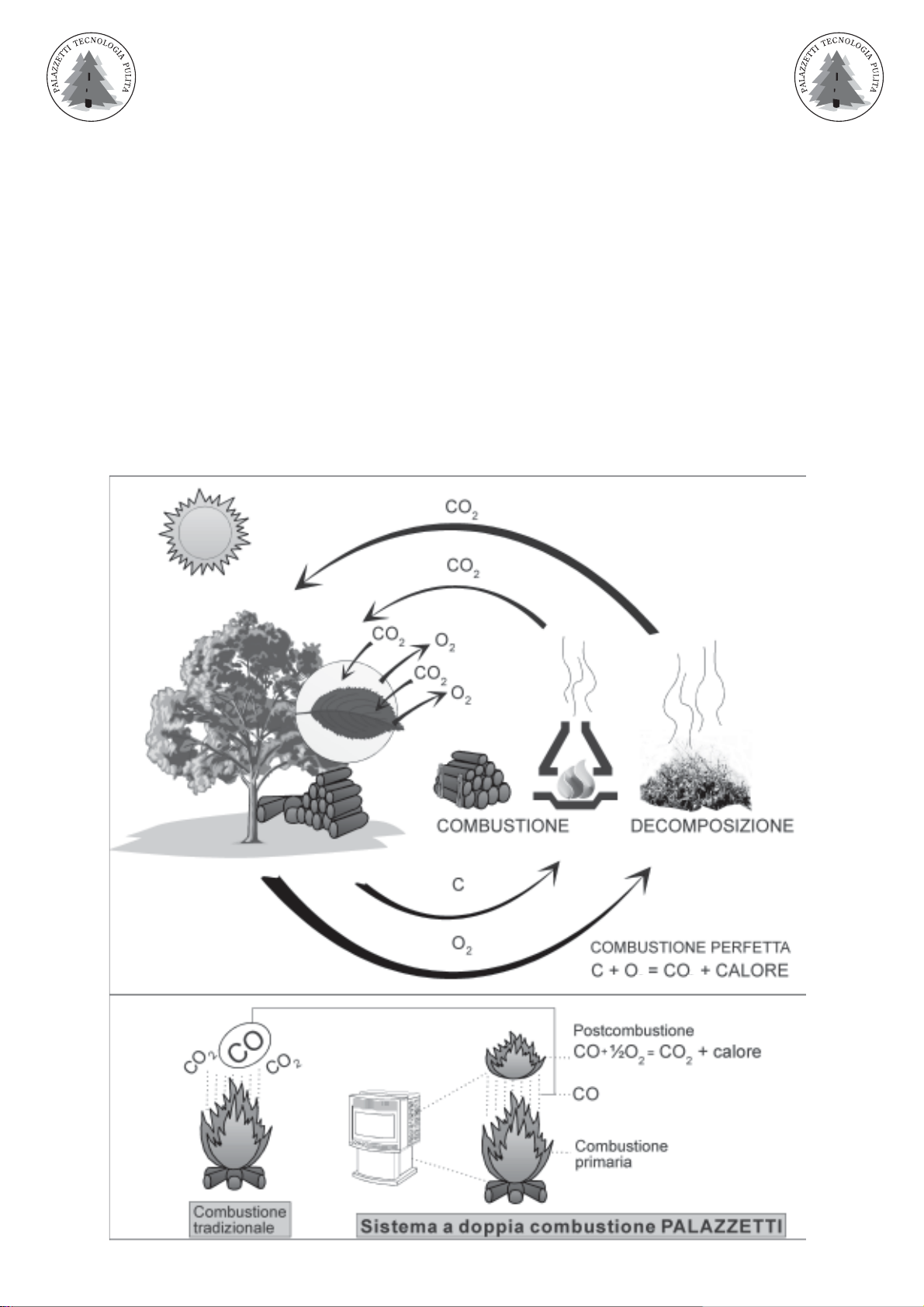

IL SISTEMA A DOPPIA COMBUSTIONE
La fiamma prodotta dalla legna che brucia correttamente
in una stufa emette la stessa quantità di anidride carbonica
(CO2) che si sarebbe liberata in seguito alla naturale
decomposizione del legno stesso.
La quantità di CO2prodotta dalla combustione o
decomposizione di una pianta corrisponde alla quantità di
CO2chela piantastessaèingradodiprelevaredall’ambiente
e trasformare in ossigeno nel corso del suo ciclo di vita.
L'uso di combustibili fossili (carbone, gasolio, gas), a
differenza di quanto avviene con la legna, libera nell'aria
enormi quantità di CO2accumulate nel corso di milioni di
anni,aumentandolaformazionedell'effettoserra. L'usodella
legna come combustibile, quindi, è in perfetto equilibrio con
l'ambiente in quanto viene utilizzato un combustibile
rinnovabile ed in armonia con il ciclo ecologico naturale.
Il principio della combustione pulita risponde in pieno a
questi obiettivi e la Palazzetti vi ha fatto riferimento nella
progettazione delle stufe e dei suoi caminetti.
Cosaintendiamoper combustione pulita e comeavviene?
Il controllo e la regolazione di aria primaria e aria
secondaria provoca una seconda combustione, o post-
combustione caratterizzata da una seconda fiamma più
viva e più limpida che si sviluppa al di sopra della fiamma
principale. Essa, grazie all’immissione di aria secondaria,
brucia i gas incombusti migliorando quindi sensibilmente il
rendimento termico e riducendo al minimo le emissioni
nocive di CO (monossido di carbonio) dovute alla
combustione incompleta. È questa una caratteristica
esclusiva delle stufe e di altri prodotti PALAZZETTI.
Ciclo naturale di decomposizione o di combustione
3
2 2
Fig. 2
Fig. 1

4
INSTALLATORE
1 - ECOFIRE: AVVERTENZE GENERALI
Gentile cliente,
desideriamo innanzitutto ringraziarLa per la preferenza che
ha voluto accordarci acquistando il nostro prodotto. Per
consentirLe di utilizzare al meglio la Sua nuova stufa
ECOFIRE, La invitiamo a seguire attentamente i consigli
riportati nel presente libretto d’uso e manutenzione, ed in
particolare di fare prendere visione al personale tecnico
qualificato, degli specifici argomenti tecnici, in modo che si
abbianotutte le notizienecessarie pereseguire unacorretta
installazione.
1.1 - DESCRIZIONE
ECOFIRE è la nuova stufa Palazzetti dalla tecnologia
assolutamenteinnovativa,cheproducecaloreinunambiente
sanoesicuro, conunaautonomia difunzionamentoche può
arrivarefinoa 100 ore(mod.Ginevra).
Tutto quello che richiede ECOFIRE è: impostare la
regolazionesecondoleproprieesigenzeerifornireilserbatoio
di "pellets" (ovuli di legna).
ECOFIRE è stata dotata di sofisticati automatismi e sistemi
di controllo che ne esaltano funzionalità e caratteristiche.
La stufa è caratterizzata da un doppio sistema di
combustionePRIMARIAeSECONDARIAconeffetti positivi
sia sul rendimento che sulla emissione di "fumi più puliti".
La stufa ECOFIRE ha ottenuto la certificazione di
conformità CE per le sicurezze e i componenti elettrici.
1.2 -TARGADI IDENTIFICAZIONE E COLLAUDO
É visibile sul lato interno destro e riporta il N°Matricola, da
indicare sempre, per qualsiasi richiesta.
(Fig. 3)
Fig. 3

5
INSTALLATORE
1 - ECOFIRE: AVVERTENZE GENERALI
1.3 CARATTERISTICHE COMBUSTIBILE
• La stufa ha un serbatoio di contenimento degli ovuli di
legna posizionato sulla parte posteriore con portello di
apertura e caricamento superiore (la versione a incasso
è senza portello). Per la capacità vedere le schede
tecniche in fondo al libretto.
• Detto coperchio deve essere sempre apribile per poter
effettuare le cariche degli ovuli.
• L'efficienza e la potenzialità termica dell’ECOFIRE
possono variare in relazione al tipo e alla qualità degli
ovuli in legno utilizzati; quelli da noi consigliati hanno le
seguenti caratteristiche:
- dimensioni ø 6 - 7 mm lungh. max. 30 mm
- contenuto max. umidità 8-9%
• I “pellets” od ovuli di legno sono un composto costituito
da varie tipologie di legno pressato con procedimenti
meccanici nel rispetto delle normative a tutela
dell’ambiente.
• Possiedono un alto “potere calorifico inferiore”
(P.C.I.) pari a circa 4.160 kcal/kg, certificato da analisi
di laboratorio. (C.C.I.A.A. TS 2498/95)
•ECOFIRE può essere alimentato anche a legna purché
sia stagionata e di opportune dimensioni.
N.B. Lacomunelegna conumiditàdel 10-20%haun P.C.I.
di 2500-3500 kcal/kg.
Fig. 4
Fig. 5 Fig. 6
CARICA PELLETS
* L’ uso delle conifere (pino,
abete) è sconsigliato:
contengono elevate quantità
di sostanze resinose che
intasano velocemente la
canna fumaria
EVITARE DI CARICARE NEL SERBATOIO, CORPI
ESTRANEIQUALIMETALLI,SACCHETTIDIPLASTICA,
SEGATURA, ETC.

6
INSTALLATORE
2.1 - DISTANZE DA RISPETTARE
Qui di seguito vengono indicate le distanze minime dalla
stufa che devono essere osservate nel posizionamento di
materiali e oggetti combustibili.
2.1.1 - SPAZIO ATTORNO (Fig. 7)
Proteggere dalle radiazioni calde del fuoco tutte le strutture
che potrebbero incendiarsi se esposte a eccessivo calore.
Pavimenti in legno o costituiti da materiale incendiabile,
devono essere protetti con materiale non combustibile; ad
esempiolamieraconspessore3-4mm;questadovràricoprire
tutta la zona di pavimento davanti alla stufa.
Eventuali travi in legno situate al di sopra dell’ECOFIRE
vanno protette con materiale ignifugo. (Fig. 8)
AProtezione anteriore sul pavimento 30-50 cm
BParete laterale affacciata 15 cm
CParete superiore 20 cm
Fig. 7
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
Fig. 10
2.2 - COLLEGAMENTO ELETTRICO
Èsufficientecollegarelastufaall’impiantoelettrico attraverso
la spina in dotazione (Fig.10) ed attivare l’interruttore posto
sul montante posteriore dx. (Fig.9)
ATTENZIONE!
È obbligatorio che l’impianto sia provvisto di messa a
terra secondo normative di legge e di interruttore
differenziale.
Fig. 8
Fig. 9
2.1.2 - MISURE NICCHIA (Fig. 9)
A figura vengono riportate le misure minime da rispettare
nell’installazione a nicchia
Interruttore bipolare

7
INSTALLATORE
2.3 - ASPIRAZIONE ARIA ESTERNA
La PALAZZETTI s.p.a. raccomanda l’immissione di aria
dall’esterno per la combustione; questo sia per motivi
igienico-sanitaricheper motivi di sicurezza. Tecnicamente
la stufa riesce a funzionare anche con la presa di aria
comburentein ambiente.
L’aspirazione aria comburente può essere collegata
all’esterno con un condotto di sezione almeno 50 mm. Con
percorsi superiori a 50 cm, in alternativa realizzare sulla
parete un foro di transito aria, Ø 80÷100 mm, con griglia
senza collegarlo direttamente alla stufa. (Fig. 14)
Fig. 11
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
Fig. 12
COMIGNOLO
ANTIVENTO
USCITA
FUMI ASPIRAZIONE
ARIA
COMBURENTE
VISTA
FRONTALE
ECOFIRE
CLASSIC
2.4 - CONDOTTO SCARICO DEI FUMI
La canna fumaria per lo scarico dei fumi deve essere
predisposta in osservanza alle norme UNI 9615-9731 sia
perquantoriguarda ildimensionamentodella cannafumaria
che per i materiali utilizzati nella sua costruzione e deve
essereconforme aquanto prescrittonel librettodi istruzioni.
Si raccomanda quindi all’installatore di visionare
preventivamentele indicazioniriportate nelmanuale.
N.B. La stufa funziona con la camera di combustione
in depressione, mentre lo scarico dei fumi al
camino ha una leggera pressione, di
conseguenza è indispensabile assicurarsi che il
sistema di scarico sia a tenuta ermetica.
• Una volta scelto il luogo adatto per installare la Vs.
ECOFIRE, è necessario individuare il centro del tubo di
scarico dei fumi e quello del tubo di aspirazione
dell’ aria esterna di combustione, utilizzando le misure
riportate nel disegno a fianco. (Fig.11)
• Utilizzare una sega circolare a tazza per fresare un foro
conØ 100mm e60 mmrispettivamente per l’espulsione
dei fumi e l'aspirazione dell’aria.
• Realizzare il condotto di scarico di fumi con tubi in
acciaio porcellanato, inox, verniciato ecc.. con
guarnizioni di tenuta. Nelle installazioni in esterno, per
evitarelaformazione dicondensa, si consigliadi rivestire
il condotto stesso con materiale isolante (lana di roccia -
fibraceramica)oppureutilizzare tubazionigiàcoibentate;
proteggereinoltreinmodoadeguatoconmaterialeignifugo
lestruttureegli oggettichepotrebbero incendiarsi:tavole
di legno, travi, tessuti.
*Tuttiitratti delcondotto fumi dovrannoessere ispezionabili
eremovibiliperrenderepossibilelapuliziainterna(Fig.12).

8
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
2.4.1 - SCARICO DIRETTO A PARETE
ESTERNA (Fig. 13)
Per una installazione a norma è necessario
• Installaretassativamente il terminaleantivento acorredo
dellastufa.Inzoneparticolarmente ventoseeingenerale
nelle zone costiere, è obbligatorio uno scarico ad H o
“triestino”,posizionatoverticalmente, perevitare ritornidi
fumoin ambiente.
• Collegare la stufa al condotto fumi con raccordo a Tee
ispezionabile
• Utilizzare materiali idonei e raccordi a tenuta
(es: raccordi inox per caldaie a gas)
• Isolare il condotto con materiale conforme per evitare
formazionedicondensa
• Per lo scarico diretto dei fumi all'esterno seguire quanto
indicato nella norma UNI 7129/92 in particolare i punti:
4.3.4.2. terminali di tiraggio
4.3.4.3. posizionamento dei terminali di tiraggio
Attenzione:
• Verificare che il regolamento comunale, o diAzienda
Sanitaria territorialmente competente, non
impongano l’uscita dei fumi attraverso la canna
fumaria a tetto
• Nelle installazioni in condominio si consiglia di
chiedere parere preventivo all’amministratore
Fig. 14
Fig. 13
2.4.2 - SCARICO FUMI IN CANNA FUMARIA
TRADIZIONALE (Fig. 14)
• Prevedere tassativamente un comignolo antivento
• La canna fumaria deve avere dimensioni interne max.
15x15o Ø15 cm.Per dimensionisuperiori si consiglia di
inserire un tubo di acciaio inox Ø 15 cm.
• Prevedere una camera ispezionabile alla base per la
pulizia annuale
• Eseguireil raccordo allacanna fumariaa tenuta(sigillato
o con guarnizioni)
• La canna fumaria deve rispondere alle norme vigenti
UNI 9615 e UNI 9731

9
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
2.5 - VERSIONE DA INCASSO
(CON BASAMENTO DI ESTRAZIONE)
L’ECOFIRE può essere corredata di un basamento con
guide scorrevoli nel caso di installazione in strutture di
rivestimento in marmo o altro materiale. In questo modo
è possibile estrarre l’apparecchiatura per i normali
interventi di ispezione e controllo delle parti meccaniche
ed elettriche.
Il basamento d’estrazione ECOFIRE è corredato di:
• TELAIO BASAMENTO D’ESTRAZIONE STUFA
(A) (Fig. 16)
• SUPPORTOTRAMOGGIACARICAPELLETS(B)(Fig.16)
• SCIVOLO AD INCLINAZIONE VARIABILE (C)(Fig. 16)
• ATTACCO POSTERIORE VERTICALE DI SCARICO
FUMI (K) Ø 80 mm (Fig. 16)
• SPINA PRESA DI CORRENTE (M) (Fig. 16)
• CORNICI LATERALI (R) DI ADATTAMENTO AL
RIVESTIMENTO (Fig. 22)
Per l’installazione procedere come segue:
1) Prima di fissare il basamento al pavimento rimuovere
le due viti (F) posteriori di blocco necessarie per il
trasporto.(Fig. 16)
2) Pervariare l’altezzadellastufa agiresugliappositi bulloni
(D) posti sui montanti esterni del telaio. (Fig.17)
3) Agire sui piedini a zampa d’oca (S) avvitando o svitando
per livellare il telaio. (Fig.17)
N.B. il filo inferiore della stufa deve sovrastare di
almeno 1 cm il piano in marmo del rivestimento.
4) Fissare i piedini (E) del basamento con robusti tasselli
ad espansione in acciaio Ø 8 mm. (Fig. 17)
5) Collegare il collettore di scarico (A) (Fig. 15) al condotto
uscita fumi secondo le prescrizioni riportate al punto 2.4
6) Realizzare la presa di aria comburente secondo quanto
indicato al punto 2.3 (Vedi Fig. 15)
7) Prevederel’arrivo dellalinea elettricasul retrodella stufa
(M) (Fig. 16)
8) Variare l’altezza della tramoggia agendo sui bulloni (G).
(Fig. 19)
9) Variare l’inclinazione della tramoggia agendo sui bulloni
(H).(Fig. 19)
10)Adattareloscivolo allacontrocappa regolandolelamiere
a cannocchiale (I) e il frontalino (L). (Fig. 19)
11)Realizzareunagrigliadiaerazioneerecuperocalorenella
partealta dellacontrocappa
N.B. La tramoggia di caricamento con il supporto a
bandiera viene consegnata montata a sinistra; è
possibile il posizionamento a destra agendo sui
bulloni (G) (Fig. 19)
Nella soluzione con caricamento frontale il
supportoabandieraè fissato nella parte anteriore.
Fig. 15
Fig. 16
Fig. 17

10
INSTALLATORE
Fig. 18
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
Per l’estrazione procedere come segue:
1) Dopoaverdisinseritolastufacomedescrittoalpuntoseguente,
è possibile fare scorrere in avanti l’apparecchiatura agendo
con le due maniglie (X) (Y) come da disegno. (Fig. 20)
Incastrare le maniglie nelle due asole, inserirle in posizione
orizzontale,ruotarleinsensoverticaleetirarelastufainavanti.
2) Per disinserire la stufa agire sulla chiavetta (Z) (Figg. 18-20);
• premereafondoegirareinsensoantiorariopersganciare
la stufa (chiavetta da posizione orizzontale a verticale)
• premere a fondo e girare in senso orario per fissare la
stufa(chiavetta da posizione verticale a orizzontale)
Attenzione! Contali operazioni si aggancia osi sgancia la
stufa dal retro del basamento fisso (J) e
contemporaneamentesiagiscesuunmicrointerruttoredi
sicurezza(W)cheattivaodisattival’alimentazioneelettrica.
2.5.1 - MONTAGGIO CORNICE FRONTALE
• I due fianchi forati (R) vanno fissati all'interno delle due
colonne laterali incollandoli al marmo mediante due
strisce di silicone. (Fig. 23)
• I due tegoli di lamiera (L1) vanno fissati con due viti
autofilettantisui fianchiin bassodell’ECOFIRE , in modo
da coprire alla vista le guide di scorrimento.
Particolare (Fig. 22)
Eventuali travi in legno situati al di sopra dell’ECOFIRE
vannoprotetteconmaterialeignifugo.(es:pannellolegno-
cemento)
Fig. 19 Fig. 23
Fig. 21
Fig. 22
Fig. 20

11
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
2.6 - MONTAGGIO CERAMICHE
mod. GINEVRA
Si consiglia di montare la stufa GINEVRA a secco per
posizionare nel miglior modo possibile l’ECOFIRE e tutti i
pezzi del rivestimento ceramico (Fig. 2.6-1). Per far ciò
seguireattentamentel’ordine numericoprogressivo indicato
nellefigure delpresente libretto.
•ATTENZIONE:
Leggere differenze di tonalità sono da considerarsi
caratteristica propria dellamaiolica. L’azienda non siassume
responsabilità su eventuali contestazioni a montaggio
eseguito.
Per il montaggio procedere come segue:
1) (Fig. 2.6-2) Posizionareil basamento (1,2)e fissarlo con
delcemento o colla per piastrelle.
Posizionare il piano in ceramica (3) dopo aver disposto
dei punti di silicone sul basamento lungo il perimetro
interno. Verificare che il piano sia in bolla e centrato
rispetto il basamento stesso.
Collocare il telaio (4) internamente al basamento come
indicato a disegno, verificare l’altezza e la messa in
bolla.Per regolare l’altezza del telaio agire sulle viti dei
piedini.
Fig. 2.6-2
5
1
2
3
4
10
6
7
8
11
12
14
13
9
6
10
A
1
2
3
4
SILICONE
TRASPARENTE
Fig. 2.6-1

12
INSTALLATORE
2) (Fig.2.6-3)Posizionarel’ECOFIRE(5)all’internodeltelaio.
Verificare che sia più alto di 5 mm rispetto al piano (3)
vediparticolare(A)echeilfrontaleinghisasiaafiloesterno
dellecolonne (6).
Disporre dei punti di silicone nella sede ricavata per le
colonne(6)suiquattroangolidelpiano(3),doveandranno
adappoggiarsi.
N.B. non disporre il silicone lungo l’incavo laterale Dx e
Sx del piano dove andranno ad appoggiare i fianchi (10).
3) (Fig. 2.6-4) Per fissarelecolonne (6)posizionare le alette
delle staffe (8) in dotazione sui due fori delle stesse (6) e
avvitarleparzialmentecon levitisugli angolidel telaio (4).
Regolare l’altezza dell’anello superiore del telaio (4)
portandoloall’altezza dellecolonne (6).
Disporredeipuntidisiliconerossonell’incavodellecolonne
anterioriquindiunire l’architrave(7).
Primadibloccarelevitiregolarelaposizione:dellecolonne
(6) con la lunghezza dell’architrave (7) lasciando 3 mm
d’aria con la facciata dell’ecofire; dei fianchi e dello
schienale (9) poì fissarlo con le viti in dotazione.
Verificare che lateralmente tra le colonne (6) e i fianchi
(10) ci sia almeno 2 mm d’aria, per poter togliere
agevolmentei fianchinel casodi intervento sull’ecofire.
Perregolarel’allineamento deifianchi(10)con lecolonne
(6) agire sullesquadrette(8A)poste lateralmentealtelaio
(4) Part. C.
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
Fig. 2.6-3
Fig. 2.6-4
6
3
6
5
41 0,5 56,3
1,5
Part. A
6
7
9
8
10
8A
8A
8A
Part. C
SILICONE
ROSSO

13
INSTALLATORE
2 - ECOFIRE: ISTRUZIONI DI MONTAGGIO
4) (Fig. 2.6-5) Disporre sulle quattro teste delle colonne (6)
deipunti di silicone. Quindi posizionare il piano
superiore(11) e successivamente registrarelesquadrette
(A) portandole a contatto con il piano (11) Part. E.
Infilare le due aste (T) dei raschiatori per la pulizzia
dell’ecofireattraversole asoleeinfilandole neidue fori(X
- Y) sulla caldaia dell’ecofire, Part. D.
Quindiavvitarelestesseairaschiatori(Z)internialloscambiatore,
dopoavertoltoloschienaledifondoinghisa.
5) (Fig. 2.6-6) Collocare la prolunga (12) sopra il serbatoio
dell’Ecofire.
Posizionarelespalle laterali (10),inserendola testasotto
al piano superiore (11), ruotare la spalla ed incastrarla
nell’incavo del piano inferiore (3), quindi verificare
l’allineamento con le colonne (6).
Disporre dei punti di silicone sopra il piano (11) in
corrispondenza del bordo interno della cupola (13)
centrandola lateralmente eposizionando ilsuo frontalino
a filo interno delle asole del piano (11).
Posizionarequindi il coperchio (14) nellasua sede.
N.B. Attraverso questa apertura verrà effettuato il
caricamento del pellets.
Carteggiarelepartiincementoeapplicareunaggrappante
prima di tingere la superficie.
Fig. 2.6-5
Fig. 2.6-6
6
11
T
A
A
A
Z
X
Y
Part. D
Part. E
SILICONE
TRA SPARE NTE
3
10
11
14
13
10
12

14
UTENTE
3 - ECOFIRE: USO
3.1 - DESCRIZIONE FUNZIONAMENTO
DELLA STUFA
3.1.1 - FASE AVVIO (durata circa 18 minuti)
ACCENSIONE AUTOMATICA:
Spostarel'interruttore(Z) dallaposizionecentralespento (OFF)
versodestrasullaposizionedilavoro(P)(PELLETS)(Fig.24).
Laspialuminosa diAVVIO(GIALLA)resteràaccesapercirca
18 minuti. In questo lasso di tempo la stufa si porterà
automaticamentein temperatura.
Lafiammasisvilupperànelgirodicirca4minutiperl’avvenuta
accensione della resistenza.
LaregolazionedellaquantitàdiovuliinfasediAVVIOègestita
dallascheda;soloalterminedellafasediAVVIOsaràpossibile
regolarela stufa in base alle proprie esigenze.
ACCENSIONE MANUALE:
L'accensionedellastufapuòavveniremanualmenteutilizzando
una zolletta di accendi fuoco ecologico (Fig. 25). Collocare
una zolletta nel braciere, incendiarla con un fiammifero e
immettere mezzo pugno di ovuli di legno nel braciere, quindi
chiudere la portina e attivare il funzionamento automatico
portandol'interruttore(Z)inposizione(P).
N.B. Per accendere il fuoco non usare mai alcool,
benzina, kerosene o altri combustibili
liquidi. Tenere gli stessi lontano dal fuoco.
Non utilizzare zollette accendi-fuoco
derivate dal petrolio o di origine chimica.
Fig. 24
Fig. 26
Fig. 25
ACCENSIONE CON TIMER:
L'accensionedellastufapuòavvenireancheutilizzandoiltimer
opzionale. Per tali funzioni vedere libretto orologio
programmatoreallegato.
3.1.2 - FASE LAVORO
Dopo circa 18 minuti dall’accensione, la stufa entrerà
automaticamenteinfaseLAVORO(spia verde accesa).
Tale passaggio da faseAVVIO a fase LAVORO è vincolato
dal consenso di una sonda di minima fumi (rif. F 4.1.6) che
rileveràla temperatura di esercizio caldaia di circa 46°C.
Infase LAVOROsaràpossibile regolare:
• lapotenzatermicadella stufada2000 a9500kcal/hcirca
(pomoloA)
• l’impostazione di una temperatura ambiente desiderata
(pomoloX)
• la velocità del ventilatore scambiatore per l’aria calda
(pomoloY)
Funzionamento:
•Potenziometro A:con questoregolatore si imposterà la
velocità di carica del pellet in 6 posizioni da 0,5 a 2,5 kg/
hedin parallelola velocitàdelmotore espulsionefumi; la
spia di carica rossa lampeggerà ad intermittenza
segnalandol’azionamento dellacoclea.
•Potenziometro X:rilevando latemperatura dalpannello
comandisarà possibile impostareil termostatoambiente
posizionandoAalmeno alla 3aposizioneo superioreedX
secondo le esigenze del locale da riscaldare (da 15°C a
35°C); una volta raggiunta la temperatura ambiente
impostata, la stufa si posizionerà automaticamente in
seconda posizione (led acceso in fig. 26).
n.b.: per ottenere i consumi minimi (consumo 0.6 kg/h) si
consiglia di non far intervenire il termostato ambiente X
posizionandoloa 35°C edi portareAalminimo(posizione1).
•Potenziometro Y: il ventilatore aria calda si azionerà
automaticamenteconilconsenso di unasondadiminima
tarata a 46°C (rif. G 4.1.7) e potrà essere regolato in 6
velocità.Attenzione: in caso di superamento di 110 °C il
ventilatoresiimposteràautomaticamente al massimoper
smaltire il calore accumulato (intervento di sicurezza rif.
H 4.1.7) per poi rientrare nella posizione impostata.
RESETSTUFA
(operazione di ripristino delle funzioni elettriche)
L’interruttore (Z) deve essere tenuto per qualche
secondo in posizione centrale (OFF) prima di
iniziare la fase di accensione oppure in caso di
blocco stufa. (eventualmente scollegare anche la
spina elettrica)

15
UTENTE
3 - ECOFIRE: USO
Fig. 27
3.1.3 - SPEGNIMENTO STUFA
Riportarel'interruttore(Z)inposizioneOFFcentrale.Lacoclea
di caricamento pellet si fermerà e gli altri motori verranno
fermati dai rispettivi termostati di minima dopo un’ora circa,
a ciclo di lavaggio ultimato e stufa fredda (<45°C).
N.B. Non disconnettere la presa elettrica per spegnere
la stufa. Lasciare ultimare il ciclo automatico di
spegnimento. Il funzionamento protratto del
ventilatore di scarico fumi è normale.
3.2 - ALIMENTAZIONE A LEGNA (Fig.27)
• La stufa è predisposta anche per utilizzare legna come
combustibile. L'introduzione della legna, chiaramente,
sarà manuale e con intervalli di tempo dettati dalla
qualità e dalle dimensioni della stessa.
• La stufa può essere accesa manualmente o
automaticamente,usando pellets,e poicaricata dilegna
infaselavoro.
• Utilizzando la legna è necessario regolare il pomello di
sinistra (A) (Fig.26) (cheagirà solosul ventilatorefumi e
sull’ariacomburente) nelle posizioni:
• a metà (posizione 3 - 4) con un pezzo piccolo di
legna
• verso il massimo (posizione 5 - 6) con più pezzi o
con un pezzo grande di legna.
3.2.1 - ACCENSIONE MANUALE CON LEGNA
Peraccendere il fuocoè preferibilel'utilizzo deipellet; inloro
mancanza si deve usare legna ben asciutta e di piccole
dimensioni.Portare l'interruttore(Z) dalla posizionecentrale
(OFF)allaposizione(L) legnaasinistra.Regolarelamanopola
(A)nellaterzaoquartaposizione e accenderemanualmente
il fuoco, usando se si preferisce delle zollette accendifuoco
di tipo ecologico.
Fig. 26
Fori post-combustione

16
UTENTE
3 - ECOFIRE: USO
3.3 - PULIZIA INTERNA FOCOLARE
La stufa necessita di una semplice ma frequente ed
accurata pulizia per poter garantire sempre un efficiente
rendimento ed un regolare funzionamento.
Eseguire la pulizia con l’apparecchiatura fredda:
OGNI GIORNO (Fig. 28)
Quotidianamente, ovvero ad ogni carica di ovuli,
asportare la cenere che si deposita nella parte
inferiore del focolare. Togliere il BRACIERE ed il
VASSOIO CENERI, pulire il vano sottostante il
braciere e la parete di fondo lungo la base e negli
angoli; pulire sotto la parte arrotondata del focolare
e, se necessario, il vetroceramico della portina.
Questa pulizia accurata ha lo scopo di assicurare
il libero afflusso dell'aria di combustione ai fori
del BRACIERE.
L'uso di un aspirapolvere può semplificare la pulizia
delle ceneri (utilizzare aspirapolvere adatti tipo
“bidone”, per aspirazione di particelle di una certa
dimensione).
OGNI 3 - 4 GIORNI (Fig. 29)
Sollevare e fare ricadere 1-2 volte le leve esterne del
raschiatore tubi come da (Fig. 29), dopo di che
effettuarel'aspirazionedellacenerelungolabasedella
paretedi fondo(come alpunto precedente).
Agire inoltre sul pomello situato in basso sulla destra
compiendo i movimenti illustrati in Fig.31. In questo
modo si aziona un meccanismo a pettine che pulisce
ifori passaggiofumi Adall’interno.
PERIODICAMENTE (Fig. 30)
Eseguire periodicamente una pulizia completa dello
SCAMBIATORE CALDAIA rimuovendo, a freddo, lo
schienale di fondo in ghisa.
Far presa sulle maniglie interne, sollevare e ruotare
verso l’esterno la piastra.
Raschiarele paretied itubi interni delloscambiatore.
Accertarsiinfineche ifori(A)Fig.31dipassaggio fumi
siano liberi da depositi di cenere.
ATTENZIONE:
Verificare periodicamente la tenuta della portina
(non ci devono essere infiltrazioni d’aria tra
guarnizione di battuta della portina e guarnizione
inferiore del braciere).
In caso di mancata o inadeguata pulizia la stufa può
avere problemi di funzionalità quali:
• cattiva combustione
• annerimento del vetro
• intasamento del braciere con accumulo di ceneri e
pellet
• deposito di ceneri ed eccessive incrostazioni sullo
scambiatore con conseguente scarso rendimento.
Fig. 29
Fig. 31
Fig. 28
Fig. 30

17
UTENTE
3 - ECOFIRE: USO
3.4 - PULIZIA DEL VETRO
Sieffettuaconun pannoumido o conuna palladicarta di
giornale, inumidita e passata nella cenere, strofinando il
vetro fino alla pulizia completa. Si possono anche usare
deidetergentiadatti perlapulizia deifornida cucina.Non
pulire il vetro durante il funzionamento della stufa e non
utilizzarespugne abrasive.
3.5 - PULIZIA DELLA CANNA FUMARIA (Fig. 32)
Da effettuarsi almeno due volte all'anno, inizio e metà
stagione invernale, e comunque ogni volta che fosse
necessario.
Se esistono dei tratti orizzontali, é necessario verificare
e asportare l'eventuale deposito di cenere e fuliggine
prima che le stesse otturino il passaggio dei fumi.
Fig. 32

18
MANUTENTORE
4 - ECOFIRE: MANUTENZIONE
Fig. 33
Fig. 34
4.1 - DESCRIZIONE COMPONENTI INTERNI
DELLA STUFA
Gli interventi sui componenti interni dovranno essere
eseguiti unicamente da persone qualificate, ovvero
persone del settore tecnico quali bruciatoristi o
elettricisti che abbiano cognizioni tecniche di
combustione e di elettricità.
4.1.1 - ACCESSO ALLE PARTI INTERNE
Peraccedere aicomponenti internitogliere ipannelli laterali
dalla carenatura. I pannelli laterali posteriori (più larghi) si
tolgono svitando le viti dall’interno del serbatoio, mentre i
due pannelli laterali anteriori (più stretti)(versione Classic)
sono inseriti a baionetta e si tolgono facendo leva con un
cacciavite sulla parte alta del pannello stesso.
4.1.2 - MOTORE COCLEA (L) (Fig. 35)
Varia la potenzialità del focolare agendo sui cicli di lavoro
coclea e di conseguenza sulla carica del pellet:
MAX secondi : 1,6” di LAVORO di PAUSA~ 0,1” - 0,5”
MIN secondi : 1,6” di LAVORO di PAUSA ~ 6” - 8”
agendo sul pomello di sinistra (A) (Fig. 33).
Nelcasodibloccaggiodellacocleadicaricamento,sbloccare
la stessa agendo con le mani sul motore (L)
(Fig.35),facendoloruotareinsensoantiorario.Verificareche
coclea e albero motore siano serrati saldamente fra loro.
4.1.3 - VENTILATORE ESPULSIONE FUMI
(B) (Fig. 34)
Lavora collegato in parallelo alla coclea di caricamento e
varia la potenzialità di scarico dei fumi in conseguenza al
volumedifuocosecondolaregolazionedelpomolo(A).Inoltre
aspiraaria comburenteal focolare.
4.1.4 - VENTILATORE RISCALDAMENTO
AMBIENTE (C) (Fig.34)
Si avvia quando la struttura della stufa è calda mediante
un termostato N.A. (chiusura contatti a 46oC) che avvia il
ventilatore. È possibile variare la velocità di rotazione
agendo sul pomello destro ventilatore (Y) (Fig. 33), da un
MIN a un MAX.
Eseguire periodicamente una pulizia con aspirapolvere al
ventilatorericircoloariacaldatogliendolagrigliafrontaleinferiore.
4.1.5 - TERMOSTATI
VENTILATORE RISCALDAMENTO
Un primo termostato (tarato a 46oC) N.A. (G) (Fig. 34),
avviailventilatorequandolatemperaturadellacaldaiasupera
i46oC (anche durantela faseAvvio)e lospegne quandone
scende al di sotto.
Un secondo termostato (tarato a 110oC) N.A.(H) (Fig. 34),
ATTENZIONE: Disinserire sempre la spina della corrente
elettrica prima di accedere ai componenti interni
avviaautomaticamente il ventilatore allamassima velocità,
in presenza di temperature elevate nella struttura, per poi
tornarealla posizione preimpostata.
4.1.6 - TERMOSTATO TEMPERATURA MINIMA
FUMI (F) (Fig. 34) Tarato a 46oC - N.A.
Hala funzionedi dare il consenso allastufa peril passaggio
da fase “Avvio” a fase “Lavoro” e di fermare l’alimentazione
elettrica della stufa quando la temperatura della caldaia
scende sotto i 46oC.
4.1.7 - PRESSOSTATO (D) (Fig. 34)
UnpressostatotipoDUNGSmodelloLGWA1(D)(Fig.34)tarato
a5mmCAinposizioneverticaleN.A.controlla la depressione
che si crea sull’aspirazione del ventilatore e chiude il circuito
elettrico di alimentazione del motoriduttore coclea di
caricamento. Se lo scarico fumi è tappato, se lo scambiatore
è intasato o il ventilatore fumi si guasta, il pressostato blocca
la coclea di caricamento (intervento di sicurezza).

19
MANUTENTORE
4 - ECOFIRE: MANUTENZIONE
Fig. 36
Fig. 35
4.1.8 - TERMOSTATO DI SICUREZZA CON
RIARMO MANUALE
Inpresenza di surriscaldamentodella caldaia un termostato
tarato a 145o C N.C. (I) (Fig. 34) apre i contatti elettrici e
blocca la coclea di caricamento degli ovuli.
Quandodetto termostatointerviene ènecessario rimuovere
le cause che provocano il surriscaldamento (mancato
funzionamento del ventilatore di riscaldamento,
sovralimentazione,ecc.).
Affinché la stufa riprenda a funzionare è necessario
riarmareiltermostato,premendol’appositopulsanterosso
di riarmo.
4.1.9 - TERMOSTATO AMBIENTE
Regolando il pomello (X) (Fig. 33) si potrà impostare la
temperatura max ambiente desiderata. Una volta raggiunta
tale temperatura (rilevata attraverso il sensore (k)), la stufa
andrà automaticamente a regime inferiore (2° posizione di
carica Pellets) fino al richiamo di nuova potenza.
4.1.10 - CONDENSATORE VENTILATORE FUMI
Si trova sul lato destro (M) (Fig. 35).
4.1.11 - SCHEDA ELETTRICA
Si trova sul fianco destro (O) (Fig. 36) ed è protetta da un
coperchio metallico.
Togliendo il coperchio troviamo scheda elettrica e relative
morsettiere ed innesto; vicino alla morsettiera verde sulla
destra si trova un fusibile di protezione da 2A cui si accede
togliendoil coperchiodel portafusibile.
4.1.12- RESISTENZA ELETTRICA DI
ACCENSIONE (Fig. 37)
L’innescodellacombustioneavvieneautomaticamentegrazie
aduna resistenza elettrica. La resistenzaelettrica è inserita
inun condottoposizionato sottoil braciereed hala funzione
disurriscaldarepartedell’aria aspirata dalventilatorefumied
immetterlanelbraciereincendiandoipelletsinessocontenuti.
Fase Avvio:
La resistenza verrà attivata subito in accensione
(posizione interruttore P), e rimarrà accesa per circa
7 minuti, spegnendosi poi automaticamente. La
fiammasiattiveràdopocirca4-6minutidall’accensione.
Sostituzione:
Per quanto riguarda l’eventuale sostituzione della
resistenza riscaldante, essendo anche questa da
considerarsi materiale di usura, sarà sufficiente
estrarre la resistenza dal canotto che la contiene
agendofrontalmente:toglierelagrigliainferioreesfilare
il particolare verso sx dopo aver svitato la vite di
fissaggio.
Attenzione: verificare l’allineamento fori del sistema
(vediFig.37)
Caratteristiche elettriche resistenza: 350W - 230 V Fig. 37
resistenza
vite di fissaggio
PIANTA
SEZIONE
NO
asse di allineamento fori

20
MANUTENTORE
4 - ECOFIRE: MANUTENZIONE
4.2 - REGOLAZIONE CARICA PELLETS
Sul retro del pannello di comando anteriore (Fig. 38) sono
presenti due potenziometri che consentono la regolazione
dellacaricapelletsapotenzamassimaeminimamodificando
lapausa dilavoro del motoriduttore.
•trimmer MIN (SOPRA):
con rotazione in senso orario diminuisce la pausa da 6"
a4",consentendol'aumento dellaportatadi combustibile
alla potenza minima (prima posizione).
•trimmer MAX (SOTTO):
con rotazione in senso orario diminuisce la pausa da
0,5" a 0,1", consentendo l'aumento della portata di
combustibile alla potenza massima (sesta posizione).
4.3 - MORSETTIERA “PONTE VARIABILE”
La morsettiera“PONTEVARIABILE” a 3posizionipresente
sulla scheda elettronica permette di variare la tensione
nominale al motore espulsione fumi.
Va modificata come da schema nel caso di insufficiente
espulsionedeifumiperpercorsitortuosiolunghi del condotto
o per bilanciare la tensione della linea elettrica in ingresso.
• ponticello 1 tensione nominale (standard)
• ponticello 2 tensione nominale + 4%
• ponticello 3 tensione nominale + 8%
Fig. 38 RETRO PANNELLO
