Palram Arcadia 5000 User manual

Arcadia 5000 - Carport
Approx. Dim.
502L x 362W x 242H cm / 197.6"L x 142.5"W x 95.3"H
Assembly Instructions
13.05_Languages_75527
www.palramapplications.com
After Sale Service
Email: customer.ser[email protected]
USA 877-627-8476 England 01302-380775 France 0169-791-094
Canada 1 800-866-5749 Germany 0180-522-8778 International [phone]

242 cm
95.3”
195 cm
76.8”
501 cm / 197.2”
214 cm / 84.3”
363 cm / 142.9”
325 cm / 130”

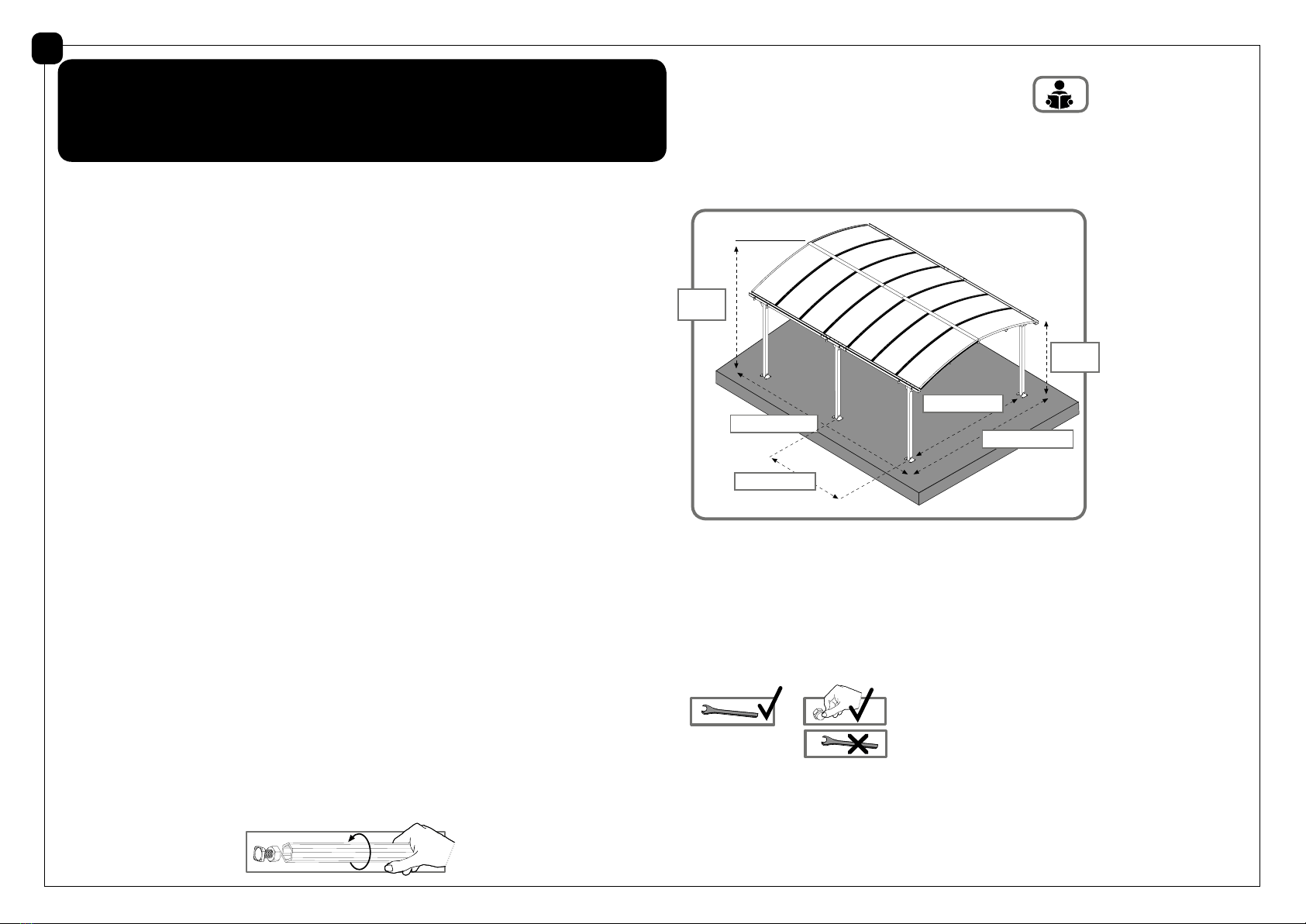

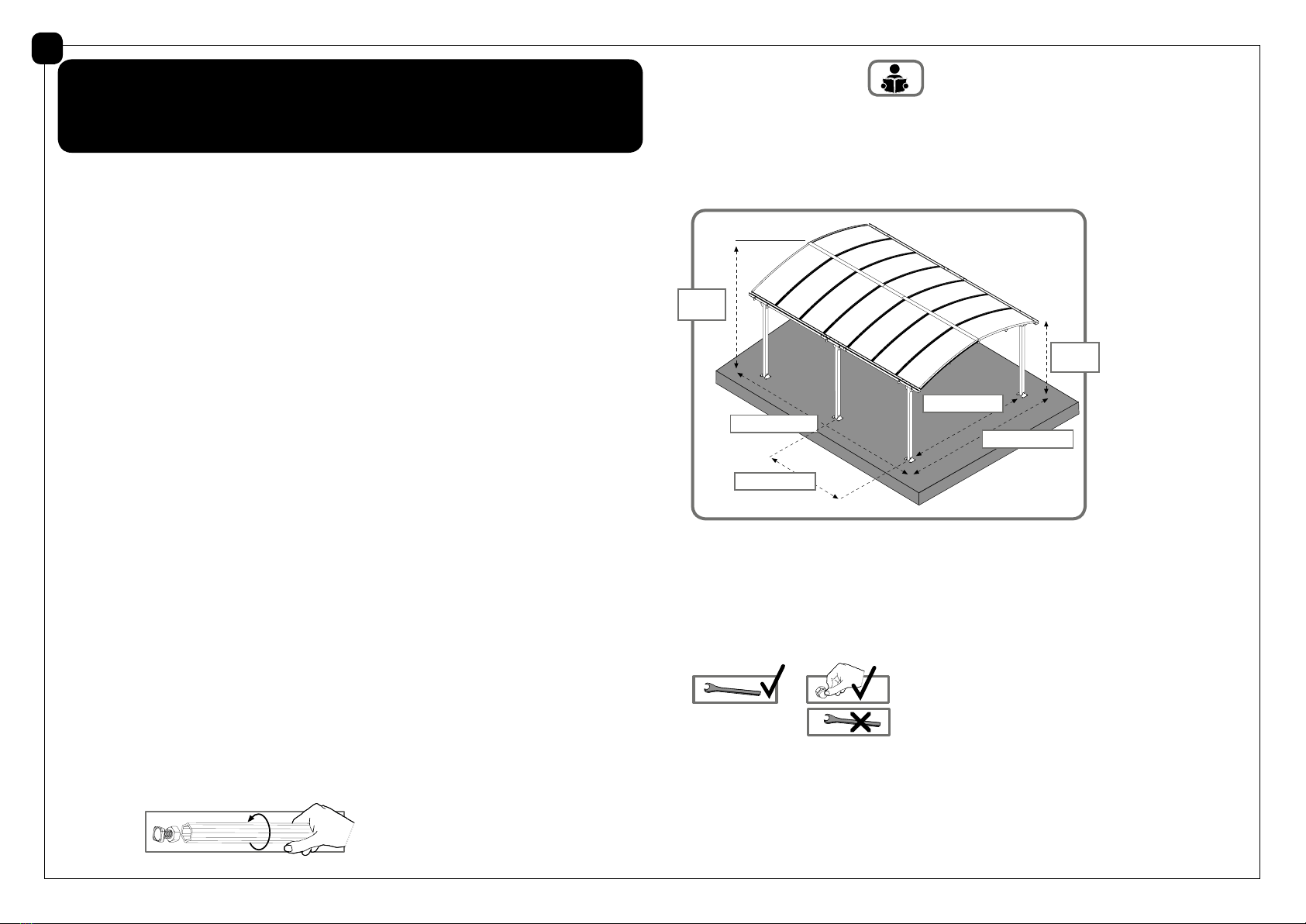

IMPORTANT
Please read these instructions carefully before you start to assemble this greenhouse.
Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.
» Care and Safety advice
•Please follow the instructions as listed in this manual.

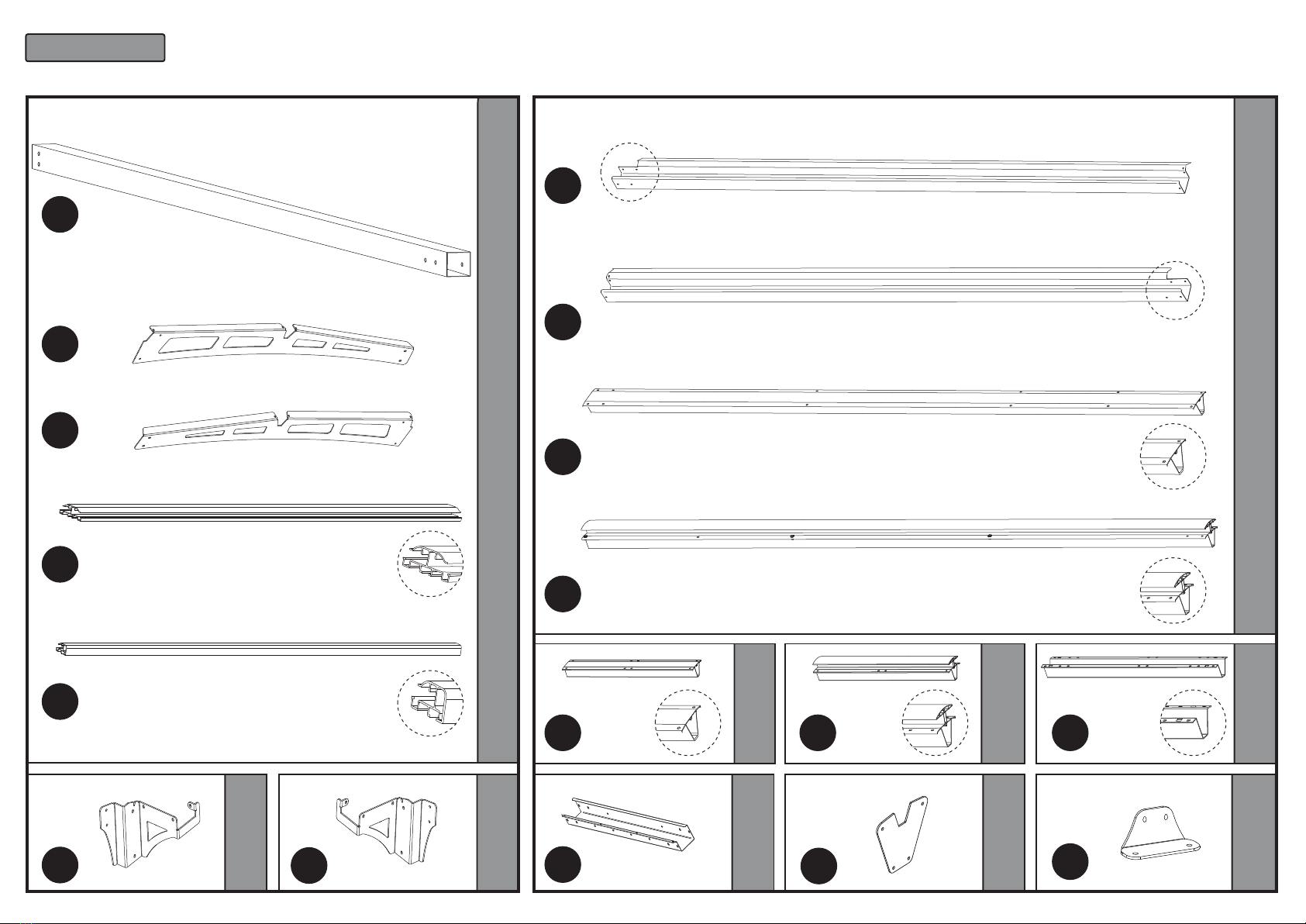

•Sort the parts and check against the list of contents.
•For safety purposes we strongly recommend that the product will be assembled
by at least two people.
•Some parts have metal edges. Please be careful when handling components.
Always wear gloves, shoes and safety goggles during assembly.
•Do not attempt to assemble the carport in windy or wet conditions.
•Dispose of all plastic bags safely – keep them out of reach of small children.
•Keep children away from the assembly area.
•Do not attempt to assemble the carport if you are tired, have taken drugs,
medications or alcohol, or if you are prone to dizzy spells.
•When using a stepladder or power tools, ensure that you are follow the
manufacturer’s safety advice.
•Do not climb or stand on the roof.
•Heavy articles should not be leaned against the poles.
•Do not hang or lay on part 216.
•Please consult your local authorities if any permits are required to erect carport.
•Keep roof and gutters clean of snow, durt & leaves.
•Heavy amounts of snow on roof can damage the carport making it unsafe to
stand below or nearby.
•This product was designed and produced to be a carport only.
» Some versions of this carport are painted.
If color was scratched during assembly it can be fixed with the following tints:
Gray – RAL 7012
» Cleaning instructions
When your carport needs cleaning, use a mild detergent solution and rinse with
cold clean water.
Do not use acetone, abrasive cleaners, or others special detergents to clean the panel.
» Before stating assembly
•This carport must be assembled on a solid base (such as concrete or asphalt).
•Choose your site carefully before beginning assembly. Site surface (mainly below poles)
needs to be level.
•During assembly use a soft platform below the parts to avoid scratches and damages.
» TOO1
EN
» Notes (by steps)

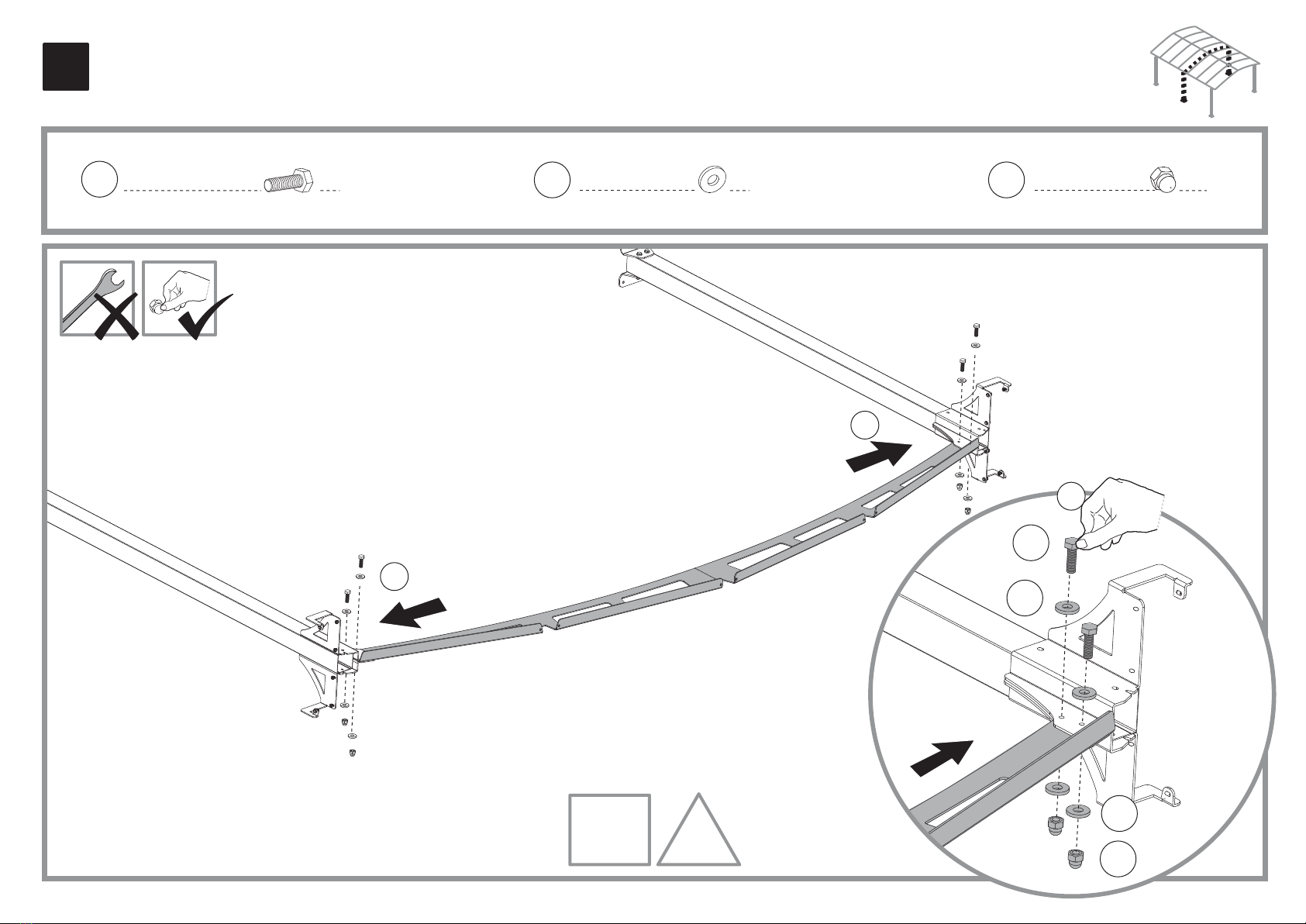

Step 7: Screw 4000 intended to keep the parts (gable) stable
till gutters will be assembled. If a third person can hold the
parts till step 8, this screw can be assembled with all the
others at step 33.
During assembly some screws are fastened fully by wrench
while others are fastened just after the whole carport is
assembled and leveled (step 21).
Tighten all screws when completing assembly.
Notice the marks on each step:
Approx.
Dim.

a Hinweise (nach Schritten)
Schritt 7: Schraube Nr. 4000 dient dazu, die Teile (Giebel) stabil zu halten,
bis die Regenrinnen montiert werden. Wenn eine dritte Person diese Teile
halten kann, bis Schritt 8 ausgeführt wurde, kann diese Schraube zusammen
mit den anderen in Schritt 33 eingeschraubt werden.
a Während des Aufbaus werden einige Schrauben mit Hilfe
eines Schraubenschlüssels festgezogen, während andere erst
nach dem Aufbau und der Justierung des gesamten Carports
festgezogen werden.
Alle Schrauben befestigen nach dem abschluss der Montage
Achten Sie auf die Zeichen neben jedem Schritt:
WICHTIG
Bitte lessen Sie diese Anweisung sorgfältig durch, bevor Sie mit dem Aufbau des Carports beginnen.
Bitte führen Sie die Schritte in der Reihenfolge aus, in der sie in der Anweisung aufgeführt sind.
Heben Sie diese Anweisung an einem sicheren Ort für zukünftige Verwendung auf.
a Pflege- und Sicherheitshinweise
lBitte folgen Sie den in diesem Handbuch aufgeführten Anweisungen.
lSortieren Sie die Teile und überprüfen sie anhand des Inhaltsverzeichnises auf Vollständigkeit.
lAus Sicherheitsgründen empfehlen wir, das Produkt nicht alleine zusammenzubauen.
lEinige Teile besitzen Kanten aus Metall. Seien Sie vorsichtig, wenn Sie diese Teile
zusammenbauen. Tragen Sie während des Aufbaus immer Handschuhe, Schuhe und Schutzbrillen.
lVersuchen Sie nicht, den Carport bei windigen oder feuchten Wetterverhältnissen zusammenzubauen.
lEntsorgen Sie die Plastikbeutel vorschriftsgemäss – und achten Sie darauf, dass sie nicht
in Reichweite von Kindern kommen.
lHalten Sie Kinder während des Aufbaus vom Carport fern.
lVersuchen Sie nicht, den Carport aufzubauen, wenn Sie müde sind, Drogen, Medikamente
oder Alkohol zu sich genommen haben oder zu Schwindelanfällen neigen.
lWenn Sie eine Stufenleiter oder Elektrowerkzeuge benutzen, achten Sie darauf, die
Sicherheitshinweise des Herstellers zu befolgen.
lKlettern Sie nicht auf das Dach. Es sollten keine schweren Gegenstände gegen die
Stangen gelehnt werden.
lHängen oder legen Sie nichts auf Teil Nr. 216.
lBitte wenden Sie sich an Ihre Kommunalbehörde, falls der Aufbau des Carports eine
Genehmigung benötigen sollte.
lHalten Sie das Dach und die Dachrinnen frei von Schnee, Dreck und Blättern.
lGrosse Mengen von Schnee auf dem Dach können den Carport beschädigen und dazu
führen, dass es nicht mehr sicher ist, unter oder neben ihm zu stehen.
lDieses Produkt ist nur dazu geeignet, als Carport benutzt zu werden.
a Einige Versionen dieses Carports sind farblich lackiert.
Wenn die Lackierung durch den Aufbau verkratzt sein sollte, kann sie mit folgenden
Farben ausgebessert werden: Grau – RAL 7012
a Reinigungsanweisungen
Wenn Ihr Carport gereinigt werden muss, benutzen Sie eine milde Reinigungslösung und
spülen ihn danach mit sauberem Wasser ab. Sie sollten zum Reinigen der Platten weder Azeton,
scheuernde Reinigungsmittel noch andere spezielle Reinigungsmittel benutzen.
a Vor Beginn des Aufbaus
lDieser Carport muss auf einem festen Untergrund (wie Beton oder Asphalt) aufgebaut werden.
lWählen Sie die Stelle sorgfältig, bevor Sie mit dem Aufbau beginnen.
Der Untergrund (besonders unter den Stangen) muss eben sein.
lWährend des Aufbaus sollten Sie die Teile auf einen weichen Untergrund legen, um Kratzer
und Schäden zu vermeiden.
a TOO1
DE
242 cm
95.3”
195 cm
76.8”
501 cm / 197.2”
214 cm / 84.3”
363 cm / 142.9”
325 cm / 130”
Approx. Dim.

IMPORTANT
Veuillez lire attentivement ces instructions avant de commencer le montage de votre abri de voiture.
Veillez à réaliser les différentes étapes dans l'ordre indiqué par ce guide d'assemblage.
Gardez ce guide d'assemblage en lieu sûr pour pouvoir vous y référer ultérieurement.
» Consignes de sécurité
•Veuillez suivre les instructions selon leur ordre d'apparition dans ce manuel.
•Organisez les différentes pièces et vérifiez que tout y est en les comparant avec la liste
indiquée dans le manuel.
•Pour des raisons de sécurité, il est vivement recommandé d'être au moins deux personnes
pour réaliser le montage de l'abri.
•Certaines pièces ont des bords métalliques. Manipulez donc les composants avec
prudence.Portez toujours des gants, chaussures et lunettes de protection pendant le montage.
•N'essayez pas de monter l'abri de voiture s'il y a du vent ou si le temps est humide.
•Respectez les règles de sécurité pour jeter tous les emballages en plastique – maintenez-
les hors de portée des enfants.
•Eloignez les enfants de la zone d'assemblage.
•N'essayez pas de monter l'abri de voiture si vous êtes fatigué, si vous êtes sous l'effet de
drogues, de médicaments ou d'alcool, ou si vous êtes sujet aux vertiges.
•Si vous utilisez un escabeau ou des outils électriques, assurez-vous de respecter les
consignes de sécurité indiquées par le fabricant.
•Ne grimpez pas sur le toit et ne vous mettez pas debout dessus.
•Aucun article lourd ne doit être appuyé contre les montants.
•Ne prenez pas appui sur la pièce 216.
•Consultez les autorités locales afin de savoir si un permis est nécessaire à l'installation de
votre abri de voiture.
•Maintenez le toit et les gouttières dégagés de toute neige, saletés et feuilles.
•De grandes quantités de neige cumulées sur le toit peuvent endommager l'abri de voiture
et rendre dangereux le fait de se trouver dessous ou à proximité.
•Ce produit a été conçu et fabriqué pour être utilisé exclusivement comme abri de voiture.
Si la couleur a été griffé au cours de l’assemblage, il peut être fixé avec les teintes suivantes
Gris – RAL 7012
» Instructions de nettoyage
Pour nettoyer votre abri de voiture, utilisez une solution détergente douce et rincez à l'eau
claire et froide. Ne pas utiliser d'acétone, d'abrasifs ni autres détergents spéciaux pour laver les
panneaux.
» Avant de commencer l'assemblage
•Cet abri de voiture doit être monté sur une base solide (par ex. béton ou asphalte).
•Choisissez le lieu de son installation avec soin avant de commencer le montage. La surface
du site en question (surtout entre les montants) doit être plane.
•Pendant l'assemblage, utilisez une plateforme douce sous les pièces pour éviter de les
rayer ou de les abîmer.
» TOO1
FR
» Remarques (à la procédure par étapes)
Etape 7: La vis 4000 est destinée à stabiliser les pièces (pignons)
jusqu'à ce que le toit soit mis en place. Si une troisième personne
peut soutenir les pièces jusqu'à l'étape 8, cette vis peut être introduite
avec toutes les autres à l'étape 33.
Pendant l’assemblage, certaines vis peuvent être serrées à
fond à l’aide d’une clé tandis que d’autres ne sont à serrer
qu’une fois que l’abri de voiture est entièrement monté et
mis à niveau (étape 22).
Serrez toutes les vis après avoir achever l’assemblage.
Tenez compte des pictogrammes ajoutés à chaque étape :
242 cm
95.3”
195 cm
76.8”
501 cm / 197.2”
214 cm / 84.3”
363 cm / 142.9”
325 cm / 130”
Approx. Dim.

ES
» Advertencia de Prevención y Seguridad
lSigan las instrucciones en el orden especificado en este manual.
lOrdenen las partes y compruébenlas con la lista de componentes.
lPor razones de seguridad, les recomendamos enérgicamente que en el montaje del
producto intervengan al menos dos personas.
lAlgunas partes tienen bordes metálicos. Tengan cuidado cuando manipulen estos compo
nentes. Llevar siempre guantes, calzado y gafas de seguridad durante el montaje.
lNo intenten montar el cobertizo en condiciones de viento y humedad.
lDesháganse de forma segura de las embalajes de plástico – manténganlos fuera del
alcance de los niños.
lMantengan a los niños alejados de la zona de montaje.
lNo intenten montar el cobertizo si estuvieran cansados, si hubieran ingerido drogas,
fármacos o alcohol, o si fueran propensos a sufrir mareos.
lCuando utilicen una escalera o herramientas eléctricas, asegúrense de estar siguiendo
las instrucciones de seguridad del fabricante.
lNo se suban ni permanezcan sobre el techo.
lNo deberán apoyarse objetos muy pesados sobre los pilares.
lNo colgar ni tender nada sobre el componente 216.
lConsulten a las autoridades locales por si fuera necesario algún tipo de permiso para
construir un cobertizo.
lMantengan el techo y los canalones limpios de nieve, suciedad y hojas.
lLa existencia de grandes cantidades de nieve sobre el techo podrían dañar
irreparablemente el cobertizo, dejándolo inutilizable e inseguro.
lEste producto ha sido diseñado y fabricado para servir únicamente como cobertizo.
» Algunas versiones de este cobertizo incluyen pintura.
Si se produjera algún desperfecto en la pintura durante el montaje, podrá repararse con
las siguientes tinturas: Gris – RAL 7012
» Instrucciones de limpieza
Cuando procedan a la limpieza del cobertizo, utilicen detergentes suaves y aclaren con agua
fría y limpia. No apliquen acetona, sustancias abrasivas ni otros detergentes especiales para
limpiar los paneles.
» Antes de proceder al montaje
lEste cobertizo deberá construirse sobre una base sólida (como por ejemplo hormigón o asfalto).
lEscojan cuidadosamente el lugar antes de proceder al montaje. Es necesario que la
superficie de ese lugar esté nivelada (principalmente en el lugar de fijación de los pilares).
lDurante el ensamblaje disponer los componentes sobre una cubierta blanda para evitar
arañazos y daños.
» T001
IMPORTANTE
Antes de proceder al montaje del cobertizo lean atentamente estas instrucciones.
Les recomendamos que sigan los pasos en el orden indicado en estas instrucciones.
Guarden estas instrucciones en un lugar seguro para consultas futuras.
» Notas (por pasos)
Paso 7: Fijar con tornillos tipo 4000 solamente para mantener las partes
(escuadras) estables hasta el montaje de los canalones. Si una tercera persona
pudiera sujetar las partes hasta el paso 8, podrán fijarse también con el resto de
componentes en el paso 33.
Si la superficie no estuviera totalmente nivelada, podrá
colocarse un dispositivo (calzo) 2026 debajo del componente
212 en la sección inferior.
Apriete todos los tornillos de montaje al completar
Fíjese en las marcas de cada paso:
242 cm
95.3”
195 cm
76.8”
501 cm / 197.2”
214 cm / 84.3”
363 cm / 142.9”
325 cm / 130”
Approx. Dim.

Le montage de cet abri de voiture doit être
réalisé sur une base solide, par exemple du
béton. A défaut de base solide, le montage
nécessite le coulage de fondations préalables
à base de béton et de métal, comme indiqué
sur le schéma.
FRDE Dieser Carport sollte auf einem festen
Untergrund (wie zum Beispiel einer
Betonfläche) aufgebaut werden. Ohne festen
Untergrund benötigen Sie ein Vorfundament,
dass aus Beton und Metall besteht, wie in
folgender Abbildung gezeigt.
EN This carport should be assembled on a solid
base (such as concrete). Without solid base,
pre-foundation, that will include concrete and
metal, is needed as in this drawing
Esta marquesina debe ser montado sobre una
base sólida (por ejemplo, hormigón). Sin base
sólida, pre-fundación, que incluyen el concreto
y el metal, se necesita como en este dibujo.
ES

212
213
933 934
221R 221R 223
10381037
211
932
931 +
/
+
+
10341033 +
9351036 + 1035 +
+
936
1039
1040
1031
1032
Contents

221L
Item Qty. Qty.
Contents
cm/Inc Item cm/Inc
223 x2
221R x2
x2
936 x6
x4 x2
x4
1036
1033
935 x3x2 x1 1034 1035
Package 2/3
213
931
932
1032
933 x6 934 x6
x6
x3
x3
x12
x4
1031
Package 3/3
212 x12

425
416
466
411
1039
1037
450
1038
1040
4010
4000
426
Item cm/Inc Qty. Item Qty. Item Qty.
Contents
cm/Inc cm/Inc
spare
spare
spare
spare
spare
Item Qty.
cm/Inc Item Qty.
spare
spare
spare
x118
1/4
x118
M6
M6
x159
x44
x2
x2
424
spare
x25
M8 100mm / 4”
(1)
414
spare
M8
x39
(3)
(4)
(4)
(5)
(4)
x8
(1)
x25
90mm / 33/4”
x25
(1)
(1)
M6
433
spare
x75
(3)
M8
433
spare
x25
(1)
M8
x2
x4
422
427
421
spare
spare
spare
x59
M4 16mm / 5/8”
(3)
x59
(3)
x59
(3)
M4
M4
54
226
225
x4
x4
x2
4040
spare
x25
M10
(1)
4041
spare
M10
x13
(1)
x13
(1)
M8
5000
spare
x25
(1)
4038
spare
M8 25mm / 1” x13
(1)
4039
spare
M10 25mm / 1”
x13
(1)
T001 x1
35 mm
13/8”
Kit no. 4Kit no. 5Kit no. 5
Kit no. 3
Kit no. 1
Kit no. 2
Package 1/3 Package 3/3
32mm / 11/4”
211 x14
This Side Out This Side Out This Side Out This Side Out
20 / 73/4

1
x6
212 x12
x6
x24
213
424
934
933 x6
x6
933
934
433414 x48x24
433
212
433
424
414
213
212
424
433
433
b
a
a
b
414

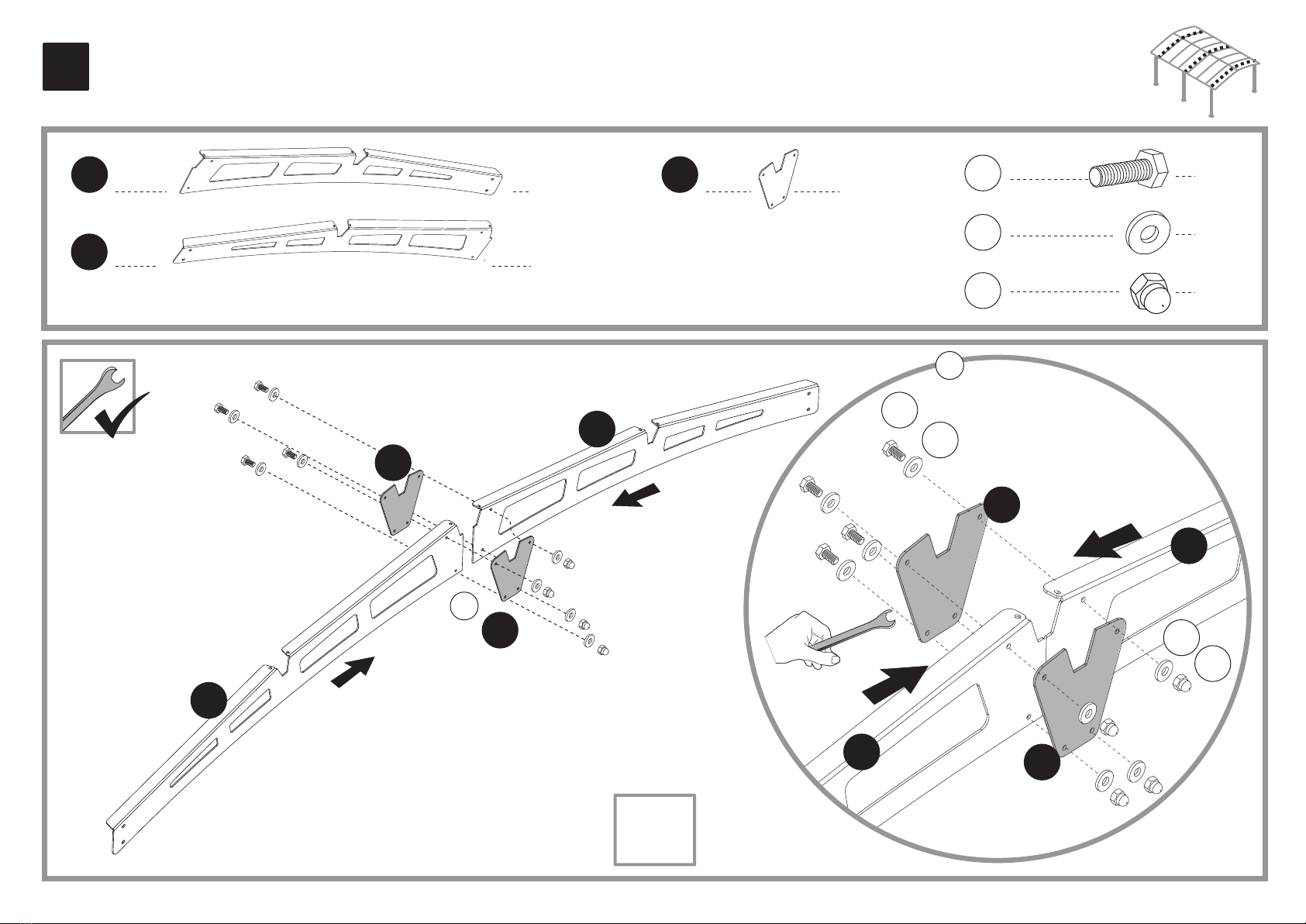

2
x2
221L
x2
221R
x2
223
1037
x24
416
223
1038
1038
1037
425
466
x2
x24
x24
x2
466
x2
221L
223
416
425
a
b
a
a
b
1038
221R
221R 221R
b
1038

3
225
226
226
x4
225
x4
x2
a
a
225
226
35 mm
13/8”
225
226
a

4
X2
x24
416 425466 x24
x24
416
425
466
x2
a
a
a

x3
x3
x3 x12
5
931
932
932
931
936
x6
936
936
x24
x12
a
4039
4040
4041
936
932
931
4039
4040
4040
4041
936
a

6
x4
4038 433 414
x8 x4
x1
!
433
433
414
a
a
a
4038

X2
x2
4010
7
4000
433 5000
x2
x2 x2
x1
4000
4010
433
5000
325cm /
10’ 8”
MIn.
515cm
16’10
1/2”
MIn.
380cm
12’5
1/2”
a
a
a
a
10 mm
3/8”

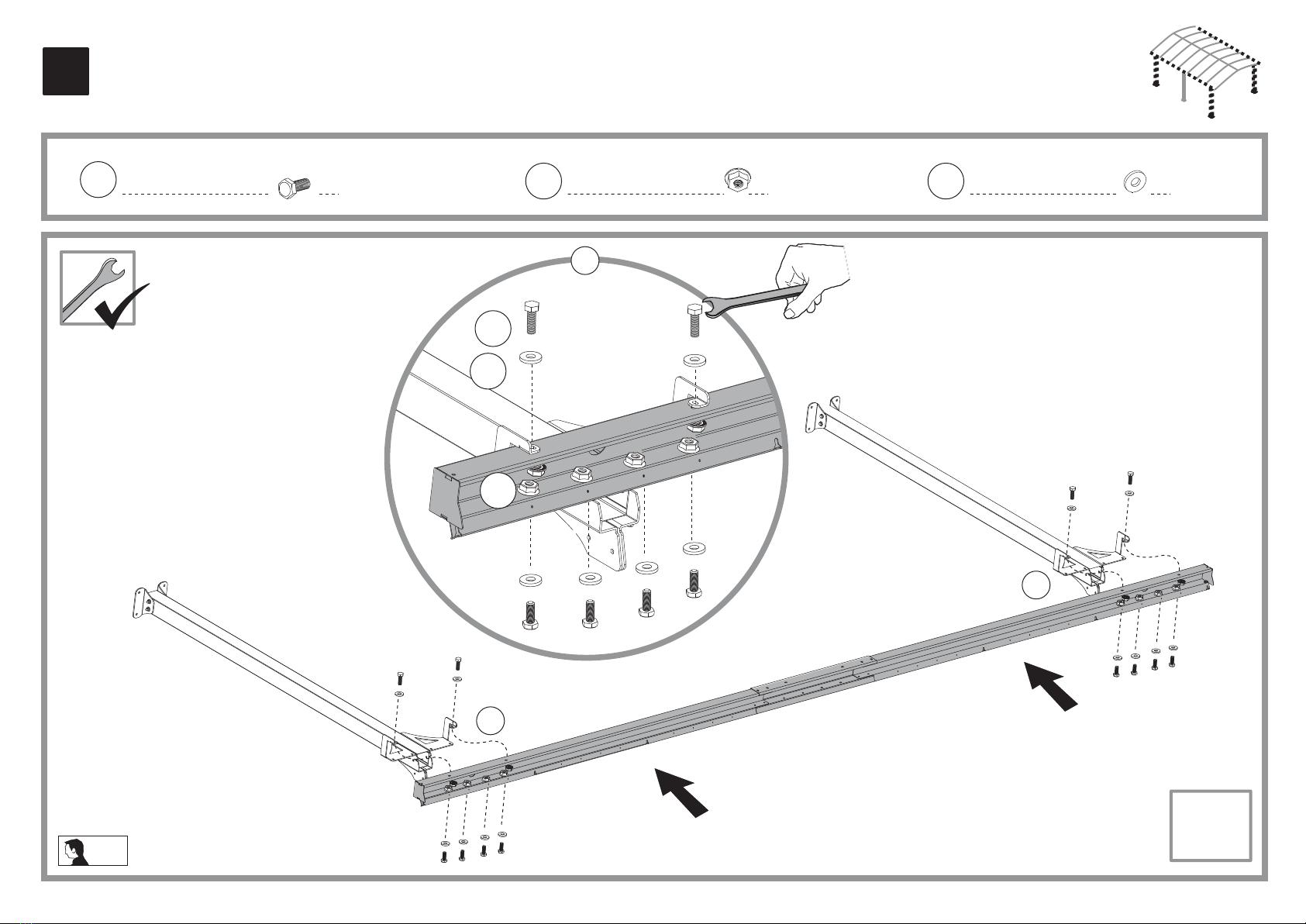

8
X2
x12
416 425 x12
466 x12
466
416
425
425
416
a
a
a

9
X2
x8
4038 433 414
x16 x8
4038
414
433
433
a
a
a
a
a

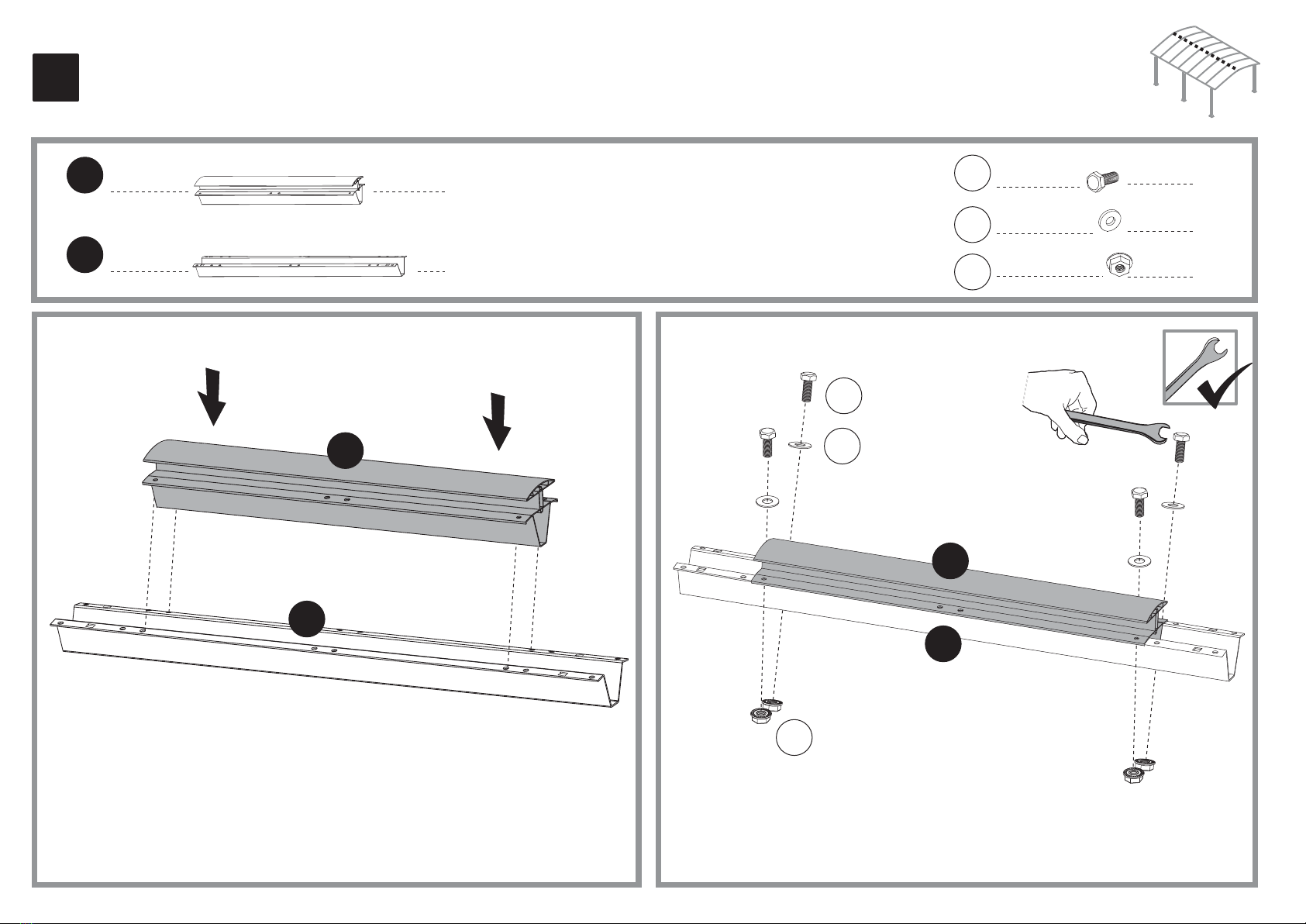

10
x4
416
1035
935
x1
x1
416
425
466
425
466
x4
x4
1035
1035
935
935

11
x8
416
1036 x2
1039 x2 x4
1039
1039
1036
1036
1036
1039
425
466
450
450
x8
x8
416
416
466
466
425
425
a
b
a
a
b
b
1036
1036
