Palram Feria Quick start guide

NV,.MA..4 WO
1*Ns.,04
PALRAM
After Sale Service
Email: [email protected]
USA
Canada 877-627-8476 1 800-866-5749 England 01302-380775
1 Germany 0180-522-8778
1 France
International
111
0169-791-094
[phone]

IMPORTANT
Please read these instructions carefullybefore you start to assemble this patio
cover. Please carry out the steps in the order set out in these instructions.
Keep these instructions in a safe place for future reference.
>> Care and Safety advice
Please follow the instructions as listed in this manual.
Sort the parts and check the list of contents.
For safety purposes we strongly recommendthat the product will be assembled
by at least two people.
Some parts have metal edges. Please be careful when handling components.
Always wear gloves, shoes and safety goggles during assembly.
Do not attempt to assemble the product in windy or wet conditions.
Dispose of all plastic bags safely - keep them out ofreach of small children.
Keep children away from the assembly area.
Do not attempt to assemble the product if you are tired, have taken drugs,
medications or alcohol, or if you are prone to dizzy spells.
When using a stepladder or power tools, ensure that you followthe manufacturer's
safety advice.
Do not climb or stand on the roof.
Heavy articles should not be leaned against the poles.
Do not hang or lay on the profiles.
Please consult your local authorities if any permits are required to construct the
product.
Keep roof and gutter clean ofsnow, dirt & leaves.
Heavy amounts ofsnow on roof can damage the product making it unsafe to stand
below or nearby.
This product was designed and produced to be a patio cover only.
Some versions ofthis product are painted.
Ifcolor was scratched during assembly it can be fixed with the following tints:
White - RAL 9016
Gray - RAL 7012
» Cleaning instructions
When your product needs cleaning, use a mild detergent solution and rinse with cold
clean water.
Do not use acetone, abrasive cleaners, or others special detergents to clean the panel.
» Before starting assembly
This product must be assembled on a solid base (such as concrete).
Choose your site carefully before beginning assembly.
Site surface (mainly below poles) needs to be level.
During assembly use a soft platform below the parts to avoid scratchesand
damages.
» Product dimensions adjusting
Product dimensions can be adjusted to your specific
needs.
1.The wall-mounting profile (top-back) can be adjusted
from 285 to 305 cm (122.2"to 120") above ground.
The adjusting is done when measuring and drilling
(step 7).
2. Poles distance from the wall
can be adjusted from 226 to
286 cm (89"to 112.5").
The adjusting is done after
assembly and before anchoring
(step 22) by sliding poles and
profile 1041 at channels of roof
profiles.
3. Poles distance from the side
edges can be adjusted from
0 to 54 cm (0"to 21.3").
The adjusting is done after
assembly and before anchoring
(step 22) by sliding poles and
connectors 937 at channel of
profile 1041.
Note: Wall mounting and
distance from the wall determine
the roof angle and the total
depth of the product
(distance of gutterfrom the wall).
Higher wall mounting
and shorter distance between
wall and poles increase the roof
angle and shorten the total
depth. Tighten all screws when
completing assembly
285-305cm
112 2" - 120"

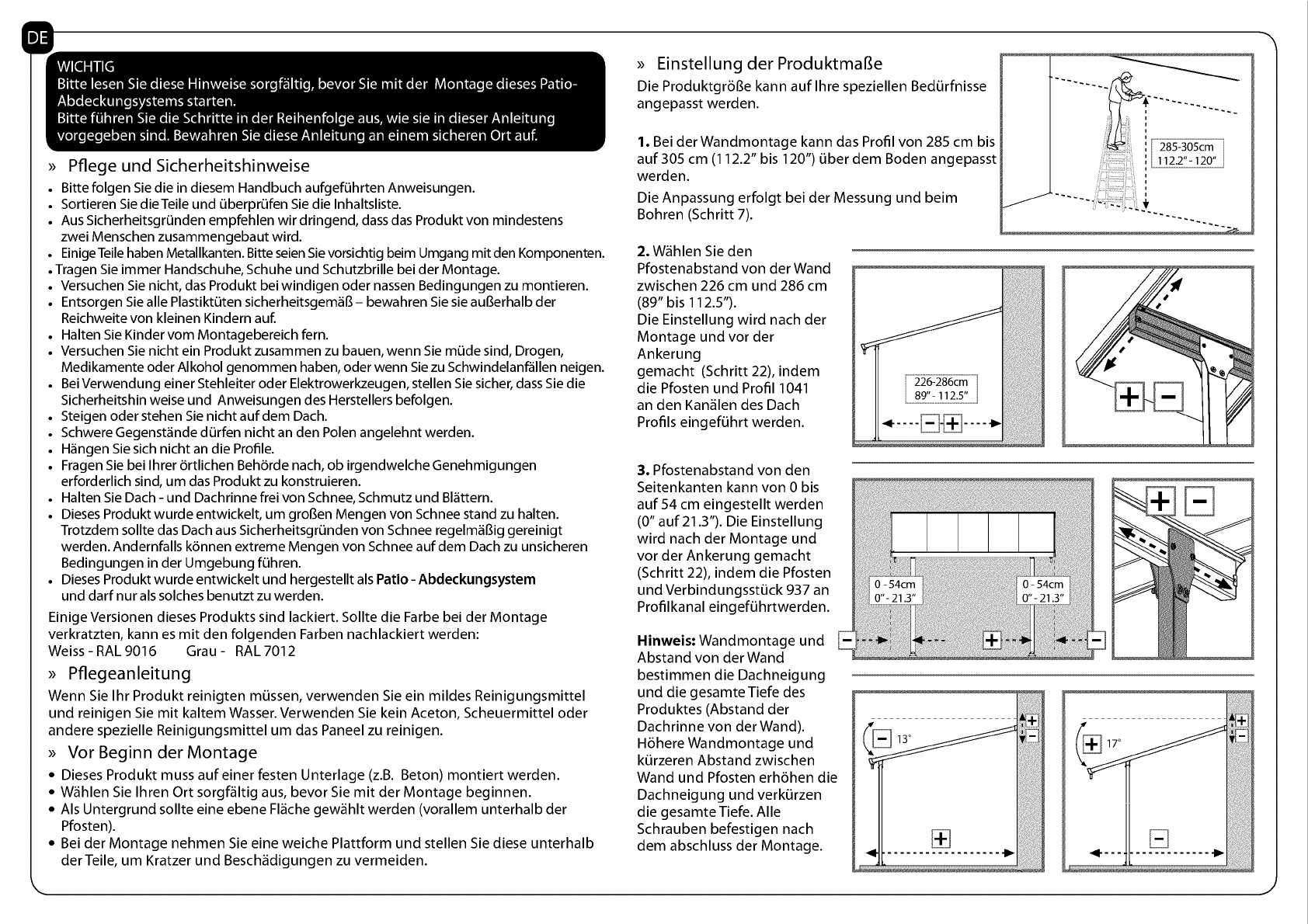

WICHTIG
Bitte lesen Sie diese Hinweise sorgfaltig, bevor Sie mit der Montage dieses Patio-
Abdeckungsystems starten.
Bitte fuhren Sie die Schritte in der Reihenfolge aus, wie sie in dieser Anleitung
vorgegeben sind. Bewahren Sie diese Anleitung an einem sicheren Ort auf.
» Pflege und Sicherheitshinweise
. Bitte folgen Sie die in diesenn Handbuch aufgefuhrten Anweisungen.
. Sortieren Sie die Teile und OberprOfen Sie die Inhaltsliste.
. Aus Sicherheitsgrunden ennpfehlen wir dringend, dass das Produkt von mindestens
zwei Menschen zusammengebaut wird.
. EinigeTeile haben Metallkanten. Bitte seien Sie vorsichtig beim Umgang mit den Komponenten.
. Tragen Sie immer Handschuhe, Schuhe und Schutzbrille bei der Montage.
Versuchen Sie nicht, das Produkt bei windigen oder nassen Bedingungen zu montieren.
Entsorgen Sie alle PlastiktOten sicherheitsgernaB- bewahren Sie sie auBerhalb der
Reichweite von kleinen Kindern auf.
. Halten Sie Kinder vonn Montagebereich fern.
. Versuchen Sie nicht ein Produkt zusammen zu bauen, wenn Sie nnucle sind, Drogen,
Medikamente oder Alkohol genommen haben, oder wenn Sie zu Schwindelanfallen neigen.
. Bei Verwendung einer Stehleiter oder Elektrowerkzeugen, stellen Sie sicher, dass Sie die
Sicherheitshin weise und Anweisungen des Herstellers befolgen.
Steigen oder stehen Sie nicht auf dem Dach.
SchwereGegenstande dOrfen nicht an den Polen angelehnt werden.
. Hangen Sie sich nicht an die Profile.
. Fragen Sie bei Ihrer ortlichen Behorde nach, ob irgendwelcheGenehnnigungen
erforderlich sind, urn das Produkt zu konstruieren.
. Halten Sie Dach - und Dachrinne frei von Schnee, Schnnutz und Blattern.
. Dieses Produkt wurde entwickelt, urn groBen Mengen von Schnee stand zu halten.
Trotzdenn sollte das Dach aus Sicherheitsgrunden von Schnee regelnnaBig gereinigt
werden. Andernfalls konnen extreme Mengen von Schnee aufdem Dach zu unsicheren
Bedingungen in der Unngebung fuhren.
. Dieses Produkt wurde entwickelt und hergestellt als Patio - Abdeckungsystem
und darf nur als solches benutzt zu werden.
EinigeVersionen dieses Produkts sind lackiert. Solite die Farbe bei der Montage
verkratzten, kann es mit den folgenden Farben nachlackiert werden:
Weiss - RAL 9016 Grau - RAL 7012
» Pflegeanleitung
Wenn Sie I hr Produkt reinigten mussen, verwenden Sie ein mildes Reinigungsmittel
und reinigen Sie mit kaltem Wasser. Verwenden Sie kein Aceton, Scheuermittel oder
andere spezielle Reinigungsmittel um das Paneel zu reinigen.
» Vor Beginn der Montage
Dieses Produkt muss auf einer festen Unterlage (z.B. Beton) montiert werden.
Wahlen Sie Ihren Ort sorgfaltig aus, bevor Sie mit der Montage beginnen.
Als Untergrund sollte eine ebene Flache gewahlt werden (vorallem unterhalb der
Pfosten).
Bei der Montage nehmen Sie eine weiche Plattform und stellen Sie diese unterhalb
der Teile, um Kratzer und Beschadigungen zu vermeiden.
» Einstellung der ProduktmaBe
Die ProduktgroBe kann auf Ihre speziellen Bedurfnisse
angepasst werden.
1. Bei der Wandmontage kann das Profil von 285 cm bis
auf 305 cm (112.2" bis 120") Ober dem Boden angepasst
werden.
Die Anpassung erfolgt bei der Messung und beim
Bohren (Schritt 7).
2. Wahlen Sie den
Pfostenabstand von derWand
zwischen 226 cm und 286 cm
(89" bis 112.5").
Die Einstellung wird nach der
Montage und vor der
Ankerung
gemacht (Schritt 22), indem
die Pfosten und Profil 1041
an den Kanalen des Dach
Profils eingefuhrt werden.
3. Pfostenabstand von den
Seitenkanten kann von 0 bis
auf 54 cm eingestellt werden
(0" auf21.3"). Die Einstellung
wird nach der Montage und
vor der Ankerung gemacht
(Schritt 22), indem die Pfosten
und VerbindungsstOck 937 an
Profilkanal eingefuhrtwerden.
285-305cm
112 Z-120"
0 -54cm
0"-21 3"
Hinweis: Wandmontage und -
Abstand von der Wand
bestimmen die Dachneigung
und die gesamte Tiefe des
Produktes (Abstand der
Dachrinne von der Wand).
Hohere Wandmontage und
kurzeren Abstand zwischen
Wand und Pfosten erhohen die
Dachneigung und verkurzen
die gesamte Tiefe. Alle
Schrauben befestigen nach
dem abschluss der Montage.
Va

IMPORTANT
Lire attentivement ces instructions avant de commencer le montage de cette
couverture de patio.
Suivez bien les etapes indiquees dans l'ordre indique.
Conservez ce mode d'emploi dans un endroit sur pour reference ulterieure.
» Recommandations d'entretien et de securite
Suivez les instructions dans l'ordre indique dans ce manuel.
Verifiez que le paquet contient bien toutes les pieces.
Pour raison de securite, nous recommandons vivement que le produit soit assemble
par deux personnes au minimum.
Certaines pieces comportent des aretes en metal. Soyez prudent en manipulant les
pieces.
Toujours porter des gants, des chaussures et des lunettes de securite pendant le montage.
N'essayez pas de proceder au montage s'il y a du vent ou s'il pleut.
Se defaire de tous les emballages en plastique en veillant a ne pas les laisser a
portee des enfants.
Eloignez les enfants du site de montage.
N'essayez pas de monter le produit si vous etes fatigue, si vous avez pris des
medicaments ayant un effet sur votre katd'eveil, des drogues ou si vous avez bu de
l'alcool, ni si vous etes sujet a des vertiges.
Lorsque vous utilisez une echelle ou des outils electriques, veillez a suivre le mode
d'emploi et les conseils de securite du fabricant des appareils.
Ne pas grimper ni se tenir sur le toit.
Ne pas adosser des objets lourds contre les poteaux.
Ne pas accrocher ou poser des objets sur les profils.
Veuillez verifier aupres des autorites locales si des permis de construire ou autres
autorisations sont requis avant ('installation du produit.
Veillez a ce que le toit et les gouttieres soient toujours propres en en retirant la
neige, les feuilles mortes et la poussiere.
Le produit pourrait subir des dommages en cas de grosses chutes de neige sur le
toit,it serait alors dangereux de vous tenir sous le toit ou a proximite.
Ce produit a ete concu et fabrique pour servir exclusivement de
couverture de patio.
Certaines versions de ce produit sont peintes.
Si la peinture a ete egratignee pendant le montage, elle peut etre reparee avec
les coloris suivants: Blanc - RAL 9016 Gris -RAL 7012
» Instructions de nettoyage :
Lorsqu'il vous faut nettoyer le produit, utilisez un detergeant leger et rincez a l'eau froide
propre. Ne pas utiliser d'acetone, de produits abrasifs ni d'autres detergents speciaux
pour nettoyer le panneau.
>> Avant de proceder au montage :
ce produit doit etre monte sur une base solide (comme une dalle en beton).
choisissez avec soin le site avant le montage. La surface du site, surtout sous les
piliers doit etre egalisee.
pendant le montage utilisez une surface de base souple sous les pieces pour eviter
toute egratignure ou degat.
» Reglage des dimensions du produit
Les dimensions du produit peuvent etre ajustees selon les
besoins.
1. Le profil de montage des parois (haut- arriere) peut etre
ajuste de 285 a 305 cm (112.2"a 120") au dessus du sol.
Le reglage se fait au moment des mensurations et des
perforations (etapes 7)
2. La distance entre les piliers et le
mur peut etre ajustee entre 226
et286 cm (entre 89"et 112.5").
Le reglage se fait apres le
montage
et avant l'etape 22 d'ancrage en
faisant coulisser les piliers et les
profils 1041 dans les rails
des profils du toit.
3. La distance des piliers aux
extremites des cotes peut etre
*lee entre 0 et 54 cm (0"a
21.3").
Le reglage se fait apres le
montage
et avant l'ancrage (etape 22) en
faisant coulisser les piliers et les
connecteurs 937 dans les
rainures
du profil 1041.
Note: le montage du mur et le
reglage de la distance du mur
determinent l'angle du toit et la
profondeur totale (distance de la
gouttiere du mur). Si le mur est
monte plus en hauteur et si la
distance entre le mur et les piliers
est diminuee, l'angle du toit
augmente et la profondeur totale
est diminuee. Serrez toutes les vis
apres avoir achever ('assemblage.
285-305cm
112 2" - 120"

ceIMPORTANTE
Lea atentamente estas instrucciones antes de empezar a armar esta cubierta del
patio Por favor, siga los pasos en el orden indicado en estas instrucciones.
Guarde estas instrucciones en un lugar seguro para referencia futura.
>> Consejos de cuidado y seguridad
Siga las instrucciones que se dan en este manual.
Ordene las piezas y compruebe la lista de los elementos.
Por razones de seguridad, le recomendamos que intervengan dos personas,
por lo menos, en el montaje del producto.
Algunas piezas tienen bordes medicos.Tenga cuidado al manipular los componentes.
Use siempre guantes,zapatosy gafas de seguridad durante el montaje.
No intente instalar el producto en dias de mucho viento o humedad.
Deshagase en forma segura de las bolsas de plastic° - deben estar fuera del
alcance de los nifios.
No permita la presencia de nifios en el lugar de montaje.
No trate de instalar el producto si esta cansado, ha consumido drogas,
medicamentos o alcohol, o si es propenso a mareos.
Al utilizar escalera o herramientas mecanicas, asegurese de seguir los consejos
de seguridad del fabricante.
No suba ni se pare en el techo.
No apoye elementos pesados contra los postes.
No cuelgue ni deposite pesos de los perfiles.
Sirvase consultar a las autoridades locales si se requieren permisos para construir
el producto.
El techo y canaletas deben estar siempre limpios, sin nieve, suciedad ni hojas.
Grandes cantidades de nieve en el techo pueden dariar el producto y peligrar la
permanencia debajo o cerca del mismo.
Este producto fue diseriado y producido para ser solamente un patio cubierto.
Algunas versiones de este producto se entregan pintadas.
Si la pintura fue rayada durante el montaje, se puede reparar con los tintes siguientes
Blanco - RAL 9016Gris - RAL 7012
» Instrucciones de limpieza
Cuando el producto requiera limpieza, use una solucion de detergente suave y
enjuague con agua limpia y &fa.
No use acetona, limpiadores abrasivos, u otros detergentes especiales para limpiar el
panel.
>> Antes de comenzar el montaje
Este producto debe montarse sobre una base solida (por ejemplo, hormigon).
Elija el sitio con cuidado antes de comenzar el montaje. La superficie del sitio (sobre
todo por debajo de los postes) tiene que estar nivelada.
Durante el montaje, las piezas deben estar sobre una base suave para evitar rayaduras y
darios.
» Ajuste de las dimensiones del producto
Se pueden ajustar las dimensiones del producto a sus
necesidades especificas.
1. El perfil de montaje en pared (parte superior-posterior)
puede ajustarse de 285 a 305 cm
(112.2"a 120") sobre la superficie.
El ajuste se realiza durante la medici6n y la
perforacion (paso 7)
2. La distancia de los postes de la
pared puede ajustarse de 226 a
286 cm (89" bis 112.5").
El ajuste se realiza despues del
montaje y antes de anclaje
(paso 22) deslizando los postes
y perfil 1041 en los canales
de los perfiles del techo.
3. Poles distance from the side
edges can be adjusted from 0 to
54 cm (0" a 21.3").
The adjusting is done after assembly 4
and before anchoring (step 22) by
sliding poles and connectors 937 at
canal del perfil 1041.
285-305cm
112 2"-120"
It
226-286cm
Nota: El montaje en la pared y la
distancia de la misma determina
el angulo del techo y la
profundidad total del producto
(la distancia de la canaleta de la
pared. El montaje en pared de
altura superior y menor distancia
entre la pared y los postes
aumentan el angulo del techo y
reducen la profundidad total.

Item Qty. Item Qty.
T001
4010
7 AT
5000
4000
ITAINIMWM ht
Item Qty. Item Qty.
7295
937

Item Qty. Item Qty.

130"r°
b
)(4

14 x8

x4 x8

x 1
x 1
x4

4 0 4
t4
xl
x4 A A
0:_sf2) x8
x4

1.6

0
nx2
r-
xl x6
120 mm
4 7"

A
O
0

,

A x1

x 1 x1

A itC>
41111111, x4 4,kieuro x4
x4
