Panasonic CS-C7CKP User manual

OPERATING INSTRUCTIONS
Room Air Conditioner
Before using your air-conditioner, please read this operating instructions
carefully and keep it for future reference.
COOLING MODEL :-
(Refrigerant : R22)
Indoor Outdoor
CS-C7CKP CU-C7CKP5
CS-C9CKP CU-C9CKP5
CS-C12CKP CU-C12CKP5
HEAT-PUMP MODEL :-
(Refrigerant : R22)
Indoor Outdoor
CS-A7CKP CU-A7CKP5
CS-A9CKP CU-A9CKP5
CS-A12CKP CU-A12CKP5
COOLING MODEL :-
(Refrigerant : R410A)
Indoor Outdoor
CS-V7CKP CU-V7CKP5
CS-V9CKP CU-V9CKP5
CS-V12CKP CU-V12CKP5
HEAT-PUMP MODEL :-
(Refrigerant : R410A)
Indoor Outdoor
CS-W7CKP CU-W7CKP5
CS-W9CKP CU-W9CKP5
CS-W12CKP CU-W12CKP5
ENGLISH ...................... P. 1 – P. 10
PORTUGUÊS ............... P. 11 – P. 20
DEUTSCH ..................... P. 21 – P. 30
FRANÇAIS.................... P. 31 – P. 40
NEDERLAND................ P. 41 – P. 50
ITALIANO ..................... P. 51 – P. 60
GREEK ......................... P. 61 – P. 70
ESPAÑOL ..................... P. 71 – P. 80
RUSSIAN ...................... P. 81 – P. 92
Before using your air-conditioner, please read
this operating instructions carefully and keep it
for future reference.
F563838
MATSUSHITA INDUSTRIAL CORP. SDN. BHD.
LOT 2, PERSIARAN TENGKU AMPUAN, SECTION 21,
SHAH ALAM INDUSTRIAL SITE, SELANGOR, MALAYSIA
BZ02
BZ02

1
Thank you for purchasing our Panasonic Room Air
Conditioner.
CONTENTS
:Features ..................................................... 1
:Safety Precautions .................................... 2
■Installation Precautions
■Operation Precautions
:Name of Each Part ................................ 3~4
■Indoor Unit
■Outdoor Unit
■Accessories
■Remote Control
:Preparation Before Operation .................. 5
■Indoor Unit
■Remote Control
:How to Operate ...................................... 5~6
:Setting the Timer ....................................... 7
:Convenience Operation ............................ 7
■Powerful Mode Operation
■Quiet Mode Operation
■Ionizer Mode Operation
:Care and Maintenance .............................. 8
■Cleaning the Indoor Unit and Remote Control
■Cleaning the Air Filter
■Cleaning the Front Panel
■Air Purifying Filters
■Pre season Inspection
■When the Air Conditioner is Not Used for an
Extended Period of Time
■Recommended Inspection
:Helpful information ................................... 9
:Energy Saving and Operation Hints ........ 9
:Troubleshooting ...................................... 10
■Normal Operation
■Abnormal Operation
■Call the Dealer Immediately
Note:
Before using your air conditioner, please read
this operating instructions carefully and keep it
for future reference.
FEATURES
●Illuminating Button
For your convenience to operate in the dark.
(Refer page 4)
●Automatic Operation
Sense indoor temperature to select the optimum
mode.
(Refer page 5)
●Quiet Mode
To provide quiet operation.
(Refer page 7)
●Ionizer Mode
Produce negative ion for fresh air.
(Refer page 7)
●Powerful Mode
Reaches the desired room temperature quickly.
(Refer page 7)
●Removable Front Panel
For quick and easy cleaning. (washable)
(Refer page 8)
●Catechin Air Purifying Filter
Filter that can trap dust, tobacco smoke and tiny
particles in the room. It can also prevent growth of
bacteria and viruses trapped in this filter.
(Refer page 8)
●Triple Deodorizing Filter
Absorb odours produced by wall paper, construction
material and living environment.
(Refer page 8)
●Auto Restart Control
Restart the unit automatically after power failure.
(Refer page 9)
●Enviromental Friendly
(For Refrigerant : R410A Model)
Zero ozone depleting potential and low global
warming potential by using R410A refrigerant.
!Warning
1) If the supply cord is damaged or needed to be replaced,
it must be replaced by the manufacturer or its service
agent or a similarly qualified person in order to avoid a
hazard.
2) Remove power plug or disconnect from the main before
servicing this appliance.
3) Do not repair by yourself.
In case of malfunction of this appliance, do not repair by
yourself. Contact the sales dealer or service dealer for a
repair.
4) Turn off the power (Isolation from main power supply).
Pull off the power plug from the receptacle, or switch off
the breaker, or switch off the power disconnecting mean
to isolate the equipment from the main power supply in
case of an emergency.
!Caution
DISCONNECT THE MAIN PLUG FROM THE SUPPLY
SOCKET WHEN NOT IN USE, WHERE SUPPLY
CONNECTION IS VIA MAIN PLUG.
Airborne noise.
A-weighted sound pressure level of this appliance is less than
70dB (A) under the JIS C 9612 test conditions.
Maximum cooling operation
1 m from the unit
IMPORTANT
Replacement or installation of power plugs shall be performed
by authorised/qualified personnel only.
The wires in this main lead are coloured in accordance with
the following code:
Green and Yellow : Earth
Blue : Neutral
Brown : Live
“As the colours of the wires in the main lead of this
appliance may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follow :
The wire which is coloured green and yellow must be
connected to the terminal in the plug which is marked by the
letter E or by safety earth symbol !or coloured green or
green and yellow.
The wire which is coloured blue must be connected to the
terminal which is marked with letter N or coloured black.
The wire which is coloured brown must be connected to the
terminal which is marked with letter L or coloured red.”

2
ENGLISH
SAFETY PRECAUTIONS
Before operating, please read the following
“Safety Precautions” carefully.
●To prevent personal injury, injury to others and
property damage, the following instructions must be
followed.
●Incorrect operation due to failure to follow instructions
will cause harm or damage, the seriousness of which
is classified as follow:
!Warning
This sign warns of death or serious injury.
!Caution
This sign warns of damage to property.
●The instructions to be followed are classified by the
following symbols:
This symbol (with a white background) denotes an
action that is PROHIBITED.
These symbols (with a black background) denote
actions that are COMPULSORY.
OFF
■Installation Precautions
!Warning
●This room air conditioner must be
earthed.
Improper grounding could cause
electric shock.
●Ensure that the drainage piping is
connected properly.
Otherwise, water will leak out.
●Do not install the unit in a
potentially explosive atmosphere.
Gas leak near the unit could cause
fire.
●Do not install, remove and reinstall the unit by
yourself.
Improper installation will cause leakage, electric
shock or fire. Please engage an authorized dealer
or specialist for the installation work.
!Caution
■Operation Precautions
!Warning
This sign warns of death or serious injury.
●Do not share outlet.
●Do not insert plug to operate the unit. Do not
pull out plug to stop the unit.
●Do not operate with wet hands.
●Do not damage or modify the power cord.
●Do not insert finger or other objects into the
indoor or outdoor units.
●Do not expose directly to cold air for a long
period.
●Plug in properly.
●Use specified power cord.
●If abnormal condition (burnt smell, etc.)
occurs, switch off and unplug the power
supply.
!Caution
This sign warns of injury.
●Do not pull the cord to disconnect the plug.
●Do not wash the unit with water.
●Do not use for other purposes such as
preservation.
●Do not use any combustible equipment at
airflow direction.
●Do not sit or place anything on the outdoor
unit.
●Switch off the power supply before cleaning.
●Ventilate the room regularly.
●Pay attention as to whether the installation
rack is damaged after long period of usage.
●Switch off the power supply if the unit is not
used for a long period.
OFF
OFF

3
NAME OF EACH PART
■Indoor Unit
1Front Panel
2Air Intake Vent
3Power Supply Cord
4Air Outlet Vent
5Vertical Airflow Direction Louver
6Horizontal Airflow Direction Louver
(manually adjusted)
7Indicator Panel
1Auto Operation Button
(when the front panel is opened)
2Powerful Mode Indicator –ORANGE
3Ionizer Mode Indicator –GREEN
4Power Indicator –GREEN
5Quiet Mode Indicator –ORANGE
6Timer Mode Indicator –ORANGE
●Indoor Unit
(when the front panel is opened)
1Front Panel
2Air Filters
3Air Purifying Filter
■Outdoor Unit
1Air Intake Vents
2Ground Terminal
(Inside cover)
3Piping
4Connecting Cable
5Drain Hose
6Air Outlet Vents
■Accessories
●Remote Control
●Remote Control Indication Sticker
●Remote Control Holder
●Two RO3 (AAA) dry-cell batteries or equivalent
●Air Purifying Filter
CHECK
TEMP
AUT
AUT
O
ON
OFF
AUT
AUT
ODR
DR
YFAN
AN
COOL
COOL
FAN
AN
AUT
AUT
O
RESETBA
TTERY
CLOCK
MODE SLEEP
ECONOMY
FANSPEED
AIRSWING
OFF
CANCEL
ON
SET
Step
123
TIMER
+
HEA
HEA
T
OFF/ON
12
3
4576
2
13
1
6
2
3
4
5
123 654
(Catechin Air
Purifying Filter)
(Triple Deodorizing
Filter)

4
ENGLISH
NAME OF EACH PART
■Remote Control
●Remote Control Signal.
•Make sure it is not obstructed.
•Maximum distance : 10 m.
•Signal received sound.
One short beep or one long beep.
●Notes for Remote Control.
•Do not throw or drop.
•Do not get it wet.
•Certain type of fluorescent lamps may affect
signal reception. Consult your dealer.
CHECK
TEMP
AUTAUTO
ON
OFF
AUTAUTODRDRY FANANCOOLCOOL
FANAN
AUTAUTO
RESET CLOCK
MODE
POWERFUL
QUIET
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
AUTO
MANUAL
#
!
$
%
^
$
*
&
3
5
8
7
9
0
6
4
(
2
1
HEA
HEA
T
●How to Insert the Batteries
1Slide down the remote control cover completely
2Insert the batteries
–Be sure the direction is correct
–12.00 at display - flashing
•Set the current time (CLOCK) immediately to
prevent battery exhaustion.
●About the batteries
•Can be used for approximately one year.
●Observe the following when replacing the
batteries
•Replace with new batteries of the same type.
•Do not use rechargeable batteries (Ni-Cd).
•Remove the batteries if the unit is not going to be
used for a long period.
1Signal Transmitter
2Operation Display
3Ionizer Mode Operation Button
4Room Temperature Setting Button
(illuminating button)
5Operation Mode Selection Button
6Quiet Mode Operation Button
7Auto Airflow Direction Button
8ON-Timer Button
9OFF-Timer Button
0Reset Point
(Press with fine-tipped object to clear the memory)
!OFF/ON Button
(illuminating button)
@Powerful Mode Operation Button
#Fan Speed Selection Button
$Manual Airflow Direction Selection Button
%Timer Set Button
^Timer Cancellation Button
&Time-Setting Button
*Clock Button
(Remote Control Cover
CHECK
AUTO
OF
AUTO HEAT DRY FANCOOL
FAN
AUTO
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
POWERFUL
AUTO MANUAL
ECONOMY
SLE
ON
SET
FAN SPEED
MODE
2
1
1.5V
1.5V

5

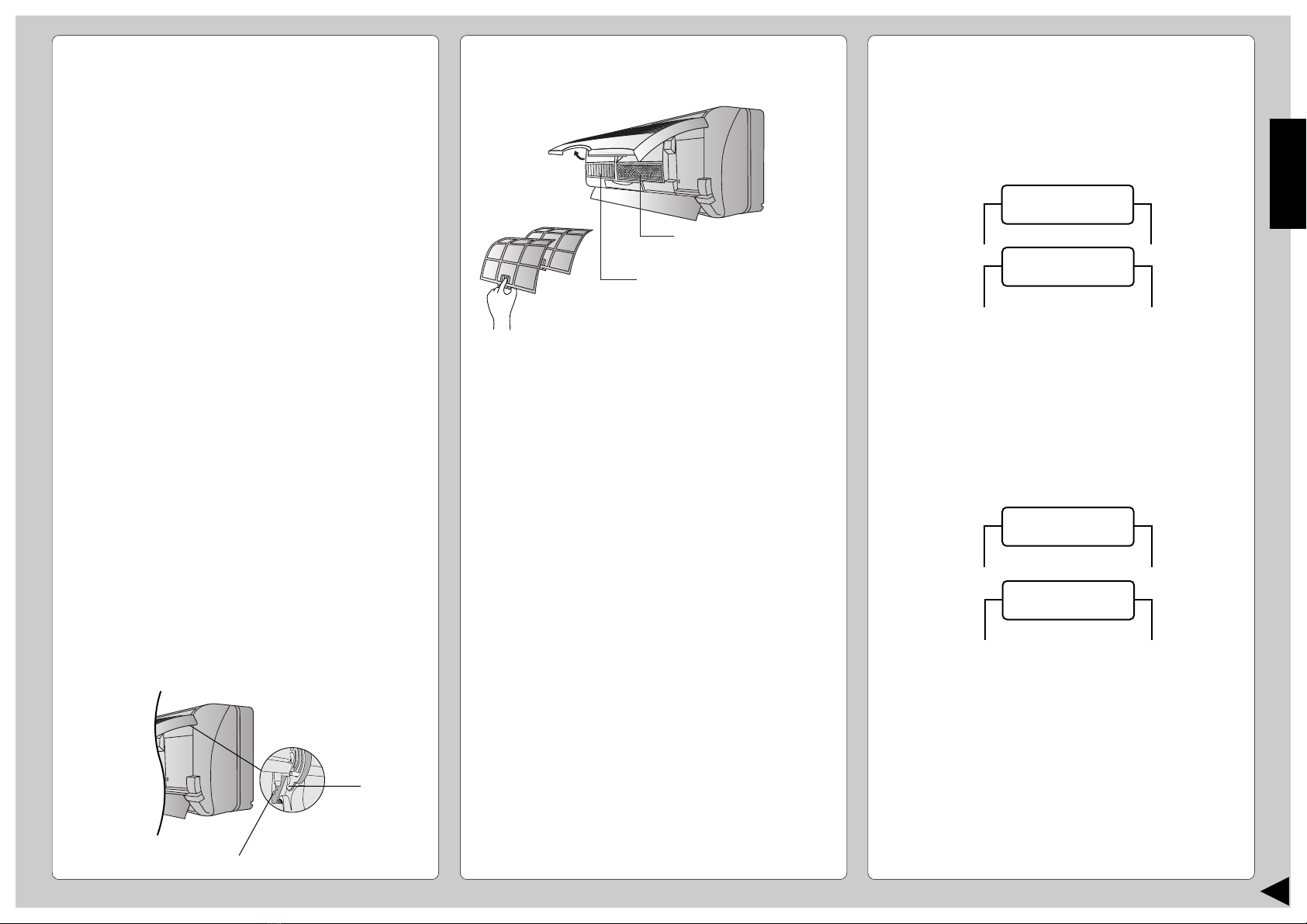

PREPARATION BEFORE OPERATION
■Indoor Unit
1Connect the power supply cord to an independent
power supply
2Open the front panel
3Remove the air filters
4Fit the air purifying filters in place
5Insert the air filters
6Close the front panel
■Remote Control
–To set the current time
1Press 1.
2Then press 2to increase or decrease the time.
3Press 1again.
Set time at display will light up.
CHECK
AUTO
AUTO HEAT DRY FANCOOL
FAN
AUTO
RESET CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
AUTO
MANUAL
1
2
6
21
4
5
3
■Setting Temperature
•Press 3to increase or decrease the temperature.
•The temperature can be set between 16°C ~ 30°C.
•Recommended temperature:
•During AUTO Operation, press 3to select:-
•Operation with 2°C higher than the standard
temperature.
•Operation with the standard temperature.
•Operation with 2°C lower than the standard
temperature.
●Standard Temperature
Cooling Model
•Once the Automatic Operation is selected, the indoor
temperature sensor operates automatically to select
the desired operation mode with Cooling or Soft Dry.
•After the operation mode has been selected, the
mode does not change.
Heat Pump Model
•At the beginning of the automatic operation, Heating,
Cooling or Soft Dry is automatically selected according
to the indoor temperature.
•The operation mode changes every hour, when
necessary.
Operation
Cooling
Soft Dry
Standard
temperature
25°C
22°C
Indoor
temperature
23°C
HOW TO OPERATE
■To start the operation
•Press 1.
•POWER indicator (green) on the indoor unit will light
up.
•To stop, press once more.
■Setting Mode
•Press 2to select:-
Cooling Model
AUTO –Automatic Operation
COOL –Cooling Operation
DRY –Soft Dry Operation
FAN –Air Circulation Operation
Heat Pump Model
AUTO –Automatic Operation
HEAT –Heating Operation
COOL –Cooling Operation
DRY –Soft Dry Operation Operation
Cooling
Soft Dry
Heating
Standard
temperature
25°C
22°C
21°C
Indoor
temperature
23°C
20°C
Heat Pump Model
COOL –> 26°C ~ 28°C
DRY –> 1°C ~ 2°C
lower than the
room temperature
HEAT –> 20°C ~ 24°C
Cooling Model
COOL –> 26°C ~ 28°C
DRY –> 1°C ~ 2°C
lower than the
room temperature
OFF
ON
HEAHEATDRDRYFANANCOOLCOOL
CHECK
TEMP
AUTAUTO
AUT AUTO
FAN
AN
AUT AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
OFF/ON
AUTO MANUAL
QUIET
POWERFUL
ON
SET
FAN SPEED
MODE
2
3
51
6
4

6
ENGLISH
MANUAL
Five stages of adjustment
can be made between
14°~ 36°.
MANUAL
Five stages of adjustment
can be made between
0°~ 61°.
Heat Pump Model
MANUAL
Five stages of adjustment
can be made between
14°~ 36°.
Swing up/down
Automatically
Move up/down
Automatically
MANUAL
Five stages of adjustment
can be made between
0°~ 61°.
–When the discharge air
temperature is low such
as at the start of heating
operation, the air blows
at horizontal level. As
the temperature rises,
the hot air blows at a
downward direction.
–To stop this operation,
press MANUAL.
HEAT Operation
AUTO
COOL / DRY Operation
AUTO
Swing up/down
Automatically
●Operation Details
COOL –Cooling Operation
•To set the room temperature at your preference
cooling comfort.
AUTO –Automatic Operation
•Sense indoor temperature to select the optimum
mode.
•Temperature is not displayed on the remote control
during AUTO operation.
DRY –Soft Dry Operation
•A very gentle Cooling Operation, prior to
dehumidification. It does not lower the room
temperature.
•During Soft Dry operation, the indoor fan operates at
Low fan speed.
HEAT –Heating Operation
(for Heat Pump Model only)
•Heat is obtained from outdoor air to warm up the
room. When the outdoor ambient air temperature
falls, the heating capacity of the unit might be
reduced.
•Defrosting Operation
Depend on the outdoor temperature, the operation
occasionally stops to melt the frost on the outdoor
unit.
FAN –Air Circulation Operation
(for Cooling Model only)
•When the room temperature reaches the set
temperature, operation commences at Low airflow
volume. It stops when the room temperature drops to
2°C below the set temperature.
(It is useful when using a heater).
■Setting the Fan Speed
•Press 4to select:-
FAN –Low Fan Speed
FAN –Medium Fan Speed
FAN –High Fan Speed
AUTO
FAN –Automatic Fan Speed
The speed of the indoor fan is adjusted
automatically according to the operation.
The indoor fan stops occasionally during
cooling operation.
■Setting the Vertical Airflow Direction
•Press 5or 6to select:-
Cooling Model
■Setting the Horizontal Airflow Direction
●Use this air conditioner under the following
conditions:
Cooling Model
•Adjust it manually
●Notes
•If the unit is not going to be used for an extended
period of time, turn off the main power supply. If it is
left at the ON position, approximately 2.5 W of
electricity will be used even if the indoor unit has been
turned off with the remote control.
•If operation is stopped, then restart immediately, the
unit will resume operation only after 3 minutes.
Heat Pump Model
DBT: Dry Bulb Temp
WBT: Wet Bulb Temp
Maximum Temperature
Minimum Temperature
WBT
23
11
DBT
43
16
WBT
26
11
Indoor Outdoor
Unit in °C
DBT
32
16
DBT: Dry Bulb Temp
WBT: Wet Bulb Temp
Maximum Temperature-Cooling
(Maximum Temperature-Heating)
Minimum Temperature-Cooling
(Minimum Temperature-Heating)
DBT
32
(30)
16
(16)
WBT
23
(-)
11
(-)
DBT
43
(24)
16
(-5)
WBT
26
(18)
11
(-6)
Indoor Outdoor
Unit in °C
36°
36°61°
COOL / DRY Operation
AUTO
FAN Operation
AUTO

7
SETTING THE TIMER
Ensure that the current time is correct before setting the
timer. The timer cannot be set if the time display is
flashing.
■ON-TIMER Operation
To start the air conditioner operation automatically.
•Press 1to set the operation.
•Press 2to increase or decrease the time.
•Then press 3.
•To cancel this operation, press 4.
■OFF-TIMER Operation
To stop the air conditioner operation automatically.
•Press 5to set the operation.
•Press 2to increase or decrease the time.
•Then press 3.
•To cancel this operation, press 4.
●Timer Mode Operation Details
•When the ON-Timer is set, operation will start
before the actual set time. This is to enable the
room temperature reaches the set temperature at
the set time.
•Once the ON/OFF Timer is set, operation will start/
stop at the set time everyday.
•The current time is not displayed when the timers
are set.
•When both timers are used together, the TIMER
mode indicator on the indoor unit remains lit even
when the operation is stopped by the OFF-TIMER.
CONVENIENCE OPERATION
■Powerful Mode Operation
To obtain the set temperature quickly.
•Press 6.
*Powerful mode indicator (orange) on the indoor
unit will light up.
*Powerful mode will operate for 15 minutes only.
•To cancel this operation, press once more.
●Powerful Mode Operation Details
•The changes of the temperature and airflow volume
are automatic.
•The remote control display remains unchanged.
•If operation mode button is pressed, powerful
operation will be cancelled.
•During FAN –Air circulation operation, the powerful
operation are not available.
(cooling model only)
■Quiet Mode Operation
To provide quiet operation.
•Press 7.
*Quiet mode indicator on the indoor unit will light
up.
•To cancel this operation, press once more.
●Operation Details
•Air flow sound will reduce during operation.
■Ionizer Mode Operation
Produce negative ion for fresh air.
•Press 8.
*Ion mode indicator on the indoor unit will light up.
•To cancel this operation, press once more.
●Operation Details
•Air conditioner ON:
Provide negative ion during operation.
•Air conditioner OFF:
Provide negative ion with FAN operation.
•If blinking, press 8twice.
If still blinking, please call service.
CHECK
AUTO
AUTOHEAT DRY FANCOOL
FAN
AUTO
RESET CLOCK
MODE
POWERFUL
QUIET
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
AUTO
MANUAL
3
6
4
1
7
5
2
8
Airflow
volume
Super High
Automatic
Powerful Mode
Operation
COOL / DRY
HEAT
(for Heat Pump
model only)
Temperature
3°C lower
than set temp.
3°C higher
than set temp.
Heat Pump Model
COOL,DRY, –>15 minutes
in advance
HEAT, AUTO–>30 minutes
in advance
Cooling Model
COOL,DRY, –>15 minutes
AUTO in advance

8
ENGLISH
■Pre-season Inspection
●Is the discharged air cold/warm?
Operation is normal if 15 minutes after the start of
operation, the difference between the air intake and
outlet vents temperature is:-
●Are the air intake or outlet vents of the indoor or
outdoor units obstructed?
●Are the remote control batteries weak?
If the remote control display appears weak, replace
the batteries.
■When the Air Conditioner is Not Used
for an Extended Period of Time
1To dry the internal parts of the indoor unit, operate
the unit for 2 - 3 hours using:-
2Turn off the power supply and unplug.
Note: If the unit is not switched off by the remote
control, it will start operating when you plug in
(because the unit is equipped with Auto Restart
Control).
3Remove the remote control batteries.
■Recommended Inspection
•After used over several seasons, the unit will
become dirty and thus decreases the unit’s
performance. Depending on the operation
conditions, a dirty unit may produce odour and dust
may pollute dehumidification system. Therefore, a
seasonal inspection is recommended in addition to
regular cleaning. (Consult an authorized dealer).
CARE AND MAINTENANCE
■Cleaning the Indoor Unit and Remote
Control
•Wipe gently with a soft, dry cloth.
•Do not use water hotter than 40˚C or polishing fluid
to clean the unit.
■Cleaning the Air Filter
(Recommendation:- If the unit is operated in a dusty
environment, clean the filters every two weeks,
continuous use of this dirty filters will reduce cooling
or heating efficiency)
1Remove dirt using a vacuum cleaner.
2Wash back of the air filter with water.
3If badly soiled, wash it with soap or a mild household
detergent.
4Let it dry and reinstall it.
Be sure the “FRONT”mark is facing you.
*Damaged air filter.
Consult the nearest authorized dealer.
Part No.: CWD001047.
•
Do not use benzene, thinner, scouring powder or
clothes soaked in caustic chemical to clean the unit.
■Cleaning the Front Panel
(Must be removed before washing)
1Raise the front panel higher than the horizontal and
pull to remove it.
2Gently wash with water and a sponge.
•Do not press the front panel too hard when washing.
•When use kitchen cleaning fluid (neutral detergent),
rinse thoroughly.
•Do not dry the front panel under direct sunlight.
3To fix the front panel, raise the front panel
horizontally, match the protruding portion on the
indoor unit to the fulcrum and push into place.
■Air Purifying Filters
●Triple Deodorizing Filter
•Absorb odours produced by wall paper, construction
material and living environment.
•Reusable.
•Vacuum, place under direct sunlight for 6 hours and
fit it back in place.
(Recommended: every 6 months)
●Catechin Air Purifying Filter
•The filter is coated with catechin to prevent growth
of bacteria and viruses.
•Reusable.
•Vacuum and fit it back in place
(Recommended: every 6 months)
•Recommended to change these filters every 3 years.
Do not reuse damaged filters.
Consult the nearest authorized dealer to purchase a
new filter.
Catechin Air Purifying Filter No.: CZ-SF70P
Triple Deodorizing Filter No.: CZ-SFD72P
•If you operate the air conditioner with dirty filters:-
–Air is not purified
–Cooling or heating capacity decreases
–Foul odour is emitted
Heat Pump Model
COOL –> 8°C or above
HEAT –> 14°C or above
Cooling Model
COOL –> 8°C or above
Heat Pump Model
COOL operation with 30°C
set temperature
Cooling Model
FAN operation
Fulcrum
Protruding portion on indoor unit
2
Remove the air filters
1
Raise the
front panel
Catechin Air Purifying
Filter
Triple Deodorizing
Filter

9
HELPFUL INFORMATION
■Auto Operation Button
●Automatic Operation
•If the remote control fails to function or has been
misplaced, press the Auto Operation button to start
the Automatic operation.
•The Automatic operation will be activated
immediately once the Auto operation button is
pressed. However, temperature cannot be adjusted
in this operation.
•The power indicator on the indoor unit will blink until
the operation mode is selected automatically.
•To cancel this operation, press once more.
●Remote Control Signal Receiving Sound
•To switch off the beep (Signal Receiving Sound),
press the Auto Operation button for 10 seconds
continuously or longer.
“Beep”, “beep”sound will be heard at the tenth
seconds.
Note: “Beep”sound will be heard at the fifth
seconds;
However please press continuously until you
heard “beep”, “beep”sound.
•Repeat the above steps if you want to switch on the
Signal Receiving Sound.
●(This is for Servicing purposes only)
Note: If you press this button continuously for 5 to 10
seconds, Test Run operation will be performed.
A “beep”sound will be heard at the fifth seconds
indicating the Test Run starts to operate.
■Auto Restart Control
•If power is resumed after a power failure, the
operation will restart automatically after 3 - 4
minutes.
•Operation will be restarted automatically under the
previous operation mode and airflow direction when
power is resumed as the operation is not stopped
by the remote control.
■Timer Setting
•When power failure occurs, the timer setting will be
cancelled. Once power is resumed, reset the timer.
■Thunder and Lightning
•This air conditioner is equipped with a built-in surge
protective device. However, in order to further
protect your air conditioner from being damaged by
abnormally strong lightning activity, you may switch
off the main power supply and unplug from power
socket.
ENERGY SAVING AND OPERATION
HINTS
■Setting the Temperature
•Approximately 10% of electricity can be saved.
•Set the temperature higher or lower than the
desired temperature.
Cooling Model
Cooling Operation : 1°C higher
Heat Pump Model
Cooling Operation : 1°C higher
Heating Operation : 2°C lower
■Air Filters and Air Purifying Filters
•Clean the air filters every 2 weeks and the Air
Purifying Filters every 6 months.
•Dirty filters may reduce cooling or heating
efficiency.
■Keep All Doors and Windows Closed
•Otherwise, cooling or heating performance will be
reduced and electricity cost is wasted.
■Outdoor Unit
•Do not block the air outlet vents. Otherwise, it will
lower the cooling or heating performance.
■Timer Mode
•To prevent wastage of electricity, use Timer when
going out.
■Avoid Direct Sunlight
•Keep curtains or drapes closed to avoid direct
sunlight during cooling or heating operation.
•Raise the front panel and press

10
ENGLISH
TROUBLESHOOTING
■Normal Operation
Is it okay?
•Air conditioner has been restarted, but does not
operate for 3 minutes.
•A sound like water flowing can be heard.
•It seems that fog is coming out from the air
conditioner.
•The room has a peculiar odour.
•During Automatic Vertical Airflow setting,
indoor fan stops occasionally.
•The outdoor unit emits water or steam.
•(For Heat Pump Model only)
Operation stops for about 12 minutes during
heating (The power indicator blinks).
•(For Heat Pump Model only)
During heating operation, indoor fan may
run at on and off conditions.
■Abnormal Operation
Is it okay?
•The air conditioner does not operate.
•Air conditioner produces loud noise during
operation.
•The air conditioner does not cool or warm
effectively.
•Remote control / display doesn’t work
This is the answer
•This is to protect the air conditioner. Wait until the air
conditioner begins to operate.
•This is the sound of refrigerant flowing inside the air
conditioner.
•Condensation occurs when the airflow from the air
conditioner cools the room.
•This may be a damp smell emitted by the wall,
carpet, furniture or clothing in the room.
•This is to remove smell emitted by the surroundings.
•In COOL/DRY operation, moisture in the air
condenses into water on the cool surface of outdoor
unit piping that causes dripping.
•This is to melt the frost which has accumulated on
the outdoor unit (defrosting operating). This will take
no longer than about 12 minutes. Water drips from
the outdoor unit. Wait until this operation ends. (the
power indicator will light up).
(Frost will accumulates on the outdoor unit when the
outdoor temperature is low and humidity is high.)
•This is to prevent undesired cooling effect during
heating operation.
Please check
•Has the circuit breaker been tripped?
•Has the power plug been removed from the wall outlet?
•Is the timer being used correctly?
•Is the installation work slanted?
•Is the front grille closed properly?
•Has the temperature been set incorrectly?
•Are the filters dirty?
•Are the intake or outlet vents of the outdoor unit
obstructed?
•Are all windows and doors closed?
•Batteries empty?
•Batteries correctly inserted (+) and (–)?
■Call the Dealer Immediately
If the following conditions occur, turn off and unplug the
main power supply, and then call the dealer immediately.
•Abnormal noise is heard during operation.
•Water or foreign material gets into the remote
control by mistake.
•Water leak from the indoor unit.
•Switches or buttons do not operate properly.
•The circuit breaker switches off frequently.
•Power supply cord and plug become unusually
warm.

11
Obrigado por ter adquirido o nosso Aparelho de Ar
Condicionado Panasonic.
ÍNDICE
:Características ........................................ 11
:Recomendações de Segurança ............ 12
■Recomendações de Instalação
■Recomendações de Funcionamento
:Descrição das Peças........................ 13~14
■Unidade Interior
■Unidade Exterior
■Acessórios
■Controlo Remoto
:Preparação Antes de Utilizar................. 15
■Unidade Interior
■Controlo Remoto
:Como Utilizar o Aparelho ................ 15~16
:Programar o Temporizador ................... 17
:Utilização Prática .................................... 17
■Funcionamento em modo plena potência
■Funcionamento em modo de silencioso
■Funcionamento em modo ionizador
:Cuidados e Manutenção ........................ 18
■Limpeza da Unidade Interior e do Controlo
Remoto
■Limpeza do Filtro de Ar
■Limpeza do Painel Frontal
■Filtros purificadores do ar
■Inspecção Pré-temporada
■Quando o Ar Condicionado não é utilizado
por um período de tempo prolongado
■Inspecção recomendada
:Informações Úteis .................................. 19
:Sugestões Para Poupar Energia e Obter
Um Funcionamento Mais Eficaz ........... 19
:Detecção de Avarias .............................. 20
■Funcionamento Normal
■Funcionamento Anormal
■Contactar o Serviço de Assistência
imediatamente
Nota:
Antes de usar o seu aparelho de ar condicionado,
leia estas instruções de uso com muita atenção e
tenha-as à mão para futuras consultas.
CARACTERÍSTICAS
●Botão lluminãvel
Para facilitar a sua manipulação na escuridão.
(Pág 14)
●Operação Automática
Tire a temperatura interior para seleccionar o modo
mais apropriado.
(Pág 15)
●Modo Silencioso
Para um funcionamento em silêncio.
(Pág 17)
●Modo Ionizador
Criação de iões negativos para o ar fresco.
(Pág 17)
●Modo Potente
Atinge rapidamente a temperatura pretendida da sala.
(Pág 17)
●Painel Frontal AmovÍvel
Para uma limpeza mais rápida e fácil. (lavável)
(Pág 18)
●Filtro Purificador do Ar "CATECHIN"
É um filtro que pode reter o pó, o fumo do tabaco e as
partículas microscópicas do ar da sala. Também pode
evitar o crescimento das bactérias e dos vírus retidos
nele.
(Pág 18)
●Filtro De Desodorização Tripla
Absorve odores produzidos por papel de parede,
material de construção e pela circulação de pessoas.
(Pág 18)
●Rearme Automático Da Operação
Depois de um corte de corrente arranca
automaticamente o aparelho.
(Pág 19)
●Não prejudicial para o meio ambiente
(Para o refrigerante: Modelo R410A)
Potencial zero de esgotamento do ozono e baixo
potencial de aquecimento global graças ao uso do
refrigerante R410A.
!Perigo
1) Se o cabo de alimentação está danificado ou é
necessário trocá-lo, a troca deve ser feita pelo fabricante
ou pelo seu serviço técnico associado ou uma pessoa de
qualificação equivalente para evitar riscos.
2) Antes de efectuar a manutenção deste aparelho,
desligue-o da corrente.
3) Não tente reparar o aparelho.
Em caso de funcionamento defeituoso do aparelho, não
o repare você mesmo. Contacte com o representante de
vendas ou com o serviço técnico para a sua reparação.
4) Desligue a alimentação eléctrica (Isolamento da corrente
principal).
Em caso de emergência, retire a ficha da tomada, ou
desligue o interruptor, ou desligue a fonte de alimentação
de forma a isolar o equipamento da corrente principal.
!Cuidado
QUANDO A LIGAÇÃO DO APARELHO SE FAZ À
CORRENTE, DESLIGUE A FICHA DA TOMADA QUANDO
NÃO USAR O APARELHO.
Ruídos aéreos
O nível na escala A deste aparelho é inferior a 70 dB, sob as
condições de teste JIS C 9612:
Operação máxima de arrefecimento
1 m do aparelho
IMPORTANTE
A mudança ou a instalação de tomadas de alimentação deve
ser feita somente por pessoal autorizado ou profissionais
qualificados.
As cores dos cabos do condutor principal ajustam-se ao
seguinte código:
GVerde e Amarelo : Terra
Azul : Neutro
C astanho : Com corrente
“Quando as cores dos cabos do condutor principal deste
aparelho não correspondam com as marcas de cor que
identificam os terminais da sua tomada, faça o seguinte:
O fio verde e amarelo deve ser ligado ao terminal da ficha
que está marcado com a letra
E, ou com o símbolo de segurança de terra! ou de cor verde
e amarela.
O fio azul deve ser ligado ao terminal marcado com a letra
N, ou de cor preta.
O fio castanho deve ser ligado ao terminal com a letra L, ou
de cor vermelha.”

12
PORTUGUÊS
RECOMENDAÇÕES DE SEGURANÇA
Antes de pôr em funcionamento este aparelho, leia
atentamente as seguintes Recomendações de
Segurança.
●Para evitar danos pessoais, de terceiros ou danos
materiais, deve seguir as seguintes instruções.
●A operação incorrecta, devido ao incumprimento
destas instruções, poderá causar danos ou avarias.
A gravidade das mesmas é classificada como se
segue:
!Perigo
Este sinal significa perigo de morte ou de
ferimentos graves.
!Cuidado
Este sinal significa perigo de danificar o aparelho.
●As instruções que deve seguir estão classificadas
conforme os símbolos seguintes:
Este símbolo (com um fundo branco) significa
uma acção PROÍBIDA.
Estes símbolos (com um fundo negro)
significam acções OBRIGATÓRIAS.
■Recomendações de Instalação
!Perigo
●Este aparelho de ar condicionado
deve ser ligado a uma tomada com
ligação à terra.
A ligação inadequada poderá causar
risco de choque eléctrico.
●Certifique-se de que a tubagem de
drenagem está devidamente ligada.
Caso contrário, poderá ocorrer uma
fuga de água.
●Não instale a unidade numa
atmosfera potencialmente
explosiva.
As fugas de gás próximo do aparelho
poderão causar risco de incêndio.
●Não instale, retire a instalação, nem reinstale
o aparelho você mesmo.
A instalação inadequada poderá causar fugas,
choques eléctricos ou risco de incêndio. É favor
consultar um representante autorizado, ou um
técnico especializado para proceder a estes
trabalhos.
!Cuidado
■Recomendações de Funcionamento
!Perigo
Este sinal significa perigo de morte ou de ferimentos graves.
●Não ligue outros aparelhos à mesma tomada.
●Não ligue nem desligue o aparelho inserindo e
retirando a ficha da tomada.
●Não ponha o aparelho em funcionamento com
as mãos molhadas.
●
Não danifique, nem altere, o cabo de alimentação.
●Não introduza os dedos, nem outros objectos,
nas unidades interior ou exterior.
●Não se exponha directamente ao ar frio
durante muito tempo.
●Ligue a ficha devidamente.
●Não ponha o aparelho em funcionamento com
as mãos molhadas.
●Se ocorrer uma situação de funcionamento
anormal (cheiro a queimado, etc.), desligue o
aparelho e retire a ficha da tomada.
!Cuidado
Este sinal significa perigo.
●Não puxe o cabo de alimentação para retirar a
ficha da tomada.
●Não lave o aparelho com água.
●Não utilize o aparelho para outros fins como a
conservação de alimentos.
●Não utilize qualquer equipamento combustível
na direcção do fluxo de ar do aparelho.
●Não se sente nem coloque nenhum objecto
em cima da unidade exterior.
●Desligue o aparelho antes de limpá-lo.
●Ventile regularmente a sala.
●Comprove se o bastidor de instalação está
danificado depois de ter usado o aparelho
durante um longo período.
●Desligue a alimentação eléctrica do aparelho,
caso não tencione utilizá-lo por um período de
tempo prolongado.
OFF
OFF
OFF

13
DESCRÍÇÃO DAS PEÇAS
■Unidade Interior
1Painel Frontal
2Entrada de Ar
3Cabo de Alimentação
4Saída de Ar
5Deflector para Fluxo de Ar Vertical
6Deflector para Fluxo de Ar Horizontal
(ajustável manualmente)
7Painel indicador
1Botão de Operação Automática
(quando o painel frontal estáaberto)
2Indicador do modo de plena potência –LARANJA
3Indicador do modo de ionizador –VERDE
4Indicador de energia –VERDE
5Indicador do modo de silencioso –LARANJA
6Indicador do modo de temporizador –LARANJA
●Unidade Interior
(quando o painel frontal estáaberto)
1Painel Frontal
2Filtros de Ar
3Filtro Purificador do Ar

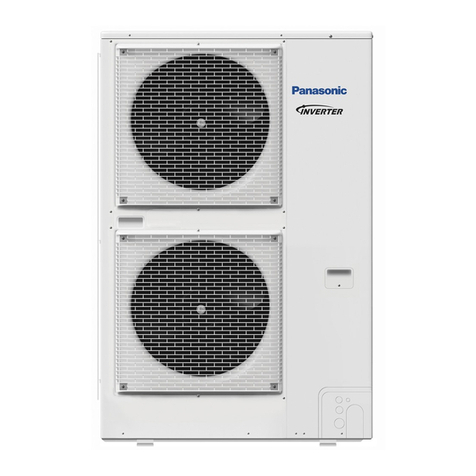

■Unidade Exterior
1Entrada de Ar
2Terminal de Terra
(Cobertura Interior)
3Tubagem
4Cabo de Ligação
5Mangueira de Dreno
6Saida de Ar
12
3
4576
2
13
1
6
2
3
4
5
123 654
■Acessórios
●Controlo Remoto
●Etiqueta Bilingue do Controlo Remoto
●Soporte do controlo remoto
●Duas pilhas secas RO3 (AAA) ou equivalentes
●Filtros Purificador Do Ar
CHECK
TEMP
AUT
AUT
O
ON
OFF
AUT
AUT
ODR
DR
YFAN
AN
COOL
COOL
FAN
AN
AUT
AUT
O
RESETBA
TTERY
CLOCK
MODE SLEEP
ECONOMY
FANSPEED
AIRSWING
OFF
CANCEL
ON
SET
Step
123
TIMER
+
HEA
HEA
T
OFF/ON
(Filtros Purificador
do Ar "Catechin”)
(Filtro De
Desodorização Tripla)

14
PORTUGUÊS
DESCRÍÇÃO DAS PEÇAS
■Controlo Remoto
●Sinal do comando àdistância.
•Certifique-se de que não existe nenhum obstáculo
entre o comando e o receptor de infravermelhos.
•Distãncia máxima: 10 m.
•Som de recepção do sinal
Um Bip curto ou longo.
●Notas para o comando àdistância.
•Não deixe cair nem atire ao chão o controlo
remoto.
•Não molhe o controlo remoto.
•Alguns tipos de lâmpadas fluorescentes
poderão afectar a recepção do sinal. Consulte
o seu revendedor.
●Como inserir as pilhas
1Deslize atéao fundo a tampa do comando à
distância
2Instalar as pilhas
–Comprove se éa posição correcta
–12.00 no visor –piscando
•Acerte a hora actual (CLOCK) imediatamente, para
evitar desgaste das pilhas.
●Sobre as pilhas
•Podem ser utilizadas durante cerca de um ano.
●Siga as seguintes indicações, ao substituir as
pilhas.
•Substitua as pilhas antigas por outras novas do
mesmo tipo.
•Não utilize pilhas recarregáveis (Ni-Cd).
•Remova as pilhas, caso não tencione utilizar o
aparelho por um período de tempo prolongado.
1Emissor de Infravermelhos
2Visor de Operação
3Botão de Operação do Modo Ionizador
4Botão de Regulação da Temperatura Ambiente
(botão iluminãvel)
5Botão de Selecção do Modo de Operação
6Botão de Operação do Modo Silencioso
7Botão de Selecção Automática da Direcção do Fluxo
de Ar
8Botão para Ligar o Temporizador
9Botão para Desligar o Temporizador
0Pontos de Reinício
(Premir com um objecto de ponta fina para eliminar a
memória)
!Botão ON/OFF
(botão iluminãvel)
#Botão de Operação do Modo Potente
$Botão de Selecção da Velocidade do Ventilador
$
Botão de Selecção Manual da Direcção do Fluxo de Ar
%Botão de Programação do Temporizador
^Botão de Cancelamento do Temporizador
&Botão de Acerto da Hora
*Botão do Relógio
(Tampa do comando àdistância
CHECK
TEMP
AUTAUTO
ON
OFF
AUTAUTODRDRYFANANCOOLCOOL
FANAN
AUTAUTO
RESET CLOCK
MODE
POWERFUL
QUIET
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
AUTO
MANUAL
#
!
$
%
^
$
*
&
3
5
8
7
9
0
6
4
(
2
1
HEA
HEA
T
CHECK
AUTO
OF
AUTO HEAT DRY FANCOOL
FAN
AUTO
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
POWERFUL
AUTO MANUAL
ECONOMY
SLE
ON
SET
FAN SPEED
MODE
2
1
1.5V
1.5V

15
PREPARAÇÃO ANTES DE UTÍLIZAR
■Unidade Interior
1Ligue o cabo de alimentaçáo a uma fonte de
alimentaçáo independente.
2Abra o painel frontal
3Remova os filtros de ar
4Coloque no seu lugar os filtros purificadores de ars
5Introduza os filtros de ar
6Feche o painel frontal
■Controlo Remoto
–Para acertar a hora
1Prima 1.
2Depois prima 2para mudar a hora em sentido
ascendente ou descendente.
3Prima de novo 1.
A hora actual iluminar-se-áno visor.
■Ajuste da Temperatura
•Prima 3para aumentar ou diminuir a temperatura.
•A temperatura pode ser regulada entre os 16°C ~
30°C
•Temperatura recomendada:
•Durante o funcionamento em AUTO, prima 3para
seleccionar:-
•Funcionamento a 2°C acima da temperatura
ambiente.
•Funcionamento a temperatura ambiente.
•Funcionamento a 2°C abaixo da temperatura
ambiente.
●Temp. Standard
Modelo de refrigeração
•Caso seleccione este modo, o sensor de temperatura
interior seráactivado automaticamente, hora a hora,
para seleccionar o modo óptimo de operação.
•Depois de seleccionar o modo de funcionamento, o
mesmo não muda.
Modelo Bomba de Calor
•Ao início do funcionamento automático, os modos de
aquecimento, Refrigeração ou Secagem Suave
seleccionam-se de acordo com a temperatura interior.
•O modo de funcionamento muda de hora em cada
hora se énecessário.
Modelo Bomba
de Calor
COOL –> 26°C ~ 28°C
DRY –> 1°C ~ 2°C
abaixo da temperatura
ambiente
HEAT –>20°C ~ 24°C
Operação
Arrefecimento
Desum. Suave
Temp.
Standard
25°C
22°C
Temperatura
de interior
23°C
Modelo de
refrigeração
COOL –> 26°C ~ 28°C
DRY –> 1°C ~ 2°C
abaixo da temperatura
ambiente
COMO UTILIZAR O APARELHO
■Para iniciar o funcionamento
•Prima 1.
•O indicador POWER (energia) (verde) da unidade
interior acender-se-á.
•Para parar, prima uma vez mais.
■Ajuste do modo
•Prima 2para seleccionar:-
AUTO –Funcionamento em modo
automático
COOL –Funcionamento em modo
refrigeração
DRY –Funcionamento em modo
secagem suave
FAN –Funcionamento em modo
circulação de ar
AUTO –Funcionamento em modo
automático
HEAT –Funcionamento em modo
aquecimento
COOL –Funcionamento em modo
refrigeração
DRY –Funcionamento em modo
secagem suave
Operação
Arrefecimento
Desum. Suave
Aquecimento
Temp.
Standard
25°C
22°C
21°C
Temperatura
de interior
23°C
20°C
Modelo de refrigeração
Modelo Bomba de Calor
CHECK
AUTO
AUTO HEAT DRY FANCOOL
FAN
AUTO
RESET CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
AUTO
MANUAL
1
2
6
21
4
5
3
OFF
ON
HEAHEATDRDRYFANANCOOLCOOL
CHECK
TEMP
AUTAUTO
AUT AUTO
FAN
AN
AUT AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
OFF/ON
AUTO MANUAL
QUIET
POWERFUL
ON
SET
FAN SPEED
MODE
2
3
51
6
4

16
PORTUGUÊS
●Detalhes de Funcionamento
COOL –Função de Arrefecimento
•Para fixar a temperatura ambiente no nível de frio que
lhe seja mais agradável.
AUTO –Operação Automática
•Tire a temperatura interior para seleccionar o modo
mais apropriado.
•No modo de funcionamento AUTO não aparece a
temperatura no comando àdistância.
DRY –Operação Desumidificação Suave
•Uma refrigeração muito suave antes da
desumidificação não reduz a temperatura ambiente.
•Durante o funcionamento de Secagem Suave, o
ventilador do interior funcionaráa baixa velocidade.
HEAT –Função de Aquecimento
(sópara o modelo de Bomba de Calor)
•O calor obtém-se do ar exterior para aquecer a sala.
Quando a temperatura exterior baixa, poderia
diminuir a capacidade de aquecimento da unidade.
•Função de descongelação
Dependendo da temperatura exterior, costuma parar
o funcionamento para fundir o gelo da unidade
exterior.
FAN –Operação de Circulação do Ar
(sópara o modelo com refrigeração)
•Quando a temperatura ambiente alcança o nível
estabelecido, o funcionamento inicia-se com um
volume baixo de fluxo de ar. Pára quando a
temperatura se reduz 2°C abaixo da estabelecida.
(Éútil quando se usa o aquecimento).
■Ajuste da velocidade do ventilador
•Prima 4para seleccionar:-
FAN –Velocidade baixa do ventilador
FAN –Velocidade média do ventilador
FAN –Velocidade alta do ventilador
AUTO
FAN –Velocidade automática do ventilador
A velocidade do ventilador interno é
regulado automaticamente, de acordo
com a operação. O ventilador interno
pára temporariamente durante a
operação de arrefecimento.
■Ajuste da direcção vertical do fluxo de ar
•Prima 5ou 6para seleccionar:-
COOL/ DRY Funcionamento
AUTO
FAN Funcionamento
AUTO
MANUAL
Podem estabelecer-se cinco
etapas de ajuste entre
14°~ 36°.
Mude automaticamente
para cima/baixo
Move-se para cima/baixo
automáticamente
MANUAL
Podem estabelecer-se
cinco etapas de ajuste
entre 0°~ 61°.
–Quando a temperatura
do ar ébaixa, como no
caso do arranque do
aquecimento, o ar sopra
em sentido horizontal.
Quando a temperatura
sobe, o ar quente sopra
para baixo.
–Para parar este
funcionamento, prima
MANUAL.
■Ajuste da direcção horizontal do fluxo do ar
●Utilize este aparelho de ar condicionado nas
seguintes condições:
Modelo de refrigeração
•Regule-a manualmente
●Notas
•Caso não tencione utilizar o aparelho por um período
de tempo prolongado, desligue o interruptor de
potência. Caso o deixe na posição ON, iráconsumir
cerca de 2,5 W, mesmo que a unidade interior tenha
sido desligada com o controlo remoto.
•Caso interrompa o seu funcionamento e depois o
ligue imediatamente, o aparelho sóretomaráo
funcionamento passados 3 minutos.
DBT: Temperatura de bolbo seco
WBT: Temperatura de bolbo húmido
Temperature Máxima
Temperatura Mínima
DBT
32
16
WBT
23
11
DBT
43
16
WBT
26
11
Interior Exterior
(Unidade em °C)
36°
Modelo Bomba de Calor
HEAT Funcionamento
AUTO
COOL/ DRY Funcionamento
AUTO
Mude automaticamente
para cima/baixo
MANUAL
Podem estabelecer-se cinco
etapas de ajuste entre
14°~ 36°.
MANUAL
Podem estabelecer-se cinco
etapas de ajuste entre
0°~ 61°.
36°
61°
DBT: Temperatura de bolbo seco
WBT: Temperatura de bolbo húmido
Temperatura máxima –Refrigeração
(Temperatura máxima –Aquecimento)
Temperatura mánima –Refrigeração
(Temperatura mánima –Aquecimento)
DBT
32
(30)
16
(16)
WBT
23
(-)
11
(-)
DBT
43
(24)
16
(-5)
WBT
26
(18)
11
(-6)
Interior Exterior
(Unidade em °C)
Modelo Bomba de Calor
Modelo de refrigeração

17
PROGRAMAR O TEMPORIZADOR
Certifique-se de que a hora actual estácerta antes de
programar o temporizador. O temporizador não poderá
ser programado se o visor estiver a piscar.
■Funcionamento ON-TIMER
(Temporizador de ligação)
Para arrancar automaticamente o aparelho de ar
condicionado.
•Prima 1para programar o funcionamento.
•Prima 2para aumentar ou diminuir o tempo.
•Depois prima 3.
•Para cancelar esta operação, prima 4.
■Funcionamento OFF-TIMER
(Temporizador de desligação)
Para parar automaticamente o funcionamento do
aparelho de ar condicionado.
•Prima 5para programar o funcionamento.
•Prima 2para aumentar ou diminuir o tempo.
•Depois prima 3.
•Para cancelar esta operação, prima 4.
●Detalhes sobre o funcionamento em modo
temporizador
•Quando se ajusta o temporizador em ON (ligado), o
aparelho começaráa funcionar antes da hora real
estabelecida. Isto permite que a temperatura da sala
atinja os valores estabelecidos na hora marcada.
•Quando se estabelece o ON/OFF TIMER
(temporizador ligado/desligado), o aparelho
começaráa funcionar diariamente àhora marcada.
•A hora actual não poderáser visualizada enquanto
estáa programar o temporizador.
•Quando se usam simultaneamente os dois
temporizadores, o indicador de modo TIMER
(temporizador) da unidade interior continua ligado
quando o OFF-TIMER pára o aparelho.
UTILIZAÇÃO PRÁTICA
■Funcionamento em modo plena potência
Para conseguir rapidamente a temperatura estabelecida.
•Prima 6.
*O indicador do modo de plena potência (laranja)
acende-se na unidade interior.
*O modo Potente funciona apenas durante 15
minutos.
•Prima novamente o botão para cancelar esta
operação.
● Detalhes sobre o funcionamento do modo plena
potência
•As alterações da temperatura e do volume de fluxo
de ar são automáticas.
•O visor do comando àdistância continua sem
alterações.
•Se se prime o botão de funcionamento, o modo de
máxima potência ficarácancelado.
•Durante a operação de ventilação - circulação de ar,
os modos potente não estão disponíveis.
(sómodo de refrigeração)
■Funcionamento em modo silencioso
Para um funcionamento em silêncio.
•Prima 7.
*o indicador do modo silencioso acende-se na
unidade interior.
•Prima novamente o botão para cancelar esta
operação.
● Detalhes Da Operação
•O som do fluxo de ar diminui durante o
funcionamento.
■Funcionamento em modo ionizador
Criação de iões negativos para o ar fresco.
•Prima 8.
*O indicador do modo ion acende-se na unidade
interior.
•Prima novamente o botão para cancelar esta
operação.
● Detalhes Da Operação
•Ar condicionado ON (ligado):
Fornecimento de iões negativos durante o
funcionamento.
•Ar condicionado OFF (desligado):
Fornecimento de iões negativos com a operação
FAN.
•Se estiver a piscar, pressione 8duas vezes.
Se continuar a piscar, por favor contacte a
assistência.
Modelo Bomba
de Calor
COOL,DRY –> 15 minutos em
progressão in
advance
HEAT, AUTO –> 30 minutos em
progressão in
advance
Modelo de
refrigeração
COOL,DRY, –> 15 minutos em
AUTO progressão in
advance
Volume de fluxo
de ar
Super Alto
Automatic
Funcionamento em
modo plena potência
COOL / DRY
HEAT
(sópara o modelo
de Bomba de Calor)
Temperatura
3°C abaixo da
temperatura
estabelecida.
3°C acima da
temperatura
estabelecida.
CHECK
AUTO
AUTOHEAT DRYFANCOOL
FAN
AUTO
RESET CLOCK
MODE
POWERFUL
QUIET
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
AUTO
MANUAL
3
6
4
1
7
5
2
8

18
PORTUGUÊS
■Inspecção Pré-Temporada
●O sopro de ar éfrio ou morno?
Seráconsiderado funcionamento normal se, passados 15
minutos do início do funcionamento, a diferença entre a
temperatura das entradas de ar e a temperatura das saídas
de ar for de:-
●As entradas ou saídas de ar das unidades interior
e exterior estão obstruidas?
●As pilhas do controlo remoto estão gastas?
Caso o visor do controlo remoto pisque, ou o visor pareça
fraco, substitua as pilhas.
■ Quando o aparelho de ar condicionado não é
utilizado por um período de tempo prolongado
1Para secar as partes internas da unidade de interior faça
funcionar a unidade durante 2-3 horas usando:-
2Corte a corrente e desligue o aparelho.
Nota: Se a unidade não estáapagada no comando à
distancia, começaráa funcionar quando a ligue (porque
a unidade estáequipada com controlo de nova ligação
automático.)
3Retire as pilhas do controlo remoto.
■Inspecção Recomendada
•Depois do uso durante várias temporadas, a unidade
acumula sujidade e por isso reduz o seu rendimento.
Consoante as condições de funcionamento, uma unidade
com sujidade acumulada pode contaminar o sistema
desumidificador. Portanto, recomenda-se uma revisão por
estação além da limpeza regular. (Consulte vendedor
autorizado).
CUIDADOS E MANUTENÇÃO
■Limpeza da Unidade Interior e do Controlo
Remoto
•Limpe cuidadosamente, com um pano macio e seco.
•Não use água acima de 40°C nem líquidos para dar
brilho para limpar a unidade.
■Limpeza do Filtro de Ar
(Recomendação:- Se a unidade funciona num ambiente
com pó, limpe os filtros de duas em duas semanas, o uso
contínuo destes filtros sujos reduz a eficiência da
refrigeração ou do aquecimento)
1Remova a sujidade utilizando um aspirador.
2Lave a parte posterior dos filtros de ar com água.
3Caso os filtros estejam muito sujos, lave-os com água e
sabão ou com uma solução suave de detergente.
4Deixe secar os filtros e reinstale-os. Certifique-se de que a
indicação “FRONT”estávirada para si.
*Filtros de ar danificados
Consulte o revendedor da sua área. Ref.: CWD001047.
•Não use benzina, thinner, desengordurantes nem panos
impregnados com produtos cáusticos para limpar a
unidade.
■Limpeza do painel frontal
(Deve ser removido antes de lavar)
1Levante o painel frontal por cima do horizontal e puxe para
retirá-lo.
2Lave cuidadosamente com água e uma esponja.
•Não pressione demasiado o painel frontal durante a
limpeza.
•Quando usar produtos de limpeza de cozinha
(detergente neutro), enxagúe bem.
•Não seque o painel frontal debaixo da luz directa do sol.
3Para fixar o painel frontal, levante o painel frontal
horizontalmente, faça coincidir a parte sobressaliente da
unidade de interior com o ponto de apoio e faça pressão
para fixá-lo.
■Filtros Purificadores do Ar
●Filtro de Desodorização Tripla
•Absorve odores produzidos por papel de parede,
material de construção e pela circulação de
pessoas.
•Reutilizável
•Aspire-o, coloque-o àluz do sol perante 6 horas e
coloque-o de novo no seu lugar.
(Recomendado: de 3 em 6 mese s)
●Filtro purificador do ar de catequina
•O filtro estárevestido com catequina para impedir o
crescimento das bactérias e vírus.
•Reutilizável
•Aspire-o, e coloque-o de novo no seu lugar
(Recomendado: de 3 em 6 meses)
•Recomendado cambiar os filtros de 3 en 3 anos. Não
reutilize os filtros danificados.
Contacte com o vendedor autorizado mais próximo e
compre um novo filtro.
Filtro purificador do ar de catequina N°: CZ-SF70P
Filtro de desodorização tripla N°: CZ-SFD72P
•Caso o ar condicionado tenha os filtros sujos:
–O ar não épurificado
–A capacidade de arrefecimento ou aquecimento
diminui
–São libertados odores desagradáveis
Modelo Bomba
de Calor
COOL Operação com ajuste
de temperatura de 30°C
Modelo de
refrigeração
Funcionamento em modo
FAN (ventilador)
Modelo Bomba
de Calor
COOL –> 8°C ou mais
HEAT –> 14°C ou mais
Modelo de
refrigeração
COOL –> 8°C ou mais
Saliente
Suporte da unidade interior
Tire os filtros do ar
Filtro de desodorização
tripla
Levante o
painel frontal
Filtro purificador
do ar de catequina
2
1

19
INFORMAÇÕES ÚTEIS
■Botão de funcionamento automático
●Funcionamento automático
•Se o comando àdistância deixa de funcionar ou
ficou mal colocado, prima o botão de
funcionamento automático para arrancar o
aparelho.
•O funcionamento automático activa-se ao premer o
botão Auto de funcionamento. Porém, a
temperatura não pode ajustar-se nesta operação.
•O indicador de alimentação da unidade interior
piscaráatéque se seleccione automaticamente o
modo de funcionamento.
•Para cancelar esta operação, prima outra vez.
●Som de recepção do sinal do comando àdistância
•Para desactivar o bip (som de recepção do sinal),
prima o botão de funcionamento automático
durante 10 segundos ou mais.
Nota:
O som “bip”ouvir-se-ápassados 5 segundos;
mas deve continuar a apertar atéouvir o som
“bip”, “bip”.
•Repita os mesmos passos se quer activar o som de
recepção do sinal.
●(Sópara fins de serviço técnico)
Nota: Se prime este botão sem soltá-lo entre 5 e 10
segundos, começaráa ser executada a operação de
Test Run (comprovação automática). Aos 5
segundos ouvir-se-áum som “bip”, para identificar o
início da operação de Test Run.
(Sópara fins de serviço técnico)
■Controlo de Rearme Automático
•Caso ocorra uma falha eléctrica, o aparelho
retomaráautomaticamente o funcionamento 3 - 4
minutos depois de ser reposta a alimentação
eléctrica.
•O funcionamento retomaráautomaticamente no
modo de funcionamento prévio e na mesma
direcção do fluxo de ar quando se restabeleça a
corrente eléctrica, salvo se se interrompeu esse
funcionamento desde o comando àdistância.
■Programação do Temporizador
•Quando surgem cortes de corrente, a configuração
do temporizador cancela-se. Reajuste o
temporizador logo que volte a corrente.
■Trovoadas
•Este acondicionador de aire estáequipado con un
mecanismo protector incorporado de subidas de
tensión. Sin embargo, para protegerlo de daòos
causados por una subida anormalmente del flujo
elëctrico, se puede apagar la fuente de
alimentación y desenchufarlo de la red.
ESUGESTÕES PARA POUPAR
ENERGIA E OBTER UM
FUNCIONAMENTO MAIS EFICAZ
■Ajuste da temperatura
•Pode-se poupar aproximadamente 10% de
electricidade.
•Ajusta a temperatura acima ou abaixo da
temperatura desejada.
■Filtro de Ar e Filtro Purificador do Ar
•Limpe o filtro de ar quinzenalmente e mude o filtro
purificador de ar trimestralmente.
•Os filtros sujos reduzem a eficácia do arrefecimento
ou aquecimento.
■Mantenha as portas e janelas fechadas
•Em caso contrário, o rendimento da refrigeração ou
do aquecimento diminuiráe perder-se-áenergia.
■Unidade Exterior
•Não bloqueie as saídas de ar. Caso contrário,
reduziráa eficácia do arrefecimento.
■Modo de Temporizador
•Para evitar o desperdício de electricidade, use o
modo temporizador quando sair de casa.
■Evite a luz solar directa
•Mantenha os cortinados ou estores fechados para
evitar a luz directa do sol enquanto funciona a
eficácia do arrefecimento.
•Levante o painel frontal e prima.
Modelo de refrigeração
Funcionamento da refrigeração : 1°C acima
Modelo Bomba de Calor
Funcionamento da refrigeração : 1°C acima
Funcionamento da aquecimento : 2°C abaixo
