Panasonic CS-E12CKP User manual

OPERATING INSTRUCTIONS
Room Air Conditioner
Before using your air-conditioner, please read this operating instructions
carefully and keep it for future reference.
INVERTER MODEL :-
(Refrigerant : R410A)
Indoor Outdoor
CS-E9CKP CU-E9CKP5
CS-E12CKP CU-E12CKP5
CS-E15CKP CU-E15CKP5
ENGLISH ...................... P. 1 – P. 10
PORTUGUÊS ............... P. 11 – P. 20
DEUTSCH ..................... P. 21 – P. 30
FRANÇAIS.................... P. 31 – P. 40
NEDERLAND................ P. 41 – P. 50
ITALIANO ..................... P. 51 – P. 60
GREEK ......................... P. 61 – P. 70
ESPAÑOL ..................... P. 71 – P. 81
RUSSIAN ...................... P. 82 – P. 93
Before using your air-conditioner, please read
this operating instructions carefully and keep it
for future reference.
F563844
MATSUSHITA INDUSTRIAL CORP. SDN. BHD.
LOT 2, PERSIARAN TENGKU AMPUAN, SECTION 21,
SHAH ALAM INDUSTRIAL SITE, SELANGOR, MALAYSIA
BZ02

1
Thank you for purchasing our Panasonic Room Air
Conditioner.
CONTENTS
:Features ..................................................... 1
:Safety Precautions .................................... 2
■Installation Precautions
■Operation Precautions
:Name of Each Part ................................ 3~4
■Indoor Unit
■Outdoor Unit
■Accessories
■Remote Control
:Preparation Before Operation .................. 5
■Indoor Unit
■Remote Control
:How to Operate ...................................... 5~6
:Setting the Timer ....................................... 7
:Convenience Operation ............................ 7
■Powerful Mode Operation
■Quiet Mode Operation
■Ionizer Mode Operation
:Care and Maintenance .............................. 8
■Cleaning the Indoor Unit and Remote Control
■Cleaning the Air Filter
■Cleaning the Front Panel
■Air Purifying Filters
■Pre season Inspection
■When the Air Conditioner is Not Used for an
Extended Period of Time
■Recommended Inspection
:Helpful information ................................... 9
:Energy Saving and Operation Hints ........ 9
:Troubleshooting ...................................... 10
■Call the Dealer Immediately
Note:
Before using your air conditioner, please read
this operating instructions carefully and keep it
for future reference.
FEATURES
Cool, quiet, comfort from Panasonic Inverter Aided
air conditioner
●Illuminating Button
For your convenience to operate in the dark.
(Refer page 4)
●Automatic Operation
Sense indoor temperature to select the optimum
mode.
(Refer page 5)
●Vertical / Horizontal Air Swing
Auto swing for vertical and horizontal airflow direction.
(Refer page 6)
●Quiet Mode
To provide quiet operation.
(Refer page 7)
●Ionizer Mode
Produce negative ion for fresh air.
(Refer page 7)
●Powerful Mode
Reaches the desired room temperature quickly.
(Refer page 7)
●Removable Front Panel
For quick and easy cleaning. (washable)
(Refer page 8)
●Catechin Air Purifying Filter
Filter that can trap dust, tobacco smoke and tiny
particles in the room. It can also prevent growth of
bacteria and viruses trapped in this filter.
(Refer page 8)
●Triple Deodorizing Filter
Absorb odours produced by wall paper, construction
material and living environment.
(Refer page 8)
●Auto Restart Control
Restart the unit automatically after power failure.
(Refer page 9)
●Enviromental Friendly
(For Refrigerant: R410A Model)
Zero ozone depleting potential and low global
warming potential by using R410A refrigerant.
!Warning
1) If the supply cord is damaged or needed to be replaced,
it must be replaced by the manufacturer or its service
agent or a similarly qualified person in order to avoid a
hazard.
2) Remove power plug or disconnect from the main before
servicing this appliance.
3) Do not repair by yourself.
In case of malfunction of this appliance, do not repair by
yourself. Contact the sales dealer or service dealer for a
repair.
4) Turn off the power (Isolation from main power supply).
Pull off the power plug from the receptacle, or switch off
the breaker, or switch off the power disconnecting mean
to isolate the equipment from the main power supply in
case of an emergency.
5) The appliance is not intended for use by young children
or infirm person without supervision.
Young children should be supervised to ensure that they
do not play with the appliance.
!Caution
DISCONNECT THE MAIN PLUG FROM THE SUPPLY
SOCKET WHEN NOT IN USE, WHERE SUPPLY
CONNECTION IS VIA MAIN PLUG.
Airborne noise.
A-weighted sound pressure level of this appliance is less than
70dB (A) under the JIS C 9612 test conditions.
Maximum cooling operation
1 m from the unit
IMPORTANT
Replacement or installation of power plugs shall be performed
by authorised/qualified personnel only.
The wires in this main lead are coloured in accordance with
the following code:
Green and Yellow : Earth
Blue : Neutral
Brown : Live
“As the colours of the wires in the main lead of this
appliance may not correspond with the coloured markings
identifying the terminals in your plug, proceed as follow :
The wire which is coloured green and yellow must be
connected to the terminal in the plug which is marked by the
letter E or by safety earth symbol !or coloured green or
green and yellow.
The wire which is coloured blue must be connected to the
terminal which is marked with letter N or coloured black.
The wire which is coloured brown must be connected to the
terminal which is marked with letter L or coloured red.”

2
ENGLISH
SAFETY PRECAUTIONS
Before operating, please read the following
“Safety Precautions” carefully.
●To prevent personal injury, injury to others and
property damage, the following instructions must be
followed.
●Incorrect operation due to failure to follow instructions
will cause harm or damage, the seriousness of which
is classified as follow:
!Warning
This sign warns of death or serious injury.
!Caution
This sign warns of damage to property.
●The instructions to be followed are classified by the
following symbols:
This symbol (with a white background) denotes an
action that is PROHIBITED.
These symbols (with a black background) denote
actions that are COMPULSORY.
OFF
■Installation Precautions
!Warning
●This room air conditioner must be
earthed.
Improper grounding could cause
electric shock.
●Ensure that the drainage piping is
connected properly.
Otherwise, water will leak out.
●Do not install the unit in a
potentially explosive atmosphere.
Gas leak near the unit could cause
fire.
●Do not install, remove and reinstall the unit by
yourself.
Improper installation will cause leakage, electric
shock or fire. Please engage an authorized dealer
or specialist for the installation work.
!Caution
■Operation Precautions
!Warning
This sign warns of death or serious injury.
●Do not share outlet.
●Do not insert plug to operate the unit. Do not
pull out plug to stop the unit.
●Do not operate with wet hands.
●Do not damage or modify the power cord.
●Do not insert finger or other objects into the
indoor or outdoor units.
●Do not expose directly to cold air for a long
period.
●Plug in properly.
●Use specified power cord.
●If abnormal condition (burnt smell, etc.)
occurs, switch off and unplug the power
supply.
!Caution
This sign warns of injury.
●Do not pull the cord to disconnect the plug.
●Do not wash the unit with water.
●Do not use for other purposes such as
preservation.
●Do not use any combustible equipment at
airflow direction.
●Do not sit or place anything on the outdoor
unit.
●Switch off the power supply before cleaning.
●Ventilate the room regularly.
●Pay attention as to whether the installation
rack is damaged after long period of usage.
●Switch off the power supply if the unit is not
used for a long period.
OFF
OFF

3
NAME OF EACH PART
■Indoor Unit
1Front Panel
2Air Intake Vent
3Power Supply Cord
4Ionizer
5Vertical Airflow Direction Louver
6Horizontal Airflow Direction Louver
7Indicator Panel
8Air Outlet Vent
1Auto Operation Button
(when the front panel is opened)
2Power Monitor Lamps –ORANGE
•Lights up from LOW to HIGH to show the
compressor operating condition.
•Light off when then compessor stops.
3Ionizer Mode Indicator –GREEN
4Power Indicator –GREEN
5Powerful Mode Indicator –ORANGE
6Quiet Mode Indicator –ORANGE
7Timer Mode Indicator –ORANGE
●Indoor Unit
(when the front panel is opened)
1Front Panel
2Air Filters
3Air Purifying Filter
■Outdoor Unit
1Air Intake Vents
2Ground Terminal
(Inside cover)
3Piping
4Connecting Cable
5Drain Hose
6Air Outlet Vents
12
3
45768
2
13
1
6
2
3
4
5
123 6754
■Accessories
●Remote Control
●Remote Control Indication Sticker
●Remote Control Holder
●Two RO3 (AAA) dry-cell batteries or equivalent
●Air Purifying Filter
CHECK
TEMP
AUT
AUT
O
ON
OFF
AUT
AUT
ODR
DR
YFAN
AN
COOL
COOL
FAN
AN
AUT
AUT
O
AUTO
RESETBA
TTERY
CLOCK
MODE SLEEP
ECONOMY
FANSPEED
AIRSWING
OFF
CANCEL
ON
SET
Step
123
TIMER
+
HEA
HEA
T
OFF/ON
INVERTER
(Catechin Air
Purifying Filter)
(Triple Deodorizing
Filter)

4
ENGLISH
NAME OF EACH PART
■Remote Control
●Remote Control Signal.
•Make sure it is not obstructed.
•Maximum distance : 10 m.
•Signal received sound.
One short beep or one long beep.
●Notes for Remote Control.
•Do not throw or drop.
•Do not get it wet.
•Certain type of fluorescent lamps may affect
signal reception. Consult your dealer.
●How to Insert the Batteries
1Slide down the remote control cover completely
2Insert the batteries
–Be sure the direction is correct
–12.00 at display - flashing
•Set the current time (CLOCK) immediately to
prevent battery exhaustion.
●About the batteries
•Can be used for approximately one year.
●Observe the following when replacing the
batteries
•Replace with new batteries of the same type.
•Do not use rechargeable batteries (Ni-Cd).
•Remove the batteries if the unit is not going to be
used for a long period.
1Signal Transmitter
2Operation Display
3Ionizer Mode Operation Button
4Room Temperature Setting Button
(Illuminating button)
5Operation Mode Selection Button
6Quiet Mode Operation Button
7Vertical Airflow Direction Button
8ON-Timer Button
9OFF-Timer Button
0Reset Point
(Press with fine-tipped object to clear the memory)
!Check Point
To be used by the service technician only.
@OFF/ON Button
(Illuminating button)
#Powerful Mode Operation Button
$Fan Speed Selection Button
%Horizontal Airflow Direction Button
^Timer Set Button
&Timer Cancellation Button
*Time-Setting Button
(Clock Button
)Remote Control Cover
AUTO
OF
AUTOHEAT DRY FANCOOL
FAN
AUTO
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
POWERFUL
AUTO MANUAL
ECONOMY
SLE
ON
SET
FAN SPEED
MODE
CHECK
2
1
1.5V
1.5V
TEMP
AUTAUTO
ON
OFF
AUTAUTOHEAHEATDRDRY FANANCOOLCOOL
FANAN
AUTAUTO
AUTAUTO
CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
$
^
&
%
(
*
3
8
7
9
0
4
)
CHECK RESET
2
1
!
MODE
POWERFUL
QUIET
$
5
6
OFF/ON
#

5
PREPARATION BEFORE OPERATION
■Indoor Unit
1Connect the power supply cord to an independent
power supply
2Open the front panel
3Remove the air filters
4Fit the air purifying filters in place
5Insert the air filters
6Close the front panel
■Remote Control
–To set the current time
1Press 1.
2Then press 2to increase or decrease the time.
3Press 1again.
Set time at display will light up.
AUTO
AUTO HEAT DRY FANCOOL
FAN
AUTO
CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
1
2
RESETCHECK
6
21
4
5
3
■Setting Temperature
•Press 3to increase or decrease the temperature.
•The temperature can be set between 16°C ~ 30°C.
(Not adjustable during Fan Operation.)
•Recommended temperature:
HEAT : 20°C ~ 24°C
COOL : 26°C ~ 28°C
DRY : Approx. room temperature
■Automatic Operation
•At the start of the Automatic operation, Heating,
Cooling or Soft Dry is automatically selected according
to the outdoor temperature, indoor temperature and
setting temperature.
•The operation mode changes every half hour, when
necessary.
HOW TO OPERATE
■To start the operation
•Press 1.
• POWER indicator (green) on the indoor unit will light up.
(LED blinks when the room temperature is low at the
start of heating or operation mode is selected during
Automatic Operation.)
The power monitor lamps light up to show the
compressor operating condition.
•To stop, press once more.
■Setting Mode
•Press 2to select:-
AUTO –Automatic Operation
HEAT –Heating Operation
COOL –Cooling Operation
DRY –Soft Dry Operation
FAN –Fan Operation
OFF
ON
HEAHEATDRDRYFANANCOOLCOOL
CHECK
TEMP
AUTAUTO
AUT AUTO
FAN
AN
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
OFF/ON
POWERFUL
ON
SET
FAN SPEED
MODE
AUTO
QUIET
2
3
51
6
4
13°C 19°C 21°C 23°C 25°C
36°C
32°C
31°C
18°C
16°C
(Ex) Setting Temperature at 25°C
Outdoor Temperature
Room Temperature
C
O
O
L
I
N
G
S
O
F
T
D
R
Y
H
E
A
T
I
N
G

6
ENGLISH
●Notes
•If the unit is not going to be used for an extended
period of time, turn off the main power supply. If it is
left at the ON position, approximately 2.8 W of
electricity will be used even if the indoor unit has been
turned off with the remote control.
•If operation is stopped, then restart immediately, the
unit will resume operation only after 3 minutes.
●Operation Details
COOL –Cooling Operation
•To set the room temperature at your preference
cooling comfort.
AUTO –Automatic Operation
•Sense indoor temperature to select the optimum
mode.
•Temperature is not displayed on the remote control
during AUTO operation.
DRY –Soft Dry Operation
•Dehumidifies while maintaining the setting
temperature. The Soft Dry Operation is recommended
during the rainy season.
•If the room temperature exceeds the setting
temperature, operation switches to Cooling.
•The fan speed is rather slow during Soft Dry
Operation.
•The humidity may not decrease when the indoor
temperature is lower than the setting temperature on
the remote control.
HEAT –Heating Operation
•To warm up the room temperature upon your
preference setting temperature.
•Heat is obtained from outdoor air to warm up the
room. When the outdoor ambient air temperature
falls, the heating capacity of the unit might be
reduced. We recommend that you use an additional
heating device when the outdoor ambient air
temperature is low.
FAN –FAN Operation
•Circulates air throughout the room.
•Purifies and deodorizes the air if the air purifying filter
is used. Fan Operation is recommended during
seasons in which neither Heating nor Cooling is used.
■Setting the Fan Speed
•Press 4to select:-
There are five stages of fan speed in addition to
Auto Fan speed.
AUTO
FAN –Heating
When the temperature of the discharge
air increases, the fan speed increases.
Cooling ●Dry
Changes the fan speed to generate a
cool breeze. The air starts to blow out
approximately 40 seconds after the start
of Cooling or Soft Dry.
■Setting the Vertical Airflow Direction.
•Press 5to select:-
●Louver adjustment range
• The adjustment range is different
for each operation i.e. Heating,
Cooling and Soft Dry. (Fig.at left)
• The angle indicated on the remote
control is different from that on the
indoor unit.
• The louver angle automatically
changes to prevent condensation
during Cooling and Soft Dry.
• When operation stops, the louver
automatically closes.
* Five stages of adjustments can be made in this range.
AUTO
•For COOL/DRY operation.
Swing up/down automatically.
•For HEAT operation
When the discharge air temperature is
low such as at the start of the heating
operation, the air blows at horizontal
level. As the temperature rises, the hot
air blows in a downwards direction.
AUTO
●Notes
•
Do not adjust the vertical airflow direction louver downward
during Cooling and Soft Dry. Drops of water may condense
on the air outlet vent and drip down.
• Use the remote control to change the vertical airflow
direction louver. Using your hands to adjust the direction
may cause the louver to malfunction. If this happens, stop
operation immediately and restart.
■Setting the Horizontal Airflow Direction.
•Press 6to select:-
●Use this air conditioner under the following
conditions:
•For COOL/DRY operation.
Louvers swing horizontally at a fixed
speed.
•For HEAT operation
When air temperature is low, air is sent
in . When temperature goes up,
louver swing horizontally at a fixed
speed.
AUTO
Heating
Soft
Dry
Cooling,
Fan
About 30°
About 30°
About 60°
AUTO
AUTO
DBT: Dry Bulb Temp
WBT: Wet Bulb Temp
Maximum Temperature-Cooling
(Maximum Temperature-Heating)
Minimum Temperature-Cooling
(Minimum Temperature-Heating)
DBT
32
(30)
16
(2)
WBT
23
(-)
11
(-)
DBT
43
(24)
16
(-5)
WBT
26
(18)
11
(-6)
Indoor Outdoor
Unit in °C
AUTO
Horizontal
Airflow
Direction
Indoor
Unit
Remote
Control

7
SETTING THE TIMER
Ensure that the current time is correct before setting the
timer. The timer cannot be set if the time display is
flashing.
■ON-TIMER Operation
To start the air conditioner operation automatically.
•Press 1to set the operation.
•Press 2to increase or decrease the time.
•Then press 3.
•To cancel this operation, press 4.
■OFF-TIMER Operation
To stop the air conditioner operation automatically.
•Press 5to set the operation.
•Press 2to increase or decrease the time.
•Then press 3.
•To cancel this operation, press 4.
●Timer Mode Operation Details
•When the ON-Timer is set, operation will start
before the actual set time. This is to allow the room
temperature to reach the setting temperature by the
setting time. (Maximum of 35 minutes in advance).
•Once the timer is set, operation will start and stop
at the same time everyday.
•The current time is not displayed when the timers
are set.
•When both timers are used together, the TIMER
mode indicator on the indoor unit remains lit even
when the operation is stopped by the OFF-TIMER.
CONVENIENCE OPERATION
■Powerful Mode Operation
To obtain the set temperature quickly.
•Used in winter to warm yourself quickly upon
returning home (Heating + Powerful).
•Used in summer to cool yourself after a hot bath
(Cooling + Powerful).
•Press 6.
*Powerful mode indicator (orange) on the indoor
unit will light up.
•To cancel this operation, press once more.
●Note
•The setting temperature and the fan speed changes
automatically in order to heat, cool or dehumidify the
room quickly.
■Quiet Mode Operation
To provide quiet operation.
•Press 7.
*Quiet mode indicator on the indoor unit will light
up.
•To cancel this operation, press once more.
●Operation Details
•Air flow sound will reduce during operation.
■Ionizer Mode Operation
Produce negative ion for fresh air.
•Press 8.
*Ion mode indicator on the indoor unit will light up.
•To cancel this operation, press once more.
●Operation Details
•Air conditioner ON:
Provide negative ion during operation.
•Air conditioner OFF:
Provide negative ion with FAN operation.
•If blinking, press 8twice.
If still blinking, please call service.
CHECK
AUTO
AUTO HEAT DRY FANCOOL
FAN
AUTO
RESET CLOCK
MODE
POWERFUL
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
3
6
4
1
5
2
QUIET
8
7
Operation Temperature Fan Speed
Automatic
HEAT
COOL
DRY
3.5°C higher
2°C lower (For
first 20 minutes)
1°C lower (For
first 20 minutes)
Slightly
Stronger

8
ENGLISH
■Pre-season Inspection
●Is the discharged air cold/warm?
Operation is normal if 15 minutes after the start of
operation, the difference between the air intake and
outlet vents temperature is:-
●Are the air intake or outlet vents of the indoor or
outdoor units obstructed?
●Are the remote control batteries weak?
If the remote control display appears weak, replace
the batteries.
■When the Air Conditioner is Not Used
for an Extended Period of Time
1To dry the internal parts of the indoor unit, operate
the unit for 2 - 3 hours using:-
2Turn off the power supply and unplug.
Note: If the unit is not switched off by the remote
control, it will start operating when you plug in
(because the unit is equipped with Auto Restart
Control).
3Remove the remote control batteries.
■Recommended Inspection
•After used over several seasons, the unit will
become dirty and thus decreases the unit’s
performance. Depending on the operation
conditions, a dirty unit may produce odour and dust
may pollute dehumidification system. Therefore, a
seasonal inspection is recommended in addition to
regular cleaning. (Consult an authorized dealer).
CARE AND MAINTENANCE
■Cleaning the Indoor Unit and Remote
Control
•Wipe gently with a soft, dry cloth.
•Do not use water hotter than 40˚C or polishing fluid
to clean the unit.
■Cleaning the Air Filter
(Recommendation:- If the unit is operated in a dusty
environment, clean the filters every two weeks,
continuous use of this dirty filters will reduce cooling
or heating efficiency)
1Remove dirt using a vacuum cleaner.
2Wash back of the air filter with water.
3If badly soiled, wash it with soap or a mild household
detergent.
4Let it dry and reinstall it.
Be sure the “FRONT”mark is facing you.
*Damaged air filter.
Consult the nearest authorized dealer.
Part No.: CWD001047.
•
Do not use benzene, thinner, scouring powder or
clothes soaked in caustic chemical to clean the unit.
■Cleaning the Front Panel
(Must be removed before washing)
1Raise the front panel higher than the horizontal and
pull to remove it.
2Gently wash with water and a sponge.
•Do not press the front panel too hard when washing.
•When use kitchen cleaning fluid (neutral detergent),
rinse throughly.
•Do not dry the front panel under direct sunlight.
3To fix the front panel, raise the front panel
horizontally, match the protruding portion on the
indoor unit to the fulcrum and push into place.
■Air Purifying Filters
●Triple Deodorizing Filter
•Absorb odours produced by wall paper, construction
material and living environment.
•Reusable.
•Vacuum, place under direct sunlight for 6 hours and
fit it back in place.
(Recommended : every 6 months)
●Catechin Air Purifying Filter
•The filter is coated with catechin to prevent growth
of bacteria and viruses.
•Reusable.
•Vacuum and fit it back in place
(Recommended : every 6 months)
•Recommended to change these filters every 3 years.
Do not reuse damaged filters.
Consult the nearest authorized dealer to purchase a
new filter.
Catechin Air Purifying Filter No.: CZ-SF70P
Triple Deodorizing Filter No.: CZ-SFD72P
•If you operate the air conditioner with dirty filters:-
–Air is not purified
–Cooling capacity decreases
–Foul odour is emitted
FAN operation
Fulcrum
Protruding portion on indoor unit
2
Remove the air filters
1
Raise the
front panel
Catechin Air
Purifying Filter
Triple Deodorizing
Filter
COOL –8°C or above
HEAT –14°C or above

9
HELPFUL INFORMATION
■Auto Operation Button
●Automatic Operation
•If the remote control fails to function or has been
misplaced, press the Auto Operation button to start
the Automatic operation.
•The Automatic operation will be activated
immediately once the Auto operation button is
pressed. However, temperature cannot be adjusted
in this operation.
•The power indicator on the indoor unit will blink until
the operation mode is selected automatically.
•To cancel this operation, press once more.
■Auto Restart Control
•If there is a power failure, operation will be
automatically restarted under the previous operation
mode and airflow direction when power is resumed.
(When the operation is not stopped by remote
control).
•If you do not want the unit to restart automatically
when power is resumed, switch off the power
supply.
•If you do not require Auto Restart Control, consult
your dealer.
•Auto Restart Control is not available when Timer
Mode is set.
•When the operation restarts, the outdoor unit will
operate only after 3~4 minutes.
■Timer Setting
•When power failure occurs, the timer setting will be
cancelled. Once power is resumed, reset the timer.
■Thunder and Lightning
•This air conditioner is equipped with a built-in surge
protective device. However, in order to further
protect your air conditioner from being damaged by
abnormally strong lightning activity, you may switch
off the main power supply and unplug from power
socket.
■Voltage fluctuation
•The outdoor unit stops operation frequently due to a
fluctuation in the voltage. Consult your dealer.
ENERGY SAVING AND OPERATION
HINTS
Here are some useful tips for optimum performance
and cost-effective operation.
■Setting the Temperature
•Approximately 10% of electricity can be saved.
•Set the temperature higher or lower than the
desired temperature.
Cooling Operation : 1°C higher
Heating Operation : 2°C lower
■Air Filters and Air Purifying Filters
•Clean the air filters every 2 weeks and the Air
Purifying Filters every 6 months.
•Dirty filters may reduces cooling or heating
efficiency.
■Keep All Doors and Windows Closed
•Otherwise, cooling or heating performance will be
reduced and electricity cost is wasted.
■Outdoor Unit
•Do not block the air outlet vents. Otherwise, it will
lower the cooling or heating performance.
■Timer Mode
•To prevent wastage of electricity, use Timer when
going out.
■Avoid Direct Sunlight
•Keep curtains or drapes closed to avoid direct
sunlight during cooling operation.
•Raise the front panel and press.

10
ENGLISH
Problem?
•The unit does not operate
•The unit does not cool or heat effectively
•The unit does not receive remote control signals, or
the remote control display is weak or non-existent
Problem?
•Air is not discharged immediately
•Operation stops suddenly
•Fog is blowing out from the unit
•There is a noise
•The outdoor unit gives off water and steam
Check
•Has a circuit breaker been tripped or a fuse blown?
•Is the power supply plug disconnected from the outlet?
•Is the Timer being used correctly?
•Has the temperature been set correctly?
•Are the air filters dirty?
•Are the air intake or outlet vents blocked?
•Are all the windows and doors closed?
*Measure the temperature difference. Operation is
normal if, 15 minutes after the start of operation,
the temperature difference between the air intake
and outlet vents is 8°C or above for cooling and
14°C or above for heating.
•Are the batteries weak?
•Have the batteries been inserted with the eand rpoles
in the correct position?
Reason
•At Cooling •Soft Dry (auto Fan Speed)
Air will not be discharged for approximately 40 seconds.
The unit is designed to prevent tobacco, cooking and body
odors from being discharged together with the cool air.
•At Heating (POWER LED blinks)
This is to prevent cold air from blowing out. Please wait.
•At Cooling •Soft Dry (auto Fan Speed)
The indoor fan repeatedly stops for 80 seconds and
operates for 20 seconds to check the indoor temperature.
Whenever the temperature reaches the setting
temperature, operation starts again.
•At Heating (POWER LED blinks)
When the outdoor temperature is low and humidity is high,
frost accumulates on the outdoor unit. The POWER LED
blinks when the unit is melting the frost. (Please wait as
defrosting may take up to 10 minutes.)
•This occurs when the airflow from the air conditioner cools
the room.
•A ‘passt’sound is heard during defrosting or when the air
conditioner operation has been stopped. This is caused by
the refrigerant inside the air conditioner flowing in the
opposite direction.
•The air conditioner will expand or contract due to changes
in temperature, causing a cracking sound.
•The sound of water flowing is caused by the refrigerant
flowing inside the unit.
•When defrosting, the frost melts and changes to water
and steam.
■Call the Dealer Immediately
If the following conditions occur, turn off and unplug the
main power supply, and then call the dealer immediately.
•Abnormal noise is heard during operation.
•Water or foreign material gets into the remote
control by mistake.
•Water leak from the indoor unit.
•Switches or buttons do not operate properly.
•Circuit breaker trips or fuse blows frequently.
• Power supply cord and plug become unusually warm.
•A smell of burning is emitted.
■
When the Timer LED at indoor unit blinks
The Timer LED blinks indicating abnormality.
Press the check button at remote control for 5 seconds,
error code will be displayed.
Press TIMER or button to identify the error code.
Beep sound (4 times) will be heard for the correct error code shown.
Turn off the power supply and remove the power supply plug.
Inform the error code to an authorised dealer.
•Depending on which 3 characters are displayed,
temporary operation may be possible.
Description
of operation
Emergency
operation with
limited functions.
(The Timer LED
continues to blink.)
Possible
temporary
operations
Cooling
Heating
Cooling
ON
OFF
Remote Control
Display.
● Temporary operation
1. Press the MODE button and select Heating or
Cooling.
2. Press the operation OFF/ON button
(‘beep! beep! beep! beep!’sound is heard).
*Use this operation temporarily, until repairs can be
made.
TROUBLESHOOTING
Before calling your dealer, refer to the checklist
Characters allowing
temporary
operation
H23
H27
H28

11
Obrigado por ter adquirido o nosso Aparelho de Ar
Condicionado Panasonic.
ÍNDICE
:Características ........................................ 11
:Recomendações de Segurança ............ 12
■Recomendações de Instalação
■Recomendações de Funcionamento
:Descrição das Peças........................ 13~14
■Unidade Interior
■Unidade Exterior
■Acessórios
■Controlo Remoto
:Preparação Antes de Utilizar................. 15
■Unidade Interior
■Controlo Remoto
:Como Utilizar o Aparelho ................ 15~16
:Programar o Temporizador ................... 17
:Utilização Prática .................................... 17
■Funcionamento em modo plena potência
■Funcionamento em modo de silencioso
■Funcionamento em modo ionizador
:Cuidados e Manutenção ........................ 18
■Limpeza da Unidade Interior e do Controlo
Remoto
■Limpeza do Filtro de Ar
■Limpeza do Painel Frontal
■Filtros purificadores do ar
■Inspecção Pré-temporada
■Quando o Ar Condicionado não é utilizado
por um período de tempo prolongado
■Inspecção recomendada
:Informações Úteis .................................. 19
:Sugestões Para Poupar Energia e Obter
Um Funcionamento Mais Eficaz ........... 19
:Detecção de Avarias .............................. 20
■Contactar o Serviço de Assistência
imediatamente
Nota:
Antes de usar o seu aparelho de ar condicionado,
leia estas instruções de uso com muita atenção e
tenha-as à mão para futuras consultas.
CARACTERÍSTICAS
Ar condicionado Panasonic Inverter: cómodo,
silencioso e confortável
●Botão Auto-lluminãvel
Para facilitar a sua manipulação na escuridão.
(Pág 14)
●Operação Automática
Tire a temperatura interior para seleccionar o modo
mais apropriado. (Pág 15)
●Oscilação vertical/horizontal do deflector de ar
Oscilação automática do deflector para a orientação
vertical e horizontal do fluxo de ar
(Pág 16)
●Modo Silencioso
Para um funcionamento em silêncio.
(Pág 17)
●Modo Ionizador
Criação de iões negativos para o ar fresco.
(Pág 17)
●Modo Potente
Atinge rapidamente a temperatura pretendida da sala.
(Pág 17)
●Painel Frontal AmovÍvel
Para uma limpeza mais rápida e fácil. (lavável)
(Pág 18)
●Filtro Purificador do Ar "CATECHIN"
É um filtro que pode reter o pó, o fumo do tabaco e as
partículas microscópicas do ar da sala. Também pode
evitar o crescimento das bactérias e dos vírus retidos
nele. (Pág 18)
●Filtro De Desodorização Tripla
Absorve odores produzidos por papel de parede,
material de construção e pela circulação de pessoas.
(Pág 18)
●Rearme Automático Da Operação
Depois de um corte de corrente arranca
automaticamente o aparelho. (Pág 19)
●Não prejudicial para o meio ambiente
(Para o refrigerante: Modelo R410A)
Potencial zero de esgotamento do ozono e baixo
potencial de aquecimento global graças ao uso do
refrigerante R410A
!Perigo
1) Se o cabo de alimentação está danificado ou é necessário
trocá-lo, a troca deve ser feita pelo fabricante ou pelo seu
serviço técnico associado ou uma pessoa de qualificação
equivalente para evitar riscos.
2) Antes de efectuar a manutenção deste aparelho,
desligue-o da corrente.
3) Não tente reparar o aparelho.
Em caso de funcionamento defeituoso do aparelho, não
o repare você mesmo. Contacte com o representante de
vendas ou com o serviço técnico para a sua reparação.
4) Desligue a alimentação eléctrica (Isolamento da
corrente principal).
Em caso de emergência, retire a ficha da tomada, ou
desligue o interruptor, ou desligue a fonte de
alimentação de forma a isolar o equipamento da
corrente principal.
!Cuidado
QUANDO A LIGAÇÃO DO APARELHO SE FAZ À
CORRENTE, DESLIGUE A FICHA DA TOMADA QUANDO
NÃO USAR O APARELHO.
Ruídos aéreos
O nível na escala A deste aparelho é inferior a 70 dB, sob
as
condições de teste JIS C 9612:
Operação máxima de arrefecimento
1 m do aparelho
IMPORTANTE
A mudança ou a instalação de tomadas de alimentação
deve ser feita somente por pessoal autorizado ou
profissionais qualificados.
As cores dos cabos do condutor principal ajustam-se ao
seguinte código:
GVerde e Amarelo : Terra
Azul : Neutro
C astanho : Com corrente
“Quando as cores dos cabos do condutor principal deste
aparelho não correspondam com as marcas de cor que
identificam os terminais da sua tomada, faça o seguinte:
O fio verde e amarelo deve ser ligado ao terminal da ficha
que está marcado com a letra
E, ou com o símbolo de segurança de terra !ou de cor
verde e amarela.
O fio azul deve ser ligado ao terminal marcado com a letra
N, ou de cor preta.
O fio castanho deve ser ligado ao terminal com a letra L, ou
de cor vermelha.”

12
PORTUGUÊS
RECOMENDAÇÕES DE SEGURANÇA
Antes de pôr em funcionamento este aparelho, leia
atentamente as seguintes Recomendações de
Segurança.
●Para evitar danos pessoais, de terceiros ou danos
materiais, deve seguir as seguintes instruções.
●A operação incorrecta, devido ao incumprimento
destas instruções, poderá causar danos ou avarias.
A gravidade das mesmas é classificada como se
segue:
!PERIGO
Este sinal significa perigo de morte ou de
ferimentos graves.
!CUIDADO
Este sinal significa perigo de danificar o aparelho.
●As instruções que deve seguir estão classificadas
conforme os símbolos seguintes:
Este símbolo (com um fundo branco) significa
uma acção PROÍBIDA.
Estes símbolos (com um fundo negro)
significam acções OBRIGATÓRIAS.
OFF
■Recomendações de Instalação
!PERIGO
●Este aparelho de ar condicionado
deve ser ligado a uma tomada com
ligação à terra.
A ligação inadequada poderácausar
risco de choque eléctrico.
●Certifique-se de que a tubagem de
drenagem está devidamente ligada.
Caso contrário, poderáocorrer uma
fuga de água.
●Não instale a unidade numa
atmosfera potencialmente
explosiva.
As fugas de gás próximo do aparelho
poderão causar risco de incêndio.
●Não instale, retire a instalação, nem reinstale
o aparelho você mesmo.
A instalação inadequada poderácausar fugas,
choques eléctricos ou risco de incêndio. Éfavor
consultar um representante autorizado, ou um
técnico especializado para proceder a estes
trabalhos.
!CUIDADO
■Recomendações de Funcionamento
!PERIGO
Este sinal significa perigo de morte ou de ferimentos graves.
●Não ligue outros aparelhos àmesma tomada.
●Não ligue nem desligue o aparelho inserindo e
retirando a ficha da tomada.
●Não ponha o aparelho em funcionamento com
as mãos molhadas.
●Não danifique, nem altere, o cabo de
alimentação.
●Não introduza os dedos, nem outros objectos,
nas unidades interior ou exterior.
●Não se exponha directamente ao ar frio
durante muito tempo.
●Ligue a ficha devidamente.
●Não ponha o aparelho em funcionamento com
as mãos molhadas.
●Se ocorrer uma situação de funcionamento
anormal (cheiro a queimado, etc.), desligue o
aparelho e retire a ficha da tomada.
!Cuidado
Este sinal significa perigo.
●Não puxe o cabo de alimentação para retirar a
ficha da tomada.
●Não lave o aparelho com água.
●Não utilize o aparelho para outros fins como a
conservação de alimentos.
●Não utilize qualquer equipamento combustível
na direcção do fluxo de ar do aparelho.
●Não se sente nem coloque nenhum objecto
em cima da unidade exterior.
●Desligue o aparelho antes de limpá-lo.
●Ventile regularmente a sala.
●Comprove se o bastidor de instalação está
danificado depois de ter usado o aparelho
durante um longo período.
●Desligue a alimentação eléctrica do aparelho,
caso não tencione utilizá-lo por um período de
tempo prolongado.
OFF
OFF

13
DESCRÍÇÃO DAS PEÇAS

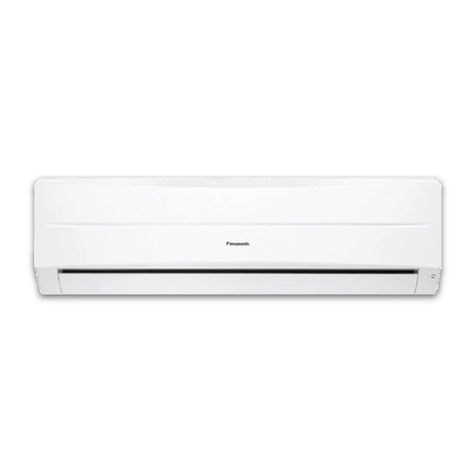

■Unidade Interior
1Painel Frontal
2Entrada de Ar
3Cabo de Alimentação
4Ionizador
5Deflector para Fluxo de Ar Vertical
6Deflector para Fluxo de Ar Horizontal
7Painel indicador
8Saída de Ar
1Botão de Operação Automática
(quando o painel frontal estáaberto)
2
Luzes de monitorização da alimentação –LARANJA
•Acendem-se da posição LOW para HIGH para
mostrar que o compressor estáa funcionar.
•Apagam-se quando o compressor pára.
3Indicador do modo de ionizador –VERDE
4Indicador de energia –VERDE
5Indicador do modo de plena potência –LARANJA
6Indicador do modo de silencioso –LARANJA
7Indicador do modo de temporizador –LARANJA
●Unidade Interior
(Quando o painel frontal estáaberto)
1Painel Frontal
2Filtros de Ar
3Filtro Purificador do Ar
■Unidade Exterior
1Entrada de Ar
2Terminal de Terra
(Cobertura Interior)
3Tubagem
4Cabo de Ligação
5Mangueira de Dreno
6Saida de Ar
12
3
45768
2
13
1
6
2
3
4
5
123 6754
■Acessórios
●Controlo Remoto
●Etiqueta Bilingue do Controlo Remoto
●Soporte do controlo remoto
●Duas pilhas secas RO3 (AAA) ou equivalentes
●Filtros Purificador Do Ar
CHECK
TEMP
AUT
AUT
O
ON
OFF
AUT
AUT
ODR
DR
YFAN
AN
COOL
COOL
FAN
AN
AUT
AUT
O
AUTO
RESETBA
TTERY
CLOCK
MODE SLEEP
ECONOMY
FANSPEED
AIRSWING
OFF
CANCEL
ON
SET
Step
123
TIMER
+
HEA
HEA
T
OFF/ON
INVERTER
(Filtros Purificador
do Ar "Catechin”)(Filtro De
Desodorização Tripla)

14
PORTUGUÊS
DESCRÍÇÃO DAS PEÇAS
■Controlo Remoto
●Sinal do comando àdistância.
•Certifique-se de que não existe nenhum obstáculo
entre o comando e o receptor de infravermelhos.
•Distãncia máxima: 10 m.
•Som de recepção do sinal
Um Bip curto ou longo.
●Notas para o comando àdistância.
•Não deixe cair nem atire ao chão o controlo
remoto.
•Não molhe o controlo remoto.
•Alguns tipos de lâmpadas fluorescentes
poderão afectar a recepção do sinal. Consulte
o seu revendedor.
●Como inserir as pilhas
1Deslize atéao fundo a tampa do comando à
distância
2Instalar as pilhas
–Comprove se éa posição correcta
–12.00 no visor –piscando
•Acerte a hora actual (CLOCK) imediatamente, para
evitar desgaste das pilhas.
●Sobre as pilhas
•Podem ser utilizadas durante cerca de um ano.
●Siga as seguintes indicações, ao substituir as
pilhas.
•Substitua as pilhas antigas por outras novas do
mesmo tipo.
•Não utilize pilhas recarregáveis (Ni-Cd).
•Remova as pilhas, caso não tencione utilizar o
aparelho por um período de tempo prolongado.
1Emissor de Infravermelhos
2Visor de Operação
3Botão de Operação do Modo Ionizador
4Botão de Regulação da Temperatura Ambiente
(botão iluminãvel)
5Botão de Selecção do Modo de Operação
6Botão de Operação do Modo Silencioso
7Botão de Direcção do Caudal de Ar Vertical
8Botão para Ligar o Temporizador
9Botão para Desligar o Temporizador
0Pontos de Reinício
(Premir com um objecto de ponta fina para eliminar a
memória)
!Ponto de Verificação
Sópara uso do serviço técnico.
@Botão ON/OFF
(botão iluminãvel)
#Botão de Operação do Modo Potente
$Botão de Selecção da Velocidade do Ventilador
%
Botão de Direcção do Caudal de Ar Horizontal
^Botão de Programação do Temporizador
&Botão de Cancelamento do Temporizador
*Botão de Acerto da Hora
(Botão do Relógio
)Tampa do comando àdistância
AUTO
OF
AUTOHEAT DRY FANCOOL
FAN
AUTO
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
POWERFUL
AUTO MANUAL
ECONOMY
SLE
ON
SET
FAN SPEED
MODE
CHECK
2
1
1.5V
1.5V
TEMP
AUTAUTO
ON
OFF
AUTAUTOHEAHEATDRDRYFANANCOOLCOOL
FANAN
AUTAUTO
AUTAUTO
CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
$
^
&
%
(
*
3
8
7
9
0
4
)
CHECK RESET
2
1
!
MODE
POWERFUL
QUIET
$
5
6
OFF/ON
#

15
PREPARAÇÃO ANTES DE UTÍLIZAR
■Unidade Interior
1Ligue o cabo de alimentaçáo a uma fonte de
alimentaçáo independente.
2Abra o painel frontal
3Remova os filtros de ar
4Coloque no seu lugar os filtros purificadores de ars
5Introduza os filtros de ar
6Feche o painel frontal
■Controlo Remoto
–Para acertar a hora
1Prima 1.
2Depois prima 2para mudar a hora em sentido
ascendente ou descendente.
3Prima de novo 1.
A hora actual iluminar-se-áno visor.
AUTO
AUTO HEAT DRY FANCOOL
FAN
AUTO
CLOCK
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
1
2
RESETCHECK
6
21
4
5
3
■Ajuste da Temperatura
•Prima 3para aumentar ou diminuir a temperatura.
• A temperatura pode ser regulada entre os 16°C ~ 30°C
(Não regulável durante a Operação do Ventilador.)
•Temperatura recomendada:
Aquecimento : 20°C ~ 24°C
Arrefecimento : 26°C ~ 28°C
Desumidific. Suave : abaixo da temperatura
ambiente
■Operação Automática
•No início da Operação Automática, o Aquecimento,
Arrefecimento ou Desumidificação Rápida são o
automaticamente seleccionados de acordo com a
temperatura exterior, a temperatura interior e a
temperatura regulada
•Se necessário, o modo de operação muda todas as
meias horas.
COMO UTILIZAR O APARELHO
■Para iniciar o funcionamento
•Prima 1.
•O indicador POWER (energia) (verde) da unidade
interior acender-se-á.
(0 LED pisca quando a temperatura da sala for
baixa no início da operação de aquecimento ou se o
modo de operação for seleccionado durante a
Operação Automática.)
As luzes do monitor de potência acendem-se para
mostrar a situação de funcionamento do compressor.
•Para parar, prima uma vez mais.
■Ajuste do modo
•Prima 2para seleccionar:-
AUTO –Funcionamento em modo automático
HEAT –Funcionamento em modo aquecimento
COOL –Funcionamento em modo refrigeração
DRY –Funcionamento em modo secagem suave
FAN –Operação do Ventilador
OFF
ON
HEAHEATDRDRYFANANCOOLCOOL
CHECK
TEMP
AUTAUTO
AUT AUTO
FAN
AN
AUTO
RESETCLOCK
AIR SWING
OFF
CANCEL
123
TIMER
OFF/ON
POWERFUL
ON
SET
FAN SPEED
MODE
AUTO
QUIET
2
3
51
6
4
13°C 19°C 21°C 23°C 25°C
36°C
32°C
31°C
18°C
16°C
Exteri or Temperatura°C
Sala Temperatura°C
A
R
R
E
F
E
C
I
M
E
N
T
O
D
E
S
U
M
.
S
U
A
V
E
A
Q
U
E
C
I
M
E
N
T
O
(Ex) Ajuste Temperatura para 25°C

16
PORTUGUÊS
●Notas
• Caso não tencione utilizar o aparelho por um período
de tempo prolongado, desligue o interruptor de
potência. Caso o deixe na posição ON, iráconsumir
cerca de 2,8 W, mesmo que a unidade interior tenha
sido desligada com o controlo remoto.
•Caso interrompa o seu funcionamento e depois o
ligue imediatamente, o aparelho sóretomaráo
funcionamento passados 3 minutos.
●Detalhes de Funcionamento
COOL –Função de Arrefecimento
•Para fixar a temperatura ambiente no nível de frio que
lhe seja mais agradável.
AUTO –Operação Automática
• Tire a temperatura interior para seleccionar o modo
mais apropriado.
•No modo de funcionamento AUTO não aparece a
temperatura no comando àdistância.
DRY –Operação Desumidificação Suave
•Desumídifica enquanto mantém a temperatura
seleccionada. A Operação de Desumidificação Suave
érecomendável para a estação das chuvas.
•Se a temperatura da sala ultrapassar a temperatura
regulada, a operação passa para o modo de
Arrefecimento.
•A velocidade do ventilador ébastante lenta durante a
Operação de Desumidificação Suave.
•A humidade poderánão diminuir quando a
temperatura interior for inferior àtemperatura
inicialmente regulada no Controlo Remoto.
HEAT –Função de Aquecimento
•No início da Operação Automática, o Aquecimento,
Arrefecimento ou Desumidificação Rápida são o
automaticamente seleccionados de acordo com a
temperatura exterior, a temperatura interior e a
temperatura regulada
•Se necessário, o modo de operação muda todas as
meias horas.
FAN –Operação do Ventilador
•Faz circular o ar através da sala.
•Purifica e desodoriza o ar se for utilizado o filtro de
purificação do ar. A Operação do Ventilador
érecomendada durante as estações em que não for
utilizado nem o sistema de Aquecimento nem o
sistema de Arrefecimento.
■Ajuste da velocidade do ventilador
•Prima 4para seleccionar:-
Existem 5 velocidades diferentes para além da
velocidade automática do ventilador.
AUTO
FAN –Aquecimento
Quando aumenta a temperatura de ar
de descarga, aumenta a velocidade do
ventilador
Arrefecimento ●Seco
Mude a velocidade do ventilador para
provocar uma corrente de ar frio. O ar
começa a soprar aproximadamente 40
segundos depois do arranque do
Arrefecimento ou da Secagem Suave.
■Ajuste da direcção vertical do fluxo de ar
•Prima 5para seleccionar:-
●Gama de ajuste dos deflectores
•A gama de ajuste é
diferente para cada operação
i.e. Aquecimento, Arrefecimento
Desumidificação Suave
(Figura àesquerda.
)
•O ângulo indicado no Controlo
Remoto édiferente do ângulo
indicado na unidade interior.
•O ângulo do deflector muda
automaticamente para evitar que
se forme condensação durante
os modos de Arrefecimento e
Desumidificação Suave.
•Quando a operação pára, os
deflectores fecham-se
automaticamente.
* Nesta gama podem ser efectuadas cinco fases de
ajuste.
AUTO
•Para operação de FRIO/SECO.
Movimento automático das persianas
para cima e para baixo.
•Para operação de AQUECIMENTO.
Quando a temperatura do ar de descarga
ébaixa, como se verifica no início da
operação de aquecimento, o caudal de ar
desloca-se na horizontal. Àmedida que a
temperatura aumenta, o caudal de ar
quente desloca-se para baixo.
AUTO
●Notas
•Não regule o deflector de direccionamento vertical do
fluxo de ar para baixo durante a operação nos modos
de Arrefecimento e Desumidificação Suave. Podem
formar-se gotas de condensação nas tubagens de
saída do ar eque podem pingar o chão.
•Utilize o Controlo Remoto para mudar o deflector de
direccionamento vertical do fluxo de ar. Se o fizer
manualmente poderáfazer com eque este deixe de
funcionar correctamente. Se isto acontecer,
interrompa imediatamente a operação e reinicie
novamente.
■Ajuste da direcção horizontal do fluxo do ar
•Prima 6para seleccionar:-
●Utilize este aparelho de ar condicionado nas
seguintes condições:
•Para operação de FRIO/SECO.
As persianas oscilam horizontalmente a
uma velocidade estabelecida.
•Para operação de AQUECIMENTO.
(HEAT operação)
Quando a temperatura do ar estábaixa,
o ar éenviado de forma . Quando a
temperatura do ar sobe, a persiana
assume automaticamente a posição
horizontal numa velocidade fixa.
AUTO
AQUECIMENTO
Desum.
Suave
Arrefecimento
Ventilador
Cerca de 30°
Cerca de 30°
Cerca de 60°
AUTO
AUTO
DBT: Temperatura de bolbo seco
WBT: Temperatura de bolbo húmido
Temperatura máxima –Refrigeração
(Temperatura máxima –Aquecimento)
Temperatura mánima –Refrigeração
(Temperatura mánima –Aquecimento)
DBT
32
(30)
16
(2)
WBT
23
(-)
11
(-)
DBT
43
(24)
16
(-5)
WBT
26
(18)
11
(-6)
Interior Exterior
(Unidade em °C)
AUTO
Direcção
de Fluxo
de Ar
Horizontal
Unidade
Interior
Controlo
Remoto

17
CHECK
AUTO
AUTOHEAT DRY FANCOOL
FAN
AUTO
RESET CLOCK
MODE
POWERFUL
FAN SPEED
AIR SWING
OFF
CANCEL
ON
SET
123
TIMER
OFF/ON
3
6
4
1
5
2
QUIET
8
7
PROGRAMAR O TEMPORIZADOR
Certifique-se de que a hora actual estácerta antes de
programar o temporizador. O temporizador não poderá
ser programado se o visor estiver a piscar.
■Funcionamento ON-TIMER
(Temporizador de ligação)
Para arrancar automaticamente o aparelho de ar
condicionado.
•Prima 1para programar o funcionamento.
•Prima 2para aumentar ou diminuir o tempo.
•Depois prima 3.
•Para cancelar esta operação, prima 4.
■Funcionamento OFF-TIMER
(Temporizador de desligação)
Para parar automaticamente o funcionamento do
aparelho de ar condicionado.
•Prima 5para programar o funcionamento.
•Prima 2para aumentar ou diminuir o tempo.
•Depois prima 3.
•Para cancelar esta operação, prima 4.
●Detalhes sobre o funcionamento em modo
temporizador
•Quando for regulado o temporizador de início (ON
TIMER), a operação teráinício antes da hora
prevista. Isto para que a temperatura da sala atinja
a temperatura regulada na hora desejada (máximo
35 minutos de antecedência).
•Depois de regulada a hora no temporizador de
início (ON TIMER), a operação teráinício todos os
dias àhora regulada.
•A hora actual não poderáser visualizada enquanto
estáa programar o temporizador.
•Quando se usam simultaneamente os dois
temporizadores, o indicador de modo TIMER
(temporizador) da unidade interior continua ligado
quando o OFF-TIMER pára o aparelho.
UTILIZAÇÃO PRÁTICA
■Funcionamento em modo plena potência
Para conseguir rapidamente a temperatura
estabelecida.
•Utilizado durante o Inverno para aquecer
rapidamente a sala no regresso a casa
(Aquecimento + Potente).
•Utilizado du`rante o Verão para arrefecer
rapidamente a sala a seguir a um banho quente
(Arrefecimento + Potente).
•Prima 6.
*O indicador do modo de plena potência (Laranja)
acende-se na unidade interior.
•Prima novamente o botão para cancelar esta
operação.
●Nota
•A regulação da temperatura e a velocidade do
ventilador muda automaticamente de modo a
aquecer, arrefecer ou desumidificar rapidamente a
sala.
■Funcionamento em modo silencioso
Para um funcionamento em silêncio.
•Prima 7.
*o indicador do modo silencioso acende-se na
unidade interior.
•Prima novamente o botão para cancelar esta
operação.
●Detalhes Da Operação
•O som do fluxo de ar diminui durante o
funcionamento.
■Funcionamento em modo ionizador
Criação de iões negativos para o ar fresco.
•Prima 8.
*O indicador do modo ion acende-se na unidade
interior.
•Prima novamente o botão para cancelar esta
operação.
●Detalhes Da Operação
•Ar condicionado ON (ligado):
Fornecimento de iões negativos durante o
funcionamento.
•Ar condicionado OFF (desligado):
Fornecimento de iões negativos com a operação
FAN.
•Se estiver a piscar, pressione 8duas vezes.
Se continuar a piscar, por favor contacte a
assistência.
Automático
Temperatura
3,5°C mais alto
2°C mais baixo
(durante os primeiros
20 minutos)
1°C mais baixo
(durante os primeiros
20 minutos)
OperaçãoVelocidade do
Ventilador
Ligeiramente
mais forte
Aquecimento
Arrefecimento
Desumidificação
Suave

18
PORTUGUÊS
2
1
■Inspecção Pré-Temporada
●O sopro de ar éfrio ou morno?
Seráconsiderado funcionamento normal se,
passados 15 minutos do início do funcionamento, a
diferença entre a temperatura das entradas de ar e a
temperatura das saídas de ar for de 8°C, ou superior,
para arrefecimento:-
●As entradas ou saídas de ar das unidades interior
e exterior estão obstruidas?
●As pilhas do controlo remoto estão gastas?
Caso o visor do controlo remoto pisque, ou o visor
pareça fraco, substitua as pilhas.
■ Quando o aparelho de ar condicionado não é
utilizado por um período de tempo prolongado
1Para secar as partes internas da unidade de
interior faça funcionar a unidade durante 2-3 horas
usando:-
2Corte a corrente e desligue o aparelho.
Nota: Se a unidade não estáapagada no comando
àdistancia, começaráa funcionar quando a ligue
(porque a unidade estáequipada com controlo de
nova ligação automático.)
3Retire as pilhas do controlo remoto.
■Inspecção Recomendada
•Depois do uso durante várias temporadas, a
unidade acumula sujidade e por isso reduz o seu
rendimento. Consoante as condições de
funcionamento, uma unidade com sujidade
acumulada pode contaminar o sistema
desumidificador. Portanto, recomenda-se uma
revisão por estação além da limpeza regular.
(Consulte vendedor autorizado).
CUIDADOS E MANUTENÇÃO
■Limpeza da Unidade Interior e do Controlo
Remoto
•Limpe cuidadosamente, com um pano macio e seco.
•Não use água acima de 40°C nem líquidos para dar
brilho para limpar a unidade.
■Limpeza do Filtro de Ar
(Recomendação:- Se a unidade funciona num
ambiente com pó, limpe os filtros de duas em duas
semanas, o uso contínuo destes filtros sujos reduz a
eficiência da refrigeração ou do aquecimento)
1Remova a sujidade utilizando um aspirador.
2Lave a parte posterior dos filtros de ar com água.
3Caso os filtros estejam muito sujos, lave-os com água
e sabão ou com uma solução suave de detergente.
4Deixe secar os filtros e reinstale-os. Certifique-se de
que a indicação “FRONT”estávirada para si.
*Filtros de ar danificados
Consulte o revendedor da sua área. Ref.: CWD001047.
•Não use benzina, thinner, desengordurantes nem
panos impregnados com produtos cáusticos para
limpar a unidade.
■Limpeza do painel frontal
(Deve ser removido antes de lavar)
1Levante o painel frontal por cima do horizontal e puxe
para retirá-lo.
2Lave cuidadosamente com água e uma esponja.
•Não pressione demasiado o painel frontal durante a
limpeza.
•Quando usar produtos de limpeza de cozinha
(detergente neutro), enxagúe bem.
•Não seque o painel frontal debaixo da luz directa do
sol.
3Para fixar o painel frontal, levante o painel frontal
horizontalmente, faça coincidir a parte sobressaliente
da unidade de interior com o ponto de apoio e faça
pressão para fixá-lo.
■Filtros Purificadores do Ar
●Filtro de Desodorização Tripla
•Absorve odores produzidos por papel de parede,
material de construção e pela circulação de
pessoas.
•Reutilizável
•Aspire-o, coloque-o àluz do sol perante 6 horas e
coloque-o de novo no seu lugar.
(Recomendado: de 3 em 6 mese s)
●Filtro purificador do ar de catequina
•O filtro estárevestido com catequina para impedir o
crescimento das bactérias e vírus.
•Reutilizável
•Aspire-o, e coloque-o de novo no seu lugar
(Recomendado: de 3 em 6 meses)
•Recomendado cambiar os filtros de 3 en 3 anos. Não
reutilize os filtros danificados.
Contacte com o vendedor autorizado mais próximo e
compre um novo filtro.
Filtro purificador do ar de catequina N°: CZ-SF70P
Filtro de desodorização tripla N°: CZ-SFD72P
•Caso o ar condicionado tenha os filtros sujos:
- O ar não épurificado
- A capacidade de arrefecimento diminui
-São libertados odores desagradáveis
Funcionamento em modo
FAN (ventilador)
COOL –8°C ou mais
HEAT –14°C ou mais
Saliente
Suporte da unidade interior
Tire os filtros do ar
Levante o
painel frontal
Filtro de desodorização
tripla
Filtro purificador
do ar de catequina

19
INFORMAÇÕES ÚTEIS
■Botão de funcionamento automático
●Funcionamento automático
•Se o comando àdistância deixa de funcionar ou
ficou mal colocado, prima o botão de
funcionamento automático para arrancar o
aparelho.
•O funcionamento automático activa-se ao premer o
botão Auto de funcionamento. Porém, a
temperatura não pode ajustar-se nesta operação.
•O indicador de alimentação da unidade interior
piscaráatéque se seleccione automaticamente o
modo de funcionamento.
•Para cancelar esta operação, prima outra vez.
■Controlo de Rearme Automático
•Se se der um corte de energia, a operação é
automaticamente reiniciada no modo de operação e
direcção do caudal de ar anteriormente
seleccionados quando a alimentação for reposta.
(Quando a operação não éinterrompida pelo
Controlo Remoto.)
•Se não desejar que a unidade retome o seu
funcionamento automaticamente, assim que a
alimentação for reposta, desligue o interruptor de
alimentação na parte interior da unidade ou o
interruptor geral de alimentação.
•Se não desejar que tenha início o Controlo de
Rearme Automático, consulte o seu representante.
•O Controlo de Rearme Automático não está
disponível se o Temporizador estiverem
seleccionados.
•Quando se restabelece o funcionamento, a unidade
exterior começaráa funcinar 3 ~ 4 minutos depois
de ser reposta a alimentação elèctrica.
■Programação do Temporizador
•Quando surgem cortes de corrente, a configuração
do temporizador cancela-se. Reajuste o
temporizador logo que volte a corrente.
■Trovoadas
•Este acondicionador de aire estáequipado con un
mecanismo protector incorporado de subidas de
tensión. Sin embargo, para protegerlo de daòos
causados por una subida anormalmente del flujo
elëctrico, se puede apagar la fuente de
alimentación y desenchufarlo de la red.
■Flutuação da tensão
•A unidade exterior deixa de funcionar
frequentemente devido ás flutuações da tensão
eléctrica. Consulte o seu vendedor.
•Levante o painel frontal e prima.
ESUGESTÕES PARA POUPAR
ENERGIA E OBTER UM
FUNCIONAMENTO MAIS EFICAZ
HSão dadas aqui algumas sugestões para uma
performance óptima e uma operação eficaz a nível
do custo.
■Ajuste da temperatura
•Pode-se poupar aproximadamente 10% de
electricidade.
•Ajusta a temperatura acima ou abaixo da
temperatura desejada.
■Filtro de Ar e Filtro Purificador do Ar
•Limpe o filtro de ar quinzenalmente e mude o filtro
purificador de ar trimestralmente.
•Os filtros sujos reduzem a eficácia do
arrefecimento.
■Mantenha as portas e janelas fechadas
•Em caso contrário, o rendimento da refrigeração
ou do aquecimento diminuiráe perder-se-á
energia.
■Unidade Exterior
•Não bloqueie as saídas de ar. Caso contrário,
reduziráa eficácia do arrefecimento.
■Modo de Temporizador
•Para evitar o desperdício de electricidade, use o
modo temporizador quando sair de casa.
■Evite a luz solar directa
•Mantenha os cortinados ou estores fechados para
evitar a luz directa do sol enquanto funciona o
refrigerador.
Funcionamento da refrigeração: 1°C acima
Funcionamento da aquecimento: 2°C abaixo
