Panasonic CW-XC100AU User manual

Room Air Conditioner
INSTALLATION AND
OPERATING INSTRUCTIONS
Model CW-XC100AU
CW-XC120AU
ENGLISH
ESPAÑOL
F563181
Please read these operating instructions thoroughly before
using your air conditioner and keep them for future reference.
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
AIRSWING
ECONOMY
Wireless
RemoteControl
CLOSEVENTOPEN
Panasonic
AIR SWING
MODE
OPERATION
FAN SPEED
ECONOMY
SET/
CANCEL
TEMP/TIMER
TIMER
For assistance, please call: 1-800-211-PANA (7262) or send e-mail to
[email protected] or refer to www.panasonic.com

This Panasonic Room Air Conditioner has been designed for maximum energy efficiency and minimal noise while
keeping your room comfortably cool.
Este Acondicionador De Aire Panasonic ha sido diseñado para mantener la habitación a una temperatura
comfortable con máxima eficiencia de energia y mínimo ruido.
Thank you for purchasing a Panasonic product.
Gracias por comprar un producto Panasonic.
Please staple your purchase receipt here for future reference.
Por favor Pegue acá su recibo de compra para un referencia futuro.

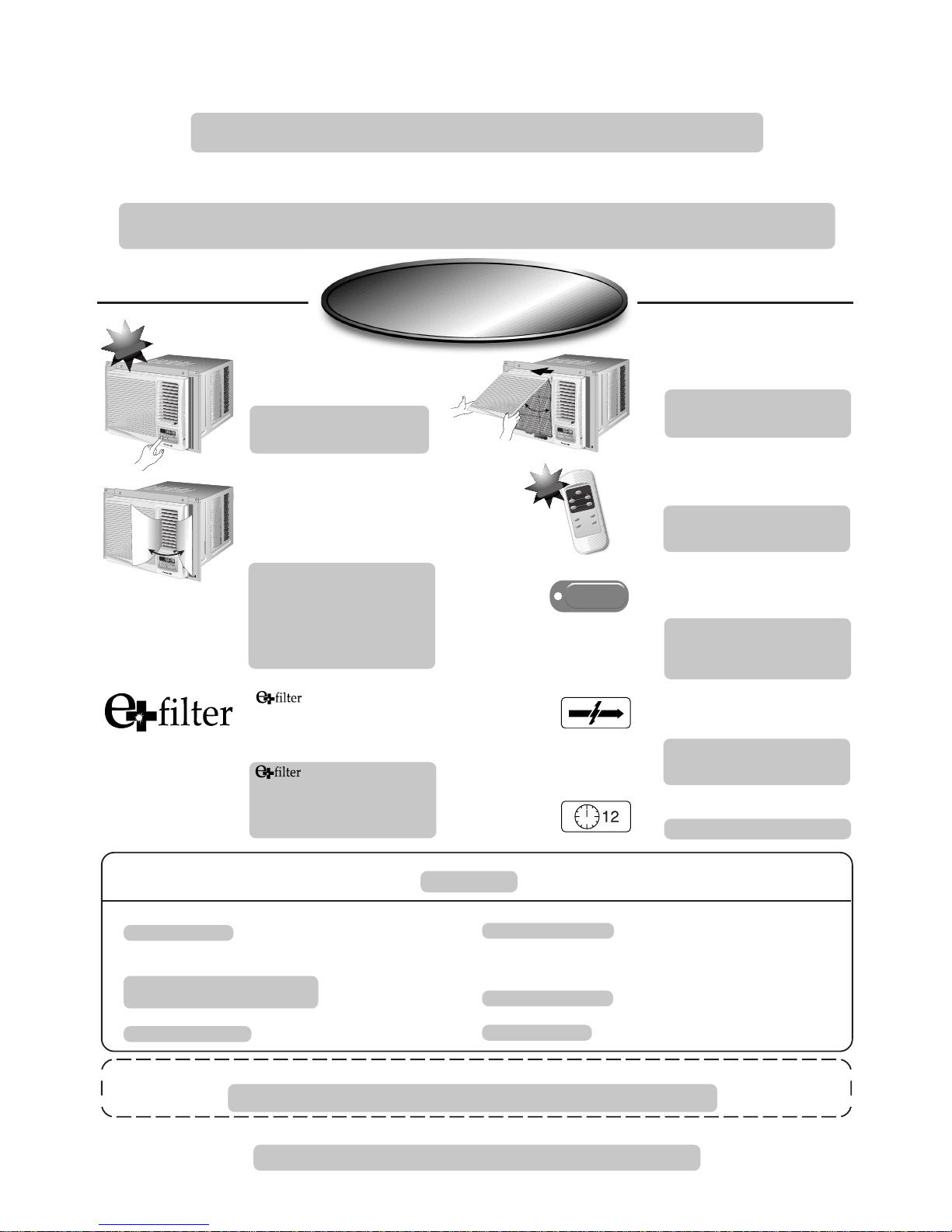

FEATURES
CARACTERÍSTICAS
FEATURES
CARACTERÍSTICAS
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
AIRSWING
ECONOMY
Wireless
RemoteControl
NEW!
NUEVO!
CLOSEVENTOPEN
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
Wireless
RemoteControl
AIRSWING
CLOSEVENTOPEN
☛ TOUCH CONTROL PANEL
It comes with the added advantage
of easy touch pad selection for your
convenience.
TABLERO DE INSTRUMENTOS
Ofrece la ventaja de una selección
facíl para su comodidad.
☛ REMOVABLE FRONT INTAKE
GRILLE
For quick and easy cleaning.
QUITE LA REJILLA FRONTAL
DE LATOMA DE AIRE
Para rápida y fácil limpieza.
Panasonic
AIR SWING
MODE
OPERATION
FANSPEED
ECONOMY
SET/
CANCEL
TEMP/TIMER
TIMER
NEW!
NUEVO!
☛ WIRELESS REMOTE CONTROL
The remote control is designed to be
user-friendly.
TELECONTROL SIN CABLE
El telecontrol es diseñado para que
sea amistosa.
☛ 12-HOUR OFF TIMER
TEMPORIZADOR DE 12 HORAS
☛ RANDOM AUTO RESTART
Automatically restarts the unit after
power failure.
AL AZAR DE AUTOARRANQUE
Arranca automáticamente el aparato
después de un apagón.
☛The e+filter keeps room air cleaner
by attracting,and trapping tiny particles
that would pass through ordinary
filters.
El filtro mantiene el aire ambiente más
limpio al atraer y atrapar pequeñas
partículas que pasan a través de filtros
normales.
Model Number : ___________________________________________
Número del modelo:
Serial Number : ___________________________________________
(Located on the side of unit)
Número de serie:
(Localizado en el costado de la unidad)
Dealer's Name : ___________________________________________
Nombre del distribuidor:
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
AIRSWING
ECONOMY
Wireless
RemoteControl
CLOSEVENTOPEN
☛ AIR SWING
The air circulation vanes swing from
side to side to direct air evenly in the
room when switched on. When the
desired fixed air direction is obtained,
you can turn the air swing off.
ROTADO DEL AIRE
El balanceo de las veletas de la
circulación del aire de lado para dirigir
regularmente el aire en la habitación
cuando se enciende. Cuando desea
fijar la dirección del aire, tu puedes
hacer girar el rotado del aire.
☛ ECONOMY MODE
One-touch power saving operation for
economical cooling.
MODO ECONOMY
Operación de ahorro de electricidad
de un toque para refrigeración
económica.
ECONOMY
Dealer's Address : __________________________________________
Nombre del comerciante:
Dealer's Tel : ______________________________________________
Teléfono del comerciante:
Date of Purchase : _________________________________________
Fecha de adquisicion:
REFERENCE
REFERENCIA
© 2000 Matsushita Electrical Co., Ltd.All Right Reserved.
© 2000 Matsushita Electrical Co., Ltd. Derechos Reservados.

1
CONTENTS
CONTENIDO
CONTENTS
CONTENIDO
PRODUCT
SPECIFICATION
■SAFETY PRECAUTIONS ........................................................................................ 2 ~ 5
■PRECAUCIONES DE SEGURIDAD

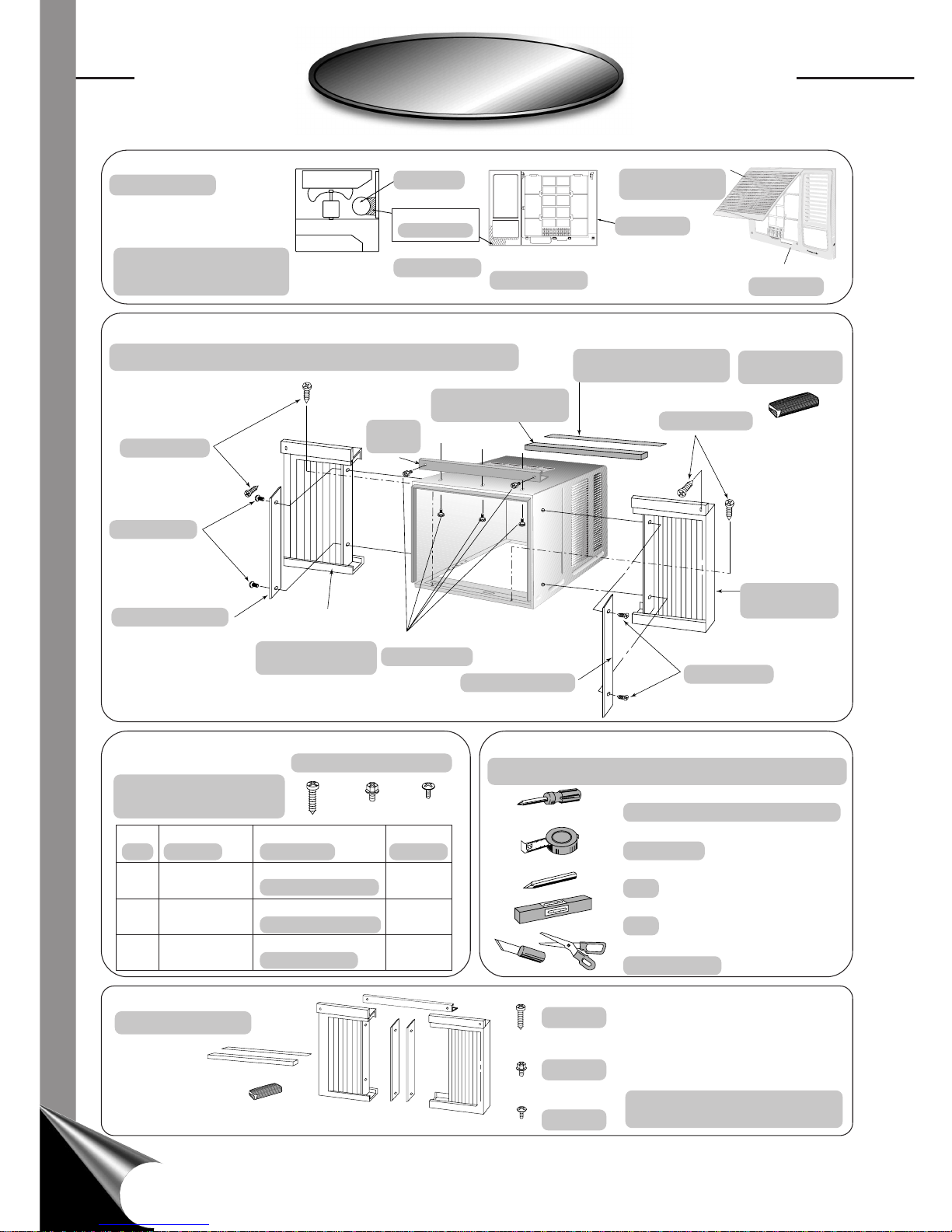

■AIR CONDITIONER INSTALLATION ................................................................ 6 ~ 11
■INSTALACIÓN DEL ACONDICIONADOR DE AIRE
■PART IDENTIFICATION ..................................................................................... 12 ~ 14
■IDENTIFICACIÓN DE LOS COMPONENTES
■PREPARATIONS BEFORE OPERATION .................................................................. 15
■PREPARACIÓN ANTES DEL FUNCIONAMIENTO
■AIR CONDITIONER OPERATION .................................................................... 16 ~ 20
■OPERACIÓN DEL ACONDICIONADOR DE AIRE
■HELPFUL INFORMATION ......................................................................................... 21
■INFORMACIÓN ÚTIL
■ENERGY SAVING HINTS ................................................................................... 22 ~ 23
■CONSEJOS DE AHORRAMIENTO DE ENERGÍA
■CARE AND MAINTENANCE ............................................................................. 24 ~ 26
■CUIDADOY MANTENIMIENTO
■PRODUCT SPECIFICATIONS ................................................................................... 27
■ESPECIFICACIONES DEL PRODUCTO
■BEFORE CALLING FOR SERVICE .................................................................... 28 ~ 29
■ANTES DE LLAMAR PARA MANTENIMIENTO

2
•Please observe the following safety precautions when using your air conditioner.
Failure or negligence in observing these safety precautions could cause fire, electrical shock or personal injury.
•Por favor observe las siguientes precauciones de seguridad cuando use su acondicionador de aire.
Si usted no observa las precauciones, puede resultar en incendio, choque eléctrico o heridas personales.
This symbol (with a white background) denotes an action that is
PROHIBITED.
Este símbolo (con un fondo blanco) denota una acción que
es PROHIBIDO.
These symbols (with a blue background) denote actions that are
COMPULSORY.
Estos símbolos (con fondo azul) denotan acciones que son
OBLIGATORIAS.
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
• Due to the weight of this product, we recom-
mend that you have a helper to assist in the
installation. To avoid injury, use the proper
method of lifting. Avoid any sharp edges.
• Debido a que este producto es muy pesado, le
recomendamos que tenga un asistente para
ayudarlo en la instalación. Para evitar lesiones,
use un modo propio para levantarlo. Aléjese de
los bordes afilados.
• Make sure the window frame to be used can
properly support this product.
• Asegúrese que el marco de la ventana que se
usará puede soportar apropiadamente este
producto.
• This product must be installed in accordance
with all local codes and ordinances.
• Este producto debe ser instalado de acuerdo
con las leyes y regulaciones locales.
• Do not install the unit in places where
inflammable gas, fumes or soot may be generated.
• No instale la unidad cerca de lugares, donde
puedan ser producidos gases inflamables,
emanaciones de humo u hollín.
Installation Precautions
Precauciones de Instalación
• Operate your air conditioner from a stable
115 volt AC supply.
• Haga funcionar su acondicionador de aire desde
una fuente de alimentación de CA de 115 voltios.
• Plug into a separate 15 amp grounded outlet only.
• Enchúfelo sólo en un tomacorriente separado
de 15 amp con conexión a tierra.
• Use of extension cords
Avoid using extension cords. If there are no
alternatives, ensure that the cord is a UL listed
3-wire grounding type, rated 125 volts with a
minimum current-carrying rating of 15 amps,
number 14 or heavier wire.
• Utilización de cables de extensión
No use cables de extensión. Si no existiera otra
posibilidad, debería ser un cable de 3 alambres
con conexión a tierra de tipo UL,de 125 voltios
con un amperaje mínimo de 15 amp,de alambre
número 14 o mayor.
• Use a 15 amp time delay fuse or a circuit breaker.
• Use un fusible de retardo de 15 amp o un
interruptor automático.
• Do not switch off by unplugging the power plug
while it is operating. Press the OFF/ON pad to
“OFF” before unplugging.
• No desconecte desenchufando el enchufe de
alimentación mientras esté funcionando.
Presione el botón OFF/ON para desconectar
antes de desenchufar.
Operation Precautions
Precauciones de Operación
Power Supply
Suministro de Electricidad
Time Delay Fuse : 15 Amps
Fusible de Retardo : 15 Amp
Rated Voltage : 115V
Voltaje :115V
Line Cord Plug
Cable de
Alimentación de
Corriente
Socket Type
Tipo de enchufe

3

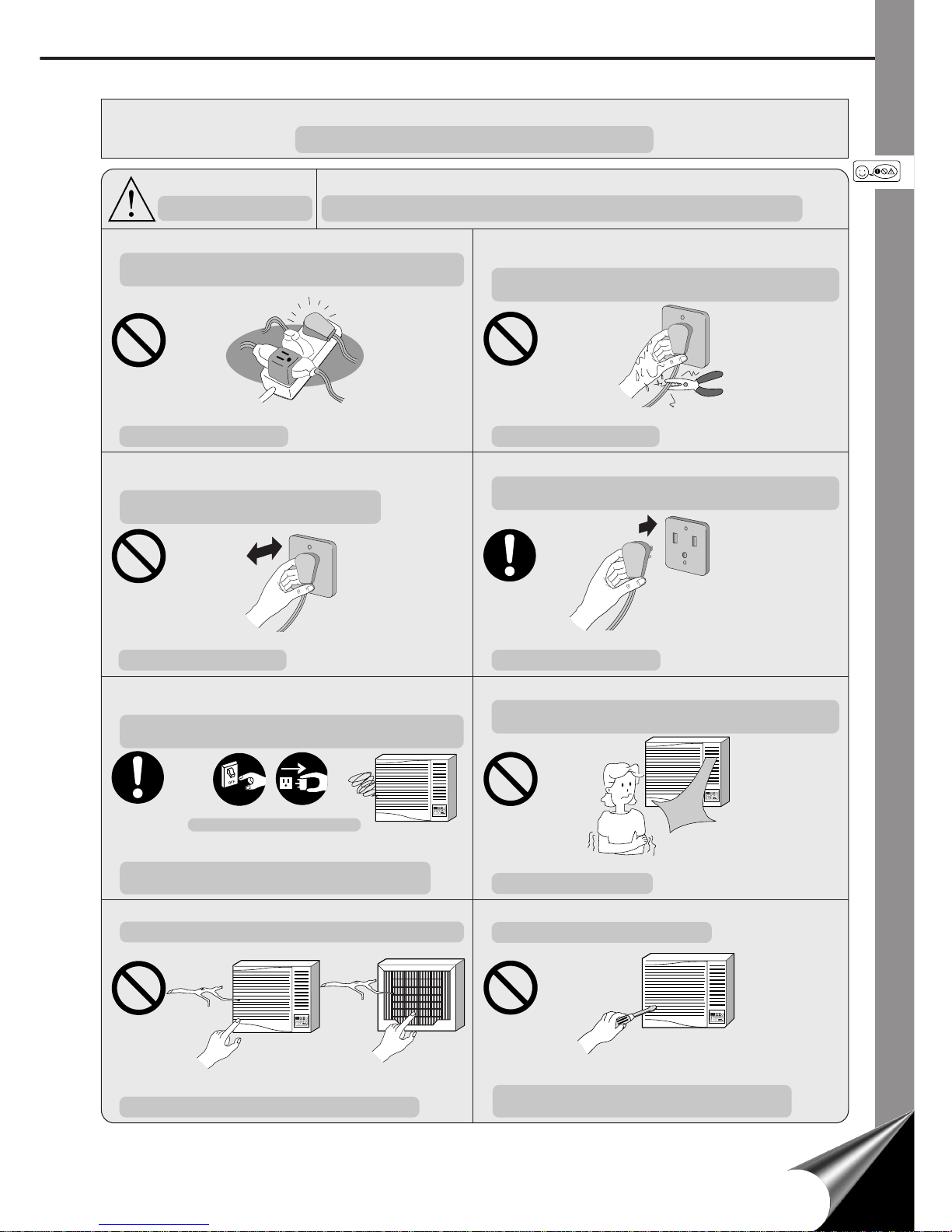

This sign warns of risk of death or serious injury.
Esta señal indica riesgo de peligro de muerte o lesiones serias.
• Do not modify the length of the power cord or use an extension cord.
• No modifique el largo de cable de suministro de poder ni use cables
de extensión.
• Do not touch or operate with wet hands.
Do not modify or damage the cord.
• No toque ni opere con las manos mojadas. No modifique o dañe el
cable eléctrico.
WARNING
ADVERTENCIA
• Do not try to repair the unit yourself.
• No intente reparar la unidad usted mismo.
• Avoid an extended period of direct airflow.
• Evite estar un largo tiempo expuesto directamente a la corriente de
aire.
• Do not insert sticks, fingers or any other object into the unit.
• No inserte palos,dedos o cualquier otra clase de objeto en la unidad.
• If abnormal conditions (burnt smell,etc) occur,switch off and remove
the power plug.
• Si detecta una situación anormal (por ejemplo,olor a quemado),pare
el acondicionador de aire y quite el enchufe principal.
OPERATION PRECAUTIONS
PRECAUCIONES DE OPERACIÓN
• Do not turn on the unit by inserting the power plug.
Do not switch off the unit by pulling out the power plug.
• No opere la unidad insertando el enchufe principal.
No apague la unidad sacando el enchufe principal.
• Plug in properly before operating and use a specified power cord.
• Enchufe adecuadamente antes de operar y utilice un cable
especificado.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could lead to fire or cause an electrical shock.
Please call an authorized dealer or servicenter.
Podría llevar a causar un incendio o una descarga eléctrica.
Por favor consulte a su comerciante autorizado o servicio técnico.
It could lead to physical injury as well as damage to the unit.
Podría causar alguna herida física asi como también dañar la unidad.
It could lead to health problems.
Podría llevar a problemas de salud.
The heat generated could cause electrical shock or fire.
Please consult an authorized dealer or servicenter.
El calor generado podría causar una descarga electrica o un incendio.
Por favor consulte a su comerciante autorizado o servicio técnico.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
It could cause electrical shock or fire.
Podría causar una descarga eléctrica.
Switch off the breaker and remove the power plug.
Apague el interruptor y quite el enchufe principal.
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING

4
This sign warns of injury or damage to property.
Esta señal indica peligro de lesiones o daño a la propiedad.
• Switch off the breaker and remove the power plug from the socket if
the unit will not be operated for a long period,such as while on vacation.
• Apague el interruptor y quite el enchufe principal, si no utilizará la
unidad por un largo tiempo, como durante las vacaciones.
• Pay attention to any wear damage on the unit caused by extensive
usage.
• Ponga atención a cualquier daño por desgaste en la unidad causado
por un uso extensivo.
• Do not use the unit for any other purpose, than its intended use.
• No utilice la unidad para cualquier otro propósito que el destinado.
• Do not splash or direct water at the unit.
• No moje la unidad ni exponga al agua.
• Do not block the air intake and outlet vanes.
• No bloquee la salida ni entrada de aire.
Dust accumulated on the power plug pin may cause over-heating and fire.
El polvo acumulado en el enchufe principal puede causar sobre calentamiento e
incendio.
Ensure that the necessary repairs are carried out.
Asegúrese de que los reparos necesarios sean llevados a cabo.
Do not use for cooling or preservation purposes. It will affect food quality.
No use para fines de enfriar o preservar alimentos. Podría afectar la calidad de
estos.
Cooling performance will be affected.
El proceso de enfriamiento será afectado.
It could cause electrical shock.
Podría causar una descarga eléctrica.
Switch off the breaker and remove the power plug.
Apague el interruptor y quite el enchufe principal.
OPERATION PRECAUTIONS
PRECAUCIONES DE OPERACIÓN
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
SAFETY PRECAUTIONS
PRECAUCIONES DE SEGURIDAD
CAUTION
CUIDADO
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING

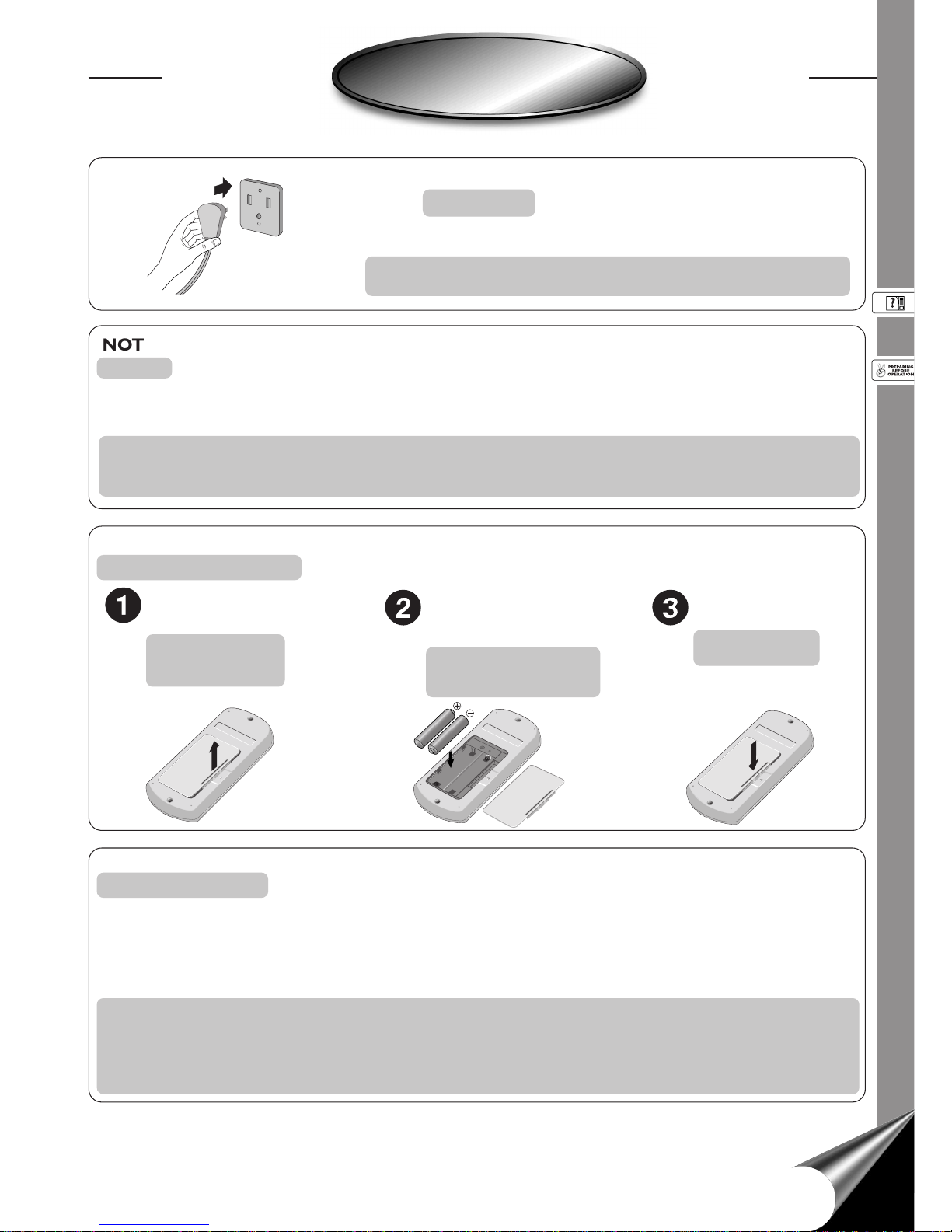

• Do not remove the power plug by pulling the cord.
• No quite el enchufe principal de alimentación tirando del cable.
Hold the power plug when disconnecting the power plug from the wall outlet.
Sujete el enchufe principal cuando desconecte el enchufe principal de la salida
de la pared.

5
This sign warns of injury or damage to property.
Esta señal indica peligro de lesiones o daño a la propiedad.
• Do not operate the unit without the air filter or when the front intake
grille has been removed.
• No opere sin el filtro de aire o cuando la rejilla frontal de toma de aire
haya sido removida.
• Remove the power plug when cleaning the unit.
• Desconecte el enchufe principal cuando se limpie la unidad.
• Do not operate any combustion equipment near the unit’s airflow
area.
• No coloque ningún equipo de combustible en el paso del flujo de aire
de la unidad.
• Do not place any objects on the unit.
• No coloque objetos en la unidad.
• Ventilate the room occasionally where the unit is installed.
• Ventile ocasionalmente el cuarto donde la unidad esta instalada.
Since windows are kept closed, it does good to open them periodically to ventilate
the room.
Cuando las ventanas son mantenidas cerradas,es bueno abrirlas para ventilar el cuarto.
It could cause dust to accumulate on the heat exchanger.
Podría causar acumulamiento de polvo en el intercambiador de calor.
This is to prevent injury caused by the rotating fan in the unit.
Esto es para prevenir lesiones debido al ventilador de la unidad.
• Do not expose the unit to direct sunlight during operation.
• No exponga la unidad a la luz solar, mientras esta funcionando.
Cooling performance will be affected, thus increasing power consumption.
El proceso de enfriamiento será afectado, así se incrementará el consumo de
electricidad.
The object may fall off or the weight of it could cause the unit to collapse.
El objeto podría caerse o el peso del mismo podría causar un colapso en la
unidad.
Incomplete combustion due to the air flow could cause toxic gas (CO) poisoning.
La combustión deficiente debido a la corriente de aire podría causar
envenenamiento por gases tóxicos (CO).
CAUTION
CUIDADO
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING
COOL MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
ECONOMY
FANSPEED
SET/
CANCEL
FAN
HIGH
MED
LOW
AIRSWING

6
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
CAUTION
CUIDADO
Please remove the shipping blocks
fixed to the compressor and front
grille before installation.
Por favor remueva los tacos de envío
fijados en el compresor y la rejilla
frontal antes de la instalación.
Compressor
Compresor
Shipping blocks
Tacos de envío BACK VIEW
VISTA TRASERA
ACCESSORIES
ACCESORIOS
Note : Check that none of the
accessories are missing.
Nota : Compruebe que no falte
ninguno de los accesorios.
(4 pcs)
(4 piezas)
(5 pcs)
(5 piezas)
(4 pcs)
(4 piezas)
Tape Measure
Cinta métrica
Pencil
Lápiz
Level
Nivel
Knife or Scissors
Cuchilla o tijeras
SUGGESTEDTOOL LIST
LISTA DE HERRAMIENTAS SUGERIDAS
Medium sized screwdriver (#2 Phillips)
Destornillador mediano (Phillips No. 2)
Front grille
Rejilla frontal
Front grille
Rejilla frontal
Front intake grille
Rejilla frontal de la
toma de aire
REMOVE
REMUEVA
SCREWS
FURNISHED
TORNILLOS
SUMINISTRADOS
Type A Type B Type C
Tipo A Tipo B Tipo C
INSTALLATION BOX CONTENTS
CONTENIDO DE LA CAJA DE INSTALACIÓN
Right side
expandable panel
Lado derecho del
panel extensible
Type B screws
Tornillos tipo B
Left side
expandable panel
Lado izquierdo del
panel extensible
Panel retainer
Retenedor del panel
Type A screws
Tornillos tipo A
Type A screws
Tornillos tipo A
Type C screws
Tornillos tipo C
Panel retainer
Retenedor del panel
Type C screws
Tornillos tipo C
Sealer 50 g
(1.8 oz) (Putty)
Sellador 50 g
(1,8 oz) (Masilla)
Window sash foam seal
Espuma de sellado de la
hoja móvil de la ventana
Top angle
Angulo
superior
Window sash sealing ribbon
Cinta de sellado de la hoja
móvil de la ventana
Type Part no. Remarks Qty.
Tipo Parte no. Comentario Cantidad
AXTN5D25A Wood Screw 4
Tornillo para madera
BCWH4580211 Machine Screw 5
Tornillo para metales
CXTT4D10C Tapping Screw 4
Tornillo de rosca

7
• Hot sun rays hitting the outside surface of the cabinet will create considerable heat
load. If the outside of the cabinet is exposed to direct sunlight, consider building an
awning to shade the cabinet while providing ample area for the heated air to be
exhausted from the condenser (both sides) and the top.
This unit is designed for installation in standard double hung windows.
NOTE: The unit may also be installed “through the wall”. You should, however,
observe standard carpentry practices and frame the opening without violating
local ordinances.
• Los rayos solares que tocan la superficie exterior de la caja crearán una considerable
carga de calor. Si la parte que da al exterior de la caja está bajo la luz directa del sol,
considere el construir un toldo para dar sombra pero dejando espacio suficiente para
que el aire caliente pueda ser expulsado del condensador (en ambos lados) y parte
superior.
Este aparato está diseñado para ser instalado en ventanas levadizas dobles.
NOTA: Esta unidad tambíen se puede instalar a través de la pared. En este caso, se
deberán realizar trabajos de carpintería y construir una estructura en la abertura
deacuerdo con los reglamentos locales.

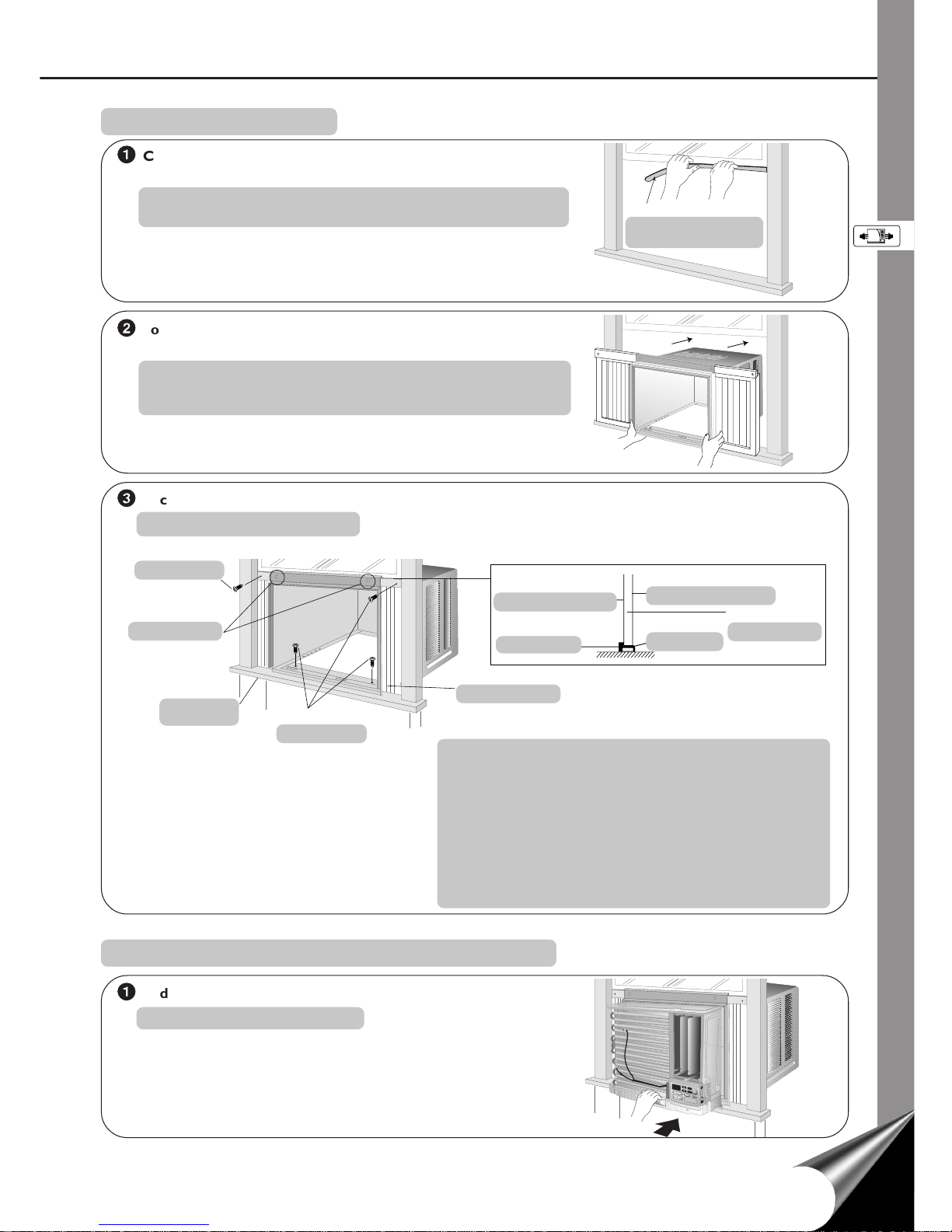

WINDOW REQUIREMENTS
REQUISITOS DE LAVENTANA

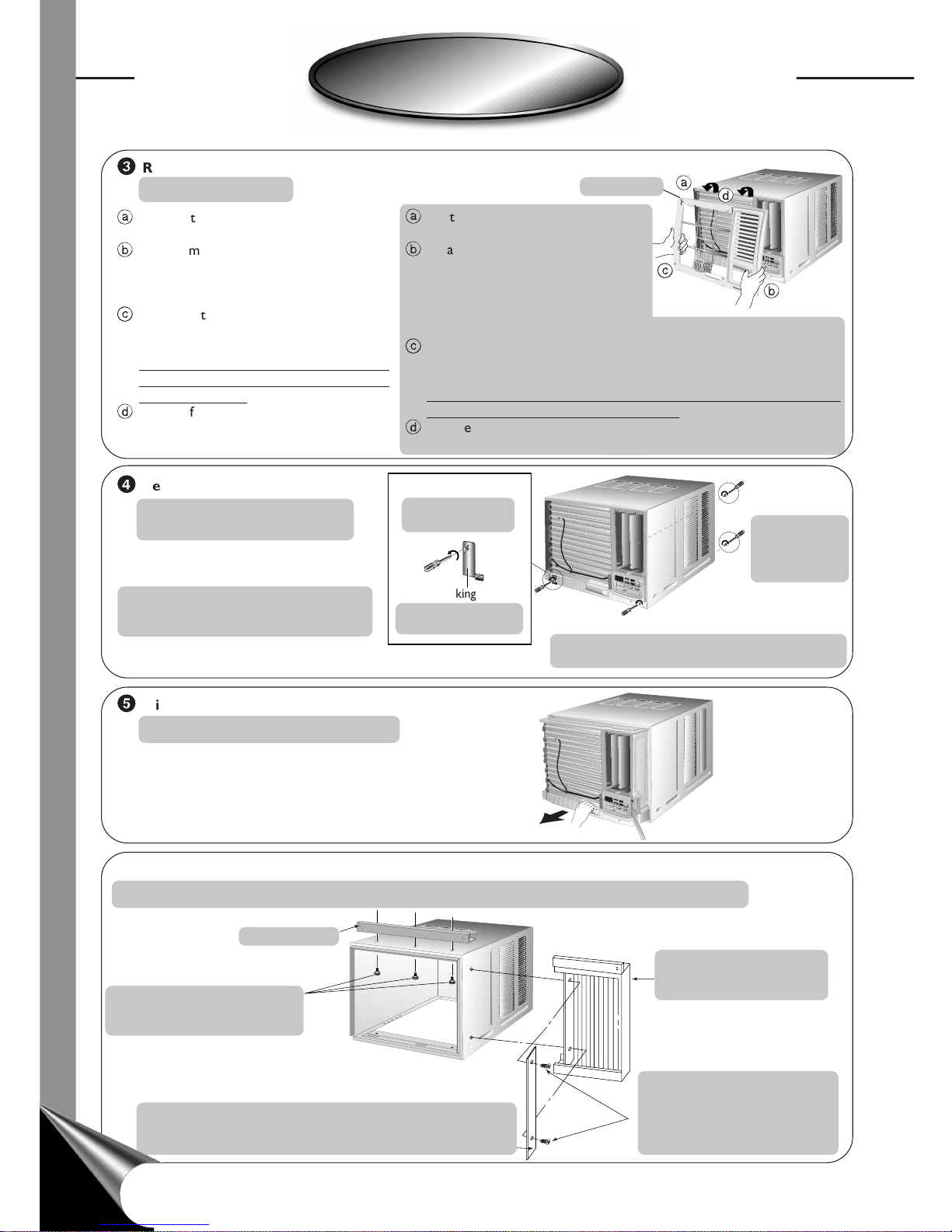

PREPARATION OF AIR CONDITIONER CHASSIS
PREPARACIÓN DEL CHASIS DEL ACONDICIONADOR DE AIRE
1 Remove the front intake grille
Quite la rejilla frontal de la toma de aire
CLOSEVENTOPEN
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
AIRSWING
Wireless
RemoteControl

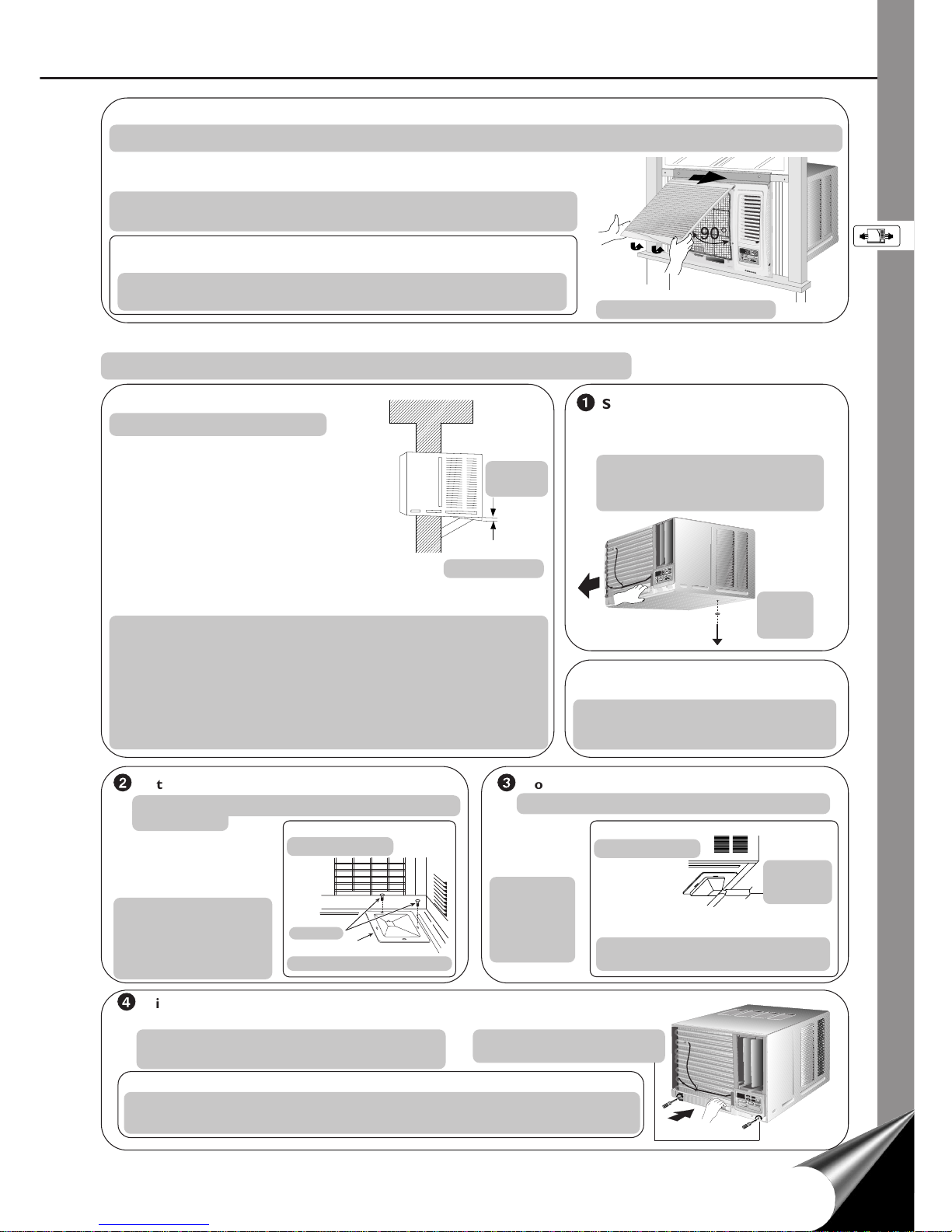

Pull up the front intake grille about 90° and slide it slightly
to the left to unhook the tabs.
Tire la rejilla frontal cerca de 90° y deslice un poco a la
izquierda para desenganchar la etiqueta.
CLOSEVENTOPEN
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
Wireless
RemoteControl
AIRSWING
2 Remove the air filter
Quite el filtro de aire
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
Wireless
RemoteControl
AIRSWING
CLOSEVENTOPEN
Air filter
Filtro de aire
Tilt up and pull out the air filter by the holder.
Incline y saque el filtro por el soporte.
SELECTTHE BEST LOCATION
(Single or Double hung window)
ELIJA LA MEJOR UBICACIÓN
(Ventana de guillotina simple o doble)
Front grille
Rejilla frontal
Indoor side
Lado interior
19–3/16 inches
19–3/16 pulgadas
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
Wireless
RemoteControl
AIRSWING
CLOSEVENTOPEN
Window
Ventana
SIDE VIEW
VISTA
LATERAL
Front grille
Rejilla frontal
Window
Ventana
Outdoor side
Lado exterior
12 inches
12 pulgadas
12 inches
12 pulgadas
More than 4 inches
Más de 4 pulgadas
NOTE: It is much easier, and also safer, to install the
empty cabinet into a window first and we
suggest that you follow this procedure.
NOTA: Es mucho más fácil y también más seguro
instalar primero la caja vacía en la ventana.
Nosotros sugerimos, que lo haga así.
22
to 42-
1
/
8
22
a 42-
1
/
8
15-
15
/
16
(min)
15-
15
/
16
(minimo)

8
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
HOWTO ASSEMBLETHE EXPANDABLE PANELS (LEFT & RIGHT)
COMO ARMAR LOS PANELES EXPANSIBLES (IZQUIERDOY DERECHO)
3 Remove the front grille
Quite la rejilla frontal
Unscrew and remove the chassis locking
brackets. Keep for later use.
Desatornille y quite los soportes que
cierran el chasis. Guardelos para futuro
uso.
4 Remove the chassis locking bracket
Quite los soportes que cierran
el chasis
Counter clockwise.
En sentido contrario
al reloj.
5 Slide the chassis out from the cabinet
Deslice el chasis hacia afuera del caja
Unscrew and
remove from rear
cabinet.
Destornille y
remueva desde la
parte de atrás del
caja.
a Quite las cintas adhesivas de los
lados de la rejilla frontal.
b En la parte inferior derecha de la rejilla
frontal, presione hacia dentro en el
mueble al lado del cordón de
alimentación y tire de la rejilla hacia
fuera, hacia la derecha, hasta
desenganchar la lengüeta derecha.
c En el lado inferior izquierdo, presione hacia dentro en el mueble y tire
de la rejilla hacia fuera,hacia la izquierda,para desenganchar la lengüeta
izquierda.
No tire del borde inferior,hacia usted, más de 3 pulgadas para impedir
que las dos lengüetas superiores se dañen.
d Deslice la rejilla frontal hacia arriba para liberar las dos lengüetas
superiores de las ranuras en la parte superior del mueble.
Attach the top angle to the cabinet
using screw type B (3 pcs).
Fije el ángulo superior a la caja
utilizando tornillos de tipo B
(3 piezas).
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
LOW
ECONOMY
Wireless
RemoteControl
Front grille
Rejilla frontal
Panel retainer
(The panel retainers are packed in the folds of the expansion panels.)
Retenedor del panel
(Las placas de retención del panel están empacadas en los pliegues de
los paneles expansibles.)
Attach a panel retainer on the first
fold of each expansion panel and
secure panel retainers to cabinet
using screw type C (2 each).
Inserte la placa de retención del
panel dentro del primer pliegue de
cada uno de los paneles expansibles
y retenedor del panel al caja usando
los tornillos tipo C (2 cada uno).
a Remove the adhesive tape from all sides of
the front grille.
b At bottom right side of the front grille,press
inward on cabinet near the power cord, and
pull the grille outward to the right until right
tab releases.
c At the bottom left side, push inward on
cabinet and pull the grille outward to the
left to release the left tab.
Do not pull the bottom edge toward you
more than 3 inches to prevent the two top
tabs from damage.
d Slide the front grille upwards to free the two
top tabs from slots at the top of the cabinet.
8
Top angle
Angulo superior Insert expandable panels to
cabinet sides as shown.
Inserte los paneles expansibles
a los costados de la caja como
se muestra.
a
b
c
d
Chassis locking bracket
Soportes que cierran
el chasis Remove the chassis grounding screw and save for later use.
Retire el tornillo de puesta a tierra del chasis y guárdelo
para uso posterior.

9
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
CABINET INSTALLATION
INSTALACIÓN DEL CAJA
• Expand the expandable panel fully into the grooves of the
window frame, secure the expandable panel,left,right and
top mounting frames to the bottom of the window sash
using 4 screws type A and 2 screws type B.
• Secure the cabinet using wood screws type A.
• Cut the window sash foam seal to the proper size and
seal the opening between the top of the inside window
sash and the outside window sash.
Note : If a gap exists between the unit and window sash,
you may use “Sealer” supplied with the installation
kit for a better seal.
Window sash sealing ribbon
Cinta de sellado de la hoja
móvil
1 Cut the “Sealing Ribbon” to the proper length, and attach it
along the bottom edge of the bottom window sash.
Corte la cinta de sellar del largo apropiado y colóquela a lo
largo de la parte inferior de la ventana de guillotina.
2 To prevent condensation water from dripping inside,the cabinet
should be installed level or very slightly tilted to the outside.
Para prevenir que el agua de condensación gotee dentro, el
caja debe ser instalada al nivel o con una muy ligera inclinación
desde adentro hacia fuera.
3 Secure the cabinet using screws.
Fije la caja usando los tornillos.
Window sill
Alféizar de la
ventana
Type A screws
Tornillos tipo A
Expandable panel
Panel extensible
Type A screws
Tornillos tipo A
Type B screws
Tornillos tipo B
• Expande el panel extenible completamente dentro del marco de la
ventana, asegúrelo a la parte inferior de la hoja de la ventana por la
izquierda, a la derecha y por la parte superior, usando A tornillos tipo
A y 2 tornillos del tipo B.
• Fije la caja usando tornillos para madera tipo A.
• Corte la cinta para sellar de la hoja de la ventana del tamafío correcto
y selle la abertura entre la parte superior del interior y del exterior
de la hoja de la ventana.
Nota : Si existiera un espacio entre la unidad y la hoja de la ventana,
puede usar el sellador que está dentro del paquete de instalación,
para obtener un mejor sellado.
CHASSIS INSTALLATION INTOTHE CABINET
INSTALACIÓN DEL CHASIS DENTRO DE LA CAJA
1 Slide the chassis into the cabinet
Deslica el chasis dentro del caja
Inside of sash
Interior de la hoja móvil
Top angle
Angulo superior
Sealing ribbon
Cinta de sellar
Window sash
Hoja de la ventana
Outside of sash
Exterior de la hoja móvil

10
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
ECONOMY
Wireless
RemoteControl
AIRSWING
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER INSTALLATION
INSTALACIÓN DEL ACONDICIONADOR DE AIRE
INSERTTHE
INSERTE EL FILTRO
10
INSTALLATION OFTHE FRONT GRILLE
INSTALACIÓN DE LA REJILLA FRONTAL
Depending upon the location of the AC outlet, route the AC
cord to either the left or right side while installing the front
grille.
Dependiendo de la ubicación de la toma de CA, dirija el cable
hacia la derecha o izquierda mientras instala la rejilla frontal.
1 Place the front grille on the cabinet first.
2 Secure the front grille to the main chassis using the screws provided.
1 Primero, ponga la rejilla frontal en la caja.
2 Asegure la rejilla frontal a el chasis haciendo uso de los tornillos provistos.
To frame
Al marco
INSERTTHE AIR FILTER
INSERTE EL FILTRO DE
AIRE
AIRSWING
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
F
ECONOMY
Wireless
RemoteControl
Clockwise
En el sentido
del reloj
Attach the (part no. CZ-SF6P)
to the frame.
Adjuntar el filtro (serie no.
CZ-SF6P) a el marco.
Slot in the
and the frame (part no.
CZ-SFW6P) to the
front grille.
El ranura filtro
y el marco (serie no.
CZ-SFW6P) a la rejilla
frontal.
The and the frame can be obtained
separately from your nearest servicenter.
El filtro y el marco puede ser obtenido en
su servicentro más cercano por separado.
Attach the air filter to
the intake grille.
Adjuntar el filtro de aire a la
rejilla frontal.
(part no. CZ-SF6P)
(serie no. CZ-SF6P)
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
2 Reinstall the chassis locking
brackets and retighten the screws
Reinstale los soportes que cierran
el chasis y apriete bien los tornillos
Clockwise
En el sentido
del reloj
10
Chassis locking
bracket
Sopartes que
cierran el chasis
Fix the chassis grounding screw to the original position.
Fije el tornillo de puesta a tierra del chasis en su posición original.
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMERSET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
This figure shows the AC cord routed to the left side.
Esta figura muestra el cable de CA dirijida hacia la
izquierda.

11
Condensed water drainage
Drenaje de agua condensada
HOWTO ATTACHTHE DRAIN PAN (OPTIONAL)
COMO INSTALAR LA BANDEJA DE DRENAJE (OPCIONAL)
Maximum
13/32”
Máxima
de 13/32”
Condensed water
Agua condensada
1 Slide the chassis out from the
cabinet (refer to page 8) and
remove the rubber plug.
Deslice el chasis hacia afuera
del caja (diríjase a la página 8)
y quite el tapon de goma.
Remove the
rubber plug
Quite el
tapón de
goma
Note: Drain hose or tubing can be purchased locally to satisfy your particular needs.
Nota: El tubo o la manguera de drenaje puede ser comprado localmente de acuerdo a
sus necesidades particulares.
This air conditioner employs a “Slinger-Up
System” which is designed to splash the
condensed water on the condenser coil for
maximum cooling efficiency, thus producing
a splashing sound.
If the splashing sound annoys you, you can
provide an outside drainage by using the
following procedure which may, however,
cause a small loss of performance.
AIRSWING
COOL
MODE
OFF/ON
OPERATION
TEMP/TIMER SET
TIMER
hr
¡F
FANSPEED
AIRSWING
SET/
CANCEL
FAN
HIGH
MED
LOW
ECONOMY
Wireless
RemoteControl
Screws
Tornillos
INTERNAL VIEW
VISTA INTERIOR
Drain pan (optional)
Bandeja de drenaje (opcional)
Install the drain pan at
the right corner of the
cabinet using 2 screws
(part no.CWG86C733).
Instale la bandeja de
drenaje en la esquina
derecha de la caja con
dos tornillos (serie no.
CWG86C733).
3 Connect a drain hose (optional)
Conectar la manguera de drenaje (opcional)
Fit the drain
hose to the
drain pan.
Inserte la
manguera
de drenaje a
la bandeja
de drenaje.
EXTERNAL VIEW
VISTA EXTERIOR
Under-side view with drain pan and hose
in place.
Vista inferior con la bandeja de drenaje y
la manguera de drenaje ya instaladas.
PLACE FRONT INTAKE GRILLE OVERTHE FRONT GRILLE
COLOQUE LA REJILLA FRONTAL DETOMA DE AIRE SOBRE LA REJILLA FRONTAL
Slide the front intake grille slightly to the right to reattach the tabs and then
push it down to close tight.
Deslice la rejilla frontal de toma de aire un poco a la derecha para readjuntar
las lengüetas y luego tire hacia abajo para dejar bien cerrado.
NOTE: A“click” sound can be heard when the front intake grille is pushed
down.
NOTA: Se puede escuchar un “click” cuando la rejilla frontal de la toma
de aire es empujada hacia abajo.
Note: The drain pan (part no.CWH40175) can
be obtained from nearest servicenter.
Nota: La bandeja de drenaje (serie no.
CWH40175) puede ser obtanido en su
servicentro más cercano pagadero.)
4 Slide the chassis back into the cabinet
Re-install the chassis locking bracket
Deslice el chasis hacia el interior de la caja
Reinstale los soportes que cierran el chasis
2 Install the optional drain pan (part no.CWH40175)
Instale la bandeja opcional de drenaje (serie no.
CWH40175)
Drain hose
(not included)
Manguera
de drenaje
(no incluido)
Lift up about 90°.
Levante hasta más o menos 90°.
Fix the chassis grounding screw to the
original position.
Fije el tornillo de puesta a tierra del
chasis en su posición original.
Note:The cabinet should be installed tilted slightly lower to the rear for
necessary condensate drainage. (Max. 13/32”)
Este acondicionador de aire emplea un“Sistema de lanzado” el cual esta
diseñado para salpicar el agua condensada en el rollo del condensador
para maximizar la eficiencia de enfriamiento, por esto se produce un
sonido de salpicadura.Si el sonido de la salpicada le molesta,puede proveer
un drenaje externo siguiendo el procedimiento de a continuación que
purde, sin embargo, disminuir el grado de funcionamiento.
Nota: El armario debe de estar un poco inclinado, más bajo que la parte
trasera para el drenaje necesario de la condensación. (Máxima de 13/32”)

12
Front intake grille
Rejilla frontal de
toma de aire
Air filter
(behind the front
intake grille)
Filtro de aire
(detras de la
rejilla frontal de
toma de aire)
MAIN UNIT
UNIDAD PRINCIPAL
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
Airflow DirectionVane
Vertical Airflow Direction Adjustment Up-Down
The vertical airflow direction vane is controlled by positioning the vane to discharge the air
upwards, downwards or straight out.
Veleta de control de dirección de la corriente de aire
Corriente de aire en dirección vertical de ajuste hacia arriba y hacia abajo
La dirección vertical de la corriente de aire se controla colocando la veleta de manera que
descargue la corriente de aire hacia arriba, hacia abajo o de frente.
Front grille
Rejilla frontal
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
F
ECONOMY
Wireless
RemoteControl
AIRSWING
ACCESSORIES
ACCESORIOS
Remote control
Telecontrol
Two R03 “AAA”
dry-cell batteries
Dos pilas secas
R03 “AAA”
Power cord
Cable de
suministro
Air inlet louver
Tomas de aire
para ventilación
Cabinet
Caja
and frame
y marco

13
VENTILATION LEVER
PALANCA DEVENTILACIÓN
When the slide lever is in the :
Cuando la palanca se encuentra deslizada
en la:
– “OPEN” position, the ventilation door
opens to allow air, smoke or odors to
be expelled from the room.
– Posición “OPEN”, la puerta de
ventilación está abierta para permitir
que el aire, humo u olor sean
expulsados de la habitación.
When the slide lever is in the :
Cuando la palanca se encuentra deslizada
en la:
–“CLOSE” position, the ventilation door
is closed and the air will be circulated
inside the room and conditioned.
– Posición “CLOSE”, la puerta de
ventilación está cerrada y el aire circula
dentro de la habitación y así
acondicionará.
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
F
AIRSWING
ECONOMY
CLOSEVENTOPEN
Wireless
Remote Control
TYPES OF SIGNAL SOUND
TIPOS DE SEÑALES SONOROS
One long “beep” and one short “beep”.
(emitted by the main unit.)
Un “beep” de larga duración y un breve “beep”.
(omitido por la unidad principal)
CANCEL SIGNAL SOUND
SEÑAL DE ANULACIÓN
To cancel signal sound, press and hold OFF/ON for
more than 10 seconds.
To restore signal sound, repeat the above operation.
Para que se escuche la señal de anulación, presione y
sujete OFF/ON durante más de 10 segundos.
Para restaurar la señal, repita la operación de arriba.
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FAN SPEED
SET
TIMER
SET/
CANCEL
hr
°F
AIR SWING
ECONOMY
Wireless
Remote Control
TOUCH CONTROL PANEL
TABLERO DE INSTRUMENTOS
Timer SET/CANCEL pad
Botón de SET/CANCEL del programador
TEMPERATURE/TIMER setting pad
Botón del programador de temperatura
Display Panel
Pantella de
visualización
MODE selection pad
Botón de selección
del modo
FAN SPEED
selection pad
Botón de control
de la velocidad del
ventilador
TIMER pad
Botón del programador
OFF/ON pad
Botón de conectar/
desconectar
ECONOMY pad
Botón ECONOMY
AIR SWING pad
Botón de modo
AIR SWING

14
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
PART IDENTIFICATION
IDENTIFICACIÓN DE LOS COMPONENTES
REMOTE CONTROL
TELECONTROL
Be sure to observe the following:
Asegura que estas reglas estén respectadas:
• Aim remote control at control panel on air conditioner when operating.
• Do not drop or throw the remote control.
• Do not place the remote control where it is exposed to direct sunlight or
next to a heating unit or other heat sources.
• Apunte al control remoto en el panel de control en el acondicionador de
aire cuando esté en funcionamiento.
• No caer ni tirar el telecontrol.
• No poner el telecontrol donde esta expuesto a la luz del sol ni cerca de
une fuente de calor.
Panasonic
AIR SWING
MODE
OPERATION
FAN SPEED
ECONOMY
SET/
CANCEL
TEMP/TIMER
TIMER
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
°F
AIRSWING
ECONOMY
Wireless
RemoteControl
CLOSE VENT OPEN
* Maximium distance : 10m (32.8 ft.)
* Distancia máxima : 10m (32,8 ft.)
OFF/ON button
Botón de selección ON/OFF
TIMER button
Botón arreglo del programador
MODE selection button
Botón de selección del modo
AIR SWING button
Botón AIR SWING
SignalTransmitter
Transmisor de señales
TEMPERATURE/TIMER setting
button
Botón regulador de temperatura
TIMER SET/CANCEL button
Botón SET/CANCEL arreglo
del programador
ECONOMY button
Botón ECONOMY
FAN SPEED selection button
Botón regulador de velocidad
del ventilador

15
Open the battery
compartment cover.
Abrir la tapa del
compartimiento de la
batería.
Insert the two batteries.
Be sure that the polarities
are correct.
Inserte las dos baterías.
Asegura que las
polaridades sean correctas.
Close the compartment
cover.
Cerrar la tapa del
compartimiento.
How to insert batteries
Introducción de la pilas
About the batteries
Notas sobre la pilas
• The batteries can be used for approximately one year.
• Do not use rechargeable (Ni-Cd) batteries,because such batteries differ from the standard dry cell batteries in shape, dimension
and performance.
• Be sure to replace the batteries with two new identical batteries.
• Remove the batteries if the air conditioner will not be used for an extended period of time.
• Se pueden utilizarse durante mas o menos un año.
• No puede utilizar pilas que se recargan (Ni-Cd) porque esas tienen diferentes forma, dimension y rendimiento que normales
pilas secas.
• Asegura que las pilas estén reemplazandas con dos pilas nuevas de tipo idéntico.
• Quita las pilas si el acondicionador de aire no esta utilizado durante mucho tiempo.
123
NOTES
NOTAS
• If the unit is not going to be used for an extended period of time, remove the power plug. Otherwise, approximately 2.5W of
electricity will be used even if the unit has been turned off using the remote control.
• If the unit is restarted immediately after operation is stopped it will resume operation only after 3 minutes.
• Si la unidad no se va a utilizar por un periodo de tiempo externo,quite el enchufe.Si no realiza esto se utilizará aproximadamente
2,5W de electricidad incluso si la unidad ha sido desconectada utilizando el control remoto.
• Si se para el funcionamiento, recomience immediatamente, la unidad reanudará la operación después de 3 minutos.
Warning
Advertencia
•Ensure that the power plug is securely inserted.
A loose plug may cause a fire or an electric shock.
•Asegúrese de que el enchufe está adecuadamente insertado.
Un enchufe flojo puede causar un incendio o una descarga eléctrica.
å
PREPARATIONS BEFORE OPERATION
PREPARACIÓN ANTES DEL FUNCIONAMIENTO
PREPARATIONS BEFORE OPERATION
PREPARACIÓN ANTES DEL FUNCIONAMIENTO

16
Setting display temperature
Ajustar la temperatura de visualización
1. PressTEMP/TIMER 5or ∞to set the display temperature.
The temperature can be set between 60°F and 86°F.
Recomended temperature: 75°F ~ 78°F
5Press to increase temperature
∞Press to decrease temperature
1. Empuja el botón TEMP/TIMER 5o ∞para seleccionar la
temperatura de visualización.
La temperatura puede estar arreglada desde 60ºF hasta 86ºF.
Temperaturas recomandadas: 75°F ~ 78°F
5Empuja para aumentar la temperatura
∞Empuja para disminuir la temperatura
Display will change
according to the
setting.
La indicación cambia
según el arreglo.
hr
°F
Note:
• The latest temperature setting will be memorized and will
appear on the display the next time it’s turned on.
• The display temperature selection is for display purpose
only and does not indicate actual room setting temperatures.
Your room temperature may not necessarily match the
displayed temperature.
Nota:
• La ultima temperatura escogida esta recuerda y aparecerá el
la pantella de visualización la proxima vez que será encendida.
• La selección de visualización de temperatura tiene fines de
visualización solamente y no indica temperaturas actuales del
ajuste de la habitación. La temperatura de la habitación puede
que no necesariamente concuerde con la temperatura
visualizada.
Display
Pantalla de
visualización
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
Operating the unit
Hacer funcionar la unidad
1. Start operation by pressing OFF/ON.
Operation will start and the display panel will light up.
1. Poner en marcha empujando el botón OFF/ON.
La operación enciende y la pantella de visualización se ilumina
mostrando las temperaturas arregladas antes.
2. To stop operation, press OFF/ON again.
The unit will stop operating and the display panel light will
turn off.
2. Para suspender el funcionamiento, empuja el botón OFF/
ON de nuevo.
La unidad se para y la luz de la pantella de visualización
cesa.
Display
Pantalla de
visualización
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
OFF/ON
OPERATION
OFF/ON
OPERATION
OPERATION
OPERATION
TEMP/TIMER
TEMP/TIMER
hr
°F
hr
°F

17
1. Press FAN SPEED to choose the speed level of the fan.
The indicator will light up and a “beep” sound will indicate
changing settings.
1. Empuja el botón FAN SPEED para seleccionar la velocidad
del ventilador
El indicador se luce y un sonido “beep” indica los cambios
de arreglo.
Note: The latest fan speed setting will be memorized and will
appear on the display the next time the unit is turned on.
Nota: La ultima velocidad del ventilador escogida esta recuerda
y el indicador iluminará la proxima vez que la unidad esta
encendida.
The indicator will
change in order as set.
El indicador cambia
según el arreglo.
HIGH
MED
LOW
Selecting Fan Speed
Ajustar la velocidad del ventilador
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
Indicator
Indicador
Selecting Operation mode
Modo de selección de operación
The indicator will
change in order as set.
El indicador cambia
según el arreglo.
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
Indicator
Indicador
1. Press MODE to select the desired operation .
The indicator will light up and a “beep” sound will
indicate changing settings.
COOL mode To set display temperature to your
preference of cooling comfort.
FAN mode To provide air circulation without cooling the
room.
During Fan operation, temperature setting
cannot be selected.
1. Empuja el botón MODE para seleccionar la operación
escogida.
El indicador se luce y un sonido “beep” indica los cambios
de arreglo.
Modo COOL Para seleccionar la temperatura de
visualización según su preferencia de
bienestar.
Modo FAN Para proveer un excambio de aire sin enfriar
el cuarto.
Durante el uso del modo FAN,la temperatura
no puede estar modificada
HIGH
MED
LOW
FAN SPEED
FAN SPEED
COOL
FAN
COOL
FAN MODE
MODE

18
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
AIR CONDITIONER OPERATION
OPERACIÓN DEL ACONDICIONADOR DE AIRE
ECONOMY mode operation
Funcionamento en ECONOMY
1. To reduce power consumption:
• Press ECONOMY.
• To cancel this operation, press once more.
1. Para reducir el consumo de electricidad:
• Empuja el botón ECONOMY.
• Para anularlo, empuja el botón de nuevo.
Display
Pantalla de
visualización
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
ECONOMY
ECONOMY
ECONOMY
Recommended for electricity cost saving.When economy button is pressed, target temperature is shifted up 1°F, this will
reduce operating time of the compressor and therefore reduce power consumption.It may,however, take a little longer for
the compressor to cycle on and thereby increase the room temperature slightly. Economy mode will override your current
fan speed, setting it to “LOW”. Compressor stops when the room temperature reaches the target temperature. It turns
on again when the room temperature rises.When power failure occurs, the economy setting is cancelled. Once power is
resumed, reset the economy setting.
ECONOMY
Ahorramiento de costos recomendados.Cuando el botón de economía se aprieta, la temperatura a alcanzar sube 1ºF, esto
reducirá el tiempo de operación del compresor y reducirá el consumo de energía. Puede, que sin embargo,le lleve un poco
más de tiempo al compresor para la reinyección y por lo tanto incrementar la temperatura de la habitación levemente. El
modo económico reemplazará la velocidad actual del ventilador, fijándola al modo “LOW”. El compresor se apagan cuando
la temperatura de la habitación llega al nivel del termostato preajustado. Se encenderán nuevamente cuando suba la
temperatura en la habitación. Si occure un corte eléctrico, se cancelará el ajuste del economía. Ajústelo de nuevo cuando
se restablezca la corriente.
1. Press to select AIR SWING.
The air circulation will automatically move the horizontal
louvers left and right for better air distribution around
the room.
Note: Using your hands to adjust the direction may cause
the louvers to malfunction.If this happens, stop operation
immediately and restart.
1. Empuja el botón AIR SWING.
El corriente de aire mueve automáticamente el
contraventara horizontal hacia la derecha y la izquierda
para un mejor reparto del aire en el cuarto.
Nota: Ajustar la paleta de dirección del corriente de aire
de mano puede causar un malfuncionamento del
contraventara.Si eso occure, suspender el funcionamento
y poner en marcha de nuevo.
Adjusting Horizontal Airflow Direction
Ajustar la dirección horizontal del corriente de aire
Touch Control
Panel
Tablero de
instrumentos
Remote control
Telecontrol
Indicator
Indicador
No indication will
appear.
No indicador.
AIR SWING
hr
°F
AIR SWING
OFF/ON
OPERATION
TEMP/TIMER
COOL
FAN
HIGH
MED
LOW
MODE
FANSPEED
SET
TIMER
SET/
CANCEL
hr
F
ECONOMY
Wireless
Remote Control
AIRSWING
Note: Vertical adjustment of the
airflow direction is done manually.
Nota: El ajuste vertical de la
ventilación se hacia a mano.
Vertical louvers
Contraventaras verticales
