Panasonic F-M14E8 User manual

®
Operating And Installation Instructions
Panduan Penggunaan Dan Pemasangan
Ceiling Fan
Kipas Siling
Model No. / Nombor Model
F-M14E8
Use only with rated voltage.
Guna hanya dengan voltan yang ditetapkan.
Switch off power supply and wait until the blade is fully static, before cleaning or doing any
maintenance jobs.
Putuskan bekalan kuasa dan tunggu sehingga bilah kipas berhenti sebelum membersihkannya
atau menyelenggarakannya.
This appliance is not intended for use by persons (including children) with reduced physical,
sensory or mental capabilities, or lack of experience and knowledge, unless they have been given
supervision or instruction concerning use of the appliance by a person responsible for their safety.
Peralatan ini tidak direka untuk digunakan oleh individu (termasuk kanak-kanak) yang mempunyai
kecacatan anggota, deria atau kebolehan mental, atau kurang pengalaman dan pengetahuan,
melainkan mereka telah diberikan pemerhatian atau panduan mengenai penggunaan peralatan
ini oleh individu yang bertanggungjawab mengenai keselamatan mereka.
Before operating this set, please read these instructions completely.
Sebelum mengendalikan set ini, sila baca arahan ini sepenuhnya.
To avoid the possibility of causing injury to users or damage properties, please follow all the
explanation written below. The manufacturer is not responsible for accidents and injuries caused
by defective or deficient installation.
Untuk mengelakkan kemungkinan berlaku kecederaan pengguna atau kerosakan harta benda,
sila ikuti semua arahan yang dinyatakan. Pengilang tidak bertanggungjawab sekiranya berlaku
kemalangan atau kecederaan yang disebabkan oleh kesilapan pemasangan.
Children should be supervised to ensure that they do not play with the appliance.
Kanak-kanak mestilah diberi pemerhatian untuk memastikan mereka tidak bermain dengan
peralatan ini.
Ceiling Fan
YURAGI
12
45
3
136h
CANCEL
OFF/ON
NATURAL
BREEZE
OFF/ON
1
/
f
SPEED
OFF
TIMER
SLEEP MODE
FM14E8 1-8 3/18/10, 3:19 PM1

WARNING / AMARAN
To avoid the possibility of causing injury to users or damage to properties, please follow all the explanations written below.
Untuk mengelakkan kemungkinan berlaku kecederaan pengguna atau kerosakan harta benda, sila patuhi semua arahan yang
dinyatakan.
SAFETY AND PRECAUTION
KESELAMATAN DAN PENCEGAHAN
Do not dismantle the ceiling fan
unless stated by this manual.
Jangan buka sebarang kelengkapan
melainkan dinyatakan di dalam
panduan ini.
Must use original accessories.
Mesti menggunakan aksesori yang
original.
1
Auto
23
Can cause fire, electrical shock,
ceiling fan drops and injuries.
Boleh menyebabkan kebakaran,
kejutan elektrik, kipas siling terjatuh
dan kecederaan.
Follow strictly to all the instructions
given in this manual for installation.
Sila rujuk kepada semua panduan ini
untuk pemasangan.
Installation error can cause fire,
electrical shock, ceiling fan drops and
injuries.
Kesilapan pemasangan boleh
menyebabkan kebakaran, kejutan
elektrik, kipas silling terjatuh dan
kecederaan.
●Electrical wiring must be done by
qualified personnel.
Pendawaian elektrik mesti dilakukan
hanya oleh orang yang berkelayakan.
●Installation must be done by a
competent personnel.
Pemasangan mesti dilakukan hanya
oleh pekerja yang cekap.
INSTALLATION
INSTRUCTION
Ceiling fan must be mounted above
2.5m from the floor and 1m from the
wall to the Blade.
Kipas siling mesti dipasang lebih
daripada 2.5m dari lantai dan 1m dari
dinding kepada Bilah Kipas.
Can cause injury if hit the Blades.
Boleh menyebabkan kecederaan jika
terkena Bilah Kipas.
Can cause unstable air flow and affect
the ceiling fan to wobble.
Boleh menyebabkan ketidakstabilan
aliran angin dan mengakibatkan kipas
siling bergoyang.
More than 1m
Lebih daripada 1m
Switch off all power supply before
installation and maintenance.
Matikan semua bekalan kuasa
sebelum pemasangan dan
penyelenggaraan.
This product is not provided with cord
and plug or with other means for
disconnection from the supply.
Produk ini tidak dilengkapi dengan
wayar dan palam atau apa-apa yang
boleh memutuskan sambungan
dengan bekalan kuasa.
There should be a double poles single
throw switch (breaker switch) with
minimum 3mm contact gap in the
fixed installation circuit.
Harus terdapat suis lontaran tunggal
dwikutub (suis pemutus) dengan
ruang sentuhan sekurang-kurangnya
3mm di litar pemasangan tetap.
Can cause the set to move suddenly,
injuries and electrical shock.
Boleh menyebabkan kipas bergerak
secara tiba-tiba, kecederaan dan
kejutan elektrik.
Kindly refer to your sales agent for
repairing.
Sila hubungi wakil jualan anda untuk
mendapatkan khidmat pembaikan.
Make sure all Screws, Nut, Bolt and
connection are firmly tighten.
Pastikan semua Skru, Nat, Bolt dan
sambungan diketatkan dengan rapi.
Can cause injury if drops.
Boleh menyebabkan kecederaan jika
terjatuh.
This symbol denotes action that are compulsory.
Simbol ini melambangkan perkara yang mesti dilakukan.
This indication shows the possibility of causing death or serious injury.
Tanda ini menunjukkan kemungkinan yang boleh menyebabkan kematian atau
kecederaan parah.
WARNING
AMARAN
This indication shows the possibility of causing injury or damage to properties only.
Tanda ini menunjukkan kemungkinan yang boleh menyebabkan kecederaan atau
kerosakan harta benda.
CAUTION
AWAS
Symbol with white background denotes a PROHIBITED action.
Simbol yang berlatarkan warna putih melambangkan perkara yang DILARANG.
2
More than 2.5m
Lebih daripada 2.5m
Avoid fixing inside the dome ceiling.
Elakkan daripada memasang pada
siling berbentuk kubah.
FM14E8 1-8 3/18/10, 3:19 PM2

CAUTION / AWAS
Do not install at places where there is
high vibration and impact.
Jangan pasang di tempat di mana
adanya gegaran tinggi dan
hentaman.
Can cause injury if drops.
Boleh menyebabkan kecederaan jika
terjatuh.
Do not install at a wet and high
humidity area such as shower room.
Jangan gunakan di tempat yang basah
dan berkelembapan tinggi seperti di
dalam bilik air.
If an electrical leakage occurs, it can
easily cause electrical shock and fire.
Jika terdapat kebocoran elektrik,
kejutan elektrik dan kebakaran akan
mudah berlaku.
Avoid installing at oily places.
Elakkan pemasangan di tempat yang
berminyak.
Can cause fire, explosion, short circuit
and electrical shock.
Boleh menyebabkan kebakaran,
letupan, litar pintas dan kejutan
elektrik.
Do not use power supply other than
240V~, 50Hz.
Jangan gunakan bekalan kuasa
selain dari 240V~, 50Hz.
Overheating can cause electrical
shock and fire.
Pemanasan lampau boleh
menyebabkan kejutan elektrik dan
kebakaran.
Do not install near a flammable area
such as a gas cooker.
Jangan pasang di kawasan
berhampiran barang mudah terbakar
seperti dapur gas.
Can easily cause fire, explosion, short
circuit and electrical shock.
Mudah menyebabkan kebakaran,
letupan, litar pintas dan kejutan
elektrik.
The Safety Wire must be always
connected.
Wayar Keselamatan mestilah dipasang
selalu.
Can cause injury if drops.
Boleh menyebabkan kecederaan jika
terjatuh.
Do not install near chemicals and
alkali.
Jangan pasang berhampiran bahan
kimia dan alkali.
Can cause fire, explosion, short
circuit and electrical shock.
Boleh menyebabkan kebakaran,
letupan, litar pintas dan kejutan
elektrik.
Do not connect the set to any dimmer or
regulator (can cause malfunction or
abnormal sound).
Jangan sambungkan kipas dengan
dimmer atau regulator (boleh
menyebabkan pincang tugas atau
bunyi yang luar biasa).
After installation make sure the
ceiling fan does not wobble
dangerously.
Selepas pemasangan pastikan kipas
siling tidak bergoyang berlebihan.
Replace all the Blades if they are
broken or crack.
Gantikan kesemua Bilah Kipas jika
mana-mana satu patah atau pecah.
Vibration can cause the set to fall.
Getaran boleh menyebabkan kipas
terjatuh.
3
Avoid continuously exposure of direct
wind from the fan.
Elakkan daripada terkena angin
berhadapan dengan kipas secara
berterusan.
It may cause discomfort.
Boleh menyebabkan ketidakselesaan.
This product is for in house use only.
Produk ini hanya untuk kegunaan
dalaman sahaja.
Can cause rusty, discolour, damage
and injury.
Boleh menyebabkan karat, warna
luntur, kerosakan dan kecederaan.
Wipe away dirt with a clean soft cloth,
ordinary soap and water to keep the fan
clean. Do not use solvents (Gasoline
and petroleum) or any other chemicals.
Lap kotoran dengan menggunakan
kain yang bersih dan lembut, sabun
biasa dan air untuk mengekalkan
kebersihan kipas. Jangan gunakan
minyak pelincir (Gasolin dan petrol)
atau bahan kimia lain.
Can cause plastic part deformation.
Boleh menyebabkan kerosakan
bahagian plastik.
Can cause injury if drops.
Boleh menyebabkan kecederaan jika
terjatuh.
Dimmer Switch
Suis Dimmer
Regulator
Pengawal Kelajuan
FM14E8 1-8 3/18/10, 3:19 PM3

4
SUPPLIED PARTS
BAHAGIAN-BAHAGIAN YANG DIBEKALKAN
Parts / Komponen Pcs / Unit
1. Motor Assembly 1
Pemasangan Motor
2. Canopy 2
Sengkuap
3. Blade Assembly Set 4
Pemasangan Bilah Kipas
4. Decoration Cap 1
Penutup Hiasan
5. Batteries AA, R6P, R6, LR6 2
Bateri AA, R6P, R6, LR6
6. Remote Control Unit 1
Unit Alat Kawalan Jauh
7. Part Set (8 pcs Screws) 1
Set Komponen (8 unit Skru)
8. Remote Control Holder Set 1
Set Pemegang Alat Kawalan Jauh
CeilingFan
YURAGI
12
45
3
136h
CANCEL
OFF/ON
NATURAL
BREEZE
OFF/ON
1
/
f
SPEED
OFF
TIMER
SLEEP MODE
2
2
1
1
3
3
4
4
67
67
5
58
8
Remove the supplied Bolt, Nut, Washer, Spring Washer, Cotter
Pin and Pulley from the Hanger Plate Assembly.
Keluarkan Bolt, Nat, Sesendal, Sesendal Pegas, Cemat Baji dan
Takal daripada Pemasangan Plat Hanger.
Place the Pulley onto the Hook.
Sangkutkan Takal pada Cangkuk.
HOW TO INSTALL MOTOR ASSEMBLY
BAGAIMANA MEMASANG PEMASANGAN MOTOR
2
2
1
1
3
3
4
4
Remove the Safety Wire Screw from the Hanger Plate.
Keluarkan Skru Wayar Keselamatan yang terdapat pada Plat
Hanger.
After hanging the Motor Assembly to the Hook, re-fix and firmly tighten the previous Bolt,
Washer, Spring Washer, Nut and slot the Cotter Pin.
(Tightening torque for reference: 1200-1500N.cm)
Selepas menggantung Pemasangan Motor pada Cangkuk, pasang semula dan ketatkan
Bolt, Sesendal, Sesendal Pegas, Nat dan masukkan Cemat Baji tadi dengan rapi.
(Kilas pengetat untuk rujukan: 1200-1500N.cm)
Ensure Hook can sustain more than
10 times the ceiling fan weight.
Pastikan Cangkuk boleh menampung
beban lebih daripada 10 kali ganda
berat asal kipas siling.
WARNING
AMARAN
Spring Washer
Sesendal Pegas
Bolt
Bolt
Cotter Pin
Cemat Baji
Nut
Nat
Safety Wire Screw
Skru Wayar Keselamatan
Hanger Plate
Plat Hanger
Hook
Cangkuk
Pulley
Takal
Hook
Cangkuk
Ceiling
Siling
Hook
Cangkuk
Ceiling
Siling
Or
Atau
Washer
Sesendal
Pulley
Takal
Cotter Pin
Cemat Baji
Nut
Nat
Bolt
Bolt
Spring washer
Sesendal Pegas
Hanger Plate Assembly
Pemasangan Plat Hanger
Washer
Sesendal
WARNING
AMARAN
Cotter Pin must fix into Bolt and bent.
Cemat Baji mesti dipasang ke dalam Bolt dan dibengkokkan.
Can cause injury if ceiling fan drops.
Boleh menyebabkan kecederaan jika kipas siling terjatuh.
FM14E8 1-8 3/18/10, 3:19 PM4

5
Connect the wires to the house's supply line according to diagram shown.
Sambungkan wayar kepada bekalan rumah seperti gambar rajah.
Please use splice when the house supply wire or earth wire inserted in the
terminal are stripped wire.
Sila gunakan “splice” apabila wayar bekalan rumah atau wayar bumi
yang dimasukkan ke dalam terminal adalah wayar sedia potong.
If using the closed end connector, please cut the splice and strip the wire.
Jika penyambung yang mempunyai penutup di hujung digunakan, sila
tanggalkan “splice” dan potong hujung wayar.
7
7
6
6
Firmly screw the Safety Wire onto the Hanger Plate.
Skrukan Wayar Keselamatan dengan rapi pada Plat Hanger.
WARNING
AMARAN
Safety Wire must fix correctly.
Wayar Keselamatan mesti dipasang dengan betul.
Can cause injury if ceiling fan drops.
Boleh menyebabkan kecederaan jika kipas siling terjatuh.
Arrange and tie the Safety Wire as shown.
Susun dan ikatkan Wayar Keselamatan seperti yang ditunjukkan.
5
5
In case “J” Hook is
being used.
Jika Cangkuk “J”
digunakan.
Spring Washer
Sesendal Pegas
WARNING
AMARAN
Make sure all the Terminals are connected correctly by qualified
personnel to avoid electrical hazards.
Pastikan semua Terminal telah dipasang dengan betul oleh orang
yang berkelayakan untuk mengelakkan kejutan elektrik.
Can cause fire and electric shock.
Boleh menyebabkan kebakaran dan kejutan elektrik.
CHECK POINT AFTER MOTOR ASSEMBLY INSTALLATION
PEMERIKSAAN SELEPAS MEMASANG PEMASANGAN MOTOR
The ceiling fan is securely fixed onto the Hook. Make sure the
Bolt, Washer, Spring Washer and Nut are firmly tightened and the
Cotter Pin is inserted and bent for safety reason.
Kipas siling dipasang dengan kukuh pada Cangkuk. Pastikan
Bolt, Sesendal, Sesendal Pegas dan Nat diketatkan dengan rapi
dan Cemat Baji dimasukkan dan dibengkokkan untuk tujuan
keselamatan.
The Safety Wire is firmly fixed onto the Hook and screwed
to the Hanger Plate.
Wayar Keselamatan dipasang dengan rapi pada Cangkuk
dan diskru pada Plat Hanger.
2
2
1
1
Cotter Pin
Cemat Baji
Nut
Nat
Bolt
Bolt
Hook
Cangkuk
240VAC / 50Hz
The wiring is connected properly to the power supply.
Wayar disambung dengan betul pada bekalan kuasa.
Pulley
Takal
Hook
Cangkuk
Safety Wire Screw
Skru Wayar Keselamatan
Pipe
Paip
Safety Wire
Wayar Keselamatan
Ceiling
Siling
Washer
Sesendal
3
3
Earth (Green/Yellow)
Bumi (Hijau/Kuning)
Live (Brown)
Hidup (Coklat)
Earth (Green/Yellow)
Bumi (Hijau/Kuning)
Neutral (Blue)
Neutral (Biru)
Neutral (Blue)
Neutral (Biru)
Live (Brown)
Hidup (Coklat)
Ceiling
Siling
From Motor
Dari Motor
Terminal
Terminal
FM14E8 1-8 3/18/10, 3:19 PM5

6
iii) Should there be a dimmer switch or regulator, disconnect it and reconnect the wiring as below.
Sekiranya terdapat pemasangan suis dimmer atau alat pengawal kelajuan, putuskan sambungannya dan sambungkan
semula pendawaian seperti berikut.
Attention / Perhatian
It is recommended to user, to install an OFF/ON switch on the wall for the ceiling fan, replacing existing regulator or new
regulator point. If your Remote Control Unit missing or misplaced, the ceiling fan can be switched on at pre-set speed 3.
Pengguna disyorkan supaya memasang suis OFF/ON bagi mengganti pengawal kelajuan lama atau pemasangan baru.
Jika Unit Alat Kawalan Jauh anda hilang atau salah letak, kipas siling boleh beroperasi pada kelajuan yang ditetapkan
iaitu kelajuan 3.
i) Only direct connection to wall switch is allowed. Please refer to figure below.
Hanya pemasangan terus ke suis dinding dibenarkan. Sila rujuk pada rajah di bawah.
Ceiling Fan
Kipas Siling
Wall Switch (OFF / ON)
Suis Dinding (Tutup / Buka)
Double pole single throw switch (Breaker Switch)
Suis lontaran tunggal dwikutub (Suis Pemutus)
ii) This product should be installed with a double poles single throw switch (Breaker Switch) with minimum 3mm contact gap
in the fixed installation circuit.
Do not connect this ceiling fan to dimmer switch or regulator. (It can damage the ceiling fan)
Produk ini harus dipasang dengan suis lontaran tunggal dwikutub (Suis Pemutus) dengan ruang sentuhan sekurang-
kurangnya 3mm di litar pemasangan tetap.
Jangan pasangkan kipas siling ini kepada suis dimmer atau alat pengawal kelajuan. (Boleh merosakkan kipas siling)
Earth
Bumi
~
Regulator
Pengawal Kelajuan
Dimmer Switch
Suis Dimmer
240VAC / 50Hz
Power Supply
Bekalan Kuasa
Power Supply
Bekalan Kuasa
Connect Directly
Sambung Terus
Regulator
Pengawal Kelajuan
Power Supply
Bekalan Kuasa
Connect Directly
Sambung Terus
Dimmer Switch
Suis Dimmer
This product is not provided with cord and plug or with other means for disconnection from the supply.
When connect or change the power cord or lead wire, it must be performed by qualified personnel in order to avoid a
hazard. Please use 227IEC53(RVV) or thickness of tube is 1mm or above. (Other requirements such as diameter of lead
wire, please use according to the regulation of the country).
Produk ini tidak dilengkapi dengan wayar dan palam atau apa-apa yang boleh memutuskan sambungan dengan bekalan
kuasa. Untuk mengelakkan sebarang kecederaan, pemasangan wayar dan palam mesti dilakukan oleh juruteknik
bertauliah. Gunakan 227IEC53(RVV) atau tiub yang berketebalan lebih dari 1mm. (Keperluan lain seperti diameter
wayar, sila gunakan mengikut peraturan negara-negara berkenaan).
CONNECTING THE POWER SUPPLY
PEMASANGAN PADA SUMBER KUASA
CAUTION / AWAS
FM14E8 1-8 3/18/10, 3:19 PM6

7
Distance of Canopy from the Ceiling must be more than 5mm.
Jarak Sengkuap dari Siling mestilah lebih daripada 5mm.

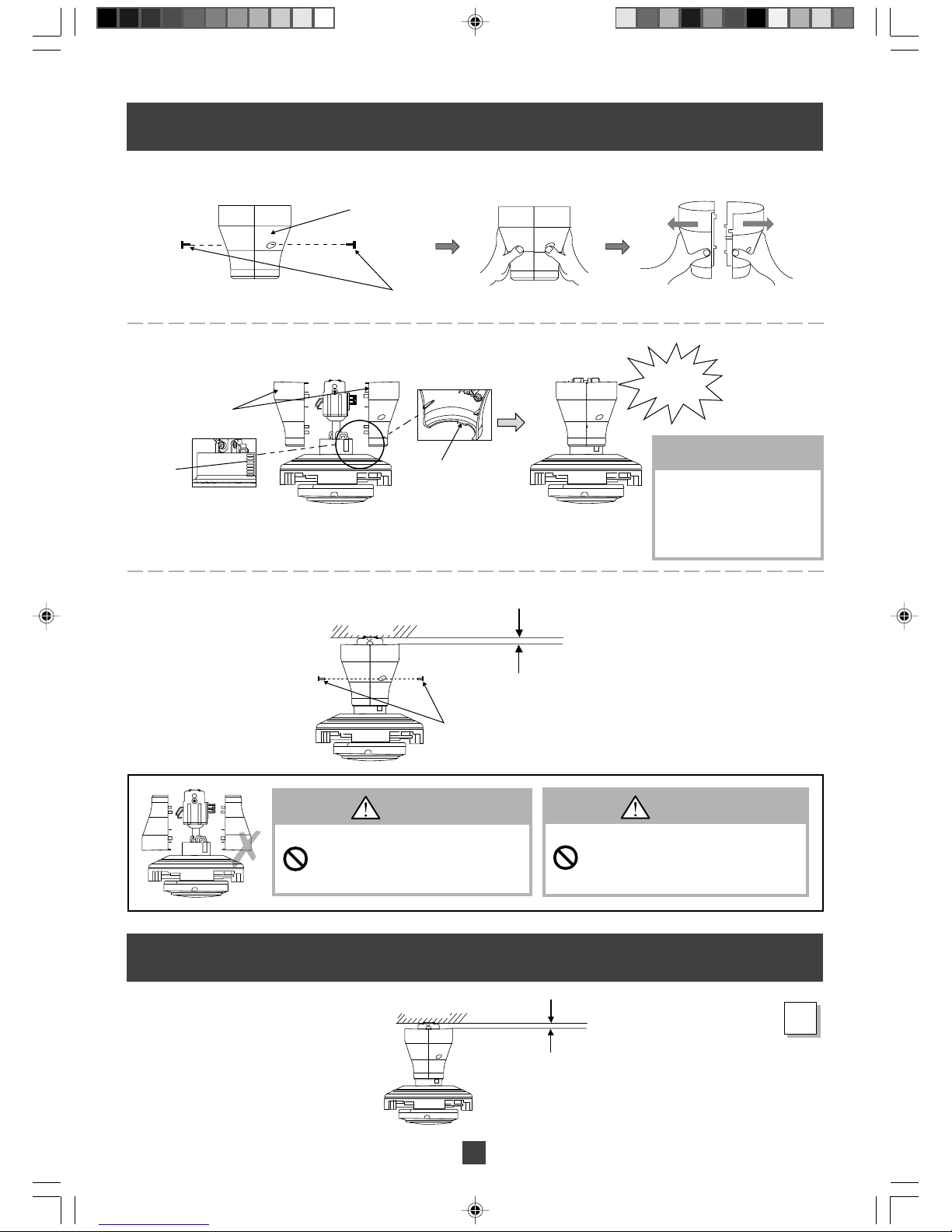

HOW TO INSTALL CANOPY
CARA-CARA MEMASANG SENGKUAP
2
2
3
3
Take the Canopy (2 pieces) and clip it until the “click” sound is heard.
Ambilkan Sengkuap (2 unit) dan sepitkan sehingga kedengaran bunyi “klik”.
Canopy
Sengkuap
Click
Klik
Fix the Screws into the Canopy and tighten it.
Pasangkan Skru pada Sengkuap dan ketatkan.
CAUTION
AWAS
CAUTION
AWAS
CAUTION
AWAS
Do not assemble Canopy in this opposite
direction.
Jangan memasang Sengkuap pada arah terbalik.
Can cause abnormal noise.
Boleh menyebabkan bunyi luar biasa.
CAUTION
AWAS
Do not place the fan directly on the floor.
Jangan letak kipas di atas lantai.
Can cause scratches to the fan.
Boleh mencalarkan kipas.
The Canopy is securely screwed.
Sengkuap diskru dengan kukuh.
Distance of Canopy from the Ceiling
must be more than 5mm.
Jarak Sengkuap dari Siling mestilah
lebih daripada 5mm.
CHECK POINT AFTER CANOPY INSTALLATION
PEMERIKSAAN SELEPAS PEMASANGAN SENGKUAP
1
1
Screw
Skru
Canopy Slot
Slot Sengkuap
Canopy Rib
“Rib” Sengkuap
Separate the Canopy by loosen the 2 Screws provided.
Asingkan Sengkuap dengan melonggarkan 2 Skru yang dibekalkan.
1
1
Canopy
Sengkuap
Screw
Skru
Press
Tekan
Pull
Tarik
Remove the Screws
Keluarkan Skru
ATTENTION /
PERHATIAN
Make sure both Canopy Rib fix into
the same level of Canopy Slot for
both side.
Pastikan kedua-dua “Rib” Sengkuap
masuk ke dalam kedua-dua belah
Slot Sengkuap pada tingkat yang
sama.
Ceiling
Siling
Ceiling
Siling
FM14E8 1-8 3/18/10, 3:19 PM7

Figure A / Rajah A
Hook the Blades as shown in Figure A. Take the Screw from the Part Set and tighten it firmly for fixing Blades (4 Blades).
Screw: (M5 ×25L: Pan Type Screw) 8 pieces, (Tightening torque for reference: 250-300N.cm).
Pasangkan Bilah Kipas seperti Rajah A. Ambil Skru dari Set Komponen dan ketatkan Skru dengan rapi untuk memasang Bilah
Kipas (4 Bilah Kipas).
Skru: (M5 × 25L: Skru Jenis Pan) 8 unit, (Kipas pengetat untuk rujukan: 250-300N.cm).
Step 1 / Langkah 1
Assemble the Blade towards the Blade Support Slot as shown
in step 1.
Pasangkan Bilah Kipas ke arah Lubang Pemegang Bilah Kipas
seperti yang di langkah 1.
Step 2 / Langkah 2
Pull the Blade according to direction in step 2 to lock the Blade.
Tarik Bilah Kipas mengikut arah yang ditunjukkan di langkah 2
untuk mengunci.
Step 3 / Langkah 3
Tighten the Blades firmly with Screw provided.
Ketatkan Bilah Kipas dengan rapi dengan Skru yang
dibekalkan.
Each Blade uses 2 pieces of Screws.
Setiap Bilah Kipas menggunakan 2 unit Skru.
Figure A
Rajah A
HOW TO INSTALL BLADE
CARA-CARA MEMASANG BILAH KIPAS
Blade Support Slot
Lubang Pemegang Bilah Kipas
Blade Support Plate
Plat Pemegang Bilah Kipas
Fix at the right position where the
Blade Cover is in the bottom side.
Pasang pada kedudukan yang
betul dengan Penutup Bilah
berada di bahagian bawah.
Do not fix at the wrong position
where the Blade Cover is in the
upper side.
Jangan pasang pada kedudukan
salah dengan Penutup Bilah
berada di bahagian atas.
Can cause no air flow.
Boleh menyebabkan tiada arus
angin.
Screw
Skru
Step 2
Langkah 2
Step 3
Langkah 3
WARNING
AMARAN
Push up
Tolak ke atas
Lock
Kuncikan
Blade Cover
Penutup Bilah
CHECK POINT AFTER BLADE INSTALLATION
PEMERIKSAAN SELEPAS PEMASANGAN BILAH KIPAS
Blade
Bilah Kipas
Screw
Skru
WARNING
AMARAN
Tighten the Screws firmly using a screwdriver.
Ketatkan Skru dengan rapi menggunakan pemutar skru.
Can cause injury if Blade drops.
Boleh menyebabkan kecederaan jika Bilah Kipas terjatuh.
Ensure the Screws (8 pcs) for securing the
Blade are tightly screwed.
Pastikan Skru (8 unit) untuk memasang Bilah
Kipas telah diketatkan.
WARNING
AMARAN
Blade Support Plate should be set in proper condition.
Plat Pemegang Bilah Kipas mestilah dipasang pada kedudukan yang betul.
Can cause ceiling fan wobbling or drops.
Boleh menyebabkan kipas siling bergoyang atau terjatuh.
1
1
8
Step 1
Langkah 1
>PP-GF30<
FM14E8 1-8 3/18/10, 3:47 PM8

999
• Insert 2 pieces AA, R6P, R6, LR6 size Batteries and make sure the polarise direction is as shown in Figure C.
Masukkan 2 unit Bateri saiz AA, R6P, R6, LR6 dan pastikan arah kutub setiap Bateri seperti yang ditunjukkan dalam
Rajah C.
• Please remove all Batteries before disposing the Remote Control.
Sila keluarkan semua Bateri sebelum melupuskan Alat Kawalan Jauh.
• The life of Battery is about one year for a normal usage.
Jangka hayat untuk Bateri adalah lebih kurang satu tahun untuk penggunaan yang biasa.

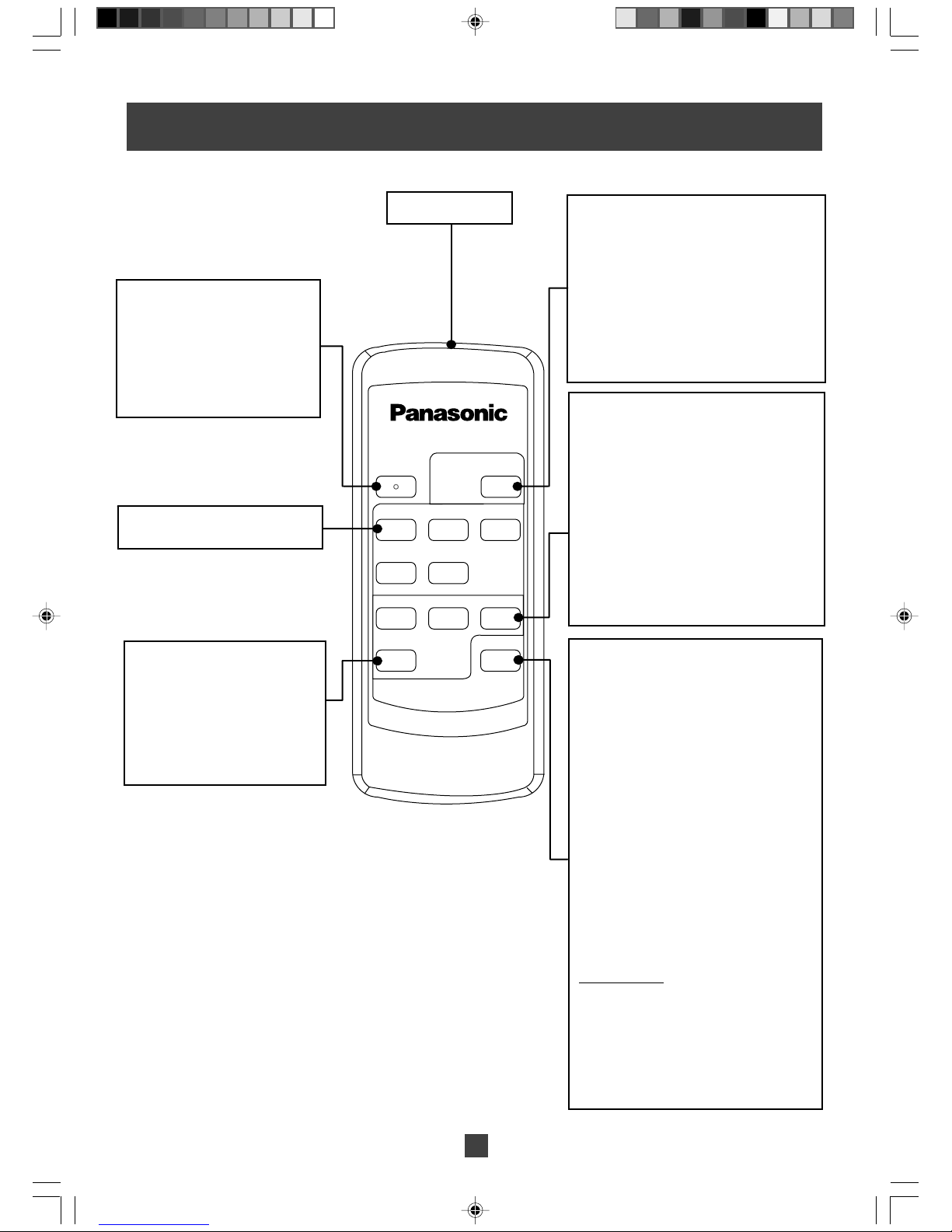

REMOTE CONTROL
ALAT KAWALAN JAUH
1. Remove the cover
• Pull the flap to remove.
Tanggalkan penutup
• Tarik kepak untuk menanggalkannya.
2. Insert the Battery (2 pieces: AA, R6P, R6, LR6)
• + -Position should match.
Masukkan Bateri (2 unit: AA, R6P, R6, LR6)
• Kedudukan + - mesti dipadankan.
3. Close the Cover
• Insert the protruding part (2 positions) into the
Remote Control (2 holes), and press the flap.
Pasangkan Penutup
• Masukkan unjuran (2 kedudukan) ke dalam Alat
Kawalan Jauh (2 lubang) dan tekan kepak.
Flap
Kepak
Cover
Penutup
Protruding part (2 positions)
Unjuran (2 kedudukan)
2 Holes
2 Lubang
Figure C
Rajah C
L
O
C
K
O
P
E
N
HOW TO INSTALL DECORATION CAP
CARA-CARA MEMASANG PENUTUP HIASAN
1. Figure B / Rajah B
After 4 Blades have been fixed, fix the Decoration Cap. Make sure
guide at Motor Unit and Decoration Cap are aligned ( ).
Turn Clockwise until a “click” sound is heard.
Selepas 4 Bilah Kipas telah dipasang, pasangkan Penutup Hiasan.
Pastikan penunjuk pada Unit Motor dan Penutup Hiasan sejajar ( ).
Putar mengikut arah jam sehingga kedengaran bunyi “klik”.
2. If the fan is found to wobble during operation, fix the Blades at
different combination of position. Repeat this step until the fan stop
wobbling.
Jika kipas didapati bergoyang sewaktu beroperasi, pasangkan Bilah
Kipas pada kombinasi posisi yang berlainan. Ulangi langkah ini
sehingga kipas tidak bergoyang lagi.
3. If fan still wobble after step 2, please refer to service or sales agent.
Jika kipas masih lagi bergoyang selepas langkah 2 dijalankan, sila
rujuk kepada ejen atau kedai jualan.
Motor Unit and Decoration Cap align at ( ).
Decoration Cap is opened.
Motor Unit and Decoration Cap align at ( ).
Decoration Cap is locked.
Unit Motor dan Penutup Hiasan sejajar pada ( ).
Penutup Hiasan dibuka.
Unit Motor dan Penutup Hiasan sejajar pada ( ).
Penutup Hiasan telah ketat.
Figure B
Rajah B
Decoration Cap
Penutup Hiasan
Turn clockwise
Putar mengikut
arah jam
CHECK POINT AFTER DECORATION CAP INSTALLATION
PEMERIKSAAN SELEPAS PEMASANGAN PENUTUP HIASAN
Ensure Decoration Cap marking and PCB Cover marking is
aligned at position as shown.
Pastikan penanda Penutup Hiasan dan penanda Penutup
PCB sejajar pada kedudukan yang ditunjukkan.
WARNING
AMARAN
Fix Decoration Cap in proper condition.
Pasang Penutup Hiasan pada kedudukan yang betul.
Can cause Decoration Cap drop or abnormal noise.
Boleh menyebabkan Penutup Hiasan terjatuh atau
berbunyi tidak normal.
1
1
FM14E8 9-16 3/18/10, 3:18 PM9

10
REMOTE CONTROL COVERAGE
LINGKUNGAN ALAT KAWALAN JAUH
Figure E
Rajah E
The figure E shows the best coverage area. The ideal ceiling height is 3~4m. The Remote Control must be pointed to the
direction of the fan when in use.
Rajah E menunjukkan lingkungan kawalan yang terbaik. Ketinggian siling untuk pemasangan yang terbaik ialah 3~4m. Alat
Kawalan Jauh ini mestilah ditujukan ke arah kipas ketika menggunakannya.
The Power consumption when the operation is turned off by the Remote Control is about 1W.
Penggunaan kuasa apabila operasi dimatikan oleh Alat Kawalan Jauh ialah kira-kira 1W.
It is recommended to switch off wall switch or breaker if ceiling fan is not in use for long period.
This is for zero power consumption purpose.
Adalah digalakkan untuk mematikan suis dinding jika kipas siling tidak digunakan dalam jangka m asa yang lama.
Ini adalah untuk mengelakkan sebarang pembaziran kuasa elektrik.
ATTENTION / PERHATIAN
Coverage Area
Lingkungan Kawalan
3~4 m
8 m
HOW TO INSTALL REMOTE CONTROL HOLDER
CARA-CARA MEMASANG PEMEGANG ALAT KAWALAN JAUH
Fix the Remote Control Holder to wall as shown in Figure D.
Pasangkan Pemegang Alat Kawalan Jauh pada dinding seperti yang ditunjukkan dalam Rajah D.
*The Wall Plugs are not needed for wooden walls.
*
Palam Dinding tidak diperlukan bagi dinding kayu.
STEP 3
LANGKAH 3
STEP 4
LANGKAH 4
Screw
Skru
STEP 2
LANGKAH 2
STEP 1
LANGKAH 1
BRICKS WALL
DINDING BATA
Remote Control Holder
Pemegang Alat Kawalan Jauh
Wall Plug
Palam Dinding
30mm
20mm
Hole Diameter
Diameter Lubang
Ø 6mm
Figure D
Rajah D
FM14E8 9-16 3/18/10, 3:18 PM10

111111
Ceiling Fan
YURAGI
12
45
3
136h
CANCEL
OFF/ON
NATURAL
BREEZE
OFF/ON
1
/
f
SPEED
OFF
TIMER
SLEEP MODE
HOW TO USE REMOTE CONTROL
BAGAIMANA MENGGUNAKAN ALAT KAWALAN JAUH
Transmitter
Pemancar Isyarat
5 Speed Control /
Kawalan 5 Kelajuan
OFF/ON Button / Butang OFF/ON
Press OFF/ON button to activate
or stop the ceiling fan.
‘ON’ - Short “Beeping” sound
‘OFF’ - Long “Beeping” sound
Tekan butang OFF/ON untuk kipas
berpusing atau berhenti.
‘ON’- Bunyi “Beep” yang pendek
‘OFF’ - Bunyi “Beep” yang panjang
Timer Cancel / Batal Pemasa
Push this button to cancel Sleep
Mode or to cancel OFF Timer.
Long “Beeping” sound will be
heard.
Tekan butang ini untuk
membatalkan Pemasa Tidur atau
Pemasa Tutup. Bunyi “Beep”
yang panjang akan kedengaran.
Sleep Mode / Pemasa Tidur
To stop the fan according to the time setting.
Step 1 : Select a desired speed (2 ~ 5)
Step 2 : Select a desired time
(3 or 6 hours)
Step 3 : Press sleep mode OFF/ON button to
activate or stop the sleep mode.
‘ON’ - Short “Beeping” sound
‘OFF’ - Long “Beeping” sound
Untuk memberhentikan kipas mengikut masa
yang ditetapkan.
Langkah 1 : Pilih kelajuan yang
dikehendaki (kelajuan 2 ~ 5)
Langkah 2 : Pilih tempoh masa yang
dikehendaki (3 atau 6 jam)
Langkah 3 : Tekan butang OFF/ON pemasa
tidur untuk mengaktifkan atau
menghentikan pemasa tidur.
‘ON’ - Bunyi “Beep” yang
pendek
‘OFF’ - Bunyi “Beep” yang
panjang
Note / Perhatian
Sleep mode is disable for speed 1 and 1 hour
setting.
Pemasa tidur tidak berfungsi untuk
kelajuan 1 dan pemasa 1 jam.
(For more detail, please refer to sleep mode
table)
(Untuk keterangan lanjut, sila rujuk kepada
jadual pemasa tidur)
1/f Yuragi Button / Butang “1/f Yuragi”
Press to activate natural breeze mode.
‘ON’ - Short “Beeping” sound
‘OFF’ - Long “Beeping” sound
Tekan untuk mengaktifkan “natural breeze mode”.
‘ON’ - Bunyi “Beep” yang pendek
‘OFF’ - Bunyi “Beep” yang panjang
1/f Yuragi Natural Breeze
1/f “Natural Breeze Yuragi”
Add smooth accent to air capacity and make
comfortable wind more naturally.
Menambahkan angin lebih nyaman dan selesa
seperti angin semula jadi.
OFF Timer / Pemasa Tutup
To stop the fan according to the time and
speed setting.
Step 1 : Select desired speed
(speed 1 ~ 5)
Step 2 : Press OFF timer button (1, 3 or
6 hours), short “Beeping” sound will
be heard. OFF timer is on.
Untuk memberhentikan kipas mengikut masa
yang ditetapkan.
Langkah 1 : Pilih kelajuan yang
dikehendaki (kelajuan 1 ~ 5)
Langkah 2 : Tekan butang pemasa tutup
(1, 3 atau 6 jam), bunyi “Beep”
yang pendek akan kedengaran.
Pemasa tutup telah diaktifkan.
FM14E8 9-16 3/18/10, 3:18 PM11

12
For other timer option, please refer to the table below.
Untuk pilihan pemasa yang lain, sila rujuk kepada jadual di bawah.
OFF TIMER / PEMASA TUTUP
For off timer function, the timer will gradually count down from hour to hour until OFF.
During this timer count down, speed will remain the same till the ceiling fan is OFF.
Untuk pemasa tutup, pemasa akan turun dari jam ke jam sehingga kipas tutup.
Apabila kiraan pemasa tutup, kelajuan akan tetap sehingga kipas siling tutup .
SLEEP MODE / PEMASA TIDUR
For sleep mode, fan speed and timer will gradually goes down until the fan is off.
Untuk pemasa tidur, kelajuan kipas dan pemasa akan turun dari masa ke masa sehingga kipas tutup.
As an example, refer to highlighted row in the table below by using speed 5 and timer set to 6 hours.
Sebagai contoh, rujuk kepada barisan yang bertanda di dalam jadual di bawah dengan menggunakan kelajuan 5 dan tetapan
pemasa 6 jam.
Timer/Pemasa 6hrs/ jam 5hrs/ jam 4hrs/ jam 3hrs/ jam 2hrs/ jam 1hr/ jam 0hr/ jam
5 3 1 OFF
5 3 OFF
4 2 1 OFF
4 2 OFF
3 1 1 OFF
3 1 OFF
2 1 1 OFF
2 1 OFF
Speed 5
Kelajuan 5
Speed 4
Kelajuan 4
Speed 3
Kelajuan 3
Speed 2
Kelajuan 2
SLEEP MODE TABLE / JADUAL PEMASA TIDUR
Sleep mode function will be disabled at speed 1 and 1 hour setting.
Pemasa tidur tidak berfungsi pada kelajuan 1 dan pemasa 1 jam.
Note:
Perhatian:
Timer, hrs
Pemasa, jam
speed 5
kelajuan 5
After 2 hrs
Selepas 2 jam
64 2 0
After 2 hrs
Selepas 2 jam
After 2 hrs
Selepas 2 jam
speed 3
kelajuan 3
speed 1
kelajuan 1 OFF
FM14E8 9-16 3/18/10, 3:18 PM12

131313
SPEED/KELAJUAN
1/f Yuragi speed change pattern
Bentuk perubahan kelajuan “1/f Yuragi”
TIME
MAS
A
This pattern is an example for 1/f Yuragi setting at speed 4.
Bentuk ini menunjukkan contoh penetapan “1/f Yuragi” ketika dalam kelajuan 4.
1/f YURAGI / 1/f YURAGI
What is 1/f YURAGI ?
Apakah 1/f YURAGI ?
■It is studied that people eventually get tired of some constant stimulations.
Kajian menunjukkan kebiasaannya manusia berasa letih jika diberikan rangsangan yang malar secara berterusan.
■But feel uncomfortable if stimulations change too suddenly.
Tetapi manusia tidak berasa selesa jika rangsangan berubah secara tiba-tiba.
■Yuragi is a right proportion between the above 2 extremes.
Yuragi adalah kadar rangsangan yang baik antara dua keadaan di atas.
■People feel comfort because of natural wind pattern.
Manusia berasa selesa dengan kewujudan tiupan angin yang semula jadi.
1/f Yuragi has a form similar to natural wind pattern.
1/f Yuragi mempunyai persamaan seperti tiupan angin semula jadi.
1/f YURAGI (NATURAL BREEZE) FUNCTION
FUNGSI “1/f YURAGI (NATURAL BREEZE)”
■Add smooth accent to air capacity and make comfortable wind more naturally.
Menambahkan angin lebih nyaman dan selesa seperti angin semula jadi.
How to activate 1/f Yuragi function?
Bagaimana mengaktifkan fungsi “1/f Yuragi”?
To activate 1/f Yuragi function according to speed setting.
Step 1 : Select a desired speed (1 ~ 5).
Step 2 : Press Yuragi button on Remote Control to activate 1/f Yuragi function.
Note Press Yuragi button again to deactivate 1/f Yuragi function.
Untuk mengaktifkan fungsi “1/f Yuragi” mengikut kelajuan yang ditetapkan.
Langkah 1 : Pilih kelajuan yang dikehendaki (1 ~ 5).
Langkah 2 : Tekan butang “Yuragi” pada Alat Kawalan Jauh untuk mengaktifkan fungsi “1/f Yuragi”.
Perhatian Tekan butang “Yuragi” sekali lagi untuk mematikan fungsi “1/f Yuragi”.
Note:
Perhatian:
1/f Yuragi function does exist for speed 1 but less noticeable compared to higher speeds (speed 4 or 5).
Fungsi “1/f Yuragi” terdapat pada kelajuan 1 tetapi kurang dapat dirasa berbanding pada kelajuan yang lebih
tinggi (kelajuan 4 atau 5).
FM14E8 9-16 3/18/10, 3:18 PM13

14
SPECIFICATIONS
SPESIFIKASI
WIRING DIAGRAM
GAMBAR RAJAH PENDAWAIAN
POWER INPUT/ BEKALAN KUASA 240V ~ 50Hz
WATTAGE ROTATION AIR VELOCITY AIR DELIVERY NET WEIGHT
KUASA (W) PUTARAN (RPM) KELAJUAN ANGIN SEBARAN ANGIN BERAT BERSIH
LOW HIGH m/min m3/min kg
85
RENDAH TINGGI
102 215 180 225 6.2
GUIDE TO BETTER MAINTENANCE
PANDUAN UNTUK PENYELENGGARAAN YANG LEBIH BAIK
1. Check the fan condition once each year. If problem occurred, stop using the fan. Then refer to service, sales or maintenance
shop.
Check points : Loosened Screws, Safety Wire condition, Motor Shaft damage, etc.
Periksa keadaan kipas sekali setahun. Sekiranya timbul masalah, berhenti menggunakan kipas. Kemudian rujuk kepada
kedai servis, jualan atau penyelenggaraan.
Periksa: Skru longgar, keadaan Wayar Keselamatan, kerosakan Aci Motor, dan lain-lain.
2. Keep the fan clean. Wipe away dirt with a clean soft cloth, ordinary soap and water. Wipe it again to dry it. Do not use solvents
(Gasoline or petroleum).
* Please do not bend the Blade while cleaning.
Kekalkan kebersihan kipas dengan mengelap kotoran dengan menggunakan kain yang bersih dan lembut, sabun biasa dan
air. Lapkan sekali lagi untuk mengeringkannya. Jangan gunakan minyak pelincir (Gasolin atau petrol).
* Jangan bengkokkan Bilah Kipas ketika membersihkannya.
3. Do not paint the Blades. If damage, order new set of Blades (4 pieces) from service shop or sales shop.
Jangan cat Bilah Kipas. Sekiranya terdapat kerosakan, pesan set Bilah Kipas baru (4 unit) daripada kedai servis atau jualan.
4. When referring to service, sales or maintenance shop, show this instruction to them and maintain correctly.
Apabila merujuk kepada kedai servis, jualan atau penyelenggaraan, tunjukkan arahan ini kepada mereka agar penyelenggaraan
yang betul dapat dijalankan.
5. If the product is broken or damage, please dismantle the product or replace with the new product. This is to avoid the ceiling
fan drops.
Jika produk pecah atau rosak, sila buka produk atau gantikan dengan produk yang baru. Ini adalah untuk mengelakkan kipas
siling terjatuh.
Motor
Motor
Thermal Fuse
Fius Thermal
White
Putih
MAIN
PCB /
PAPAN
LITAR
UTAMA
Red
Merah
Black
Hitam
Brown
Coklat
Blue
Biru
CN2
CN1
Brown
Coklat
Switch
Suis
N (Blue / Biru )
L (Brown / Coklat )
E (Green / Yellow / Hijau / Kuning )
FM14E8 9-16 3/18/10, 3:18 PM14

FM14E8 9-16 3/18/10, 3:18 PM15

Printed in Malaysia
M14E88001AM
Panasonic Manufacturing Malaysia Berhad (6100-K)
No. 3, Jalan Sesiku 15/2, Shah Alam Industrial Site,
40200 Shah Alam, Selangor Darul Ehsan, Malaysia.
FM14E8 9-16 3/18/10, 3:18 PM16
