Panduit CT-2940/L User manual

CT-2940/L and CT-2940/LE
PA26010A01
Rev. 00 5-2009
© Panduit Corp. 2009
ENGLISH Pg. 1
DEUTSCH Pg. 11
FRANÇAISE Pg. 16
ITALIANA Pg. 21
ESPAÑOL Pg. 26
ÈESKÝ Pg. 31
NEDERLANDSE Pg. 36
DANSKE Pg. 41
SVENSKA Pg. 46
SUOMEN Pg. 51
NORSK Pg. 56
Website: www.panduit.com
Email: [email protected]
EU Website:
www.panduit.com/emea
EU Email: EMEA-
Toolservice[email protected]
Panduit Corp. • USA Headquarters • Tinley Park, IL
Tel: [phone], ext. 3255 • Fax: [phone]
PANDUIT Europe • EMEA Headquarters
Tel: [phone] • Fax: [phone]

CT-2940/L and CT-2940/LE ENGLISH
CT-2940/L & CT-2940/LE_ENGL PA26010A01_00 Page: 1 of 60 5-2009
SYSTEM SPECIFICATIONS......................................................................................................................................1
OPTIONAL ACCESSORIES (sold separately)........................................................................................................2
PRECAUTIONS AND GENERAL GUIDELINES.......................................................................................................3
DIE SELECTION........................................................................................................................................................5
MAINTENANCE.........................................................................................................................................................5
DIE INSTALLATION ..................................................................................................................................................6
TOOL OPERATION ...................................................................................................................................................7

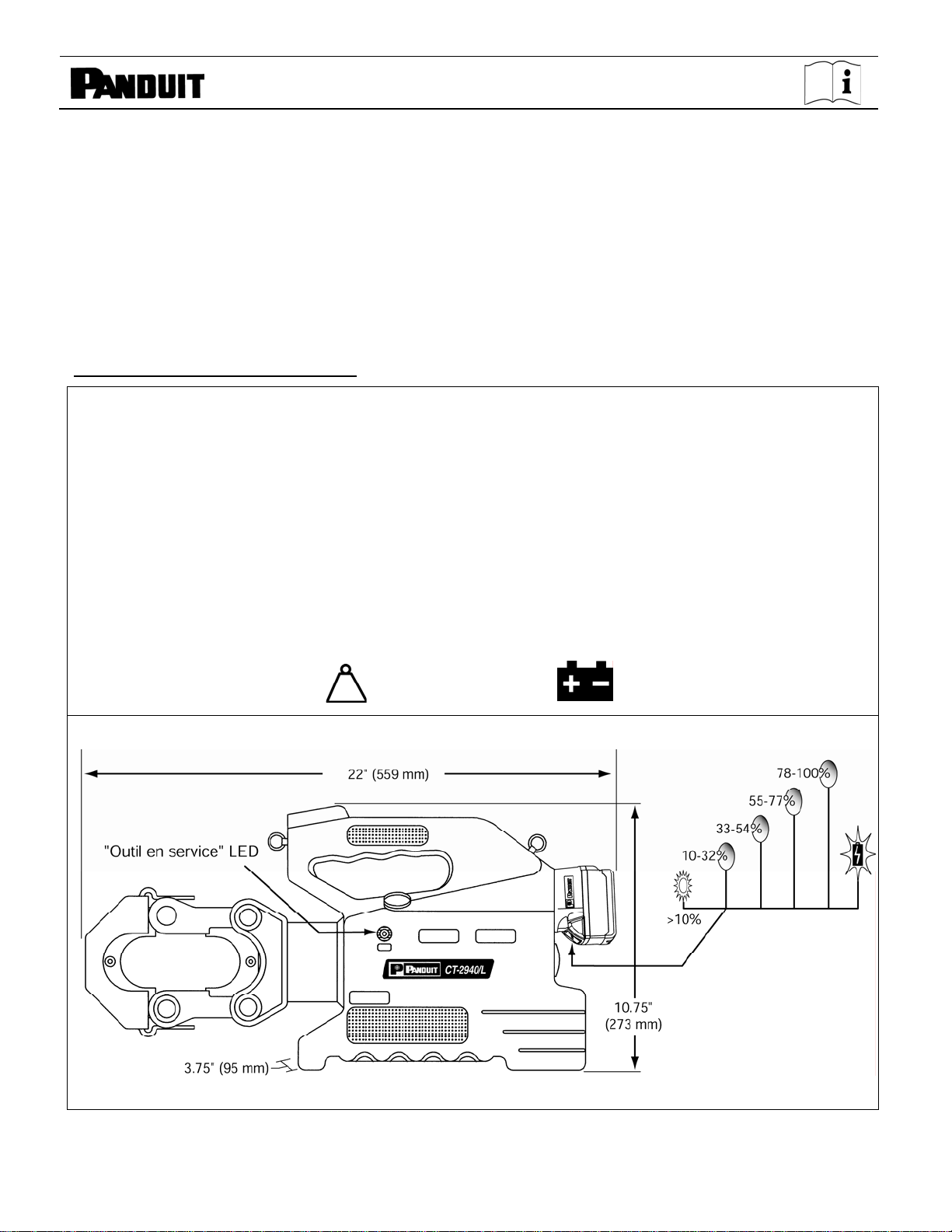

SYSTEM SPECIFICATIONS
Output: 15 tons / 13.6 (metric tons)
A
pplicable Range:
PANDUIT Connectors • Cu lugs and splices for #8 AWG
–
1000 kcmil code conductor
• Cu lugs for #8 AWG – 777.7 kcmil flex conductor
• Cu lugs and splices for 10mm² – 630mm² class 2R conductor
• StructuredGround® Direct Burial Compression Grounding System
connectors #6 AWG – 250 kcmil code conductor
• Cu CTAPF taps for #10 – 3/0 AWG code conductor
• Cu CTAP taps for #8 – 4/0 AWG code conductor
• Cu HTCT taps for #14 AWG – 1000 kcmil code conductor,
#14 AWG – 777.7 kcmil flex conductor
• Al lugs and splices for #6 AWG – 1000 kcmil code conductor
Motor: 14.4 V DC motor
24.35 lbs. / 11.04 kg (+ )

CT-2940/L and CT-2940/LE ENGLISH
CT-2940/L & CT-2940/LE_ENGL PA26010A01_00 Page: 2 of 60 5-2009

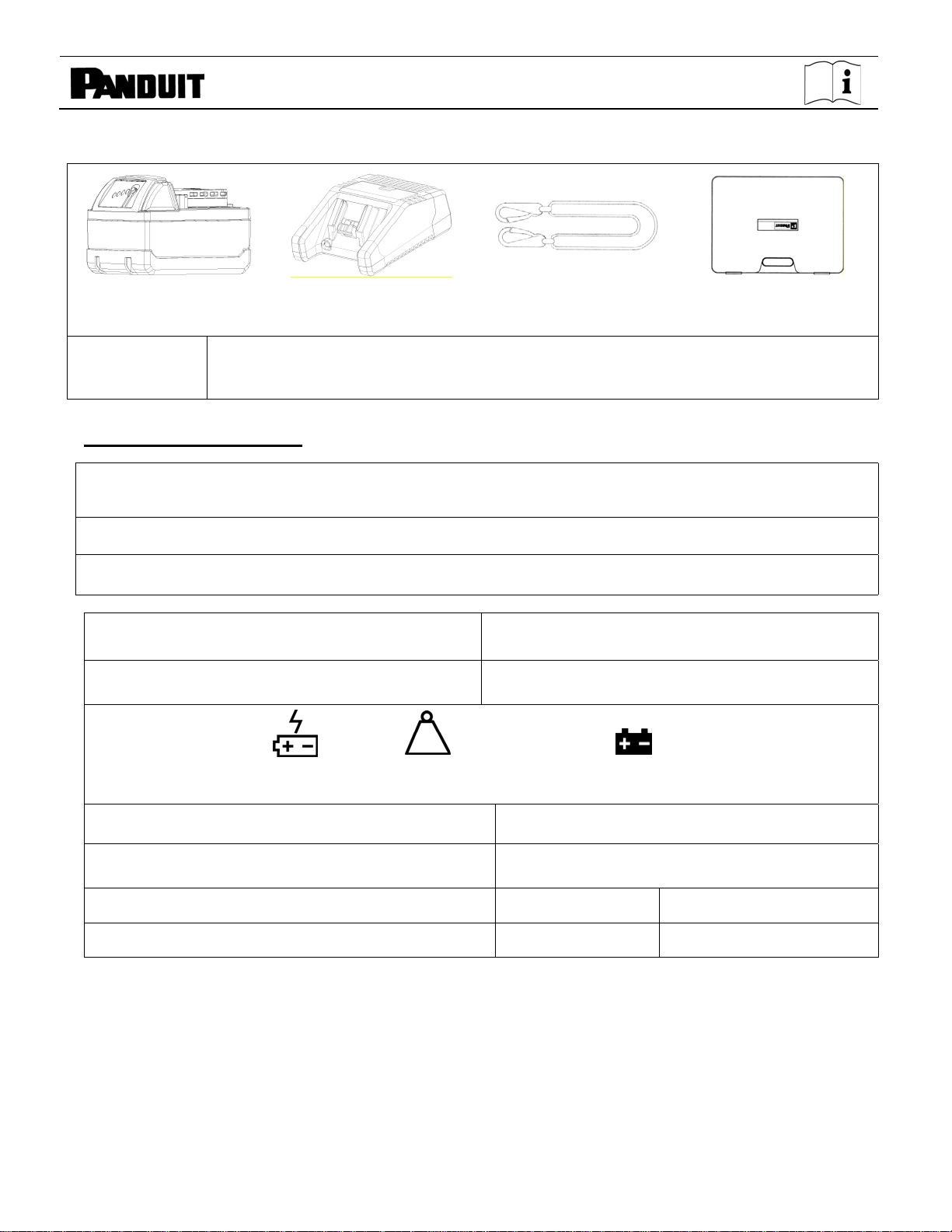

MILWAUKEE®Li-Ion 18V,
Battery Packs (2) MILWAUKEE® Li-Ion 18V
Battery Charger CA21414B01
Shoulder Strap Carrying Case
English NOTE: In the interest of higher quality and value, PANDUIT products are continually being improved and
updated. Consequently, pictures may vary from the enclosed product.
OPTIONAL ACCESSORIES (sold separately)
CD-920, CD-930 and CD-940 Series
Compression Dies Consult PANDUIT catalog or website for part numbers
and specific die application information.
CD-940-DA Die Adapter Use with CD-920 and CD-930 series dies.
CG-940 Compression Gauge Verifies the compression force of the CT-2940/L and
CT-2940/LE Hydraulic Compression Tools
CT-2940/L
Lithium Ion (Li-Ion) Battery Pack CT-2940/LE EUR Lithium Ion (Li-Ion) Battery Pack
Milwaukee®18V Battery Pack
Part No.: 48-11-1828 18 V DC, 2.8 Ah Milwaukee®18V Battery Pack Part No.: C18B 18 V DC, 3.0 Ah
45 min. 1.85 lbs. / 0.84 kg (+ )
Refer to Milwaukee® Operator’s Manuals which are supplied with battery pack and charger.
CT-2940/L Battery Charger CT-2940/LE EUR Battery Charger
Milwaukee
®
Battery Charger
Part No.: 48-59-1801 Milwaukee
®
Battery Charger
Part No.: C18C
Input: 120 V AC; 60 Hz, 2.1A Input: 230 V AC; 50-60 Hz, 1.2A
Output: 18 V DC, 3.5A Output: 18 V DC, 3.5A
Replacement Milwaukee®Batteries and Battery Chargers are available for purchase from local Milwaukee®
products distributors or resellers.
Milwaukee® is a registered trademark of Milwaukee Electric Tool Corporation
The information contained in this literature is based on our experience to date and is believed to be reliable. It is intended as
a guide for use by persons having technical skill at their own discretion and risk. We do not guarantee favorable results or
assume any liability in connection with its use. Dimensions contained herein are for reference purposes only. For specific
dimensional requirements consult the factory. This publication is not to be taken as a license to operate under, or a
recommendation to infringe any existing patents. This supersedes and voids all previous literature, etc.

CT-2940/L and CT-2940/LE ENGLISH
CT-2940/L & CT-2940/LE_ENGL PA26010A01_00 Page: 3 of 60 5-2009

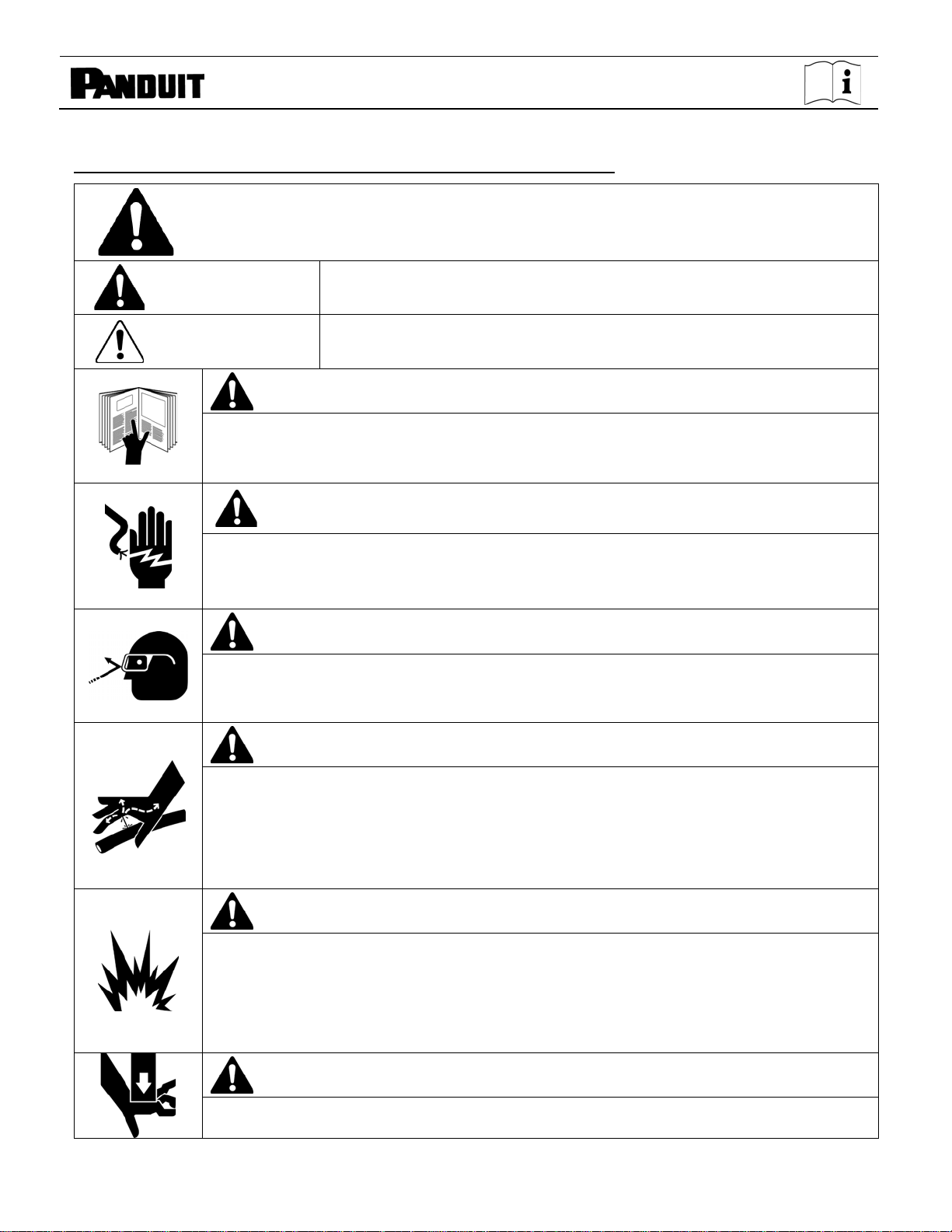

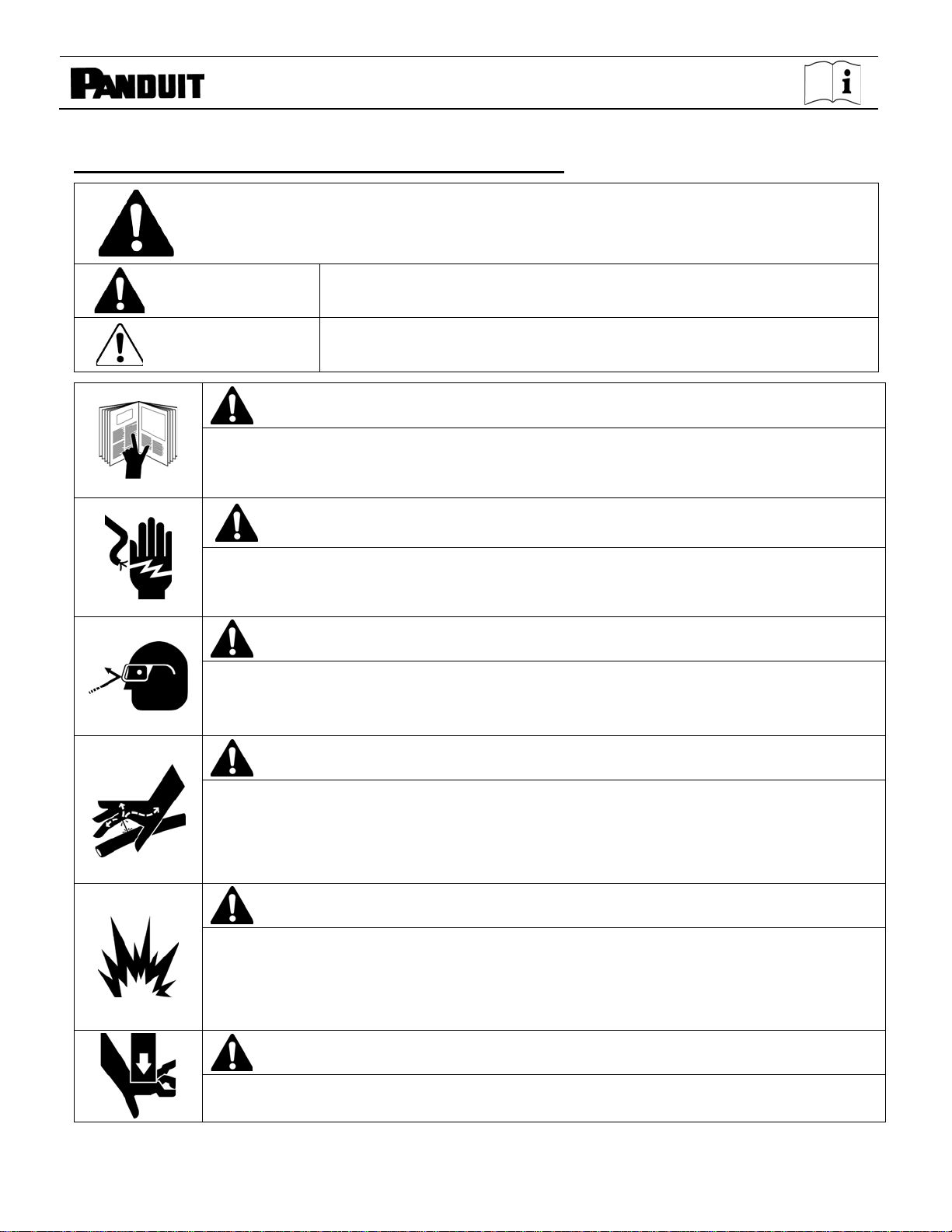

PRECAUTIONS AND GENERAL GUIDELINES
This symbol is used to call your attention to hazards or unsafe practices which could result in an
injury or property damage. The signal word, defined below, indicates the severity of the hazard.
The message after the signal word provides information for preventing or avoiding the hazard.
WARNING Hazards which, if not avoided, COULD result in severe injury or death.
CAUTION Hazards or unsafe practices which, if not avoided, MAY result in injury or
property damage.
WARNING
Read and understand all of the instructions and safety information in this manual before
operating or servicing this tool.
WARNING
Electric Shock Hazard:
This tool is not insulated. When using this unit on or near energized electrical lines, use proper
personal protective equipment.
WARNING
Wear eye protection when operating or servicing this tool.
Failure to wear eye protection can result in serious eye injury from flying debris or hydraulic oil.
WARNING
Skin Injection Hazard:
Oil under pressure easily punctures skin causing serious injury, gangrene, or death. If you are
injured by escaping oil, seek medical attention immediately.
•Do not use hands to check for leaks.
•Depressurize the hydraulic system before servicing.
WARNING
Do not use solvents or flammable liquids to clean this tool. Solvents or flammable liquids could
ignite and cause serious injury or property damage. During the operation of electric motors,
sparks can occur which might ignite highly flammable or explosive liquids and materials.
Do not use tool in or near a highly flammable or explosive atmosphere and/or materials.
WARNING
Keep hands away from the tool head when crimping.

CT-2940/L and CT-2940/LE ENGLISH
CT-2940/L & CT-2940/LE_ENGL PA26010A01_00 Page: 4 of 60 5-2009
WARNING
An incomplete crimp can cause a fire.
•Use proper connector and cable combinations. Improper combinations can result in an incomplete crimp.
•The relief valve will sound to indicate a completed crimp. If you do not hear the sound of the relief valve, the
crimp is not complete.
•Inspect tool before use. A worn or damaged tool may result in breakage striking the operator or nearby
personnel.
CAUTION
•Do not perform any service or maintenance other than as described in this manual.
Injury or damage to the tool may result.
•Do not operate the tool without dies. Damage to the ram or crimping tool head can result.
•This tool is not designed for continuous use.
•After 30 to 40 cycles, allow the tool to cool for 15 minutes.
•Do not place the tool in a vise. The tool is designed for hand-held operation.
•Protect the tool from rain and moisture. Water will damage the tool and battery.
•Electric-hydraulic tools should not be operated in pouring rain or under water.
•Use this tool for the manufacturer’s intended purpose only.

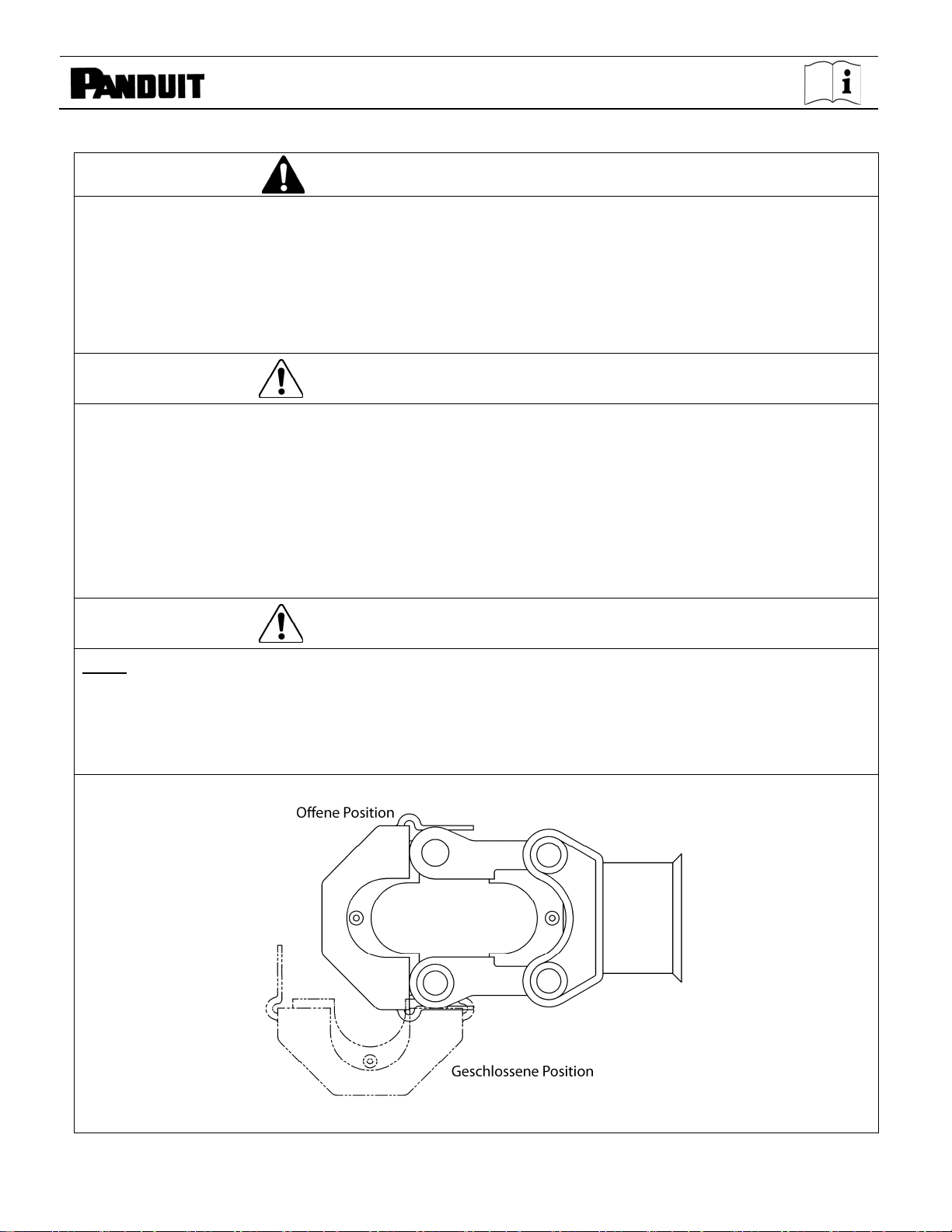

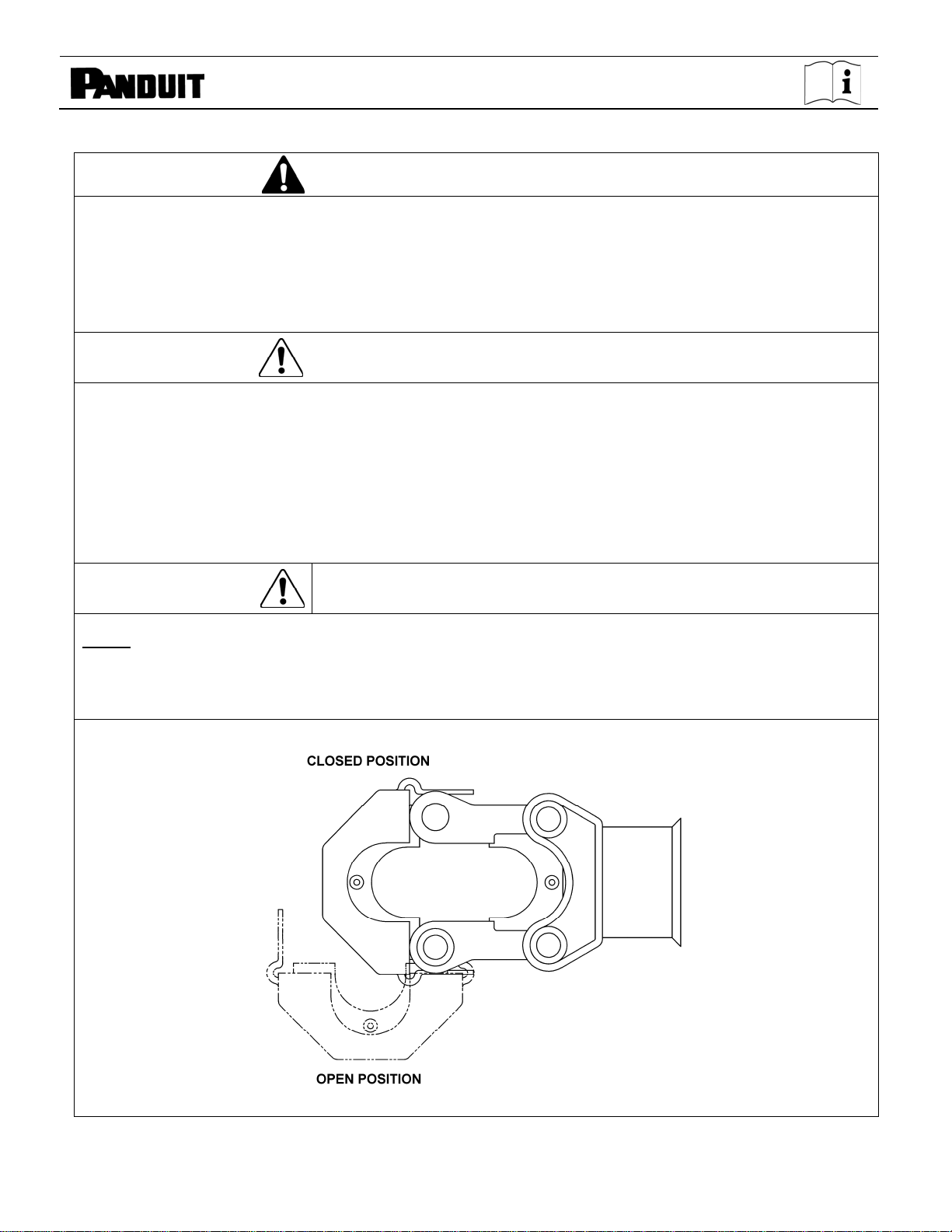

CAUTION
Before crimping a connection, verify that the tool top on the tool head is locked in the closed position.
The lockout pin must be engaged completely through the tool head and both surfaces of the tool top.
Failure to lock the tool top in the closed position may result in damage to the tool and personal injury.

CT-2940/L and CT-2940/LE ENGLISH
CT-2940/L & CT-2940/LE_ENGL PA26010A01_00 Page: 5 of 60 5-2009
IMPORTANT INFORMATION
•Keep the tool head and tool body portion clean and free from debris. Soap and a damp cloth should be used
to clean the tool body.
•Always store the tool in its clean, dry carrying case when not in use.
•DO NOT press trigger and release button simultaneously. Damage to trigger linkage may result.
•DO NOT let the ram contact the crimp head.
•Always point tool away from others.
•If the tool is kept in cold temperatures below 23oF/-5oC for any extended time, it is advisable to return the tool
to room temperature for 1 hour before using.
•Always verify the proper size connector for the conductor, by checking the color code and the printing on the
connector.
•Avoid dropping the tool. Extreme shock may damage the hydraulic circuit and result in malfunction of the tool.
NOTE: CONNECTIONS UTILIZING THIS TOOL ARE U.L. LISTED AND C.S.A. CERTIFIED ONLY WHEN
PANDUIT COPPER COMPRESSION CONNECTORS ARE USED. USE OF ANY OTHER BRAND OF
COMPRESSION CONNECTORS IS NOT RECOMMENDED.

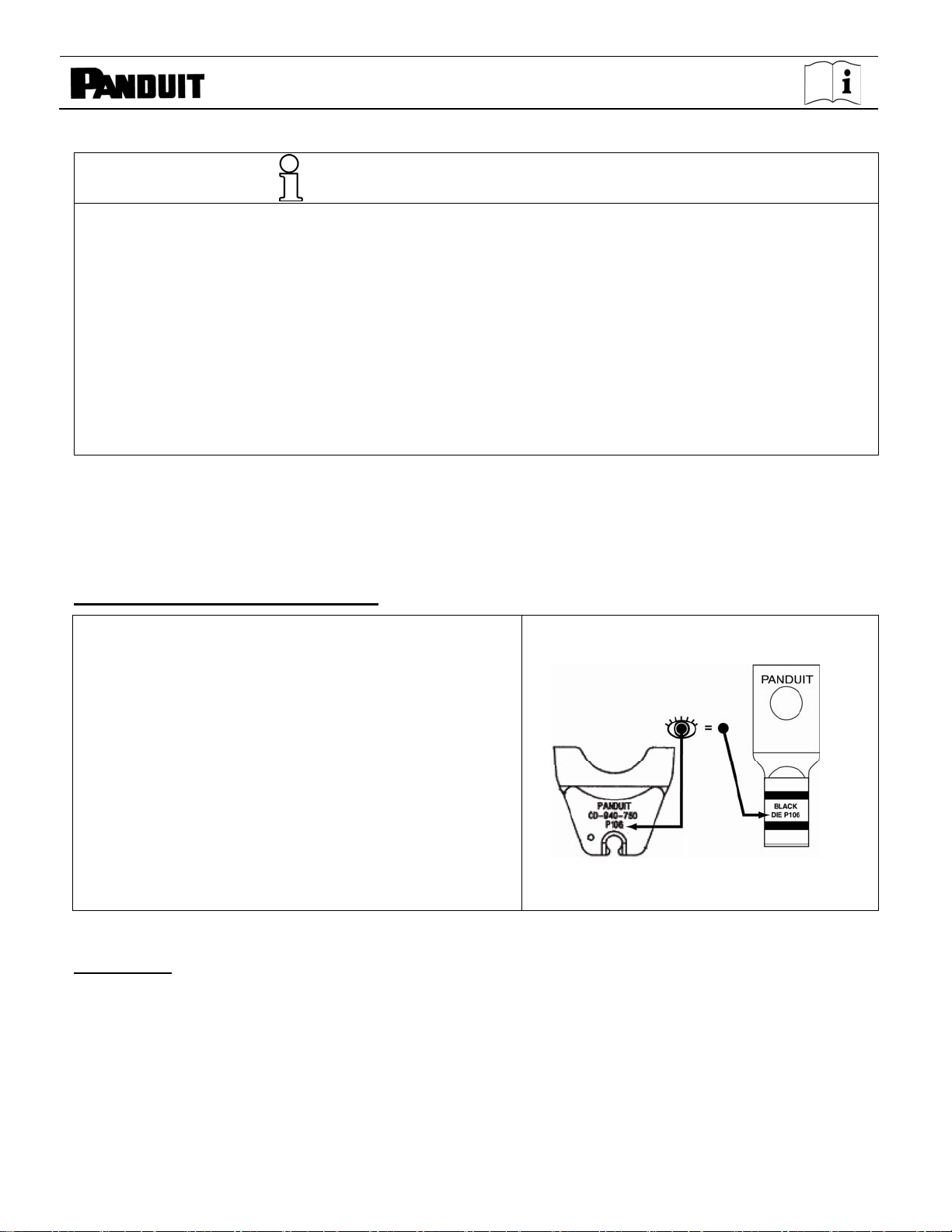

DIE SELECTION
NOTE: DIES ARE DESIGNED TO PROVIDE THE
HIGHEST QUALITY CRIMPING WHEN USED WITH
PANDUIT COMPRESSION CONNECTORS.
USE OF ANY OTHER BRAND OF CONNECTORS IS
NOT RECOMMENDED WITH CD-920, CD-930 OR
CD-940 DIES.
MAINTENANCE
It is recommended that the hydraulic fluid be changed every 24 months. The tool should be returned to PANDUIT
Tool Division for proper oil changing.

CT-2940/L and CT-2940/LE
CT-2940/L & CT-2940/LE PA26010A01_00 Page: 6 of 48 5-2009

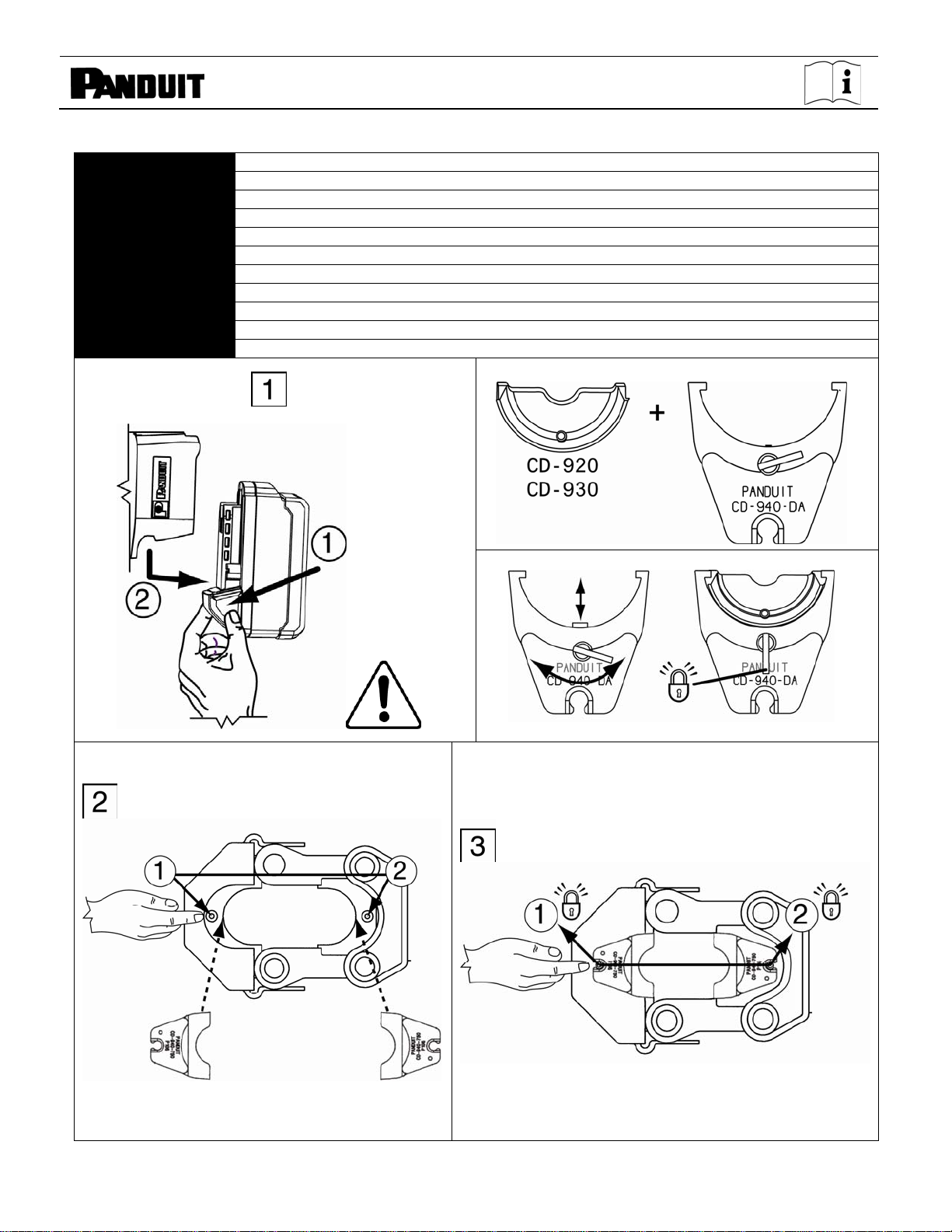

ENGLISH DIE INSTALLATION
DEUTSCH INSTALLATION DES CRIMPSTEMPELS
FRANÇAISE INSTALLATION DU POINÇON
ITALIANA INSTALLAZIONE DADI
ESPAÑOL INSTALACIÓN DE LOS DADOS
ÈESKÝ VLOŽENÍ MATRICE
NEDERLANDSE INSTALLEREN VAN DE MATRIJS
DANSKE INSTALLATION AF MATRICE
SVENSKA FORMINSTALLATION
SUOMEN KAAPELIKENGÄN ASENTAMINEN
NORSK PRESS-STEMPEL-INSTALLASJON

CT-2940/L and CT-2940/LE
CT-2940/L & CT-2940/LE PA26010A01_00 Page: 7 of 48 5-2009
ENGLISH TOOL OPERATION
DEUTSCH BEDIENUNG DES WERKZEUGS
FRANÇAISE FONCTIONNEMENT DE L’OUTIL
ITALIANA AVVIAMENTO DELL'ATTREZZO
ESPAÑOL OPERACIÓN DE LA HERRAMIENTA
ÈESKÝ OBSLUHA NÁSTROJE
NEDERLANDSE GEBRUIK VAN HET GEREEDSCHAP
DANSKE BETJENING AF VÆRKTØJET
SVENSKA VERKTYG MANÖVRERING
SUOMEN TYÖKALUN KÄYTTÖ
NORSK BETJENING AV MASKINEN

CT-2940/L and CT-2940/LE
CT-2940/L & CT-2940/LE PA26010A01_00 Page: 8 of 48 5-2009

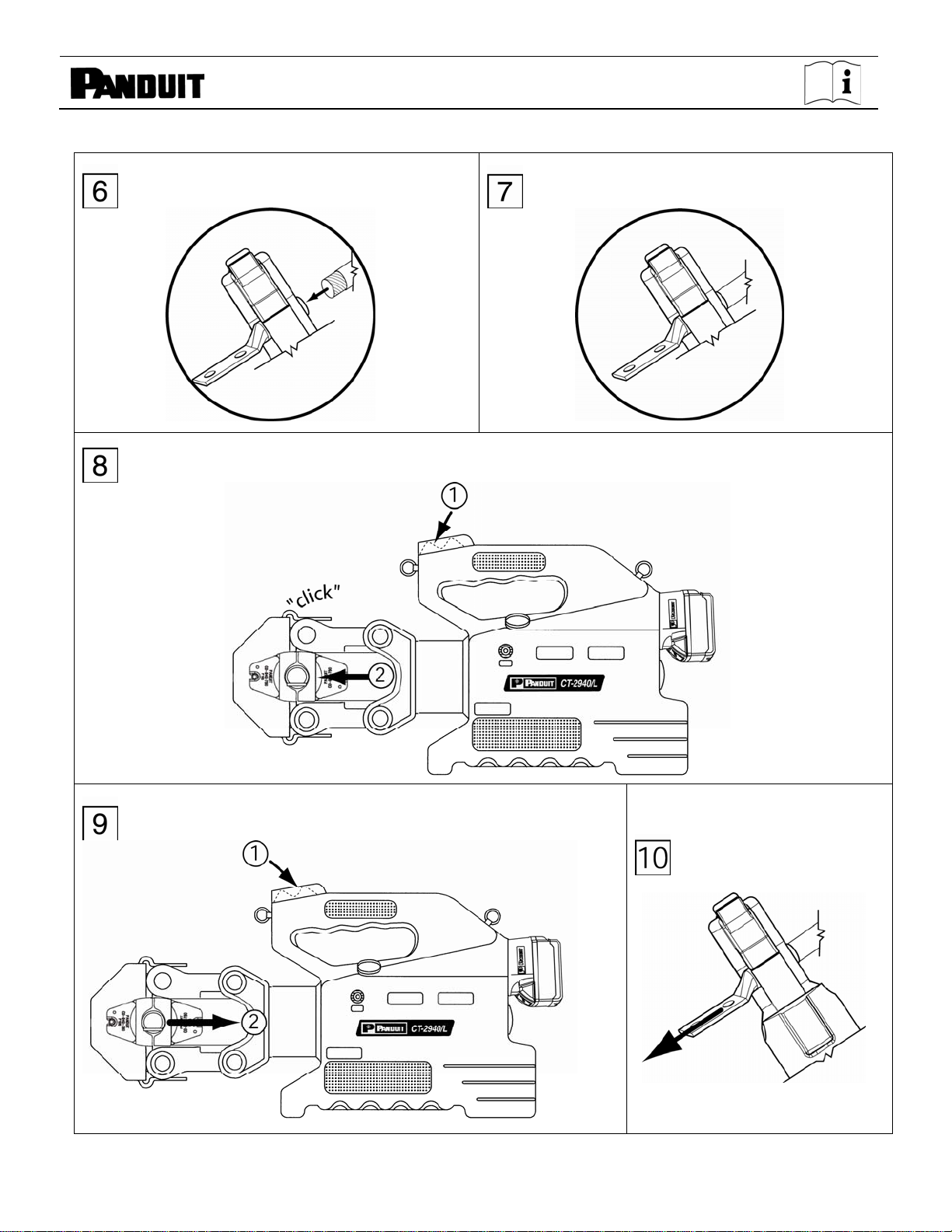

ENGLISH CAUTION: Do not crimp connector
DEUTSCH ACHTUNG: Vercrimpen Sie nicht den Steckverbinder
FRANÇAISE ATTENTION: Ne sertissez pas le connecteur
ITALIANA ATTENZIONE: Non crimpare il connettore
ESPAÑOL PRECAUCIÓN: No frunza el conector
ÈESKÝ POZOR: Konektor zatím nekrimpujte
NEDERLANDSE LET OP! Krimp de connector niet
DANSKE FORSIGTIG: Konnektoren må ikke krympes
SVENSKA SE UPP: Pressa inte kontakten
SUOMEN HUOMAA: Älä purista liitintä
NORSK FORSIKTIG: Ikke crimp konnektoren

CT-2940/L and CT-2940/LE
CT-2940/L & CT-2940/LE PA26010A01_00 Page: 9 of 48 5-2009

CT-2940/L and CT-2940/LE
CT-2940/L & CT-2940/LE PA26010A01_00 Page: 10 of 48 5-2009
CT-2940/L & CT-2940/LE

CT-2940/L und CT-2940/LE DEUTSCH
CT-2940/L & CT-2940/LE_DEU PA26010A01_00 Page: 11 of 60 5-2009
INSTALLATION DES CRIMPSTEMPELS, BEDIENUNG DES WERKZEUGS......................................................6
SYSTEMSPEZIFIKATION......................................................................................................................................11
OPTIONALES ZUBEHÖR (separat erhältlich) ....................................................................................................12
VORSICHTSMASSNAHMEN UND ALLGEMEINE RICHTLINIEN.......................................................................13
AUSWAHL DES CRIMPSTEMPELS.....................................................................................................................15
WARTUNG .............................................................................................................................................................15
SYSTEMSPEZIFIKATION
Leistung: 13.6 (metric tons) / 15 tons
Geeignete Produktpalette - PANDUIT
Steckverbinder: • Cu lugs and splices for #8 AWG
–
1000 kcmil code conductor
• Cu lugs for #8 AWG – 777.7 kcmil flex conductor
• Cu lugs and splices for 10mm² – 630mm² class 2R conductor
• StructuredGround® Direct Burial Compression Grounding System
connectors #6 AWG – 250 kcmil code conductor
• Cu CTAPF taps for #10 – 3/0 AWG code conductor
• Cu CTAP taps for #8 – 4/0 AWG code conductor
• Cu HTCT taps for #14 AWG – 1000 kcmil code conductor,
#14 AWG – 777.7 kcmil flex conductor
• Al lugs and splices for #6 AWG – 1000 kcmil code conductor
Motor: 14.4 V DC motor
11.04 kg / 24.35 lbs. (+ )

CT-2940/L und CT-2940/LE DEUTSCH
CT-2940/L & CT-2940/LE_DEU PA26010A01_00 Page: 12 of 60 5-2009
MILWAUKEE®Li-Ion 18V,
Batteriesatz (2) MILWAUKEE® Li-Ion 18V
Batterieladegerät CA21414B01
Schultergurt Kunststoffkoffer
Deutsch HINWEIS: Um stets höchste Qualität bieten zu können, unterliegen PANDUIT Produkte einem ständigen Verbesserungsprozess. Daher können die Abbildungen in diesem
Dokument geringfügig vom gelieferten Produkt abweichen.
OPTIONALES ZUBEHÖR (separat erhältlich)
Crimpstempel der Serie CD-920,
CD-930 und CD-940
Für Teilenummern und spezifische Informationen zur
Anwendung der Crimpstempel siehe PANDUIT-Katalog
oder PANDUIT -Website
CD-940-DA Adapter crimpstempel Verwendung mit CD-920 und CD-930 Serie Crimpstempel
Druckmessgerät CG-940 Misst die Druckkraft der hydraulischen Crimpwerkzeuge
CT-2940/L und CT-2940/LE
CT-2940/L
Lithium Ion (Li-Ion) Batteriesatz CT-2940/LE EUR Lithium Ion (Li-Ion) Batteriesatz
Milwaukee
®
18V Batteriesatz
Part No.: 48-11-1828 18 V DC, 2.8 Ah Milwaukee
®
18V Batteriesatz
Part No.: C18B 18 V DC, 3.0 Ah
45 min. 0.84 kg / 1.85 lbs. (+ )
Weitere Informationen finden Sie in den Milwaukee®Benutzerhandbüchern, die mit dem Batteriesatz und dem
Lade
g
erät
g
eliefert werden.
CT-2940/L Batterieladegerät CT-2940/LE EUR Batterieladegerät
Milwaukee®Batterieladegerät
Part No.: 48-59-1801 Milwaukee®Batterieladegerät Part No.: C18C
Eingang: 120 V AC; 60 Hz, 2.1A Eingang: 230 V AC; 50-60 Hz, 1.2A
Leistung: 18 V DC, 3.5A Leistung: 18 V DC, 3.5A
Ersatzbatteriesätze und Batterieladegeräte von Milwaukee® erhalten Sie bei lokalen Vertriebshändlern oder
Wiederverkäufern für Milwaukee®Produkte.
Milwaukee®ist ein eingetragenes Warenzeichen der Milwaukee Electric Tool Corporation
Die in diesem Dokument enthaltenen Informationen basieren auf unserer gegenwärtigen Sachkenntnis und gelten als zuverlässig. Sie
sollen technischen Fachkräften nach eigenem Ermessen und auf eigene Gefahr als Leitfaden dienen. Wir garantieren keine erfolgreichen
Ergebnisse und übernehmen keine Haftung in Verbindung mit deren Anwendung. Die hierin enthaltenen Maße dienen lediglich als
Empfehlung. Für spezifische Maßanforderungen wenden Sie sich an den Hersteller. Diese Veröffentlichung ist nicht als Lizenz
anzusehen, unter bestehenden Patenten zu firmieren und nicht als Empfehlung anzusehen, diese zu verletzen. Dieses Dokument ersetzt
alle bisherigen Dokumente und sonstigen Informationsmaterialien und macht diese ungültig.

CT-2940/L und CT-2940/LE DEUTSCH
CT-2940/L & CT-2940/LE_DEU PA26010A01_00 Page: 13 of 60 5-2009
VORSICHTSMASSNAHMEN UND ALLGEMEINE RICHTLINIEN
Dieses Symbol dient dazu, Ihre Aufmerksamkeit auf Gefahren oder gefährliche Praktiken zu
lenken, die zu Verletzungen oder Sachschäden führen können. Der weiter unten definierte
Signalbegriff gibt den Schweregrad der Gefahr an. Die auf den Signalbegriff folgende Mitteilung
bietet Informationen zur Vermeidung bzw. Verhinderung der Gefahr.
WARNHINWEISE Gefahren, die zu schweren Verletzungen oder Tod führen KÖNNEN, wenn sie nicht
vermieden werden
ACHTUNG Gefahren oder gefährliche Praktiken, die, wenn sie nicht vermieden werden,
zu Verletzungen oder Sachschäden führen KÖNNEN
WARNHINWEISE
Lesen Sie alle Anweisungen und Sicherheitsinformationen in diesem Handbuch und vergewissern
Sie sich, dass Sie diese verstanden haben, bevor Sie dieses Werkzeug bedienen oder warten.
Bewahren Sie dieses Handbuch auf, um zu einem späteren Zeitpunkt darauf zurückzugreifen.
WARNHINWEISE
Stromschlaggefahr:
Dieses Werkzeug ist nicht isoliert. Bei Verwendung dieser Einheit an oder in der Nähe von
stromführenden elektrischen Leitungen verwenden Sie sachgemäße persönliche Schutzausrüstung.
WARNHINWEISE
Tragen Sie Augenschutz, wenn Sie dieses Werkzeug benutzen oder warten.
Wenn kein Augenschutz getragen wird, können durch fliegende Fremdkörper oder Hydrauliköl
schwere Augenverletzungen verursacht werden.
WARNHINWEISE
Injektionsgefahr:
Unter Druck stehendes Öl kann die Haut leicht durchdringen, wodurch schwere Verletzungen,
Wundbrand oder Tod verursacht werden können. Falls Sie durch entweichendes Öl verletzt werden,
suchen Sie sofort einen Arzt auf.
•Benutzen Sie zur Überprüfung auf Undichtigkeiten nicht Ihre Hände.
•Machen Sie das Hydrauliksystem vor Wartungsarbeiten drucklos.
WARNHINWEISE
Benutzen Sie zur Reinigung dieses Werkzeugs keine Lösungsmittel oder brennbaren Flüssigkeiten.
Lösungsmittel und brennbare Flüssigkeiten können sich entzünden und schwere Verletzungen oder
Sachschäden verursachen. Während des Betriebs von Elektromotoren können Funken auftreten, die
hochbrennbare oder hochexplosive Flüssigkeiten und Materialien entzünden können.
Benutzen Sie dieses Werkzeug nicht in oder in der Nähe von hochbrennbarer oder explosiver Luft
und/oder Materialien.
WARNHINWEISE
Halten Sie während Crimpvorgängen Ihre Hände von dem Werkzeugkopf entfernt.

CT-2940/L und CT-2940/LE DEUTSCH
CT-2940/L & CT-2940/LE_DEU PA26010A01_00 Page: 14 of 60 5-2009
WARNHINWEISE
Eine unvollständige Vercrimpung kann Brände verursachen.
•Verwenden Sie korrekte Steckverbinder-Kabel-Kombinationen. Inkorrekte Kombinationen können eine
unvollständige Vercrimpung zur Folge haben.
•Das Abschaltventil ertönt, wenn die Vercrimpung vollständig ist. Wenn Sie das Geräusch des Abschaltventils
nicht hören, ist die Vercrimpung unvollständig.
•Überprüfen Sie das Werkzeug vor der Benutzung. Ein verschlissenes oder beschädigtes Werkzeug kann
brechen und den Bediener oder in der Nähe stehende Personen treffen.
ACHTUNG
•Führen Sie ausschließlich die Wartungs- oder Instandhaltungsarbeiten aus, die in diesem Handbuch
beschrieben sind. Andernfalls können Verletzungen oder Werkzeugschäden verursacht werden.
•Benutzen Sie das Werkzeug nicht ohne Crimpstempel. Andernfalls können Beschädigungen des
Druckkolbens oder des Werkzeugkopfs verursacht werden.
•Dieses Werkzeug ist nicht für kontinuierlichen Gebrauch ausgelegt.
•Lassen Sie das Werkzeug nach 30 bis 40 Zyklen 15 Minuten lang abkühlen.
•Bringen Sie das Werkzeug nicht in einem Schraubstock an. Das Werkzeug ist für Handbetrieb ausgelegt.
•Schützen Sie das Werkzeug vor Regen und Feuchtigkeit. Wasser beschädigt das Werkzeug und die Batterie.
•Elektrohydraulische Werkzeuge sollten nicht in strömendem Regen oder unter Wasser betrieben werden.
•Benutzen Sie dieses Werkzeug lediglich für den vom Hersteller bestimmten Zweck.
ACHTUNG
Bevor ein Steckverbinder vercrimpt wird, stellen Sie sicher, dass das Werkzeugoberteil am Werkzeugkopf
in der geschlossenen Position verriegelt ist. Der Verriegelungsstift muss vollständig durch den
Werkzeugkopf und beide Seiten des Werkzeugoberteils gesteckt sein.
Wenn das Werkzeugoberteil nicht in der geschlossenen Position verriegelt wird, können Beschädigungen
des Werkzeugs und Verletzungen verursacht werden.

CT-2940/L und CT-2940/LE DEUTSCH
CT-2940/L & CT-2940/LE_DEU PA26010A01_00 Page: 15 of 60 5-2009
WICHTIGE INFORMATIONEN
•Halten Sie den Werkzeugkopf und den Werkzeugkörper sauber und frei von Fremdkörpern. Verwenden Sie
zur Reinigung des Werkzeugkörpers Seife und ein feuchtes Tuch.
•Bewahren Sie das Werkzeug stets in seinem sauberen und trockenen Koffer auf, wenn Sie es nicht benutzen.
•Drücken Sie den Auslöser und den Freigabeknopf NICHT gleichzeitig. Dies kann zu einer Beschädigung des
Auslösemechanismus führen.
•Berühren Sie den Crimpkopf NICHT mit dem Druckkolben.
•Richten Sie das Werkzeug niemals auf Personen.
•Falls das Werkzeug längere Zeit bei kalten Temperaturen unterhalb 23oF/-5oC aufbewahrt wird, wird
empfohlen, das Werkzeug vor Gebrauch 1 Stunde lang bei Zimmertemperatur aufzubewahren.
•Überprüfen Sie stets, ob der Steckverbinder die korrekte Größe für den Leiter aufweist, indem Sie den
Farbcode mit dem Aufdruck auf dem Steckverbinder vergleichen.
•Lassen Sie das Werkzeug nicht fallen. Starke Stöße können den Hydraulikkreis beschädigen und einen
Defekt des Werkzeugs verursachen.
ANMERKUNG: STECKVERBINDER, DIE FÜR DIESES WERKZEUG GEEIGNET SIND, SIND NUR DANN UL-
GELISTET UND CSA-ZERTIFIZIERT, WENN PANDUIT KUPFERPRESSVERBINDER
VERWENDET WERDEN. DIE VERWENDUNG ANDERER MARKEN VON
PRESSVERBINDERN WIRD NICHT EMPFOHLEN.
AUSWAHL DES CRIMPSTEMPELS
ANMERKUNG: DIE CRIMPSTEMPEL BIETEN DIE
HÖCHSTE CRIMPQUALITÄT, WENN SIE MIT
PANDUIT PRESSVERBINDERN VERWENDET
WERDEN. DIE VERWENDUNG ANDERER
MARKEN VON STECKVERBINDERN MIT DEN
CRIMPSTEMPELN CD-920, CD-930 ODER CD-940
WIRD NICHT EMPFOHLEN.
WARTUNG
Es wird empohlen, die Hydraulikflüssigkeit alle 24 Monate zu wechseln. Das Werkzeug sollte für einen korrekten
Ölwechsel zur PANDUIT Tool Division zurückgesendet werden

CT-2940/L et CT-2940/LE FRANÇAISE
CT-2940/L & CT-2940/LE_FR PA26010A01_00 Page: 16 of 60 5-2009
INSTALLATION DU POINÇON, FONCTIONNEMENT DE L’OUTIL......................................................................6
SPECIFICATIONS DU SYSTEME .........................................................................................................................16
ACCESSOIRES OPTIONNELS (vendus séparément)........................................................................................17
MESURES DE SECURITE ET DIRECTIVES GENERALES.................................................................................18
SELECTION DU POINÇON ...................................................................................................................................20
MAINTENANCE .....................................................................................................................................................20
SPECIFICATIONS DU SYSTEME
Puissance: 13.6 (metric tons) / 15 tons
Champ d’application
–
Connecteurs
PANDUIT • Cu lugs and splices for #8 AWG
–
1000 kcmil code conductor
• Cu lugs for #8 AWG – 777.7 kcmil flex conductor
• Cu lugs and splices for 10mm² – 630mm² class 2R conductor
• StructuredGround® Direct Burial Compression Grounding System
connectors #6 AWG – 250 kcmil code conductor
• Cu CTAPF taps for #10 – 3/0 AWG code conductor
• Cu CTAP taps for #8 – 4/0 AWG code conductor
• Cu HTCT taps for #14 AWG – 1000 kcmil code conductor,
#14 AWG – 777.7 kcmil flex conductor
• Al lugs and splices for #6 AWG – 1000 kcmil code conductor
Moteur: 14.4 V DC moteur
11.04 kg / 24.35 lbs. (+ )

CT-2940/L et CT-2940/LE FRANÇAISE
CT-2940/L & CT-2940/LE_FR PA26010A01_00 Page: 17 of 60 5-2009
MILWAUKEE®Li-Ion 18V,
Bloc-pile (2) MILWAUKEE® Li-Ion 18V
Chargeur de batterie CA21414B01 Bandoulière Coffret
Française NOTE : Dans le but d'une qualité et d'une valeur toujours supérieures, les produits PANDUIT sont continuellement améliorés et mis à jour. En conséquence, les photos peuvent varier par
rapport au produit ci-joint.
ACCESSOIRES OPTIONNELS (vendus séparément)
CD-920, CD-930 et CD-940 Poinçon de série Consultez le catalogue ou le site Web de PANDUIT pour les numéros
d’articles et les informations d’application spécifique des poinçons.
CD-940-DA l'adapteur poinçon Utilisez CD-920 et CD-930 Poinçon de série
CG-940 manomètre à compression Vérifie la force de compression des outils de compression
hydraulique CT-2940/L et CT-2940/LE.
CT-2940/L
Lithium Ion (Li-Ion) Bloc-pile CT-2940/LE EUR
Lithium Ion (Li-Ion) Bloc-pile
Milwaukee®18V Bloc-pile
Part No.: 48-11-1828 18 V DC, 2.8 Ah Milwaukee®18V Bloc-pile Part No.: C18B 18 V DC, 3.0 Ah
45 min. 0.84 kg / 1.85 lbs. (+ )
Référez-vous aux manuels d’utilisation de Milwaukee®qui sont livrés avec le bloc-pile et le chargeur.
CT-2940/L Chargeur de batterie CT-2940/LE EUR Chargeur de batterie
Milwaukee
®
Chargeur de batterie
Part No.: 48-59-1801 Milwaukee
®
Chargeur de batterie
Part No.: C18C
Tension: 120 V AC; 60 Hz, 2.1A Tension: 120 V AC; 60 Hz, 2.1A
Puissance 18 V DC, 3.5A Puissance 18 V DC, 3.5A
Vous pouvez acquérir des bloc-piles et chargeurs de batterie de Milwaukee®de remplacement auprès les
distributeurs ou revendeurs locaux des produits de Milwaukee®.
Milwaukee® est une marque déposée de Milwaukee Electric Tool Corporation.
L’information contenue dans cette documentation se base sur notre expérience actuelle que nous considérons comme
fiable. Elle est prévue comme guide d’utilisation pour des personnes ayant une qualification technique sous leur propre
responsabilité et à leurs risques. Nous ne garantissons pas des résultats favorables et n'assumons pas la responsabilité
liée à l'usage. Les dimensions citées ici ne servent que de références. Veuillez consulter l’usine si vous exigez des
dimensions spécifiques. Cette publication ne doit pas être prise comme une autorisation de travailler sous des brevets
existants ou comme une recommandation de les violer. Ceci remplace et annule toute documentation antérieure, etc.

CT-2940/L et CT-2940/LE FRANÇAISE
CT-2940/L & CT-2940/LE_FR PA26010A01_00 Page: 18 of 60 5-2009
MESURES DE SECURITE ET DIRECTIVES GENERALES
Ce symbole est utilisé pour attirer votre attention sur des risques ou des pratiques dangereuses
qui pourraient causer des blessures ou dégâts matériels. Le code figurant dessous indique la
gravité du danger. Le message après le code fournit une information pour prévenir ou éviter le
danger.
AVERTISSEMENT Dangers qui POURRONT causer des blessures sévères ou la mort s’ils ne
sont pas évités.
ATTENTION Dangers ou pratiques dangereuses qui POURRAIENT causer des blessures
ou des dégâts matériels s’ils ne sont pas évités.
AVERTISSEMENT
Veuillez lire et comprendre toutes les instructions et consignes de sécurités contenues dans ce manuel
avant d’utiliser ou entretenir cet outil.
Gardez ce manuel pour de futures références.
AVERTISSEMENT
Danger d’électrocution :
Cet outil n’est pas isolé. Si vous utilisez cet appareil sur ou près de lignes électriques sous tension, utilisez
un équipement de protection individuelle adéquat.
AVERTISSEMENT
Portez des lunettes de protection lorsque vous utilisez ou entretenez cet outil.
Si vous ne portez pas de lunettes de protection, vos yeux pourraient être blessés grièvement par des
débris projetés ou de l’huile hydraulique.
AVERTISSEMENT
Danger d’injection sous la peau :
De l’huile sous pression peut facilement perforer la peau et causer des blessures sévères, la gangrène ou
la mort. Si vous êtes blessé par des fuites d’huile, recherchez l’assistance médicale immédiatement.
•Ne pas utiliser les mains pour rechercher des fuites.
•Dépressurisez le système hydraulique avant d’effectuer la maintenance.
AVERTISSEMENT
N’utilisez pas de solvants ou de liquides inflammables pour nettoyer cet outil. Les solvants ou liquides
inflammables pourraient s’enflammer et causer des blessures sévères ou dégâts matériels. Pendant le
fonctionnement des moteurs électriques, des étincelles pourraient jaillir et enflammer des liquides et
matériels hautement inflammables ou explosifs.
N’utilisez pas l’outil dans ou près d’une atmosphère et/ou matières hautement inflammables ou explosives.
AVERTISSEMENT
Ne pas mettre les mains dans l’outil pendant le sertissage.

CT-2940/L et CT-2940/LE FRANÇAISE
CT-2940/L & CT-2940/LE_FR PA26010A01_00 Page: 19 of 60 5-2009
AVERTISSEMENT
Un sertissage incomplet peut causer un incendie.
•Utilisez des combinaisons de connecteur et câble appropriées. Des combinaisons incorrectes pourraient
occasionner un sertissage incomplet.
•La soupape émet un bruit pour indiquer un sertissage complet. Si vous n’entendez pas le bruit de la soupape,
le sertissage n’est pas complet.
•Inspectez l’outil avant son utilisation. Un outil usé ou endommagé pourrait se briser et heurter l’opérateur ou
le personnel à proximité.
ATTENTION
•N’effectuez pas des travaux d’entretien ou de maintenance qui ne sont pas décrits dans ce manuel. Ceci
pourrait causer des blessures ou endommager l’outil.
•Ne pas faire fonctionner l’outil sans poinçons. Ceci pourrait endommager le poussoir ou la tête de l’outil.
•Cet outil n’est pas conçu pour une utilisation en permanence.
•Après 30 ou 40 cycles, l’outil doit refroidir pendant 15 minutes.
•Ne pas placer l’outil dans un étau. Cet outil est conçu pour une utilisation manuelle.
•Protégez l’outil de la pluie et l’humidité. L’outil et la batterie seront endommagés par l'eau.
•Les outils électro-hydrauliques ne devraient pas être utilisés dans la forte pluie ou sous l’eau.
•Utilisez cet outil uniquement comme prévu par le fabricant.
ATTENTION
Avant de sertir une connexion, veuillez vérifier que le couvercle sur la tête de l’outil soit verrouillé en
position fermée. La goupille de verrouillage doit être enclenchée complètement à travers la tête de l’outil et
les deux surfaces du couvercle de l’outil.
Si le couvercle de l’outil n’est pas verrouillé en position fermée, l’outil pourrait être endommagé et
l’opérateur pourrait être blessé.
Position ouverte
Position fermée
