READ AND SAVE THESE INSTRUCTIONS VEUILLEZ LIRE ET CONSERVER CES INSTRUCTIONS
MODEL / MODÈLE # GL281006
Low Voltage
6 piece led
deck light kit
Basse tension
ensemble
de 6 lumières
del pour patio
DEAR CUSTOMER,
Congratulations on your purchase of a PARADISE® lighting product. Our products will help to enhance the beauty of your home and
provide many years of enjoyment. PARADISE® offers a wide selection of lighting products of the highest professional quality. Ask your
dealer about the many other PARADISE® products that will help to create your own paradise.
To ensure the maximum performance of your garden light, please read and save these instructions.
Replacement parts may be ordered by using the fixture model number and the part’s name.
CHÈRE CLIENTE, CHER CLIENT,
Nous vous félicitons pour votre achat d’un luminaire PARADISE
®
. Nos produits vous aideront à embellir votre demeure et vous
procureront de nombreuses années de plaisir. PARADISE
®
offre une grande variété de luminaires de la plus haute qualité
professionnelle. Votre dépositaire de produits PARADISE
®
pourra vous conseiller sur nos nombreux autres produits et vous aider à créer
votre propre paradis.
Afin d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.
Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
WARNING - To reduce the risk of FIRE OR INJURY TO PERSONS:
• Do not look directly into this light.
• WARNING - Risk of Electric Shock. Install all luminaires and power unit10 feet (3.05 m) or
more from a pool, spa or fountain.
• Install in accordance with all local codes and ordinances.
Only for use with low voltage power units with a maximum output rating of 15V, 300W per
secondary.
• Do not use an extension cord with the transformer as an input.
• WARNING - Risk of Electric Shock. When used outdoors, install only to a covered Class A
GFCI protected receptacle that is weatherproof with the power unit connected to the
receptacle. If one is not provided, contact a qualified electrician for proper installation.
Ensure that the power unit and cord do not interfere with completely closing the receptacle
cover.
• WARNING - Risk of Electric Shock. Mount the power unit at a height greater than 1 foot
from the ground surface.
• This transformer can support a maximum of up to 14 individual lights.
UL Listed under the number: C000-0004
SAVE THESE INSTRUCTIONS – This manual contains important safety and operating
instructions for power units.
The power unit is intended to be correctly oriented in a vertical position.
INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES
OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
ATTENTION - Afin de réduire les risques de FEU OU DE BLESSURES :
• Éviter de regarder directement la lumière.
• ATTENTION - Risque de chocs électriques. Installer tous les luminaires et transformateur à
3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine d’eau.
• Faire l’installation de ce module en conformité avec les codes et les règlements en vigueur
dans votre région.
Votre système d’éclairage à bas voltage doit être utilisé avec un bloc d’alimentation contenant
un amplificateur de 15V maximum et de 300W par unité secondaire.
• Ne pas utiliser une rallonge avec le transformateur comme entrée électrique.
• ATTENTION - Risque de choc électrique. Lorsqu’il est utilisé à l’extérieur, installer
uniquement à un réceptacle identifié GFCI (prise homologuée avec prise de mise à la terre)
au bloc d’alimentation connecté au réceptacle. S’il n’est pas fourni, contactez un électricien
qualifié pour une installation correcte. Veiller à ce que le bloc d’alimentation et le cordon ne
gênent pas pour fermer complètement le couvercle du récipient.
• ATTENTION - Risque de choc électrique. Monter le bloc d’alimentation à une hauteur
supérieure à 1 pied de la surface du sol.
• Le transformateur peut accepter un maximum de 14 lumières individuelles.
Item listé UL sous le numéro : C000-0004
CONSERVER CES INSTRUCTIONS - Ce manuel contient des consignes de sécurité et
d’exploitation importants pour les blocs d’alimentation.
Le bloc d’alimentation est destiné à être correctement orienté dans une position verticale.
5001-GL281006-BIL_082318
Deck light
Lumière de patio
6W Transformer
Transformateur de 6W
Extension
Rallonge
Photo sensor
Détecteur de lumière
Drill bit
Mèche de perçage
x6 x1 x1 x1 x1

1. Find a location for the transformer and photo sensor
2. Mount the photosensor
3. Position lights and run wire
1. Trouver un emplacement adéquat pour le
transformateur et le détecteur de lumière.
2
. I nstallation du détecteur de lumière
3
. Installation des lumières et du déroulement du câble.
1.1 Outdoor use, weather resistant.
1.2 Do not install the photo sensor behind shrubs. It will affect
photo sensor.
1.3 The photo sensor will not operate properly if installed too close
to a nighttime light source.
Mount the photosensor with the included screw on a wall within
1foot (30.5cm) of the electrical outlet where the transformer will
be connected.
* Alternate photosensor installation: If there is no area within 1 foot
(30.5cm) of the transformer to install the photosensor, it is possible to
install the extension wire directly to the transformer and to install the
photosensor between the extension wire and the first light.
• The wire should run from the photosensor to each light without
being cut. Do not run the wire within 10 feet (3,05m) of a pool, spa
or fountain.
• Loose wire should be tied up and kept clear of walking paths and
away from children or animals.
*Illustration of fixture is for example only.

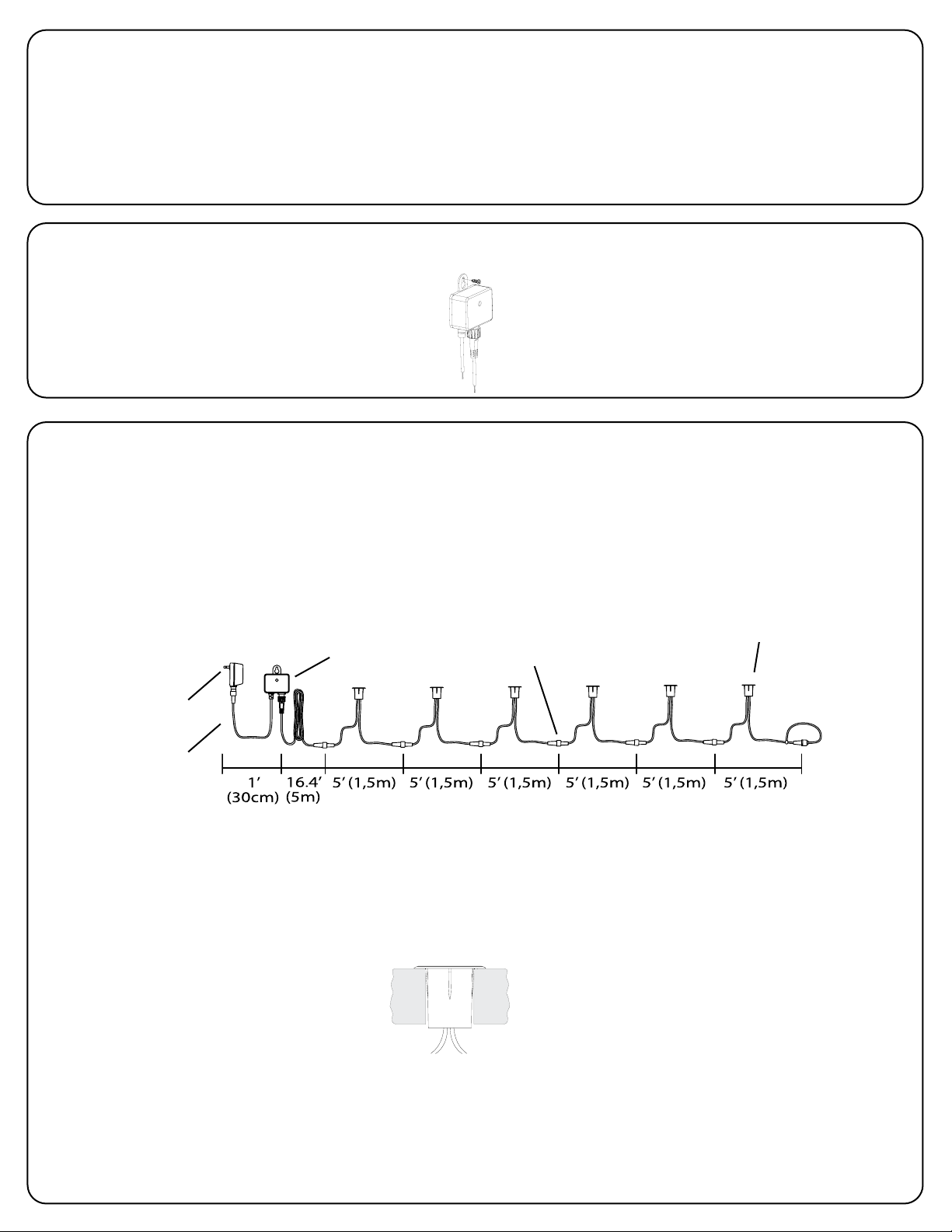

3.1 Connect the extension wire and all light fixtures end-to-end
making one long wire connection. This is the distance available
when positioning your lights.
3.2 Most common light placements are on step risers to illuminate
stairs or flat on the deck surface to delineate extremities
and illuminate railings or walls.
3.3 Position the light fixtures making sure that the extension wire
will reach the photo sensor. Once in their proper position drill
out holes using the included 1’’ drill bit.
IMPORTANT NOTE: Please make sure that you have properly
calculated your distances and are confident of the positioning
of the deck lights before drilling holes into your deck.
3.4 Disconnect the lights from each other and insert each fixture
into its corresponding hole by feeding the two (2)wires
first then pressing the fixture firmly into the hole so that it
fits tightly against the deck surface. Repeat this step for
all six (6) lights.
3.5 Connect the male end of the extension wire to the ‘’OUT’’
connection of the photosensor and the female end to the first
fixture.
3.6 Connect the female end of the extension wire to the first light
fixture and each fixture to the next.
1.1 Utilisation extérieur, à l’épreuve de l’eau.
1.2 Ne pas installer le détecteur de lumière derrière des buissons.
Ceci peut affecter le détecteur de lumière.
1.3 Le détecteur de lumière est sensible aux lumières nocturnes.
Son fonctionnement peut en être affecté.
Fixer le détecteur de lumière au mur à l’aide de la vis incluse à une
distance maximale de 30.5cm (1 pied) d’où seront installés le
transformateur et la prise de courant.
* Installation alternative du détecteur de lumière : S’il n’y a aucun endroit à
moins de 30.5cm (1 pied) du transformateur pour installer le détecteur de
lumière, il est possible de brancher la rallonge directement au transformateur
et de brancher le détecteur à la fin de la rallonge, avant la première lumière.
• Le câble doit être déroulé du détecteur de lumière à chaque
lumière sans être coupé. Garder un espacement d’un minimum de
10 pieds (3,05m) de distance d’une piscine, d’un spa ou d’une fontaine
d’eau.
• Garder le câble serré afin d’éviter les accidents sur les chemins ou aux
alentours de l’installation. L’emplacement doit être sans danger pour les
enfants et animaux.
*Illustration des lumières à titre d’exemple seulement.
3.1 Attacher la rallonge à l’ensemble des lanternes, les unes à la suite des
autres, pour former qu’une seule ligne de connexion.Vous aurez ainsi
cette distance disponible pour le positionnement final.
3.2 Habituellement l’emplacement des lumières est situé sur la contre marche
afin d’illuminer les marches de patio ou aux pourtours du patio pour
délimiter les bords et illuminer le chemin.
3.3 Positionner les lumières et soyez certain que le câble atteint le détecteur
de lumière. Une fois positionné, faire des trous en utilisant la mèche de
perçage 1’’ incluse dans l’ensemble.
NOTE IMPORTANTE: Soyez certain d’avoir bien calculé la distance entre
la position des lanternes et d’être satisfait de leur emplacement avant
de perforer votre patio.
3.4 Débrancher les lanternes les unes des autres et les insérer dans leurs
trous en passant les fils en premier. Presser fermement sur la lanterne
pour qu’elle soit solidement fixée sur la surface du patio. Répéter cette
étape pour les six (6) lumières.
3.5 Brancher l’embout mâle de l’extension ‘’OUT’’ du détecteur de lumière.
3.6 Brancher l’embout femelle de l’extension à la première lanterne et ainsi
de suite jusqu’au bout.
Transformer
Transformateur
Photosensor
Détecteur de lumière
Connector
Connecteur
Light fixture
Lumière
Extension wire
Rallonge

4. Connect the photo sensor and the transformer
5. How to test the system
6. Troubleshooting
7. Maintenance
4 . Connection du détecteur de lumière et du transformateur
5. Connection du transformateur
6
. Dépannage
7
. Entretien
4.1 Connect the photo sensor to the transformer.
4.2 Plug the transformer into the electrical receptacle.
5.1 To test the deck lights during daytime, cover the photo
sensor with black tape.
5.2 This component reacts to light conditions. It automatically
turns ON the light fixtures at dusk and turns them OFF at
dawn. It should not be exposed to direct artificial light sources
at night.
5.3 After the installation is complete, remove the tape.
Only some lights work
• The problem here is with the fixture’s connection or LED’s.
• Check the connection and make sure the male and female connectors
are pressed firmly together and secure with the screw nut.
• To check a light fixture, exchange it with another fixture that is working.
• To clean, wash with a damp soft cloth.
• Replacement parts may be ordered by using the fixture model number
and the part’s name.
4.1 Brancher le détecteur de lumière au transformateur.
4.2 Brancher le transformateur dans la prise de courant.
5.1 Pour vérifier le fonctionnement des lumières pendant la journée,
simplement couvrir le détecteur photoélectrique d’un ruban noir.
5.2 Cette pièce réagit automatiquement aux conditions lumineuses
environnantes. Elle allume les lumières au crépuscule et les
éteints au lever du soleil. Le détecteur photoélectrique ne doit
pas être exposé directement à une source de lumière artificielle
nocturne.
5.3 Une fois l’installation completée, retirer le ruban adhésif.
Seulement quelques lumières fonctionnent
• Le problème à ce niveau relève de la connexion au connecteur ou aux
lumières DEL.
• Vérifiez la connection et s’assurer que les embouts mâles et femelles sont
bien insérés et sécurisés ensemble.
• Pour vérifier qu’une lumière fonctionne adéquatement, il suffit de
l’échanger avec un autre luminaire qui fonctionne.
• Nettoyer la lanterne avec un linge doux et humide.
• Les pièces de rechange peuvent être commandées en mentionnant le
numéro de modèle du luminaire et le nom de la pièce.
