READ, FOLLOW AND SAVE THESE INSTRUCTIONS LIRE, SUIVRE ET CONSERVER CES INSTRUCTIONS
CATALOG/CATALOGUE : GL33893
MODEL / MODÈLE: #U000-1712
Low Voltage LED
GARDEN
LIGHT FIXTURE
LANTERNE
DE JARDIN
Basse tension à DEL
DEAR CUSTOMER,
Congratulations on your purchase of a PARADISE® lighting product. Our products will help to enhance the beauty of your home and
provide many years of enjoyment. PARADISE® offers a wide selection of lighting products of the highest professional quality. Ask your dealer
about the many other PARADISE® products that will help to create your own paradise.
To ensure the maximum performance of your garden light, please read and save these instructions.
Replacement parts may be ordered by using the fixture model number and the part’s name.
CHER CLIENT, CHÈRE CLIENTE,
Nous vous félicitons pour l’achat de votre produit d’éclairage PARADISE®. Nos produits vous aideront à embellir votre demeure et vous
procureront de nombreuses années de plaisir. PARADISE® offre une grande variété de luminaires de la plus haute qualité professionnelle.
Votre dépositaire de produits PARADISE® pourra vous conseiller sur nos nombreux autres produits et vous aider à créer votre propre paradis.
Afin d’assurer la meilleure performance possible de votre éclairage de jardin, veuillez lire et conserver ces instructions.
Les pièces de rechange peuvent être commandées avec le numéro de modèle du luminaire et le nom de la pièce.
INSTRUCTIONS PERTAINING TO A RISK OF FIRE, OR INJURY TO PERSONS
IMPORTANT SAFETY INSTRUCTIONS
• To reduce the risk of FIRE OR INJURY TO PERSONS turn off, unplug
transformer and allow lamp to cool before replacing it. Lamp gets HOT
quickly.
• Keep the lamp away from materials that may burn.
• WARNING - Risk of Electric Shock. Install all luminaires 10 feet (3.05 m)
or more from a pool, spa or fountain.
• Install in accordance with all local codes and ordinances.
CAUTION: Safe for outdoor use.
Only for use with low voltage power units with a maximum output rating
of 15V, 300W per secondary.
INSTRUCTIONS PERTINENTES CONCERNANT LES CAUSES DE BRÛLURES
OU DE BLESSURES. IMPORTANTES INSTRUCTIONS DE SÉCURITÉ
.
• Afin de réduire les risques de BRÛLURES OU DE BLESSURES, fermer
“OFF” et débrancher le transformateur. Laisser la lampe se refroidir car
elle devient chaude rapidement.
• Garder la lampe éloignée des sources inflammables.
• ATTENTION - Risque de Chocs Électriques. Installer tous les luminaires
à 3.05 m (10 pieds) ou plus d’une piscine, d’un spa ou d’une fontaine
d’eau.
• Faire l’installation de ce module en conformité avec les codes et les
règlements en vigueur dans votre région.
MISE EN GARDE : Sécuritaire pour utilisation à l’extérieur.
Votre système d’éclairage à bas voltage doit être utilisé avec un bloc
d’alimentation contenant un amplificateur de 15V maximum et de 300W par
unité secondaire.
FOR LANDSCAPE LIGHTING SYSTEMS ONLY. OUTDOOR USE ONLY.
THE DEVICE IS ACCEPTED AS A COMPONENT OF A LANDSCAPE
LIGHTING SYSTEM WHERE THE SUITABILITY OF THE COMBINATION
SHALL BE DETERMINED BY CSA OR LOCAL INSPECTION
AUTHORITIES HAVING JURISDICTION.
POUR SYSTÈMES D’ÉCLAIRAGE PAYSAGER SEULEMENT. POUR
UTILISATION EXTÉRIEURE SEULEMENT.
CET APPAREIL EST ACCEPTÉ EN TANT QUE COMPOSANTE D’UN
SYSTÈME D’ÉCLAIRAGE D’EXTÉRIEUR OÙ LA FIABILITÉ DE LA
COMBINAISON DEVRAIT ÊTRE DÉTERMINÉE PAR LA CSA OU TOUT
ORGANISME LOCAL COMPÉTENT.
5001-GL33893-BIL-081216

1. Assembly of the light fixture 1. Assemblage du luminaire
1.1 Find a location on the deck where you want to mount the light.
1.2 Drill a 1/2” hole in the deck.
1.3 Pass the housing wire (D) through the deck.
1.4 Make sure the housing (C) is covering up the hole.
1.5 Use the two (2) provided screws (B) to attach the light.
1.6 Snap the cap (A) to the light by pressing gently on both sides.
1.7 Connect the wires (D) and (E) together by using the
connectors on both end of the wires. Tighten the connectors by
screwing the plastic cap.
1.1 Trouver un emplacement sur la terrasse où vous voulez installer
la lumière.
1.2 Percez un trou de 1/2” dans la terrasse.
1.3 Passer le fil du boîtier (D) à travers la terrasse.
1.4 Assurez-vous que le boîtier (C) recouvre le trou.
1.5 Utilisez les deux vis (2) fournies (B) pour fixer la lumière.
1.6 Enclencher le couvercle (A) à la lumière en appuyant
doucement sur les deux côtés.
1.7 Connecter les fils (D) et (E) ensemble en utilisant les
connecteurs aux deux extrémités des fils. Serrez les connecteurs
en vissant le capuchon en plastique.
Click
Click
Click
Housing (C)
Boîtier (C)
Screws (B)
Vis (B)
Cap (A)
Couvercle (A)
Housing wire (D)
Câble du boîtier (D)
Connector wire (E)
Câble du connecteur (E)
Cap (A)
Couvercle (A)
Screws (B)
Vis (B)
Housing (C)
Boîtier (C)
Housing wire (D)
Câble du boîtier (D)
Connector wire (E)
Câble du connecteur (E)

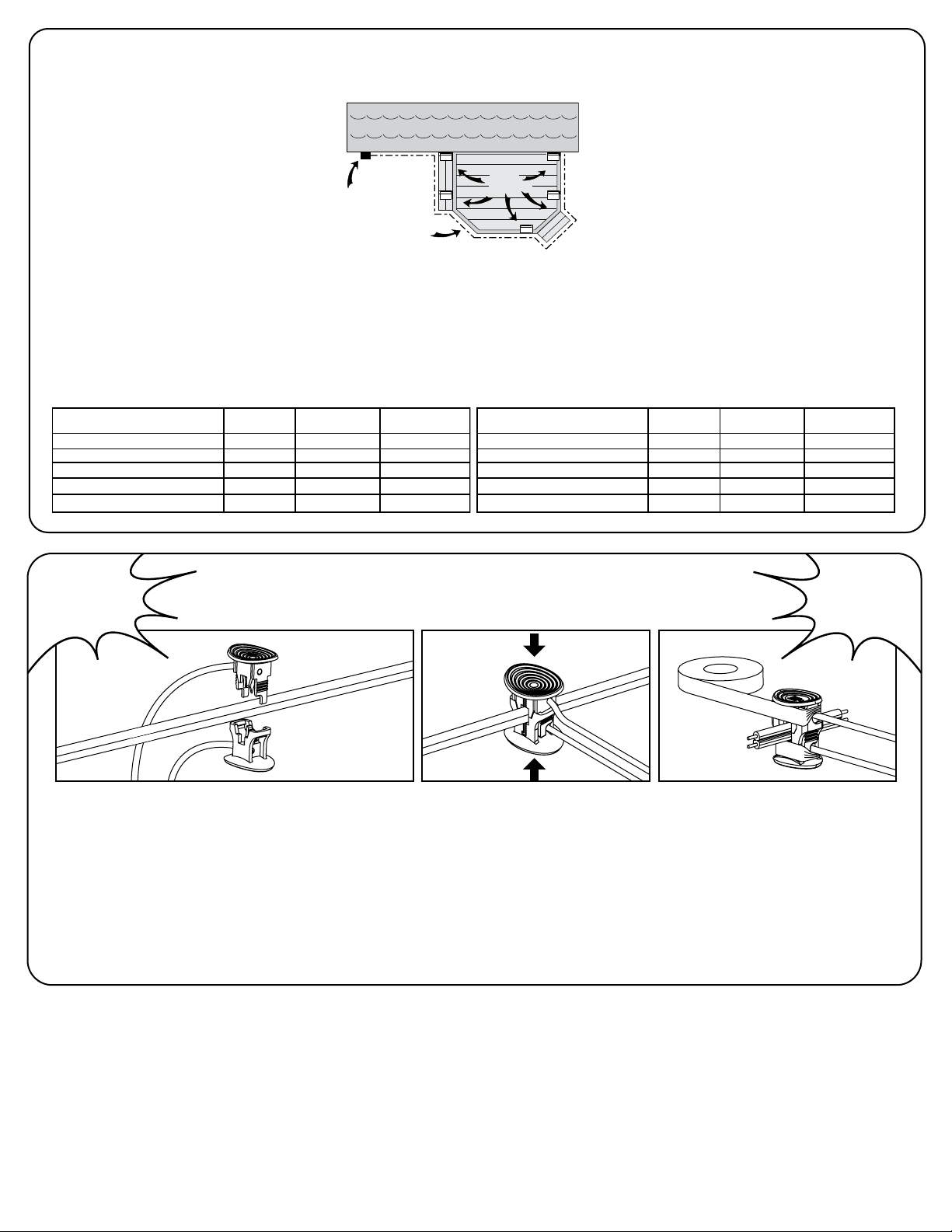

2. Run the Landscape Wire (Not Included) 2. Faire passer le câble pour jardin (non compris)
Luminaires
Fixtures
Cable
Câble
Transformer
Transformateur
* llustration of xtures is for example only.
* Illustration des luminaires à titre d’exemple seulement.
Le câble pour jardin doit passer du transformateur à
chaque luminaire sans être coupé. Ne pas faire passer
le câble à moins de 3 mètres (10pi) d’une piscine, d’un
spa ou d’une fontaine. Si le câble pour jardin
est trop long, couper-le avec une pince coupe-câble.
Il faut protéger le câble pour jardin en le faisant passer
près du luminaire ou de l’édifice, de la terrasse ou de la
clôture.
Pour un éclairage uniforme et pour allonger la vie de la
fixture, installer le premier luminaire à au moins 3
mètres du transformateur.
Veuillez vous référer à la charte ci-dessous pour les
grosseurs de câble appropriées.
Combined wattage of all fixtures on line (in
Watts) Wire Gage (0-75')Wire Gage (75'-150')Wire Gage (150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12 Not recommended
240-300 12 Not recommended Not recommended
Calibre del cable
(75'-150')
Calibre del cable
(0-75')
Calibre del cable
(150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12
240-300 12
Voltaje combinado de todas las lámparas
(en vatios)
No recomendado No recomendado
No recomendado
Gauge du fil (0-75') Gauge du fil (75'-150') Gauge du fil (150'-250')
0-60 16 16 12
60-120 16 12 12
120-180 12 12 12
180-240 12 12
240-300 12
Wattage total de tous les luminaires sur la
ligne (en watts)
Pas recommandéPas recommandé
Pas recommandé
The landscape wire should run from the transformer
to each light without being cut. Do not run the
landscape wire within 10 feet (3m) of a pool, spa or
fountain. If the landscape wire is too long, cut it
with a cable cutter.
The landscape wire should be protected by routing it
close to proximity of the light fixture or next to a
building, deck or fence. Use cable suitable for low
voltage landscape lighting.
For uniform brightness and longer fixture life,
attach first fixture at least 10 feet from transformer.
See chart below for recommended cable gauges.
*Suitable cable should be sized in accordance to the table, should be Type SPT-2W.
If you cannot find this cable at your local hardware or home improvement store then
please call customer service at 1-888-867-6095 or e-mail at
[e-mail] to order the cable needed.
Le choix de la grosseur du câble doit être fait selon le tableau ci-joint et doit être de
type SPT-2W. Si vous ne trouvez pas ce câble à votre magasin ou quincaillerie de
quartier, alors contactez le service à la clientèle au 1-888-867-6095 ou par courriel au
[e-mail]
3.2 Align and fit the main low
voltage cable vertically to the slot
of wire connector as shown.
3.2 Aligner et installer le câble bas
voltage verticalement dans la fente
tel qu’illustré.
3.3 Press the wire connector together until fully
seated and locked around the cable. Pre-set
prongs will pierce the cable insulation and
establish contact. Turn on the power unit. If the
light fixture does not turn on, repeat operations
3.2 and 3.3.
3.3 Presser le connecteur de chaque côté
jusqu’à qu’il soit bien installé et sécurisé. Les
pointes du connecteur vont percer la gaine
du câble pour établir un contact. Mettre sous
tension. Si le luminaire ne s’allume pas, répéter
les étapes 3.2 et 3.3.
3.4 Once the clip-on connector is in place, wrap
it with electrical tape for additional protection.
3.4 Une fois le connecteur en place, enveloper
le de ruban électrique pour une protection
supérieure.
3. Connect the fixture wire to the landscape wire
Connexion du câble du luminaire au câble pour jardin
3.1 Place the wire connector on
opposite sides of the low voltage
cable where the fixture will be
located.
3.1 Placer le connecteur de chaque
côté du câble bas voltage où sera
installé le luminaire.
ATTENTION
SOYEZ PRUDENT !
LES POINTES DES
CONNEXIONS SONT
TRÈS ACÉRÉES !
CAUTION
BE CAREFUL!
THE WIRE STABS
ARE VERY
SHARP!

6 ’’ (15,24cm) max.6 ’’ (15,24cm) max.
* llustration of xture is for example only.
* Le luminaire illustré n’est qu’un exemple.
The landscape wire and connector can also be hidden under stone or
buried under grass at a maximum depth of 6” (15,24cm).
Le câble pour jardin et le connecteur peuvent également être cachés
par du gravier ou être enterrés sous le gazon à une profondeur
maximum de 15,24cm (6po).
4. Bury the landscape wire
Enterrer le câble pour jardin
5. Troubleshooting
Dépannage
All of the lights fail to
work
Aucune lumière ne
s’allume
Only some lights work
Quelques lumières
s’allument
• Check that the power is on.
• Check if there is a loose connection at the
transfomer screw terminal.
• Check that the power switch is not in the
OFF setting.
• Vérifier que les luminaires sont sous
tension.
• Vérifier que toutes les connexions sont
bien serrées aux bornes du transformateur.
• Vérifier que l’interrupteur n’est pas en
position ARRÊT « OFF ».
• The problem here is with the fixture’s
connector or LED.
• Check the connector to make sure the
wire stabs have pierced the landscape wire.
• Le problème se situe au niveau du
connecteur du luminaire ou au niveau
du DEL.
• Vérifier que les pointes de connexion ont
percé le câble de jardin.
6. Maintenance
Entretien
• Pour nettoyer, laver avec un chiffon doux et humide.
• Les pièces de rechange peuvent être commandées en
mentionnant le numéro de modèle du luminaire et le nom de la
pièce.
• To clean, wash with a damp soft cloth.
• Replacement parts may be ordered by using the fixture model
number and the part’s name.
ICES-003
This Class B apparatus complies with Canadian ICES-003.
The operation is subject to the following two conditions: (1) this device may not cause harmful interference and (2) this device may accept any interference received, including interference that may cause
undesired operation.
NMB-003
Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada.
L’utilisation de ce dispositif est autorisée seulement aux conditions suivantes : (1) il ne doit pas produire de brouillage et (2) l’utilisateur du dispositif doit être prêt à accepter tout brouillage
radioélectrique reçu, même si ce brouillage est succceptible de compromettre le fonctionnement du dispositif.
