Parkside PAP 20 A1 User manual

AKKU 2 Ah / 2Ah BATTERY
BATTERIE 2 Ah PAP 20 A1
AKKU 2 Ah
Bedienungsanleitung
IAN 339115_1910
2Ah BATTERY
Operating instructions
BATTERIE 2 Ah
Mode d’emploi
ACCU 2 Ah
Gebruiksaanwijzing
AKUMULATOR 2 Ah
Instrukcja obsługi AKUMULÁTOR 2 Ah
Návod k obsluze
AKUMULÁTOR 2 Ah
Návod na obsluhu

DE/AT/CH Bedienungsanleitung Seite 1
GB/IE Operating instructions Page 21
FR/BE Mode d’emploi Page 39
NL/BE Gebruiksaanwijzing Pagina 65
PL Instrukcja obsługi Strona 85
CZ Návod k obsluze Strana 103
SK Návod na obsluhu Strana 121

A

Ladezeiten
charge
Charging times
Temps de charge
Ladeströme
Charging currents
Courants
decharge
2 Ah
Akku
Battery pack
Batterie
PAP 20 A1
3 Ah
Akku
Battery pack
Batterie
PAP 20 A2
4 Ah
Akku
Battery pack
Batterie
PAP 20 A3
max. 2,4 A
Ladegerät
Charger
Chargeur
PLG 20 A1
60 min
2,4 A
90 min
2,4 A
120 min
2,4 A
max. 3,5 A
Ladegerät
Charger
Chargeur
PLG 20 A2
60 min
2,4 A
60 min
3,5 A
80 min
3,5 A
max. 4,5 A
Ladegerät
Charger
Chargeur
PLG 20 A3
35 min
3,5 A
45 min
4,5 A
60 min
4,5 A
max. 4,5 A
Ladegerät
Charger
Chargeur
PDSLG 20 A1
35 min
3,5 A
45 min
4,5 A
60 min
4,5 A

20V max.
18V
Alle Parkside Geräte und die Ladegeräte
PLG 20 A1/PLG 20 A2/PLG 20 A3/
PDSLG 20 A1 der X20V Team Serie sind mit dem Akku-
Pack PAP 20 A1/PAP 20 A2/PAP 20 A3 kompatibel.
All Parkside tools and the chargers
PLG 20 A1/PLG 20 A2/PLG 20 A3/PDSLG 20 A1
of the X20V Team series are compatible with the
PAP 20 A1/PAP 20 A2/PAP 20 A3 battery pack.
Tous les outils Parkside et les chargeurs PLG 20 A1/
PLG20 A2/PLG 20 A3/PDSLG 20 A1
de la série X20V Team sont compatibles avec la batterie
PAP 20 A1/PAP 20 A2/PAP 20 A3.

PAP 20 A1 DE│AT│CH │ 1 ■
Inhaltsverzeichnis
Einleitung..........................2
Bestimmungsgemäßer Gebrauch ............. 2
Ausstattung.............................. 3
Lieferumfang............................. 3
Technische Daten ......................... 3
Allgemeine Sicherheitshinweise .......5
Erweiterte Sicherheitshinweise ............... 7
Akku-Pack laden (siehe Abb. A) .......8
Akkuzustand prüfen ....................... 9
Wartung und Lagerung .............10
Garantie der
Kompernaß Handels GmbH..........10
Service ................................15
Importeur .............................. 15
Entsorgung .......................16
Hinweise zur
EG-Konformitätserklärung...........18
Ersatz-Akku Bestellung .............19
Telefonische Bestellung.................... 20
IB_339115_PAP20A1_LB8.indb 1 16.03.20 14:18

PAP 20 A1■ 2 │ DE│AT│CH
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Produkts. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist
Teil dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedien-
und Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe-
nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieser Akku ist passend zu:
Dieser Akku ist nicht für den gewerblichen Einsatz
bestimmt. Jede andere Verwendung oder Verände-
rung des Gerätes gilt als nicht bestimmungsgemäß
und birgt erhebliche Unfallgefahren. Für aus bestim-
mungswidriger Verwendung entstandene Schäden
übernimmt der Hersteller keine Haftung.
IB_339115_PAP20A1_LB8.indb 2 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 3 ■
Ausstattung
Akku-Pack
Taste Akkuzustand
Akku-Display-LED
Schnell-Ladegerät (nicht im Lieferumfang)
Rote Ladekontroll-LED
Grüne Ladekontroll-LED
Lieferumfang
1 Akku 2 Ah
1 Betriebsanleitung
Technische Daten
Akku 2 Ah PAP 20 A1
Typ LITHIUM-IONEN
Bemessungsspannung 20 V (Gleichstrom)
Kapazität 2,0 Ah
Zellen 5
IB_339115_PAP20A1_LB8.indb 3 16.03.20 14:18

PAP 20 A1■ 4 │ DE│AT│CH
Verwenden Sie zum Laden des Akku-Packs nur
Akku-Schnellladegeräte der X20V Team Serie:
(nicht im Lieferumfang).
EINGANG/Input
Bemessungsspannung 230–240 V ∼, 50 Hz
(Wechselstrom)
Bemessungsaufnahme 65 W
Sicherung (innen) 3,15 A T3.15A
AUSGANG/Output
Bemessungsspannung 21,5 V (Gleichstrom)
Bemessungsstrom 2,4 A
Ladedauer ca. 60 min
Schutzklasse II/ (Doppelisolierung)
ACHTUNG!
► Dieses Ladegerät kann nur die folgenden Batterien
laden: PAP 20 A1/PAP 20 A2/PAP 20 A3.
► Eine aktuelle Liste der Akkukompatibilität finden
Sie unter www.lidl.de/akku.
IB_339115_PAP20A1_LB8.indb 4 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 5 ■
Allgemeine
Sicherheitshinweise
WARNUNG!
■Lesen Sie alle Sicherheitshinweise und An-
weisungen. Versäumnisse bei der Einhaltung
der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere
Verletzungen verursachen. Bewahren Sie alle
Sicherheitshinweise und Anweisungen für die
Zukunft auf.
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.
IB_339115_PAP20A1_LB8.indb 5 16.03.20 14:18

PAP 20 A1■ 6 │ DE│AT│CH
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegen-
ständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kontakt
damit. Bei zufälligem Kontakt mit Wasser ab-
spülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe
in Anspruch. Austretende Akkuflüssigkeit kann zu
Hautreizungen oder Verbrennungen führen.

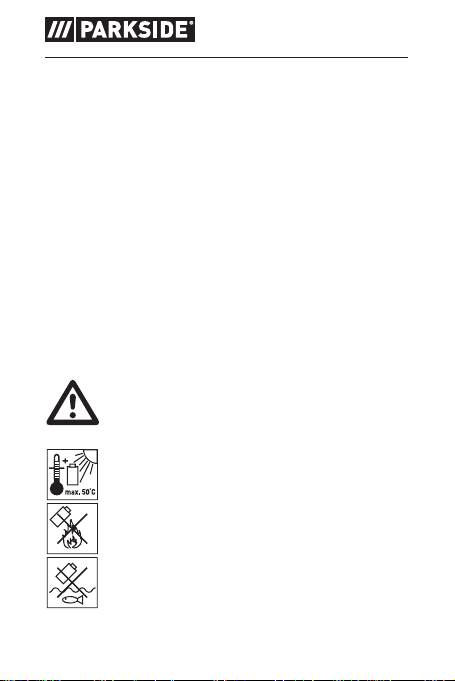

VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze,
z. B. auch vor dauernder Sonnen-
einstrahlung, Feuer, Wasser und
Feuchtigkeit.
Es Besteht Explosionsgefahr.
IB_339115_PAP20A1_LB8.indb 6 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 7 ■
Erweiterte Sicherheitshinweise
■Benutzen Sie keinen beschädigten oder ver-
änderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten und
zu Feuer, Explosion oder Verletzungsgefahr führen.
■Setzen Sie einen Akku keinem Feuer oder zu
hohen Temperaturen aus. Feuer oder Temperatu-
ren über 130 °C (265°F) können eine Explosion
hervorrufen.
■Befolgen Sie alle Anweisungen zum Laden und
laden Sie den Akku oder das Akkuwerkzeug
niemals außerhalb des in der Betriebsanleitung
angegebenen Temperaturbereichs.
Falsches Laden oder Laden außerhalb des zu-
gelassenen Temperaturbereichs kann den Akku
zerstören und die Brandgefahr erhöhen.
IB_339115_PAP20A1_LB8.indb 7 16.03.20 14:18

PAP 20 A1■ 8 │ DE│AT│CH
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor Sie
den Akku-Pack aus dem Ladegerät nehmen bzw.
einsetzen.
HINWEIS
► Laden Sie den Akku-Pack nie, wenn die Umge-
bungstemperatur unterhalb 10 °C oder ober-
halb 40 °C liegt. Soll ein Lithium-Ionen-Akku
längere Zeit gelagert werden, muss regelmäßig
der Ladezustand kontrolliert werden. Der optimale
Ladezustand liegt zwischen 50 und 80 %. Das
Lagerungsklima soll kühl und trocken sein in
einer Umgebungstemperatur zwischen 0 und
50°C.
♦ Stecken Sie den Akku-Pack in das Schnell-
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED leuchtet rot.
♦ Die grüne Kontroll-LED signalisiert Ihnen, dass
der Ladevorgang abgeschlossen und der Akku-
Pack einsatzbereit ist.
IB_339115_PAP20A1_LB8.indb 8 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 9 ■
ACHTUNG!
♦ Sollte die rote Kontroll-LED blinken, dann
ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.
♦ Sollte die rote und grüne Kontroll-LED
gemeinsam blinken, dann ist der Akku-Pack
defekt.
♦ Schalten Sie das Ladegerät zwischen aufeinan-
derfolgenden Ladevorgängen für mindestens
15Minuten ab. Ziehen Sie dazu den Netzstecker.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die
Taste Akkuzustand (siehe auch Hauptabbil-
dung). Der Zustand bzw. die Restleistung wird in
der Akku-Display-LED wie folgt angezeigt:
ROT/ORANGE /GRÜN = maximale Ladung
ROT/ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen
IB_339115_PAP20A1_LB8.indb 9 16.03.20 14:18

PAP 20 A1■ 10 │ DE│AT│CH
Wartung und Lagerung
■ Sollten Sie den Akku längere Zeit nicht benutzen,
entnehmen Sie ihn aus dem Gerät und lagern
Sie ihn an einem sauberen, trockenen Ort ohne
direkte Sonneneinstrahlung.
■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert
werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.
■Warten Sie niemals beschädigte Akkus.
Sämtliche Wartung von Akkus sollte nur durch
den Hersteller oder bevollmächtigte Kunden-
dienststeIlen erfolgen.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Garantie ab
Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.
IB_339115_PAP20A1_LB8.indb 10 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 11 ■
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Kassenbon gut auf. Dieser wird
als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfehler
auf, wird das Produkt von uns – nach unserer Wahl–
für Sie kostenlos repariert, ersetzt oder der Kaufpreis
erstattet. Diese Garantieleistung setzt voraus, dass
innerhalb der Dreijahresfrist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und schriftlich
kurz beschrieben wird, worin der Mangel besteht
und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schä-
den und Mängel müssen sofort nach dem Auspacken
gemeldet werden. Nach Ablauf der Garantiezeit
anfallende Reparaturen sind kostenpflichtig.
IB_339115_PAP20A1_LB8.indb 11 16.03.20 14:18

PAP 20 A1■ 12 │ DE│AT│CH
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissen-
haft geprüft.
Die Garantieleistung gilt für Material- oder Fabrika-
tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt sind
und daher als Verschleißteile angesehen werden
können oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter oder Teile, die aus Glas gefertigt
sind.
Diese Garantie verfällt, wenn das Produkt beschädigt,
nicht sachgemäß benutzt oder gewartet wurde. Für
eine sachgemäße Benutzung des Produkts sind alle
in der Bedienungsanleitung aufgeführten Anweisungen
genau einzuhalten. Verwendungszwecke und Hand-
lungen, von denen in der Bedienungsanleitung abge-
raten oder vor denen gewarnt wird, sind unbedingt
zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Bei missbräuch-
licher und unsachgemäßer Behandlung, Gewalt-
anwendung und bei Eingriffen, die nicht von unserer
autorisierten Serviceniederlassung vorgenommen
wurden, erlischt die Garantie.
IB_339115_PAP20A1_LB8.indb 12 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 13 ■
Garantiezeit gilt nicht bei
■ normaler Abnutzung der Akkukapazität
■ gewerblichen Gebrauch des Produktes
■ Beschädigung oder Veränderung des Produktes
durch den Kunden
■ Missachtung der Sicherheits- und Wartungs-
vorschriften, Bedienungsfehler
■ Schäden durch Elementarereignisse
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu ge-
währleisten, folgen Sie bitte den folgenden Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer (z.B.IAN123456) als
Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem Ty-
penschild am Produkt, einer Gravur am Produkt,
dem Titelblatt der Bedienungsanleitung (unten
links) oder dem Aufkleber auf der Rück- oder
Unterseite des Produktes.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfol-
gend benannte Serviceabteilung telefonisch
oder per E-Mail.
IB_339115_PAP20A1_LB8.indb 13 16.03.20 14:18

PAP 20 A1■ 14 │ DE│AT│CH
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon) und
der Angabe, worin der Mangel besteht und wann
er aufgetreten ist, für Sie portofrei an die Ihnen
mitgeteilte Serviceanschrift übersenden.
Auf www.lidl-service.com können Sie
diese und viele weitere Handbücher,
Produktvideos und Installationssoft-
ware herunterladen.
Mit diesem QR-Code gelangen Sie
direkt auf die Lidl-Service-Seite (www.lidl-service.com)
und können mittels der Eingabe der Artikelnummer
(IAN) 123456 Ihre Bedienungsanleitung öffnen.
IB_339115_PAP20A1_LB8.indb 14 16.03.20 14:18

PAP 20 A1 DE│AT│CH │ 15 ■
Service
Service Deutschland
Tel.: [phone] (kostenfrei
aus dem dt. Festnetz/Mobilfunknetz)
E-Mail: [email protected]
Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: [email protected]
Service Schweiz
Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: [email protected]
IAN 339115_1910
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine
Serviceanschrift ist. Kontaktieren Sie zunächst die
benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
DEUTSCHLAND
www.kompernass.com
IB_339115_PAP20A1_LB8.indb 15 16.03.20 14:18
