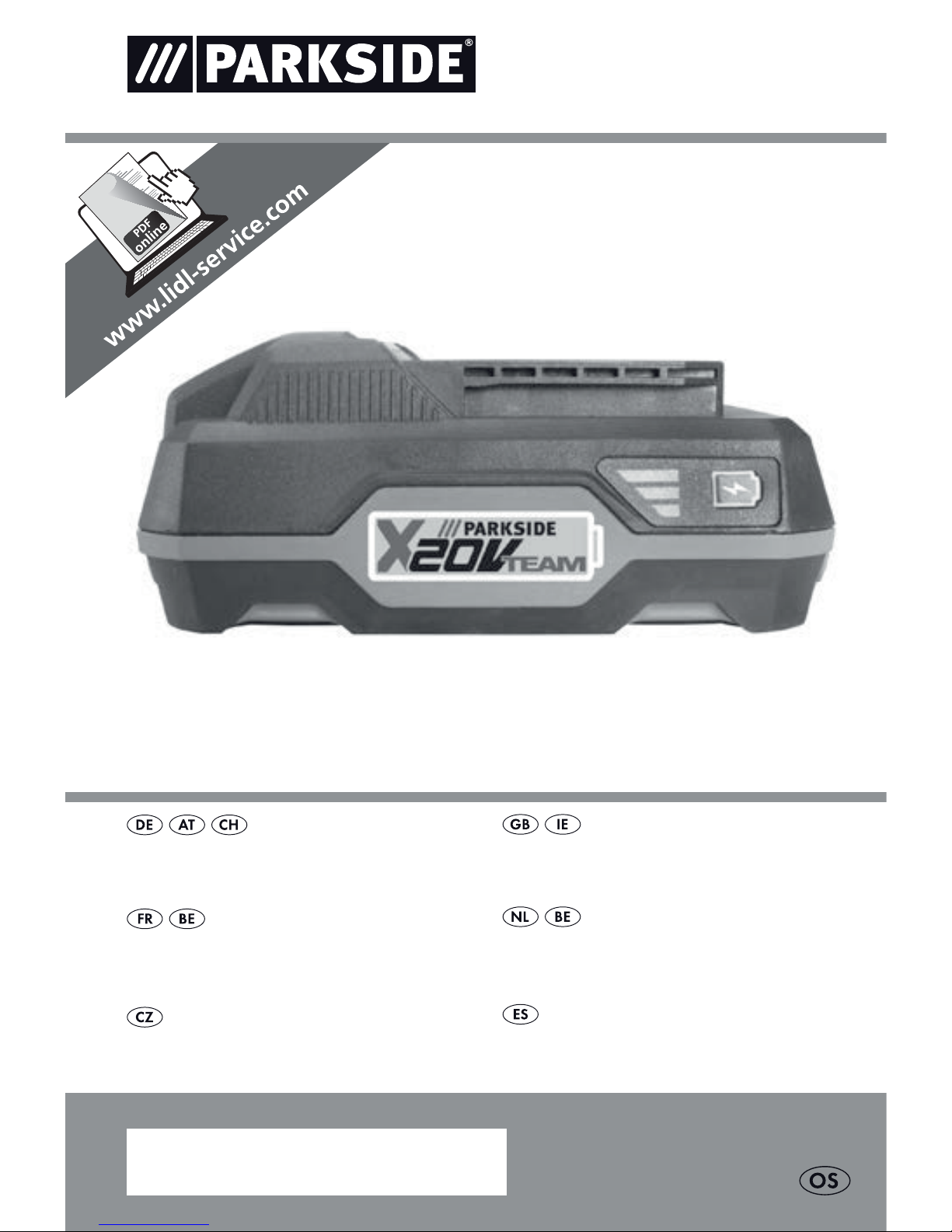

Parkside PAP 20 A1 User manual

AKKU / BATTERY / BATTERIE PAP 20 A1
IAN 283237
AKKU
Bedienungsanleitung
BATTERY
Operating instructions
BATTERIE
Mode d’emploi
ACCU
Gebruiksaanwijzing
BATERÍA
Instrucciones de uso
AKUMULÁTOR
Návod k obsluze

DE/AT/CH Bedienungsanleitung Seite 1
GB/IE Operating instructions Page 21
FR/BE Mode d’emploi Page 41
NL/BE Gebruiksaanwijzing Pagina 61
CZ Návod k obsluze Strana 81
ES Instrucciones de uso Página 99
Klappen Sie vor dem Lesen die Seite mit den Abbildun-
gen aus und machen Sie sich anschließend mit allen
Funktionen des Gerätes vertraut.
Before reading, unfold the page containing the illustrations
and familiarise yourself with all functions of the device.
Avant de lire le mode d’emploi, ouvrez la page conte-
nant les illustrations et familiarisez-vous ensuite avec
toutes les fonctions de l’appareil.
Vouw vóór het lezen de pagina met de afbeeldingen open
en maak u vertrouwd met alle functies van het apparaat.
Před čtením si otevřete stranu s obrázky a potom se
seznamte se všemi funkcemi přístroje.
Antes de empezar a leer abra la página que contiene
las imágenes y, en seguida, familiarícese con todas las
funciones del dispositivo.

A

Folgende Parkside-Geräte sind mit dem
PAP 20 A1 Akku kompatibel:
· 2-GANG-AKKU-SCHLAGBOHRSCHRAUBER
PSBSA 20-Li A1
· AKKU-HANDKREISSÄGE PHKSA 20-Li A1
· AKKU-PENDELHUBSTICHSÄGE
PSTDA 20-Li A1
· AKKU-SÄBELSÄGE PSSA 20-Li A1
· AKKU-DREHSCHLAGSCHRAUBER
PDSSA 20-Li A1
· AKKU-WINKELSCHLEIFER PWSA 20-Li A1
· AKKU-BOHRSCHRAUBER PABS 20-Li C3
· AKKU-BOHRHAMMER PABH 20-Li B2
· AKKU-MULTIFUNKTIONSWERKZEUG
PAMFW 20-Li A1
20V max.
18V

BATTERY COMPATIBLE WITH ALL DEVICES OF
THE SERIES „PARKSIDE X 20V TEAM“
· 2 SPEED CORDLESS IMPACT DRILL
PSBSA 20-Li A1
· CORDLESS HAMMER DRILL PABH 20-Li B2
· CORDLESS DRILL PABS 20-Li C3
· CORDLESS IMPACT DRIVER PDSSA 20-Li A1
· CORDLESS CIRCULAR SAW PHKSA 20-Li A1
· CORDLESS JIGSAW PSTDA 20-Li A1
· CORDLESS SABRE SAW PSSA 20-Li A1
· CORDLESS ANGLE GRINDER PWSA 20-Li A1
· CORDLESS MULTI-PURPOSE TOOL
PAMFW 20-Li A1
20V max.
18V

PAP 20 A1 DE│AT│CH │ 1 ■
Inhaltsverzeichnis
Einleitung..........................2
Bestimmungsgemäßer Gebrauch ............. 2
Ausstattung.............................. 3
Lieferumfang............................. 3
Technische Daten ......................... 3
Erweiterte Sicherheitshinweise ............... 7
Akku-Pack laden (siehe Abb. A) .......8
Akkuzustand prüfen ....................... 9
Wartung und Lagerung .............10
Garantie der Kompernaß Handels GmbH . 10
Service ................................ 14
Importeur .............................. 14
Entsorgung .......................15
Hinweise zur EG-Konformitätserklärung . 16
Ersatz-Akku Bestellung .............17
Online-Bestellung ........................17
Telefonische Bestellung.................... 19

PAP 20 A1■ 2 │ DE│AT│CH
Einleitung
Wir beglückwünschen Sie zum Kauf Ihres neuen
Produkts. Sie haben sich damit für ein hochwertiges
Produkt entschieden. Die Bedienungsanleitung ist Teil
dieses Produkts. Sie enthält wichtige Hinweise für
Sicherheit, Gebrauch und Entsorgung. Machen Sie
sich vor der Benutzung des Produkts mit allen Bedien-
und Sicherheitshinweisen vertraut. Benutzen Sie das
Produkt nur wie beschrieben und für die angegebe-
nen Einsatzbereiche. Händigen Sie alle Unterlagen
bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäßer Gebrauch
Dieser Akku ist passend zu:
· 2-GANG-AKKU-SCHLAGBOHRSCHRAUBER
PSBSA 20-Li A1
· AKKU-HANDKREISSÄGE PHKSA 20-Li A1
· AKKU-PENDELHUBSTICHSÄGE PSTDA 20-Li A1
· AKKU-SÄBELSÄGE PSSA 20-Li A1
· AKKU-DREHSCHLAGSCHRAUBER
PDSSA 20-Li A1
· AKKU-WINKELSCHLEIFER PWSA 20-Li A1
· AKKU-BOHRSCHRAUBER PABS 20-Li C3
· AKKU-BOHRHAMMER PABH 20-Li B2
· AKKU-MULTIFUNKTIONSWERKZEUG
PAMFW 20-Li A1

PAP 20 A1 DE│AT│CH │ 3 ■
Dieser Akku ist nicht für den gewerblichen
Einsatz bestimmt. Jede andere Verwendung
oder Veränderung des Gerätes gilt als nicht bestim-
mungsgemäß und birgt erhebliche Unfallgefahren.
Für aus bestimmungswidriger Verwendung entstande-
ne Schäden übernimmt der Hersteller keine Haftung.

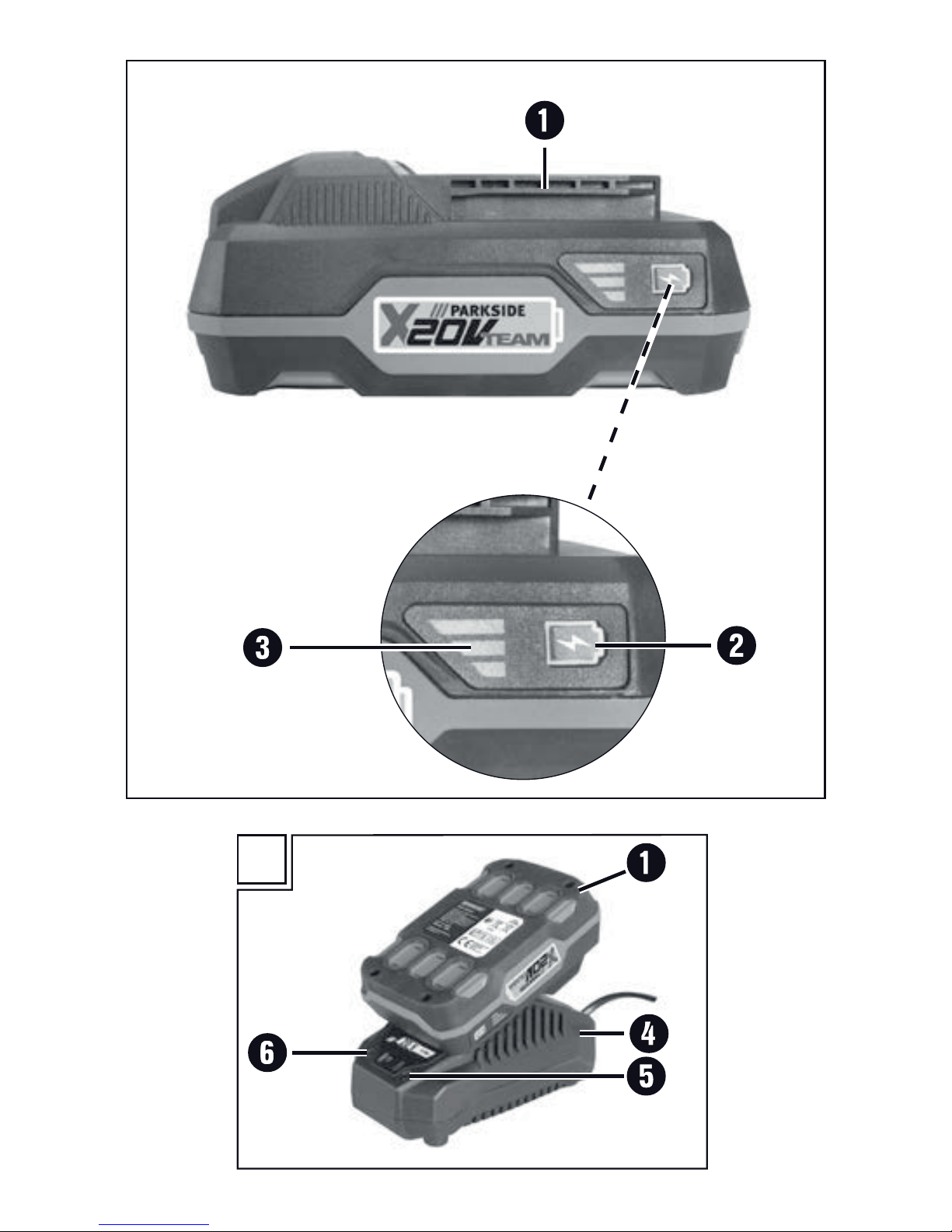

Ausstattung
Akku-Pack
Taste Akkuzustand
Akku-Display-LED
Schnell-Ladegerät (nicht im Lieferumfang)
Rote Ladekontroll-LED
Grüne Ladekontroll-LED
Lieferumfang
1 Akku
1 Betriebsanleitung
Technische Daten
Akku: PAP 20 A1
Typ: LITHIUM-IONEN
Bemessungsspannung: 20 V (Gleichstrom)
Kapazität: 2,0 Ah
Zellen: 5

PAP 20 A1■ 4 │ DE│AT│CH
Verwenden Sie zum Laden des Akku-Packs nur
folgendes Akku-Schnellladegerät: PLG 20 A1
(nicht im Lieferumfang)
EINGANG/Input:
Bemessungsspannung: 230 - 240 V ∼, 50 Hz
(Wechselstrom)
Bemessungsaufnahme: 65 W
Sicherung (innen): 3,15 A T3.15A
AUSGANG/Output:
Bemessungsspannung: 21,5 V (Gleichstrom)
Bemessungsstrom: 2,4 A
Ladedauer: ca. 60 min
Schutzklasse: II/
(Doppelisolierung)

PAP 20 A1 DE│AT│CH │ 5 ■
Allgemeine
Sicherheitshinweise
WARNUNG!
■Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Einhal-
tung der Sicherheitshinweise und Anweisungen
können elektrischen Schlag, Brand und/oder
schwere Verletzungen verursachen. Bewahren
Sie alle Sicherheitshinweise und Anweisun-
gen für die Zukunft auf.
a) Laden Sie die Akkus nur in Ladegeräten auf,
die vom Hersteller empfohlen werden. Für ein
Ladegerät, das für eine bestimmte Art von Akkus
geeignet ist, besteht Brandgefahr, wenn es mit
anderen Akkus verwendet wird.
b) Verwenden Sie nur die dafür vorgesehenen
Akkus in den Elektrowerkzeugen. Der Gebrauch
von anderen Akkus kann zu Verletzungen und
Brandgefahr führen.

PAP 20 A1■ 6 │ DE│AT│CH
c) Halten Sie den nicht benutzten Akku fern von
Büroklammern, Münzen, Schlüsseln, Nägeln,
Schrauben oder anderen kleinen Metallgegen-
ständen, die eine Überbrückung der Kontakte
verursachen könnten. Ein Kurzschluss zwischen
den Akkukontakten kann Verbrennungen oder
Feuer zur Folge haben.
d) Bei falscher Anwendung kann Flüssigkeit aus
dem Akku austreten. Vermeiden Sie den Kon-
takt damit. Bei zufälligem Kontakt mit Wasser
abspülen. Wenn die Flüssigkeit in die Augen
kommt, nehmen Sie zusätzlich ärztliche Hilfe in
Anspruch. Austretende Akkuflüssigkeit kann zu
Hautreizungen oder Verbrennungen führen.
VORSICHT! EXPLOSIONSGEFAHR!
Laden Sie nicht aufladbare Batterien
niemals auf.
Schützen Sie den Akku vor Hitze, z. B.
auch vor dauernder Sonneneinstrah-
lung, Feuer, Wasser und Feuchtigkeit.
Es Besteht Explosionsgefahr.

PAP 20 A1 DE│AT│CH │ 7 ■
Erweiterte Sicherheitshinweise
■Benutzen Sie keinen beschädigten oder
veränderten Akku. Beschädigte oder veränderte
Akkus können sich unvorhersehbar verhalten
und zu Feuer, Explosion oder Verletzungsgefahr
führen.
■Setzen Sie einen Akku keinem Feuer oder
zu hohen Temperaturen aus. Feuer oder Tem-
peraturen über 130 °C (265°F) können eine
Explosion hervorrufen.
■Befolgen Sie alle Anweisungen zum Laden und
laden Sie den Akku oder das Akkuwerkzeug
niemals außerhalb des in der Betriebsanleitung
angegebenen Temperaturbereichs.
Falsches Laden oder Laden außerhalb des
zugelassenen Temperaturbereichs kann den
Akku zerstören und die Brandgefahr erhöhen.

PAP 20 A1■ 8 │ DE│AT│CH
Akku-Pack laden (siehe Abb. A)
VORSICHT!
► Ziehen Sie immer den Netzstecker, bevor Sie
den Akku-Pack aus dem Ladegerät nehmen
bzw. einsetzen.
HINWEIS
► Laden Sie den Akku-Pack nie, wenn die Umge-
bungstemperatur unterhalb 10 °C oder ober-
halb 40 °C liegt. Soll ein Lithium-Ionen-Akku
längere Zeit gelagert werden, muss regelmäßig
der Ladezustand kontrolliert werden. Der opti-
male Ladezustand liegt zwischen 50 % und
80 %. Das Lagerungsklima soll kühl und
trocken sein in einer Umgebungstemperatur
zwischen 0 °C und 50 °C.
♦ Stecken Sie den Akku-Pack in das Schnell-
Ladegerät (siehe Abb. A).
♦ Stecken Sie den Netzstecker in die Steckdose.
Die Kontroll-LED leuchtet rot.
♦ Die grüne Kontroll-LED signalisiert Ihnen, dass
der Ladevorgang abgeschlossen und der Akku-
Pack einsatzbereit ist.

PAP 20 A1 DE│AT│CH │ 9 ■
ACHTUNG!
♦ Sollte die rote Kontroll-LED blinken, dann
ist der Akku-Pack überhitzt und kann nicht
aufgeladen werden.
♦ Sollte die rote und grüne Kontroll-LED
gemeinsam blinken, dann ist der Akku-Pack
defekt.
■ Laden Sie einen Akku-Pack niemals unmittelbar
nach dem Schnell-Ladevorgang ein zweites Mal
auf. Es besteht die Gefahr, dass der Akku-Pack
überladen und dadurch die Lebensdauer von
Akku und Ladegerät verringert wird.
♦ Schalten Sie das Ladegerät zwischen aufeinan-
derfolgenden Ladevorgängen für mindestens 15
Minuten ab. Ziehen Sie dazu den Netzstecker.
Akkuzustand prüfen
♦ Drücken Sie zum Prüfen des Akkuzustands die Taste
Akkuzustand (siehe auch Hauptabbildung).
Der Zustand bzw. die Restleistung wird in der Akku-
Display-LED wie folgt angezeigt:
♦ ROT / ORANGE / GRÜN = maximale Ladung
ROT / ORANGE = mittlere Ladung
ROT = schwache Ladung – Akku aufladen

PAP 20 A1■ 10 │ DE│AT│CH
Wartung und Lagerung
■ Sollten Sie den Akku längere Zeit nicht benutzen,
entnehmen Sie ihn aus dem Gerät und lagern
Sie ihn an einem sauberen, trockenen Ort ohne
direkte Sonneneinstrahlung.
■ Soll ein Lithium-Ionen-Akku längere Zeit gelagert
werden, muss regelmäßig der Ladezustand
kontrolliert werden. Der optimale Ladezustand
liegt zwischen 50 % und 80 %. Das optimale
Lagerungsklima ist kühl und trocken.
■Warten Sie niemals beschädigte Akkus.
Sämtliche Wartung von Akkus sollte nur durch
den Hersteller oder bevollmächtigte Kunden-
dienststeIlen erfolgen.
Garantie der
Kompernaß Handels GmbH
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Produkt 6 Monate Garantie
ab Kaufdatum. Im Falle von Mängeln dieses Produkts
stehen Ihnen gegen den Verkäufer des Produkts
gesetzliche Rechte zu. Diese gesetzlichen Rechte
werden durch unsere im Folgenden dargestellte
Garantie nicht eingeschränkt.

PAP 20 A1 DE│AT│CH │ 11 ■
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte
bewahren Sie den Original-Kassenbon gut auf. Diese
Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum
dieses Produkts ein Material- oder Fabrikationsfeh-
ler auf, wird das Produkt von uns – nach unserer
Wahl – für Sie kostenlos repariert oder ersetzt. Diese
Garantieleistung setzt voraus, dass innerhalb der
Drei-Jahres-Frist das defekte Gerät und der Kauf-
beleg (Kassenbon) vorgelegt und schriftlich kurz
beschrieben wird, worin der Mangel besteht und
wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie gedeckt ist,
erhalten Sie das reparierte oder ein neues Produkt
zurück. Mit Reparatur oder Austausch des Produkts
beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht
verlängert. Dies gilt auch für ersetzte und reparierte
Teile. Eventuell schon beim Kauf vorhandene Schä-
den und Mängel müssen sofort nach dem Auspacken
gemeldet werden. Nach Ablauf der Garantiezeit
anfallende Reparaturen sind kostenpflichtig.

PAP 20 A1■ 12 │ DE│AT│CH
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien
sorgfältig produziert und vor Auslieferung gewissen-
haft geprüft.
Die Garantieleistung gilt für Material- oder Fabrika-
tionsfehler. Diese Garantie erstreckt sich nicht auf
Produktteile, die normaler Abnutzung ausgesetzt
sind und daher als Verschleißteile angesehen werden
können oder für Beschädigungen an zerbrechlichen
Teilen, z. B. Schalter, Akkus, Backformen oder Teile
die aus Glas gefertigt sind.
Diese Garantie verfällt, wenn das Produkt beschä-
digt, nicht sachgemäß benutzt oder gewartet wurde.
Für eine sachgemäße Benutzung des Produkts sind
alle in der Bedienungsanleitung aufgeführten Anwei-
sungen genau einzuhalten. Verwendungszwecke und
Handlungen, von denen in der Bedienungsanleitung
abgeraten oder vor denen gewarnt wird, sind unbe-
dingt zu vermeiden.
Das Produkt ist nur für den privaten und nicht für den
gewerblichen Gebrauch bestimmt. Bei missbräuch-
licher und unsachgemäßer Behandlung, Gewaltan-
wendung und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorgenommen
wurden, erlischt die Garantie.

PAP 20 A1 DE│AT│CH │ 13 ■
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung ihres Anliegens
zu gewährleisten, folgen Sie bitte den folgenden
Hinweisen:
■ Bitte halten Sie für alle Anfragen den Kassenbon
und die Artikelnummer (z. B. IAN 12345) als
Nachweis für den Kauf bereit.
■ Die Artikelnummer entnehmen Sie bitte dem
Typenschild, einer Gravur, auf dem Titelblatt ihrer
Anleitung (unten links) oder als Aufkleber auf der
Rück- oder Unterseite.
■ Sollten Funktionsfehler oder sonstige Mängel
auftreten, kontaktieren Sie zunächst die nachfol-
gend benannte Serviceabteilung telefonisch
oder per E-Mail.
■ Ein als defekt erfasstes Produkt können Sie dann
unter Beifügung des Kaufbelegs (Kassenbon) und
der Angabe, worin der Mangel besteht und wann
er aufgetreten ist, für Sie portofrei an die Ihnen
mitgeteilte Service-Anschrift übersenden.
Auf www.lidl-service.com können Sie diese
und viele weitere Handbücher, Produktvide-
os und Software herunterladen.

PAP 20 A1■ 14 │ DE│AT│CH
Service
Service Deutschland
Tel.: [phone] (Kostenfrei aus dem dt.
Festnetz/Mobilfunknetz)
E-Mail: k[email protected]
Service Österreich
Tel.: [phone] (0,15 EUR/Min.)
E-Mail: k[email protected]
Service Schweiz
Tel.: [phone] (0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: k[email protected]
IAN 283237
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine
Serviceanschrift ist. Kontaktieren Sie zunächst die
benannte Servicestelle.
KOMPERNASS HANDELS GMBH
BURGSTRASSE 21
44867 BOCHUM
GERMANY
www.kompernass.com

PAP 20 A1 DE│AT│CH │ 15 ■
Entsorgung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungsmate-
rialien sind nach umweltverträglichen und
entsorgungstechnischen Gesichtspunkten ausgewählt
und deshalb recyclebar.
Die Rückführung der Verpackung in den Materialkreis-
lauf spart Rohstoffe und verringert das Abfallaufkom-
men. Entsorgen Sie nicht mehr benötigte Verpackungs-
materialien gemäß den örtlich geltenden Vorschriften.
Werfen Sie Akkus nicht in den
Hausmüll!
Defekte oder verbrauchte Akkus müssen gemäß
Richtlinie 2006/66/EC recycelt werden. Geben Sie
Akku-Pack und/oder das Gerät über die angebote-
nen Sammeleinrichtungen zurück.
Über Entsorgungsmöglichkeiten für ausgediente Elek-
trowerkzeuge/Akku-Pack informieren Sie sich bitte
bei Ihrer Gemeinde- oder Stadtverwaltung.
