Einleitung
Herzlichen Glückwunsch zum Kauf Ihres
neuen Gerätes. Sie haben sich damit für
ein hochwertiges Gerät entschieden.
Dieses Gerät wurde während der Pro-
duktion auf Qualität geprüft und einer
Endkontrolle unterzogen. Die Funktionsfä-
higkeit Ihres Gerätes ist somit sichergestellt.
Es ist nicht auszuschließen, dass sich in
Einzelfällen am oder im Gerät bzw. in
Schlauchleitungen Restmengen von Wasser

Mangel oder Defekt und kein Grund zur
Besorgnis.
Die Betriebsanleitung ist Bestandteil
dieses Gerätes. Sie enthält wichtige
Hinweise für Sicherheit, Gebrauch und
Entsorgung. Machen Sie sich vor der Be-
nutzung des Gerätes mit allen Bedien- und
Sicherheitshinweisen vertraut. Benutzen Sie
das Gerät nur wie beschrieben und für die
angegebenen Einsatzbereiche. Bewahren
Sie die Betriebsanleitung gut auf und hän-
digen Sie alle Unterlagen bei Weitergabe
des Gerätes an Dritte mit aus.
Besondere Anweisungen
zum sicheren Betrieb
 
Kindern benutzt werden. Die
Reinigung und Wartung durch
den Benutzer darf nicht von
Kindern durchgeführt werden.
 
von der Stromversorgung, bevor
Sie es zusammenbauen, ausei-
nandernehmen oder reinigen.
 

Inhalt
Einleitung.....................................4
Besondere Anweisungen zum
sicheren Betrieb ...........................4
Bestimmungsgemäße
Verwendung ................................5
Allgemeine Beschreibung .............5
Lieferumfang.....................................5
Übersicht .........................................6
Funktionsbeschreibung.......................6
Technische Daten..........................6
Leistungsdaten ..................................6
Sicherheitshinweise......................6
Bildzeichen auf dem Gerät.................7
Bildzeichen in der Betriebsanleitung ....7
Allgemeine Sicherheitshinweise ..........7
Inbetriebnahme ...........................9
Aufstellen/Aufhängen........................9
Netzanschluss ................................10
Anschluss der Leitung.......................10
Funktion des Schwimmschalters
prüfen............................................10
Länge des Schwimmschalter-Kabels
einstellen........................................11
Manueller Betrieb............................11
Prüfungen vor Inbetriebnahme ..........12
Reinigung/Wartung/Lagerung ...12
Allgemeine Reinigungsarbeiten.........12
Pumpenfuß reinigen.........................12
Lagerung .......................................13
Entsorgung/Umweltschutz..........13
Garantie ....................................13
Reparatur-Service ......................15
Service-Center............................15
Importeur ..................................15
Ersatzteile/Zubehör ...................16
Fehlersuche................................16
Original-EG-
Konformitätserklärung.............105
Explosionszeichnung................113

5
DE
Betriebsanleitung nicht ausdrücklich zuge-
lassen wird, kann zu Schäden am Gerät
führen und eine ernsthafte Gefahr für den
Benutzer darstellen.
Die Pumpe ist nicht für den Dauerbetrieb
ausgelegt für den wir keine Garantie über-
nehmen.
Der Bediener oder Nutzer ist für Unfälle
oder Schäden an anderen Menschen oder
deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die
durch bestimmungswidrigen Gebrauch
oder falsche Bedienung verursacht wurden.
Allgemeine
Beschreibung
Die Abbildung der wichtigsten

Ausklappseite.
Lieferumfang
Packen Sie das Gerät aus und kontrollieren
Sie, ob es vollständig ist:
 
- Quick-Connect-Adapter
- Winkeladapter
- Reduzierstück
- 8 m Nylon-Zugseil
- Betriebsanleitung
Entsorgen Sie das Verpackungsmaterial
ordnungsgemäß.
Für das Anschließen des Schlau-
ches, siehe unter dem Kapitel „An-

eine Schlauchschelle und eine Säge. Das
Werkzeug ist nicht im Lieferumfang enthal-

Fachhandel erwerben.
sensorischen oder geistigen Fä-
higkeiten oder mangelnder Er-
fahrung und Kenntnis verwendet
werden, wenn sie beaufsichtigt
oder in die sichere Verwendung
des Geräts eingewiesen wurden
und die damit verbundenen Ge-
fahren verstehen.
 -
ser, so darf das Gerät nicht be-
trieben werden. Es besteht Ge-
fahr durch elektrischen Schlag.
 
eine Steckdose mit RCD (Resi-
dual Current Device) mit einem
Bemessungsfehlerstrom von
-

 -

von Schmiermitteln auftreten.
 -
weise im Kapitel „Reinigung/
Wartung/Lagerung“.
Bestimmungsgemäße
Verwendung

folgenden Pumpe genannt) ist eine Ent-

Wasser und Schmutzwasser (max. Partikel-


-
pumpen von Becken und Behältern, zum
-
serentnahme aus Brunnen und Schächten.
Dieses Gerät ist nicht zur gewerblichen
Nutzung geeignet. Bei gewerblichem Ein-
satz erlischt die Garantie.
Jede andere Verwendung, die in dieser

6
DE

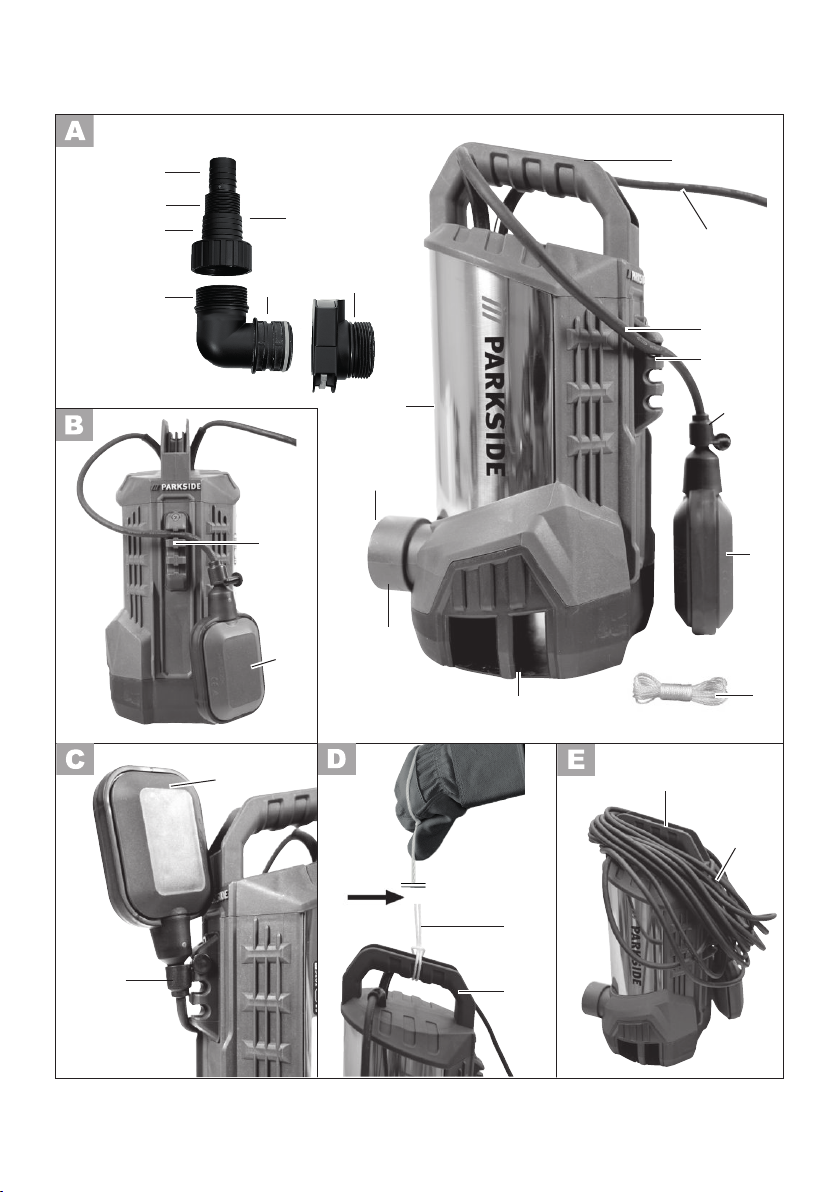

Übersicht
1 Griff
2 Netzanschlussleitung
3 Schwimmschalter-Kabel
4 Schwimmschalter-

5 Halterung, Schwimmschalter-
  
6 Schwimmschalter
7 Pumpenfuß
8 Pumpenausgang
9 Pumpengehäuse
10 Quick-Connect-Adapter
11 Winkeladapter mit
Quick-Connect-Anschluss
12 Reduzierstück
13 Nylon-Zugseil
Funktionsbeschreibung
Das Gerät besitzt ein Edelstahl-Gehäuse,
einen stabilen Ansaugfuß und eine rost-
freie Motorwelle. Die Pumpe ist mit einer
Schwimmerschaltung ausgestattet, die das
Gerät wasserstandsabhängig automatisch
ein- oder ausschaltet.
-
tor vor Überlastung.
Die Funktion der Bedienteile entnehmen Sie
bitte den nachfolgenden Beschreibungen.
Technische Daten
Schmutzwasser-
Tauchpumpe .............PTPS 1100 B2
Bemessungsspannung
(U) ........230 V~ (Wechselstrom), 50 Hz
Bemessungsaufnahme
(Anschlussleistung) (P)................ 1100 W

(Q max)................................ 20000 l/h
 .......... 9 m
......................... 7 m
Maximale Wassertemperatur
 ........................................ 
Schlauchanschluss......................1", 1¼"
(25 mm, 33 mm)
Anschluss für Hahnstück mit Innengewinde
am Winkeladapter ....G 1½" (47,8 mm)
am Schlauch-Adapter ...G 1" (33,3 mm)
 .........35 mm
 .......... ca. 520 mm
 ......... ca. 230 mm

beim Ansaugen...............................9 cm
Länge Netzanschlussleitung............. 10 m
 ................ 5,5 kg
Schutzklasse.........................................I
Schutzart.........................................IPX8
Die Messung der maximalen Leistung er-
folgt bei geradem, direktem Ausgang.
Der Winkeladapter kann die Leistung
reduzieren.

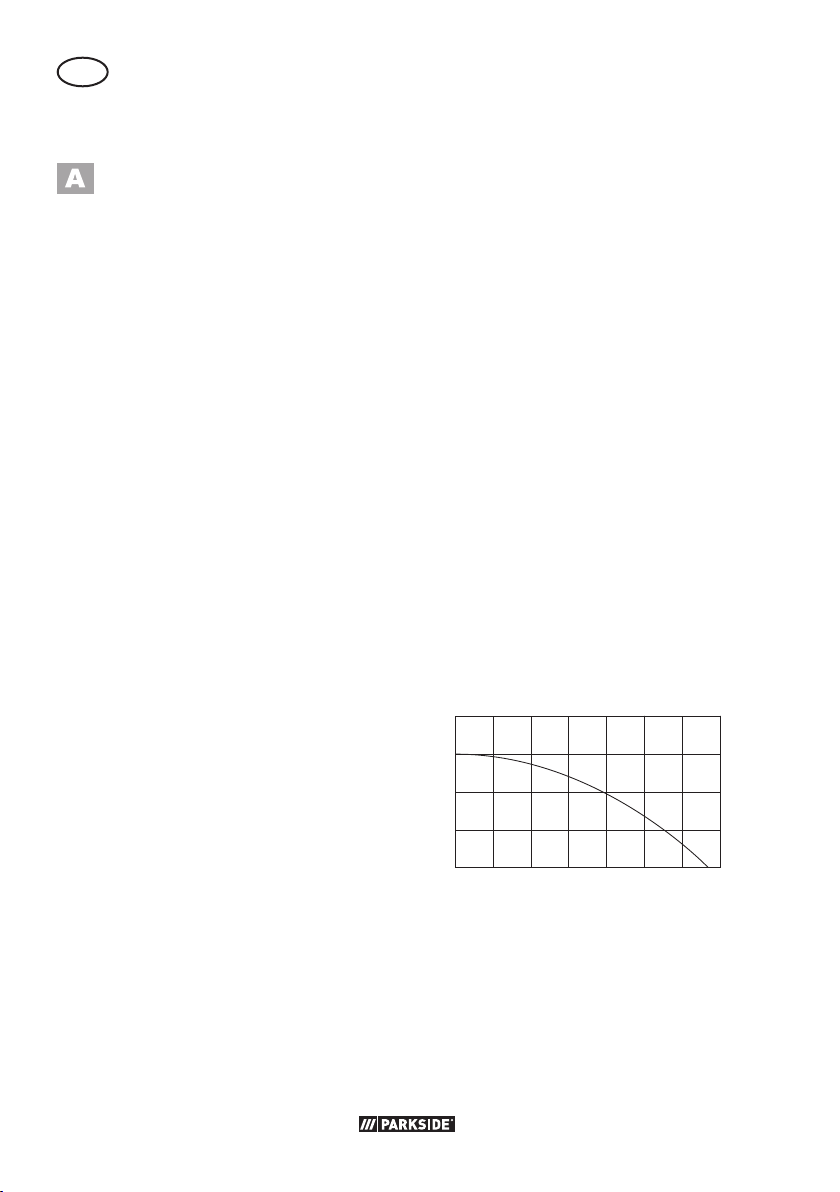

Leistungsdaten


3000 6000 9000 12000 15000 18000 21000
0
3
6
9
12
m
l/h
Sicherheitshinweise
Dieser Abschnitt behandelt die
grundlegenden Sicherheitsvorschrif-
ten bei der Arbeit mit der Pumpe.

7
DE
Bildzeichen auf dem Gerät
Achtung! Nicht für reines
Sandwasser geeignet!
 
Pumpe vermeiden!
Überhitzungsgefahr!
Machen Sie sich vor der
Arbeit mit allen Bedienele-
menten gut vertraut, insbe-
sondere mit Funktionen und
Wirkungsweisen. Fragen Sie
ggf. eine Fachkraft.
Lesen und beachten Sie die
-
triebsanleitung!
Achtung! Ziehen Sie bei
Beschädigung oder Durch-
schneiden der Netzanschlus-
sleitung sofort den Netz-
stecker aus der Steckdose.
 
Verbrennungsgefahr!
7 m 
 
in den Hausmüll.
Bildzeichen in der
Betriebsanleitung
Gefahrenzeichen mit
Angaben zur Verhütung
von Personen- oder
Sachschäden
Gebotszeichen mit Angaben
zur Verhütung von Schäden
Netzstecker ziehen
Hinweiszeichen mit
Informationen zum besseren
Umgang mit dem Gerät
Allgemeine
Sicherheitshinweise
Arbeiten mit dem Gerät:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen:
 -
sanleitung nicht vertraut sind,
dürfen das Gerät nicht benut-
zen. Örtliche Bestimmungen

Bedienungsperson festlegen.
 -
gen elektrischen Schlag festes
Schuhwerk.
 -
nahmen, um Kinder vom lau-
fenden Gerät fernzuhalten. Es
besteht Verletzungsgefahr.
 
in der Nähe von entzündbaren
Flüssigkeiten oder Gasen. Bei
Nichtbeachtung besteht Brand-
oder Explosionsgefahr.
 
einem trockenen Ort und außer-
halb der Reichweite von Kin-
dern auf.
Vorsicht! So vermeiden Sie
Geräteschäden und eventuell
daraus resultierende Perso-
nenschäden:

8
DE

nicht in Gartenteichen mit Fisch-
-
zen ein.
 
Sie das Gerät nicht an der
Netzanschlussleitung oder am
Schlauch.
 

 

Umbauten am Gerät durch.
 -
gung/Wartung/Lagerung“ bitte
die Hinweise in der Betriebsan-
leitung. Alle darüberhinausge-
henden Maßnahmen, insbeson-
dere das Öffnen des Gerätes,
sind von einer Elektrofachkraft
auszuführen. Wenden Sie sich
im Reparaturfall immer an unser
Service-Center.
Elektrische Sicherheit:
Vorsicht: So vermeiden Sie
Unfälle und Verletzungen
durch elektrischen Schlag:
 
nach dem Aufstellen der Netz-
stecker frei zugänglich sein.
 -
trieb nehmen, lassen Sie, bei Un-
sicherheit, fachmännisch prüfen:
- Erdung, Nullung, Fehlerstrom-
schutzschaltung muss den Si-
cherheitsvorschriften der Ener-
gie-Versorgungsunternehmen
entsprechen und einwandfrei
funktionieren,
- Schutz der elektrischen Steck-
 

Sandwasser), ätzenden, brenn-

oder explosiven Flüssigkeiten,
Salzwasser, Reinigungsmitteln
und Lebensmitteln ist nicht


nicht überschreiten. Eine Nicht-
beachtung kann zu Schäden am
Gerät führen und eine Gefahr
für den Benutzer darstellen.
 
beschädigten, unvollständigen
oder ohne die Zustimmung des
Herstellers umgebauten Gerät.
Lassen Sie vor Inbetriebnahme
durch einen Fachmann prüfen,
dass die geforderten, elektri-
schen Schutzmaßnahmen vor-
handen sind.
 
während des Betriebs, um au-
tomatisches Abschalten oder
-
zeitig zu erkennen. Prüfen Sie
regelmäßig die Funktion des
Schwimmschalters (siehe Kapitel
„Inbetriebnahme“). Bei Nicht-

und Haftungsansprüche.
 
Pumpe nicht zum Dauerbetrieb
-
tenteichen) geeignet ist. Prüfen
Sie das Gerät regelmäßig auf
einwandfreie Funktion.
 -
rät Schmiermittel zum Einsatz
-

Verschmutzungen verursachen

9
DE
verbindungen vor Nässe.
 
die Steckverbindungen im über-
-
gen. Gefahr durch elektrischen
Schlag.
 
Netzspannung mit den Anga-
-
stimmt.
 
entsprechend der nationalen
Vorschriften aus.
 
Gerät, Netzanschlussleitung
und Netzstecker auf Beschädi-
gungen. Defekte Netzanschlus-
sleitungen dürfen nicht repariert
werden, sondern müssen gegen
neue ausgetauscht werden. Las-
sen Sie Schäden an Ihrem Gerät
von einem autorisierten Fach-
mann beseitigen.
 -
schlussleitung nicht, um den
Netzstecker aus der Steckdose
zu ziehen. Schützen Sie die
Netzanschlussleitung vor Hitze,
Öl und scharfen Kanten.
 
Gerät nicht an der Netzan-
schlussleitung.
 -
rungskabel, die spritzwasserge-
schützt und für den Gebrauch im
Freien bestimmt sind. Rollen Sie
eine Kabeltrommel vor Gebrauch
immer ganz ab. Überprüfen Sie
das Kabel auf Schäden.
 
am Gerät, bei Undichtigkeiten
im Wassersystem, in Arbeitspau-
sen und bei Nichtgebrauch den
Netzstecker aus der Steckdose.
 
keinen geringeren Querschnitt
besitzen als Gummischlauch-
leitungen mit der Bezeichnung
H07RN8-F. Die Leitungslänge
muss mindestens 10 m betra-
gen. Der Litzenquerschnitt des
Verlängerungskabels muss min-
2betragen.

entsprechend den nationalen
Vorschriften aus.
Inbetriebnahme
Aufstellen/Aufhängen
 -
destens die Abmessungen von

der Schwimmschalter ( 6) frei bewe-
gen kann.
  1)
aufgehängt werden oder auf den
Schachtboden gestellt werden.
Zum Aufhängen und/oder Herauszie-
-
ferumfang enthaltene Nylon-Zugseil
(13) verwenden.
Zur sicheren Aufhängung fädeln Sie
das Nylon-Zugseil ( 13) durch den
Griff ( 1) siehe Bild .
Hängen Sie das Gerät niemals am
Schlauch auf.
Achten Sie darauf, das Ge-
rät auf keinen Fall an der
Netzanschlussleitung zu hal-
ten oder aufzuhängen. Es be-
steht die Gefahr eines Strom-
schlages durch beschädigte
Netzanschlussleitungen.

10
DE
Achten Sie darauf, dass sich am
Schachtboden im Laufe der Zeit
Schmutz und Sand ansammeln
kann, der die Pumpe beschädigen

auf einen Ziegelstein zu stellen.
Bei zu geringem Wasserspiegel

Schlamm schnell eintrocknen und
die Pumpe am Anlaufen hindern.
Netzanschluss
Die von Ihnen erworbene Pumpe ist bereits
mit einem Schutzkontaktstecker versehen.
Die Pumpe ist bestimmt für den Anschluss
an eine Steckdose mit RCD (Residual

Anschluss der Leitung
Die Installation der Pumpe erfolgt
- entweder mit fester Rohrleitung
 
1. Schrauben Sie den Quick-Connect-
Adapter (10) auf den Pumpenaus-

2. Drücken Sie die rote Entriegelungs-
taste am Quick-Connect-Adapter (10)
und schieben Sie den Winkeladapter
mit Quick-Connect-Anschluss (11) in
den Quick-Connect-Adapter (10) ein.
Lassen Sie die rote Entriegelungstaste
wieder los.
3. Schrauben Sie das Reduzierstück (12)
auf den Winkeladapter mit Quick-Con-
nect-Anschluss (11).
4. Stülpen Sie den Schlauch über das
Reduzierstück (12) und befestigen
Sie ihn mit einer Schlauchschelle.
Oder verwenden Sie eine Schraub-
verbindung am Winkeladapter mit
Quick-Connect-Anschluss (11) bzw.

Ausgang mit 1½ "-Innengewinde an
der Pumpe zum Anschluss des
Winkeladapters mit Quick-Connect-
Adapters (10) oder zum direkten
Anschluss eines Schlauches mit

Ausgang mit G 1½ "-Außengewinde
am Winkeladapter mit Quick-Con-
nect-Anschluss (11) zum Anschluss
des Reduzierstücks (12) oder einer

Ausgang am Reduzierstück (12) zum
Anschluss eines G 1¼"-Schlauches
als Klemmverbindung (Befestigung mit
-

Ausgang mit 1“-Außengewinde am
Reduzierstück (12) zum Anschluss einer
1“-Schraubverbindung. Schneiden Sie
-

Ausgang mit 1" am Reduzierstück (12)
zum Anschluss eines 1"-Schlauches
als Klemmverbindung (Befestigung mit
Schlauchschelle).
Achten Sie darauf, dass bei Ver-
wendung des Reduzierstückes 

-
sonsten das Reduzierstück und der

Funktion des
Schwimmschalters
prüfen
Der Schwimmschalter (6) ist so eingestellt,
-
lich ist.

11
DE
Bei stationärer Installation muss die
Funktion des Schwimmschalters (6)
regelmäßig (spätestens alle drei
Monate) überprüft werden.
Der Ein- bzw. Ausschaltpunkt des
Schwimmschalters (6) kann in drei Raster-
stufen eingestellt werden:


Überprüfen Sie den
Schwimmschalter (6):
- Er muss so positioniert sein, dass er sich
frei heben und senken kann. Die Schalt-
-
he „Aus“ müssen leicht erreicht werden

Prüfen Sie dies, indem Sie die Pumpe in
ein Gefäß, gefüllt mit Wasser, stellen und

vorsichtig hochheben und anschließend

ob die Pumpe sich ein- bzw. ausschaltet.
Gefahr des Trockenlaufens
der Pumpe.
- Achten Sie auch darauf, dass der Ab-
stand zwischen dem Schwimmschalter
-
raster (4) nicht zu gering ist. Bei zu ge-
ringem Abstand wird die einwandfreie
Funktion nicht gewährleistet.
- Achten Sie bei der Einstellung darauf,
dass der Schwimmschalter (6) nicht vor
dem Ausschalten der Pumpe den Boden
berührt.
Länge des
Schwimmschalter-Kabels
einstellen

-
raster (4).
Schwimmschalter-Kabel (3) zu kurz
eingestellt
 
(3) am Schwimmschalter (6) länger.
Schwimmschalter-Kabel (3) zu lang
eingestellt
 -

dass der Schwimmschalter (6) sich frei
heben und senken kann.
Manueller Betrieb
Im manuellen Betrieb schaltet die Pumpe
nicht automatisch ab, da der Schwimm-
schalter (6) überbrückt ist.
Positionieren Sie den Schwimmschalter (6)
mit der Halterung (5) senkrecht nach oben

(4).
Beobachten Sie die Pumpe im ma-
nuellen Betrieb ständig. Schalten
Sie sofort die Pumpe aus (Netz-
stecker ziehen), wenn kein Wasser
mehr gepumpt wird. Es besteht die
Gefahr von Beschädigungen, wenn
die Pumpe trocken läuft.

12
DE
Prüfungen vor
Inbetriebnahme
 
Schachtboden steht oder sicher aufge-
hängt ist.
 
Ziegelstein und nicht direkt auf den
Schachtboden. So vermeiden Sie bei
einer Verschmutzung am Schachtboden
eine Beschädigung der Pumpe.
 -
gemäß angebracht wurde.
 
läuft (Schwimmschalter richtig einstel-
-

und Haftungsansprüche.
 -
sche Anschluss 230 V~ 50 Hz beträgt.
 
Zustand der elektrischen Steckdose und
dass diese ausreichend abgesichert ist

 
Feuchtigkeit oder Wasser an den
Netzanschluss kommen kann. Es be-
steht die Gefahr eines Stromschlages.
 -
nahme muss 90 mm betragen.
Reinigung/Wartung/
Lagerung
-
mäßig. Dadurch werden seine Leistungs-
fähigkeit und eine lange Lebensdauer
gewährleistet.
Lassen Sie Arbeiten, die nicht in
dieser Betriebsanleitung beschrie-
ben sind, von unserem Service-Cen-
ter durchführen. Verwenden Sie nur
Originalteile. So vermeiden Sie Ge-
räteschäden und eventuell daraus
resultierende Personenschäden.
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker.
Es besteht die Gefahr eines Strom-
schlages oder Verletzungsgefahr

Allgemeine
Reinigungsarbeiten
 

Gebrauch mit klarem Wasser.
 
die Funktion des Schwimmschalters
(6) regelmäßig (spätestens alle drei
Monate).
 
Partikel, die sich im Pumpengehäuse
eventuell festgesetzt haben, mit einem
Wasserstrahl.
 
Ablagerungen mit klarem Wasser.
 -
mäßig von Schlamm und reinigen Sie
auch die Schachtwände.
 
Zeitraum nicht benutzt haben, dann
muss die Pumpe nach dem letzten
Einsatz und vor Neueinsatz gründlich
gereinigt werden. Infolge von Ablage-
rungen und Rückständen kann es sonst
zu Anlaufschwierigkeiten kommen.
Pumpenfuß reinigen
Ziehen Sie vor allen Arbeiten an
dem Gerät den Netzstecker. Es be-
steht die Gefahr eines Stromschla-
ges oder Verletzungsgefahr durch


13
DE
Verunreinigungen an der Pumpenunterseite

werden.
Alle darüberhinausgehenden Maßnahmen,
insbesondere das Öffnen der Pumpe, sind
von einer Elektrofachkraft auszuführen.
Wenden Sie sich im Reparaturfall immer
an unser Service-Center.
Lagerung
 
trocken und außerhalb der Reichweite
von Kindern auf.
 
Reduzierstück ( 12), den Winkel-
adapter mit Quick-Connect-Anschluss
(11) und den Quick-Connect-
Adapter ( 10) ab.
 

diese über den Griff (1). Siehe Abbil-
dung .
Entsorgung/
Umweltschutz
-
packung einer umweltgerechten Wieder-
verwertung zu.
 
Hausmüll.
Richtlinie 2012/19/EU über Elektro- und
Elektronik-Altgeräte: Verbrauchte Elektroge-
räte müssen getrennt gesammelt und einer
umweltgerechten Wiederverwertung zuge-
führt werden.
-


-
ben,
-
rücksenden.
Nicht betroffen sind den Altgeräten bei-

Elektrobestandteile.
Zusätzliche Entsorgungshinweise für
Deutschland:Das Symbol der durchgestri-
chenen Mülltonne bedeutet, dass dieses
Gerät am Ende der Nutzungszeit nicht
über den Haushaltsmüll entsorgt werden
darf. Das Gerät ist bei eingerichteten
-
gungsbetrieben abzugeben. Zudem sind
Vertreiber von Elektro- und Elektronikgerä-
ten sowie Vertreiber von Lebensmitteln zur


Filialen und Märkten an. Rückgabe und
Entsorgung sind für Sie kostenfrei.
Beim Kauf eines Neugerätes haben Sie
das Recht, ein entsprechendes Altgerät un-
entgeltlich zurückzugeben.

unabhängig vom Kauf eines Neugerätes,
unentgeltlich (bis zu drei) Altgeräte abzu-

25 cm sind.
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde,
Sie erhalten auf dieses Gerät 3 Jahre Ga-
rantie ab Kaufdatum.
Im Falle von Mängeln dieses Gerätes
stehen Ihnen gegen den Verkäufer des
Gerätes gesetzliche Rechte zu. Diese
gesetzlichen Rechte werden durch unsere
im Folgenden dargestellte Garantie nicht
eingeschränkt.

14
DE
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufda-
tum. Bitte bewahren Sie den Originalkas-
senbon gut auf. Diese Unterlage wird als


Kaufdatum dieses Gerätes ein Material-
oder Fabrikationsfehler auf, wird das Ge-
rät von uns – nach unserer Wahl – für Sie
kostenlos repariert oder ersetzt. Diese Ga-
rantieleistung setzt voraus, dass innerhalb
der Drei-Jahres-Frist das defekte Gerät und
der Kaufbeleg (Kassenbon) vorgelegt und
schriftlich kurz beschrieben wird, worin der
Mangel besteht und wann er aufgetreten
ist.
Wenn der Defekt von unserer Garantie ge-
deckt ist, erhalten Sie das reparierte oder
ein neues Gerät zurück. Mit Reparatur
oder Austausch des Gerätes beginnt kein
neuer Garantiezeitraum.
Garantiezeit und gesetzliche
Mängelansprüche
Die Garantiezeit wird durch die Gewähr-
leistung nicht verlängert. Dies gilt auch

schon beim Kauf vorhandene Schäden
und Mängel müssen sofort nach dem Aus-
packen gemeldet werden. Nach Ablauf
der Garantiezeit anfallende Reparaturen

Garantieumfang
Das Gerät wurde nach strengen Qualitäts-
richtlinien sorgfältig produziert und vor
Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder
Fabrikationsfehler. Diese Garantie erstreckt
sich nicht auf Geräteteile, die normaler
Abnutzung ausgesetzt sind und daher als

Anschlusswinkel-Set) oder für Beschä-

Schalter).
Diese Garantie verfällt, wenn das Gerät
beschädigt, nicht sachgemäß benutzt oder
nicht gewartet wurde. Für eine sachge-
mäße Benutzung des Gerätes sind alle in
der Betriebsanleitung aufgeführten Anwei-
sungen genau einzuhalten. Verwendungs-
zwecke und Handlungen, von denen in
der Betriebsanleitung abgeraten oder vor
denen gewarnt wird, sind unbedingt zu
vermeiden.
Das Gerät ist lediglich für den privaten
und nicht für den gewerblichen Gebrauch
bestimmt. Bei missbräuchlicher und unsach-
gemäßer Behandlung, Gewaltanwendung
und bei Eingriffen, die nicht von unserer
autorisierten Service-Niederlassung vorge-
nommen wurden, erlischt die Garantie.
Es besteht insbesondere kein Garantiean-
-
terialien (Sand, Steine) oder aggressiven
Flüssigkeiten, da dadurch Dichtungen, Lauf-

werden.
Achtung:-
rungspumpen. Die Konstruktion einer
-



nicht geeignet als Bewässerungspumpen


-
lischt der Garantieanspruch.
Der Garantieanspruch erlischt auch beim

oder bei Beschädigungen, die durch Hal-
ten oder Aufhängen an der Netzanschlus-
-
pen dürfen nicht trocken laufen oder Frost
ausgesetzt werden.

15
DE
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anlie-
gens zu gewährleisten, folgen Sie bitte den
folgenden Hinweisen:
 
-
-
weis für den Kauf bereit.
 

 
Mängel auftreten, kontaktieren Sie
zunächst die nachfolgend benannte
Serviceabteilung telefonisch oder per
E-Mail. Sie erhalten dann weitere In-
formationen über die Abwicklung Ihrer
Reklamation.
 
Sie, nach Rücksprache mit unserem
Kundenservice, unter Beifügung des
Kaufbelegs (Kassenbons) und der
Angabe, worin der Mangel besteht
und wann er aufgetreten ist, für Sie
portofrei an die Ihnen mitgeteilte
Service-Anschrift übersenden. Um An-
nahmeprobleme und Zusatzkosten zu
vermeiden, benutzen Sie unbedingt nur
die Adresse, die Ihnen mitgeteilt wird.
Stellen Sie sicher, dass der Versand
nicht unfrei, per Sperrgut, Express oder
sonstiger Sonderfracht erfolgt. Senden
Sie das Gerät bitte inkl. aller beim Kauf

sorgen Sie für eine ausreichend sichere

Reparatur-Service
die nicht der Ga-
rantie unterliegen, gegen Berechnung von
unserer Service-Niederlassung durchführen
lassen. Sie erstellt Ihnen gerne einen Kos-
tenvoranschlag.

ausreichend verpackt und frankiert einge-
sandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gerei-
nigt und mit Hinweis auf den Defekt an
unsere Service-Niederlassung.
Nicht angenommen werden unfrei, per
Sperrgut, Express oder mit sonstiger Son-
derfracht, eingeschickte Geräte.
Die Entsorgung Ihrer defekten, eingesende-
ten Geräte führen wir kostenlos durch.
Service-Center
DE Service
Deutschland

deutschen Fest- und Mobilfunknetz)

IAN 373774_2204
Importeur
Bitte beachten Sie, dass die folgende
Anschrift keine Serviceanschrift ist.
Kontaktieren Sie zunächst das oben
genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
D-63762 Großostheim

www.grizzlytools.de

16
DE
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter
www.grizzlytools.shop
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das
Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“
(siehe Seite 15).
Pos. Bezeichnung Artikel-Nr.
10/11/12 Anschlusswinkel-Set 91110114
13 8 m Nylon-Zugseil 79300311
Fehlersuche
Problem Mögliche Ursache Fehlerbehebung
Pumpe läuft nicht
an
Netzspannung fehlt Steckdose, Netzanschlussleitung, Leitung, Netzstecker prüfen, ggf.
Reparatur durch Elektrofachmann
Schwimmschalter ( 6)
schaltet nicht 
Stellung bringen

nicht
Pumpenleistung verringert durch
stark verschmutzte und schmir-
gelnde Wasserbeimengungen
Pumpe reinigen und ggf.
Verschleißteile ersetzen
Pumpe schaltet
nicht aus Schwimmschalter ( 6) kann
nicht absinken Pumpe auf dem Schachtboden
richtig aufstellen

ungenügend
Pumpenleistung verringert durch
stark verschmutzte und schmir-
gelnde Wasserbeimengungen
Pumpe reinigen und ggf.
Verschleißteile ersetzen
Pumpe schaltet
nach kurzer Lauf-
zeit ab
Motorschutz schaltet die Pumpe
wegen zu starker Wasserver-
schmutzung ab
Netzstecker ziehen und Pumpe
sowie Schacht reinigen
Wassertemperatur zu hoch,
Motorschutz schaltet Gerät ab  

17
GB
Introduction
Congratulations on the purchase of your
new device. With it, you have chosen a
high quality product.
During production, this equipment has


your equipment is therefore guaranteed. It
cannot be ruled out that residual quantities
of water or lubricants will remain on or in
the equipment/hose lines in isolated cases.
-
sents no cause for concern.


important information on safety,
use and disposal.
Before using the product, familiarise your-
self with all of the operating and safety
instructions. Use the product only as de-

Keep this manual safely and in the event
that the product is passed on, hand over
all documents to the third party.
Special instructions for
safe operating
 
with impaired physical, sensory
or mental capabilities or lack of
experience and knowledge if
they have been given supervi-
sion or instruction concerning
use of the device in a safe way
and understand the hazards in-
volved.
 
children. Cleaning and mainte-
nance must not be carried out
by children.
Content
Introduction ...............................17
Special instructions for safe
operating...................................17
Areas of Application ..................18
General Description....................18
Scope of Delivery............................18
Functional description......................18
Overview.......................................19
Technical Data............................19
Performance data............................19
Notes on Safety .........................19
Symbols in the manual.....................19
Symbols on the equipment ...............20
General notes on safety...................20
Initial Operation.........................22
Positioning/Hanging .......................22
Mains Connection...........................22
Connecting the Pressure Line.............22
 ...........23

cable.............................................24
Manual mode.................................24
Operational start-up ........................24
Cleaning/Maintenance/Storage..24
General cleaning instructions............24
Clean foot part ...............................25
Storage..........................................25
Waste Disposal/Environmental
Protection ..................................25
Guarantee .................................25
Repair Service............................27
Service-Center............................27
Importer ....................................27
Troubleshooting .........................28
Replacement parts/Accessories ..28
Translation of the original
EC declaration of conformity ....106
Exploded Drawing ...................113

18
GB

damages caused by use other than for
which the equipment is intended or by in-
correct operation.
General Description
-
tant functional elements can be
found on the foldout side.
Scope of Delivery
Carefully unpack the appliance and check
that it is complete.
- Submersible sewage pump
- Quick-connect adapter
- Angle adapter
- Reducer
- 8 m nylon cord
- Instruction Manual
Dispose of the packaging material correctly.
You need a hose clamp and a saw
when connecting the hose (see un-


from specialist dealers.
Functional description

stainless steel casing, a stable suction foot

-
cally switches the equipment on or off.

thermal safety switch.
Please refer to the following descriptions
for the function of the operating parts.
 
from the power supply before
assembling, disassembling or
cleaning it.
 -
ated if there are people in the

shock.
 
a socket with a RCD (Residual
Current Device) with a rated

minimum fuse 6 amperes.
 
occur when the lubricant leaks
out.
 
section on “Maintenance and
cleaning”.
Areas of Application

drainage pump and designed for trans-
porting water and sewage water (max.
particle size 35 mm) up to a temperature

It is suitable e.g. for pumping around and
pumping out basins and containers, for
-

equipment is not suitable for industrial use.
Industrial use will invalidate the guarantee.
Any other use, not expressly authorised in
these instructions, may cause damage to
the equipment and represent a serious risk
for the user.

operation, for which we do not assume
any guarantee.
-
cidents or damage to other people or their
property.

19
GB
Overview
1 Handle
2 Power cord
3 Float switch cable
4 Float switch height grid
  

6 Float switch
7 Pump foot
8 Pump outlet
9 Pump housing
10 Quick-connect adapter
11 Angle adapter with
quick-connect connector
12 Reducer piece
13 Nylon traction rope
Technical Data
Dirt Water
Submersible Pump...............PTPS 1100 B2
Rated voltage
(U) ....230 V~ (Alternating current), 50 Hz
Rated power input/
Power consumption (P)............... 1100 W
Max. discharge rate (Q max) .. 20000 l/h
Max. discharge head (H max)........... 9 m
Max. depth of immersion .................. 7 m
 ..... 
Hose connection........................1“, 1 ¼“,
(25 mm, 33 mm)

on the angle adaptor...G 1 ½“ (47,8 mm)
on the hose adaptor. .......G 1“ (33,3 mm)
Max. foreign body size.................35 mm
Switching point level:
ON...........................approx. 520 mm
OFF...........................approx. 230 mm
Minimum water level
while suctioningn ............................9 cm
Mains cable .................................. 10 m
Weight (incl. accessories).............. 5.5 kg
Safety class ..........................................I
Degree of protection.........................IPX8
The maximum performance is measured
with a straight, direct outlet ow. The angle
piece and backow valve may reduce per-
formance.
Performance data
discharge rate (l/h)
discharge head (m)
3000 6000 9000 12000 15000 18000 21000
0
3
6
9
12
m
l/h
Notes on Safety

safety regulations for working with
the equipment.
Symbols in the manual
Warning symbols with
information on damage
and injury prevention.
Instruction symbols with infor-
mation on preventing dam-
age.
Pull out the mains plug.
Help symbols with informa-
tion on improving tool han-
dling.

20
GB
Symbols on the equipment
Caution! Not suitable for wa-
ter with a high sand content!
Caution! Avoid dry running
of the pump! Danger of over-
heating!
Before beginning work, fa-
miliarise yourself thoroughly
with all the operating ele-
ments, particularly with how
they function and operate.
Ask a specialist if necessary.
Read and follow the operat-
ing instructions provided for
the device!
Attention: Remove the plug
from the socket as soon as
the power lead is damaged
or cut.
Caution! Hot surface! Risk of

7 m
Greatest possible operating
immersion depth.
Electric appliances should
not be disposed of in the do-
mestic garbage.
General notes on safety
Working with the equipment:
Caution: to avoid accidents

 
with the operating instructions
are not permitted to use the
equipment. Local regulations or
bylaws may determine the mini-
mum age for using the device.
 
against electric shock.
 
water, do not operate the equip-
ment. Risk of electric shock!
 
keep children away from the
equipment whilst it is running.

 

gases. Non-observance will re-

 
place and out of reach of chil-
dren.
 
the equipment and any pos-

from this:
 -
sive, abrasive (grinding effect,
e.g. sandwater), corrosive, com-
bustible (e.g. motor fuels) or ex-
plosive liquids, salt water, clean-
ing agents and foodstuffs is not

the liquid being transported

observance can lead to device
damage and create a risk for
the user.
 
incomplete equipment, or with
equipment that has been con-
verted without the approval of
the manufacturer. Before initial
operation, have a specialist
check that the required electri-
