Paton ProTIG-200 User manual

PATON ProTIG DC TIG/MMA - 2 -
УКРАЇНСЬКА
ЗМІСТ
1. ЗАГАЛЬНІ ПОЛОЖЕННЯ
3
2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
4
3. ПОЗНАЧЕННЯ ЕЛЕМЕНТІВ УПРАВЛІННЯ, НАЛАШТУВАННЯ
АПАРАТА
5
3.1 Позначення параметрів всіх режимів зварювання
9
3.2 Скидання налаштувань апарату до заводських
9
3.3 Вибір мови інтерфейсу
9
4. РУЧНЕ ДУГОВЕ ЗВАРЮВАННЯ НЕПЛАВКИМ ЕЛЕКТРОДОМ У
СЕРЕДОВИЩІ ІНЕРТНИХ ГАЗІВ (TIG AC/DC)
10
4.1 Циклограма зварювання TIG AC
10
4.2 Циклограма зварювання TIG DC
13
4.3 Функція підпалу дуги TIG Lift
16
4.4 Функція Double Pulse
17
4.5 Режим зварювання SPOT
17
4.6 Режим зварювання TIG MIX
18
4.7 Робота апарату з педаллю в режимах TIG AC та TIG DC
18
4.8 Функція дистанційного управління зварювальним струмом
18
5. РУЧНЕ ДУГОВЕ ЗВАРЮВАННЯ ПОКРИТИМ ЕЛЕКТРОДОМ (MMA)
19
5.1 Циклограма режиму зварювання покритим електродом ММА
19
5.2 Функція зварювання покритим електродом змінним струмом
ММА АС
20
6. ВВЕДЕННЯ В ЕКСПЛУАТАЦІЮ
21
6.1 Використання згідно з призначенням
21
6.2 Вимога до розміщення
21
6.3 Підключення до мережі
21
6.4 Підключення мережевого штекера
21
7. ДОГЛЯД ТА ТЕХНІЧНЕ ОБСЛУГОВУВАННЯ
22
8. ПРАВИЛА ЗБЕРІГАННЯ
22
9. ТРАНСПОРТУВАННЯ
22
10. ТЕХНІЧНІ ДАНІ
22
11. КОМПЛЕКТ ПОСТАВКИ
23
12. ПРАВИЛА З ТЕХНІКИ БЕЗПЕКИ
23
13. ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ
25

- 3 - PATON ProTIG DC TIG/MMA
1. ЗАГАЛЬНІ ПОЛОЖЕННЯ
Аргонодуговой інвертор PATON ProTIG-200/315-400V AC/DC призначений для
дугового зварювання в режимах:
- TIG AC/ DC (змінний/постійний струм);
- TIG MIX (змінний та постійний струм);
- ММА AC /DC (змінний/постійний струм);
- SPOT AC /DC (змінний/постійний струм).
Це найкраща пропозиція для зварювання постійним і змінним струмом
широкого спектру матеріалів: алюмінію, алюмінієвих сплавів (режим TIG AC), деталей
і матеріалів зі сталі, кольорових металів і мідних сплавів (режим TIG DC). Апарат також
можна використовувати для зварювання точками (режим SPOT) та штучними
покритими електродами (режим ММА). Інвертор забезпечує відмінний підпал й
постійну стабільну дугу, якісний зварний шов та легкість експлуатації.
Основні переваги:
1. Контактний і безконтактний (вбудований осцилятор) підпал дуги.
2. Запам'ятовування до 10 режимів зварювання налаштованих користувачем.
3. 2-тактний та 4-тактний режим роботи кнопки на пальнику (2Т/4Т).
4. Підтримка педалі для плавного регулювання струму зварювання.
5. Функція PULSE у режимах TIG AC/DC та MMA.
6. Функції TIG Lift, Double Pulse та Remote Control для аргонодугового
зварювання (TIG).
7. Підвищена надійність апарата в умовах запиленого виробництва.
8. Наявність режиму точкового (холодного) зварювання – SPOT.
9. Система теплового захисту на всіх ключових вузлах апарату.
10. Вся електроніка в апараті просочена двома шарами високоякісного лаку, який
забезпечує надійність виробу протягом усього терміну служби;
11. Плавне регулювання параметрів зварювання;
12. Стабілізація горіння дуги в режимах TIG АС/DC.
13. Адаптивне управління вентилятором, швидкість обертання залежить від
температури апарата.
14. Сучасний цифровий інтерфейс із рідкокристалічним кольоровим дисплеєм,
який дозволяє зручно налаштовувати апарат на режим зварювання.
15. Підтримка трьох мов інтерфейсу:
- українська;
- англійська;
- російська.
2. ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

PATON ProTIG DC TIG/MMA - 4 -
Основні характеристики
ProTIG-200
ProTIG-315-400V
1.
Електроживлення 50/60Гц, В
230 (190-260)
380 (+/-10%)
2.
Зварювальний струм
5 - 200 А
10 - 315 А
3.
Основний режим роботи
TIG АС/DC
TIG АС/DC
4.
Додаткові режими роботи
ММА, SPOT
ММА, SPOT
4.1
Мови інтерфейсу
УКР, ENG, РУС
УКР, ENG, РУС
5.
Клас захисту
IP23
IP23
6.
ККД
не менше 80%
не менше 80%
7.
Максимальна споживана потужність, кВт
6,3
13,5
8.
Режим ММА, А
10 - 200
10 –315
9.
Режим TIG АС/DC, А
5 - 200
10 –315
10.
Напруга холостого ходу, В
60 - 80
80
Тривалість навантаження
11.
100% (DC)
126 А
180 А
12.
40% (DC)
200 А
315 А
13.
100% (АC)
140 А
200 А
14.
50% (АC)
200 А
315 А
Загальна параметри
15.
Безконтактне запалювання дуги
+
+
16.
Індикація зварювального струму
+
+
17.
Запам'ятовування режимів
10 програм
10 програм
18.
Стабілізація горіння дуги
+
+
19.
Функція імпульсів в TIG AC/DC, MMA,
SPOT
+
+
20.
Функція TIG Lift
+
+
21.
Функція Double Pulse
+
+
22.
Режим кнопки на пальнику, TIG АС/DC
2Т, 4Т
2Т, 4Т
22.1
Можливість підключення педалі
+
+
22.2
Функція Remote Control в TIG АС/DC
+
+
Параметри циклограми в режимах TIG AC/DC
23.
Час подачі захисного газу перед
зварюванням, с
0.1 - 25
0.1 - 25
24.
Регулювання стартового струму, А
5 - 185
10 - 300
25.
Регулювання часу наростання струму, с
0 - 15
0 - 15
26.
Регулювання часу спадання струму, с
0 - 25
0 - 25
27.
Регулювання струму завершення, А
5 - 185
10 - 300
28.
Час подачі захисного газу після
зварювання, с
0.1 - 25
0.1 - 25

- 5 - PATON ProTIG DC TIG/MMA
29.
Частота змінного струму, Гц
15 - 200
15-70
30.
Баланс полярності під час зварювання на
змінному струмі, %
15 - 90%
15 - 90%
Параметри функції імпульсів
31.
Частота пульсацій, Гц
0,1 - 200
0,1-200
32.
Баланс пульсацій
15 - 85%
15 - 85%
33.
Нижній струм , А
5 - 195
10 - 300
Параметри режиму RIV
34.
Час точки, с
0.01 - 5
0.01 –5
35.
Піковий струм, А
5 - 200
10 –315
Функції в режимі ММА
36.
Антиприлипання (Anti Stick)
ON/OFF
ON/OFF
37.
Гарячий старт (Hot Start)
1-100%
0-100%
38.
Форсаж дуги (Arc Force)
1-100%
0-100%
Масогабаритні показники
39.
Габарити (ДхШВ, мм)
465х150х350
585х282х387
40.
Маса, кг
12,5
23
3. ПОЗНАЧЕННЯ ЕЛЕМЕНТІВ УПРАВЛІННЯ, НАЛАШТУВАННЯ АПАРАТА

PATON ProTIG DC TIG/MMA - 6 -
Органи управління апаратом
1–кнопка “Mode” – перемикання режиму зварювання;
2–кнопка “Program” – вибір програми користувача;
3–кнопка “Enter” – збереження налаштованих параметрів режиму зварювання в
пам’ять апарата;
4–кнопка “Up” – зміна значення параметра (більше);
5–кнопка “Down” – зміна значення параметра (менше);
6–кнопка “Right” – вибір параметра зварювання;
7–кнопка “Left” – вибір параметра зварювання;
8–LCD-екран;
9–Роз'єм для підключення кнопки на пальнику, або педалі;
10 –Штуцер для підключення газового шлангу на пальнику;
11 –Роз'єм для підключення реле потоку охолоджуючої рідини блоку автономного
охолодження;
12 –Кнопка/автомат увімкнення/вимкнення апарата;
13 –Кабель підключення апарата до електромережі;
14 –Штуцер для підключення балона із захисним газом;
15 –Роз'єм для живлення блоку автономного охолодження (400В);
16 –Місце підключення кабелю заземлення;
А–Силовий роз’єм, «+» (червоний колір);
B–Силовий роз’єм, «-» (чорний колір).

- 7 - PATON ProTIG DC TIG/MMA

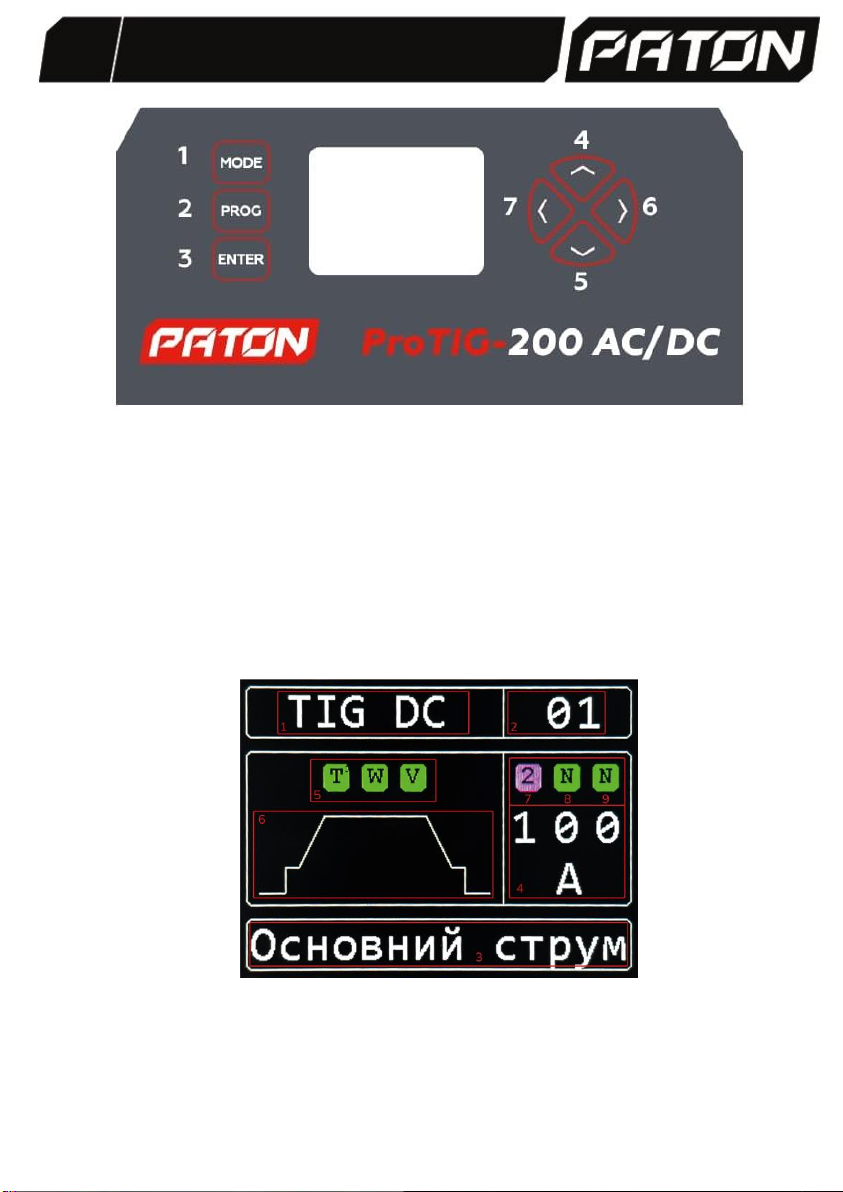

Панель управління апаратом
Кнопки:
1–перемикання режиму зварювання;
2–вибір програми користувача;
3–збереження режиму зварювання в пам'ять;
4–налаштування параметра (більше);
5–налаштування параметра (менше);
6–вибір параметра зварювання;
7–вибір параметра зварювання;
LCD екран –призначений для відображення параметрів режиму зварювання:
Основні індикатори дисплею апарату
1. Відображення режиму зварювання, перемикається кнопкою "Mode", може
бути:
- TIG AC ручне аргонодугове зварювання неплавким вольфрамовим електродом
змінним струмом;
- TIG DC ручне аргонодугове зварювання неплавким вольфрамовим електродом
постійним струмом;

PATON ProTIG DC TIG/MMA - 8 -
- ММА ручне дугове зварювання покритим плавким електродом постійним або
змінним струмом;
- SPOT –режим зварювання точками або короткими швами.
2. Відображається номер програми користувача, перемикається кнопкою
"Program" (2), максимальна кількість збережених програм – 10 шт.
3. Відображається назва поточного параметра. Вкожному режимі –свій набір
параметрів, які перемикаються кнопками "Right" (7) і "Left" (6).
4. Відображається значення й одиниці вимірювання обраного параметра.
Змінюється значення параметра кнопками "Up" (4) і "Down" (5).
5. Індикатори стану апарата:
- «Т◦»індикатор стану температури найбільш нагрітих частин апарата. Червоний
колір індикатора сигналізує про перегрів апарата і потрібно дочекатися, його
охолодження, після чого індикатор знову змінить колір на зелений;
- «W» індикатор зварювального процесу. Якщо індикатор має синій колір, це
означає, що відбувається зварювальний процес (натиснута кнопка на пальнику), ів
такому разі регулювання всіх параметрів недоступне. Увага!!! Для початку процесу
зварювання в режимі ММА, після налаштування параметрів потрібно натиснути
кнопку "Enter" (3).
- «V» індикатор потоку рідини блоку автономного охолодження. Червоний колір
індикатора означає або відсутність підключення апарату до блоку автономного
охолодження через роз’єм 11, або відсутність потоку рідини охолодження. Увага!!!
Якщо індикатор потоку рідини світиться червоним, зварювання в режимі TIG
недоступне.
Для можливості роботи апарата з TIG-пальниками з повітряним охолодження
при струмі зварювання до 140А необхідно вимкнути реле потоку охолоджуючої
рідини. Для цього потрібно:
1) вимкнути апарат;
2) натиснути та утримуючи кнопку «Enter» (3) увімкнути апарат;
3) утримувати натиснутою кнопку «Enter» до моменту появи на екрані (8)
напису «Cooler OFF»;
4) відпустити кнопку «Enter».
Після цього індикатор потоку рідини змінить колір на синій. Це означає, що тепер
можна використовувати пальник з повітряним охолодженням. Для увімкнення реле
потоку рідини необхідно повторити зазначені вище дії, в результаті чого на екрані
з’явиться напис «Cooler ON».
6. Відображається циклограмма обраного режиму зварювання, для кожного
режиму циклограма є різною.
7. Індикатор вибраного режиму роботи кнопки на пальнику: 2Т, 4Т, або PED
(режим педалі).
8. Індикатор імпульсного режиму:
- «Р» імпульсний режим увімкнений;
- «N» імпульсний режим вимкнений.

- 9 - PATON ProTIG DC TIG/MMA
9. Індикатор збереження налаштованої користувачем програми. Відображення
індикатором літери «S» сигналізує, що дана програма є збереженою в пам'яті
апарата.
3.1 Позначення параметрів всіх режимів зварювання
1. «Режим кнопки» –режим кнопки на пальнику: 2Т/4Т/ PED;
2. «Передпродувка» –час перед-продувки захисним газом;
3. «Стартов.струм» –стартовий струм;
4. «Час наростання» –час наростання струму;
5. «Основний струм» –основний зварювальний струм;
6. «Час спадання» –час спадання струму;
7. «Струм заверш.» –струм завершення (струм заварювання кратера);
8. «Постпродувка» –час після-продувки;
9. «Баланс АС»–баланс змінного струму;
10. «Частота АС»–частота змінного струму;
11. «Режим пульсів» – увімкнення або вимкнення імпульсного режиму;
12. «Баланс пульсів» –баланс форми імпульсів;
13. «Частота пульс.» –частота імпульсів;
14. «Нижній струм» –нижній струм в імпульсному режимі.
15. «REMOTE CONTROL» –дистанційне регулювання струму на пальнику;
16. «TIG Lift» –увімкнення контактного підпалу дуги в режимі TIG;
17. «Подвійн. пульс» –увімкнення функції подвійного пульсу;
18. «Час точки» –час зварювання в режимі SPOT;
19. «Струм» –основний струм в режимі SPOT;
20. «Час паузи» – час паузи у зварюванні в режимі SPOT;
21. «Рід струму» – зміна виду струму: змінний (AC) або постійний (DC);
22. «Антизалипання» –функція протидії прилипанню електрода;
23. «Гарячий старт» –функція покращення підпалу електрода;
24. «Форсаж дуги» –функція стабілізації горіння зварювальної дуги.
3.2 Скидання налаштувань апарату до заводських
Для скидання всіх збережених програм у всіх режимах до заводських
налаштувань потрібно:
- вимкнути апарат;
- натиснути й утримувати кнопку "Program" (2);
- увімкнути апарат.
Після завершення скидання налаштувань на екрані буде написано "Reset done".
3.3 Вибір мови інтерфейсу
Для зміни мови інтерфейсу апарата потрібно:
- вимкнути апарат;
- натиснути й утримувати кнопку "Mode" (1);
- увімкнути апарат;

PATON ProTIG DC TIG/MMA - 10 -
- не відпускаючи кнопки "Mode" (1), кнопками "Right" (6) і "Left" (7) обрати
потрібну вам мову;
- відпустити кнопку "Mode" (1).
4. РУЧНЕ ДУГОВЕ ЗВАРЮВАННЯ НЕПЛАВКИМ ЕЛЕКТРОДОМ У СЕРЕДОВИЩІ
ІНЕРТНИХ ГАЗІВ (TIG AC/DC)
Для того, щоб розпочати зварювання в режимі TIG AC/DC потрібно:
- приєднати пальник до роз’єму чорного кольору джерела «-» (В);
- приєднати газовий роз'єм пальника до штуцера 10;
- підключити роз'єм кнопки пальника до роз'єму 9;
- приєднати газовий шланг до штуцера 14;
- приєднати кабель з клемою «маса» до червоного гнізда «+» (А);
- приєднати затискач маси до виробу;
- підключити мережевий штекер до мережі живлення;
- мережевий кнопку/автомат 12, перевести у положення «І»;
- за допомогою кнопки «Mode» (1), вибрати на апараті режим TIG AC або TIG DC;
- налаштувати додаткові параметри режиму.
УВАГА! Після того, як проведено налаштування на режим, апарат готовий до
роботи. Натискання кнопки на пальнику починає процес зварювання і в перші секунди
спрацьовує осцилятор для високочастотного підпалу дуги. В цей момент потрібно
бути особливо обережним через високу напругу.
4.1 Циклограма зварювання TIG AC
Умовні позначення:
- Тр –час продування перед зварюванням. Потрібен для попереднього
продування зони зварювання, сопла пальника, забезпечення гарантованого захисту
перед запалюванням дуги;
- Іс –стартовий струм. Після попереднього продування запалюється дуга на
стартовому струмі й за час Тп піднімається до Ізв використовується в основному для
плавного нагрівання кромки деталі, щоб не було її оплавлення;
- Тп – час наростання струму;
- Ізв – основний зварювальний струм;
- Тс - час спадання зварювального струму; Після завершення зварювання
основний зварювальний струм плавно знижується до Іzk за час Тс. Використовується
для заварювання кратера.
- Іzk – струм завершення (заварювання кратера);
- В –баланс полярності імпульсів;
- F –частота імпульсів;
- Іп – нижній зварювальний струм імпульсів.
При зварюванні змінним струмом циклограма ускладнюється, адже додаються
параметри змінного струму:
- В –баланс полярності імпульсів;

- 11 - PATON ProTIG DC TIG/MMA
- F –частота зварювального струму. В апаратах ручного дугового зварювання
зазвичай даний параметр регулюється в межах 20 – 200 Гц.
Частота змінного струму може бути збільшена або зменшена у допустимих межах.
Цей параметр дозволяє зварювальнику забезпечувати більший контроль над дугою
шляхом фокусування дуги по ширині так, щоб мати можливість проводити
зварювання у важкодоступних місцях (кутах). А також для зварювання тонких
виробів.
Типова циклограма роботи 2-тактнго режиму (TIG АC/2T)
У сучасних пальниках для ручного TIG зварювання є кнопка управління
процесом зварювання, що підключається до апарату. Розглянемо роботу 2-х режимів
роботи.
2-тактний режим:після натискання кнопки проходить продування захисним
газом перед зварюванням та плавне підвищення струму до заданого, за час Тп. Після
відпускання кнопки заданий струм плавно зменшується до струму завершення за час
Тс, після чого відбувається після-продування захисним газом.

PATON ProTIG DC TIG/MMA - 12 -
Типова циклограма роботи 4-тактного режиму (TIG АC/4T)
4-тактний режим: після першого натискання та утримання кнопки
починається процес зварювання. Проходить продування перед зварюванням і
підпалювання дуги на стартовому струмі, стартовий струм зберігатиметься доти,
доки кнопка є натиснутою. Після відпускання кнопки стартовий струм плавно зросте
до заданого за час Тп. Після повторного натискання кнопки та утримання її, заданий
струм плавно спуститься до струму завершення за час Тс, і залишатиметься на цьому
рівні доти, доки кнопка є натиснутою. Після відпускання кнопки дуга згасне і пройде
після-продування захисним газом.
Режими кнопки зварювальник вибирає особисто залежно від умов
зварювання.

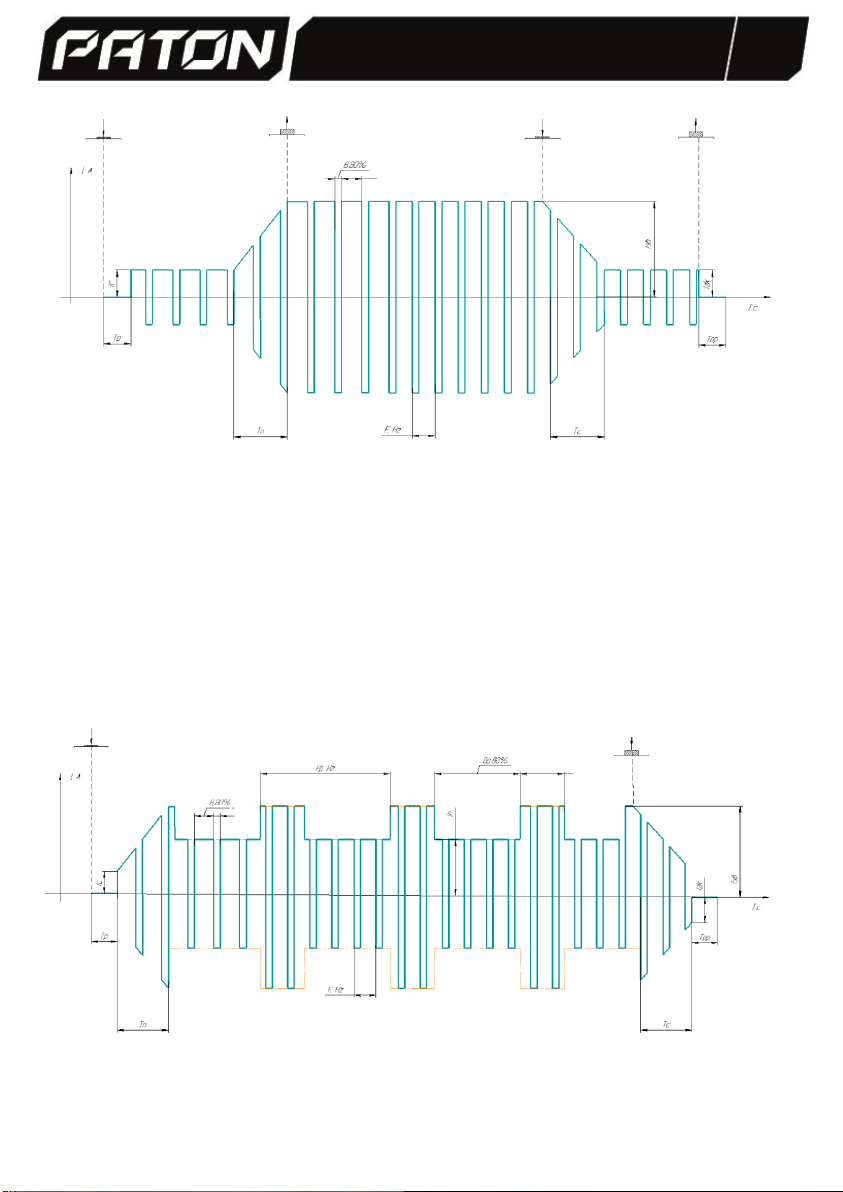

Типова циклограма роботи 2-тактного режиму з функцією «пульс» (TIG АС/2T+pulse)

- 13 - PATON ProTIG DC TIG/MMA

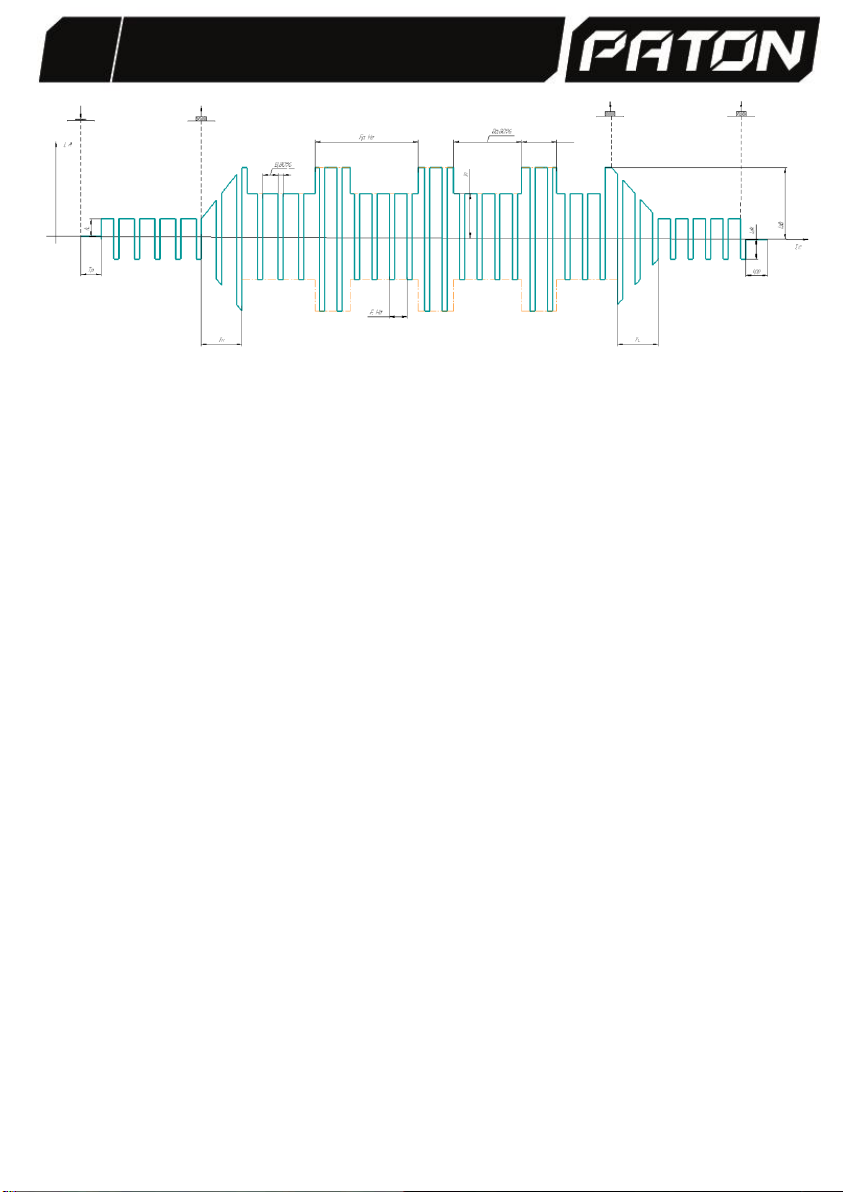

Типова циклограма роботи 4-тактного режиму з функцією «пульс» (TIG АС/2T+pulse)
Приклад використання імпульсного режиму:
Увімкніть апарат та оберіть режим зварювання TIG АC. Налаштуйте основні
параметри наступним чином:
1. "Режим кнопки" –режим кнопки на пальнику – 2Т.
2. "Передпродувка"- час перед-продування – 2 с.
3. "Стартов. струм" –стартовий струм – 30 А.
4. "Час наростання" –час наростання струму – 1 с.
5. "Основний струм" –основний зварювальний струм – 100 А.
6. "Час спадання" –час спадання струму – 1 с.
7. "Струм заверш." –струм завершення – 30 А.
8. "Постпродувка" –час після-продування – 5 с.
9. "Баланс пульсів" –баланс форми імпульсів – 50%.
10. "Частота пульс." –частота імпульсів –150 Гц.
11. "Нижній струм" –нижній струм імпульсного режиму – 50 А.
12. "Баланс АС" –баланс змінного струму – 50%.
13. "Частота АС" –частота змінного струму – 50 Гц.
14. "Режим пульсів" –імпульсний режим, ВКЛ.
Зверніть увагу!! Для того, щоб активувати імпульсний режим, необхідно змінити
значення параметру «Режим пульсів» на «Вкл», після чого індикатор 8має змінити
значення на «Р» (імпульсний режим увімкнено). Також параметр "Частота пульс." має
бути в мінімум удвічі більшим, ніж параметр "Частота АС". Якщо цього не зробити, то
процес буде неякісним. Після цього можна починати зварювання. Значення
зварювального змінного струму, що діє, буде коливатися від 50А до 100 А з
періодичністю 150 коливань за 1 секунду.
Дані параметри встановлюються у різних ситуаціях по-різному, відповідно до
вимог зварювальника.
4.2 Циклограма зварювання TIG DC
Умовні позначення:

PATON ProTIG DC TIG/MMA - 14 -
- Тр –час продування перед зварюванням. Потрібен для попереднього
продування зони зварювання, сопла пальника, забезпечення гарантованого захисту
перед запалюванням дуги;
- Іс –стартовий струм. Після попереднього продування запалюється дуга на
стартовому струмі й за час Тп піднімається до Ізв використовується в основному для
плавного нагрівання кромки деталі, щоб не було її оплавлення;
- Тп – час наростання струму;
- Ізв – основний зварювальний струм;
- Тс - час спадання зварювального струму; Після завершення зварювання
основний зварювальний струм плавно знижується до Іzk за час Тс. Використовується
для заварювання кратера.
- Іzk – струм завершення (заварювання кратера);
- В –баланс полярності імпульсів;
- F –частота імпульсів;
- Іп – нижній зварювальний струм імпульсів;
Типова циклограма роботи 2-тактнго режиму (TIG DC/2T)
У сучасних пальниках для ручного TIG зварювання є кнопка управління
процесом зварювання, що підключається до апарату. Розглянемо роботу 2-х режимів
роботи.
2-тактний режим: після натискання кнопки проходить продування захисним
газом перед зварюванням та плавне підвищення струму до заданого, за час Тп. Після
відпускання кнопки заданий струм плавно зменшується до струму завершення за час
Тс, після чого відбувається після-продування захисним газом.

- 15 - PATON ProTIG DC TIG/MMA

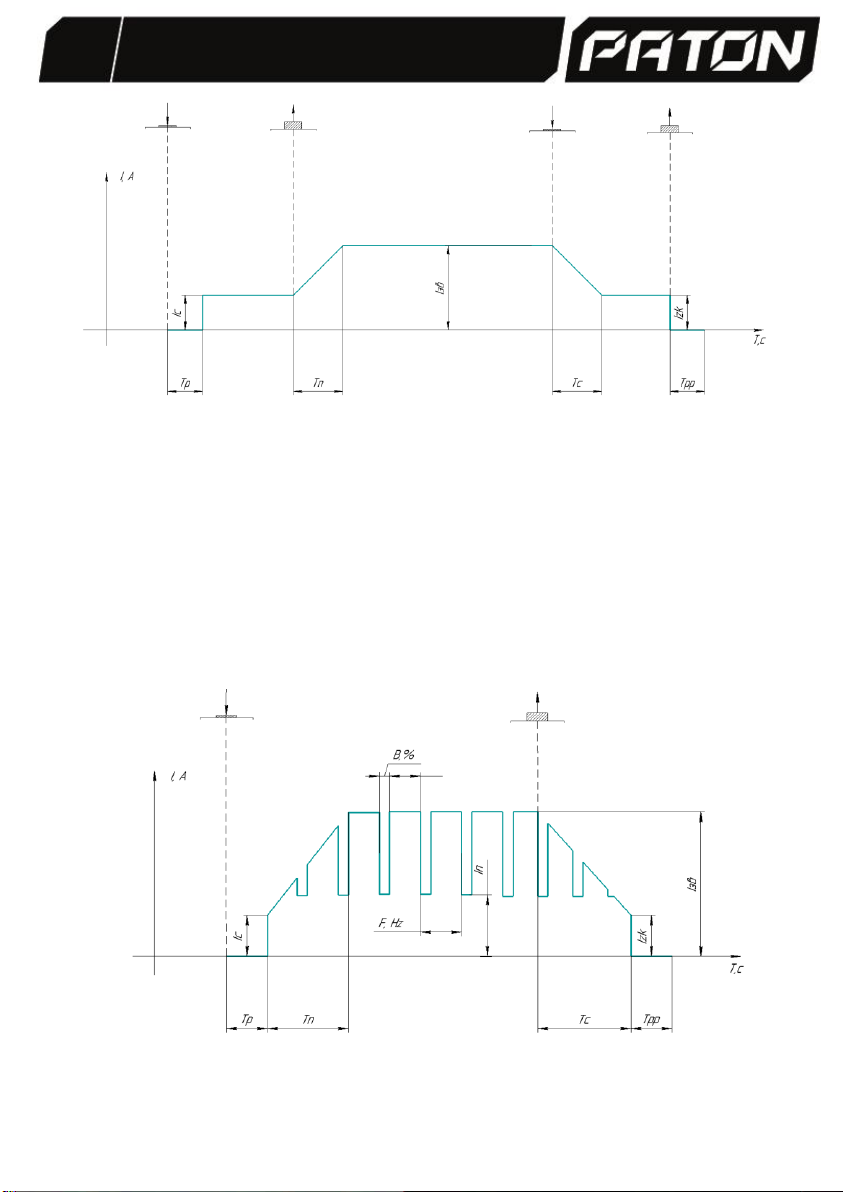

Типова циклограма роботи 4-тактнго режиму (TIG DC/4T)
4-тактний режим: після першого натискання та утримання кнопки починається
процес зварювання. Проходить продування перед зварюванням і підпалювання дуги
на стартовому струмі, стартовий струм зберігатиметься доти, доки кнопка є
натиснутою. Після відпускання кнопки стартовий струм плавно зросте до заданого за
час Тп. Після повторного натискання кнопки та утримання її, заданий струм плавно
спуститься до струму завершення за час Тс, і залишатиметься на цьому рівні доти,
доки кнопка є натиснутою. Після відпускання кнопки дуга згасне і пройде після-
продування захисним газом.
Режими кнопки зварювальник вибирає особисто залежно від умов
зварювання.
Типова циклограма роботи 2-тактного режиму з функцією «пульс» (TIG DС/2T+pulse)

PATON ProTIG DC TIG/MMA - 16 -

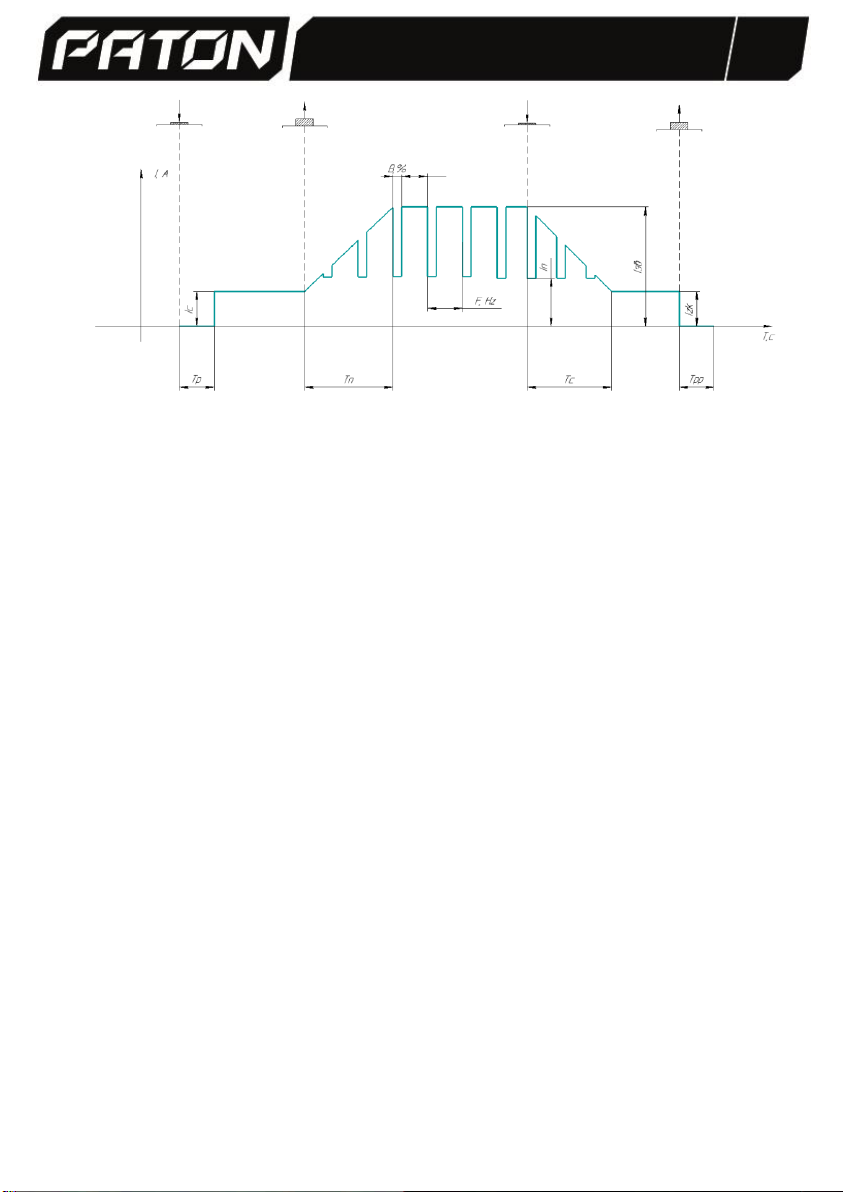

Типова циклограма роботи 4-тактного режиму з функцією «пульс» (TIG DС/4T+pulse)
Приклад використання імпульсного режиму:
Увімкніть апарат та оберіть режим зварювання TIG DC. Налаштуйте основні
параметри наступним чином:
1. "Режим кнопки" –режим кнопки на пальнику – 2Т.
2. "Передпродувка"- час перед-продування – 2 с.
3. "Стартов. струм" –стартовий струм – 30 А.
4. "Час наростання" –час наростання струму – 1 с.
5. "Основний струм" –основний зварювальний струм – 100 А.
6. "Час спадання" –час спадання струму – 1 с.
7. "Струм заверш." –струм завершення – 30 А.
8. "Постпродувка" –час після-продування –5 с.
9. "Баланс пульсів" –баланс форми імпульсів – 50%.
10. "Частота пульс." –частота імпульсів – 50 Гц.
11. "Нижній струм" –нижній струм імпульсного режиму – 50 А.
12. "Режим пульсів" –імпульсний режим, ВКЛ.
Зверніть увагу!! Для того, щоб активувати імпульсний режим, необхідно змінити
значення параметру «Режим пульсів» на «ВКЛ», після чого індикатор 8має змінити
значення на «Р» (імпульсний режим увімкнено). Після цього можна починати
зварювання. Значення зварювального змінного струму, що діє, буде коливатися від
50А до 100 А з періодичністю 50 коливань за 1 секунду.
Дані параметри встановлюються у різних ситуаціях по-різному, відповідно до
вимог зварювальника.
4.3 Функція підпалу дуги TIG Lift
Використовується ця функція переважно в тих випадках, коли поряд із місцем
зварювання присутні електроприлади, чутливі до електромагнітних коливань, які

- 17 - PATON ProTIG DC TIG/MMA
може вивести з ладу блок безконтактного підпалу дуги або осцилятор, адже він
генерує потужний високочастотний електричний розряд в момент підпалу дуги.
Якщо активувати функцію TIG Lift, то блок безконтактного підпалу дуги буде
вимкнено і для підпалу дуги потрібно доторкнутися вольфрамовим електродом до
виробу.
4.4 Функція Double Pulse (Подвійний пульс)
Дана функція здійснює суміщення звичайних низькочастотних пульсацій
зварювального струму з автоматичними високочастотними пульсаціями струму. Це
надає можливість підвищити якість та зовнішній вигляд шва, захистити виріб від
перегріву, а також підвищити продуктивність процесу TIG зварювання за рахунок
збільшення швидкості проходу. Використовується функція при зварювання
тонкостінних деталей та виробів з корозійностійких аустенітних марок сталей, які
чутливі до перегріву, а також у випадках, коли пред’являються підвищені вимоги до
зовнішнього вигляду шва.
4.5 Режим зварювання SPOT
SPOT –це режим зварювання зварювання точками або короткими швами.
Це TIG-зварювання із фіксованим параметром – «Час точки», що дозволяє
зварювальнику виконувати багато однакових точок або швів.
Розглянемо приклад. Встановимо режим:
-режим кнопки – 2Т;
-перед-продувка – 1 с;
-час точки – 0,1 с;
-час паузи – 3 с;
-після-продувка – 2 с;
-рід струму –постійний (DC).
Для початку зварювання необхідно піднести пальник до виробу так, щоб
вольфрамовий електрод не торкався поверхні виробу та натиснути кнопку на
пальнику. Після цього розпочинається зварювальний процес:
-відкривається клапан газу та впродовж 1 секунди виконується перед-
продувка захисним газом;
-підпалюється дуга зі струмом 100 ампер;
-дуга горить рівно стільки часу, скільки встановлено –0,1 секунди, після чого
вона автоматично гасне;
-після погашення дуги відбувається пауза – 3 секунди;
-після паузи знову підпалюється дуга і процес відбувається наново, по колу.
Впродовж описаного вище зварювального процесу кнопка на пальнику
залишається в натиснутому положенні. Після того, як відпускається кнопка на
пальнику відбувається погашення дуги та після-продувка газом впродовж 2 секунд.
Це означає, що процес завершений. Для того, щоб почати процес заново, треба знову
натиснути кнопку на пальнику.

PATON ProTIG DC TIG/MMA - 18 -
В даному прикладі використовувалося зварювання постійним струмом. Для
зварювання змінним струмом, наприклад при зварюванні алюмінію, треба вибрати рід
струму – змінний (АС), встановити частоту струму – наприклад, 120 герц, та баланс
струму – 50%. Після цього буде виконуватися аналогічний зварювальний процес, але
змінним струмом з частотою 120 герц та балансом 50%.
4.6 Режим зварювання TIG MIX
Даний режим здебільшого використовується для зварювання алюмінію. Суть
режиму полягає в комбінування змінного та постійного струму – змінний струм
призначений для руйнування оксидної плівки алюмінію, а постійний струм – для
ефективного нагрівання металу для більшого проплавлення у порівнянні з класичним
зварюванням змінним струмом.
Для налаштування режиму, додатково до стандартних параметрів режиму TIG AC
потрібно налаштувати 2 спеціальні параметри:
1. «Баланс МІХ» –відсоткове співвідношення між змінним та постійним струмом.
2. «Частота МІХ» –частота чергування змінного та постійного струму.
4.7 Робота апарату з педаллю в режимах TIG AC та TIG DC
Для того, щоб почати працювати з педаллю потрібно:
- підключити педаль до роз’єму 9;
- приєднати пальник до роз’єму чорного кольору джерела «-» (В);
- приєднати газовий роз'єм пальника до штуцера 10;
- приєднати газовий шланг до штуцера 14;
- приєднати кабель з клемою «маса» до червоного гнізда «+» (А);
- приєднати затискач маси до виробу;
- підключити мережевий штекер до мережі живлення;
- мережевий кнопку/автомат 12, перевести у положення «І»;
- за допомогою кнопки «Mode» (1), вибрати на апараті режим TIG AC або TIG DC;
- за допомогою параметру "Режим кнопки" (режим кнопки на пальнику)
встановити значення "PED".
Після налаштування додаткових параметрів режиму можна приступати до
зварювання. Мінімальне натискання на педаль ініціює підпал дуги на стартовому
струмі, який був встановлений («Стартов. струм»), зварювальний струм регулюється в
залежності від натискання педалі (чим більше натиснута педаль, тим більше струм),
якщо педаль натиснута до нижньої межі, то буде встановлено максимальне значення
струму, яке встановлено за допомогою параметру «Основний струм». Використання
педалі дозволяє в процесі зварювання змінювати струм від значення «Стартов.
струм» до «Основний струм».
4.8 Функція дистанційного управління зварювальним струмом
Дана функція дозволяє регулювати струм зварювання в режимі TIG дистанційно,
або за допомогою педалі, або за допомогою пальника, який повинен бути оснащений
потенціометром 10 кОм. При використанні спеціального пальника, для активації

- 19 - PATON ProTIG DC TIG/MMA
функції потрібно увімкнути параметр «REMOTE CONTROL», змінивши його значення
на «ON».
Щоб розпочати роботу з педаллю потрібно:
•підключити педаль до апарата в роз'єм для кнопки на пальнику;
•перевести апарат у режим роботи з педаллю "BUTTON MODE" => "PED;
•встановити параметри режиму зварювання.
Примітка. Такі параметри як: «Час наростання», «Час спаду», і «Струм завершення»
встановлювати не потрібно, оскільки вони не беруть участь у процесі зварювання.
Педаль можна використовувати в режимах TIG AC та TIG DC, а також разом із
імпульсним режимом.

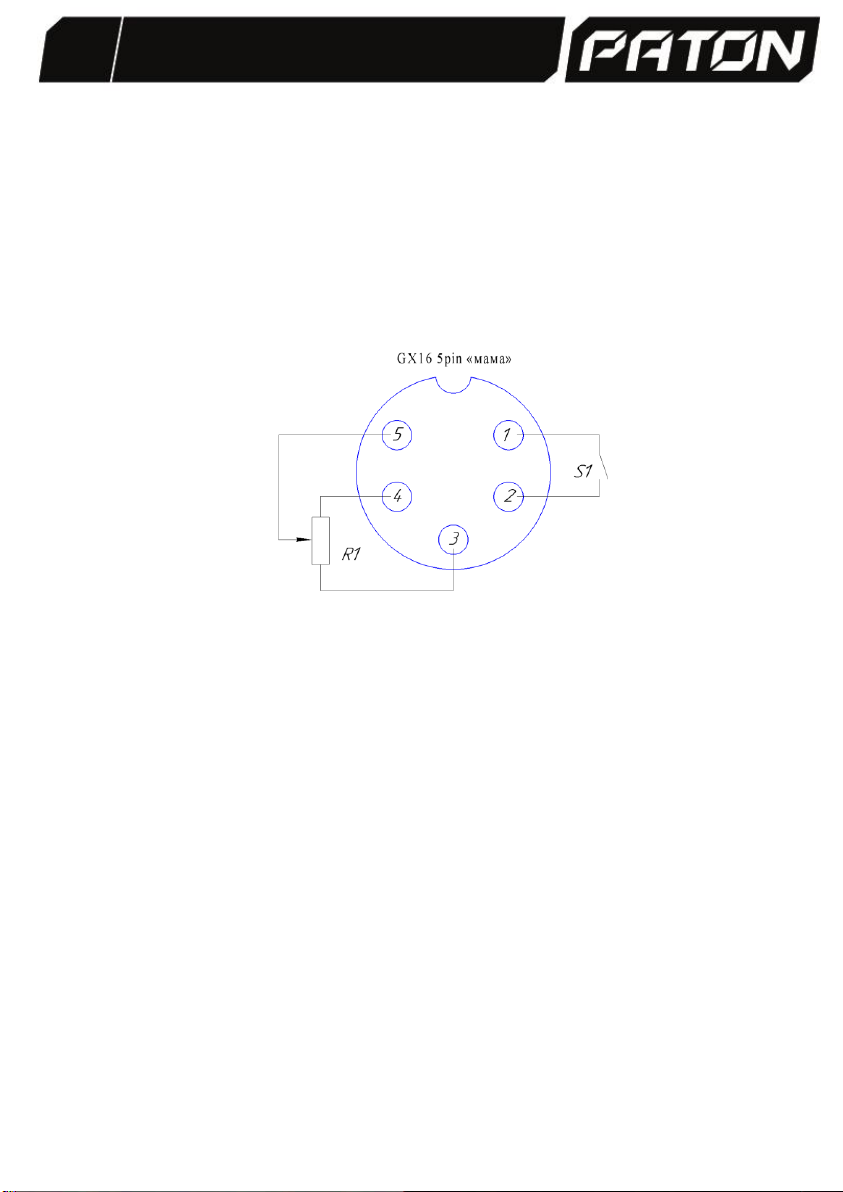

Схема роз’єму на педалі
S1 –підключення кнопки пальника
R1 –підключення потенціометра 10 кОм
5. РУЧНЕ ДУГОВЕ ЗВАРЮВАННЯ ПОКРИТИМ ЕЛЕКТРОДОМ (MMA)
Для того, щоб розпочати роботу в режимі ММА, потрібно:
- приєднати кабель тримача електрода до роз’єму «-» (В), а кабель тримача маси –
до роз’єму «+» (А). При цьому встановлюється пряма полярність зварювання;
- підключити мережевий штекер до мережі живлення;
- мережевий вимикач, перевести у положення «I»;
- за допомогою кнопки «Mode» (1) вибрати на апараті режим ММА;
- встановити основний зварювальний струм;
- налаштувати додаткові параметри режиму;
- натиснути кнопку «Enter».
Можна приступати до зварювання.
5.1 Циклограма режиму зварювання покритим електродом ММА
Умовні позначення:
Іс –струм гарячого старту;
Тс – час гарячого старту;
Ізв – основний зварювальний струм;
В –баланс полярності імпульсів;
F –частота імпульсів;
