Peak PKC0BU7 Guide

Cámara Digital de
Retroceso de 7,0 pul.
No. de Modelo: PKC0BU7
Manual del Propietario
e Información de Garantía
A
M
Lea completamente estas instrucciones antes de usar este producto.
Conserve este Manual del Propietario para referencia futura.
9/16© 2016
1
7.0-inch Digital
Back-Up Camera
Model No.: PKC0BU7
Owner’s Manual
and Warranty Information
A
M
Read these instructions completely before using this product.
Retain this Owner’s Manual for future reference.
19/16© 2016

2
CONTENTS
SAFETY PRECAUTIONS ................................................................................................................2
Back-Up Camera Safety..........................................................................................................2
INTRODUCTION .............................................................................................................................3
FEATURES......................................................................................................................................3
INSTALLATION................................................................................................................................4
OPERATION....................................................................................................................................6
Testing the System..................................................................................................................6
Monitor Controls......................................................................................................................6
CARE AND MAINTENANCE ...........................................................................................................8
Storage ...................................................................................................................................8
Cleaning..................................................................................................................................8
Fuse Replacement ..................................................................................................................8
Disposal ..................................................................................................................................8
SPECIFICATIONS ...........................................................................................................................8
FCC INFORMATION........................................................................................................................8
Notice to Drivers in California and Minnesota:.........................................................................9
ICC INFORMATION.........................................................................................................................9
TROUBLESHOOTING.....................................................................................................................9
LIMITED WARRANTY ...................................................................................................................10
To Obtain Service..................................................................................................................10
SAFETY PRECAUTIONS
This product contains a chemical known to the State of California to
cause cancer or birth defects or other reproductive harm.
This safety alert symbol indicates that a potential personal injury hazard is present.The symbol
is usually used with a signal word (e.g., WARNING) which designates the degree or level of hazard
seriousness.
The signal word WARNING indicates a hazardous situation which, if not avoided, could result in death
or serious injury.
The signal word NOTICE indicates a situation which can cause damage to the product, other personal
property and/or to the environment, or cause the product to operate improperly.
The combination of the safety alert symbol and signal word is used in safety messages throughout this
manual and on safety labels on this product.
All safety messages that follow have WARNING level hazards. Failure to
comply could result in death or serious injury.
Back-Up Camera Safety
x Please check with your local and state authorities to conŰrm what is legal regarding the mounting of
the Back-Up Camera to your vehicle. It is the responsibility of the vehicle owner to understand state
and municipal regulations and ensure compliance.
x When installing the Back-Up Camera, the vehicle must be turned oŮwith the vehicle in park and the
park brake applied.
x Do not attempt to install the Back-Up Camera while the engine is operating.
x Do not modify the wiring in any way.
x Only install the Back-Up Camera to a 12-volt or 24-volt DC system. Connecting to anything other
than a 12-volt or 24-volt DC system may damage the Back-up Camera components or the vehicle
electrical system.
x If you are not conŰdent working with 12-volt or 24-volt DC vehicle wiring, have the Back-Up Camera
professionally installed.
x Keep all power cords and wires away from the vehicle’s mechanical controls.
x Do not mount the monitor where it will interfere with your view of the road or with any airbags.
x Do not adjust monitor settings while operating the vehicle.
x Do not use in a vehicle which has an alarm or horn when driving in reverse.
x Do not paint or spray the camera.
x See FCC information on page 8.
2
ÍNDICE
PRECAUCIONES DE SEGURIDAD.................................................................................................2
Seguridad de la Cámara de Retroceso ...................................................................................2
INTRODUCCIÓN.............................................................................................................................3
CARACTERÍSTICAS........................................................................................................................3
INSTALACIÓN .................................................................................................................................4
OPERACIÓN ...................................................................................................................................6
Comprobación del Sistema.....................................................................................................6
Controles del Monitor..............................................................................................................6
CUIDADOS Y MANTENIMIENTO ....................................................................................................8
Almacenaje .............................................................................................................................8
Limpieza..................................................................................................................................8
Reemplazo del Fusible............................................................................................................8
Descarte .................................................................................................................................8
ESPECIFICACIONES ......................................................................................................................8
INFORMACIÓN DE LA FCC............................................................................................................8
Aviso a los Conductores en California y Minnesota:................................................................ 9
INFORMACIÓN DE LA ICC.............................................................................................................9
RESOLUCIÓN DE PROBLEMAS....................................................................................................9
GARANTÍA LIMITADA ...................................................................................................................10
Para Obtener Servicio ...........................................................................................................10
PRECAUCIONES DE SEGURIDAD
ADVERTENCIA Este producto contiene un químico conocido en el Estado de California
como causante de cáncer, defectos de nacimiento u otros daños al sistema reproductivo.
Este símbolo de alerta de seguridad indica que está presente un peligro potencial de lesión
personal. Este símbolo es usualmente usado con una palabra de señalamiento (por ejemplo,
ADVERTENCIA) la cual designa el grado o nivel de seriedad del peligro.
La palabra de señalamiento ADVERTENCIA indica una situación peligrosa que, si no se evita, puede
resultar en la muerte o en lesiones graves.
La palabra de señalamiento AVISO indica una situación que puede causarle daño al producto, otra
propiedad personal y/o al medio ambiente o causar que el producto funcione de manera incorrecta.
La combinación del símbolo de alerta de seguridad y la palabra de señalamiento es usada en mensajes
de seguridad a lo largo de este manual y en etiquetas de seguridad en este producto.
ADVERTENCIA Todos los mensajes de seguridad que siguen tiene niveles de seguridad
de ADVERTENCIA. El no cumplirlos puede resultar en la muerte o en lesiones graves.
Seguridad de la Cámara de Retroceso
x Por favor veriŰque con las autoridades locales y estatales para conŰrmar que es legal con respecto al
montaje de la Cámara de Retroceso en su vehículo. Es la responsabilidad del propietario del vehículo
entender las regulaciones municipales y estatales y garantizar su cumplimiento.
x Cuando instale la Cámara de Retroceso, el vehículo tiene que estar apagado con la palanca de
marchas en la posición "park" y con el freno de mano aplicado.
x No intente instalar la Cámara de Retroceso mientras que el motor está funcionando.
x No modiŰque el alambrado de ninguna manera.
x Sólo instale la Cámara de Retroceso en un sistema de 12 voltios o 24 voltios CC. El conectarla a
cualquier cosa diferente a un sistema de 12 voltios o 24 voltios CC podrá dañar los componentes de
la Cámara de Retroceso o el sistema eléctrico del vehículo.
x Si usted no se siente seguro al trabajar con el alambrado de un vehículo de 12 voltios o 24 voltios CC,
haga que un profesional le instale su Cámara de Retroceso.
x Mantenga todos los cordones de energía y cables alejados de los controles mecánicos del vehículo.
x No monte el monitor donde interŰera con la visión de la carretera o con cualquier airbag.
x No ajuste la conŰguración del monitor mientras está operando el vehículo.
x No lo use en un vehículo que active una alarma o bocina al conducirlo en retroceso.
x No pinte o atomice la cámara.
x Vea la información de la FCC en la página 8.

3
INTRODUCCIÓN
La Cámara de Retroceso presenta imágenes detrás del vehículo y se usa al retroceder el vehículo.
Cuando el vehículo es conducido en retroceso, la cámara es activada, lo cual envía una señal al
transmisor. El transmisor envía una señal de vídeo al monitor, el cual presenta la vista capturada por la
cámara.
CARACTERÍSTICAS
x El monitor presenta las vistas de la parte trasera del vehículo
x Para mejor visibilidad el monitor inalámbrico puede ser montado en el parabrisas o en el tablero de
instrumentos usando la almohadilla adhesiva suministrada
x Brazo de montaje ajustable del monitor
x Ángulo vertical de cámara ajustable
x Luces LED infrarrojas para visión nocturna
x Habilidad de aparear dos cámaras diferentes para obtener dos puntos de vista diferentes
x Cámara impermeable con ángulo de 110°
x Reduce el peligro de lesiones o daños causados por objetos no vistos
x El sistema se activa automáticamente cuando el carro es puesto en retroceso
A
M
6
6c 6b
6f
6a
4
11
3
3a
5
6e
6d
2
1
7
9
10
8
Leyenda
1. Puerto de energía del
monitor
2. Monitor
3. Brazo del monitor
3a) Almohadilla adhesiva
4. Cordón del enchufe de
energía del monitor de 12
voltios o 24 voltios
5. Fusible de 1A
6. Bolsa de herrajes
6a) Cintas de amarre
6b) Anillo de plástico
6c) Conectores de cables
6d) Tornillos
6e) Tuercas de seguridad
6f) Arandelas
7. Cámara
8. Botón de aparear la cámara
9. Sensor LED infrarrojo
10. LEDs infrarrojos
11. Correas de montaje del
monitor
3
INTRODUCTION
The Back-Up Camera displays images behind the vehicle, and is used when backing up a vehicle.
When the vehicle is driven in reverse, the camera is activated, which sends a signal to the transmitter.
The transmitter sends a video signal to the monitor, which then displays the view captured by the camera.
FEATURES
x Color monitor displays view from the rear of the vehicle
x Wireless monitor can be mounted to a windshield or a dashboard with the supplied adhesive pad for
easy visibility
x Adjustable monitor mounting arm
x Adjustable vertical camera angle
x Infared LED lights for nighttime vision
x Ability to pair two diŮerent cameras for two diŮerent views
x Weatherproof camera with 110° viewing angle
x Reduces the danger of harm or damage due to unseen objects
x System activates automatically when car is shifted into reverse
A
M
6
6c 6b
6f
6a
4
11
3
3a
5
6e
6d
2
1
7
9
10
8
Legend
1. Monitor Power Port
2. Monitor
3. Monitor Arm
3a) Adhesive Pad
4. Monitor 12-volt or 24-volt
Power Socket Cord
5. 1A Fuse
6. Hardware Bag
6a) Ties
6b) Plastic Grommet
6c) Wire Connectors
6d) Screws
6e) Locknuts
6f) Washers
7. Camera
8. Camera Pairing Button
9. Infrared LED Sensor
10. Infrared LEDs
11. Monitor Mounting Straps

4
INSTALLATION
Some states or local governments may have regulations or laws that restrict the
use of anything that might impair the clear view of a license plate. Check local laws for
compliance.
For the Back-Up Camera to be properly installed, it must be wired into the vehicle’s
taillight harness. If you are not comfortable or knowledgeable with 12-volt or 24-volt DC
wiring, have the system professionally installed.
These instructions are only meant as a general guide due to the number of
diŮerent makes and models of vehicles. For vehicle-speciŰc questions, contact your vehicle’s
manufacturer.
1. Remove the screws that hold the license
plate to the vehicle.
2. Position the camera mounting plate behind
the license plate.
3. Insert the screws through the license plate,
the camera mounting plate and the
washers.If your hardware is not the correct
length, use the supplied hardware.
The camera angle should be adjusted to a horizontal position relative to the ground,
so as to provide an optimal view of objects behind the vehicle.
4. Adjust the camera as required:
• To adjust the camera angle, tilt the camera to one of the six positions.
• The camera should be adjusted to a horizontal position relative to the ground, so as to provide
optimal view of objects behind the vehicle.
5. Install the license plate screws to secure the camera to the vehicle.

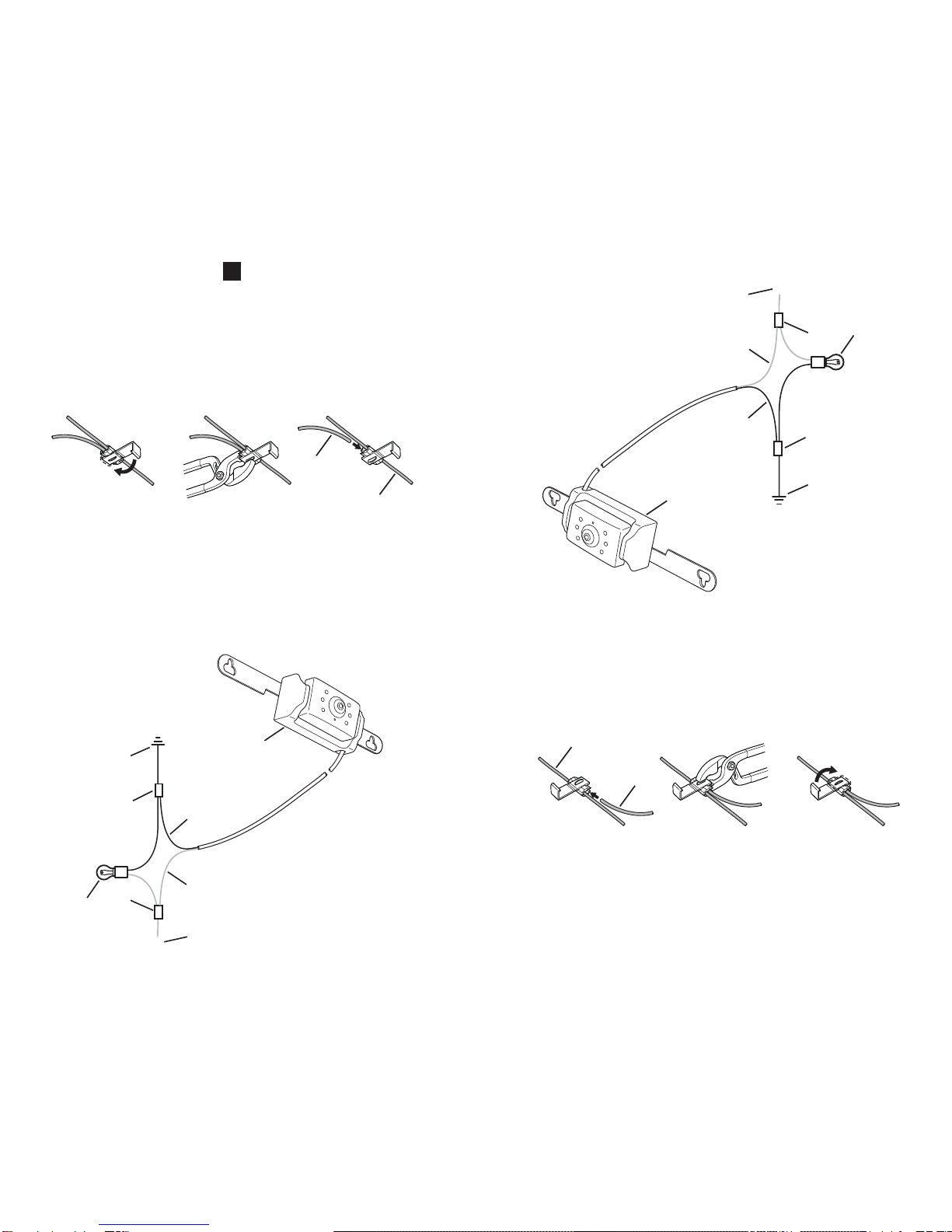

6. Determine which are the positive (+) and negative (-) wires for the reverse lights on the vehicle.You
can use either the right- or left-side reverse light wires. For help locating the vehicle’s reverse light
circuit, contact your vehicle’s manufacturer for vehicle-speciŰc wiring diagrams.
7. Remove the vehicle’s negative (-) battery cable.
Depending on your vehicle type, it may be necessary to drill a hole to route the
camera wire. Before you drill a hole you MUST CHECK WHAT IS BEHIND THE DRILLING
LOCATION. If there are any vehicle components, like electrical parts or fuel system
components, behind the drilling location, you must take precaution not to damage them.
8. If you need to drill a hole, use a 1/2 in.(13 mm) drill to drill the hole. Install the plastic grommet in
the hole.You must use the grommet to prevent the edge of the hole from damaging the camera
wire.
9. Insert the camera wire through the grommet if required.
10. Once the proper wires for the reverse lights have been determined, the camera wires must be
spliced into the vehicle wires using the supplied wire connectors. If you choose to wire the camera
using a diŮerent method, you must be knowledgeable in 12-volt or 24-volt DC electrical practices.
4
INSTALACIÓN
AVISO Algunos estados o gobiernos locales podrán tener regulaciones o leyes que
restringen el uso de cualquier cosa que impida la vista clara de la placa de matrícula.VeriŰque
la conformidad de las leyes locales.
AVISO Para que la Cámara de Retroceso quede instalada apropiadamente, ella deberá ser
alambrada en el arnés de cables de la luces traseras. Si usted no se siente confortable o tiene
conocimiento del alambrado de 12 voltios o 24 voltios CC, haga que le instalen el sistema
profesionalmente.
AVISO Estas instrucciones fueron intentadas como una guía general por causa del número
de diferentes marcas y modelos de vehículos. Para preguntas especíŰcas de su vehículo,
consulte al fabricante de su vehículo.
1. Remueva los tornillos que sostienen la
placa de matrícula en el vehículo.
2. Coloque la placa de montaje de la cámara
detrás de la placa de matrícula.
3. Inserte los tornillos por entre la placa de
matrícula, la placa de montaje de la cámara
y las arandelas. Si sus herrajes no son
de la longitud apropiada, use los herrajes
suministrados.
AVISO El ángulo de la cámara deberá ser ajustado a la posición horizontal con relación a la
tierra de modo que proporcione una visión óptima de los objetos que están detrás del vehículo.
4. Ajuste la cámara como sea necesario:
• Para ajustar el ángulo de la cámara, incline la cámara hacia una de las seis posiciones.
• La cámara deberá ser ajustada a la posición horizontal con relación a la tierra de modo que
proporcione una vista óptima de los objetos que están detrás del vehículo.
5. Instale los tornillos de la placa de matrícula para asegurar la cámara al vehículo.
6. Determine cuales son los cables positivo (+) y negativo (-) de las luces de reverso en el vehículo.
Usted puede usar los cables de luces de reverso derechos o izquierdos.Para obtener ayuda en
localizar el circuito de luces de reverso del vehículo, póngase en contacto con el fabricante del
vehículo para obtener los diagramas de alambrado especíŰcos del vehículo.
7. Remueva el cable de batería negativo (–) del vehículo.
AVISO Dependiendo del tipo de su vehículo, pueda que sea necesario perforar un agujero
para encaminar los cables de la cámara. Antes de perforar un agujero, usted TIENE QUE MIRAR
QUE HAY DETRÁS DE LA UBICACIÓN DE PERFORACIÓN. Si hay componentes, como piezas
eléctricas o componentes del sistema de combustible, detrás de la ubicación de perforación,
usted tiene que tomar precauciones para no dañarlos.
8. Si necesita perforar un agujero, use una broca de 1/2 pul. (13 mm) para perforar el agujero. Instale el
ojal de plástico en el agujero. Usted tiene que usar el ojal para evitar que el borde del agujero dañe
el cable de la cámara.
9. Inserte el cable de la cámara por entre el anillo si es necesario.
10. Una vez determinados los cables de las luces de reverso apropiados, los cables de la cámara
deben ser empalmados con los del vehículo usando los conectores de alambre suministrados. Si
usted desea alambrar la cámara usando un método diferente, usted deberá tener conocimientos
sobre las prácticas eléctricas de 12 voltios o 24 voltios CC.

5
+
1
2
6
5
3
2
7
4
Leyenda
1. Cable positivo (+) de la luz de reverso
2. Conector de cables
3. Luz de reverso
4. Cable negativo (–) de la luz de reverso
5. Cable de energía negativo (–) (negro) de la cámara
6. Cable de energía positivo (+) (rojo) de la cámara
7. Cámara
11. El cable rojo positivo (+) de la cámara se empalma con el cable positivo (+) de las luces de reverso
y el cable negro negativo (–) de la cámara se empalma con el cable negativo (–) de las luces de
reverso.
12. Coloque el conector alrededor del cable del vehículo que está empalmando.
13. Deslice el cable apropiado de la cámara en el conector.
2
1
Leyenda
1. Cable del vehículo
2. Cable de la cámara
14. Engarce la abrazadera metálica usando unos alicates para garantizar una buena conexión y luego
cierre la traba del conector de alambres.Haga esto en los cables positivo (+) y negativo (–) de las
luces de reverso.
15. Reconecte el cable de batería negativo (–) del vehículo.
16. Busque una superŰcie de montaje dentro del vehículo para el monitor donde pueda ser fácilmente
visto, pero no quede cerca del espejo retrovisor o en otra posición donde pueda obstruir su visión
mientras conduce.
17. Limpie y seque la superŰcie de montaje.
5
+
1
2
6
5
3
2
7
4
Legend
1. Positive (+) Wire from Reverse Light
2. Wire Connector
3. Reverse Light
4. Negative (-) Wire from Reverse Light
5. Negative (-) Camera Power Wire (Black)
6. Positive (+) Camera Power Wire (Red)
7. Camera
11. The red positive (+) wire from the camera splices into the positive (+) wire from the reverse lights and
the black negative (-) wire from the camera splices into the negative (-) wire from the reverse lights.
12. Position the connector around the vehicle wire you are splicing into.
13. Slide the appropriate wire from the camera into the connector.
2
1
Legend
1. Wire from Vehicle
2. Wire from Camera
14. Crimp the metal clamp using a pliers to ensure a good connection and then close the lock of the
wire connector. Do this for both the positive (+) and negative (-) wires from the reverse light.
15. Reconnect the vehicle’s negative (-) battery cable.
16. Find a mounting surface inside the vehicle for the monitor where it can be easily seen, but is not
near the rearview mirror assembly or in any other position where it can obstruct your vision when
driving.
17. Clean and dry the mounting surface.

6
18. Remove the Űlm from the foam adhesive pad and press stand Űrmly onto mounting surface.
NOTE: After mounting, protect the mounting surface from direct sunlight for 24 hours.
19. Slide the monitor onto the monitor arm.The monitor angle can be adjusted by loosening the
monitor angle adjustment knobs, tilting the monitor, then tightening the knobs.
20. Plug the monitor cigarette lighter/accessory socket power cord into the monitor power port.
21. Plug the monitor cigarette lighter/accessory socket power cord into a 12-volt DC power port.The
screen will Ųash, then turn oŮ, and the monitor’s blue power LED will blink, indicating the monitor is
in standby mode (monitor has power and is turned on, but the vehicle is not in reverse).
22. Route and secure all wires as needed.
OPERATION
Testing the System
1. Push the ON/OFF button.The blue LED will light.
2. With the park brake applied, turn the vehicle ignition switch to the ON position. Do not start the
vehicle.
3. Shift the vehicle to reverse to power the transmitter. The blue power LED will light continuously until
it picks up a signal.Then the monitor will display the image from the camera.
4. If the image does not display, check your connections and make sure the camera view is not
obstructed.
5. If the image still does not display, the unit may need to be “paired”. See “Adjusting Monitor
Settings” section. Also see “Troubleshooting” section.
Monitor Controls
1
3
4
5
6
2
7
A
M
Legend
1. Menu Button
2. UP Button
3. DOWN Button
4. Select Button
5. Guidelines Button (turns guidelines on and oŮ)
6. ON/OFF Button
7. Blue Power LED
ON/OFF Button
Press to turn the display on. Press it again to turn the display oŮ.
NOTE: In menu mode, the menu button also serves as a “back” button to navigate menu levels.
Blue Power LED
When the vehicle is in reverse or not in reverse (standby mode), and the monitor has power and is
turned on, the LED will light continuously.
6
18. Remueva la película de la almohadilla adhesiva y oprima Űrmemente el soporte sobre la superŰcie
de montaje.
NOTA: Después del montaje, proteja la superŰcie de montaje de la luz solar durante 24 horas.
19. Deslice el monitor en el brazo del monitor. El ángulo del monitor puede ser ajustado aŲojando los
botones de ajuste de ángulo del monitor, inclinando el monitor y luego apretando los botones.
20. Enchufe el cordón de energía del tomacorriente del encendedor de cigarrillos/accesorios en el
puerto de energía del monitor.
21. Enchufe el cordón de energía del tomacorriente del encendedor de cigarrillos/accesorios en el
puerto de energía de 12 voltios CC. La pantalla destellará, luego se apagará y el LED azul del
monitor parpadeará, indicando que el monitor está en la modalidad de espera (el monitor tiene
energía y está encendido, pero el vehículo no está en reverso).
22. Encamine y asegure todos los cables como sea necesario.
OPERACIÓN
Comprobación del Sistema
1. Oprima el botón ON/OFF. La luz LED azul se encenderá.
2. Con el freno de mano puesto, gire el interruptor de ignición del vehículo sólo a la posición ON
(ENCENDIDO). No encienda el vehículo.
3. Cambie el vehículo a reverso para energizar el transmisor. La luz LED azul de energía estará
encendida de forma continua hasta que reciba una señal. A continuación, el monitor mostrará la
imagen de la cámara.
4. Si la imagen no aparece, veriŰque sus conexiones y asegŋrese de que la visión de la cámara no
esté obstruida.
5. Si la imagen todavía no aparece, pueda que la unidad necesite ser “apareada”. Vea la sección
“Ajuste de la conŰguración del monitor”.Vea también la sección de “Resolución de Problemas”.
Controles del Monitor
1
3
4
5
6
2
7
A
M
Leyenda
1. Botón de menŋ
2. Botón hacia ARRIBA
3. Botón hacia ABAJO
4. Botón de Selección
5. Botón de directrices (enciende y apaga
las directrices)
6. Botón de ON/OFF
7. LED azul de energía
Botón de ON/OFF
Oprima para encender el monitor. Oprima de nuevo para apagar el monitor.
NOTA: En la modalidad de menŋ, el botón de menŋtambién sirve como botón de retroceso para navegar
los niveles del menŋ.
LED azul de energía
Cuando el vehículo esta en reverso o no en reverso (modalidad de espera) y el monitor tiene energía y
está encendido, la luz LED se prenderá continuamente.
Ajuste de los Parámetros del Monitor
Para ajustar los siguientes parámetros del monitor, asegŋrese de que el freno de emergencia está
puesto, gire el interruptor de ignición a la posición ON y ponga el vehículo en reverso.

7
AVISO En condiciones extremamente brillantes, la imagen de la pantalla se podrá tomar
unos segundos en estabilizarse. Espere hasta que la imagen se haya estabilizado entes de dar
marcha atrás.
1. Oprima el botón del menŋpara traer la pantalla de menŋ.
2. Use las Ųechas de arriba y abajo para desplazarse a través de los íconos del menŋ.
3. Para seleccionar un icono del menŋ, oprima y suelte el botón de selección. (Para salir de la pantalla
del menŋ, oprima nuevamente el botón del menŋ).
Seleccione el icono para ajustar color/contraste/brillo.
1. Seleccione la cámara 1 .
2. Seleccione brillo , contraste , o color .
3. Use las Ųechas de arriba/abajo para aumentar o disminuir el ajuste.
4. Oprima el botón del menŋprincipal para retroceder (repetidamente para salir). Note que
el sistema saldrá automáticamente después de 10 segundos.
Seleccione este icono para ajustar la orientación de imagen para adaptarse a diferentes
orientaciones de montaje de la cámara.
1. Seleccione espejo.
2. Seleccione la cámara 1 .
3. Use las Ųechas de arriba/abajo para cambiar entre normal , arriba , voltear y
arriba y voltear .
4. Oprima el botón del menŋprincipal para retroceder (repetidamente para salir). Note que
el sistema saldrá automáticamente después de 10 segundos.
Restablecimiento de la comunicación entre la cámara y el monitor
Asegŋrese de que el freno de emergencia está puesto, gire el interruptor de ignición a la posición ON y
ponga el vehículo en reverso.
AVISO En condiciones extremamente brillantes, la imagen de la pantalla se podrá tomar
unos segundos en estabilizarse. Espere hasta que la imagen se haya estabilizado entes de dar
marcha atrás.
1. Oprima el botón del menŋpara traer la pantalla de menŋ.
2. Use las Ųechas de arriba y abajo para desplazarse a través de los íconos del menŋ.
3. Para seleccionar un icono del menŋ, oprima y suelte el botón de selección. (Para salir de la pantalla
del menŋ, oprima nuevamente el botón del menŋ).
Seleccione este icono para aparear la cámara con el monitor (establece/restablece la
comunicación).
NOTA: Esta función SÓLO debe ser usada en casos donde no hay comunicación
entre la cámara y el monitor o cuando se adiciona una segunda cámara (todavía no
está disponible). La cámara y el monitor vienen de fabrica apareados.
Para aparear la cámara con el monitor:
1. Seleccione la cámara 1 .El logotipo de reloj de arena de apareamiento aparecerá en
la pantalla durante 20 segundos.
2. Dentro de estos 20 segundos, mantenga oprimido el botón de apareamiento de la
cámara ubicado en la parte inferior de la cámara. La cámara y el monitor se aparearán.
Una vez apareados, la cámara y el monitor se sincronizarán automáticamente cada vez
que el sistema es encendido.
Para adicionar una segunda cámara (no está aŋn disponible):
1. Seleccione la cámara 2 . El logotipo de reloj de arena de apareamiento aparecerá
durante 20 segundos.
2. Dentro de estos 20 segundos, mantenga oprimido el botón de apareamiento de la
cámara ubicado en la parte inferior de la cámara. La cámara y el monitor se aparearán.
NOTA: Cuando dos cámaras son usadas, una cámara puede ser conŰgurada como la
cámara predeterminada.
Para conŰgurar la cámara predeterminada (cámara principal):
1. Seleccione conŰguración .
2. Seleccione pantalla automática AUTO .
3. Seleccione la cámara 1 , cámara 2 o dividida como la cámara predeterminada.
Para desparear todas las cámaras:
1. Seleccione conŰguración .
2. Seleccione la versión .
3. Sostenga el botón de la Ųecha arriba durante 5 segundos.
NOTA: Este símbolo indica que la señal es demasiado débil o que la señal está
desconectada.
7
Adjusting Monitor Settings
To adjust the following monitor settings, make sure the park brake is applied, turn the ignition switch to
the ON position and shift the vehicle to reverse.
In extremely bright conditions, the screen image may take a few seconds to
stabilize.Wait until the image has stabilized before backing up.
1. Press the menu button to bring up the menu screen.
2. Use the up and down arrows to scroll through the menu icons.
3. To select a menu icon press and release the select button. (To exit the menu screen press the
menu button again.)
Select this icon to adjust Brightness/Contrast/Color.
1. Select camera 1 .
2. Select Brightness , Contrast , or Color .
3. Use the up/down arrows to increase or decrease the setting.
4. Press the main menu button to go back (repeatedly to exit). Note system will exit
automatically after 10 seconds.
Select this icon to adjust picture orientation to accommodate various camera mounting
orientations.
1. Select mirror.
2. Select camera 1 .
3. Use the up/down arrows to toggle between normal , up , Ųip , and up and
Ųip .
4. Press the main menu button to go back (repeatedly to exit). Note system will exit
automatically after 10 seconds.
Reestablishing Communication Between Camera and Monitor
Make sure the park brake is applied, turn the ignition switch to the ON position and shift the vehicle to
reverse.
In extremely bright conditions, the screen image may take a few seconds to
stabilize.Wait until the image has stabilized before backing up.
1. Press the menu button to bring up the menu screen.
2. Use the up and down arrows to scroll through the menu icons.
3. To select a menu icon press and release the select button. (To exit the menu screen press the
menu button again.)
Select this icon to pair camera with monitor (establishes/restores communication).
NOTE:This feature should ONLY be used in cases when there is no communication
between the camera and monitor or when adding a second camera (not yet
available). Camera and monitor come from the factory already paired.
To pair camera with monitor:
1. Select camera 1 .Pairing hourglass logo will show in monitor for 20 seconds.
2. Within this 20 seconds of time, press and hold camera pairing button on underside of
camera. Camera and monitor will be paired. Once paired, camera and monitor will pair
automatically each time the system is turned on.
To add second camera (not yet available):
1. Select camera 2 . Pairing hourglass logo will show for 20 seconds.
2. Within this 20 seconds of time, press and hold camera pairing button on underside of
camera. Camera and monitor will be paired.
NOTE:When two cameras are used, one camera can be set as the default camera.
To set default camera (master camera):
1. Select set up .
2. Select auto display. AUTO .
3. Select camera 1 , camera 2 , or split as default camera
To unpair all cameras:
1. Select setup .
2. Select version .
3. Hold the up arrow button for 5 seconds
NOTE:This symbol indicates the signal is too weak or signal is disconnected.

8
To view Űrmware:
1. Select set up .
2. Select version .
CARE AND MAINTENANCE
Storage
Store this Back-Up Camera in a cool, dry area and keep it away from direct sunlight, heat, excessive
humidity and dampness.
Cleaning
Do not clean or wipe the Back-Up Camera with solvents or chemical materials. If necessary, remove
dirt or stains using a soft cloth dampened with a mild detergent solution.
Fuse Replacement
1. Turn the cap on the tip of the power plug counterclockwise (no tools needed).
2. Remove the cap, center pin and fuse.
3. Replace the fuse with a new 1-amp fuse.
4. Replace the center pin and cap.Turn the cap clockwise.
Disposal
The Back-Up Camera is designed to provide years of service.The Back-Up Camera
should be recycled or safely disposed of at a local electronics recycler. Examples of places
that will accept items like this are: county or municipal recycling drop-oŮcenters or scrap
metal dealers.
SPECIFICATIONS
Camera
Current consumption (with transmitter) <250 mA
Pixels 640 x 480
View angle (measured 9.8 ft [3 m] from camera) 110°
Frequency 2400-2483.5 ± 0.3 MHz
RF transmission distance no interference: t492 ft (150 m)
Operation/storage temperature 14° to 140°F (-10° to 60°C)
Monitor
LCD display screen size 7.0 in. (178 mm)
Power cord fuse 1A
FCC INFORMATION
Changes or modiŰcations to this equipment not expressly approved by the
party responsible for compliance could void the user’s authority to operate the equipment.
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules.These limits are designed to provide
reasonable protection against harmful interference in a residential installation. This
equipment can radiate radio frequency energy and, if not installed and used in accordance
with the instructions, may cause harmful interference to radio communications. However,
there is no guarantee that interference will not occur in a particular installation.
If this equipment does cause harmful interference to radio or television reception, which can
be determined by turning the equipment oŮand on, the user is encouraged to try to correct
the interference by one or more of the following measures:
x Reorient or relocate the transmitter.
x Increase the separation between the equipment and monitor.
x Connect the equipment into an outlet on a circuit diŮerent from that to which the monitor is
needed.
x Consult the dealer or an experienced radio/TV technician for help.
8
Para ver el Űrmware:
1. Seleccione conŰguración .
2. Seleccione la versión .
CUIDADOS Y MANTENIMIENTO
Almacenaje
Almacene esta Cámara de Retroceso en una área fría y seca, alejada de la luz solar directa, el calor y la
humedad excesiva.
Limpieza
No limpie o le pase un trapo impregnado con disolventes o materiales químicos a la Cámara de
Retroceso. Si es necesario, remueva la mugre o las manchas con un trapo suave humedecido en una
solución de detergente suave.
Reemplazo del Fusible
1. Gire la tapa de la punta del enchufe de energía en el sentido contra horario (no se necesitan
herramientas).
2. Remueva la tapa, el pasador central y el fusible.
3. Reemplace el fusible por uno de 1 amperios.
4. Reinstale el pasador central y la tapa. Gire la tapa en el sentido horario.
Descarte
La Cámara de Retroceso fue diseñada para proporcionarle años de servicio. La Cámara
de Retroceso debe ser reciclada o desechada de forma segura en una empresa local de
reciclaje de electrónicos. Ejemplos de lugares que aceptan artículos como este son:
centros de entrega de artículos para reciclado municipales o del condado como también
distribuidores de chatarra.
ESPECIFICACIONES
Cámara
Consumo de corriente (con transmisor) <250 mA
Pixeles 640 x 480
Ángulo de visualización (medido 9.8 pies [3 m]) desde la
cámara)
110°
Frecuencia 2400-2483,5 ± 0,3 MHz.
Distancia de transmisión RF sin interferencias: t492 pies (150 m)
Temperatura de almacenaje/operación 14° a 140 °F (-10° a 60 °C)
Monitor
Tamaño de la pantalla LCD 7,0 pul. (178 mm)
Fusible del cable de energía 1A
INFORMACIÓN DE LA FCC
ADVERTENCIA Cambios o modiŰcaciones a este equipo no aprobadas expresamente por la
parte responsable de cumplimiento podrá anular la autoridad del usuario para operar el equipo.
AVISO Este equipo ha sido probado y se encontró que cumple con los límites de un
dispositivo digital Clase B, conforme a la Parte 15 de las Reglas de la FCC. Estos límites
fueron diseñados para suministrar protección razonable contra interferencias dañinas en
una instalación residencial. Este equipo puede emitir frecuencia radial y energía y, si no se
instala y se usa de acuerdo con las instrucciones, podrá causar interferencia dañina para las
comunicaciones radiales. Sin embargo, no hay garantía de que dicha interferencia no ocurra en
una instalación en particular.
Si este equipo causa interferencia dañina a la recepción de radio o televisión, lo cual puede
ser determinado apagando y encendiendo el equipo, alentamos al usuario para que trate de
corregir la interferencia por medio de una o más de las siguientes medidas:
x Reoriente o reubique el transmisor.
x Aumente la separación entre el equipo y el monitor.
x Conecte el equipo en una toma de corriente de un circuito diferente a donde se necesita el
monitor.
x Consulte al agente o a un técnico de radio/TV para obtener ayuda.

9
Este dispositivo cumple con la Parte 15 de las Reglas de la FCC. La operación está sujeta a las
siguientes dos condiciones: (1) este dispositivo no deberá causar interferencia dañina, y (2) este
dispositivo deberá aceptar cualquier interferencia recibida, incluyendo interferencia que pueda causar la
operación indeseada del dispositivo. El fabricante no es responsable por ninguna interferencia de radio
o TV causada por modiŰcaciones no autorizadas en este equipo.Tales modiŰcaciones pueden anular la
autoridad del usuario para operar este equipo.
El dispositivo ha sido evaluado para cumplir el requisito general de la exposición a RF. Para mantener el
cumplimiento con las normas de exposición a RF de la FCC, este equipo debe ser instalado y operado a
una distancia mínima de 20 cm entre el radiador y su cuerpo.
Aviso a los Conductores en California y Minnesota:
La ley estatal le prohíbe a los conductores de California y Minnesota usar copas de succión en los
parabrisas mientras operan el vehículo motorizado. Se deberá usar otra opción de montaje a fricción o
en el tablero de instrumentos. La compañía PEAK® no se hace responsable por multas, penalidades
o daños que se puedan incurrir como resultado de hacerle caso omiso a este aviso. (Vea el código de
Vehículos de California Sección 26708(a); Estatutos de Minnesota 2005, Sección 169.71.)
INFORMACIÓN DE LA ICC
Este dispositivo cumple con RSSs exentos de licencia del Ministerio de Industria de Canadá.La operación
está sujeta a las dos condiciones siguientes:
1. Este dispositivo no puede causar interferencias; y
2. Este dispositivo debe aceptar cualquier interferencia, incluidas las interferencias que puedan
provocar un funcionamiento no deseado del dispositivo.
El dispositivo ha sido evaluado para cumplir el requisito general de la exposición a RF. Para mantener el
cumplimiento con las normas de exposición a RF de la FCC, este equipo debe ser instalado y operado a
una distancia mínima de 20 cm entre el radiador y su cuerpo.
RESOLUCIÓN DE PROBLEMAS
Problema Situación Acción
La pantalla no
muestra nada o no
está clara
El lente de la cámara está cubierto con nieve,
barro, hielo, etc. Limpie el lente.
La cámara fue montada incorrectamente o se
ha movido Revise la ubicación y la alineación de la cámara. Re
alineé como sea necesario.
La cámara o el monitor no reciben energía Asegŋrese de que todos los
cables estén conectados
correctamente al monitor, a la
cámara y en el circuito de luces
de reverso del vehículo.
Revise que todas las conexiones
de alambres y empalmes estén
bien conectados.
El botón de energía del monitor está apagado Prenda el botón de energía del
monitor.
La cámara tiene un ángulo incorrecto Ajuste el ángulo de la cámara.
Ajustes de pantalla incorrectos Ajuste la pantalla usando los
botones del monitor.
El monitor está en un ángulo incorrecto Ajuste el monitor usando los
botones de ajuste de ángulo.
El monitor y la cámara han perdido
el apareamiento. La comunicación
(apareamiento) necesita ser restablecido.
Vea “Restablecimiento de la
comunicación entre la cámara y
el monitor” en la página 7.
Siga las instrucciones para
aparear.
9
This device complies with Part 15 of the FCC Rules. Operation is subject to the following two
conditions: (1) this device may not cause harmful interference, and (2) this device must accept any
interference received, including interference that may cause undesired operation of device.The
manufacturer is not responsible for any radio or TV interference caused by unauthorized modiŰcations
to this equipment. Such modiŰcations could void the user’s authority to operate this equipment.
The device has been evaluated to meet general RF exposure requirement.To maintain compliance
with FCC’s RF exposure guidelines, this equipment should be installed and operated with a minimum
distance of 20 cm between the radiator and your body.
Notice to Drivers in California and Minnesota:
State law prohibits drivers in California and Minnesota from using suction mounts on their windshields
while operating motor vehicles. Other dashboard or friction mounting options should be used. Peak®
does not take any responsibility for any Űnes, penalties, or damages that may be incurred as a result
of disregarding this notice. (See California Vehicle Code Section 26708(a); Minnesota Statutes 2005,
Section 169.71.)
ICC INFORMATION
This device complies with Industry Canada’s license-exempt RSSs. Operation is subject to the
following two conditions:
1. This device may not cause interference; and
2. This device must accept any interference, including interference that may cause undesired
operation of the device.
The device has been evaluated to meet general RF exposure requirement.To maintain compliance
with FCC’s RF exposure guidelines, this equipment should be installed and operated with a minimum
distance of 20 cm between the radiator and your body.
TROUBLESHOOTING
Problem Situation Action
Monitor display is
blank or unclear
The camera lens is covered with snow, mud,
ice, etc.
Clean lens.
The camera is mounted incorrectly or has
moved
Check camera location and
alignment. Realign as necessary.
No power to the monitor or camera Ensure all wires are correctly
connected to the monitor,
camera and into the vehicle
reverse light circuit.
Check all wire connections and
splices for proper connection.
Monitor power button is oŮTurn monitor power button on.
Camera is angled incorrectly Adjust camera angle.
Screen settings are incorrect Adjust screen using monitor
buttons.
Monitor is angled incorrectly Adjust monitor angle using
adjustment knobs.
Monitor and camera have become unpaired.
The communication (pairing) needs to be
reestablished.
See “Reestablishing
Communication Between
Camera and Monitor” on page 7.
Follow instructions to pair.

10
LIMITED WARRANTY
Manufacturer warrants to the original consumer, or purchaser, that the PEAK® PKC0BU7 7.0-inch
Digital Back-Up Camera will be free from defects in material and workmanship for 1 year from the
date of sale to the original purchaser. Manufacturer hereby excludes and disclaims any and all other
warranties, expressed or implied, beyond those warranties speciŰed above. Manufacturer excludes any
implied warranty of merchantability or Űtness for a particular purpose.
IF YOUR PEAK® DIGITAL BACKƗUP CAMERA MALFUNCTIONS DUE TO A DEFECT IN MATERIALS
AND WORKMANSHIP WITHIN THE 1-YEAR WARRANTY PERIOD, MANUFACTURER WILL,
AT ITS ELECTION REPAIR OR REPLACE IT. MANUFACTURER SHALL NOT, HOWEVER, BE
RESPONSIBLE FOR ANY DAMAGE TOYOUR PRODUCT DUE TO ANY CAUSE OTHER THAN
DEFECTS IN MATERIAL OR WORKMANSHIP, INCLUDING WITHOUT LIMITATION: FAILURE
TO FOLLOW INSTRUCTIONS FOR USE; MISUSE; REPAIRS BY AN UNAUTHORIZED PERSON;
MISHANDLING; MODIFICATIONS; NORMAL WEAR AND TEAR; ACCIDENT OR OVERLOAD.
REPAIR OR REPLACEMENT AS PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE
REMEDY OF THE CONSUMER. MANUFACTURER SHALL NOT BE LIABLE FOR ANY INCIDENTAL,
CONSEQUENTIAL OR PUNITIVE DAMAGES FOR BREACH OF ANY EXPRESSED OR IMPLIED
WARRANTY ON THIS PRODUCT OR BASED ON ANY OTHER CAUSE OR CLAIM.
To Obtain Service:
1. Before returning this product for any reason, please call toll free [phone].
2. Do not return your PEAK®product to the place of purchase for service. Send your unit, postage
prepaid and insured, along with a copy of the original sales receipt and a phone number to the
address below. Pack your unit properly, as we are not responsible for any damage caused during
shipping.
Old World Industries, LLC
c/o Technical Services
4065 Commercial Avenue
Northbrook, IL 60062
3. A copy of the original receipt is required for warranty service. If no receipt is provided, the unit
manufacturer’s date will be used as the date of purchase.
PEAK and the PEAK Mountain Graphic are trademarks of
Old World Industries, LLC, Northbrook, IL 60062
All Rights Reserved
MADE IN CHINA
www.peakauto.com
10
GARANTÍA LIMITADA
El fabricante le garantiza al consumidor original, o comprador, que la Cámara Digital de Retroceso
de 7,0 pul. PEAK® modelo PKC0BU7 estará libre de defectos en material y mano de obra durante
un 1 año a partir de la fecha de venta al comprador original. El fabricante por la presente excluye y
renuncia a cualquier otra garantía, expresa o implícita, más allá de aquellas garantías especiŰcadas
anteriormente. El fabricante excluye cualquier garantía implícita de comerciabilidad o de aptitud para
un propósito en particular.
SI SU DIGITAL CÁMARA DE RETROCESO PEAK® TIENE UN MAL FUNCIONAMIENTO DEBIDO
A UN DEFECTO EN MATERIAL O MANO DE OBRA DENTRO DEL PERÍODO DE GARANTÍA
DE 1 AÑO, EL FABRICANTE A SU ELECCIÓN LA REPARARÁ O CAMBIARÁ. EL FABRICANTE,
SIN EMBARGO, NO SERÁ RESPONSABLE POR NINGÚN DAÑO A SU PRODUCTO DEBIDO
A CUALQUIER CAUSA QUE NO SE DEBA A DEFECTOS EN MATERIAL O MANO DE OBRA,
INCLUYENDO SIN LIMITACIONES: NO SEGUIR LAS INSTRUCCIONES DE USO, MAL USO,
REPARACIONES EFECTUADAS POR PERSONAS NO AUTORIZADAS, MAL MANEJO,
MODIFICACIONES, DESGASTE NORMAL, ACCIDENTES O SOBRECARGA. LA REPARACIÓN
O REEMPLAZO SEGÚN ESTA GARANTÍA ES EL REMEDIO EXCLUSIVO DEL CLIENTE. EL
FABRICANTE NO SERÁ RESPONSABLE POR NINGÚN DAÑO INCIDENTAL, CONSECUENTE
O PUNITIVO POR QUEBRANTO DE CUALQUIER GARANTÍA EXPRESA O IMPLÍCITA DE ESTE
PRODUCTO O BASADO EN CUALQUIERA OTRA CAUSA O RECLAMO.
Para Obtener Servicio:
1. Antes de retornar este producto por cualquier razón, por favor llame gratis al teléfono
[phone].
2. No retorne para servicio su producto PEAK®al lugar de compra. Envíe la unidad, con franqueo
pre pagado y asegurado, junto con una copia del recibo de venta original y un nŋmero telefónico
a la dirección mostrada a continuación. Empaque la unidad apropiadamente, ya que no somos
responsables por ningŋn daño causado durante el envío.
Old World Industries, LLC
c/o Technical Services
4065 Commercial Avenue
Northbrook, IL 60062
3. Se requiere una copia del recibo original para servicio de garantía. Si no presenta un recibo, la
fecha de fabricación será usada como la fecha de compra.
PEAK y la GráŰca de la Montaña PEAK son marcas registradas de
Old World Industries, LLC, Northbrook, IL 60062
Todos los derechos reservados
FABRICADO EN CHINA
www.peakauto.com
