PeakTech 4055 User manual

PeakTech



4055
Bedienungsanleitung /
Operation Manual
DDS Funktionsgenerator /
DDS Function Generator

1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und
2006/95/EC (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-Zeichen).
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom- oder
Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise zum Betrieb
des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass die Spannungseinstellung am Gerät mit
der vorhandenen Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* maximal zulässige Eingangswerte unter keinen Umständen überschreiten
* Defekte Sicherungen nur mit einer dem Originalwert entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Vor dem Umschalten auf eine andere Messfunktion Prüfleitungen oder Tastkopf von der Messschaltung
abkoppeln.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw. blanke oder
geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei Abdeckung Gefahr eines Wärmestaus im
Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr beim Umkippen des Gerätes)
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Messspitzen der Prüfleitungen nicht berühren.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.) betreiben
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert sein (wichtig
beim Transport von kalten in warme Räume und umgekehrt)
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden Reinigungsmittel.
Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Keine technischen Veränderungen am Gerät vornehmen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten Service-
Technikern durchgeführt werden.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* -Messgeräte gehören nicht in Kinderhände-
Reinigung des Gerätes:
Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose ziehen. Gerät nur mit einem feuchten,
fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt. Dies
könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
-1-

2. Einführung PeakTech
®
DDS-Funktionsgeneratoren
Ausgerüstet mit Direkter Digitalsynthese-Technik bieten PeakTech



DDS Funktionsgeneratoren eine hohe
Leistung sowie vielfältige Funktionen, die für schnelle Messeinsätze nötig sind. Die einfach gestaltete Front,
die numerische Anzeige sowie die Anzeigelampen erlauben komfortables Arbeiten und Ablesen. Darüber
hinaus erweitern zahlreiche optionale Funktionen die Eigenschaften des Gerätes.
2.1. Vorbereitungen zum Betrieb
2.1.1. Prüfen des Messgerätes und des Zubehörs
Prüfen Sie, ob das Messgerät und das Zubehör vollständig und unbeschädigt sind. Bei starker
Beschädigung der Verpackung sollten Sie diese aufbewahren, bis Sie das Messgerät vollständig geprüft
haben.
2.1.2. Funktionsgenerator mit dem Stromnetz verbinden und einschalten
Ein sicherer Betrieb des Gerätes ist nur unter folgenden Bedingungen gewährleistet.
* Spannung: 100-240 VAC * Temperatur: 0 ~ 40°C
* Frequenz: 45 - 65 Hz * Feuchte: 80 %
* Stromaufnahme: < 30 VA
Stecken Sie den Kaltgerätestecker in die Buchse ( 100 ~ 240 V AC) auf der Geräterückseite. Achten Sie auf
korrekte Erdung. Drücken Sie den Hauptschalter an der Gerätefront. Der Generator wird initialisiert und die
Standardparameter eingestellt. Das Gerät geht in folgenden Arbeitsmodus: Einzelfrequenz auf Kanal A,
Sinussignal, Anzeige der Werte für Frequenz und Amplitude von Kanal A.
WARNUNG!
Um die Sicherheit des Bedieners zu gewährleisten, muss das Gerät an eine dreipolige Schutzkontakt-
steckdose mit Schutzleiter angeschlossen werden.
2.2. Beschreibung der Gerätefront und der -rückseite
2.2.1. Gerätefront
1. Hauptschalter 5. Einstellknopf
2. Funktionstasten 6. Zifferntasten
3. Signalausgang 7. Anzeige
4.
Sync-Ausgang
-2-

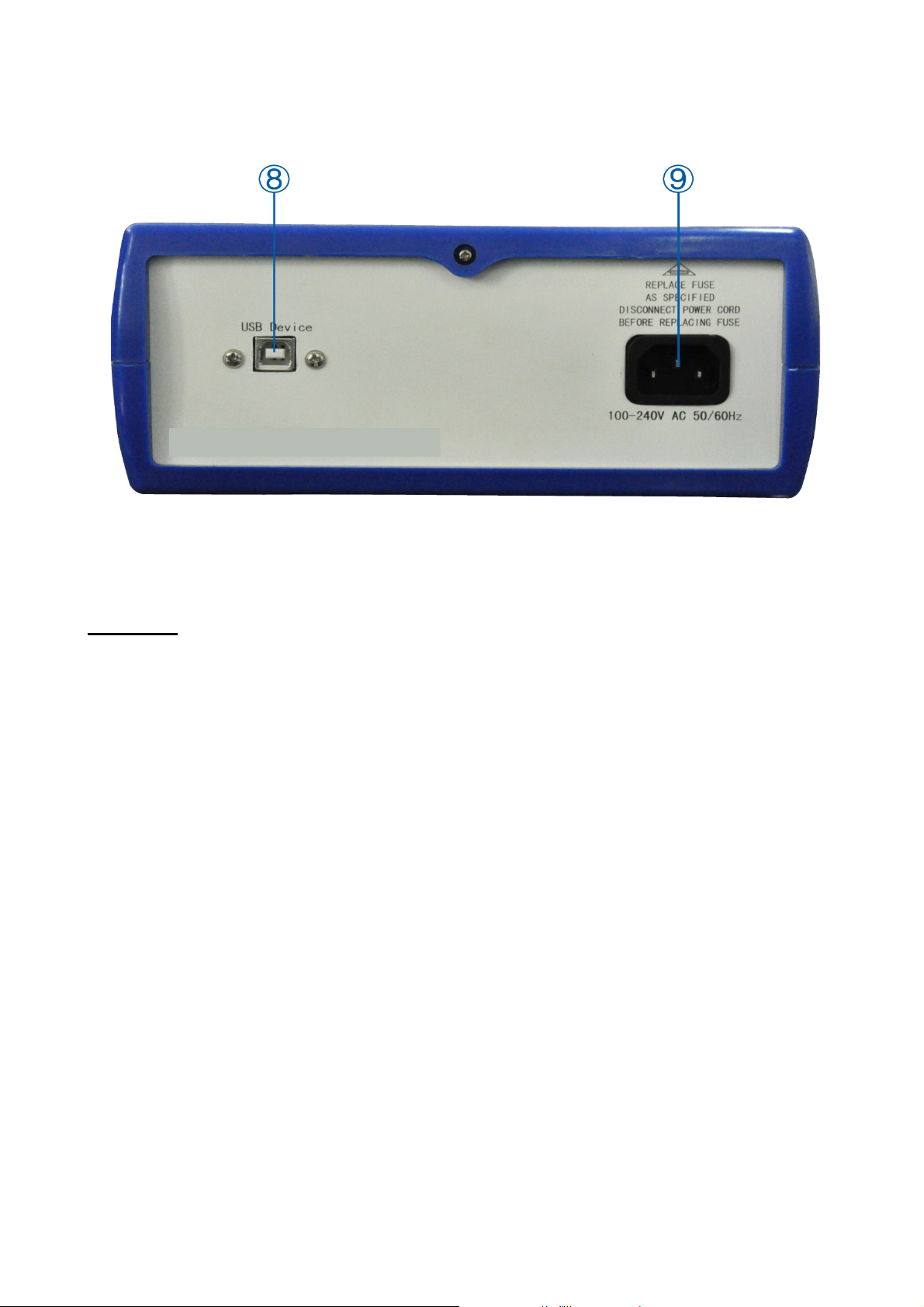

2.2.2. Geräterückseite
8. USB-Anschschluss
9. Kaltgerätebuchse
2.3. Anzeige
Das Display zeigt zwei Gruppen von Ziffern, die Gruppe auf der linken Seite mit 6 Ziffern zeigen Frequenz,
Periodendauer, Dämpfung und Tastverhältnis der Signale.
Die vier Ziffern auf der rechten Seite zeigen Amplitude und Offset der Signale. Es werden auch weitere auf
dem Display angezeigt, wie das aktuelle Wellenform-Signal, Signalparameter und Einheiten der Parameter.
-3-

2.4. Beschreibung der Tasten
Auf der Gerätefront befinden sich 28 Tasten mit folgenden Funktionen (siehe Gerätefront).
* Die Tasten 【0】【1】【2】【3】【4】【5】【6】【7】【8 】【9】dienen zur Eingabe von Zahlen.
* Die Taste 【.】dient zur Eingabe des Dezimalpunktes.
* Die Taste【-】dient zur Eingabe von Minuswerten in der Option von "Offset" sowie in anderen Fällen;
auch zum Einschalten bzw. Ausschalten des Tastendrucktons.
* Die Tasten 【<】【>】Cursor nach links oder nach rechts.
* Die Taste 【Freq】Frequenz auswählen; deaktiviert Kalibrierfunktion während der Kalibrierung.
* Die Tasten 【Perd】【Amp】【Offs】; wählt jeweils Periode, Amplitude und Offset
* Die Taste 【duty】auswählen von Tastverhältnis von Rechtecksignalen und Symmetrie von
Rampensignalen.
* Die Taste 【Atten】auswählen der Amplitudendämpfung.
* Die Taste 【output】öffnen und schließen des Ausgangssignals
* Die 【Sine】【Square】【 Ramp】-Tasten: auswählen von jeweils Sinus, Rechteck und Rampe drei
gemeinsamen Wellenformen.
* Die【Arb】-Taste: auswählen von 13 anderen Wellenform mit der jeweiligen Sequenz-Nummer.
* Die 【Sweep】-Taste: Wählen Sie Frequenz geschwungenen Funktion.
* Die【Cal】-Taste: Wählen Sie den Parameter „Kalibrierfunktion“.
* Unit-Tasten: Die sechs Tasten unter den Maßeinheiten-Markierungen sind Doppel-Funktionstasten, mit
denen man direkt die Funktionen ausführen kann. Bei der Eingabe von Ziffern mit den Zifferntasten,
drücken sie danach auf die Einheit und die Eingabe endet.
* Die【Menü】Taste: Wählen Sie unter verschiedenen Optionen zirkular verschiedenen Funktionen, siehe
unten Liste:
Optionen des Auswahlmenüs
Menü Option
Single frequency Phase und Art der Wellenform
Frequenz - Sweep Startfrequenz, Stopfrequenz, Sweep-Zeit, Sweep-Modus
Kalibrierung Kalibrierwert: Zero, Offset, Amplitude, Frequenz, Linearität (10 points)
2.5. Allgemeine Bedienung
Die folgende Beschreibung erklärt die allgemeine Bedienung für die Standardnutzung. Bei Fragen lesen Sie
bitte die entsprechenden Abschnitte in Kapitel 3 dieser Anleitung.
2.5.1 Einzel-Frequenz-Funktion: die Standardeinstellung ist nach dem Booten und Ausgänge einzigen
Frequenz-Signal.
Frequenzeinstellung: Stellen Sie die Frequenz-Wert bei 3,5 kHz 【Freq】【3】【. 】【5】【kHz】.
Frequenzeinstellung: Drücken Sie 【<】oder 【>】Taste, zum Setzen des Cursors.
Drehen Sie den Drehknopf nach links oder rechts zum Verringern oder Erhöhen des Wertes oder geben Sie
den Wert direkt über das numerische Tastenfeld ein. Bewegen Sie den Cursor für grobe Einstellungen nach
zur Feinjustierung nach links. Der Drehknopf dient zur Einstellung von Ziffernfeldern in den verschiedenen
Funktionen.
Einstellung der Periodendauer: Stellen Sie die Zeit als 2.5ms 【Period】【2】【. 】【5】【 ms】.
Amplituden - Einstellung: Stellen Sie die Amplitude auf 1.5 Vpp 【Ampl】【1】【.】【5】【Vpp】.
Attenuation - Einstellung: Stellen Sie die Dämpfung 0 dB (Auto Dämpfung wird standardmäßig nach dem
Einschalten aktiviert) 【Atten】【0】【dB】.
Offset-Einstellung: Stellen Sie den DC-Offset auf -1 Vdc 【Offset】【-】【1】【Vdc】.
-4-

Gemeinsame Wellenformauswahl: Wählen Sie „Rechteck“ (Sinus ist standardmäßig nach dem Einschalten
aktiv)【Square】.
Einstellung des Tastverhältnisses: Stellen Sie das Tastverhältnis auf 20% 【Duty】【2】【0】【%】.
Auswahl anderer Wellenformen: Wählen Sie eine beliebige Wellenform (z.B. laufende Nummer 12, siehe
Liste der laufenden Nummer von 16 Arten an Wellenformen) 【Arb】【1】【2】【 N】
Unterhalb wird die Häufigkeit der SWEEP-Durchläufe angezeigt.
Um die Messung zu beobachten, kann die Frequenz als Sinus-Signal mit einer Amplitude von 1Vss und
einem Offset von 0VDC festgelegt werden legen.
2.5.2 Frequenz-Wobbel-Funktion:
Drücken Sie die Taste 【Sweep】für die Ausgangsfrequenz mit Sinus-Signal.
Startfrequenz-Einstellung: Legen Sie die Start-Frequenz auf 5 kHz fest
Drücken Sie die Taste 【Menü】, die "Startfrequenz" leuchtet auf, drücken Sie【5】【kHz】.
Endfrequenz-Einstellung: Stellen Sie die Endfrequenz auf 2 kHz.
Drücken Sie die Taste【Menü】, die "Endfrequenz leuchtet auf, drücken Sie 【2】【kHz】.
Sweep Zeiteinstellung: Stellen Sie die Sweep-Zeit auf 5 s.
Drücken Sie die Taste 【Menü】, die "Sweep-Time" leuchte auf, drücken Sie 【5】【s】.
Sweeping-Modus-Einstellung: Stellen Sie den Sweep-Modus auf "Logarithmus“.
Drücken Sie die Taste 【Menü】, drücken Sie 【1】【 N】.
3. Funktionsbeschreibung

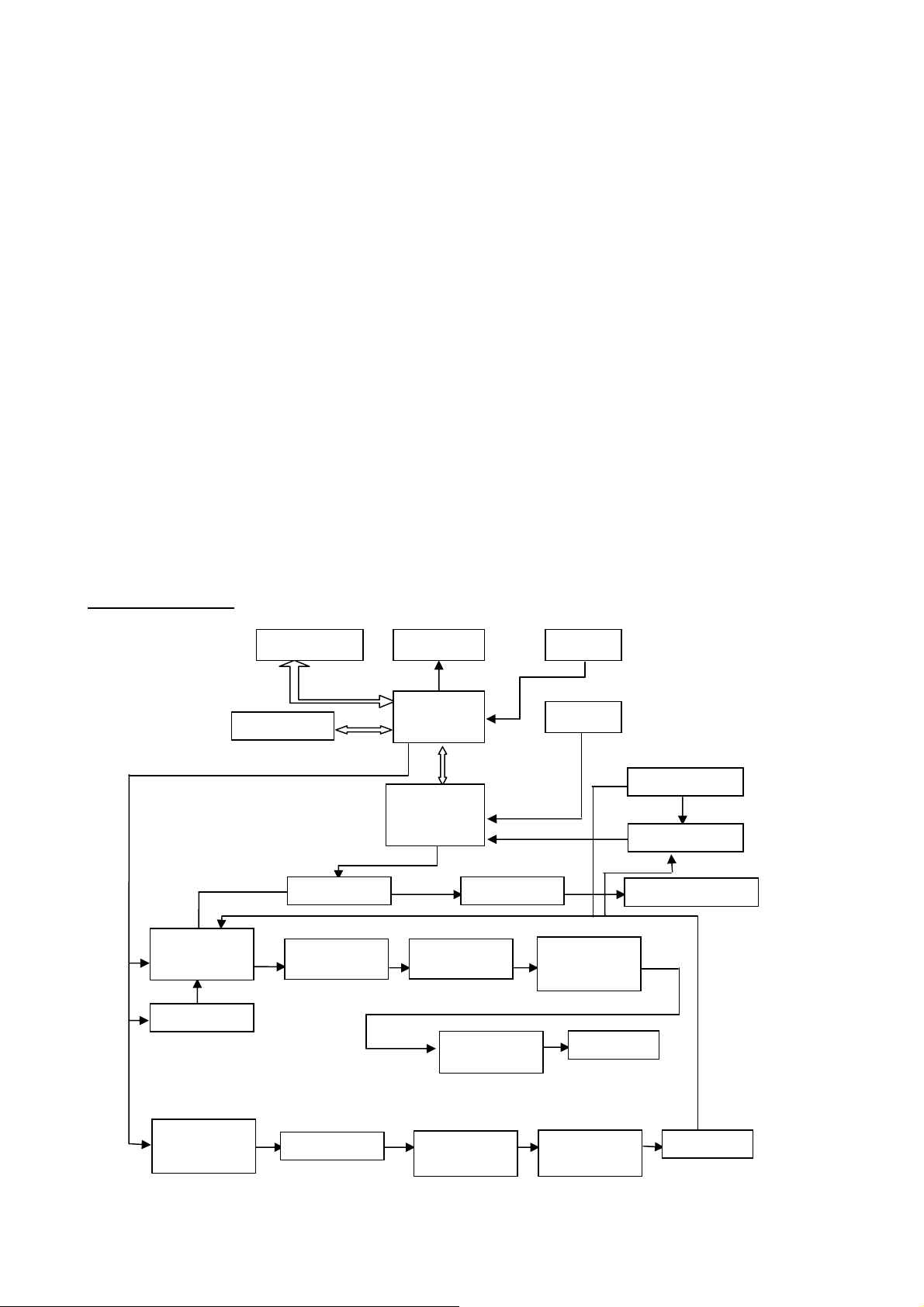

3.1. Blockdiagramm
-5-
Keyboar
d
Displayer

Knob
MCU
Digital circuit
Clock
DDS
Modulation input
FM
TTL output
ComparatorLowpass
Amplitude
control
and AM
Offset setting
Voltage
amplification
Power
amplification
Output
attenuation
20
-
6
0dB
Output A
Output
protection
DDS Lowpass
Amplitude
control
Power
amplification
Output B

3.2. DDS-Funktionsprinzip
* Herkömmliche Signalgeneratoren verwenden zur Erzeugung eines Spannungssignals verschiedene
elektronische Oszillatorschaltungen. Die damit erreichbare Frequenzgenauigkeit und Frequenzstabilität ist
nicht hoch genug. Darüber hinaus ist die Technik sehr komplex, die Auflösung gering, die
Frequenzeinstellung unbequem, und die Steuerung durch einen PC schwierig. Die direkte Digitalsynthese
(DDS) ist ein neuartiges Verfahren zur Signalerzeugung ohne Oszillatorkomponenten, das mit Hilfe einer
digitalen Synthese einen Datenstrom erzeugt, aus dem über einen DA-Wandler ein vorher einstellbares
Analogsignal erzeugt wird.
* Zur Erzeugung eines Sinussignals wird zunächst die Funktion y = sinx gequantelt, dann x als Adresse und
y als gequantelte Daten im Signalformspeicher gespeichert. DDS nutzt die Phasenadditionstechnik zur
Ansteuerung des Signalformspeichers. Bei jedem Taktimpuls wird das Phasenergebnis des
Phasenspeichers inkrementiert, so dass die Ausgangsfrequenz analog zur Phasenerhöhung erhöht wird.
Gemäß der Adresse des Phasenspeichers werden die gequantelten Daten aus dem Signalspeicher
entnommen und über DA-Wandler und Operationsverstärker in eine analoge Spannung umgewandelt. Da
die Signalformdaten kontinuierlich abgetastet werden, gibt der DDS-Generator ein getrepptes Sinussignal
aus. Die damit einhergehenden harmonischen Oberwellen werden mit einem Tiefpass gefiltert, um ein
glattes Sinussignal zu erzielen. Die Verwendung einer hochgenauen Referenzspannung in dem DA-
Wandler ermöglicht die Ausgabe eines sehr genauen und stabilen Signals.
* Die Amplitudensteuerung besteht aus einem DA-Wandler. Auf Grundlage des vom Bediener
voreingestellten Amplitudenwerts erzeugt dieser eine entsprechende Analogspannung, die mit dem
Ausgangssignal multipliziert wird und so die Einhaltung des voreingestellten Werts für die Amplitude des
Ausgangssignals garantiert. Die Offsetsteuerung besteht aus einem DA-Wandler. Auf Grundlage des vom
Bediener voreingestellten Offsetwerts erzeugt dieser eine entsprechende Analogspannung, die mit dem
Ausgangssignal multipliziert wird und so die Einhaltung des voreingestellten Werts für den Offset des
Ausgangssignals garantiert.
3.3. Bedienkonzept
* Die MPU steuert die Tasten und die Anzeigeelemente über eine Schnittstellenschaltung. Wird eine Taste
gedrückt, identifiziert die MPU den Code dieser Taste und führt die zugehörigen Befehle aus. Die
Anzeigenschaltung zeigt den Betriebszustand sowie die Generatorparameter über Menüzeichen aus.
* Mit dem Drehknopf wird der Zahlenwert an der Cursorposition verändert. Jede Drehung um 15° erzeugt
einen Triggerimpuls. Die MPU erkennt, ob die Drehung nach rechts oder nach links erfolgt. Bei einer
Drehung nach links wird der Zahlenwert an der Cursorposition um 1 verringert, bei einer Drehung nach
rechts um 1 erhöht.
4. Bedienung
4.1. Allgemeine Bedienung
4.1.1. Dateneingabe:
* Wird ein Eintrag ausgewählt, so ist die Eingabe von Parameterwerten über zehn Zifferntasten von links
nach rechts möglich. Wird in einem Parameter mehr als ein Dezimalpunkt eingegeben, so wird nur der
erste ausgewertet. Für die Funktion „Offset“ können Minuswerte eingegeben werden. Die Eingabe der
Werte muss mit der Einheitentaste abgeschlossen werden. Eine fehlerhafte Dateneingabe kann auf zwei
Arten korrigiert werden. Drücken Sie eine beliebige Einheitentaste und geben Sie dann die Werte erneut
ein, wenn das Ausgabeende ein falsches Ausgangssignal erlaubt. Wählen Sie den gleichen Eintrag erneut
aus und geben Sie die richtigen Werte ein, wenn das Ausgabeende ein falsches Ausgangssignal nicht
erlaubt.
* Sie können Werte in beliebiger Form mit oder ohne Dezimalpunkt eingeben; das Gerät zeigt solche Werte
in einem einheitlichen Format an. Eine Werteeingabe von 1,5 kHz oder 1500 Hz zeigt das Gerät immer als
1.500.00kHz.
-6-

4.1.2. Drehknopfeinstellung
* In der Praxis muss das Signal manchmal mehrfach nachgestellt werden; dazu wird der Einstellknopf
verwendet. Der Cursor in der numerischen Anzeige blinkt an einer bestimmten Position. Drücken Sie die
Taste 【＜】 oder 【＞】, um den blinkenden Cursor nach links oder rechts zu bewegen. Drehen Sie den
Einstellknopf im bzw. gegen den Uhrzeigersinn, um den Wert jeweils um 1 zu erhöhen oder zu verringern,
auch in höheren Stellen. Bei Einstellung mit dem Einstellknopf werden die Werte sofort wirksam und
müssen nicht mit einer Einheitentaste abgeschlossen werden. Bei Bewegung des blinkenden Cursors
nach links ist eine Grobeinstellung der Werte möglich, bei Bewegung nach rechts können Werte fein
eingestellt werden.
4.1.3. Auswahl des Eingabemodus
* Bei bekannten Werten ist die Verwendung der Zifferntasten am einfachsten, da die gewünschten Werte
sofort ohne Übergangswerte erzeugt werden können, unabhängig von der Größe des Wertesprungs.
Änderungen an den Eingaben oder Eingaben von Reihenwerten gelingen mit dem Einstellknopf einfacher.
Für eine Reihe von Werten gleicher Schrittweite ist die Verwendung der Schrittfunktion wesentlich
bequemer. Der Benutzer sollte daher seine Wahl entsprechend treffen.
4.2. Frequenz
* Nach dem Einschalten aktiviert der Generator automatisch die Frequenz-Funktion und gibt ein Frequenz-
signal an die Ausgangsbuchse.
4.2.1. Einstellen der Frequenz
* Drücken Sie die Taste 【Freq】, um den aktuellen Frequenzwert anzuzeigen. Der Frequenzwert kann
entweder über die Zifferntasten oder mit dem Einstellknopf eingegeben werden. Das Signal wird an
„Ausgang“ ausgegeben.
4.2.2. Einstellen der Periode
* Das Signal kann auch als Periode eingestellt und angezeigt werden. Drücken Sie die Taste 【Period】.
Der aktuelle Periodenwert wird angezeigt. Verwenden Sie dann die Zifferntasten oder den Einstellknopf
zur Eingabe des Periodenwerts. Intern wird jedoch weiterhin mit der Frequenzsynthese gearbeitet. Bei der
Eingabe und Anzeige der Werte handelt es sich lediglich um eine Konvertierung. Bedingt durch die
geringe Frequenzauflösung können nur Frequenzpunkte mit großen Periodensprüngen bei längeren
Perioden eingegeben werden. Die Eingabe und Anzeige der Periode ist zwar genau, aber die
Periodenwerte des tatsächlichen Ausgangssignals werden sehr unterschiedlich sein.
4.2.3. Einstellen der Amplitude
*Drücken Sie die Taste 【Ampl】, um die aktuelle Amplitude anzuzeigen. Verwenden Sie dann die
Zifferntasten oder den Einstellknopf zur Eingabe des Amplitudenwerts. Die Amplitude wird an „Ausgang“
ausgegeben.
* Das Verhältnis zwischen maximaler Amplitude und Offset-Wert sollte unter Formel. Wenn die
Einstellungen von Amplitude die Spezifikation überschreitet, wird der Generator diese abändern, bis sie im
Bereich des erlaubten maximalen Amplitudenwertes liegt.
Vpp≤2× (10-|offset|)
4.2.4. Format des Amplitudenwerts
Es gibt zwei Formen zur Eingabe und Anzeige der Amplitude: Peak-Peak-und RMS
* Drücken Sie 【Vpp】oder【mVpp】zur Eingabe des Amplitudenwertes Peak-Peak nachdem die Ziffern
eingegeben wurde.
* Drücken Sie 【mVrms】oder 【Vrms】zur Eingabe des Amplitudenwertes RMS.
RMS-Wert gilt nur für Sinus-, Rechteck- und Rampen-Signale.
Andere Wellenformen können nur mit Amplitudenwerten des Peak-Peak angezeigt werden.
-7-

4.2.5. Amplitudendämpfer
* Der Generator wird beim Start oder Reset auf „Auto“ gesetzt. Drücken Sie die Taste 【Atten】.Der
Generator wählt dann die Dämpfung automatisch anhand des eingestellten Amplitudenwerts. Die
Dämpfung wird bei Ausgangsamplituden von 2 Vss, 0,2 Vss und 0,02 Vss umgeschaltet. Es können nun
unabhängig von der Amplitudengröße eine höhere Amplitudenauflösung sowie ein höherer
Rauschabstand erzielt werden. Die Signalverzerrung ist geringer. Allerdings wird, wenn die Dämpfung
umschaltet, am Ausgangssignal ein kurzzeitiger Impuls erkennbar sein, was in manchen Fällen nicht
erlaubt ist. Dann können Sie eine feste Dämpfung für den Generator wählen. Drücken Sie die Taste
【Atten】, um den Dämpfungswert über die Zifferntasten einzugeben. Die Dämpfung beträgt 0 dB, 20 dB,
40 dB und 60 dB. Sie können die Dämpfung auch mit dem Einstellknopf einstellen. Die Dämpfung ändert
sich pro Schritt um eine Einstellung. Wenn der feste Dämpfungsmodus gewählt wird, ändert sich der
Dämpfungsschritt nicht zusammen mit der Signalamplitude, so dass das Ausgangssignal innerhalb des
gesamten Amplitudenbereichs laufend angepasst wird. Ist allerdings die Signalamplitude bei einer
Dämpfung von 0 dB klein, so erhöht sich die Verzerrung des Signals, und der Rauschabstand wird
geringer.
4.2.6. Ausgangsimpedanz
* Der Amplitudeneinstellwert wird bei offenem Ausgang kalibriert. Die wirkliche Spannung der
Ausgangsimpedanz ist der Amplituden-Einstellwert multipliziert mit dem Zuweisungsverhältnis aus
Lastimpedanz und Ausgangsimpedanz. Die Ausgangsimpedanz beträgt ca. 50 Ω. Ist die Lastimpedanz
groß genug, geht das Zuweisungsverhältnis gegen 1. Der Spannungsabfall der Ausgangsimpedanz kann
vernachlässigt werden. Die wirkliche Spannung ist nahe dem eingestellten Wert für die Amplitude. Wenn
jedoch die Lastimpedanz kleiner ist, kann der Spannungsabfall der Ausgangsimpedanz nicht
vernachlässigt werden. Es sollte darauf geachtet werden, dass die wirkliche Spannung nicht mit dem
eingestellten Wert für die Amplitude zusammenfällt.
* Mit 50ΩInnenwiderstand, ein kurzzeitiger Kurzschluss des Ausgangs beschädigt den Generator nicht,
jedoch sollte der Benutzer dies zu vermeiden. Ein Kurzschluss unter Hochspannung kann zu einer
Beschädigung des Generators führen. Der Generator verfügt über eine Funktion des gegenüberliegenden
Überspannungsschutzes, mit der der Generator automatisch den Ausgang schließt und einen Alarm mit
Hilfe der Ausgangsanzeige auslöst, wenn achtlos eine hohe Spannung (weniger als 30V) an den Ausgang
angeschlossen wurde. Geben Sie den Ausgang durch Drücken 【Output】-Taste wieder frei, sobald die
Störung behoben ist.
4.2.7. Offset-Einstellungen
In einigen Fällen ist ein gewisser Gleichspannungsbestandteil in dem auszugebenden Wechselspannungs-
signal gewünscht, damit ein Gleichspannungsoffset erzeugt wird.
Drücken Sie 【Offset】-Taste ( die Tastenbeleuchtung geht an), die Anzeige zeigt den aktuellen Offset-
Wert. Geben Sie den Offset-Wert für das Ausgangssignal mit den numerischen Tasten oder Drehknopf ein.
Der vorgegebene Gleichspannungsoffset wird vom Ausgang erzeugt.
Das Verhältnis zwischen dem maximalen DC-Offset und des Amplitudenwertes entspricht der u.a. Formel.
Sollte die Offset-Einstellung den errechneten Wert überschreitet, verändert der Generator diesen
selbstständig, bis der Offset innerhalb der Grenzen des maximalen Offset-Wertes liegt.
【offset】≤10-Vpp÷2
Beachten Sie bitte, dass die Summe aus der Hälfte der Ausgangssignalamplitude und dem absoluten Off-
setwert kleiner als 10 V sein sollte, damit ein Signalspitzenwert von weniger als ±10 V garantiert ist.
Anderenfalls ergibt sich eine amplitudenbegrenzende Verzerrung. Wenn für die Dämpfung von Kanal A die
Einstellung „Auto“ verwendet wird, wird der Ausgangsoffset mit der Amplitudendämpfung gedämpft. Bei
einer Amplituden-Effektivspannung größer als 2 V ist der wirkliche Ausgangsoffset gleich dem eingestellten
Offsetwert. Bei einer Amplituden-Effektivspannung größer als 0,2 V aber kleiner als 2 V beträgt der wirkliche
Ausgangsoffset ein Zehntel des eingestellten Offsetwerts. Bei einer Amplituden-Effektivspannung kleiner als
0,2V beträgt der wirkliche Ausgangsoffset ein Prozent des eingestellten Offsetwerts.
-8-

Die Einstellung des Gleichspannungsoffsets für das Ausgangssignal ist mit den Zifferntasten einfacher
durchzuführen als mit dem Einstellknopf. Grundsätzlich steigt der Gleichspannungspegel bei Drehung nach
rechts und sinkt bei Drehung nach links, unabhängig davon, ob der Gleichspannungsoffset positiv oder
negativ ist. Beim Durchgang durch den Nullpunkt wechselt das Vorzeichen automatisch.
4.2.8. Gleichspannungsausgang
* Wenn die Amplitudendämpfung auf 0 dB eingestellt ist, ist der Ausgangsoffsetwert gleich dem
voreingestellten Offsetwert und ist von der Amplitude unabhängig. Wenn die Amplitude auf 0 V eingestellt
ist, kann der Offset frei im Bereich von ±10 V eingestellt werden. Das Gerät arbeitet als
Gleichspannungsquelle, und ein voreingestelltes Gleichspannungssignal kann ausgegeben werden.
4.2.9. Auswahl der Signalform für Kanal A
Der Generator kann 16 Arten von Wellenformen ausgeben.
* Drücken Sie die Tasten 【Sine】,【Square】,【Ramp】-Tasten, um diese drei Arten von Wellenformen
direkt zu wählen.
* Die entsprechende Taste leuchtet nach Betätigung auf und das Symbol wird in der Anzeige angegeben.
* Wählen Sie 13 weitere Arten von Wellenformen mit der【Arb】-Taste, welche nach Betätigung
aufleuchtet und ein entsprechendes Symbol in der Anzeige angibt.
* Das Gerät zeigt die aktuelle Wellenform Sequenz-Nummer.
* Der Benutzer kann nun Wellenformen durch Eingabe einer entsprechenden Sequenz-Nummer mit dem
Tastenfeld bzw. dem Drehknopf wählen. Die Wellenform-Sequenz-Nummern sind wie nachfolgend
aufgeführt:
Liste der Namen und IDs der 16 Signalformen:
ID Signalform Name ID Signalform Name
00 Sinus Sine 08 positive Gleichspannung Pos-DC
01 Rechteck Square 09 negative Gleichspannung Neg-DC
02 Rampe Ramp 10 reine Sinus-Pendelung Full sine
03 Rechtecht positive Pos-square 11 Sinus Grenzwert Limit sine
04 Rampe positive Pos ramp 12 Exponentialfunktion Exponent
05 Dipulse Di-pulse 13 Logarithmusfunktion Logarithm
06 Rauschen Noise 14 Halbrundfunktion Half round
07 Treppe Stair 15 Sinusfunktion Sin(x)/x
4.2.10. Einstellen des Tastverhältnisses
Wenn als aktuelle Wellenform „Rechteck“ oder Rampe (einschließlich pos-Quadrat-und POS-Rampe)
ausgewählt wurde, drücken Sie die【Duty】- Taste, um den aktuellen Wert des Tastverhältnisses
anzuzeigen.
Zur Eingabe der Werte für das Tastverhältnis verwenden Sie die Zifferntasten oder Drehknopf, um das
Rechteck – bzw. Rampensignal mit einem festen Tastverhältnis Wert am Ausgang auszugeben.
Die Definition des Tastverhältnisses eines Rechtecksignals, ist das Verhältnis der Zeit der positiven Flanke
zur Periodendauer des gesamten Rechtecksignals.
Das übliche Tastverhältnis eines Rechtecksignals liegt bei 50%. Wellenformen mit einem anderen
Tastverhältnis nennt man in der Regel „Puls“. Die Definition des Tastverhältnisses eines Rampensignals ist
das Verhältnis der Anstiegszeit einer Rampe zur Periodendauer der gesamten Rampe. Das Rampen-
Tastverhältnis wird in der Regel Rampen-Symmetrie genannt. Rampensignale mit einer Symmetrie von 0%
oder 100% werden Sägezahn-Signale genannt und Rampensignale mit einer Symmetrie von 50% werden
Dreiecksignale genannt.
-9-

Wenn die Frequenz des Rechtecksignals vergleichsweise hoch ist, ist die Einstellung des Tastverhältnisses
entsprechend der Flankenzeit begrenzt, wie in der folgenden Formel beschrieben:
duty cycle × Periode ≥2 × Edge time
oder
duty cycle × Period ≤Period -(2 × Edge time)
4.3. Ausgangs-Phasen-Einstellung
* Unter der Frequenzfunktion, drücken Sie die 【Menü】-Taste, "Phase" leuchtet auf und die Anzeige gibt
den Phase-Wert an.
* Um den Phase-Wert einzugeben, verwenden Sie die Zifferntasten oder den Drehknopf. Licht, gibt es nur
zwei Werte, 0 °und 180 °, der Output-Phase. Bei der Einstellung der Phase auf 0°ist der Phasenwert des
"OUTPUT"-Anschlusses gleich dem des "SYNC"-Anschlusses.
* Bei der Einstellung der Phase auf 180° sind die Phasenwerte des "OUTPUT"-Anschlusses und des
"SYNC"-Anschlusses gegensätzlich.
4.4 Frequenz-Sweep-Funktion
Im Frequenz-Sweep ändert sich die Ausgangsfrequenz von der Start-Frequenz bis an die End-Frequenz,
entsprechend der eingestellten Sweep-Zeit. Der Benutzer kann innerhalb des gesamten Frequenzbereiches
wobbeln (sweep). Während dieses Prozesses ist die Phasenausgang kontinuierlichen. Alle 16 möglichen
Wellenformen können gewobbelt werden, außer natürlich den DC- oder Rauschen - Signalen. Das Wobbeln
einer linearen Frequenz ist vergleichbar mit der Frequenzmodulation des Rampensignals, mit dem
Unterschied, dass Frequenzwobbelung die Modulationswellenform nicht verwendet, jedoch am Ausgang
einer Reihe von separaten Frequenzpunkten entsprechend dem Zeit-Intervall nutzt.
Drücken Sie 【Sweep】-Taste (die Taste leuchtet auf) und der Generator aktiviert die
Frequenzwobbellungsfunktion (Sweep).
4.4.1 Start - und End - Frequenz
* Drücken Sie 【Menü】-Taste und setzen Sie dann die Startfrequenz.
* Drücken Sie 【Menü】-Taste und setzen Sie dann die Endfrequenz.
* Wenn der Endfrequenzwert höher ist als der Startfrequenzwert, wird die niedrigere Frequenz von einem
positiven Sweep zu einer höheren Frequenz. Die Frequenz wird Schritt für Schritt von der Startfrequenz
bis zur Endfrequenz erhöht und dann wieder auf die Start-Frequenz gesetzt.
* Wenn der Endfrequenzwert kleiner ist als der Startfrequenzwert, wird die höhere Frequenz von einem
negativen Sweep zu einer niedrigeren Frequenz. Die Frequenz wird Schritt für Schritt von der
Startfrequenz bis zur Endfrequenzverringert wieder auf die Startfrequenz gesetzt.
4.4.2 Sweep Zeit
* Drücken Sie 【Menü】-Taste und setzen Sie dann den Sweep-Zeitwert.
* Sweep-Zeit ist die Zeit des wobbeln von der Start-Frequenz bis zum Endpunkt der Endfrequenz.
* Die Sweep-Zeit von jedem Frequenzpunkt ist die gleiche, je länger die Sweep-Zeit ist, desto mehr
Frequenzpunkte werden gewobbelt. Liegen weniger Schritte zwischen den Frequenzpunkten, je feiner ist
die Wobbelung.
* Je kürzer der Sweep-Zeit ist, desto weniger Frequenzpunkte werden gewobbelt, welches mehr
Frequenzpunktschritte bedeutet, somit ist die Wobbelung gröber.
-10-

4.4.3 Sweeping-Modus
* Drücken Sie die【Menü】-Taste um den Sweep-Modus einzustellen. Setzen Sie den Wert "0", das
Zeichen "linear" wird angezeigt, und der Sweep-Modus ist „Linearität“.
* Setzen Sie den Wert als "1“, das Zeichen "log" wird angezeigt und „Logarithmus“ ist als Sweep-Modus
ausgewählt.
* Im Sweep-Modus „Linearität“, sind die Frequenzpunktschritte festgelegt, jedoch haben feste
Frequenzpunktschritte immer eine vergleichsweise schlechte Auswirkung auf den weiten
Frequenzbereich.
* In diesem Fall ist jedoch die Auflösung hoch, wenn der obere Frequenzbereich gewobbelt wird.
* Die Frequenz ändert sich langsam und die Wobbelung ist fein.
* Aber die Auflösung ist kleiner, wenn der untere Frequenzbereich gewobbelt wird.
* Die Frequenz ändert sich sehr schnell und die Wobbelung ist grob.
* Der lineare Sweep-Modus ist nur für Messungen innerhalb eines begrenzten Frequenzbereiches zu
empfehlen.
* Unter Sweep-Modus „ Logarithmus“ ist der Frequenzpunkteschritt nicht festgelegt, sondern ändert sich je
nach logarithmischem Zusammenhang.
* Beim Sweep des oberen Frequenzbereiches ist der Frequenzpunkteschritt vergleichsweise groß; wenn
der untere Frequenzbereich gewobbelt wird, ist der Frequenzpunkteschritt vergleichsweise klein.
* Die Frequenzänderung ist vergleichsweise durchschnittlich beim Sweep eines weiten Frequenzbereiches.
* Der logarithmische Sweep-Modus ist für Messungen innerhalb eines weiten Frequenzbereiches
anwendbar.
4.4.4 Sync Output
* Während des Frequenz-Sweep gibt der "Sync"-Ausgang an der Frontplatte ein Sync-Signal aus.
* Ein Sync-Signal ist ein Puls mit einem TTL-Pegel, in dem die steigende Flanke des Pulses immer dem
Startpunkt des Sweep entspricht und die abfallende Flanke immer dem Mittelpunkt des Sweep-Bereiches
entspricht. Die Periodendauer des Pulses ist die gleiche, wie die Sweep-Zeit.
* Drücken Sie 【Freq】,【Period】,【Ampl】oder【Offset】-Taste, um in den Normalbetrieb
zurückzukehren.
4.4.5 Output-Port
Es gibt zwei Ausgänge an der Vorderseite des Gerätes. Um Beschädigungen am Gerät zu vermeiden, sollte
der Benutzer keinerlei Spannungen an die beiden Ausgänge anlegen.
4.4.6 Signal-Ausgang "Output":
* Alle Signale, die der Generator erzeugt, werden am Signal-Ausgang ausgegeben.
* Drücken Sie die【Output 】-Taste, um den Signal-Ausgang zu öffnen oder zu schließen.
* Der Ausgang ist aktiviert, wenn die "Output"-Taste leuchtet und deaktiviert, wenn die Beleuchtung der
"Output"-Taste ausgeschaltet ist.
* Wenn versehentlich eine externe Hochspannung am Signal-Ausgang angelegt wurde, entsteht für das
Gerät eine Gefährdung und das Gerät schaltet die interne Schutz-Funktion ein, der Ausgang wird
automatisch deaktiviert (Tastenbeleuchtung aus). In diesem Fall müssen Sie die externe Last überprüfen.
* Erst nach Beseitigung der Störung drücken Sie die【Output】-Taste um den Signal-Ausgang wieder zu
aktivieren.
-11-

4.4.7 Sync-Ausgang "Sync":
Ausgabe einer Pulswellenform mit TTL-Pegel und CMOS, Hi > 4V, Low <0.3V.
1.) Im Frequenz-Funktionsmodus besteht der Sync-Ausgang aus einem Rechtecksignal mit TTL-Pegel,
welches die gleiche Frequenz liefert, wie die Frequenz des "Output"-Anschlusses.
Wenn die „Phase“ auf 0 °eingestellt ist, ist die Phase des Sync-Signals die gleiche, wie die Phase des
"Output"-Anschluss. Wenn die Phase auf 180 ° eingestellt ist, ist die Phase des Sync-Signals das
Gegenteil der Phase des "Output"-Anschluss.
2.) Im Frequenz-Sweep-Modus besteht das Sync-Signal aus einem Impuls-Signal mit TTL-Pegel, in dem
die steigende Flanke des Pulses immer dem Startpunkt des Sweep entspricht und die abfallende
Flanke immer dem Mittelpunkt des Sweep-Bereiches entspricht. Die Periodendauer des Pulses ist die
gleiche, wie die Sweep-Zeit.
4.5. Programmierbare Schnittstelle
* Ein USB Device Interface- Anschluss (USB Device) ist auf der Rückseite des Gerätes angebracht, durch
die das Gerät durch den Anschluss an einen Computer mit einem USB-Kabel programmierbar und
ferngesteuert werden kann. Ausführlich wird die Funktion der Schnittstelle auf der dem Gerät
beiliegenden CD beschrieben.
4.6 Parameterkalibrierung
* Das Instrument wird vor der kalibriert ausgeliefert, aber einige Spezifikationen können sich während einer
längeren Nutzungszeit verändern. Um die Genauigkeit über einen langen Zeitraum zu gewährleisten,
sollte das Gerät regelmäßig kalibriert werden.
* Sie können die Genauigkeit des Geräts wiederherstellen durch den Tastaturbetrieb, um die wichtigsten
Spezifikationen zu kalibrieren, ohne die Abdeckung des Gerätes zu entfernen.
4.6.1 Aktivieren der Kalibrierung
* Nach dem Einschalten ist die Kalibrierfunktion im deaktivierten Zustand und der Generator kann nicht
ohne die Eingabe des Kalibrierung-Passwort kalibriert werden.
* Dies ist ein Weg, um Parameter, die achtlos geändert werden können, zu schützen.
* Um die Kalibrierfunktion zu aktivieren, wählen Sie Sinus-Signal und drücken Sie dann die 【Cal】-Taste.
* Die Kalibrierfunktion zeigt nun 0 als Passwort an.
* Geben Sie nun das vollständige Kalibrierfunktions-Passwort ein „1900“ und drücken Sie die Taste
【"N"】um die Kalibrierung zu aktivieren.
4.6.2 Parameter-Kalibrierung
* Drücken Sie 【Menü】-Taste zur Kalibrierung Wert auf dem linken Display und Kalibrierung Sequenz-
Nummer auf der rechten Seite bei der Festlegung der Bedingungen Kalibrierung automatisch.
* Passen Kalibrierwert zu kalibrieren Kalibrierung präsentieren ausgewählte Option und machen die
Ausgabe erwartet. Weiter zu 【Menü】Taste und die Kalibrierung Sequenz-Nummer drücken, wird
Schritt für Schritt zu erhöhen, könnten Anwender alle Optionen bzw. zu kalibrieren, die in der folgenden
Liste angezeigt wird. Während der Kalibrierung, drücken Sie 【Cal】-Taste jederzeit drücken 【Menü】
Taste, um die Kalibrierung Sequenz-Nummer auf 00 zurück.
-12-

Kalibriertabelle
Sequenz-
nummer
Referenzwert Ausgangswert
Passen Sie den Kalibrierwert dem
Ausgangswert innerhalb der
Spezifikationen an
00 485 0Vdc
Nullpunktkalibrierung:
Ausgang DC Spannung:
－30～30mVdc
01 950 10Vdc
Offset-Kalibrierung:
Ausgang DC Spannung:
9.87～10.13Vdc
02 885 3.5Vrms Amplitude-Kalibrierung:
Ausgang AC Spannung: 3.464～3.536Vrms
03 500 1MHz
Frequenz-Kalibrierung:
Ausgangsfrequenz:
1MHz ± 20Hz
04～13 100 10Vpp
Flatness-Kalibrierung:
Ausgangsamplitude
9.0Vpp～11.0Vpp
4.6.3 Deaktivieren Kalibrierung
* Nach Beendigung der Kalibrierung drücken Sie die【Cal】-Taste und Anzeige gibt 1900 an.
* Drücken Sie eine beliebige Zifferntaste und dann die【N】-Taste, um die Kalibrierungs-Parameter zu
speichern und den Kalibrierprozess zu beenden.
* Sollte während der Kalibrierung ein Fehler aufgetreten sein, können Sie jederzeit die 【Freq】-Taste
drücken, um den Kalibrierprozess abzubrechen und ohne Speichern zu verlassen.
* Nach dem Neustart ruft der Generator automatisch wieder die Kalibrierparameter auf, die während der
letzten Kalibrierung gespeichert wurden.
5. Spezifikationen
5.1. Kanal A
5.1.1. Wellenform
Ausgangssignale: 16 Standardsignale wie Sinus, Rechteck, Rampe, Exponent, Rauschen, etc.
Wellenformlänge: 1024 Punkte
Messrate: 100 MSa/s
Amplitudenauflösung: 8 bits
harmonische Verzerrung: ≤40dBc (<1MHz / 1 Vss)
≤35dBc (≥1MHz)
Gesamtverzerrung: ≤1% (20 Hz ~ 200 kHz / 20 Vss)
Puls, Rechteck: Anstiegs-/Abfallzeit: ≤50ns
Tastverhältnis: 1% ~ 99%
5.1.2. Frequenz
Frequenzbereich: Sinus: 40mHz ~ 3 MHz
Andere: 40mHz ~ 1 MHz
Auflösung: 40mHz
Frequenzgenauigkeit: ±(2×10
-5
+ 40mHz)
-13-

5.1.3. Amplitude
Amplitude-Bereich: 0mVpp ~ 20Vpp (ohne Last)
0mVpp ~ 10Vpp (bei 50 ΩLast)
Auflösung: 20mVpp (for amplitude>2V), 2mVpp (for amplitude <2V)
Amplitudengenauigkeit: ±( 1% + 2mV) (bei 1 kHz Frequenz / > 5 mV rms)
Ausgangswiderstand: 50Ω
5.1.4. Offset (bei einer Dämpfung von 0 dB)
Offset-Bereich: ± 10 V DC (ohne Last); ± 5 V DC (bei 50 ΩLast)
Offset-Genauigkeit: ± (1 % + 30 mV)
5.1.5. Sweep
Sweep-Bereich: der Start/End-Punkt kann beliebig eingestellt werden
Sweep-Rate: 10ms ~ 500s/ Schritt
Sweep-Modus: linearity, logarithm
5.2. Ausgang
5.2.1. Wellenform
Rechteck, Anstiegs-/Abfallzeit ≤20ns
5.2.2. Amplitude
Kompatibilität des TTL, CMOS, LOW < 0.3V , HIGH > 4V
5.2.3. programmierbare Schnittstelle
USB-Schnittstelle mit Bedienungsanleitung, welche auf der Software-CD beigefügt ist.
5.3. Allgemeine Daten
5.3.1. Versorgungsspannung
Spannung 100 ~ 240 V
Frequenz: 45 ~ 65 Hz
Leistungsaufnahme: <20VA
5.3.2. Umgebungsbedingungen
Temperatur: 0 ~ 40°C
Luftfeuchtigkeit: <80%
5.3.3. Abmessungen
Abmessungen (BxHxT): 256 x 101 x 313 mm
Gewicht: 2 kg
-14-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung oder
Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher
Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt dienen,
vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen erfüllen und
werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf von einem Jahr wird
empfohlen.
© PeakTech
®
09/2010/pt
-15-

1. Safety Precautions
This product complies with the requirements of the following European Community Directives: 2004/108/EC
(Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by 2004/22/EC (CE-marking).
To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-circuits
(arcing), the following safety precautions must be observed.
Damages resulting from failure to observe the safety precautions are exempt from any legal claims whatever.
* Prior to connection of the equipment to the main outlet, check that the available mains voltage corresponds
to the voltage setting of the equipment.
* Connect the main plugs of the equipment only to a mains outlet with earth connection.
* Do not exceed the maximum permissible input rating
* Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse holding
* Disconnect test leads or probe from the measuring circuit before switching models or functions.
* Check the test leads and probes for faulty insulation or bare wires before connection to the equipment
* Do not cover the ventilation slots of the cabinet to ensure that the air is able to circulate freely inside
* Do not insert metal objects into the equipment by way of the ventilation slots
* Do not place water-filled containers on the equipment (danger of short-circuit in case of know-over the
container)
* To avoid electrical shock, do not operate this product in wet or damp conditions. Conduct measuring works
only in dry clothing and rubber shoes, i. e. on isolating mats
* Never touch the tips of the test leads or probe
* Comply with warning labels and other info on the equipment
* Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness
* Do not subject the equipment to shocks or strong vibrations
* Do not operate the equipment near strong magnetic fields (motors, transformers etc.)
* Keep hot soldering irons or guns away from the equipment
* Allow the equipment to stabilise at room temperature before taking up measurement important for exact
measurements)
* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or solvents
* The meter is for indoor use only.
* Do not operate the meter before the cabinet has been closed and screwed safely as terminal can carry
voltage.
* Do not store the meter in a place of explosive, inflammable substances
* Do not modify the equipment in any way
* Opening the equipment and service- and repair work must only be performed by qualified service
personnel
* The instrument must be set up so that the power plug can removed from the socket easily.
* -Measuring instruments don't belong to children hands-
Cleaning the cabinet:
Prior to cleaning the cabinet, withdraw the mains plug from the power outlet. Clean only with a damp, soft
cloth and a commercially available mild household cleaner. Ensure that no water gets inside the equipment
to prevent possible short and damage to the equipment.
-16-

2. Introduction of PeakTech



DDS Function Generators
With Direct Digital Synthesis Technique (DDS), PeakTech

DDS function generators are of the high
performance indexes and numerous function characteristics which are necessary for the fast completion of
measuring. The simple and clear front panel design and the display interface of number and indicator light
are convenient for the users to operate and observe. Moreover, the extended optional functions enhance the
system characteristics.
2.1. Prepare to use
2.1.1. To check the instrument and the accessories
Check whether the instrument and the accessories are complete and unbroken. If the package is badly
damaged, please keep it until the instrument passes the performance testing.
2.1.2. Plug in and turn on the function generator
To guarantee the safe operation of the instrument, the following conditions should be achieved.
Voltage: AC 100-240V Temperature: 0 ~ 40°C
Frequency: 45 - 65 Hz Humidity: 80%
Power: <30VA
Plug the power connector into power socket outlet (AC 100 ~ 240 V) on the rear panel with safe earth-wire.
Press the power switch on the front panel to switch on the power. Now the initialization of the generator
begins, and then the default parameters are installed. The instrument will enter into the working state of
single frequency of channel A and output sine waveform and display the frequency value and amplitude
value of signal of channel A.
WARNING!
In order to ensure the security of the operator, triple- core socket outlet with safe earth-wire must be used.
2.2. Description of Front Panel and Rear Panel
2.2.1. Front Panel
1. Power switch 5. Adjusting knob
2. Function switch 6. numeric keys
3.
Waveform output 7. Display screen
4. Sync output
-17-

2.2.2. Rear Panel
8. USB device
9. AC power socket
2.3. Screen description
The display screen display two groups of digits, the group on the left with 6 digits shows frequency, period,
attenuation, duty cycle and so on of the signals. The four digits on the right show amplitude offset and so on
of the signals. There are also letter indicator lights on the display screen, to indicate present waveform
signal, parameter options and also units of parameters.
-18-

2.4. Keyboard description
There are 28 keys on the front panel of the instrument with the following functions (see the layout of the front
panel).
* The keys of 【0】【1】【2】【3】【4】【5】【6】【7】【8】【9】to enter the numbers.
* The key of 【.】to enter the Decimal point.
* The key of【-】to enter the minus in the option of “Offset”, and in other circumstances, it is used to
enable or disable the key-press sound circularly.
* The keys of【＜】【＞】to move the cursor leftwards or rightwards.
* The key of 【Freq】select frequency; disable calibration process when calibrating.
* The keys of 【Perd】【Ampl】【Offs】set respectively period, amplitude and offset
* The key of 【duty】select duty cycle of square and symmetry of ramp.
* The key of 【Atten】select amplitude attenuation.
* The key of 【Output】open and close output signal circularly
* The 【Sine】【Square】【Ramp】keys: select respectively sine, square and ramp three common
waveforms.
* The【Arb】key: Select other 13 waveform besides three common ones with the waveform sequence
number.
* The【Sweep】key: Select frequency sweeping function.
* The【Cal】key: Select parameter calibration function.
* Unit keys: The six bottom keys under unit marks are double-function keys, not shift keys, which you press
directly can execute the functions marked. When inputting digits with numeric keys, press them to select
the unit of the inputting and end the digits inputting at the same time.
* The【Menu】key: select different options circularly under different functions, see below list：
Options list of menu
Menu Option
Single frequency Phase and version of waveform
Frequency sweeping Start frequency, end frequency, sweep time, sweep mode
Calibration Calibration value: zero, offset, amplitude, frequency, flatness（10 points）
2.5. Basic operation
The following description will explain the basic operation to meet the usual need of the users. Every user
whoever has questions should read the corresponding contents in the chapter three of the instruction.
2.5.1 Single frequency function: which is default after booting and outputs single frequency signal.
Frequency setting: Set the frequency value at 3.5 kHz 【Freq】【3】【.】【5】【kHz】.
Frequency adjusting: Press【＜】or【＞】key to move the cursor, switch the adjusting knob left or right to
decrease or increase the digit at the cursor, borrowing from or carry to the former digit continuously. Move
the cursor left for coarse adjusting, and right for fine adjusting. The adjusting knob is applicable for adjusting
digits of other options too, which will not be described any more.
Period setting: set the period as 2.5ms 【Period】【2】【.】【5】【ms】.
Amplitude setting: set the amplitude as 1.5Vpp 【Ampl】【1】【.】【5】【Vpp】.
Attenuation setting: set the attenuation as 0dB（Auto attenuation is default after booting）
【Atten】【0】【dB】.
Offset setting: set DC offset as -1Vdc 【Offset】【-】【1】【Vdc】.
Common waveform selection: select square（sine is default after booting）【Square】.
-19 -
