PeakTech 6230 User manual

Bedienungsanleitung /
Operation Manual
Festspannungs-Schaltnetzteil /
Fixed Voltage Switching Mode
Power Supply
PeakTech
6230

1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG
(elektromagnetische Kompatibilität) und 2006/95/EG
(Niederspannung) entsprechend der Festlegung im Nachtrag
2004/22/EG (CE-Zeichen).
Verschmutzungsgrad 2.
Zur Betriebssicherheit des Gerätes und zur Vermeidung von
schweren Verletzungen durch Strom- oder Spannungsüberschläge
bzw. Kurzschlüsse sind nachfolgend aufgeführte
Sicherheitshinweise zum Betrieb des Gerätes unbedingt zu
beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen,
sind von Ansprüchen jeglicher Art ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen
verwendet werden
* Verwenden Sie dieses Netzgerät nicht in Verbindung mit hohen
Induktiven Lasten, wie z.B. Magnetspulen oder motorbetriebene
Geräte, da es zu Beschädigungen am Gerät, aufgrund des
induktiven Rückflusses vom Ausgang zurück an das Netzgerät,
kommen kann.
* Vor Anschluss des Gerätes an eine Steckdose überprüfen, dass
die Spannungseinstellung am Gerät mit der vorhandenen
Netzspannung übereinstimmt
* Gerät nur an Steckdosen mit geerdetem Schutzleiter anschließen
* Gerät nicht auf feuchten oder nassen Untergrund stellen.
* Ventilationsschlitze im Gehäuse unbedingt freihalten (bei
Abdeckung Gefahr eines Wärmestaus im Inneren des Gerätes)
* Keine metallenen Gegenstände durch die Ventilationsschlitze
stecken.
* Keine Flüssigkeiten auf dem Gerät abstellen (Kurzschlussgefahr
beim Umkippen des Gerätes)
-1-

* Gerät nicht in der Nähe starker magnetischer Felder (Motoren,
Transformatoren usw.) betreiben.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig
geschlossen ist.
* Defekte Sicherungen nur mit einer dem Originalwert
entsprechenden Sicherung ersetzen. Sicherung oder
Sicherungshalter niemals kurzschließen.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme
auf eventuelle Schäden bzw. blanke oder geknickte Kabel und
Drähte überprüfen. Im Zweifelsfalle keine Messungen vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in
Gummischuhen bzw. auf einer Isoliermatte durchführen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät darf nicht unbeaufsichtigt betrieben werden
* Gerät keinen extremen Temperaturen, direkter
Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe
aussetzen.
* Starke Erschütterung vermeiden.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes
fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die
Umgebungstemperatur stabilisiert sein (wichtig beim Transport
von kalten in warme Räume und umgekehrt).
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten
Stofftuch und einem milden Reinigungsmittel. Benutzen Sie keine
ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren
Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen
nur von qualifizierten Service-Technikern durchgeführt werden.
* Gerät nicht mit der Vorderseite auf die Werkbank oder
Arbeitsfläche legen, um Beschädigung der Bedienelemente zu
vermeiden.
* Keine technischen Veränderungen am Gerät vornehmen.
-2-

* Niemals die Belüftungsschlitze verdecken
* -Messgeräte gehören nicht in Kinderhände-
Reinigung des Gerätes:
Vor dem Reinigen des Gerätes, Netzstecker aus der Steckdose
ziehen. Gerät nur mit einem feuchten, fusselfreien Tuch reinigen.
Nur handelsübliche Spülmittel verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in
das Innere des Gerätes gelangt. Dies könnte zu einem Kurzschluss
und zur Zerstörung des Gerätes führen.
2. Einführung
* Dieses Festspannungs-Schaltnetzteil wurde mit hoher
Funkentstörstabilität entworfen und ist besonders für
Gleichspannungsbetriebene Funkanlagen geeignet. Es ist auch
für eine Vielzahl von anderen Anwendungen geeignet, die eine
saubere DC-Quelle brauchen.
* Das verdeckt angebrachte Potentiometer ermöglicht die
Feinabstimmung der Ausgangsspannung von 10 bis 15 V. Die
Konstantstrom-Schaltung ist ausgelegt für Überlast, Kurzschluss
und Übertemperaturschutz. Sollte einer dieser Fehler auftreten,
werden die Spannungs- und Stromwerte auf einen sicheren Wert
zurückgefahren, und die „DC-Ausgang EIN“ Leuchte erlischt.
* Dieses Netzteil bietet auch einen Überspannungsschutz für Ihre
angeschlossenen Geräte um sie vor Schäden zu durch eine zu
hohe Ausgangsspannung zu schützen.
* Bitte lesen Sie dieses Handbuch gut durch und achten Sie
besonders auf die Vorsichts- und Sicherheitsmaßnahmen.
* Bewahren Sie diese Anleitung gut auf, um sie zum späteren
Nachschlagen schnell zu finden.
-3-

Vorsicht!
Benutzen Sie dieses Netzteil nicht für hohe induktive Lasten wie
Magnetspule oder motorisierte Geräte, welche aufgrund des
induktiven Rückschlags den Ausgang das Netzteils beschädigen
können.
Sollte die Gerätesicherung auslösen, benutzen Sie das Gerät nach
Austausch nicht sofort wieder, sondern vergewissern Sie sich, dass
der Fehler hierfür gefunden und behoben wurde. Benutzen Sie nur
Sicherungen der gleichen Charakteristik und mit den gleichen
Sicherungswerten.
-4-

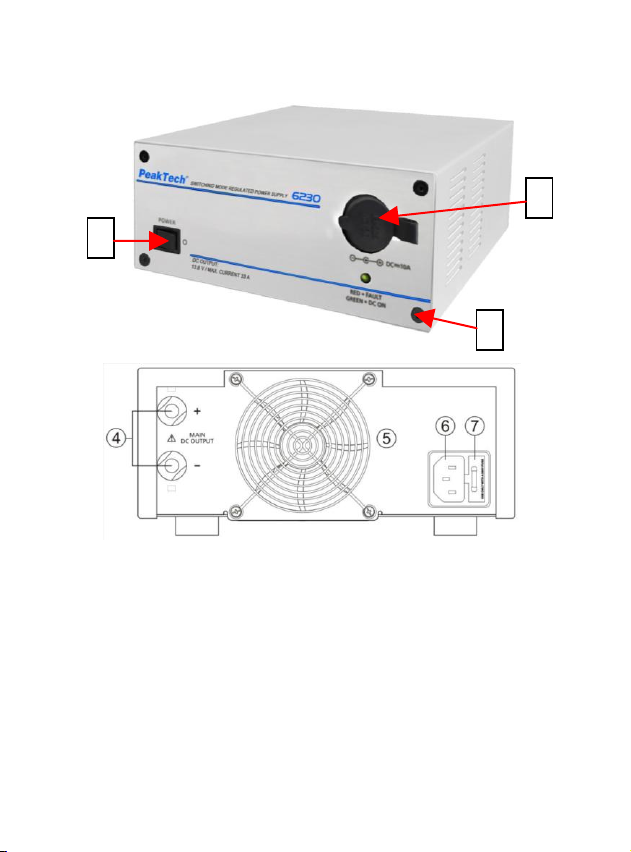

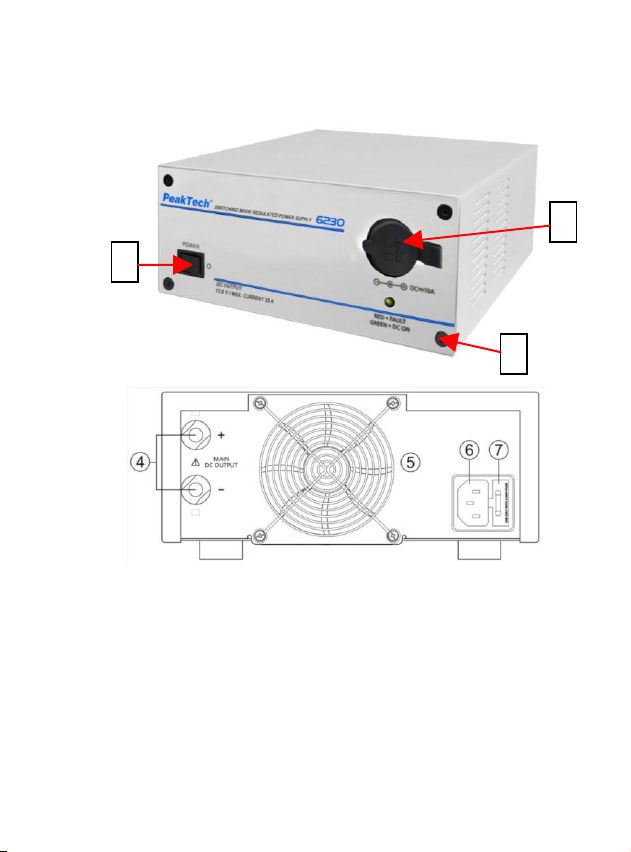

3. Anzeigen und Bedienelemente
1. On / Off Schalter
2. „DC Ausgang AN“ Indikator
3. KFZ-Zigarettenanzünderbuchse (10 A max.)
4. Haupt-Gleichspannungsausgang
5. Lüfter (variable Geschwindigkeit)
6. AC-Netzeingang
7. Sicherungshalter
8. Feinabstimmung für Spannungsausgang an der Bodenplatte.
(Bereich: 10 ~ 15 V)
-5-
1
2
3

4. Installation
1. Dieses Netzteil ist nur für den Innenbereich konzipiert, stellen
das Gerät in einem gut belüfteten Ort auf und lassen Sie
mindestens 50 mm (2 Zoll) Platz auf allen Seiten, damit der
Lüfter arbeiten kann.
2. Prüfen Sie, ob die richtige Netzspannung (siehe Typenschild)
am Netzteileingang anliegt.
Vergewissern Sie sich, dass der Netzstecker bautechnisch die
gleiche 3-Pin-Version mit Erdungsstift hat um elektrische
Schläge und Kriechströme zu vermeiden.
3. Schalten Sie die Stromversorgung ein, bis die Kontrolldiode
grün leuchtet.
4. Schalten Sie das Netzteil aus und verbinden Sie den
Verbraucher mit richtiger Polarität.
5. Schalten Sie erst das Netzteil ein, danach erst den
Verbraucher.
6. Wenn der Vorgang beendet ist, schalten Sie zunächst den
Verbraucher aus und erst dann das Netzteil.
-6-

5. Feineinstellung der Ausgangsspannung
(10 ~ 15 V)
Die geregelte Stromversorgung ist werksseitig auf eine stabile
Gleichspannung eingestellt worden. Selten müssen Sie die
Feinabstimmung im normalen Betrieb vornehmen, sollte allerdings
die Notwendigkeit einer anderen Ausgangsspannung bestehen,
entnehmen Sie ihr Vorgehen dem folgenden Absatz.
1. Lassen Sie das Netzteil für ca. 15 min warmlaufen.
2. Stellen Sie das Netzteil auf Kopf und verbinden Sie ein digitales
Multimeter (DMM) mit mindestens 2 Nachkommastellen mit den
Ausgangsbuchsen.

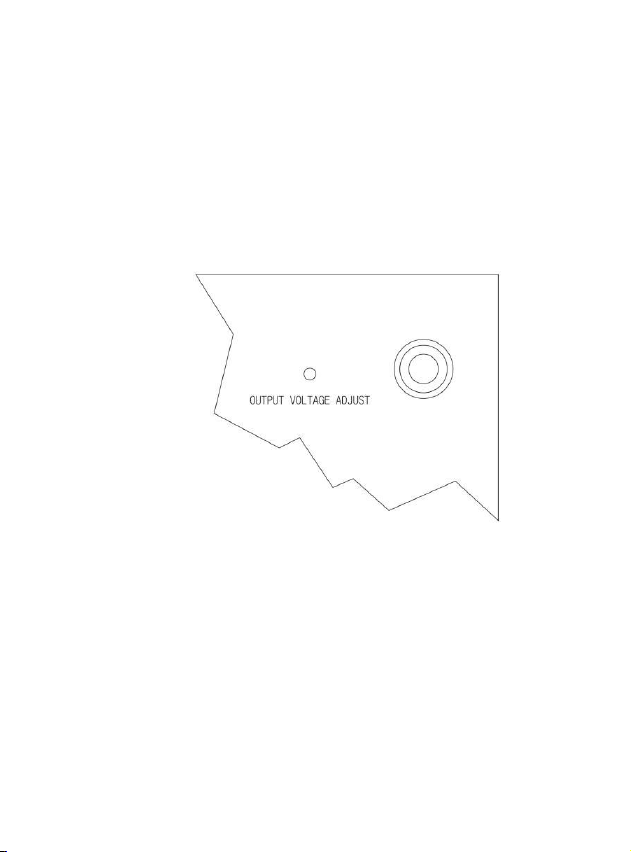

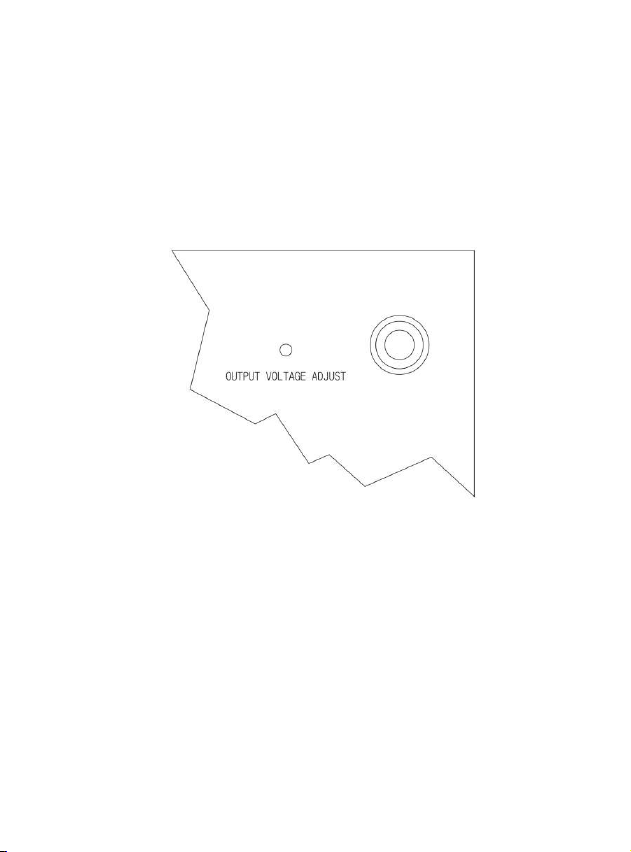

3. Suchen Sie die Öffnung für das Feinabstimmungspotentiometer
auf der Unterseite wie in Abb.1 dargestellt.
4. Benutzen Sie einen schmalen Schraubendreher zu den
Einstellarbeiten.
5. Drehen Sie den Schraubendreher Vorsichtig und langsam im
Uhrzeigersinn oder gegen den Uhrzeigersinn und achten Sie
dabei auf die im Multimeter angezeigte Ausgangsspannung.
6. Erneut messen die Ausgangsspannung abschließend erneut
und drehen Sie das Netzteil wieder in die Ausgangsposition.
-7-

6. Technische Daten
Ausgangsspannung 10 ~ 15V DC
Ausgangsstrom 33 A dauer., 36 A max.
(Hauptausgangssockel) (1min. 50% Arbeitszyklus)
Restwelligkeit ≤50 mVss, 5 mVeff
Netzregelung ≤20 mV (±10% Variation)
Lastregelung ≤ 50 mV (10 ~ 100% Last)
Spannungseingang 110 –240 V AC, 50/60 Hz
Kühlsystem Drehzahlgeregelter Lüfter
Abmessungen (BxHxT) 200 x 80 x 213 mm
Gewicht 2 kg
-8-

Alle Rechte, auch die der Übersetzung, des Nachdruckes und der
Vervielfältigung oder Teilen daraus, vorbehalten. Reproduktion
jeder Art (Fotokopien, Mikrofilm oder ein anderes Verfahren) nur mit
schriftlicher Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des
Gerätes, welche dem Fortschritt dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte die in unseren Unterlagen
genannten Spezifikationen erfüllen und werkseitig kalibriert geliefert
werden.
Eine Wiederholung der Kalibrierung nach Ablauf von 1 Jahr wird
empfohlen.
©PeakTech® 07/2016/Pt./th
-9-

1. Safety Precautions
This product complies with the requirements of the following
European Community Directives: 2004/108/EC (Electromagnetic
Compatibility) and 2006/95/EC (Low Voltage) as amended by
2004/22/EC (CE-marking).
To ensure safe operation of the equipment and eliminate the danger
of serious injury due to short-circuits (arcing), the following safety
precautions must be observed.
Damages resulting from failure to observe the safety precautions
are exempt from any legal claims whatever.
* Prior to connection of the equipment to the main outlet, check that
the available mains voltage corresponds to the voltage setting of
the equipment.
* Do not use this power supply associated with high inductive loads
such as Solenoids or motorized devices, as it can damage the
power supply due to the inductive back-flow from the output back.
* Connect the main plugs of the equipment only to a mains outlet
with earth connection.
* Do not exceed the maximum permissible input rating.
* Replace a defective fuse only with a fuse of the original rating.
Never short-circuit fuse or fuse holding
* Disconnect test leads or probe from the measuring circuit before
switching models or functions.
* Check the test leads and probes for faulty insulation or bare wires
before connection to the equipment
* Do not cover the ventilation slots of the cabinet to ensure that the
air is able to circulate freely inside
* Do not insert metal objects into the equipment by way of the
ventilation slots
* Do not place water-filled containers on the equipment (danger of
short-circuit in case of know-over the container)
-10-

* To avoid electrical shock, do not operate this product in wet or
damp conditions. Conduct measuring works only in dry clothing
and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with warning labels and other info on the equipment.
* Do not subject the equipment to direct sunlight or extreme
temperatures, humidity or dampness
* Do not subject the equipment to shocks or strong vibrations
* Do not operate the equipment near strong magnetic fields
(motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilise at room temperature before
taking up measurement (important for exact measurements).
* Periodically wipe the cabinet with a damp cloth and mid detergent.
Do not use abrasives or solvents
* The meter is for indoor use only.
* Do not operate the meter before the cabinet has been closed and
screwed safely as terminal can carry voltage.
* Do not store the meter in a place of explosive, inflammable
substances.
* Do not modify the equipment in any way.
* Opening the equipment and service- and repair work must only be
performed by qualified service personnel.
* The instrument must be set so that the power plug can be
removed from the socket easily.
*-Measuring instruments don’t belong to children hands-
Cleaning the cabinet
Prior to cleaning the cabinet, withdraw the mains plug from the
power outlet.
Clean only with a damp, soft cloth and a commercially available mild
household cleanser. Ensure that no water gets inside the equipment
to prevent possible shorts and damage to the equipment.
-11-

2. Introduction
* This fixed voltage switching mode power supply is designed with
high RFI stability especially for DC operated radio equipment. It is
also suitable for a variety of applications that need a clean DC
source.
* The concealed trimmer allows fine tuning of output voltage range
of 10 ~ 15V.
* Constant current circuitry is used for overload, short circuit and
over temperature protection. Output voltage and current would
drop to a safety value when any of the faults occur and the DC
output ON indicator will turn off. This power supply also has Over
Voltage Protection to prevent your connected equipment from
damage by abnormal high output voltage.
* Please read through this manual and pay special attention to the
caution and safety precautions.
* Keep this manual in an easy to find place for future reference.
Cautions!
DO NOT use this power supply for high inductive load such as
solenoid or motorized equipment because of the inductive kick back
from the output may damage the power supply.
DO NOT operate power supply immediately with a newly replaced
fuse before the fault has been found and rectified. Make sure to use
the same rating and type as the original fuse.
-12-

3. Panel Description
1. On/Off Switch
2. DC Output ON Indicator
3. Car cigar socket (10 A max.)
4. Main DC Output Binding Post
5. Cooling Fan (Variable speed)
6. AC Power Input Connector
7. Cover Fuse Holder
8. Fine tune access port at the base plate.
(Range: 10 - 15 V) -13-
1
2
3

4. Installation
1. This power supply is designed for indoor use only , put the unit
in a well ventilated place and allow at least 50mm(2 in.) space
on two sides and the back to allow sufficient fan
2. Check for the correct input AC voltage with the rating label on
the power supply cooling.
Make sure your mains plug is of 3 pin version and the ground
pin is effective as the grounding of the power supply will prevent
electrical shock caused by leakage.
3. Turn on the power supply for a few minutes and the indicator (2)
should be in green.
4. Turn off the power supply and connect the equipment with
correct polarity.
5. Turn on the power supply first and then turn on the equipment.
6. When the operation is finished, turn off the equipment first and
then turn off the power supply.
-14-

5. Fine Tuning the output Voltage (10 ~15 V)
This regulated power supply has been factory preset at a stable DC
output.
Rarely you need to do any fine tuning under normal operation.
However, should the need for specific precise output voltage other
than the preset voltage is required, refer to the following procedure.
1. Let the
power supply warm up for about 15 min.
2. Turn the power supply over with the bottom up and connect a
digital Multimeter (DMM) with at least 2 decimal read out to the
main output terminal (4).
3. Locate the fine tune access hole (8) on the bottom as shown in
Fig.1.
4. Insert a slim flat head screw driver to get to the trimmer as
shown in Fig.1.
5. Carefully and slowly turn the screw driver clockwise or anti-
clockwise while keeping an eye on the DMM for your desired
voltage setting. -15-

6. Measure again the output voltage to re-confirm your new setting
after returning the power supply to its normal operation position.
SPECIFICATIONS
Output voltage 10 ~ 15V DC
Output current 33 A Continuous, 36 A max.
Main output post (1 min. 50% duty cycle)
Ripple and noise 50 mVpp, 5 mVrms
Line regulation 20 mV (±10% Variation)
Load regulation 50 mV (10~100% load)
Power source 110 ~ 240 V AC; 50/60 Hz
Cooling system Forced air cooling by variable speed cooling
fan
Dimensions (WxHxD) 200 x 80 x 213 mm
Weight 2 kg
-16-

All rights, also for translation, reprinting and copy of this manual or
parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by
written permission of the publisher.
This manual considers the latest technical knowing. Technical
changings which are in the interest of progress reserved.
We herewith confirm, that the units are calibrated by the factory
according to the specifications as per the technical specifications.
We recommend to calibrate the unit again, after 1 years.
©PeakTech® 07/2016/Pt./th
PeakTech Prüf- und Messtechnik GmbH –Gerstenstieg 4 - DE-22926 Ahrensburg / Germany
[phone]/44 [phone]
[email protected] www.peaktech.de
