PeakTech 6225 User manual

PeakTech
®6225
Bedienungsanleitung / Operation Manual
Labor-Schaltnetzgerät /
Laboratory Switching Mode Power Supply

1. Sicherheitshinweise zum Betrieb des Gerätes
Dieses Gerät erfüllt die EU-Bestimmungen 2004/108/EG (elektromagnetische Kompatibilität) und
2006/95/EG (Niederspannung) entsprechend der Festlegung im Nachtrag 2004/22/EG (CE-
Zeichen).
Zur Betriebssicherheit des Gerätes und zur Vermeidung von schweren Verletzungen durch Strom-
oder Spannungsüberschläge bzw. Kurzschlüsse sind nachfolgend aufgeführte Sicherheitshinweise
zum Betrieb des Gerätes unbedingt zu beachten.
Schäden, die durch Nichtbeachtung dieser Hinweise entstehen, sind von Ansprüchen jeglicher Art
ausgeschlossen.
* Dieses Gerät darf nicht in hochenergetischen Schaltungen verwendet werden.
* Das Gerät muss so aufgestellt werden, dass der Netzstecker leicht aus der Steckdose entfernt
werden kann.
* Nehmen Sie das Gerät nie in Betrieb, wenn es nicht völlig geschlossen ist.
* Gerät, Prüfleitungen und sonstiges Zubehör vor Inbetriebnahme auf eventuelle Schäden bzw.
blanke oder geknickte Kabel und Drähte überprüfen. Im Zweifelsfalle keine Messungen
vornehmen.
* Messarbeiten nur in trockener Kleidung und vorzugsweise in Gummischuhen bzw. auf einer
Isoliermatte durchführen.
* Warnhinweise am Gerät unbedingt beachten.
* Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit
oder Nässe aussetzen.
* Starke Erschütterung vermeiden.
* Gerät nicht in der Nähe starker magnetischer Felder (Motoren, Transformatoren usw.)
betreiben.
* Heiße Lötpistolen aus der unmittelbaren Nähe des Gerätes fernhalten.
* Vor Aufnahme des Messbetriebes sollte das Gerät auf die Umgebungstemperatur stabilisiert
sein (wichtig beim Transport von kalten in warme Räume und umgekehrt)
* Säubern Sie das Gehäuse regelmäßig mit einem feuchten Stofftuch und einem milden
Reinigungsmittel. Benutzen Sie keine ätzenden Scheuermittel.
* Dieses Gerät ist ausschließlich für Innenanwendungen geeignet.
* Vermeiden Sie jegliche Nähe zu explosiven und entflammbaren Stoffen.
* Öffnen des Gerätes und Wartungs- und Reparaturarbeiten dürfen nur von qualifizierten
Service-Technikern durchgeführt werden.
* Keine technischen Veränderungen am Gerät vornehmen.
* Niemals zum Laden von Batterien und Akkus verwenden.
* -Messgeräte gehören nicht in Kinderhände-
Reinigung des Gerätes
Vor dem Reinigen des Gerätes Netzstecker aus der Steckdose ziehen.
Gerät nur mit einem feuchten, fusselfreien Tuch reinigen. Nur handelsübliche Spülmittel
verwenden.
Beim Reinigen unbedingt darauf achten, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
Dies könnte zu einem Kurzschluss und zur Zerstörung des Gerätes führen.
- 1 -

2. Einführung
Dieses Netzgerät im modernen Design wurde speziell für den Service- und Ausbildungssektor
konzipiert und ermöglicht die LED-Anzeige eine schnelle und präzise Ablesung der eingestellten
Werte. Die Ausgangsspannung bzw. der Ausgangsstrom ist kontinuierlich veränderbar.
3. Technische Daten
Spannungsversorgung: 200 ~ 240 V AC; 50/60 Hz umschaltbar extern
Ausgangsspannung: 1 ~ 30 V DC
Ausgangsstrom: 0 ~ 5 A DC
Netzstabilität: CV ≤20 mV CC ≤20 mA
(0-100% Last)
Laststabilität: CV ≤50 mV CC ≤20 mA
(0-100% Last)
Restwelligkeit: CV ≤50 mV CC ≤ 20 mA
(0-100% Last)
Überlastschutz: Strombegrenzerschaltung und kurzschlussfest
Genauigkeit
Spannungsanzeige: ± 0,5 % + 2 Stellen
Stromanzeige: ± 0,5 % + 2 Stellen
Abmessungen : (BxHxT) 70 x 160 x 220 mm
Gewicht : 1,4 kg
Zubehör: Netzkabel und Bedienungsanleitung
- 2 -

4. Betrieb
4.1. Anzeigen und Bedienelemente an der Vorderseite des Gerätes
1. Spannungsanzeige
2. Stromanzeige
3. Grobeinstellung der Spannung
4. Grobeinstellung des Ausgangsstromes
5. –Ausgangsbuchse
6. GND-Ausgangsbuchse
7. + Ausgangsbuchse
8. An/Aus-Schalter
- 3 -
1.
2.
3.
4.
7.
6.
5.
8.

5. Betrieb des Gerätes
1. Einstellung der konstanten Ausgangsspannung:
Drehen Sie den Stromregler (4) im Uhrzeigersinn bis zum Anschlag.
Schalten Sie das Gerät mit dem Netzschalter (8) ein und stellen Sie mit dem
Spannungsregler (3) die gewünschte Ausgangsspannung ein.
2. Strombegrenzung / konstanten Ausgangsstrom aktivieren:
Trennen Sie eine evtl. angeschlossene Last von den Ausgängen des Netzgerätes.
Schalten Sie den Netzschalter (8) ein und stellen den Spannungsregler (3) im
Uhrzeigersinn auf die gewünschte Ausgangsspannung ein. Drehen Sie den Stromregler
(4) gegen den Uhrzeigersinn bis zum Anschlag.
Ausgangsbuchsen (5 + 7) des Netzgerätes mit Hilfe einer Kurzschlussbrücke oder einer
Messleitung kurzschließen und drehen Sie dann den Stromregler (4) im Uhrzeigersinn,
um den gewünschten Ausgangsstrom bzw. die gewünschte Strombegrenzung
einzustellen.
Hinweis:
Der maximale Ausgangsstrom wird durch den angeschlossenen Verbraucher bestimmt.
Sie können einen angeschlossenen Verbraucher nicht mit einem höheren Strom
belasten, als dieser tatsächlich benötigt.
6. Achtung !
1. Wenn die Stromversorgung nicht eingeschaltet werden kann und die Netzversorgung ist
eingeschaltet, kann die Sicherung des Labornetzgerätes ausgelöst haben. Schalten Sie das
Labornetzgerät aus, ziehen Sie das Netzkabel ab und wechseln Sie die Sicherung.
Führt der sicherungswechsel nicht zum Erfolg, kann ein Defekt des Gerätes vorliegen.
Wenden Sie sich in diesem Fall an Ihren Händler, um eine Überprüfung durchführen zu
lassen.
2. Ist die Ausgangsspannung im Konstantspannungsbetrieb niedriger als die voreingestellte
Spannung und die CC-Anzeige leuchtet, so hat das Netzgerät automatisch in den
Konstantstrombetrieb geschaltet. Überprüfen Sie die angeschlossene Last oder erhöhen Sie
den Ausgangsstrom.
3. Ist der Ausgangsstrom niedriger als der voreingestellte Strom und die CV-Anzeige leuchtet,
so arbeitet das Netzgerät im Konstantspannungsbetrieb.
Überprüfen Sie die angeschlossene Last oder erhöhen Sie die Ausgangsspannung.
4. Ist die Ausgangsspannung im Konstantspannungsbetrieb nicht stabil oder springt, ist
wahrscheinlich die Netzversorgungsspannung unter 90% des Nennwertes. Wird das Problem
nicht von der Netzversorgungsspannung verursacht, wenden Sie sich an Ihren Fachhändler.
- 4 -

7. Achtung !
Im Falle eines Kurzschlusses am Ausgang wird der Strom begrenzt durch die Stromkontrollen,
allerdings sollte das Gerät ausgeschaltet werden und der Kurzschluss beseitigt werden vor der
weiteren Nutzung.
Die Netzversorgung muss vor der Wartung ausgeschaltet werden und die Wartung sollte nur von
qualifiziertem Personal durchgeführt werden.
Das Gerät sollte an einem trockenen und gut belüfteten Platz stehen und sollte das Gerät längere
Zeit nicht in Gebrauch sein, sollte der Netzstecker gezogen werden.
Labornetzgeräte sind nicht zum Laden von Batterien konzipiert. Eine solche Benutzung kann zu
schwerwiegenden Beschädigungen am Gerät führen, welche von Ansprüchen jeglicher Art
ausgeschlossen sind.
Alle Rechte, auch die der Übersetzung, des Nachdruckes und der Vervielfältigung dieser Anleitung
oder Teilen daraus, vorbehalten.
Reproduktionen jeder Art (Fotokopie, Mikrofilm oder ein anderes Verfahren) nur mit schriftlicher
Genehmigung des Herausgebers gestattet.
Letzter Stand bei Drucklegung. Technische Änderungen des Gerätes, welche dem Fortschritt
dienen, vorbehalten.
Hiermit bestätigen wir, dass alle Geräte, die in unseren Unterlagen genannten Spezifikationen
erfüllen und werkseitig kalibriert geliefert werden. Eine Wiederholung der Kalibrierung nach Ablauf
von einem Jahr wird empfohlen.
© PeakTech®11/2014/Pt.
- 5 -

1. Safety Precautions
This product complies with the requirements of the following European Community Directives:
2004/108/EC (Electromagnetic Compatibility) and 2006/95/EC (Low Voltage) as amended by
2004/22/EC (CE-Marking).
To ensure safe operation of the equipment and eliminate the danger of serious injury due to short-
circuits (arcing), the following safety precautions must be observed.
Damages resulting from failure to observe these safety precautions are exempt from any legal
claims whatever.
* Do not use this instrument for high-energy industrial installation measurement.
* The instrument must be set up so that the power plug can be removed from the socket easily.
* Prior to connection of the equipment to the mains outlet, check that the available mains voltage
corresponds to the voltage setting of the equipment.
* Connect the mains plug of the equipment only to a mains outlet with earth connection.
* Do not place the equipment on damp or wet surfaces.
* Do not cover the ventilation slots of the cabinet to ensure that the air is able to circulate freely
inside.
* Do not insert metal objects into the equipment by way of the ventilation slots.
* Do not place water filled containers on the equipment (danger of short-circuit in case of knock
over of the container).
* Replace a defective fuse only with a fuse of the original rating. Never short-circuit fuse or fuse
holding.
* Check test leads and probes for faulty insulation or bare wires before connection to the
equipment.
* To avoid electric shock, do not operate this product in wet or damp conditions. Conduct
measuring works only in dry clothing and rubber shoes, i. e. on isolating mats.
* Never touch the tips of the test leads or probe.
* Comply with the warning labels and other info on the equipment.
* The measurement instrument is not to be to operated unattended.
* Do not subject the equipment to direct sunlight or extreme temperatures, humidity or dampness.
* Do not subject the equipment to shocks or strong vibrations.
* Do not operate the equipment near strong magnetic fields (motors, transformers etc.).
* Keep hot soldering irons or guns away from the equipment.
* Allow the equipment to stabilize at room temperature before taking up measurement (important
for exact measurements).
* Use caution when working with voltages above 35V DC or 25V AC. These Voltages pose shock
hazard.
* Periodically wipe the cabinet with a damp cloth and mid detergent. Do not use abrasives or
solvents.
* The meter is suitable for indoor use only
* Do not operate the meter before the cabinet has been closed and screwed safely as terminal can
carry voltage.
* Do not store the meter in a place of explosive, inflammable substances.
* Do not modify the equipment in any way
* Do not place the equipment face-down on any table or work bench to prevent damaging the
controls at the front.
* Opening the equipment and service –and repair work must only be performed by qualified
service personnel
* Never use this device as battery charger
* Measuring instruments don’t belong to children hands-
- 6 -

Cleaning the cabinet
Prior to cleaning the cabinet, withdraw the mains plug from the power outlet. Clean only with a
damp, soft cloth and a commercially available mild household cleanser. Ensure that no water gets
inside the equipment to prevent possible shorts and damage to the equipment.
2. Introduction
This power supply in modern design constructed especially for the service centers and education
fields. The LED display enables the user to read the fixed values very fast, precise and the outputs
for constant voltage and current are continuously adjustable.
3. Technical Data
Operation voltage: 200 ~ 240 V AC; 50/60 Hz switchable extern
Output voltage: 1 - 30 V DC
Output current: 0 ~ 5 A DC
Line regulation: CV ≤20 mV CC ≤20 mA
(0-100% Load)
Load regulation: CV ≤50 mV CC ≤20 mA
(0-100% Load)
Ripple and noise: CV ≤50 mV CC ≤20 mA
(0-100% Load)
Protection: constant current and short-circuit protection
Voltage indication accuracy: ± 0,5 % + 2 digits
Current indication accuracy: ± 0,5 % + 2 digits
Dimensions: (WxHxD) 70 x 160 x 220 mm
Weight: 1,4 kg
Accessories: Power cable and manual
- 7 -

4. Operation

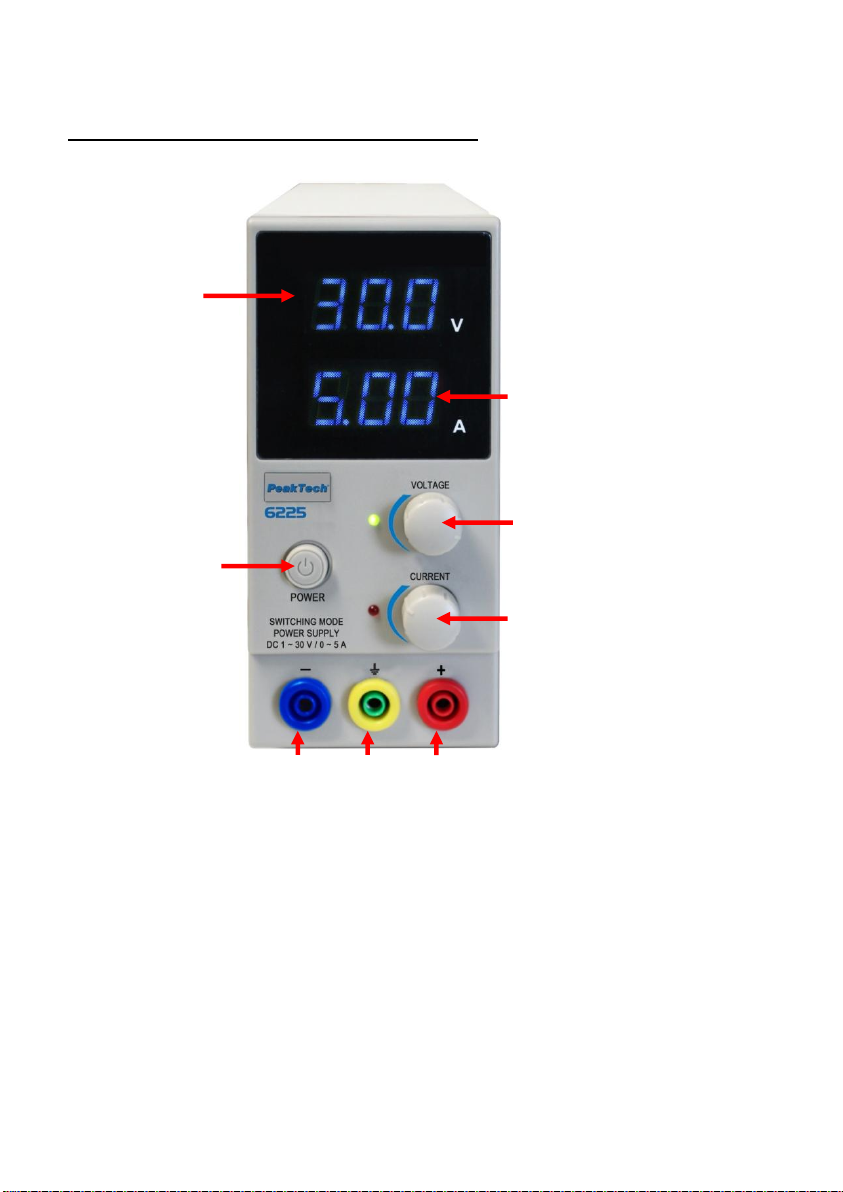

4.1. Controls and description of front-panel
1. Voltage indication
2. Current indication
3. Coarse adjustment of output voltage
4. Coarse adjustment of current
5. Negative output terminal
6. GND-Output
7. Positive output terminal
8. Power ON/OFF switch
- 8 -
1.
2.
3.
4.
7.
6.
5.
8.

5. Operating method
1. Setting the constant voltage output:
Turn the current regulator (4) clockwise until it stops. Turn on the machine's power switch
(8) and turn the voltage regulator (3) to the desired output voltage.
2. Current limitation / constant current output:
Disconnect a possible connected load from the output sockets. Turn on the power switch
(8) and adjust the voltage regulator (3) clockwise to the desired output voltage. Turn the
current regulator (4) counter-clockwise until it stops.
Short the output sockets (5 + 7) of the power supply by means of a shorting bridge and then
turn the current regulator (4) clockwise to set the desired output current respectively the
desired current limit.
Note:
The maximum output current is determined by the connected load. You can’t charge a
connected consumer with a higher power than it actually needs. To achieve the full 5A,
short the output sockets for adjusting the current limitation.
6. Caution !
1. If the power supply cannot be turned on and the mains supply is turned on, the fuse of the
laboratory power supply maybe triggered. Turn on the laboratory power supply, unplug the
power cord and replace the fuse.
Does the replacement of the fuse is not successful, maybe a defective in the device can be
present.
Consult your dealer to carry out an inspection.
2. If the output voltage in constant voltage mode is lower than the preset voltage and the CC
indicator lights, the power supply has automatically switched to the constant current mode.
Check the connected load or increase the output current.
3. If the output current in constant current mode is lower than the preset current and the CV
indicator lights, the power supply has automatically switched to the constant voltage mode.
Check the connected load or increase the output voltage.
4. If the output voltage in constant voltage operation is not stable or jumps, it is probably the
mains supply voltage drops below 90% of the rated value. If the problem is not caused by the
mains supply voltage, contact your dealer.
7. Caution !
In the event of a short circuit at the output the current will limit at the value set by the current
controls, however the unit should be turned off and the short circuit removed before continuing use.
The mains power must be switched off before servicing and servicing should be referred to a
qualified person. The unit should be stored in a dry and well ventilated place and the power cord
removed if storing for long periods.
Laboratory Power Supplies are not designed for charging batteries. Any use of this type can cause
serious damage to the device, which are exempt from any legal claims whatever.
- 9 -

All rights, also for translation, reprinting and copy of this manual or parts are reserved.
Reproduction of all kinds (photocopy, microfilm or other) only by written permission of the publisher.
This manual considers the latest technical knowing. Technical changings which are in the interest
of progress reserved.
We herewith confirm, that the units are calibrated by the factory according to the specifications as
per the technical specifications.
We recommend to calibrate the unit again, after one year.
© PeakTech®11/2014/Pt.
PeakTech Prüf- und Messtechnik GmbH - Kornkamp 32 –DE-22926 Ahrensburg / Germany
[phone]/44 [phone]
[email protected] www.peaktech.de
