peerless-AV SAX762PU Guide

SAX772PUSAX762PU
Installation and Assembly:
Universal Articulating Arm Wall Mount for Flat Panel Displays
ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Model Maximum UL Load Capacity Screen Size Range
SAX762PU 110 lbs (49.9 kg) 40" - 63" (102 - 160cm)
SAX772PU 135 lbs (61.2 kg) 50" - 71" (127 - 180cm)

2 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Note: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List.............................................................................................................................................................................3, 4
Installation to Wood Stud........................................................................................................................................................5
Installation to Solid Concrete or Cinder Block........................................................................................................................6
Installing Adapter Brackets to Display....................................................................................................................................7
Mounting Flat Panel Display...................................................................................................................................................9
For VESA 200 x 200 mounting pattern...................................................................................................................................9
Adjustment of Flat Panel Dispaly..........................................................................................................................................10
Cable Management..............................................................................................................................................................12
Tools Needed for Assembly
• stud finder ("edge to edge" stud finder is recommended)
• phillips screwdriver
• 3/16" (5mm) drill bit for wood studs
• 3/8" (10mm) drill bit for concrete and cinder block
• level
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of
an "edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
• Wood Beam Included
• Solid Concrete Included
• Cinder Block Included
• Brick Contact Qualified Professional (not evaluated by UL)
• Other or unsure? Contact Qualified Professional
WARNING

3 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
IH
K
L
CD
Parts may appear slightly different than illustrated.
Before you begin, make sure all parts shown are included with your product.
A
A
or
SAX762PU
SAX772PU
E
G
J M
F
N
SAX762PU SAX772PU
Description Qty. Part # Qty. Part #
A
wall arm assembly 1 095-1829 1 095-1830
Badapter bracket 2 095-1787 2 095-1792
Cwood screw 4 520-1243 4 520-1243
Dconcrete anchor 4 590-0321 4 590-0321
Eportrait lock clip 4 095-1734 4 095-1734
Fwall plate covers 2095-1747 2 095-1747
Gcable ties 8590-1168 16 590-1168
HM5 x 13mm self tapping screws 4 520-1616 4 520-1616
IM5 flat washers 4 540-1040 4 540-1040
J5 mm allen wrench 1 560-9640 1 560-9640
K6.75" cable cover 2 095-1818 4 095-1818
L4.25" cable cover 2095-1817 4 095-1817
M5/32 allen wrench 1 560-9646 1 560-9646
Nsupport plate 4 095-1731 4 095-1731
Parts List
BB
or
SAX772PU
SAX762PU

4 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Non-Security Adapter Bracket Fasteners
I.D. .34" (4)
(540-1059) multi-washer (4)
(580-1398)
M5 x 12mm (4)
(520-1027) M5 x 25mm (4)
(520-9543) M6 x 12mm (4)
(520-1128) M6 x 25mm (4)
(520-1208) M8 x 25mm (4)
(520-1031)
NOTE: If mounting wall arm (A) to wood stud walls, slots on wall plate must align to wood studs.
Determine desired location of display center detailed in step 2.
Measure the distance from the center of wall arm (A) to desired display center. Loosen four phillips screws and
slide wall arm up to 4.5" left or right to align to desired display center. Retighten screws.
Do not adjust arm while display is attached.
Skip to page 6 for Concrete and Cinder Block Installation.
1
Optional Horizontal Adjustment of Wall Arm on Wall Plate
PHILLIPS SCREWS
FRONT PLATE NOT
SHOWN FOR CLARITY
WALL PLATE
WALLARM
SLOT
SLOT
M8 x 12mm (4)
(520-9571)

5 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Using a stud finder, locate and mark the edges of the wood stud. Use a level to draw a vertical line down the center
of the stud and mark the desired display center. Use wall plate template (wall arm) to mark center of holes along
the vertical line. The top mounting hole should be 8.55" (217mm) above the desired display center as shown in
figure 2.1. Drill four 3/16" (5mm) dia. pilot holes to a depth of 3" (76mm). Attach wall arm (A) to wall using four wood
screws (C) and four support plates (N) as shown in fig. 2.2.
Installation to Wood Stud Wall
2
• Installer must verify that the supporting surface will safely support the combined load of the equipment and all
attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder
is highly recommended.
• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs.
Installers are responsible to provide hardware for other types of mounting situations (not evaluated by UL).
DC = DISPLAY CENTER
WOOD STUD
CN
A
WOOD STUD
DC
fig. 2.1 fig. 2.2
WARNING
8.55"
(217mm)

6 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13

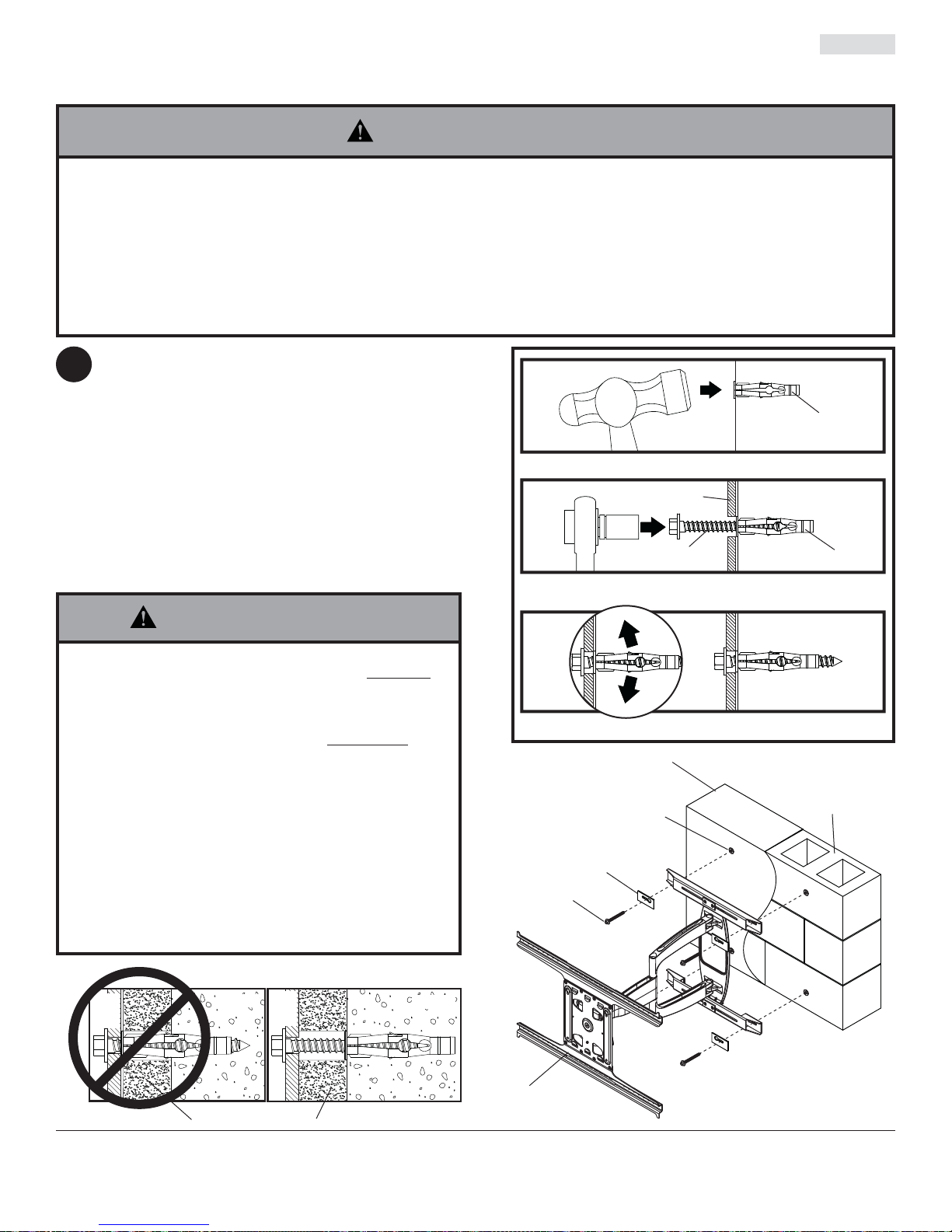

Installation to Solid Concrete or Cinder Block
Mark the desired display center and use wall plate
template (wall plate) to mark mounting holes. The
top mounting hole should be 8.55" (217mm) above
the desired display center as shown in figure 2.1
on page 5. Drill four 3/8" (10mm) dia. pilot holes to
a depth of 3" (76mm). Insert anchors (D) into holes
flush with wall as shown (right). Place wall arm
over anchors and secure with 5/16 x 3" screws (C)
and four support plates (N). Level, then tighten all
fasteners.
D
2
A
CN
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35mm) of actual
concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount
in a solid part of the block, generally 1" (25mm) minimum from the side of the block. Cinder block must meet ASTM
C-90 specifications. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a
hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Tighten screws so that wall plate is firmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly
to load-bearing concrete.
• Never attach concrete expansion anchors to
concrete covered with plaster, drywall, or other
finishing material. If mounting to concrete surfaces
covered with a finishing surface is unavoidable (not
evaluated by UL), the finishing surface must be
counterbored as shown below. Be sure concrete
anchors do not pull away from concrete when
tightening screws. If plaster/drywall is thicker than
5/8" (16mm), custom fasteners must be supplied by
installer (not evaluated by UL).
WARNING
SOLID CONCRETE
CINDER BLOCK
WARNING
CUTAWAY VIEW
INCORRECT CORRECT
wall
plate wall
plate
plaster/
drywall plaster/
drywall
concrete concrete
1
3
2
D
Drill holes and insert anchors (D).
Place plate (A) over anchors (D) and secure with screws (C).
Tighten all fasteners.
A
D
C
concrete
surface

7 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
For VESA 200 x 200 mounting pattern, skip to step 5 on page 9.
To prevent scratching the display, set a cloth on a flat, level surface that will support the weight of the display.
Place display face side down. If display has knobs on the back, remove them to allow the adapter brackets to be
attached. Place adapter brackets (B) on back of display, align to holes, and center on back of display as shown
below. Attach the adapter brackets to the back of the display using the appropriate combination of screws,
multi-washers, and spacers as shown in steps 3-1 or 3-2.
NOTE: Top and bottom mounting holes on display must be used for attaching brackets.
NOTE: Verify that all holes are properly aligned, and then tighten screws using a phillips screwdriver.
NOTE: For flat back displays proceed to step 3-1. For bump-out or recessed back display skip to step 3-2.
NOTE: "X" dimensions should be equal.
CENTER BRACKETS
VERTICALLY ON BACK
OF DISPLAY
X
X
3
NOTES:
• The number of fasteners used will vary, depending
upon the type of display.
• Multi-washers and spacers may not be used,
depending upon the type of display.
• Use the corresponding hole in the multi-washer that
matches your screw size as shown.
MEDIUM HOLE FOR M5 SCREWS
SMALL HOLE FOR M4 SCREWS
LARGE HOLE FOR M6 SCREWS
MULTI-WASHER
Installing Adapter Brackets
• Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can
cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become
detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to display or product may fail.
WARNING
B

8 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
If you have any questions, please call Peerless customer care at 1-800-865-2112.
If you have any questions, please call Peerless customer care at 1-800-865-2112.
Begin with the shortest length screw, hand thread through multi-washer and adapter bracket into display as shown
below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not overtighten.
If screw cannot make three full turns into the display, select a longer length screw from the baffled fastener pack.
Repeat for remaining mounting holes, level brackets and tighten screws.
NOTE: Spacers may not be used, depending upon the type of display.
Begin with longer length screw, hand thread through multi-washer, adapter bracket and spacer in that order into
display as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place.
Do not overtighten. If screw cannot make three full turns into the display, select a longer length screw from the
baffled fastener pack. Repeat for remaining mounting holes, level brackets and tighten screws.
For Flat Back Display
For Bump-out or Recessed Back Display
3-1
3-2
DISPLAY
DISPLAY
MULTI-WASHER
MULTI-WASHER
SCREW
SCREW
fig. 3.2
fig. 3.1
SPACER
ADAPTER BRACKET (B)
ADAPTER BRACKET (B)

9 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
fig. 4.1
CROSS SECTION
DETAIL 1
Mounting Display: Slowly hook adapter brackets
(B) onto top rail of front plate wall arm (A) then
swing display down as shown in figure 4.1. Adapter
bracket hooks must fully engage adapter plate as
shown in detail 1. Using allen wrench (M), turn
safety/security screws on adapter brackets (B)
clockwise till screw tip securely contacts adapter
plate as shown in cross section.
Removing Display: To remove display from mount,
loosen safety/security screws, swing display away
from mount, and lift display off of mount.
4
• Always use an assistant or mechanical lifting
equipment to safely lift and position the flat panel
display.
• Do not tighten screws with excessive force.
Overtightening can cause damage to mount. Tighten
screws to 40 in. • lb (4.5 N.M.) maximum torque.
• Be careful not to pinch fingers when pushing display
from the bottom.
WARNING
B
BA
A
A
SAFETY/
SECURITY
SCREW
For VESA 200 x 200 Mounting Pattern
Remove eight M6 x 8mm screws and unhook top and bottom rails from front plate.
5
M6 X 8MM
SCREWS
FRONT PLATE
BOTTOM RAIL
TOP RAIL
TOP RAIL
BOTTOM RAIL

10 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Insert two M8 x 16mm screws into bottom holes of
adapter plate as shown, then tighten all fasteners.
Insert two M8 x 16mm screws into top two mounting
holes of display, leaving approximately 1/4" (6mm)
of exposed thread. Hook screws onto keyslots of
front plate as shown.
5-25-1
FRONT PLATE
Tension Adjustment of Ratchet Handle: Adjust
tension of tilt assembly by rotating ratchet handle.
NOTE: If obstruction prevents ratchet handle from
rotating, pull handle out while turning will allow
handle to reposition without tightening. Release and
turn handle to tighten or loosen.
Tilt Adjustment: Adjust ratchet handle on side of
mount to desired tension to enable tilt adjustment
and balance your display size and weight. Push
or pull from top or bottom of display to adjust tilt
as shown. The tilt can be adjusted to a maximum
of 15° forward or 5° backward. Retighten ratchet
handle.
Vertical Height Adjustment: Loosen or tighten
vertical adjustment screw using 5mm allen wrench
(J) to raise or lower position of flat panel display +/-
.70".
6
RATCHET HANDLE
• Do not tighten screws with excessive force.
• Be careful not to pinch fingers when opening and
closing mount from the wall.
CAUTION
VERTICAL
ADJUSTMENT SCREW
Adjustment of Flat Panel Display
M8 X 16MM SCREWS
M8 X 16MM SCREWS

11 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Remove button socket head screw with round plate
as shown in detail 3. Rotate display to desired position, then reinstall socket head screw with round plate to lock down.
8-1
FRONT OF
DISPLAY
Install four portrait lock clips (E) to top and bottom rails with four M5 x 13mm self tapping screws (H) and four flat
washers (I) as shown in detail 2. Tighten using allen wrench (M). Portrait lock clips must fit snug against inside of
adapter brackets (B) as shown in figure 7.1.
7
• Portrait lock clips (E) must be securely installed to top and bottom rails against inside of adapter brackets (B).
Failure to place lock clips in correct location may cause injury.
WARNING
8
Optional Orientation Adjustment
DETAIL 3
BUTTON SOCKET HEAD SCREW
B
EIH
DETAIL 2
RAILS
E
E
B
fig. 7.1
REAR OF
DISPLAY
BOTTOM RAIL
TOP RAIL

12 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
Cable Management
NOTE: Make sure cables have enough slack to allow full movement of the arm.
Run power cable through top or bottom of wall arm (A) and signal cable(s) through other side of arm in order to
avoid interference with the signal. Secure cables into place with two sets of cable covers (K, L) on each arm.
Display may have to be moved for easy access.
9
L
K
Snap wall plate covers (F) to top and bottom of wall
plate rails as shown.
10 F
WALL PLATE RAIL
L
L
CABLES

13 of 41 ISSUED: 01-25-12 SHEET #: 095-9370-5 02-22-13
If more or less tension is desired in the arm pivot points, do the following:
• To increase tension, turn socket screw clockwise with 5mm allen wrench (J). NOTE: Tighten screws to
50 in • lbs (5.6 N.m.) maximum torque.
• To reduce tension, turn socket screw counter-clockwise with 5mm allen wrench (J). NOTE: Do not turn more
than half a turn.
11
TENSION SCREWS
TENSION SCREW
• Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the display
to fall.
• If screws become loose over time, tighten screws as necessary. Tighten screws to 50 in • lbs (5.6 N.m.) maximum
torque.
WARNING
© 2013, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerless-av.com

SAX772PUSAX762PU
Instalación y montaje:
Soportes de Pared de Brazo Articulador Para Pantallas Planas
PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerless-av.com
Modelo Máxima capacidad de carga para UL Gama de Tamaño
de las Pantallas
SAX762PU 110 lbs (49.9 kg) 40" - 63" (102 - 160cm)
SAX772PU 135 lbs (61.2 kg) 50" - 71" (127 - 180cm)

15 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
Tabla de Contenido
Lista de piezas................................................................................................................................................................16, 17
Instalación en una pared con montantes de madera...........................................................................................................18
Instalación en una pared de concreto macizo o de bloques de hormigón de escorias....................................................... 19
Instalación del soporte adaptador ........................................................................................................................................20
Instalación de la pantalla plana............................................................................................................................................22
Por configuración de montaje VESA 200 x 200....................................................................................................................22
Ajuste de la pantalla plana ...................................................................................................................................................23
Manejo de los cables............................................................................................................................................................25
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga experiencia
en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories. Vea la página 14.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede disminuir
significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
• Viga de madera Incluido
• Concreto macizo Incluido
• Bloque de hormigón de escorias Incluido
• Ladrillo Comuníquese con un profesional calificado (no evaluados por UL)
• ¿Otra superficie o no está seguro? Comuníquese con un profesional calificado
ADVERTENCIA
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
Herramientas necesarias para el ensamblaje
• localizador de montantes (se recomienda uno de "borde a borde")
• destornillador phillips
• broca de 3/16" (5mm) para paredes con montantes de madera
• broca de 3/8" (10mm) para paredes de concreto y de bloque de hormigón de escorias
• nivel

16 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
CD
A
A
SAX762PU
SAX772PU
E
SAX762PU SAX772PU
Descripción Cant. N° de pieza Cant. N° de pieza
A
brazo de pared 1 095-1829 1 095-1830
Bsoporte adaptador 2 095-1787 2 095-1792
Ctornillos para madera 4 520-1243 4 520-1243
Dconcreto de anclajes 4 590-0321 4 590-0321
Eclip vertical de fijación 4 095-1734 4 095-1734
Fcubiertas de la placa de pared 2095-1747 2 095-1747
Gsujetacables 8590-1168 16 590-1168
Htornillo autorroscante de M5 x 13mm 4 520-1616 4 520-1616
Iarandela plana M5 4 540-1040 4 540-1040
Jllave allen de 5 mm 1 560-9640 1 560-9640
Lista de piezas
KCubierta 6.75" para cables 2 095-1818 4 095-1818
LCubierta 4.25" para cables 2095-1817 4 095-1817
Mllave allen de 5/32 1 560-9646 1 560-9646
Nplaca de soporte 4 095-1731 4 095-1731
Las piezas pueden verse un poco distintas a la ilustración.
Antes de empezar, asegúrese de que todas las piezas que se muestran son incluidos con su producto.
IH
G
F
BB
SAX772PU
SAX762PU
K
L
J M N

17 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
NOTA: Si el brazo de pared (A) se va a instalar en una pared con montantes de madera, las ranuras de la placa de
pared se tienen que alinear con los montantes.
Señale el punto donde quiere que quede el centro de la pantalla, como se explica en el paso 2.
Mida la distancia desde el centro del brazo de pared (A) al centro de la pantalla deseada. Afloje los cuatro tornillos
de phillips utilizando destornillador phillips al centro de la pantalla deseada y puede ajustar 4-1/2" hacia la izquierda
o la derecha para alinear con el centro de la pantalla deseada. Vuelve a apretar los phillips tornillos.
No ajuste el brazo de pared si la pantalla ya se ha fijado al mismo.
Proceda a la página 19 para leer las instrucciones de instalación en una pared de concreto macizo o de bloques de
hormigón de escorias.
1
Ajuste horizontal opcional del brazo de pared en la placa de pared
TORNILLOS PHILLIPS
LA PLACA TRASERA
NO SE MUESTRA PARA
MAYOR CLARIDAD
PLACA DE PARED
BRAZO DE PARED
RANURAS
RANURAS
Fijaciones para los soportes adaptadores
I.D. .34" (4)
(540-1059) arandela múltiple (6)
(580-1036)
M5 x 12mm (4)
(520-1027) M5 x 25mm (4)
(520-9543) M6 x 12mm (4)
(520-1128) M6 x 25mm (4)
(520-1208) M8 x 25mm (4)
(520-1031)
M8 x 12mm (4)
(520-9571)

18 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
CP = CENTRO DE LAPANTALLA
MONTANTE
CN
A
MONTANTE
CP
fig. 2.1
8.55"
(217mm)
Utilizando un localizador de montantes, localice y marque los bordes de los montantes de madera. Se recomienda
utilizar un localizador de montantes de "borde a borde". Utilice un nivel para trazar una línea vertical por el
centro de cada montante. Coloque la plantilla de la placa de pared (brazo de pared) nivelada contra la pared y
marque el centro de los cuatro agujeros de montaje en el centro de cada montante de madera. Los agujeros de
montaje superiores deben estar ubicados a 8.55" (217mm) encima del punto donde quiere que quede el centro
de la pantalla, como se muestra en la figura 2.1. Taladre cuatro agujeros de 3/16" (5mm) de diámetro con una
profundidad de 3" (76mm). Fije el brazo de pared (A) en la pared usando cuatro tornillos para madera (C) con
placa de soporte (N), como se muestra en la figura 2.2.
Nivele la placa de pared y apriete todos los sujetadores.
2
Instalación en una pared con montante de madera único
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del
equipo y todos los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en
exceso. El apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se recomienda usar un
localizador de montantes de "borde a borde".
• Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar
a los montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de
situaciones de montaje (no evaluados por UL).
ADVERTENCIA
fig. 2.2

19 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
D
A
CN
Coloque la plantilla de la placa de pared (brazo de
pared) para marcar los puntos de los agujeros de
montaje. Los agujeros de montaje superiores deben
estar ubicados a 8.55" (217mm) encima del punto
donde quiere que quede el centro de la pantalla,
como se muestra en la figura 2.1 de la página 18.
Taladre cuatro agujeros de 3/8" (10mm) de diámetro
y 3" (76mm) de profundidad. Inserte los anclajes
(D) en los agujeros a ras con la pared, como se
muestra (a la derecha). Coloque el brazo de pared
sobre los anclajes y fíjelo con los tornillos de 5/16
x 3" (C) con placa de soporte (N). Nivele y apriete
todos los sujetadores.
2
2
Instalación en una pared de concreto macizo o de bloques
de hormigón de escorias
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8"
(35mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las
juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25mm) del
costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especificaciones C-90 de ASTM. Se
sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la
parte trasera del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje
para concreto.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos
los herrajes y componentes.
• Apriete los tornillos de tal modo que la placa de apoyo
quede firmemente sujeta, pero no los apriete en exceso.
El apriete excesivo puede dañar los tornillos, reduciendo
enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes de expansión directamente al
concreto que soporta carga.
• Nunca fije los anclajes de expansión a una pared de
concreto recubierta con yeso, tabiques de yeso-cartón u
otro material de acabado. Si el montaje a superficies de
concreto recubiertas con una superficie de acabado es
inevitable (no evaluados por UL), será necesario escariar
el acabado, como se muestra más abajo. Asegúrese de
que los anclajes de concreto no se alejen del concreto
al apretar los tornillos. Si el grosor de la pared de yeso/
tabique de yeso-cartón es mayor que 5/8" (16mm), el
instalador deberá suministrar fijaciones especiales (no
evaluados por UL).
1
3
2
D
Perfore los agujeros y después inserte los anclajes (D).
Coloque la placa (A) sobre los anclajes (D) y fíjela con
los tornillos (C).
Apriete todas las fijaciones.
A
D
C
superficie de
concreto
VISTA EN CORTE
INCORRECTO CORRECTO
concreto
placa
de
pared
placa
de
pared
concreto
yeso / tabique de yeso-cartón
CONCRETO MACIZO BLOQUE DE
HORMIGÓN
DE ESCORIAS
ADVERTENCIA
ADVERTENCIA

20 de 41 PUBLICADO: 01-25-12 HOJA #: 095-9370-5 02-22-13
Español
En el caso de la configuración de montaje VESA 200 x 200, proceda al paso 5 en la página 22.
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la
pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder
fijar los soportes adaptadores. Fije los soportes adaptadores (B) en la parte trasera de la pantalla utilizando la
combinación adecuada de tornillos, arandelas múltiples y espaciadores, como se muestra en al paso 3-1 y 3-2.
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores.
NOTA: Verifique que todos los agujeros estén debidamente alineados y luego apriete los tornillos usando un
destornillador phillips.
Instalación de los Soportes Adaptadores
• Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando
demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su
fuerza de fijación y causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb
(4.5 N•m) de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos
topan fondo y la placa todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
ADVERTENCIA
Nota: Las dimensiones "X" deben ser iguales.
CENTRE LOS SOPORTES
VERTICALMENTE EN LA
PARTE TRASERA DE LA
PANTALLA
X
X
B
3
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 3-1. En el caso de los
televisores que tienen la parte posterior abultada o empotrada, pase al paso 3-2.
ARANDELA MÚLTIPLE
AGUJERO MEDIANO PARA TORNILLOS M5
AGUJERO PEQUEÑO PARA TORNILLOS M4
AGUJERO GRANDE PARA TORNILLOS M6
Notas:
• La cantidad de fijaciones utilizada variará según el
tipo de pantalla.
• Es posible que no tenga que usar las arandelas
múltiples y los espaciadores, dependiendo del tipo
de pantalla.
• Use el agujero correspondiente en la arandela
múltiple que coincida con el tamaño de su tornillo,
como se muestra.
