peerless-AV SmartMount SP735P-S Guide

ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com
Models: SP735P, SP735P-S
Installation and Assembly:

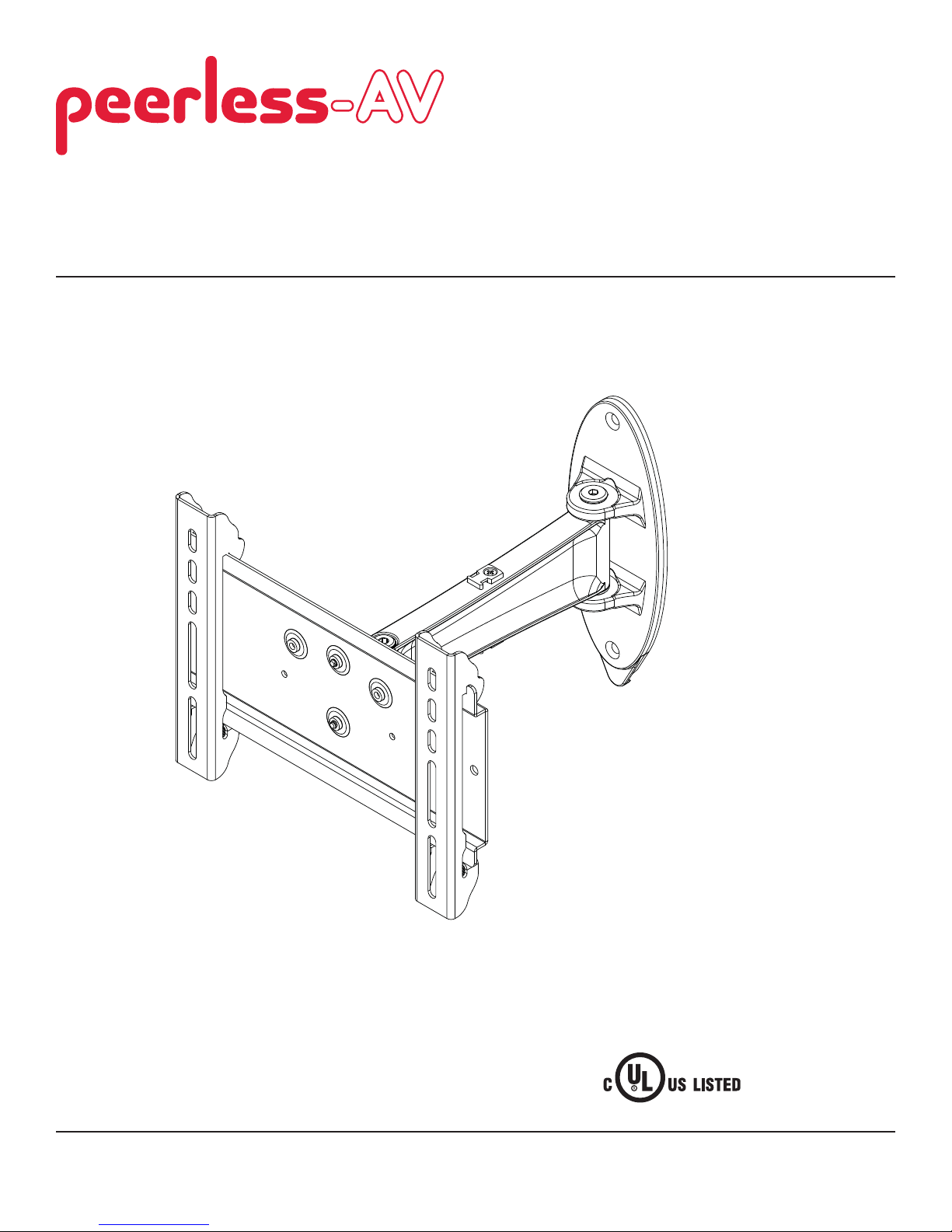

SmartMount™ Pivoting Wall Arm for 10" - 26" Flat Panel
Displays
Max UL Load Capacity: 25 lb (11.3 kg)

2 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
NOTE: Read entire instruction sheet before you start installation and assembly.
Table of Contents
Parts List.................................................................................................................................................................................3
Wall Installation ................................................................................................................................................................. 4, 5
Installing Adapter Brackets.....................................................................................................................................................6
Tools Needed for Assembly
• stud finder ("edge to edge" stud finder is recommended)
• phillips screwdriver
• drill
• 5/16" (8 mm) bit for concrete and cinder block wall
• 5/32" (4 mm) bit for wood stud wall
• level
• Do not begin to install your Peerless product until you have read and understood the instructions and warnings
contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US
customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact
your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building
construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached
hardware and components.
• Never exceed the Maximum UL Load Capacity. See page one.
• If mounting to wood wall studs, make sure that mounting screws are anchored into the center of the studs. Use of an
"edge to edge" stud finder is highly recommended.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding
power.
• This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal
injury.
• This product was designed to be installed on the following wall construction only;
WALL CONSTRUCTION HARDWARE REQUIRED
• Wood Stud Included
•Wood Beam Included
•Solid Concrete Included
•Cinder Block Included
•Metal Stud Do not attach except with Peerless Metal Stud Accessory Kit
(not evaluated by UL)
•Brick Contact Qualified Professional (not evaluated by UL)
•Other or unsure? Contact Qualified Professional
WARNING

3 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
A
B
D
E
C
M
G
F
L

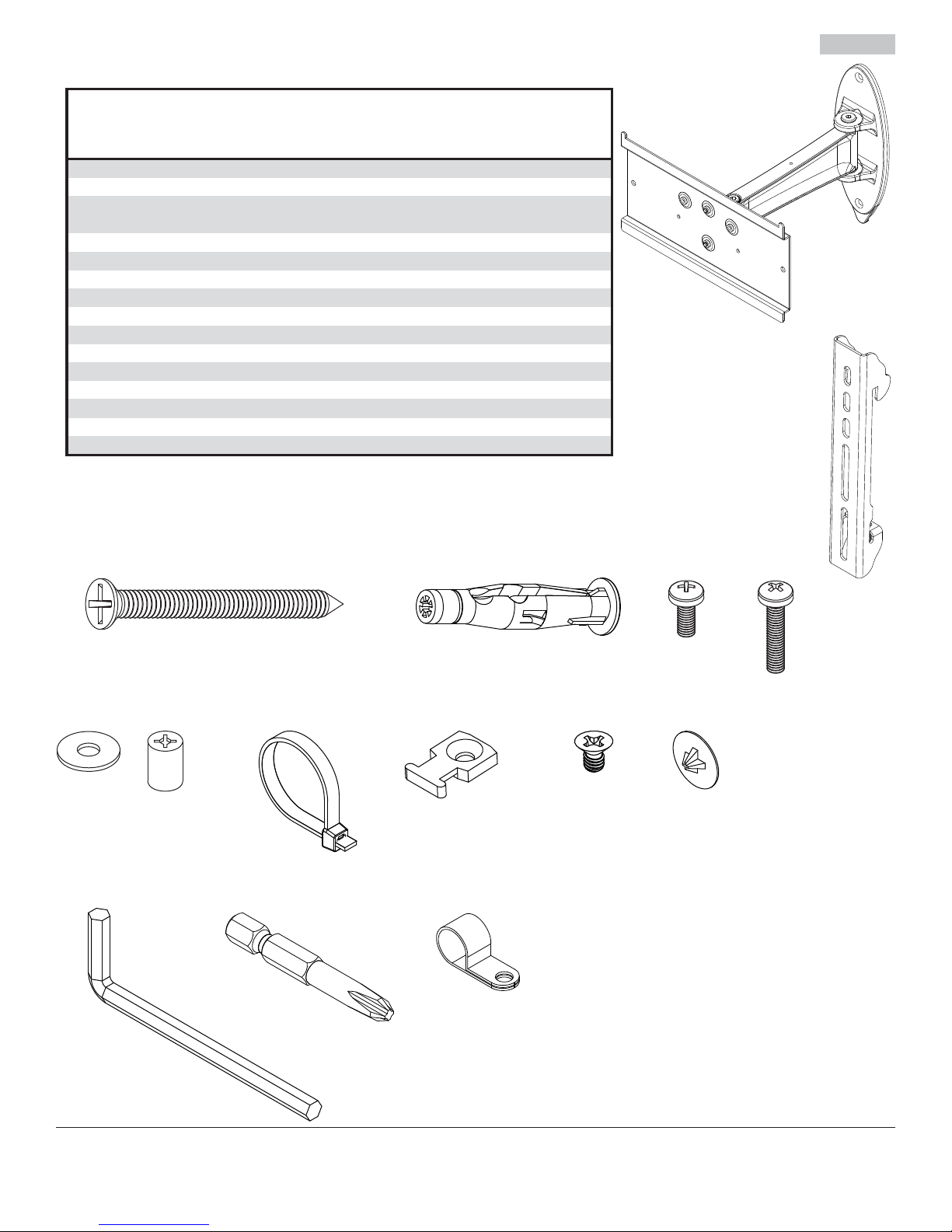

Parts may appear slightly different than illustrated.
Before you begin, make sure all parts shown are included with your product.
K
SP735P SP735P-S
Description Qty. Part # Part #
Awall arm assembly 1 095-P1965 095-4965
Badapter brackets 2 095-P1944 095-4644
C#14 x 2.5" flat head wood screw 2 520-1202 520-2165
Dconcrete anchor 2 590-0320 590-0320
EM4 x 12 mm phillips screw 4 504-9013 504-2013
FM4 x 20 mm phillips screw 4 504-9020 504-2014
G#10 flat washer 4 540-9400 540-9442
Hretaining spacer 4 590-5005 590-5003
Icable ties 8560-1756 560-1756
Jcable tie anchors 2590-1290 590-1290
K8-32 x 1/4" phillips screw 2520-1622 520-2622
Lscrew cover 2590-1324 590-4324
M5 mm allen wrench 2560-9640 560-9640
N#3 screwdriver bit 1560-0209 560-0209
Ocable clip 2590-1264 590-2164
Parts List
N
IJ
O
H

4 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
3.4"
(86 mm)
Installation to Wood Stud Wall
Use a stud finder to locate the edges of the studs. Based on their edges, draw a vertical line down each stud’s
center. Place wall plate (A) on wall as a template. The top mounting slots should be located 3.4" (86 mm)
above the desired display center as shown in figure 1.1. Level adapter plate (A), and mark the center of the two
mounting holes. Make sure that the mounting holes are on the stud centerlines. Drill two 5/32" (4 mm) dia. holes
2.5" (64 mm) deep. Make sure that the adapter plate is level, and secure it using four #14 x 2.5" wood screws (C)
as shown in fig. 1.2.
Insert two screw covers (L) into screw heads.
fig. 1.1
DC = DISPLAY CENTER
A
STUD
L
C
fig. 1.2
1
WALL PLATE (A)
ADAPTER PLATE (A)
• Installer must verify that the supporting surface will safely support the combined load of the equipment and all
attached hardware and components.
• Tighten wood screws so that wall plate is firmly attached, but do not overtighten. Overtightening can damage the
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Make sure that mounting screws are anchored into the center of the stud. The use of an "edge to edge" stud finder is
highly recommended.
• Hardware provided is for attachment of mount through standard thickness drywall or plaster into wood studs.
Installers are responsible to provide hardware for other types of mounting situations (not evaluated by UL).
WARNING
DC

5 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11

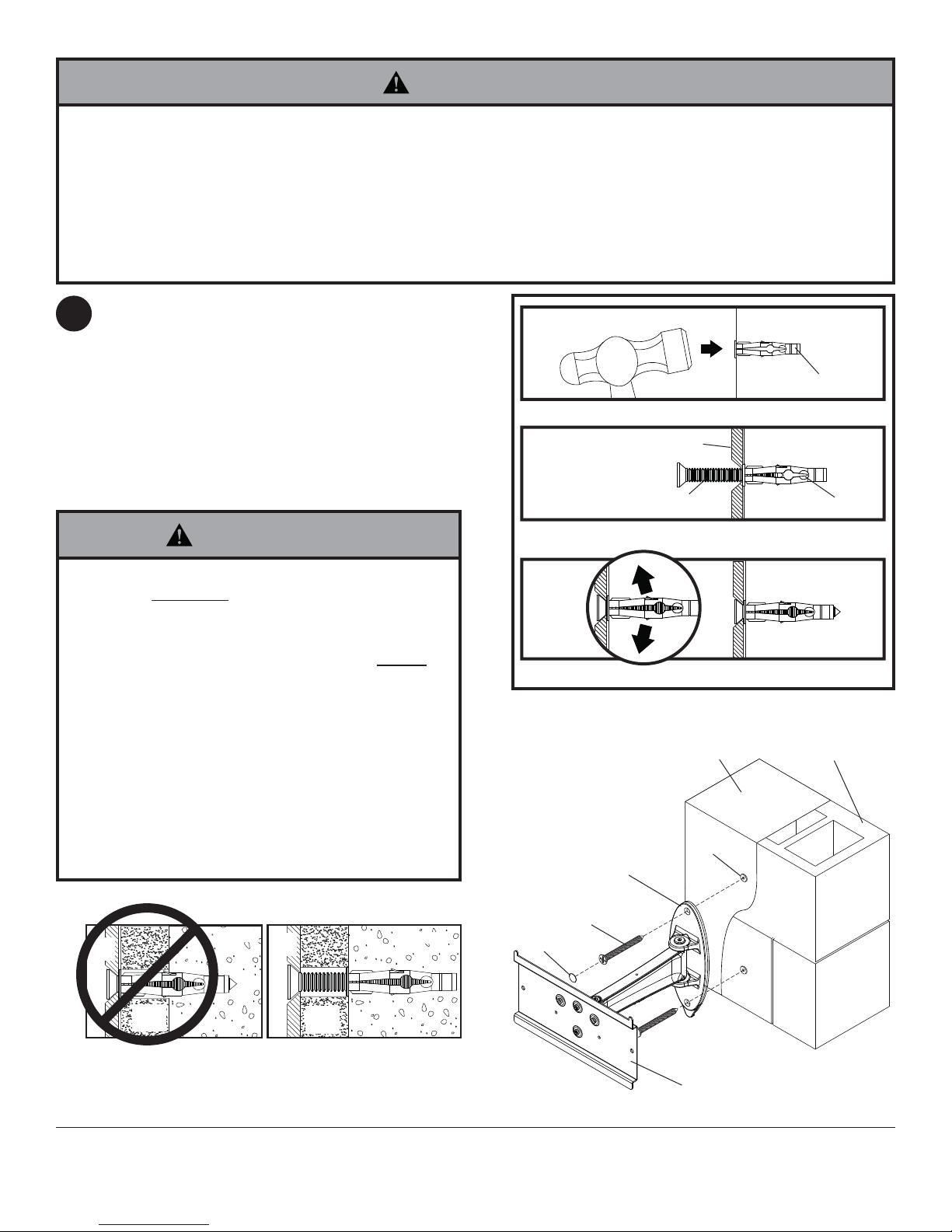

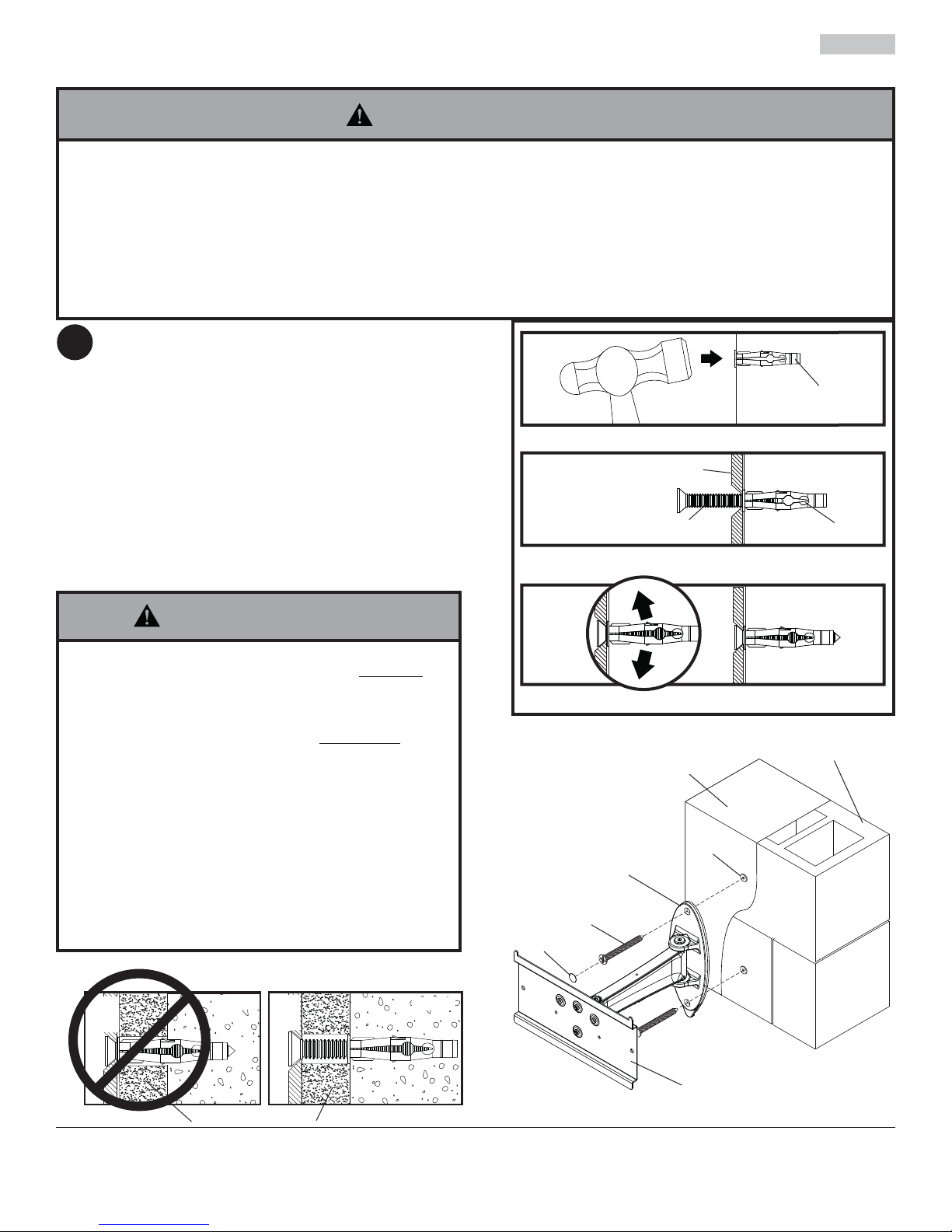

Installation to Solid Concrete or Cinder Block
Make sure that adapter plate (A) is level, use it
as a template to mark four mounting holes. The
top mounting slots should be located 3.4" (86
mm) above the desired display center as shown
in figure 1.1 on page 4. Drill two 5/16" (8 mm) dia.
holes to a minimum depth of 2.5" (64 mm). Insert
anchors (D) in holes flush with wall as shown
(right). Place wall plate (A) over anchors and
secure with two #14 x 2.5" screws (C). Level, then
tighten all fasteners.
Insert two screw covers (L) into screw heads.
SOLID CONCRETE CINDER BLOCK
1
• Tighten screws so that wall plate is firmly attached,
but do not overtighten. Overtightening can damage
screws, greatly reducing their holding power.
• Never tighten in excess of 80 in. • lb (9 N.M.).
• Always attach concrete expansion anchors directly to
load-bearing concrete.
• Never attach concrete expansion anchors to concrete
covered with plaster, drywall, or other finishing
material. If mounting to concrete surfaces covered
with a finishing surface is unavoidable (not evaluated
by UL), the finishing surface must be counterbored
as shown below. Be sure concrete anchors do not
pull away from concrete when tightening screws. If
plaster/drywall is thicker than 5/8" (16 mm), custom
fasteners must be supplied by installer (not evaluated
by UL).
WARNING
1
3
2
D
Drill holes and insert anchors (D).
Place wall plate (A) over anchors (D) and secure with screws (C).
Tighten all fasteners.
A
D
C
concrete
surface
CUTAWAY VIEW
INCORRECT CORRECT
wall
plate
wall
plate
plaster/
drywall plaster/
drywall
concrete concrete LC
D
WALL PLATE (A)
ADAPTER PLATE (A)
• When installing Peerless wall mounts on cinder block, verify that you have a minimum of 1-3/8" (35 mm) of actual
concrete thickness in the hole to be used for the concrete anchors. Do not drill into mortar joints! Be sure to mount
in a solid part of the block, generally 1" (25 mm) minimum from the side of the block. Cinder block must meet ASTM
C-90 specifications. It is suggested that a standard electric drill on slow setting is used to drill the hole instead of a
hammer drill to avoid breaking out the back of the hole when entering a void or cavity.
• Concrete must be 2000 psi density minimum. Lighter density concrete may not hold concrete anchor.
• Make sure that the wall will safely support four times the combined load of the equipment and all attached hardware
and components.
WARNING

6 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11

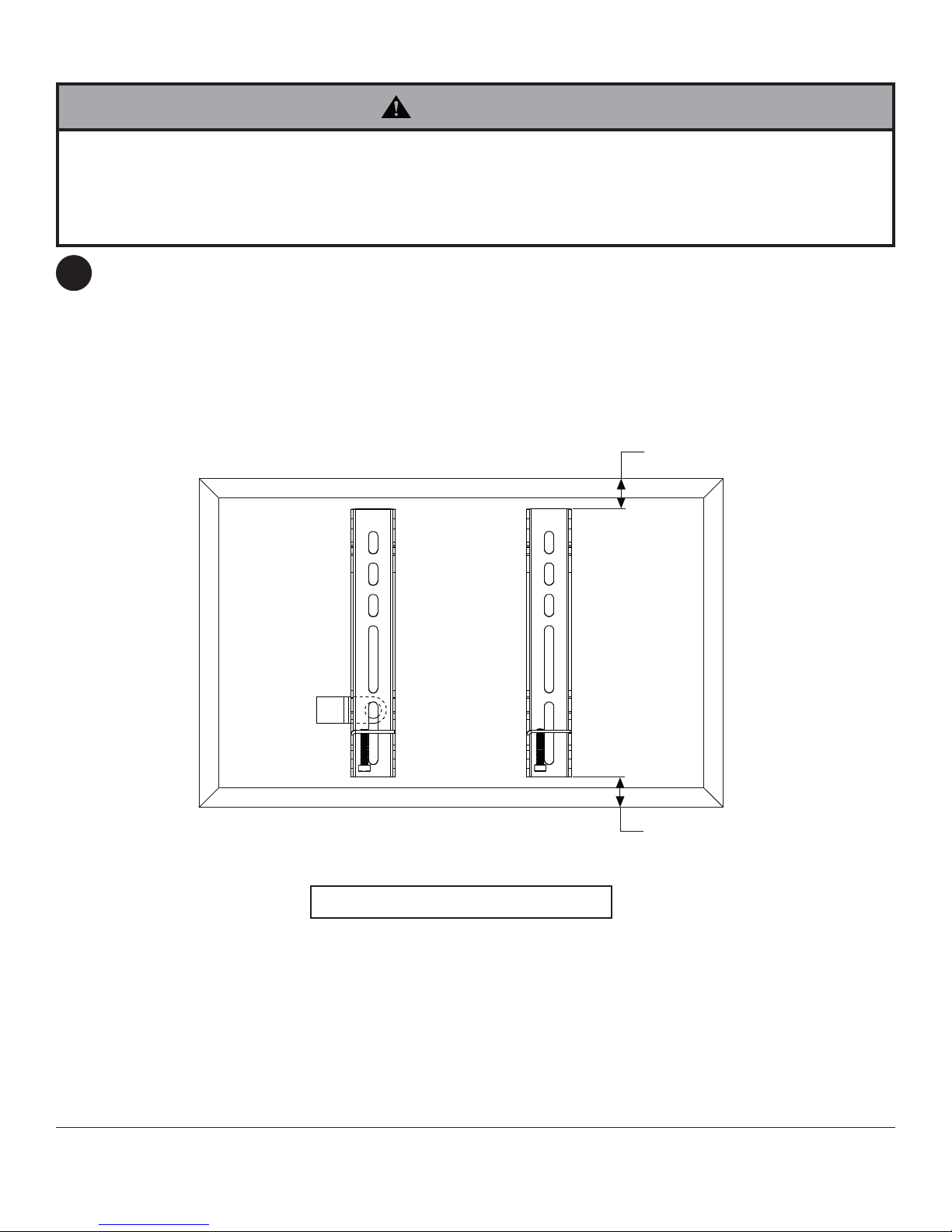

Installing Adapter Brackets
To prevent scratching the display, set a cloth on a flat, level surface that will support the weight of the display.
Place display face side down. If display has knobs on the back, remove them to allow the adapter brackets to
be attached. Place adapter brackets (B) on back of display, align to holes, and center on back of display as
shown below. Attach the adapter brackets to the back of the display using the appropriate combination of screws,
washers, and spacers as shown in steps 2-1 or 2-2.
For cable management option, install cable clip (O) in between display and adapter brackets (B).
NOTE: Top and bottom holes must always be used.
Verify that all holes are properly aligned, and then tighten screws using a phillips screwdriver.
NOTE: For flat back displays proceed to step 2-1. For bump-out or recessed back display skip to step 2-2.
B
O
CENTER BRACKETS
VERTICALLY
ON BACK OF DISPLAY
X
X
NOTE: "X" dimensions should be equal.
• Tighten screws so adapter brackets are firmly attached. Do not tighten with excessive force. Overtightening can
cause stress damage to screws, greatly reducing their holding power and possibly causing screw heads to become
detached. Tighten to 40 in. • lb (4.5 N.M.) maximum torque.
• If screws don't get three complete turns in the display inserts or if screws bottom out and bracket is still not tightly
secured, damage may occur to display or product may fail.
WARNING
2

7 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
Begin with the shortest length screw, hand thread through washer and adapter bracket into display as shown
below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not over
tighten. If screw cannot make three full turns into the display, select a longer length screw from the baffled
fastener pack. Repeat for remaining mounting holes, level brackets and tighten screws.
NOTE: Spacers may not be used, depending upon the type of display.
Begin with longer length screw, hand thread through washer, adapter bracket and spacer in that order into display
as shown below. Screw must make at least three full turns into the mounting hole and fit snug into place. Do not
over tighten. If screw cannot make three full turns into the display, select a longer length screw from the baffled
fastener pack. Repeat for remaining mounting holes, level brackets and tighten screws.
For Flat Back Display
For Bump-out or Recessed Back Display
ADAPTER BRACKET (B)
DISPLAY
WASHER
SCREW
2-2
2-1
If you have any questions, please call Peerless customer care at 1-800-865-2112.
If you have any questions, please call Peerless customer care at 1-800-865-2112.
DISPLAY
WASHER
SCREW
ADAPTER BRACKET (B)
SPACER

8 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
Mounting and Removing Flat Panel Display
Hook adapter brackets (B) onto adapter plate (A).
Turn security screws, using phillips screwdriver,
clockwise at least six times to prevent display from
being removed as shown in cross section of fig.
3.1.
NOTE: To lock the display down, tighten safety/
security screws to wall plate as shown in cross
section.
To remove display from mount, loosen safety/
security screws, swing display away from mount,
and lift display off of mount.
3
• Always use an assistant or mechanical lifting equipment to safely lift and position the flat panel displays.
WARNING
B
• Do not tighten screws with excessive force.
Overtightening can cause damage to mount. Tighten
screws to 40 in. • lb (4.5 N.M.) maximum torque.
CAUTION
fig 3.1
A
SECURITY
SCREWS
B
A
• If screws become loose over time, tighten screws
as necessary. Tighten screws to 50 in • lbs
(5.6 N.M.) maximum torque.
WARNING
DETAIL 1
If more or less tension is desired in tilt mechanism,
remove snap caps as shown in detail 1. Insert
a flat head screwdriver into slot and pry cap
away from tilt mechanism. To adjust tilt, tighten
or loosen socket screw no more than half a turn
using 5 mm allen wrench (M).
To adjust roll (5° left or right), tighten or loosen
10-32 x 1/2" phillips screw.
4
SOCKET
SCREW
SNAP
CAP SLOT
10-32 X 1/2"
SCREW
CROSS SECTION

9 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
Cords may be routed using cable ties (I).
Attach cable tie anchor (J) to top or bottom of wall arm (A) using 8-32 x 1/4" phillips screw (K) as shown in
figure 5.1.
Secure cables to top or bottom of wall arm (A) using cable ties (I) as shown in figure 5.2.
5-1
fig. 5.1 fig. 5.2
Cable Management
K
I
J
CORD
Secure cables to bottom of wall plate using cable tie (I) as shown below.
5-2
CABLE SLOT
I
WALL ARM (A)

10 of 42 ISSUED: 02-15-10 SHEET #: 095-9316-2 08-02-11
© 2011, Peerless Industries, Inc. All rights reserved.
All other brand and product names are trademarks or registered trademarks of their respective owners.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerlessmounts.com

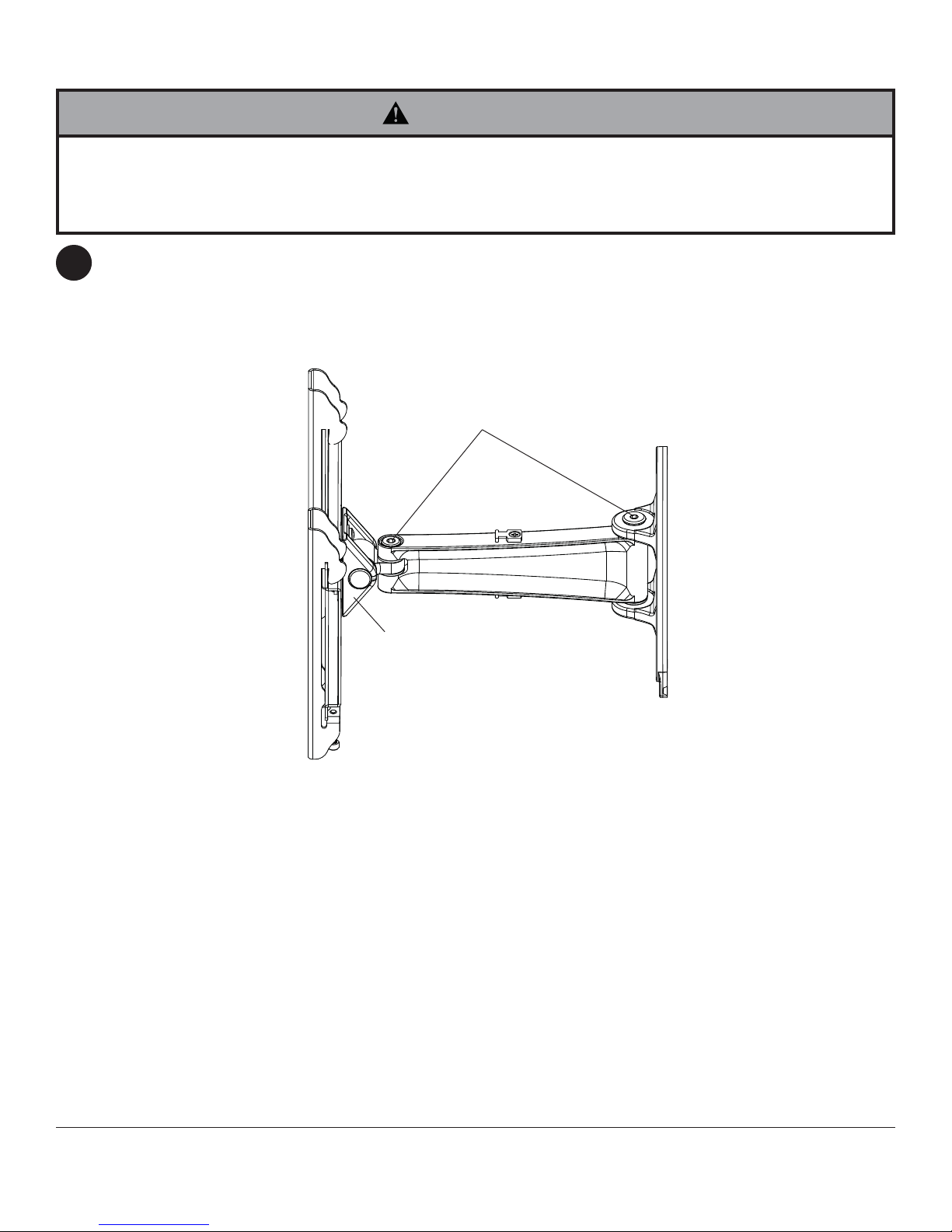

TENSION SCREWS
A
If more or less tension is desired in the arm pivot points, do the following:
• To increase tension, turn tension screw(s) clockwise using 5 mm allen wrenchs (M). NOTE: Tighten screws to
50 in. • lb (5.6 N.M.) maximum torque.
• To reduce tension, turn tension screw(s) couter-clockwise using 5 mm allen wrenchs (M). NOTE: Do not
loosen more than half a turn.
6
Tension Adjustment
• Do not remove screw or loosen screw until it is no longer engaged with the mount. Doing so may cause the display
to fall.
• If screws become loose over time, tighten screws as necessary. Tighten screws to 50 in. • lb (5.6 N.M.) maximum
torque.
WARNING

Modelos: SP735P, SP735P-S
Instalación y montaje:
SmartMount™ Brazo de Pared Pivotantes para
pantalla plana de 10" a 26"
PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com
Capacidad máxima de soportar carga por UL: 25 lb (11.3 kg)

12 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
Contenido
Lista de piezas..................................................................................................................................................................... 13
Instalación en una pared ............................................................................................................................................... 14, 15
Instalación de los soportes adaptadores............................................................................................................................. 16
Herramientas necesarias para el ensamblaje
•localizador de montantes (se recomienda uno de "borde a borde")
•destornillador phillips
•broca de 5/16" (8 mm) para paredes de concreto y de bloque de hormigón de escorias
•broca de 5/32" (4 mm) para paredes con montantes de madera
•nivel
NOTA: Lea la hoja de instrucciones completa antes de comenzar la instalación y el ensamblaje.
• No comience a instalar su producto de Peerless hasta haber leído y entendido las instrucciones y las advertencias
contenidas en la Hoja de Instalación. Si tiene alguna pregunta acerca de cualquiera de las instrucciones o las
advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente
internacional, por favor, comuníquese con su distribuidor local.
• Este producto sólo debe ser instalado por una persona que tenga una buena aptitud mecánica, que tenga
experiencia en construcción básica de edificios y que entienda estas instrucciones en su totalidad.
• Asegúrese de que la superficie de apoyo sostendrá, con seguridad, la carga combinada del equipo y todos los
fijadores y componentes.
• Nunca sobrepase la capacidad máxima de soportar carga aceptada por Underwriters Laboratories. Vea la página 11.
• Si va a instalar el producto en una pared con montantes de madera, asegúrese de que los tornillos de montaje estén
anclados en el centro de los montantes. Se recomienda utilizar un localizador de montantes de "borde a borde".
• Siempre cuente con la ayuda de un asistente o utilice un equipo mecánico de izar para levantar y colocar el equipo
con más seguridad.
• Apriete los tornillos con firmeza, pero no en exceso. Apretarlos en exceso puede dañar los artículos y puede
disminuir significativamente su fuerza de fijación.
• Este producto está diseñado para uso en interiores solamente. Utilizar este producto en exteriores podría causar
fallas del producto y lesiones a individuos.
• Este producto fue diseñado para ser instalado en paredes con la siguiente construcción solamente:
CONSTRUCCIÓN DE LA PARED ACCESORIOS NECESARIOS
• Montante de madera Incluido
•Viga de madera Incluido
•Concreto macizo Incluido
•Bloque de hormigón de escorias Incluido
•Montante de metal No lo instale excepto con el juego de accesorios de Peerless para
montantes de metal (no
evaluados por UL)
•Ladrillo Comuníquese con un profesional calificado (no evaluados por UL)
•¿Otra superficie o no está seguro? Comuníquese con un profesional calificado
ADVERTENCIA

13 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
Las piezas podrían verse ligeramente diferentes a las ilustradas.
Antes de comenzar, asegúrese de que su producto incluye todas las piezas ilustradas. A
B
D
E
C
F
SP735P SP735P-S
Descripción Cant. N° de pieza N° de pieza
Asoporte de pared 1 095-P1965 095-4965
Bsoportes adaptadores 2 095-P1944 095-4644
Ctornillo de cabeza plana para madera
de #14 x 2-1/2"
2 520-1202 520-2165
Danclajes de concreto 2 590-0320 590-0320
Etornillo phillips M4 x 12 mm 4 504-9013 504-2013
Ftornillo phillips M4 x 20 mm 4 504-9020 504-2014
GN° 10 arandela 4 540-9400 540-9442
Hespaciador de retención 4 590-5005 590-5003
ISujetacables 8560-1756 560-1756
JAnclajes de los sujetacables 2590-1290 590-1290
Ktornillo phillips 8-32 x 1/4" 2520-1622 520-2622
LCubierta de los tornillos 2590-1324 590-4324
Mllave allend de 5 mm 2560-9640 560-9640
Nbroca de #3 1560-0209 560-0209
Oclip de fijación de cables 2590-1264 590-2164
Lista de Piezas
M
GL
K
N
IJ
O
H

14 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
3.4"
(86 mm)
Utilizando un localizador de montantes, localice y marque los bordes del montante de madera utilizado para
instalar el producto. Utilice la placa de pared (A) como plantilla para marcar el centro de los agujeros sobre la
línea vertical. El agujero de montaje superior debe estar ubicado a 3.4" (86 mm) encima del punto donde quiere
que quede el centro de la pantalla, como se muestra en la figura 1.1. Taladre dos agujeros de 5/32" (4 mm) de
diámetro y 2.5" (64 mm) de profundidad. Fije el soporte de pared (A) a la pared utilizando dos tornillos para
madera de cabeza plana de 14 x 2.5" (C) como se muestra.
Inserte dos cubiertas de tornillos (L) en los cabezas de los tornillos.
1
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos
los herrajes y componentes.
• Apriete los tornillos para madera de tal modo que la placa de apoyo quede firmemente sujeta, pero no apriete en exceso. El
apriete excesivo puede dañar los tornillos, reduciendo enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Asegúrese de que los tornillos de montaje queden bien fijos en el centro del montante. Se recomienda usar un localizador de
montantes de "borde a borde".
• Los herrajes suministrados son para fijar el soporte a través de tabique de yeso-cartón o yeso de espesor estándar a los
montantes de madera. Los instaladores son responsables de suministrar los herrajes para otros tipos de situaciones de montaje
(no evaluados por UL).
ADVERTENCIA
Instalación en una pared con montantes de madera
fig. 1.1
A
fig. 1.2
CP = CENTRO DE LA PANTALLA
MONTANTES
LC
PLACA DE PARED (A)
SOPORTE DE PARED (A)
CP

15 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
1
Instalación en una pared de concreto macizo o de bloques
de hormigón de escorias
• Cuando instale soportes de pared Peerless en bloques de hormigón de escorias, verifique que tengan un mínimo de 1-3/8"
(35 mm) de superficie efectiva de concreto en el agujero que va a utilizar para los anclajes de concreto. ¡No perfore en las
juntas de mortero! Asegúrese de instalar el soporte en una parte sólida del bloque, generalmente a un mínimo de 1" (25 mm) del
costado del bloque. El bloque de hormigón de escorias debe ser de conformidad con las especificaciones C-90 de ASTM. Se
sugiere taladrar el agujero con un taladro eléctrico normal en velocidad lenta en vez de un taladro percutor para evitar romper la
parte trasera del agujero al entrar en un espacio o cavidad.
• El concreto debe tener una densidad mínima de 2000 psi. Un concreto menos denso podría no ser capaz de sujetar el anclaje
para concreto.
• El instalador debe verificar que la superficie de apoyo sea capaz de soportar firmemente la carga combinada del equipo y todos
los herrajes y componentes.
ADVERTENCIA
Utilice la placa de pared como plantilla para marcar
el centro de los agujeros. El agujero de montaje
superior debe estar ubicado a 3.4" (86 mm) encima
del punto donde quiere que quede el centro de la
pantalla, como se muestra en la figura 1.1, de la
página 14. Taladre dos agujeros de 5/16" (8 mm)
de diámetro a una profundidad mínima de 2.5"
(64 mm). Inserte los anclajes (D) en los agujeros.
Coloque el soporte de pared (A) sobre los anclajes
y fije el soporte de pared en la pared utilizando dos
tornillos para madera de cabeza plana de
14 x 2.5" (C).
Inserte dos cubiertas de tornillos (L) en los cabezas
de los tornillos.
• Apriete los tornillos de tal modo que la placa de apoyo
quede firmemente sujeta, pero no los apriete en exceso.
El apriete excesivo puede dañar los tornillos, reduciendo
enormemente su fuerza de fijación.
• Nunca apriete más de 80 pulg-lb (9 N•m).
• Siempre fije los anclajes de expansión directamente al
concreto que soporta carga.
• Nunca fije los anclajes de expansión a una pared de
concreto recubierta con yeso, tabiques de yeso-cartón u
otro material de acabado. Si el montaje a superficies de
concreto recubiertas con una superficie de acabado es
inevitable (no evaluados por UL), será necesario escariar
el acabado, como se muestra más abajo. Asegúrese de
que los anclajes de concreto no se alejen del concreto al
apretar los tornillos. Si el grosor de la pared de yeso/tabique
de yeso-cartón es mayor que 5/8" (16 mm), el instalador
deberá suministrar fijaciones especiales (no evaluados por
UL).
ADVERTENCIA
VISTA EN CORTE
INCORRECTO CORRECTO
concreto
placa
de
pared
placa
de
pared
concreto
yeso / tabique de yeso-cartón
1
3
2
D
Taladre los agujeros y inserte los anclajes (D).
Coloque la placa de pared (A) sobre el anclaje (D) y fíjela con el
tornillo (C).
Apriete todos los sujetadores.
A
D
C
pared de
concreto
CONCRETO MACIZO
BLOQUE DE HOR-
MIGÓN DE ESCORIAS
LC
D
PLACA DE PARED (A)
SOPORTE DE PARED (A)

16 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
Para no rayar la pantalla, coloque un trapo sobre una superficie plana y nivelada que sostenga el peso de la
pantalla. Coloque la pantalla boca abajo. Si la pantalla tiene perillas en la parte trasera, quíteselas para poder
fijar los soportes adaptadores. Coloque los soportes adaptadores (B) en la parte trasera de la pantalla, alinéelos
con los agujeros y centralícelos en la parte trasera de la pantalla, como se muestra abajo. Fije los soportes
adaptadores en la parte trasera de la pantalla utilizando la combinación adecuada de tornillos, arandelas y
espaciadores, como se muestra en la paso 2-1 o en la pasp 2-2.
Para contar con la opción para el manejo de cables, instale el clip de fijación de cables (O) entre la pantalla y los
soportes adaptadores (B).
NOTA: Siempre se tienen que usar los agujeros superiores y los inferiores.
Verifique que todos los agujeros estén debidamente alineados y luego apriete los tornillos usando un destornillador
phillips.
NOTA: En el caso de los televisores que tienen la parte posterior plana, pase al paso 2-1. En el caso de los televisores
que tienen la parte posterior abultada o empotrada, pase al paso 2-2.
CENTRALICE LOS
SOPORTES
VERTICALMENTE EN LA
PARTE TRASERA DE LA
PANTALLA
NOTA: Las dimensiones "X" deben ser iguales.
2
Instalación de los soportes adaptadores
• Apriete los tornillos de tal modo que los soportes adaptadores queden firmemente sujetos. No apriete aplicando
demasiada fuerza. El apriete excesivo puede causar daño por esfuerzo a los tornillos, reduciendo enormemente su
fuerza de fijación y causando el posible desprendimiento de sus cabezas. Apriete los tornillos a 40 pulg-lb (4.5 N•m)
de par torsor máximo.
• Si los tornillos no pueden atornillarse con tres vueltas completas en los insertos de la pantalla, o si los tornillos topan
fondo y la placa todavía no está firmemente sujeta, se podría dañar la pantalla o causar la falla del producto.
ADVERTENCIA
X
X
B
O

17 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
Comience con uno de los tornillos más cortos, enrósquelo, con la mano, a través de la arandela y el soporte
adaptador a la parte posterior de la pantalla, como se muestra abajo. El tornillo debe dar, por lo menos, tres
vueltas completas dentro del agujero de instalación y debe quedar ajustado en su lugar. No apriete los tornillos en
exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte posterior de la pantalla, seleccione
un tornillo más largo de los sujetadores identificados y clasificados en las divisiones del empaque plástico. Siga el
mismo procedimiento con los agujeros de instalación restantes, nivele los soportes y apriete los tornillos.
NOTA: Es posible que no necesite usar los espaciadores, dependiendo del tipo de pantalla.
Comience con uno de los tornillos más largos, enrósquelo, con la mano, a través de la arandela, el soporte
adaptador y el espaciador, en ese orden, a la parte posterior de la pantalla, como se muestra abajo. El tornillo
debe dar, por lo menos, tres vueltas completas dentro del agujero de instalación y debe quedar ajustado en su
lugar. No apriete los tornillos en exceso. Si el tornillo no puede dar tres vueltas completas al entrar en la parte
posterior de la pantalla, seleccione un tornillo más largo de los sujetadores identificados y clasificados en las
divisiones del empaque plástico. Siga el mismo procedimiento con los agujeros de instalación restantes, nivele los
soportes y apriete los tornillos.
Instalación de un televisor que tiene la parte posterior plana
Instalación de un televisor que tiene la parte posterior abultada o empotrada
2-2
2-1
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
Si tiene alguna pregunta, por favor, llame a servicio al cliente de Peerless al 1-800-865-2112.
SOPORTE
ADAPTADOR (B)
PANTALLA
ARANDELA
TORNILLO
PANTALLA
ARANDELA
TORNILLO
SOPORTE
ADAPTADOR (B)
ESPACIADOR

18 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
Montaje y desmontaje de la pantalla plana
Enganche los soportes adaptadores (B) en la
soporte de pared (A). Déles, por lo menos, seis
vueltas a los tornillos de seguridad en el sentido
del movimiento de las manecillas del reloj con una
destornillador phillips para evitar que se pueda
quitar la pantalla, como se muestra en la sección
transversal de la figura 3.1.
NOTA: Para trabar la pantalla, apriete los tornillos
de seguridad a la placa de pared, como se muestra
en la sección transversal.
Para quitar la pantalla del soporte, afloje los tornillos
de seguridad, gire la pantalla retirándola del soporte
y levántela para sacarla del soporte.
3
• Siempre cuente con un asistente o con un equipo mecánico de izar para levantar y colocar los televisores de
pantalla plana con más seguridad.
ADVERTENCIA
B
• No apriete los tornillos aplicando demasiada fuerza.
El apriete excesivo podría dañar el soporte. Apriete
los tornillos a 40 pulg-lb (4.5 N•m) de par torsor
máximo.
ATENCIÓN fig 3.1
A
TORNILLOS
DE
SEGURIDAD
B
A
• Si los tornillos se aflojan con el tiempo, apriételos
según sea necesario. Apriete los tornillos a un
máximo de 50 pulg-lb (5.6 N•m) de par torsor.
ADVERTENCIA
Si se desea mayor o menor tensión en el
mecanismo de inclinación, quite las tapas de
presión como se muestra en el detalle 1. Inserte un
desarmador de punta plana en la ranura y levante
y retire la tapa del mecanismo de inclinación. Para
ajustar la inclinación, simplemente apriete o afloje
los tornillos de cabeza hueca no más de media
vuelta usando una llave allen 5 mm (M).
Para ajustar el giro (+/- 5°), simplemente apriete o
afloje la tornillo del número 10-32.
4
TORNILLO DE
CABEZA HUECA
TAPAS DE
PRESIÓN
DETALLE 1
RANURA
TORNILLO
10-32 X 1/2"
SECCIÓN
TRANSVERSAL

19 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
K
J
Los cables se pueden acomodar utilizando los sujetacables (I).
Fije el anclaje del sujetacables (J) a la parte superior o inferior del brazo de pared (A) utilizando un tornillo phillips
de 8-32 x 1/4" (K), como se muestra en la figura 5.1.
Fije los cables a la parte superior o inferior del brazo de pared (A) utilizando los sujetacables (I), como se muestra
en la figura 5.2.
5-1
Manejo de cables
fig. 5.1 fig. 5.2
I
CABLES
También, puede fijar los cables en la ranura de la parte inferior de la placa de pared utilizando un sujetacables (I),
como se muestra abajo.
5-2
I
CABLES RANURA
BRAZO DE PARED (A)

20 de 42 PUBLICADO: 02-15-10 HOJA #: 095-9316-2 08-02-11
Español
6
Ajuste Tensor del Brazo
• No retire el tornillo ni lo afloje hasta que se haya desenganchado del soporte. Se podría caer la pantalla.
• Si los tornillos se aflojan con el tiempo, apriételos según sea necesario. Apriete los tornillos a un máximo de
50 pulg-lb (5.6 N•m) de par torsor.
ADVERTENCIA
Si desea aumentar o disminuir la tensión en los puntos de articulación del brazo, haga lo siguiente:
• Para aumentarla, gire el tornillo de cabeza hueca en sentido horario con la llave allen de 5 mm (M).
NOTA: Apriete los tornillos a un máximo de 40 pulg-lb (4.5 N•m) de par torsor.
• Para reducirla, gire el tornillo de cabeza hueca en sentido contrahorario con la llave allen de 5 mm (M).
NOTA: No lo gire más de media vuelta.
TORNILLOS TENSORES
© 2011, Peerless Industries, Inc. Todos los derechos reservados.
Cualesquiera otras marcas y nombres de productos son marcas comerciales o registradas de sus respectivos dueños.
Peerless Industries, Inc.
2300 White Oak Circle
Aurora, Il 60502
www.peerlessmounts.com
A
