Pegasus 735B-0204 User manual

THANK YOU
We appreciate the trust and confidence you have placed in Pegasus through the purchase of these bath
accessories. We strive to continually create quality products designed to enhance your home. Visit us online to
see our full line of products available for your home improvement needs. Thank you for choosing Pegasus!
USE AND CARE GUIDE
18 IN. TOWEL BAR
24 IN. TOWEL BAR
GLASS SHELF
MIRROR
Questions, problems, missing parts? Before returning to the store,
call Pegasus Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
Model #735B-0104
REV.01YOW
735B-0204
20735-1704
20735-4504
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS

2
Table of Contents
Safety Information....................................2
Warranty ...................................................2
Planning Installation ..............................3
Tools Required .......................................3
Hardware Included.................................3
Pre-Installation.........................................3
Package Contents ..................................4
Installation................................................5
Care and Cleaning.....................................6
Safety Information
Please read and understand this entire manual before
attempting to assemble, operate, or install the product.
Warranty
Service Parts .............................................6
LIMITED LIFETIME WARRANTY
Pegasus products are manufactured with superior quality standards and workmanship and are backed by our
limited lifetime warranty. Pegasus products are warranted to the original consumer purchaser to be free of
defects in materials or workmanship. We will replace FREE OF CHARGE any product or parts that proves defective.
Simply, return the product / part to any of The Home Depot retail locations or call 1-877-580-5682 to receive the
replacement item. Proof of purchase (original sales receipt) from the original consumer purchaser must be made
available for all Pegasus warranty claims.
This warranty excludes incidental/inconsequential damages and failures due to misuse, abuse, or normal wear and
tear. This warranty excludes all industrial, commercial & business usage, whose purchasers are hereby, extended
duration of warranty.
Some states and provinces do not allow the exclusion or limitation of incidental or consequential damages, so the
rights that vary from state to state and province to province. Please see a store or contact 1-877-580-5682 for
more details.

3
Pre-Installation
PLANNING INSTALLATION
Before beginning installation of these products, ensure all parts are present. Compare parts with the Package
Contents and Hardware Included lists. If any part is missing or damaged, do not attempt to install the products.
TOOLS REQUIRED
Safety
goggles
Phillips
screwdriver
Flathead
screwdriver
HARDWARE INCLUDED
NOTE: Hardware not shown to actual size.
Part Description Quantity
AA 4
Level Tape measure
Electric drill
Pencil
2
4
BB
CC
Wood screw
Mounting bracket
Plastic anchor
DD Set screw 2
EE Installation template 1
AA BB CC DD EE
WWW.HOMEDEPOT.COM/PEGASUS
.ecnatsissarehtrufrof1-877-580-5682tcatnocesaelP
24"[610mm]
18"[457mm]D
CALIBRE
PLANTILLA
TEMPLATE
EA C
B
20.8"[528.3mm]
21.7"[550mm]

4
Pre-Installation (continued)
PACKAGE CONTENTS
Part Description Quantity
A2
1
2
D
B
C
Towel bar post (right)
18 in. Towel bar
Towel bar post (left)
1
E
F
1
1
G
24 in. Towel bar
1
H
Glass shelf
Mirror post (right)
Mirror
Mirror post (left) 1
A
B
C
E
D
F
A
C
G
H

5

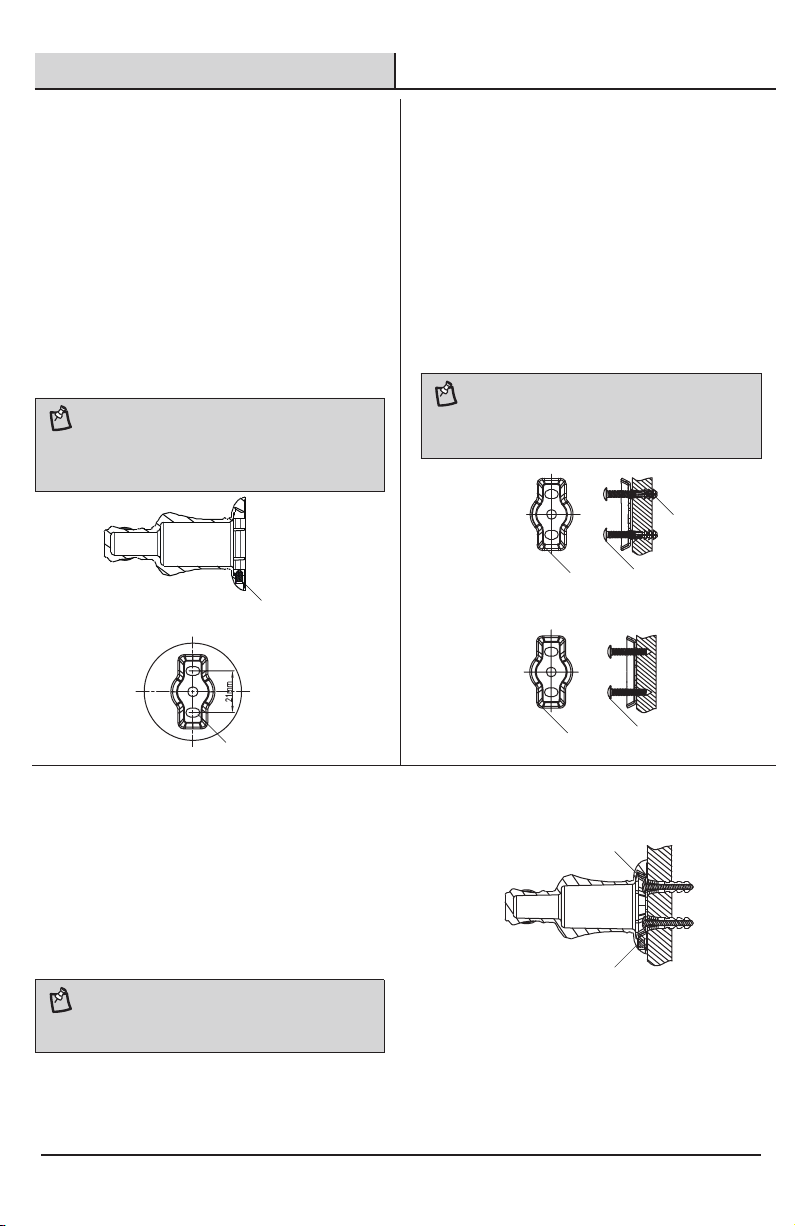

Installation
1 Marking the mounting location 2 Installing the mounting brackets
Drill 1/4 in. holes in the previously marked
locations.
□
3 Installing the product
Place the post (A, C, F or H) over the
mounting bracket (BB) and secure it with the set
screw (DD), as shown.
□
NOTE: The included template (EE) may be used to mark the
mounting locations for the towel bars: A and B for the 18
in. towel bar / A and C for the glass shelf / A and D for the
mirror / A and E for the 24 in. towel bar.
NOTE: When mounting the products to a wood wall, fasten
the mounting brackets (BB) to the wall using the wood
screws (AA). There will be no need for drilling or plastic
anchors (CC).
Push the plastic anchors (CC) flush into the dry wall.
□
Fasten the mounting bracket (BB) to the wall with
the wood screws (AA).
□
□Repeat this step as needed for each bath
accessory.
□
□
□
□
Remove the set screw (DD) from the base of the
product posts.
Place the product in the desired mounting
location, using a level to position it accordingly,
and use a pencil to lightly mark the outline of the
posts.
Center the mounting bracket (BB) within the
marked post locations, and mark where the
screw holes will be drilled.
Repeat this step as needed for each bath
accessory.
□Repeat this step for the remaining
post (A, C, F or H).
NOTE: Ensure the towel bar or mirror is inserted prior to
securing the second post to the mounting bracket (BB).
BB AA
CC
AA
BB
WWW.HOMEDEPOT.COM/PEGASUS
.ecnatsissarehtrufrof1-877-580-5682tcatnocesaelP
BB
DD
BB
DD

6

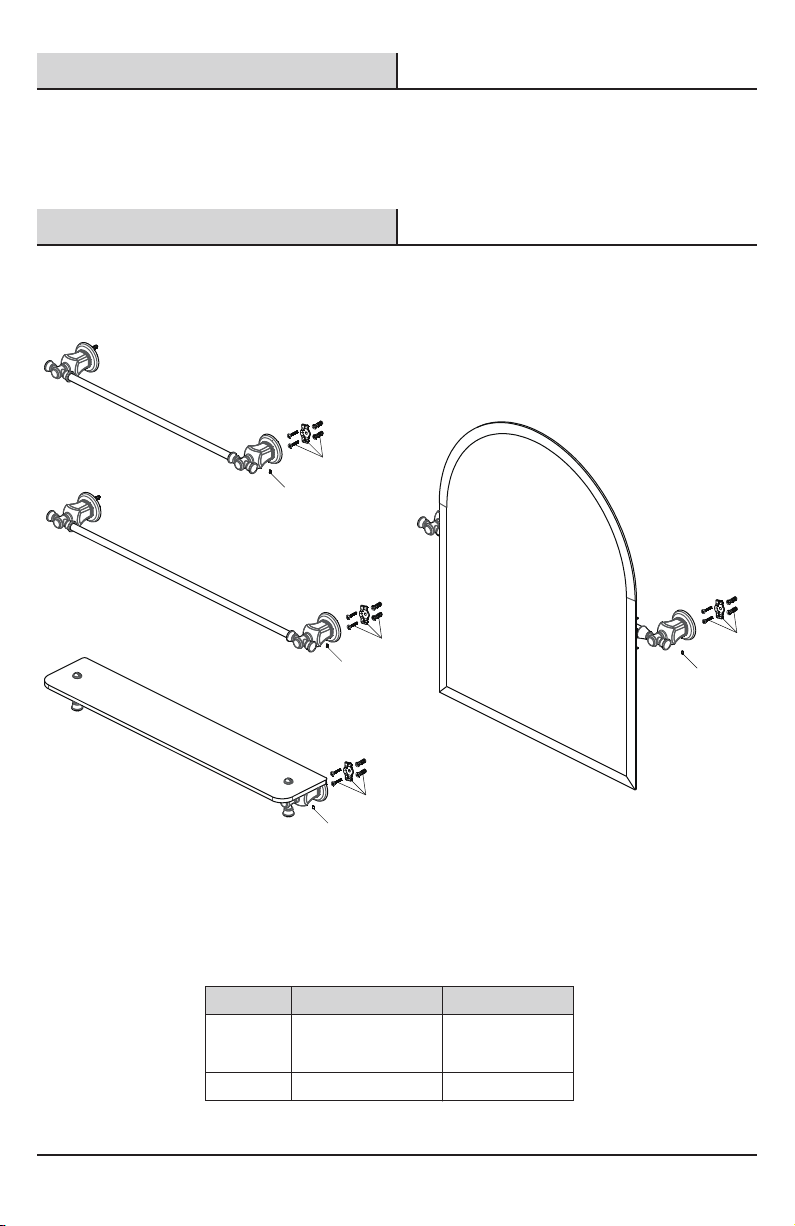

Service Parts
Part Description Part Number
Mounting hardware
(screw, bracket, and
plastic anchor)
Set screw
1
2
RP80061
RP50041
Care and Cleaning
□
□
□
Preserve the finish of the bath accessory using a non-abrasive wax.
When using non-abrasive cleaners, rinse off immediately when finished cleaning the bath accessory.
Do not use abrasive cleaners when cleaning this bath accessory.
*Towel bars, glass shelf, mirror and Posts are not available service parts.
1
2
2
1
21
2
1

Questions, problems, missing parts? Before returning to the store,
call Pegasus Customer Service
8 a.m. - 6 p.m., EST, Monday - Friday
Retain this manual for future use.
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS

GUÍA DE USO Y MANTENIMIENTO
TOALLERO DE 18 PLG (45,72 CM)
TOALLERO DE 24 PLG (60,96 CM)
ESTANTE DE VIDRIO
ESPEJO
Modelo núm.:
¿Problemas, preguntas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Pegasus
de Lunes a Viernes de 8 a.m. a 6 p.m., Hora Estándar del Este
GRACIAS
Agradecemos la confianza que has depositado en Pegasus al comprar estos accesorios de baño. Nos esforzamos por crear
continuamente productos de calidad diseñados para mejorar tu hogar.Visítanos en Inte rnet para ver nuestra línea completa de
productos disponibles para las necesidades de mejoras de tu hogar. ¡Gracias por elegir a Pegasus!
735B-0104
735B-0204
20735-1704
20735-4504
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS

9
Tabla de Contenido
Información de Seguridad .......................9
Garantía ...................................................9
Planificación de la Instalación ..............10
Herramientas Necesarias .....................10
Herrajes Incluidos .................................10
Pre-instalación.........................................10
Contenido del Paquete...........................11
Instalación ................................................12
Cuidado y Limpieza ..................................13
Información de Seguridad
Lee y comprende este manual completo antes de
intentar ensamblar, operar o instalar el producto.
Garantía
Piezas de Repuesto ..................................13
GARANTÍA LIMITADA DE POR VIDA
Los productos de Pegasus están fabricados con normas y mano de obra de calidad superior y están respaldados
por nuestra garantía de por vida limitada. Pegasus garantiza al comprador consumidor original que sus productos
no presentan defectos materiales o de fabricación. Simplemente, devuelva el producto o pieza a cualquiera de
las tiendas minoristas de The Home Depot o llame al 1-877-580-5682 para recibir el artículo de reemplazo.
El comprobante de compra (recibo de venta original) del comprador consumidor original debe estar disponible
para todos los reclamos de garantía de Pegasus.
Esta garantía excluye daños y fallos incidentales/consecuenciales debido al mal uso, abuso o desgaste normal por
el uso. Esta garantía excluye todos los usos industriales, comerciales y de negocios, a cuyos compradores se les
extiende en la presente una garantía limitada de cinco años a partir de la fecha de compra, con todos los otros
artículos de esta garantía que aplican excepto la duración de la garantía.
Algunos estados y provincias no permiten la exclusión o la limitación de los daños incidentales o consecuentes,
por lo tanto, las limitaciones y exclusiones anteriores podrían no aplicarse a su caso. Esta garantía le otorga derechos
tienda o llame al 1-877-580-5682 para obtener más detalles.

10
Pre-instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Antes de comenzar la instalación de este producto, asegúrate de que no falta ninguna pieza. Compara las piezas con
la lista de Contenido del Paquete y Herrajes Incluidos. Si falta alguna pieza o está dañada, no intentes instalar el
producto.
HERRAMIENTAS NECESARIAS
Destornillador de
cabeza plana
HERRAJES INCLUIDOS
Pieza Descripción Cantidad
AA 4
Nivel Cinta métrica
Taladro eléctrico
Lápiz
2
4
BB
CC
Tornillo para madera
Soporte de montaje
Anclaje plástico
DD Tornillo de fijación 2
EE Plantilla de instalación 1
AA BB CC DD EE
Gafas de
seguridad
Destornillador
Phillips
NOTA: No se muestra el tamaño real de los herrajes.
WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
24"[610mm]
18"[457mm]D
CALIBRE
PLANTILLA
TEMPLATE
EA C
B
20.8"[528.3mm]
21.7"[550mm]

11
Pre-instalación (continuación)
CONTENIDO DEL PAQUETE
Toallero de
24 plg (60,96 cm)
Pieza Descripción Cantidad
A2
1
2
D
B
C
1
E
F
1
1
G1
H
Estante de vidrio
Poste para espejo (derecho)
Espejo
Poste para espejo (izquierdo) 1
Poste para
toallero (derecho)
Toallero de
18 plg (45,72 cm)
Poste para
toallero (izquierdo)
A
B
C
E
D
F
A
C
G
H

12
Instalación
1 Cómo marcar el lugar de montaje 2 Cómo instalar los soportes de
montaje
Taladra orificios de 1/4 plg en los lugares
marcados anteriormente.
□
3 Cómo instalar el producto
Coloca el poste (A, C, F o H) sobre el soporte
de montaje (BB) y asegúralo con el tornillo de
fijación (DD), como se muestra.
□
NOTA: La plantilla (EE) incluida puede ser usada para marcar
los lugares de montaje para los toalleros: A y B para el toallero
de 18 plg (45,72 cm) / A y C para el estante de vidrio / A y D
para el espejo / A y E para el toallero de 24 plg (60,96 cm).
NOTA:
Cuando instales los productos en una pared de
madera, fija los soportes de montaje (BB) a la pared usando
tornillos para madera (AA). No habrá necesidad de taladrar
o de colocar anclajes de plástico (CC).
Empuja los anclajes de plástico (CC) hasta
insertarlos a ras en el
drywall .
□
Fija el soporte de montaje (BB) a la pared con los
tornillos para madera (AA).
□
□Repite este paso las veces que sea necesario para
cada accesorio de baño.
□
□
□
□
Quita el tornillo de fijación (DD) de la base del
postes del producto.
Coloca el producto en el lugar de montaje
deseado usando un nivel para posicionarlo
adecuadamente y usa un lápiz para marcar
ligeramente el contorno en el postes.
Centra el soporte de montaje (BB) dentro del
lugares señalados en el poste y marca donde se
taladrarán los orificios de los tornillos.
Repite este paso las veces que sea necesario
para cada accesorio de baño.
□Repite este paso para el otro poste (A, C, F o H).
NOTA: Asegúrate de insertar el toallero o el espejo antes de
asegurar el segundo poste al soporte de montaje (BB).
BB AA
CC
AA
BB
WWW.HOMEDEPOT.COM/PEGASUS
Para obtener asistencia, llama al 1-877-580-5682.
BB
DD
BB
DD

13
Piezas de Repuesto
Pieza Descripción Número de Pieza
Herrajes de montaje
(tornillo, soporte, y
anclaje de plástico)
Tornillo de fijación
1
2
RP80061
RP50041
Cuidado y Limpieza
□
□
□
Para preservar el acabado del accesorio de baño, usa cera no abrasiva.
Al usar limpiadores no abrasivos, enjuaga de inmediato tras concluir la limpieza del accesorio de baño.
No uses limpiadores abrasivos al limpiar este accesorio de baño.
*Los toalleros, el estante de vidrio, el espejo y los postes no son piezas de repuesto disponibles.
1
2
2
1
21
2
1

¿Problemas, preguntas o piezasfaltantes? Antes de regresar a la tienda,
llama a Servicio al Cliente de Pegasus
de Lunes a Viernes de 8 a.m. a 6 p.m., Hora Estándar del Este
Conserva este manual para uso futuro.
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS

GUIDE D'UTILISATION ET D'ENTRETIEN
PORTE-SERVIETTES DE 45.72 CM (18 PO)
PORTE-SERVIETTES DE 60.96 CM (24 PO)
TABLETTE EN VERRE
MIROIR
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
appelez le service à la clientèle de Pegasus
de 8h à 18h, HNE, du lundi au vendredi
MERCI
Nous vous remercions d’avoir fait confiance à Pegasus en achetant ce robinet de salle de bains. Nous nous
efforcons en permanence de créer des produits de qualité conçus pour perfectionner votre maison. Vous pouvez
visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins de rénovation
résidentielle. Merci d'avoir choisi Pegasus!
Modèle n°735B-0104
735B-0204
20735-1704
20735-4504
1-877-580-5682
WWW.HOMEDEPOT.COM/PEGASUS

16
Table des matiéres
Consignes de sécurité ..............................16
Garantie ....................................................16
Planification de I’installation .................17
Outils requis ..........................................17
Quincaillerie fournie ..............................17
Pré-installation.........................................17
Contenu de l’emballage.........................18
Installation ................................................19
Entretien et nettoyage ..............................20
Consignes de sécurité
Garantie
Pièces de rechange .................................20
Veuillez lire et comprendre la totalité de ce manuel
avant d’assembler, d'utiliser ou d’installer ce produit.
GARANTIE À VIE LIMITÉE
Les produits Pegasus sont fabriqués selon des normes dequalitéet une exécution supérieures et sont couverts
par notre garantie à vie limitée. Les produits Pegasus sont garantis à l'acheteur original être exempts de vices
de matériaux ou de fabrication. Nous remplacerons GRATUITEMENT tout produit ou pièce qui s’avèrera être
défectueux. Tout simplement, retournez le produit/pièce à l’un des magasins Home Depot ou composez le
1-877-580-5682 pour recevoir un article de remplacement. Une preuve d’achat (facture originale)
de l’acheteur original doit être disponible toute réclamation au titre de la garantie Pegasus. Cette
garantie exclut tous dommages indirects et accessoires et toutes les défaillances découlant d’une mauvaise
utilisation, d’une utilisation abusive ou de l’usure et de la détérioration normales. Cette garantie exclut tout
usage industriel ou commercial. Pour de tels usages, il est offert aux acheteurs par les présentes une garantie
limitée de cinq ans à compter de la date d'achat, tous les termes de la garantie ci-dessus étant applicables à
l'exception de la durée. Certains états et provinces n’autorisent pas l’exclusion ou la restriction des dommages
indirects et accessoires; par conséquent les restrictions précédentes pourraient ne pas s'appliquer à votre cas.
s'appliquer selon la province où vous résidez. Pour de plus amples renseignements, rendez-vous dans un magasin
ou composez le 1-877-580-5682.

17
Pré-installation
PLANIFICATION DE L’INSTALLATION
Avant de procéder à l'installation de ces produits, assurez-vous qu'il ne manque aucune pièce. Comparez les pièces
avec la liste du Contenu de l'emballage et la liste de la Quincaillerie fournie. Si une pièce est manquante ou
endommagée, ne tentez pas d'assembler ce produit.
OUTILS REQUIS
Tournevis
cruciforme
Tournevis plat
QUNINCAILLERIE FOURNIE
Pièce Description Quantité
AA 4
Niveau Ruban à mesurer
Perceuse électrique
Crayon
2
4
BB
CC
Vis à bois
Support de fixation
Cheville en plastique
DD Vis de pression 2
EE Gabarit d’installation 1
AA BB CC DD EE
REMARQUE : Les pièces de quincaillerie ne sont pas
illustrées à la grandeur nature.
Lunettes de
protection
WWW.HOMEDEPOT.COM/PEGASUS
Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
24"[610mm]
18"[457mm]D
CALIBRE
PLANTILLA
TEMPLATE
EA C
B
20.8"[528.3mm]
21.7"[550mm]

18
Pré-installation (suite)
CONTENU DE L'EMBALLAGE
Pièce
Description
Quantité
A2
1
2
D
B
C
1
E
F
1
1
G1
H1
Montant du
porte-serviettes (droit)
Porte-serviettes de
45.72cm (18po)
Montant du
porte-serviettes (gauche)
Porte-serviettes de
60.96cm (24po)
Tablette en verre
Montant de miroir (à droite)
Miroir
Montant de miroir (à gauche)
A
B
C
E
D
F
A
C
G
H

19
Installation
1 Marquage de l'emplacement de
l'installation 2 Pose des supports de fixation
Percez un trou de 1/4po dans les emplacements
marqués précédemment.
□
3 Installation du produit
Placez le montant (A, C, F ou H) sur le support
de fixation (BB) et fixez-le solidement avec la vis
de pression (DD), comme illustré.
□
REMARQUE: Le gabarit fourni (EE) peut être utilisé pour
marquer les emplacements d'installation des
porte-serviettes: A et B pour le porte-serviettes de
45,72cm (18po) / A et C pour le tablette en verre / A et D pour
le miroir / A et E pour le porte-serviettes de 60,96cm (24po).
REMARQUE: Lorsque vous installez les produits sur un mur
en bois, fixez les supports de fixation (BB) au mur à l'aide
des vis à bois (AA). Il ne sera pas nécessaire d'utiliser une
perceuse ou des chevilles en plastique (CC).
Enfoncez les chevilles en plastique (CC) jusqu'à
être à ras dans la cloison sèche.
□
Fixez le support de fixation (BB) au mur avec les
vis à bois (AA).
□
□Répétez cette étape pour chaque accessoire de
salle de bains.
□
□
□
□
Retirez la vis de pression (DD) de la base dudes
montants du produit.
Placez le produit à l'emplacement d'installation
souhaité en utilisant un niveau pour le
positionner correctement et marquez légèrement
le contour dudes montants au crayon.
Centrez le support de fixation (BB) dans cet
emplacement dudes montants, et marquez
l'emplacement où les trous de vis seront percés.
Répétez cette étape pour chaque accessoire de
salle de bains.
□Répétez cette étape pour les montants
restants (A, C, F ou H).
REMARQUE: Assurez-vous que le porte-serviettes ou le miroir
est inséré avant de fixer le second montant sur le support de
fixation (BB).
BB AA
CC
AA
BB
WWW.HOMEDEPOT.COM/PEGASUS
Veuillez composer le 1-877-580-5682 pour une assistance supplémentaire.
BB
DD
BB
DD

20
Pièces de rechange
Pièce Description Numéro de pièce
Quincaillerie de
montage (vis, support
et chevilles en plastique)
Vis de pression
1
2
RP80061
RP50041
Entretien et nettoyage
□
□
□
Préservez le fini des accessoires de salle de bains à l'aide d'une cire non abrasive.
Si vous utilisez des nettoyants non abrasifs, rincez immédiatement lorsque vous avez terminé de nettoyer
l'accessoire de salle de bains.
N'utilisez pas de nettoyants abrasifs pour nettoyer cet accessoire de salle de bains.
*Les porte-serviettes, tablette en verre, miroir et montants n’ont pas de pièces de rechange disponibles.
1
2
2
1
21
2
1
