Peimar Mirus Series User manual

IT EN ES
Manuale dell’Utente
Inverter Monofase.......3
User Manual
Single Phase Inverters.....55
Manual de Usuario
Inversor Monofásico...107
MIRUS LINE - UNICUS LINE - GEMINUS LINE
www.peimar.com

3
IT
Si precisa che i dati tecnici, le informazioni e le raffigurazioni riportate nel presente documento mantengono un valore puramente
indicativo. Peimar si riserva in qualsiasi momento e senza preavviso di modicare i dati, i disegni e le informazioni riportate nel
presente documento.
Grazie per aver scelto un inverter Peimar. Siamo lieti di fornirvi prodotti di prima
categoria e un servizio esclusivo.
Questo manuale fornisce informazioni riguardanti l’installazione, il
funzionamento e la manutenzione del prodotto da voi acquistato, nonché le
indispensabili linee guida relative alla sicurezza e le istruzioni per la risoluzione
di eventuali problemi. Si prega di leggere attentamente il presente documento
e di seguirne le indicazioni, in modo tale da consentirci di fornirvi la nostra
consulenza professionale e un completo servizio d’assistenza.
Il nostro impegno è costantemente rivolto al cliente e alla sua soddisfazione.
Condiamo che questo documento possa essere un valido supporto nel
percorso da voi intrapreso verso un mondo più pulito ed ecologico.
Si prega di vericare la versione più recente del presente manuale sul sito
www.peimar.com.

4
IT
Indice
Capitolo 1
Misure di sicurezza ..............................................................................6
1.1 Campo d’applicazione ............................................................6
1.2 Istruzioni di sicurezza .............................................................6
1.3 Persone interessate ................................................................6
Capitolo 2
Preparazione.........................................................................................7
2.1 Istruzioni di sicurezza.............................................................7
2.2 Spiegazione dei simboli .........................................................8
Capitolo 3
Informazioni sul prodotto .................................................................. 10
3.1 Campo d’applicazione dei prodotti ....................................... 10
3.2 Specica per il modello di prodotto ...................................... 11
3.3 Prospetto e dimensioni dei prodotti ...................................... 11
3.4 Scheda tecnica - MIRUS LINE............................................. 12
3.5 Scheda tecnica - UNICUS LINE........................................... 14
3.6 Scheda tecnica - GEMINUS LINE........................................ 16
Capitolo 4
Istruzioni per l’installazione .............................................................. 18
4.1 Istruzioni di sicurezza........................................................... 18
4.2 Controllo prima dell’installazione.......................................... 18
4.3 Individuazione metodo e posizione di installazione.................19
4.4 Procedura di montaggio .......................................................20
Capitolo 5
Connessione elettrica ........................................................................25
5.1 Istruzioni di sicurezza per lavori sulla linea diretta ...............25
5.2 Precisazioni per l’interfaccia elettrica....................................26
5.3 Connessione dal lato CA......................................................27

5
IT
5.4 Connessione dal lato CC .....................................................28
5.5 Connessione di trasmissione ...............................................31
Capitolo 6
Istruzioni per il debugging.................................................................32
6.1 Presentazione dell’interfaccia uomo-macchina ....................32
6.2 Congurazione al primo avvio..............................................33
6.3 Display dell’inverter ..............................................................36
6.4 Impostare i parametri generali dell’inverter ..........................38
6.5 Auto test completo dell’inverter.............................................42
6.6 Auto test singoli dell’inverter.................................................43
6.7 Operazione di Monitoraggio .................................................47
Capitolo 7
Codici di errore e risoluzione dei problemi .....................................48
7.1 Codice errore e descrizione..................................................48
7.2 Indicazione errore e risoluzione del problema ......................49
Capitolo 8
Riciclaggio e Smaltimento.................................................................52
Capitolo 9
Servizio di Garanzia ...........................................................................52

6
IT
Capitolo 1 - Misure di sicurezza
1.1 Campo d’applicazione
Questo manuale d’uso denisce istruzioni e procedure dettagliate per
l’installazione, il funzionamento, la manutenzione e la risoluzione dei problemi
dei seguenti inverter Peimar connessi alla rete elettrica:
PSI-J1000-TL PSI-J1500-TL PSI-J2000-TL PSI-J2500-TL PSI-J3000-TL
PSI-J3000-TLM PSI-J4000-TLM PSI-J5000-TLM PSI-J6000-TLM
Si prega di tenere sempre a disposizione questo manuale in caso d’emergenza.
1.2 Istruzioni di sicurezza
1.3 Personale interessato
L’installazione, la manutenzione e la riparazione dell’inverter possono essere
effettuate unicamente da personale qualicato, che abbia letto e compreso
pienamente tutti i regolamenti di sicurezza contenuti in questo manuale.
Gli operatori devono essere al corrente del fatto che l’inverter è un dispositivo
ad alta tensione.
PERICOLO indica una situazione pericolosa che, se
non evitata, porterà a morte o infortuni gravi.
AVVERTENZA indica una situazione pericolosa che,
se non evitata, può portare a morte o infortuni gravi o
infortuni moderati.
ATTENZIONE indica una condizione pericolosa che,
se non evitata, può portare a infortuni minori o moderati.
AVVISO indica una situazione che può portare a danni
potenziali, se non evitata.

7
IT
Capitolo 2 - Preparazione
2.1 Istruzioni di sicurezza
PERICOLO
• C’è possibilità di morte per scosse elettriche e alta tensione.
• Non toccare le parti in tensione dell’inverter; potrebbe portare
a bruciature o morte.
• Per prevenire il rischio di scosse elettriche durante
l’installazione e la manutenzione, si prega di accertarsi che
tutti i terminali CA e CC siano scollegati.
• Non toccare la supercie dell’inverter mentre il rivestimento è
bagnato; potrebbe provocare scosse elettriche.
• Non restare vicino all’inverter durante condizioni climatiche
avverse tra cui tempeste, fulmini, ecc.
• Prima di aprire il rivestimento, l’inverter Peimar deve essere
disconnesso dalla rete e dal generatore fotovoltaico; è
necessario attendere almeno cinque minuti per permettere
ai condensatori di accumulo energetico di scaricarsi
completamente dopo essersi disconnessi dalla fonte di energia.
AVVERTENZA
• L’installazione, manutenzione, riciclaggio e smaltimento
degli inverter devono essere svolti solamente da personale
qualicato in conformità con le norme e i regolamenti nazionali
e locali.
• Qualsiasi azione non autorizzata, tra cui la modica di
qualsiasi tipo di funzionalità del prodotto, può comportare un
pericolo letale per l’operatore, per terzi, per i componenti o le
loro caratteristiche. In tali casi Peimar non è responsabile per
perdita e per reclami in garanzia.
• L’inverter Peimar deve essere utilizzato esclusivamente in
combinazione con pannelli fotovoltaici. Non connettere altre
fonti di energia all’inverter Peimar.
• Assicurarsi che il generatore fotovoltaico e l’inverter siano
correttamente collegati all’impianto di terra come da normativa
vigente, per la sicurezza di persone, animali e cose.

8
IT
ATTENZIONE
• L’inverter fotovoltaico può raggiungere elevate temperature
durante il funzionamento.Si prega di non toccare il dissipatore
di calore o la supercie laterale durante il funzionamento o
subito dopo lo spegnimento.
• Rischio di danni dovuti a modiche improprie.
AVVISO
• L’inverter fotovoltaico è progettato per immettere energia in
corrente alternata direttamente nella rete elettrica pubblica;
non connettere l’uscita CA dell’inverter ad alcun dispositivo
che non sia collegato alla rete elettrica di distribuzione
pubblica.
2.2 Spiegazione dei simboli
TENSIONE ELETTRICA PERICOLOSA
Questo dispositivo è direttamente connesso alla rete elettrica
pubblica, pertanto qualsiasi lavoro sull’inverter deve essere
svolto da personale qualicato.
PERICOLO di morte dovuto ad alta tensione elettrica!
Nell’inverter si può avere una tensione residua dovuta
all’elevata capacità dei condensatori. Attendere 5 MINUTI
dopo la disconnessione dell’apparecchio prima di rimuovere
il coperchio.
AVVISO, pericolo!
L’apparecchio è direttamente connesso a generatori elettrici
e alla rete elettrica pubblica.

9
IT
PERICOLO parti calde
Gli elementi all’interno dell’inverter raggiungono elevate
temperature durante il funzionamento.Non toccare la custodia
metallica quando l’inverter è attivo (rischio di ustione).
SI È VERIFICATO UN ERRORE
Si rimanda al Capitolo 7 “Codici di Errore e Risoluzione dei
Problemi” per l’elenco completo dei codici errore e relativa
risoluzione.
MESSA A TERRA
Punto di connessione del conduttore di protezione per la
messa a terra.
Marchio CE
I dispositivi con il marchio CE rispettano i requisiti
fondamentali della Direttiva Bassa Tensione e della Direttiva
Compatibilità Elettromagnetica.
ROHS
Restriction of Hazardous Substances Directive
Questo dispositivo NON DEVE essere smaltito come riuto
urbano. Si rimanda al Capitolo 8 “Riciclaggio e Smaltimento”
per un’adeguata gestione di smaltimento dell’inverter.
SENZA TRASFORMATORE
Questo inverter è privo di trasformatore di isolamento.

10
IT
Capitolo 3 - Informazioni sul prodotto
3.1 Campo di impiego
I prodotti delle serie Mirus, Unicus e Geminus sono inverter monofase
senza trasformatore, da connettere alla rete elettrica. Essi sono componenti
fondamentali negli impianti fotovoltaici connessi in rete.
Gli inverter Mirus, Unicus e Geminus ricevono l’energia elettrica generata in
corrente continua (CC) dai pannelli solari e la convertono in corrente alternata
(CA) conformemente ai requisiti della rete pubblica, per poter essere dunque
utilizzata per l’alimentazione delle utenze elettriche dell’abitazione o della
propria attività, e per poter immettere in rete il surplus. La Tabella 3.1 mostra lo
schema strutturale del tipico sistema di applicazione degli inverter.
Tabella 3.1 Schema di congurazione
Moduli fotovoltaici in silicio monocristallino o policristallino,
e a lm sottile con protezione di livello II e senza bisogno
di collegamento a terra
Mirus, Unicus e Geminus
Strumento di misura standard (contatore) per conteggiare
l’energia elettrica prodotta dall’inverter
Tipologie di rete elettrica: TT, TN-C, TN-S, TN-C-S
APannelli solari
Inverter
B
Apparecchio di
misura (contatore)
C
Rete elettrica
D
A B C D

11
IT
3.2 Specicazione del modello di prodotto
• PSI-J indica il nome del prodotto
• XXXX indica la potenza nominale in W dell’inverter
• TL indica che si tratta di un inverter senza trasformatore (transformerless)
• M indica la funzionalità di doppio MPPT dell’inverter
3.3 Panoramica e dimensioni dei prodotti
Le dimensioni dei prodotti sono indicate nella Figura 3.2.
Figura 3.2 Dimensioni dei prodotti Mirus, Unicus e Geminus
PSI-JXXXX-TL PSI-JXXXX-TLM
305 mm 120
354 mm
SERIE
UNICUS
PSI-J2000-TL
PSI-J2500-TL
PSI-J3000-TL
355 mm 150/162 mm
454
PSI-J3000-TLM
PSI-J4000-TLM
PSI-J5000-TLM
PSI-J6000-TLM
SERIE
GEMINUS
260 mm 120 mm
315 mm
PSI-J1000-TL
PSI-J1500-TL
SERIE
MIRUS

12
IT
3.4 Scheda tecnica - MIRUS LINE
Potenza massima CC
Tensione massima CC
Range di tensione MPPT
Tensione nominale CC
Tensione di avvio
Tensione minima CC
Corrente di ingresso massima CC
Numero di ingressi CC per ogni
MPPT
Numero di MPPT
Sezionatore CC (DC21B)
1800 W
450 V
60-425 V
360 V
70 V
50 V
11 A
1
Integrato
1
Integrato
1200 W
450 V
60-425 V
360 V
70 V
50 V
11 A
1 1
PSI-J1000-TL PSI-J1500-TL
Ingresso CC
Potenza nominale CA
Potenza massima CA
Corrente nominale CA
Corrente massima CA
Tensione nominale CA / Range
Frequenza di rete / Range
Fattore di potenza [cos φ]
Distorsione armonica totale
Connessione
Uscita CA
220 V, 230 V, 240 V / 180 V - 280 V
50 Hz, 60 Hz / ±5 Hz
> 0.99 (a pieno carico)
< 3%
Monofase 1L + N + PE
1500 W
1650 W
6.5 A
7.9 A
1000 W
1100 W
4.3 A
5.3 A
Protezione sovratesione interna
Monitoraggio isolamento CC
Monitoraggio DCI
Monitoraggio GFCI
Monitoraggio della rete elettrica
Prot. da corrente di cortocircuito CA
Protezione termica
Protezione anti-isola
Protezione
Integrata
Integrato
Integrato
Integrato
Integrato
Integrata
Integrata
AFD

13
IT
Rendimento massimo
Rendimento europeo
Precisione MPPT
Rendimento
97.2%
96.7%
> 99.5%
97.1%
96.6%
> 99.5%
Certicati
Per un elenco completo dei certicati fare riferimento al sito www.peimar.com
Informazioni Generali
Topologia
Consumo notturno
Consumo in Standby
Range di temp. in funzionamento
Metodo di raffreddamento
Umidità ambientale
Altitudine
Rumore
Categoria di Sovratensione
Grado di protezione
Montaggio
Dimensioni (H x L x P) [mm]
Peso netto
Garanzia [Anno]
Senza trasformatore
< 0.2 W
6 W
Da -25 °C a + 60 °C (45 °C a 60 °C con derating)
Convezione naturale
Da 0% a 100% senza condensa
Fino a 2000 m (senza derating)
< 15 dBA
II (ingresso CC) III (uscita CA)
IP65 (Installazione interna ed esterna)
Staffa di ssaggio a parete
315 x 260 x 120
5.6 kg
5 (standard) / 10 (opzionale)
Interfaccia
Connessione CA
Connessione CC
LCD
LED
Lingua di visualizzazione
Datalogger e comunicazione
Connettore a spina
MC4 / H4
LCD (caratteri 16 x 2, retroilluminazione)
LED (3 luci)
Italiano / Inglese / Spagnolo
RS-232 / Wi-Fi (opzionale)

14
IT
1
Integrato
1
Integrato
1
Integrato
2400 W
500 V
60-450 V
360 V
70 V
50 V
11 A
3000 W
500 V
60-450 V
360 V
70 V
50 V
11 A
3630 W
550 V
60-500 V
360 V
70 V
50 V
11 A
1 1 1
PSI-J2000-TL PSI-J2500-TL PSI-J3000-TL
220 V, 230 V, 240 V / 180 V - 280 V
50 Hz, 60 Hz / ±5 Hz
> 0.99 (a pieno carico)
< 3%
Monofase 1L + N + PE
2000 W
2200 W
8.7 A
10.6 A
3000 W
3300 W
13.0 A
15.9 A
2500 W
2750 W
10.9 A
13.3 A
Potenza massima CC
Tensione massima CC
Range di tensione MPPT
Tensione nominale CC
Tensione di avvio
Tensione minima CC
Corrente di ingresso massima CC
Numero di ingressi CC per ogni
MPPT
Numero di MPPT
Sezionatore CC (DC21B)
Potenza nominale CA
Potenza massima CA
Corrente nominale CA
Corrente massima CA
Tensione nominale CA / Range
Frequenza di rete / Range
Fattore di potenza [cos φ]
Distorsione armonica totale
Connessione
Protezione
3.5 Scheda tecnica - UNICUS LINE
Protezione sovratesione interna
Monitoraggio isolamento CC
Monitoraggio DCI
Monitoraggio GFCI
Monitoraggio della rete elettrica
Prot. da corrente di cortocircuito CA
Protezione termica
Protezione anti-isola
Ingresso CC
Uscita CA
Integrata
Integrato
Integrato
Integrato
Integrato
Integrata
Integrata
AFD

15
IT
97.6%
97.1%
> 99.5%
97.5%
97.0%
> 99.5%
97.4%
96.9%
> 99.5%
Rendimento massimo
Rendimento europeo
Precisione MPPT
Rendimento
Connessione CA
Connessione CC
LCD
LED
Lingua di visualizzazione
Datalogger e comunicazione
Interfaccia
Connettore a spina
MC4 / H4
LCD (caratteri 16 x 2, retroilluminazione)
LED (3 luci)
Italiano / Inglese / Spagnolo
RS-232 / Wi-Fi
Informazioni Generali
8.4 kg8.3 kg7.8 kg
Topologia
Consumo notturno
Consumo in Standby
Range di temp. in funzionamento
Metodo di raffreddamento
Umidità ambientale
Altitudine
Rumore
Categoria di Sovratensione
Grado di protezione
Montaggio
Dimensioni (H x L x P) [mm]
Peso netto
Garanzia [Anno]
Certicati
Per un elenco completo dei certicati fare riferimento al sito www.peimar.com
Senza trasformatore
< 0.2 W
6 W
Da -25 °C a + 60 °C (45 °C a 60 °C con derating)
Convezione naturale
Da 0% a 100% senza condensa
Fino a 2000 m (senza derating)
< 15 dBA
II (ingresso CC) III (uscita CA)
IP65 (Installazione interna ed esterna)
Staffa di ssaggio a parete
354 x 305 x 120
5 (standard) / 10 (opzionale)

16
IT
7200 W
600 V
90-550 V
360 V
100 V
80 V
11 / 11 A
2
Integrato
6050 W
600 V
90-550 V
360 V
100 V
80 V
11 / 11 A
2
Integrato
4840 W
600 V
90-550 V
360 V
100 V
80 V
11 / 11 A
2
Integrato
2
Integrato
3630 W
600 V
90-550 V
360 V
100 V
80 V
11 / 11 A
1 / 1 1 / 1 1 / 1 1 / 1
PSI-J6000-TLMPSI-J5000-TLMPSI-J4000-TLMPSI-J3000-TLM
220 V, 230 V, 240 V / 180 V - 280 V
50 Hz, 60 Hz / ±5 Hz
0.8 capacitiva ~ 0.8 induttiva
< 3%
Monofase 1L + N + PE
6000 W
6000 W
26.1 A
28.7 A
3000 W
3300 W
13.0 A
15.9 A
3.6 Scheda tecnica - GEMINUS LINE
Potenza massima CC
Tensione massima CC
Range di tensione MPPT
Tensione nominale CC
Tensione di avvio
Tensione minima CC
Corrente di ingresso massima CC
Numero di ingressi CC per ogni
MPPT
Numero di MPPT
Sezionatore CC (DC21B)
Potenza nominale CA
Potenza massima CA
Corrente nominale CA
Corrente massima CA
Tensione nominale CA / Range
Frequenza di rete / Range
Fattore di potenza [cos φ]
Distorsione armonica totale
Connessione
Protezione
46002/ 5000 W
4600 / 5500 W
20.0 / 21.7 A
22.2 / 26.7 A
36801/ 4000 W
3680 / 4400 W
16.0 / 17.4 A
16.0 / 21.0 A
Protezione sovratesione interna
Monitoraggio isolamento CC
Monitoraggio DCI
Monitoraggio GFCI
Monitoraggio della rete elettrica
Prot. da corrente di cortocircuito CA
Protezione termica
Protezione anti-isola
Ingresso CC
Uscita CA
Integrata
Integrato
Integrato
Integrato
Integrato
Integrata
Integrata
AFD

17
IT
97.9%
97.5%
> 99.5%
97.9%
97.5%
> 99.5%
97.8%
97.4%
> 99.5%
97.6%
97.1%
> 99.5%
Rendimento massimo
Rendimento europeo
Precisione MPPT
Rendimento
Connettore a spina
MC4 / H4
LCD (caratteri 16 x 2, retroilluminazione)
LED (3 luci)
Italiano / Inglese / Spagnolo
RS-232 / Wi-Fi
Connessione CA
Connessione CC
LCD
LED
Lingua di visualizzazione
Datalogger e comunicazione
Interfaccia
Informazioni Generali
Senza trasformatore
< 0.2 W
6 W
Da -25 °C a + 60 °C (45 °C a 60 °C con derating)
Convezione naturale
Da 0% a 98% senza condensa
Fino a 2000 m (senza derating)
< 25 dBA
II (ingresso CC) III (uscita CA)
IP65 (Installazione interna ed esterna)
Staffa di ssaggio a parete
5 (standard) / 10 (opzionale)
454 x 355 x 162
15.8 kg
454 x 355 x 150
14.8 kg
Topologia
Consumo notturno
Consumo in Standby
Range di temp. in funzionamento
Metodo di raffreddamento
Umidità ambientale
Altitudine
Rumore
Categoria di Sovratensione
Grado di protezione
Montaggio
Dimensioni (H x L x P) [mm]
Peso netto
Garanzia [Anno]
1. Soddisfa lo standard di rete secondo cui la massima corrente non supera i 16A per fase
2. Soddisfa il VDE - ARN - N 4105 secondo cui la massima potenza apparente non supera i 4600 VA per fase
Certicati
Per un elenco completo dei certicati fare riferimento al sito www.peimar.com

18
IT
Capitolo 4 - Istruzioni per l’installazione
4.1 Istruzioni di sicurezza
PERICOLO
• Pericolo per la vita dovuto a rischio di incendio o scosse
elettriche.
• Non installare l’inverter vicino a oggetti inammabili o
esplosivi.
• Questo inverter sarà direttamente connesso ad un
generatore elettrico ad ALTA TENSIONE; l’installazione deve
essere effettuata esclusivamente da personale qualicato in
conformità alle norme e regolamenti nazionali e locali.
AVVISO
• Questo dispositivo è compatibile al grado II di inquinamento
ambientale per ambiente esterno.
• Un ambiente di installazione inappropriato o non conforme
può compromettere la durata dell’inverter.
• Si sconsiglia l’installazione dell’inverter con esposizione
diretta ai raggi solari.
• Il luogo di installazione deve essere ben ventilato.
4.2 Controllo prima dell’installazione
4.2.1 Controllare l’imballaggio
Sebbene gli inverter Peimar abbiano superato collaudi rigorosi e vengano
controllati prima che lascino la fabbrica, non è escluso che possano subire dei
danni durante il trasporto.
Si prega di vericare se l’imballaggio abbia riportato evidenti segni di
danneggiamento e, nel caso in cui si verichi tale evidenza, si prega di non
aprire la scatola e contattare quanto prima il proprio rivenditore.
4.2.2 Controllare i pezzi di montaggio
Si prega di fare riferimento all’elenco componenti contenuto nell’imballaggio.

19
IT
4.3 Individuazione modalità e posizione di installazione
4.3.1 Modalità di montaggio
Si prega di montare l’inverter correttamente come mostrato nella Figura 4.1.
1. Il dispositivo viene raffreddato mediante convezione naturale e può essere
installato in ambienti interni o esterni.
2. Si prega di installare il dispositivo come raffigurato nella Figura 4.1. Si
consiglia l’installazione verticale, o con un’inclinazione massima di 15°
all’indietro. Non installare mai l’inverter con inclinazione in avanti, di lato,
orizzontale o in posizione capovolta.
3. Installare l’inverter ad altezza uomo per facilitare la visualizzazione del
display e le possibili attività di manutenzione.
4. Effettuare l’installazione dell’inverter prevedendo la possibilità di smontaggio
per lavori di manutenzione.
4.3.2 Posizione di installazione
Non esporre l’inverter alla luce solare diretta; questo potrebbe causare una
riduzione della potenza dovuta al surriscaldamento. La temperatura ambiente
dovrebbe restare tra -25°C ~ +60°C (-13° F ~ 140° F) per garantire un
funzionamento ottimale. Scegliere ambienti con sufficiente ricambio d’aria.
Assicurare ventilazione aggiuntiva, se necessario.
MAX 15°
Figura 4.1 Modalità di montaggio

20
IT
Per assicurare un’adeguata ventilazione nel luogo di installazione, in caso di
compresenza nella medesima area di diversi inverter fotovoltaici Peimar, è
necessario rispettare le distanze minime di sicurezza indicate nella Figura 4.2.
4.4 Procedura di montaggio
4.4.1 Segnare i punti di perforazione per il montaggio della staffa di
ancoraggio
La posizione di montaggio deve essere segnata come mostrato nella Figura
4.3, Figura 4.4 e Figura 4.5.

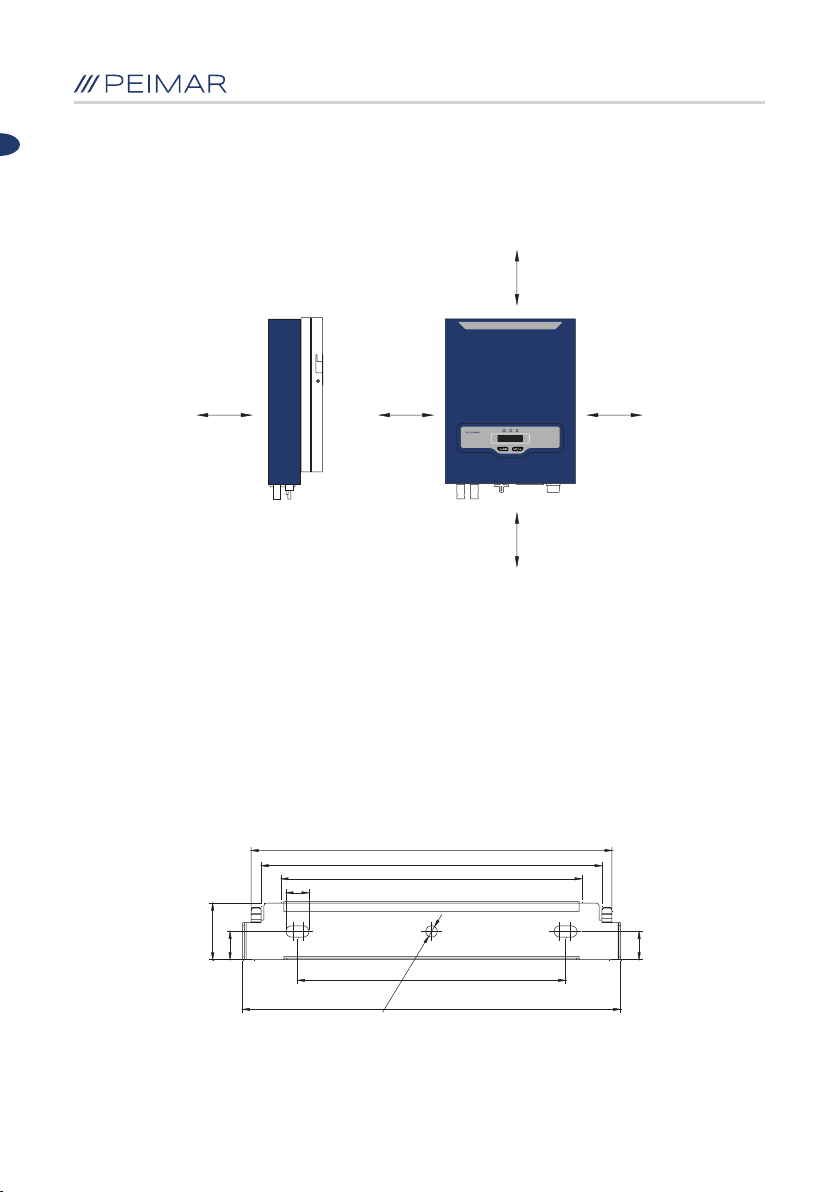

Figura 4.2 Distanze minime
Figura 4.3 Dimensioni della staffa di PSI-J1000-TL / PSI-J1500-TL
252,9
211
239
188
265
40
20 20
16
ø8
30 cm 50 cm 50 cm
30 cm30 cm
