pela tools MJ344N User manual

Träbandsåg
Modell MJ344N
Item No:
498188

Kontaktinformation
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Telefon: [phone]
Mejl: [email protected]
Miljöskydd/Skrotning
Återvinn oönskat material, släng
det inte bland hushållssoporna. Alla
maskiner, tillbehör och förpackningar
skall sorteras och lämnas till en
återvinningscentral och där kasseras på ett
miljövänligt sätt.

Operatörssäkerhet:
Obligatorisk läsning
Viktigt!
Säkerhet är det viktigaste beaktandet vid
driften av denna utrustning.
Följande instruktioner måste alltid följas:
Det nns vissa applikationer för vilka detta
verktyg har utformats.
Vi rekommenderar starkt att det här
verktyget inte modieras och/eller används
för någon annan applikation än den för
vilken den designades. Om du har några
frågor om dess tillämpning, använd inte
verktyget förrän du har kontaktat oss och vi
har informerat dig.
Allmänna säkerhetsföreskrifter
LÄR KÄNNA DIN MASKIN.
Läs bruksanvisningen noggrant. Lär dig
maskinens tillämpningar, arbetetsmöjligheter
och den speciella potentialen för den.

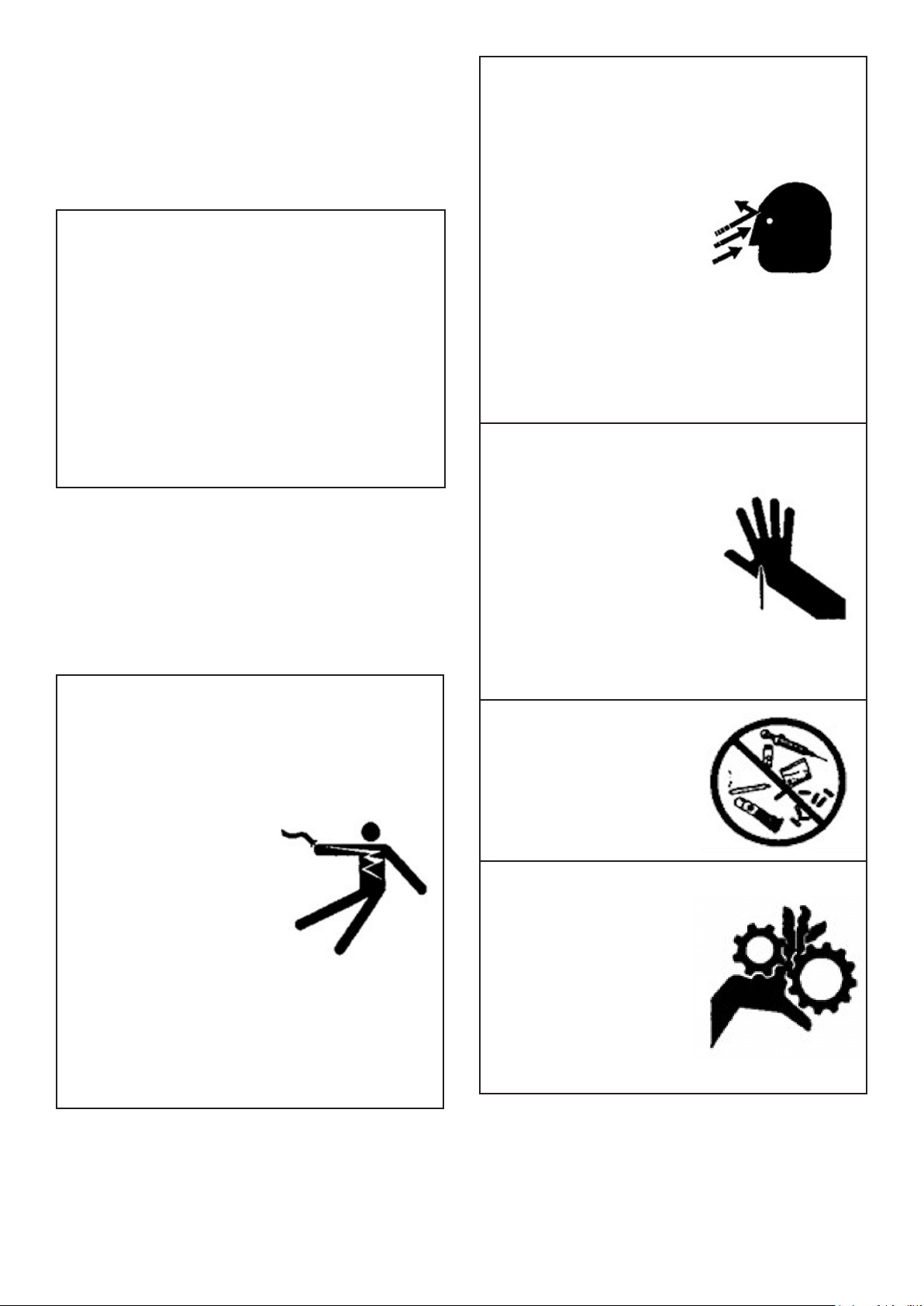

VARNING! SE
ALLTID TILL ATT
ALLA MASKINER ÄR
JORDADE.
Om din maskin är
utrustad med en jordad
stickpropp måste du
ansluta den till en
motsvarande jordad
elektrisk väggkontakt.
UNDVIK ALLTID
FARLIGAMILJÖER.
Använd aldrig
maskinen i fuktiga eller
på våta platser. Ha
ditt arbetsområde väl
upplyst och rent.
VARNING! Ta bort ALLA
JUSTERINGSNYCKLAR
OCH SKIFTNYCKLAR
FRÅN MASKINEN EFTER
BRUK.
Ta för vana att alltid
kolla att nycklar och
justeringsnycklar tas
bort från maskinen
innan du slår på det.
Håll alltid din
arbetsplats ren.
Röriga områden och
arbetsbänkar inbjuder
till olyckor.
VARNING HÅLL
ALLTIDBESÖKARE
BORTA FRÅN
MASKINER I BRUK.
Alla besökare ska hållas
på ett säkert avstånd
från arbetets- området.
GÖR ALLTID ARBETS-
PLATSEN BARNSÄKER
med hänglås, huvudbry-
tare eller genom att ta
bort startknappar.
VARNING! ANVÄND
ALDRIG MASKINER
UNDER UNDER
PÅVERKAN AV DROGER,
ALKOHOL ELLER
MEDICIN.
VARNING! ANVÄND
ALLTID PASSANDE
KLÄDER.
Använd aldrig löst
hängande kläder eller
smycken som kan fastna
i rörliga delar. Halkfria
skor rekommenderas för
bäst fäste.

VARNING! ANVÄND
ALLTID SÄKERHETS-
GLASÖGON.
Använd också ansikts-
eller dammask om
kapning/sågning
orsakar damm.
VARNING! Sträck dig
aldrig över maskinen.
Håll alltid balansen
helatiden.
VARNING! KOPPLA
ALLTID UR STRÖMMEN/
KONTAKTEN före
service och vid byte av
tillbehör såsom blad,
bitar och skärare.
UNDVIK ALLTID
otillbörlig start.
Se till att strömställaren
är i läge "AV" innan du
sätter i kontakten
LÅT ALDRIG MASKINEN
GÅ UTAN TILLSYN.
VARNING! KLÄTTRA
ALDRIG PÅ MASKINEN.
Allvarlig skada kan
uppstå om maskinen
tippar eller om sågbladet
vidrörs av misstag
VARNING!
KONTROLLERA ALLTID
EFTER SKADADE
DELAR.
Före användning av
maskinen, bör skydd och
andra delar kontrolleras
för att försäkra sig om
att de fungerar korrekt
och utför den avsedda
funktionen.
Kontrollera att de rörliga
delarna är anpassade,
fästen för rörliga delar
hela, att det inte nns
brott på delar, montering
och alla andra villkor
som kan påverka dess
verksamhet. Ett skydd
eller andra skadade
delar ska omedelbart
repareras korrekt eller
ersättas.

Särskilda säkerhetsföreskrifter för
bandsågar
Stanna alltid bandsågen innan du tar bort
trärester från bordet.
Håll alltid ngrarna borta från bladet.
Försök aldrig att såga arbetsstycken som
inte har en plan yta, om inte ett lämpligt stöd
används.
Håll alltid materialet ordentligt och mata det i
bladet i en måttlig hastighet.
Stäng alltid av maskinen om materialet ska
backas ut ur en ofullständig skärning.
Justera den övre styrningen ca 0,3 cm ovanför
det material som skärs.
Kontrollera att det är rätt storlek och typ på
sågbladet för det material som ska sågas.
Se till att bladspänningen och spårningen är
rätt inställda.
Gör lättare snitt innan du sågar långa konturer.
Släpp på bladspänningen när sågen inte
kommer att användas under en längre tid.
Användarens ansvar/garanti
Denna maskin kommer att prestera i enlighet
med beskrivningen i instruktionerna. Denna
maskin måste kontrolleras regelbundet.
Defekt utrustning (inklusive strömkabel)
ska inte användas. Delar som är skadade,
saknas, uppenbarligen slitna, förvrängda eller
förorenade bör omedelbart ersättas. Om
sådan reparation eller utbyte blir nödvändig,
rekommenderas att endast äkta reservdelar
används och att sådana reparationer utförs
av kvalicerade personer. Denna maskin
eller någon av dess delar får inte ändras eller
modieras från standardspecikationerna.
Användaren av denna maskin ska ensam
ansvara för eventuella fel som uppstår på
grund av felaktig användning eller obehörig
modikation från standardspecikationer,
felaktigt underhåll, skador eller felaktig
reparation av någon annan än en kvalicerad
person.
1.0 Specification
Modell MJ344N
Gapets bredd 120"(3050mm)
Längd sågblad 1/4" ~ 1-1/5(6-30mm)
Bredd sågblad 1/4" ~ 1-1/5(6-30mm)
Lutning sågblad 0~20° (0~45°)
Max sågdjup 9-4/5"(250mm)
Sågbordets storlek 21"×19"(535mm×485mm)
Sågbladets hastighet 10m/s
Motor 1.5kw

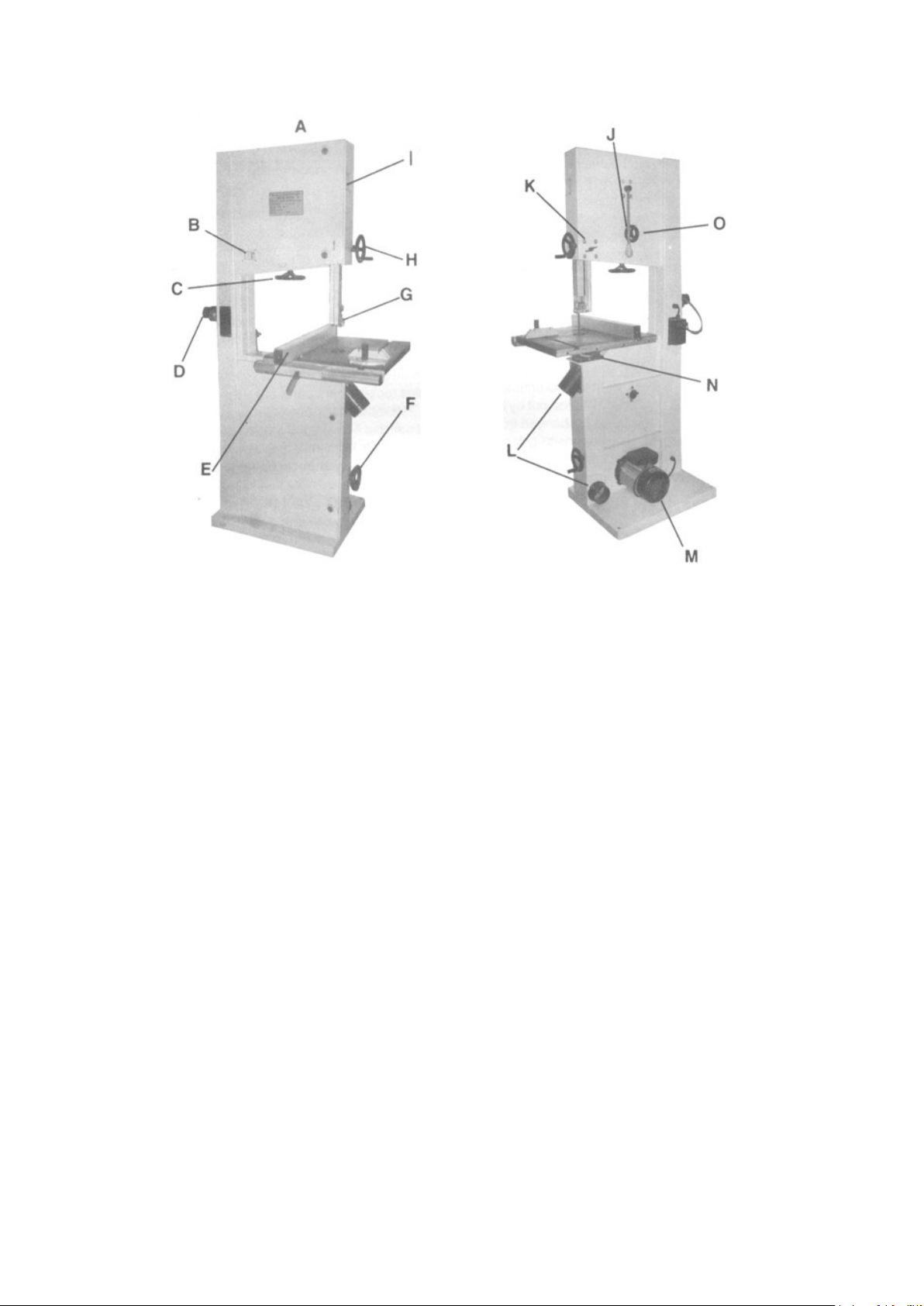

2.0 Lär känna din bandsåg
A. Fixeringsring J. Snabblåsspak
B. Fönster spänningsindikator K. Låsknapp bladstyrning
C. Bladspänning handhjul L. Dammportar 10 cm
D. Huvudströmbrytare M. Motor
E. Klyvanhåll N. Knapp för lutning av
sågbord
F. Vevhandtag för hastighet O. Bladstyrningsknapp
G. Bladstyrning
H. Vevhandtag för bladstyrning
I. Bladspårningsfönster

3.0 Montering
Maskinen levereras delvis monterad. Före
användning, måste följande monteras;
Arbetsbord, klyvanhåll och vevhandtag.

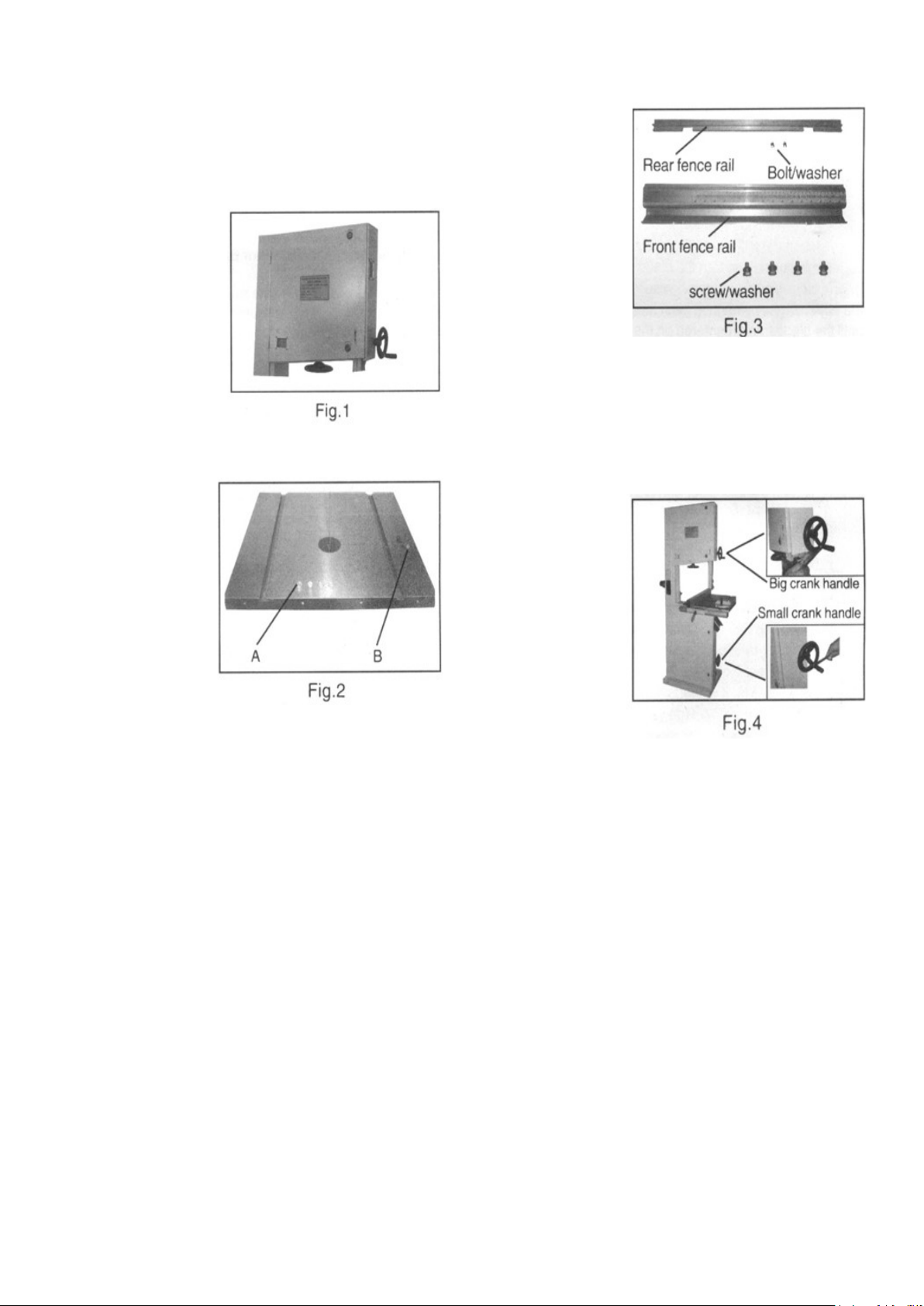

VARNING! För att
säkerställa tillräcklig
stabilitet och
säkerhet med denna
bandsåg, måste
den bultas till golvet
med M14 skruv.
(Figur 1).
Anpassning av arbetsbordet.
Lyft arbetsbordet
med hjälp av en
annan person.
Montera
arbetsbordet på
tappen med hjälp
av medföljande
(4) sexkantsbultar
och (4) brickor
(A-Fig.2).
Med hjälp av sexkantsskruv, bussning, bricka
och vingmuttrar (B-Fig.2) justera arbetsbordets
planhet.
Montering klyvanhåll
Montera bakre
anhållet till
arbetsbordet med
(4) M6-1,0 × 20
sexkantsbultar
och (4) platta
brickor M6 (Fig.3)
Montera främre
anhållet till
arbetsbordet med
(4) skruv och (4) platta brickor M8 (Fig.3).
Se till att ändlocket är låst i bakre anhållet. Sätt
sedan staketet på fram- och bakskenorna.
Monteringshandtag
Fäst det stora
vevhandtaget
(Fig.4) och det
lilla vevhandtaget
(bild 4) med
vardera 14 mm
och 10 mm
skiftnyckel.

4,0 Inställning

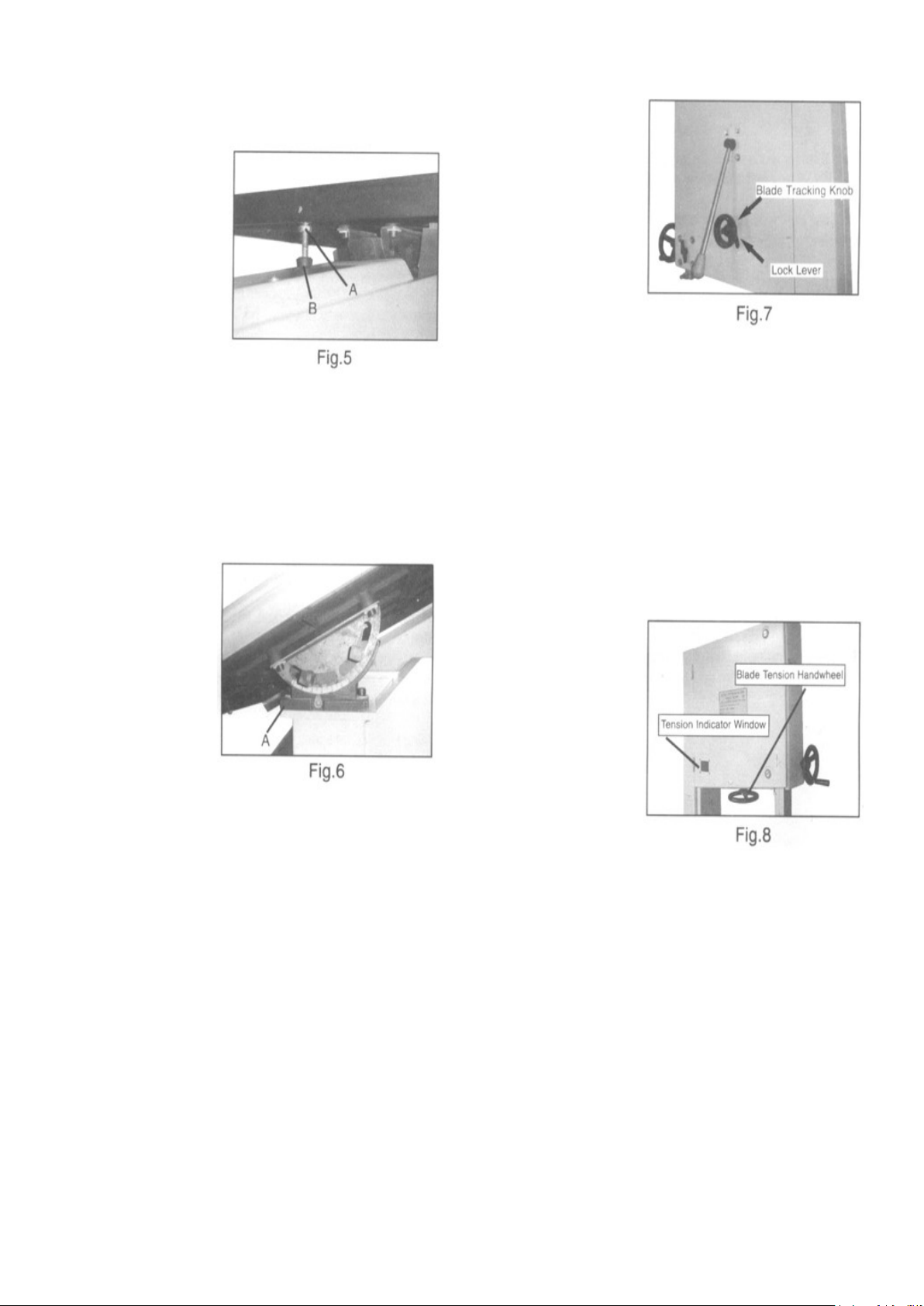

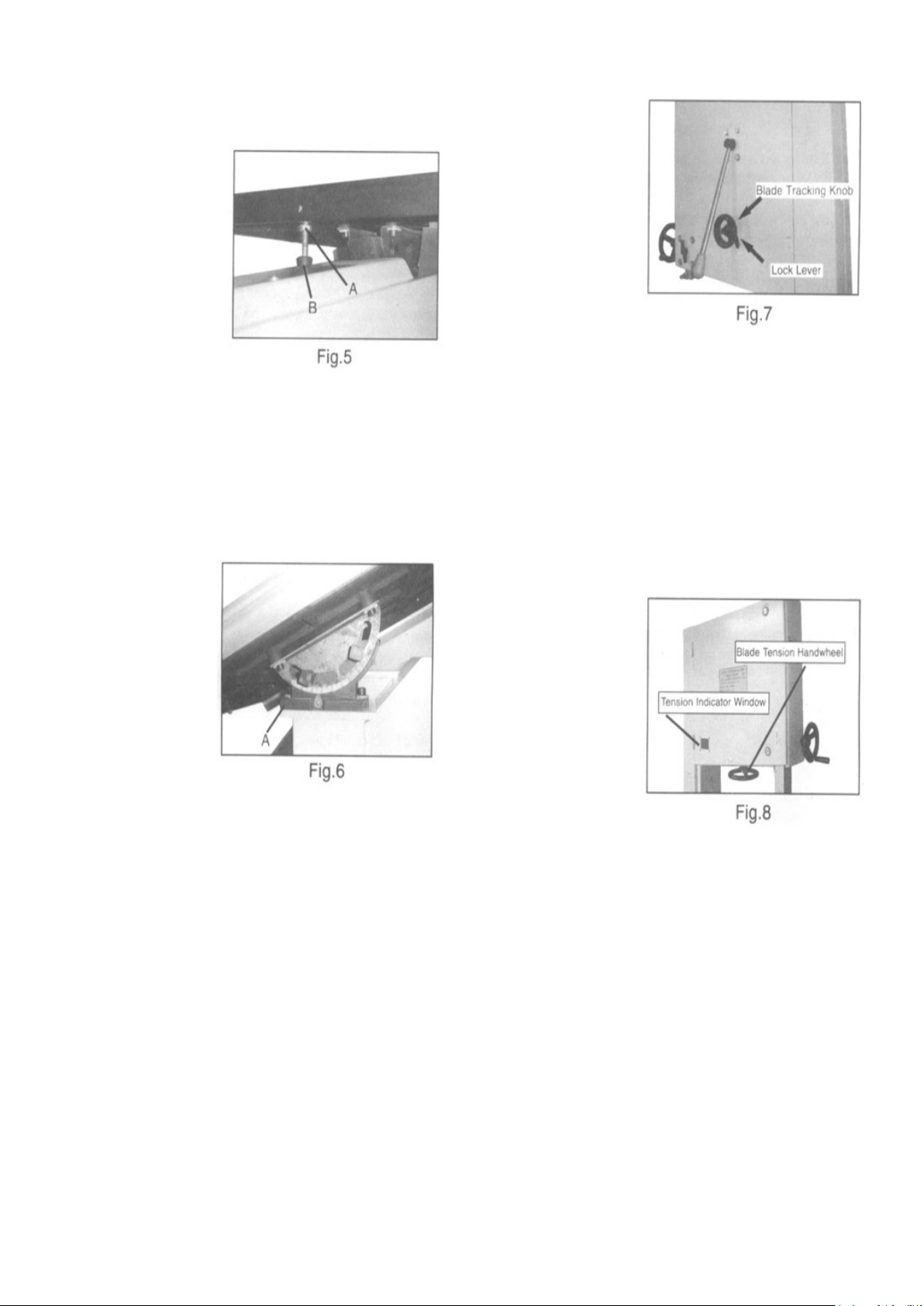

Ställa in bordsvinkeln mot sågbladet
Bordet kan ställas in
på 90º till sågbladet
genom att justera
bordets stoppskruv
under bordet.
Bordstoppskruven
vilar på toppen
av det nedre
hjulbälteshuset.
Genom att
först släppa på
låsmuttern (A-Fig.5) och sedan justera skruven
(B-Fig.5) kan bordet ställas in korrekt. Dra åt
låsmuttern (A-Fig.5) och se till att inställningen
upprätthålls.
Lutning av bordet
Lossa låsbul-
ten (A-Fig.6) på
bordstappen för
att justera bordet
till önskad vinkel.
Använd vinkelin-
dikatorskalan på
konsolen för att
hitta önskad vinkel.
Draåt låshandta-
get för att säkra
bordet.
Bladstyrning
VARNING! Koppla
ur bandsågen.
Först och främst,
kontrollera att den
övre och undre
blad-styrningen
är justerad bort
från bladet
Spänningsskalan
motsvarar bredden
på det blad du
använder.
Lossa sedan spärrhandtaget (g. 7) genom
att vrida den moturs och vrid bladets spårvred
(Fig.7) medurs/moturs medan du vrider
övre hjulet för hand minst tre rotationer tills
knivspåren centreras på hjulet.
Slutligen dra åt spärrhandtaget och stäng
dörrarna.
Justering av bladspänningen
För att lossa
spänningen på
bladet, vrid bladets
spännhjul (Fig.8)
moturs.
För att dra åt
spänningen på
bladet, vrid bladets
spännhjul medurs.
Spänn bladet
tills avläsningen
motsvarar
den bladbredd du använder genom
indikatorfönstret (g.8)

Justera bladstyrningen

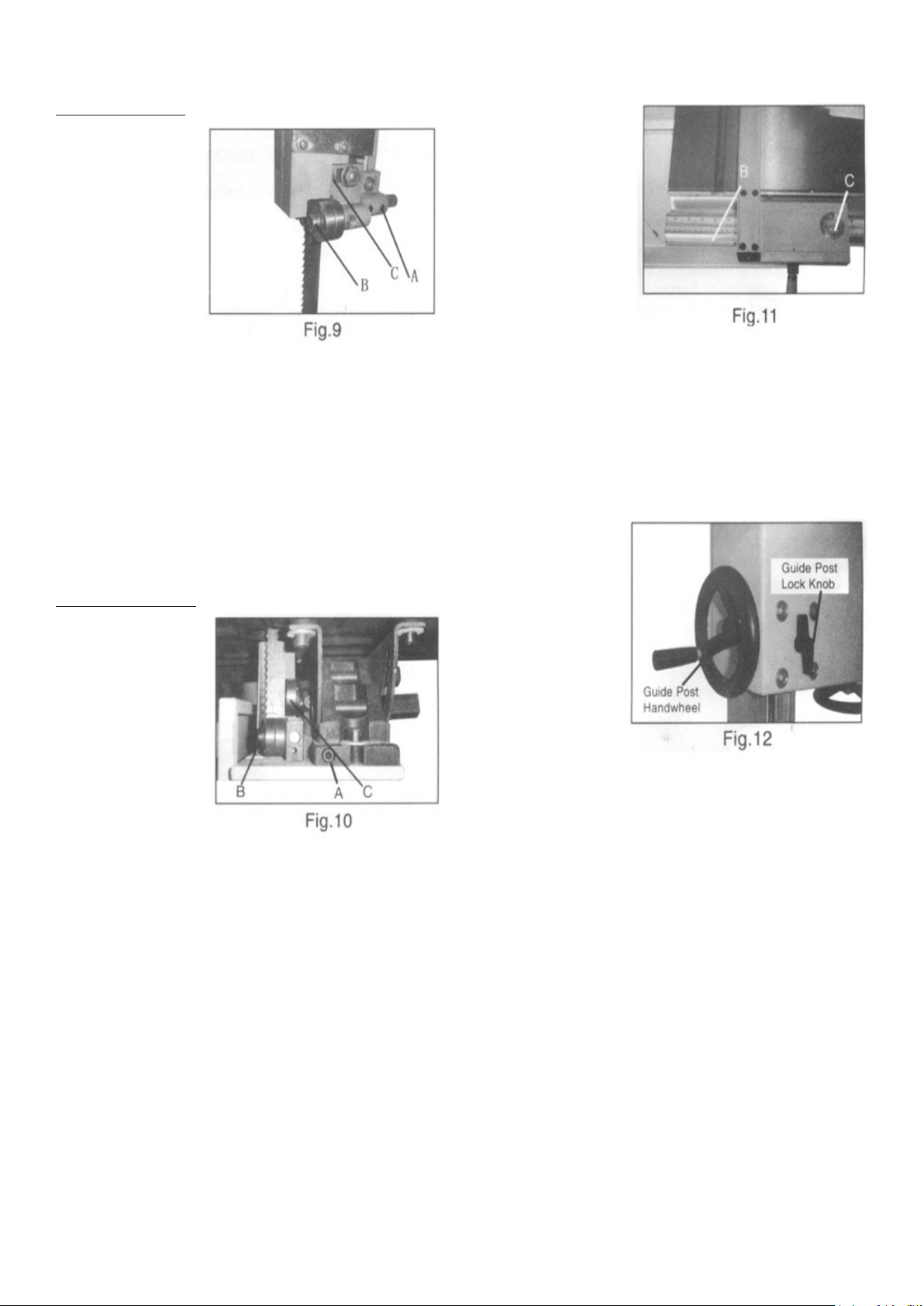

Övre styrningar:
För att justera de
övre bladstyrning-
arna, placera först
rull-styrningarna
i förhållande till
bladet genom
att lossa på
sexkantsmut-
tern (A-Fig.9) och
ytta styrbäraren
tills rullarna är ca.
0.15 cm bakom sågbladets tandluckor.Däref-
ter ställs rullarna in till inom 0,08 cm av bladet
genom att lossa skruven (B-Fig.9) på varje sida
av bladet. Ställ inte in guiderna för nära efter-
som detta kommer att påverka livslängden på
bladet. Slutligen justera trycklagret för att vara
precis fritt från bladets baksida genom att låsa
upp sexkantsmuttern (C-g 9). När rätt inställ-
ning är nådd, lås trycklageret i läge med sex-
kantsmuttern (A-Fig.9).
Undre styrningar:
För att justera de
undre bladstyr-
ningarna lossar
du först sex-kant-
muttern (A-Fig.10)
och sedan ytta
styrbäraren till
ca.0,15 cm bak-
om sågbladets
tandluckor och
dra åt sexmuttern
(A-Fig.10). Därefter ställs rullarna in till inom
0,08 cm av bladet genom att lossa skruven
(B-Fig.10) på varje sida av bladet. Slutligen
justera trycklagret för att vara precis fritt från
bladets baksida genom att låsa upp sexkants-
muttern (C-Fig.10).
Justera klyvanhållets skala.
Skjut klyvanhållet
mot bladet längs
skenan. Flytta
sedan skalan
(B-Fig.11) i sidled
och justera noll-
storleken med lin-
jen på förstorings-
fönstret (C-Fig.11).
Dra åt fästskruven
när justeringen är
korrekt. Justeringen kan kontrolleras genom
att ställa in klyvanhållet till en tjocklek och
såga en testbit. När justeringen är korrekt kom-
mer tjockleken på provstycket att motsvara
klyv-anhållets inställning.
Justera såghöjden
Lossa bladstyr-
ningens låsknapp
(g.12) och vrid
på vevhandtaget
(g.12) för att
höja eller sänka
övre blad-styrning
till önskat höjd.
Då är nederkanten
på bladstyrningen
ungefär 3,5 cm
över den övre ytan på arbetsstycket.

Ändra sågbladhastigheten (Notera: endast
artikel 498189)
VARNING! Innan
dubyter hastighet
se alltid till att ma-
skinen har kopp-
lats från strömför-
sörjningen.
Denna bandsåg
har två bladhastig-
heter, låg hastighet
och hög hastighet.
Det nedre bandhju-
let (A-Fig.13) har två integrerade multi-v for-
made remskivor och motoraxeln har en dubbel
multi-v formad remskiva (B-Fig.13). Multi-v
remmen (C-Fig.13) passerar runt bandhjulets
rem-skiva och motorns remskiva. Bältesspän-
ningen släpps och spänns genom att använda
vevhandtaget (D-Fig.13). För hög hastighet ska
remmen monteras på den bakre remskivan på
både motor och bandhjul. Se g. 13. För låg
hastighet ska bältet monteras på främre rem-
skivan på både motor och bandhjul. Se g. 13.
Byte av bandsågbladet
VARNING! Koppla
bort maskinen från
strömförsörjningen.
Detta säkerställer
att bandsågen inte
kommer att slås på
tillfälligt om någon
oavsiktligt kommer
åt ON/OFF-
brytaren.
a) Öppna de övre och nedre bandhjulsdörrarna
genom att vrida låsknappen.
b) Ta bort klyvanhållet från framsidan av ar-
betsbordet genom att släppa de fyra skruvarna
(g.3 på sida 5).
c) Lossa bladspänningen genom att vrida på
snabblås-spaken (g.14) medurs.
d) Ta bort sågklingan genom att mata in den
genom spåret i bordet, övre och undre blad-
styrningarna och slitsen i ryggen på maskinen
(Varförsiktig så att du inte skär dig själv. An-
vänd handskar om det behövs).
e) Vid montering av det nya bladet ska blad-
tänderna peka nedåt och mot dig i det läge där
bladet passerar genom bordet.
f) Spänn det nya bladet igen genom att vrida
snabb-spaken (Fig.14) moturs och kontrollera
spårningen. Bladet ska vrida sig i mitten av
bandhjulet. Se "Spåra sågbladet" på sidan 8 för
mer information.
g) Återställ bladstyrningarna enligt beskriv-
ningen i avsnittet "Bladstyrning" på sidan 9.
h) Återställ bladspänningen enligt beskriv-
ningen i avsnittet "Justera bladspänningen" på
sidan 8.
i) Sätt tillbaka klyvanhållet och skruva tillbaka
de 4 skruvarna (g.3 på sidan 5).
j) Stäng och lås båda bandhjulsdörrarna innan
du kopplar in strömförsörjningen igen.

5.0 Drift
Bladet skär på ett kontinuerligt nedslag.
Med båda händerna håller du arbetsstycket
fast på bordet och matar det långsamt mot
bladet.
Håll händerna borta från bladet.
För bästa resultat måste bladet vara skarpt.
Ett slött blad skär inte korrekt, speciellt vid
rak skärning och orsakar extra tryck på bakre
styrlager.
Välj rätt blad för jobbet, beroende på träets
tjocklek och det snitt som ska göras. Ju tun-
nare och hårdare trä, desto nare tänder på
bladet behövs.
Använd en n tandklinga för sågning av konturer.
Maskinen är speciellt lämpad för konturer, men
kommer också att göra raka snitt.
När du kapar, följ designen markerad genom
att trycka och vrida arbetsstycket jämnt.
Försök inte att vrida arbetsstycket utan att
trycka på det, eftersom det kan leda till att ar-
betsstycket fastnar eller att bladet böjer sig.
För raka snitt måste du använda anhållet för
att mata arbetsstycket längs bladet långsamt
och i rak linje.
6,0 Underhåll
VARNING! FÖRE RENGÖRING ELLER UNDER-
HÅLLSARBETE, KOPPLA BORT MASKINEN
FRÅN STRÖMFÖRSÖRJNINGEN.
ANVÄND ALDRIG VATTEN ELLER ANNAN
VÄSKOR FÖR RENGÖRING AV MASKINEN.
ANVÄND EN BORSTE. Regelbunden underhåll
av maskinen kommer att förebygga oönskade
problem.
Håll bordet rent för att säkerställa noggrann
kapning/sågning.
Håll maskinens utsida ren för att säkerställa
noggrannhet av alla rörliga delar och förhindra
överdrivet slitage.
Håll ventilationsluckorna på motorn rena för
att förhindra överhettning.
Håll insidan (nära sågbladet, etc.) ren för att
förhindra att damm uppsamlas.

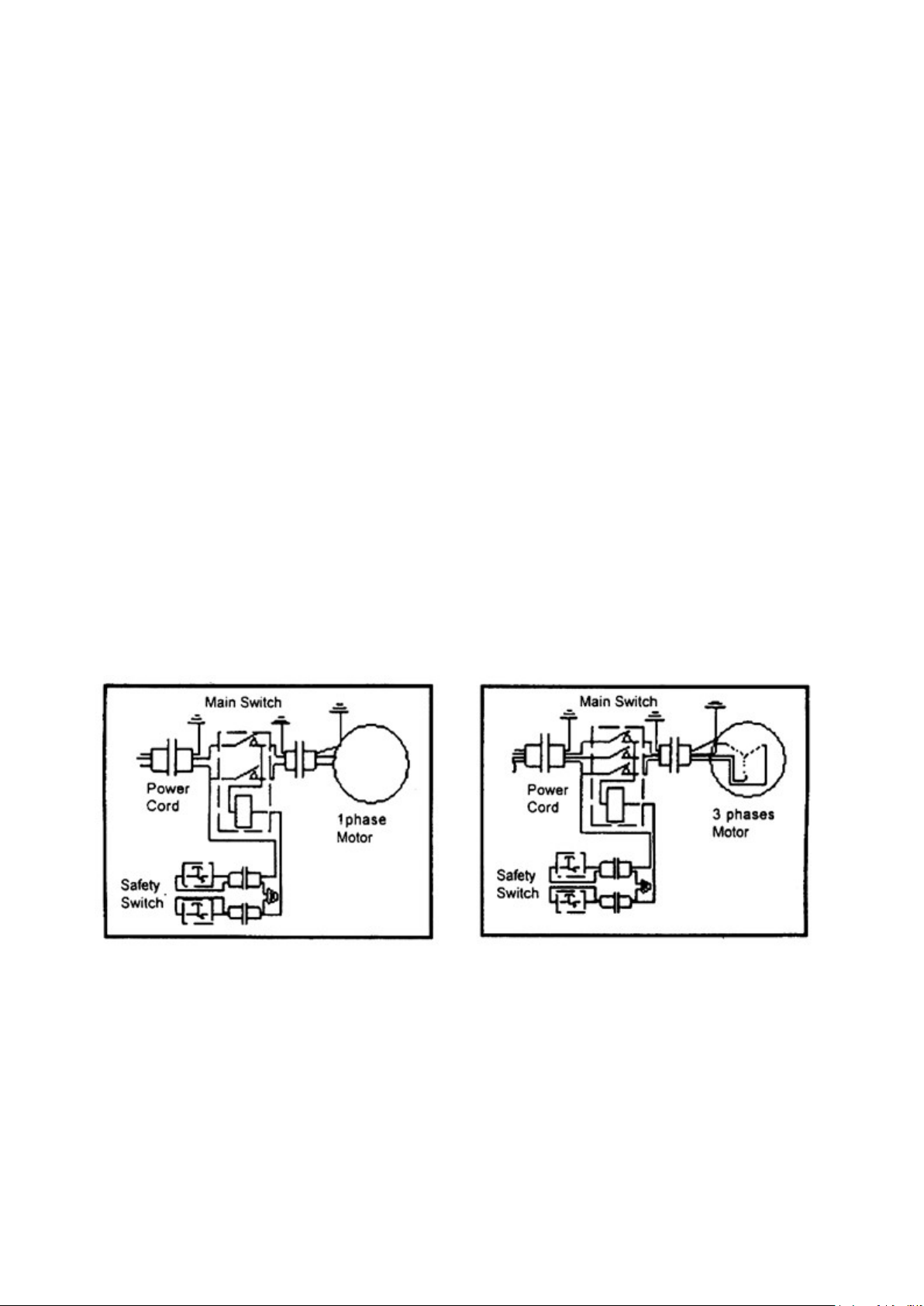

7.0 Kopplingsschema
VARNING! Denna maskin måste jordas.
Byte av nätkabel ska endast göras av behörig
elektriker.

8.0 Felsökning
VARNING: FÖR DIN EGEN SÄKERHET, STÄNG ALLTID AV MASKINEN OCH DRA UR ELKABELN
INNAN NÅGON FELSÖKNING UTFÖRS.
PROBLEM TROLIG ORSAK ÅTGÄRD
Maskinen fungerar inte när den är
påslagen.
1. Ingen strömförsörjning.
2. Defekt brytare.
1. Kontrollera elkabeln.
2. Kontakta din lokala återförsäljare
för reparation.
Bladet rör sig inte när motorn är
igång.
1. Snabbspaken eller spännhjulet har
inte spänts fast.
2. Bladet har lossnat från ett av
hjulen.
3. Sågklingan har brutits.
4. Drivremmen har fastnat.
1. Stäng av motorn, dra snabbspaken
eller bladspänningen.
2. Öppna gångjärnsdörren och
kontrollera.
3. Byt ut bladet.
4 Byt bältet.
Bladet sågar inte i en rak linje. 1. Anhållet för sågning används inte.
2. För snabb matning.
3. Bladtänderna är slöa eller skadade.
4. Bladstyrningen är inte anpassad.
1. Använd anhållet.
2. Lätta trycket på arbetsstycket och
se till att kniven inte böjer sig.
3. Använd ett nytt blad.
4. Justera bladstyrningarna
(seavsnittet på sidan 7).
Bladet sågar inte eller sågar mycket
långsamt.
1. Tänderna är slöa, orsakat genom
att såga hårt material eller efter lång
användning.
2. Bladet monterat i fel riktning.
1. Byt ut bladet, använd ett 6 T.P.I.
blad för trä och mjuka material.
Använd ett 14 T.P.I. blad för hårdare
material. (Ett 14 T.P.I. blad sågar
alltid långsammare på grund av de
nare tänderna och långsammare
skärprestanda.
2.Montera bladet korrekt.
Sågspån byggs upp inuti maskinen. 1. Detta är normalt. 1. Rengör maskinen regelbundet.
Öppna den dörrarna och ta bort
sågspånen med en dammsugare.
Sågspån inuti motorhuset. 1. Överdriven dammuppbyggnad på
maskinens yttre komponenter.
1. Rengör motorns ventilationsluckor
med en dammsugare. Ta bort
sågspånet från tid till annan för att
förhindra att den sugs in i huset.
Maskinen sågar inte vid 45º eller 90º
vinkel.
1. Arbetsbordet ligger inte vinkelrätt
mot bladet.
2. Bladet är slött eller för
mycket tryck på arbetsstycket.
1. Justera bordet.
2. Byt ut bladet eller lägg
mindre tryck på arbetsstycket.
Bladet kan inte placeras korrekt på
bandhjulen.
1. Hjulen är inte i linje. Defekt lager.
2. Bladspårningsratten har inte
justerats korrekt.
3. Dåliga blad.
1. Kontakta din lokala återförsäljare
för reparation.
2. Justera vredet (se avsnittet på
sidan 6).
3.Byt ut bladet.

Contact information
Verktygsboden Erlux AB
Källbäcksrydsgatan 1
SE-507 42 Borås
Phone: [phone]
Email: [email protected]
Environmental protection /
Scrapping
Recycle unwanted material, do
not throw it in household rubbish.
All machinery, accessories and
packaging must be sorted and left at a recycling
centre and disposed of in an environmentally
friendly manner.

Operator safety:
Compulsory reading
Important!
Safety is the most important consideration
when operating this equipment.
The following instructions must always
befollowed:
There are certain applications for which
thistool has been designed.
We strongly recommend that this tool not
bemodied and/or used
for any application other than that for which it
was designed. If you have any questions about
its application, do not use the tool until you
have contacted us and we have advised you.
General safety instructions
GET TO KNOW YOUR MACHINE.
Read the operating instructions carefully. Learn
the machine’s applications, work possibilities
and its special potential.
WARNING! ALWAYS
MAKE SURE ALL
MACHINES ARE
EARTHED.
If your machine is tted
with an earthed plug,
you must connect it to a
corresponding earthed
electrical wall outlet.
ALWAYS AVOID
HAZARDOUS
ENVIRONMENTS.
Never use the machine
in damp or wet places.
Keep your work area
well lit and clean.
WARNING! Remove ALL
ADJUSTMENT KEYS AND
WRENCHES FROM THE
MACHINE AFTER USE.
Make it a habit of always
checking that all wrench-
es including adjustment
keys are removed from
the machine before turn-
ing it on.
Always keep your
workplace clean. Messy
areas and workbenches
invite accidents.
WARNING ALWAYS
KEEP VISITORS AWAY
FROM MACHINES IN
USE.
All visitors must be kept
at a safe distance from
the work area.
ALWAYS MAKE THE
WORKPLACE CHILD
PROOF with padlocks,
main switches or by re-
moving start buttons.
WARNING! NEVER
OPERATE THE MACHINE
WHILE UNDER THE
INFLUENCE OF DRUGS,
ALCOHOL OR MEDICINE.
WARNING! ALWAYS
WEAR APPROPRIATE
CLOTHING.
Do not wear loose
clothing or jewellery
as these may get
caught in the moving
parts. Non-slip shoes
are recommended for
thebest grip.

WARNING! ALWAYS
WEAR SAFETY
GOGGLES.
Also wear a face or dust
mask if cutting/sawing
causes dust.
WARNING! Never stretch
over the machine.
Maintain your balance
atall times.
WARNING! ALWAYS
DISCONNECT THE
POWER/PLUG before
servicing and when
replacing accessories
such as blades, bits and
cutters.
ALWAYS AVOID
improper start ups.
Make sure the switch
is in the “OFF” position
before plugging in
NEVER LEAVE THE
MACHINE UNATTENDED.
WARNING! NEVER
CLIMB ON THE
MACHINE.
Serious injury can occur
if the machine tips over
or if the saw blade is
accidentally touched
WARNING! ALWAYS
CHECK FOR DAMAGED
PARTS.
Before using the machine,
guards and other parts
should be checked to
ensure that they are
working correctly and
performing their intended
function.
Check that the moving
parts are aligned, that
fasteners for moving
parts are intact, that no
parts are defective, and
check the Installation
and any other conditions
that may affect its
operation. A guard or
other damaged part must
be properly repaired or
replaced immediately.

Special safety regulations
for bandsaws
Always stop the bandsaw before removing
wood scraps from the table.
Always keep your ngers away from the blade.
Never attempt to cut workpieces that do not
have a at surface without using a suitable
support.
Always hold the material rmly and feed it into
the blade at a moderate speed.
Always turn off the machine if the material is
to be reversed out of an incomplete cut.
Adjust the upper guide to around 0.3 cm above
the material being cut.
Check that you are using the correct size and
type of saw blade for the material to be cut.
Make sure the blade tension and tracking are
set correctly.
Make lighter cuts before sawing long contours.
Release the blade tension when the saw is not
to be used for an extended period of time.
User’s responsibility/warranty
This machine will perform as described in the
instructions. This machine must be regularly
inspected. Defective equipment (including
power cables) must not be used. Parts that are
damaged, missing, obviously worn, distorted
or unclean should be replaced immediately.
Ifsuch repairs or replacement is necessary,
it is recommended that only genuine spare
parts be used and that such repairs are carried
out by qualied persons. This machine or any
of its parts must not be altered or modied
from standard specications. The user of
this machine is solely responsible for any
defects resulting from misuse or unauthorised
modication from standard specications,
improper maintenance, damage, or improper
repairs by anyone other than a qualied
person.
1.0 Specification
Model MJ344N
Gap width 120"(3050mm)
Saw blade length 1/4" ~ 1-1/5(6-30mm)
Saw blade width 1/4" ~ 1-1/5(6-30mm)
Saw blade tilt 0~20° (0~45°)
Max cutting depth 9-4/5"(250mm)
Saw table size 21"×19"(535mm×485mm)
Saw blade speed 10 m/s
Motor 1.5kw

2.0 Get to know your bandsaw
A. Fixing ring J. Quick locking lever
B. Window voltage indicator K. Blade guide lock button
C. Blade tension handwheel L. Dust ports 10 cm
D. Main switch M. Motor
E. Rip fence N. Button for tilting the saw
table
F. Crank handle for speed control O. Blade guide button
G. Blade guide
H. Crank handle for blade guide
I. Blade tracking window

3.0 Installation
The machine is delivered partially assembled.
Before use, the following must be tted;
Workbench, rip fence and crank handle.
WARNING! To
ensure sufcient
stability and safety
with this bandsaw,
it must be bolted to
the oor using M14
screws. (Figure 1).
Customisation of
the workbench.
Lift the workbench
with the help of
another person.
Mount the
workbench onto
the post using
the supplied (4)
hexagon bolts
and (4) washers
(A-Fig.2).
Using the hexagon screw, bushing, washer and
wing nuts (B-Fig.2) adjust the atness of the
workbench.
Installation rip fence
Attach the rear
fence to the work-
bench using (4)
M6-1.0 × 20 hexa-
gon bolts and (4)
at washers M6
(Fig.3)
Mount the front
fence to the
workbench with
(4) screws and (4) at washers M8 (Fig.3).
Make sure the end cover is locked to the rear
fence. Now attach the fence to the front and
back rails.
Mounting handle
Attach the large
crank handle
(Fig.4) and the
small crank
handle (Fig. 4)
with a 14 mm
and10mm
wrench
respectively.

4.0 Setting
Setting the angle of the table in relation to
the saw blade
The table can be set
at 90º to the saw
blade by adjusting
the table stop screw
under the table.
Thetable stop screw
rests on top of the
lower wheel belt
housing. By rst
loosening the lock
nut (A-Fig.5) and then adjusting the screw
(B-Fig.5), the table can be set correctly. Tighten
the lock nut (A-Fig.5) and ensure that the
setting is maintained.
Table tilt
Loosen the locking
bolt (A-Fig.6) on
the table post to
adjust the table to
the required an-
gle. Use the angle
indicator scale on
the console to nd
the required angle.
Tighten the locking
handle to secure
the table.
Blade guide
WARNING!
Disconnect the
bandsaw.
Most importantly,
check that the
upper and lower
blade guides are
aligned away from
the blade, and
the tension scale
corresponds to the
width of the blade you are using.
Now loosen the ratchet handle (Fig. 7)
byturning it counter-clockwise and turn the
blade tracking knob (Fig. 7) clockwise/counter-
clockwise while turning the upper wheel by
hand at least three rotations until the blade
tracks are centred on the wheel.
Finally, tighten the latch handle and close
thedoors.
Adjusting the blade tension
To loosen the
tension on the
blade, turn the
blade tension wheel
(Fig.8) counter-
clockwise.
To tighten the
tension on the
blade, turn the
blade tension wheel
clockwise.
Tension the blade
until the reading corresponds to the blade
width you are using through the indicator
window (Fig.8)
