Pentair Ultra-Flow User manual

Rev.G•Rev.G•Rév.G 4-3-00 1 P/N•Núm/Pte.•Réf. 99340000
WARNING
Risk of electrical shock or electrocution.
This pool pump must be installed by a licensed or certified electrician or a qualified pool
serviceman in accordance with the National Electrical Code and all applicable local codes and
ordinances. Improper installation will create an electrical hazard which could result in death or
serious injury to pool users, installers, or others due to electrical shock, and may also cause
damage to property.
Always disconnect power to the pool pump at the circuit breaker before servicing the pump. Failure
to do so could result in death or serious injury to serviceman, pool users or others due to electric
shock.
Ultra-Flow™ Pump Owner's Manual
Certified
LR60957
Listed
227T
Pentair Pool Products
1620 Hawkins Ave., Sanford, NC 27330 • [phone]
10951 West Los Angeles Ave., Moorpark, CA 93021 • [phone]
IMPORTANT SAFETY INSTRUCTIONS
READ AND FOLLOW ALL INSTRUCTIONS
SAVE THESE INSTRUCTIONS
Before installing this product, read and follow all warning notices and instructions accompanying this pump.
Failure to follow safety warnings and instructions can result in severe injury, death, or property damage.
Call [phone] for additional free copies of these instructions.
WARNING
Important Notice
Attention Installer.
This manual contains important information about the installation, operation and safe use of this
product. This information should be given to the owner/operator of this equipment.
Table of Contents
SECTION I. GENERAL INFORMATION. ..................................................................................... 2
SECTION II. TROUBLESHOOTING. ........................................................................................... 4
SECTION III. REPLACEMENT PARTS......................................................................................... 5
SECCIÓN I. INFORMACIÓN GENERAL...................................................................................... 8
SECTION I. GÉNÉRALITÉS ...................................................................................................15
Listed

P/N•Núm/Pte.•Réf. 99340000 2 Rev.G•Rev.G•Rév.G 4-3-00
NOTE
When pump is mounted permanently within 5 ft. of the inside walls of a swimming pool, you must use a No. 8 AWG or
larger conductor to connect to bonding conductor lug.
WARNING
To reduce the risk of injury, do not permit children to use this product unless they are closely supervised at all times.
CAUTION
This pump is for use with permanently installed pools and may also be used with hot tubs and spas if so marked. Do not
use with storable pools. A permanently installed pool is constructed in or on the ground or in a building such that it
cannot be readily disassembled for storage. A storable pool is constructed so that it may be readily disassembled for
storage and reassembled to its original integrity and has a maximum dimension of 18 feet (5.49m) and a maximum wall
height of 42 inches (1.07m).
CAUTION
For hot tubs and spa pumps, do not install within an outer enclosure or beneath the skirt of a hot tub or spa unless so
marked.
SECTION I. GENERALINFORMATION.
A. THE PUMP STRAINER.
This unit, sometimes referred to as the ‘Hair and Lint Pot’, is the unit in front of the volute. Inside the chamber is the basket which must
be kept clean of leaves and debris at all times. View basket through the ‘See Through Lid’ to inspect for leaves and debris.
Regardless of the length of time between filter cleaning, it is most important to visually inspect the hair and lint pot basketat least once
a week. A dirty basket will reduce the efficiency of the filter and heater and also put an abnormal stress on the pump motor which
would result in a costly repair bill.
CAUTION
To prevent damage to the pump and filter and for proper operation of the system, clean pump strainer and skimmer
baskets regularly.
NOTE
It is important that the O-ring be kept clean and well lubricated. We recommend a silicone base lubricant for best results.
B. CLEANING PROCEDURES.
1. Turn off motor.
2. Relieve pressure in the system.
3. Turn the clamp and lid in a counter-clockwise direction until it stops.
4. Lift the clamp and lid set to remove the clamp and lid.
5. Remove plastic basket and empty debris.
6. Replace the basket, fill the pot with water.
7. Reinstall the lid by placing the clamp and lid on the pot so that the indicated range
is slightly counter-clockwise of the arrow on the volute. Make sure the lid O-ring is
properly placed.
8. Seat the clamp and lid and turn it clockwise. Turn until the lid is clamped onto the
pot, see Figure 1. Hand-tighten until the indicator arrow on the volute is within the
range indicated on the clamp ring.
Arrows on lid must align
with arrows on pump body
to ensure a tight closure.

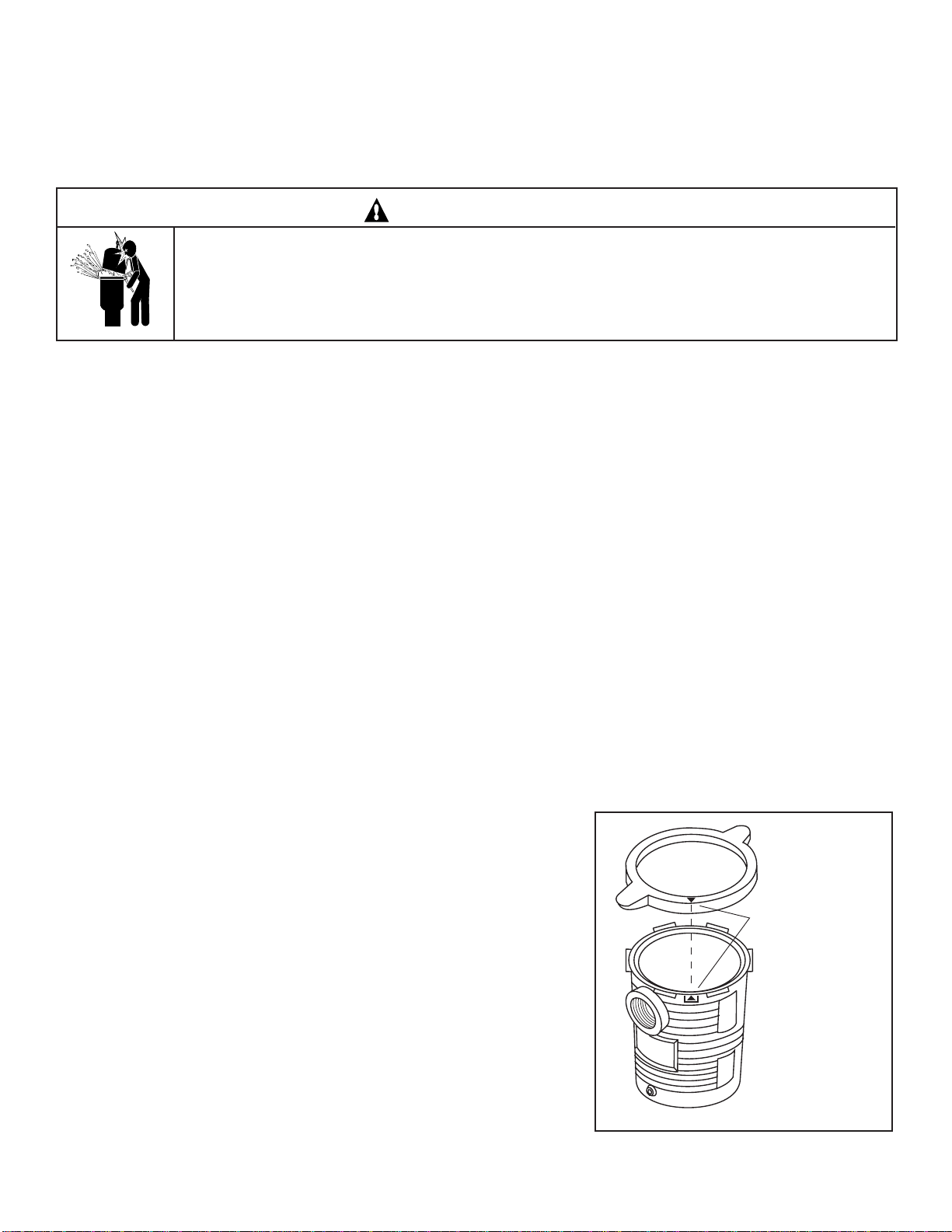

Figure 1.

Rev.G•Rev.G•Rév.G 4-3-00 3 P/N•Núm/Pte.•Réf. 99340000
WARNING
THIS FILTER OPERATES UNDER HIGH PRESSURE. WHEN ANY PART OF THE CIRCULATING
SYSTEM (e.g., LOCK RING, PUMP, FILTER, VALVES, ETC.) IS SERVICED, AIR CAN ENTER THE
SYSTEM AND BECOME PRESSURIZED. PRESSURIZED AIR CAN CAUSE THE LID TO BLOW
OFF WHICH CAN RESULT IN SEVERE INJURY, DEATH, OR PROPERTY DAMAGE. TO AVOID
THIS POTENTIAL HAZARD, FOLLOW THESE INSTRUCTIONS.
9. Open the High Flow™ manual air relief valve on top of the filter.
10. Stand clear of the filter. Start the pump.
11. Bleed air from the filter until a steady stream of water comes out. Close the High Flow™ manual air relief valve.
For additional information use restart instructions for your filter.
If pump is installed below the water level of the pool, close return and suction lines prior to opening hair and lint pot on pump. Make
sure to re-open valves prior to operating.
DO NOT run the pump dry. If the pump is run dry, the mechanical seal will be damaged and the pump will start leaking. If this occurs,
the damaged seal must be replaced.
ALWAYS maintain proper water level in your pool (half way up skimmer opening). If the water level falls below the skimmer opening,
the pump will draw air through the skimmer, losing the prime and causing the pump to run dry, resulting in a damaged seal.
Continued operation in this manner could cause a loss of pressure, resulting in damage to the pump case, impeller and seal.
C. PRIMING THE PUMP.
1. Remove the lid from the pump strainer and fill the pot with water at least to the level of the suction line.
2. Replace the lid. Make sure the O-ring is in place, and tighten by hand. See Section I.B., above.
3. The pump will now prime. The priming time will depend on the suction lift and horizontal distance of the suction piping.
D. ELECTRIC MOTOR.
1. Protect from heat.
a. Shade the motor from the sun.
b. Any enclosure must be well ventilated to prevent overheating.
c. Provide ample cross ventilation.
2. Protect against dirt.
a. Protect from any foreign matter or splashing water.
b. Do not store (or spill) pool chemicals near the motor.
c. Avoid sweeping or stirring up dust near the motor while it is operating.
d. If a motor has been damaged by dirt it voids the motor warranty.
3. Protect against moisture.
a. Protect from splashing pool water.
b. Protect from the weather.
c. Protect from lawn sprinklers.
d. If a motor has become wet - let it dry before operating.
e. If a motor has been damaged by water it voids the motor warranty.
NOTE
DO NOT wrap motor with plastic or other air tight materials. The motor may be covered during a storm, for winter
storage, etc., but never when operating, or expecting operation.
NOTE
When replacing the motor, be certain that the motor support is correctly positioned to support the size of motor being
installed.

P/N•Núm/Pte.•Réf. 99340000 4 Rev.G•Rev.G•Rév.G 4-3-00
E. THE SHAFT SEAL.
1. The Shaft Seal consists primarily of two parts, a rotating member and a ceramic seal.
2. The pump requires little or no service other than reasonable care, however, a Shaft Seal may occasionally become damaged
and must be replaced. CAUTION
The polished and lapped faces of the seal could be damaged if not handled with care.
CAUTION
In mild climate area, when temporary freezing conditions may occur, run your filtering equipment all night to prevent
freezing.
SECTIONII. TROUBLESHOOTING.
A. FAILURE TO PUMP.
1. Pump will not prime - too much air. - Remedy:
a. Check suction piping and valve glands on any suction gate valves.
b. Secure lid on pump strainer pot and make sure lid gasket is in place.
c. Check water level to make sure skimmer is not drawing air.
2. Pump will not prime--not enough water. - Remedy:
a. Make sure suction lines, pump strainer, and pump
volute are full of water.
b. Make sure valve on suction line is working and
open, (some systems do not have valves).
c. Check water level to make sure water is available
through skimmer.
3. Pump strainer clogged. - Remedy:
a. Clean pump strainer pot.
4. Pump strainer gasket defective. - Remedy:
a. Replace gasket.
B. REDUCED CAPACITY AND/OR HEAD.
1. Air pockets or leaks in suction line. - Remedy:
a. See item A.1. of this section, above.
2. Clogged impeller. Remedy:
a. Turn off electrical power to the pump.
b. Remove the clamp that holds the volute to the seal
plate.
c. Slide the motor and seal plate away from the
volute.
d. Clean debris from impeller. If debris cannot be
removed, complete the following steps.
(1) Remove left hand thread anti-spin bolt and
O-ring.
(2) Remove, clean and reinstall impeller.
(3) Reinstall anti-spin bolt and O-ring.
e. Reinstall weir-ring, diffuser, and O-ring.
f. Reinstall motor and seal plate into volute aligning
with keyway at top of volute.
g. Reinstall clamp around seal plate and volute and
tighten securely.
3. Pump strainer clogged. - Remedy:
a. Clean suction trap.
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
0
10
20
30
40
50
60
70
80
90
100
110
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H2O

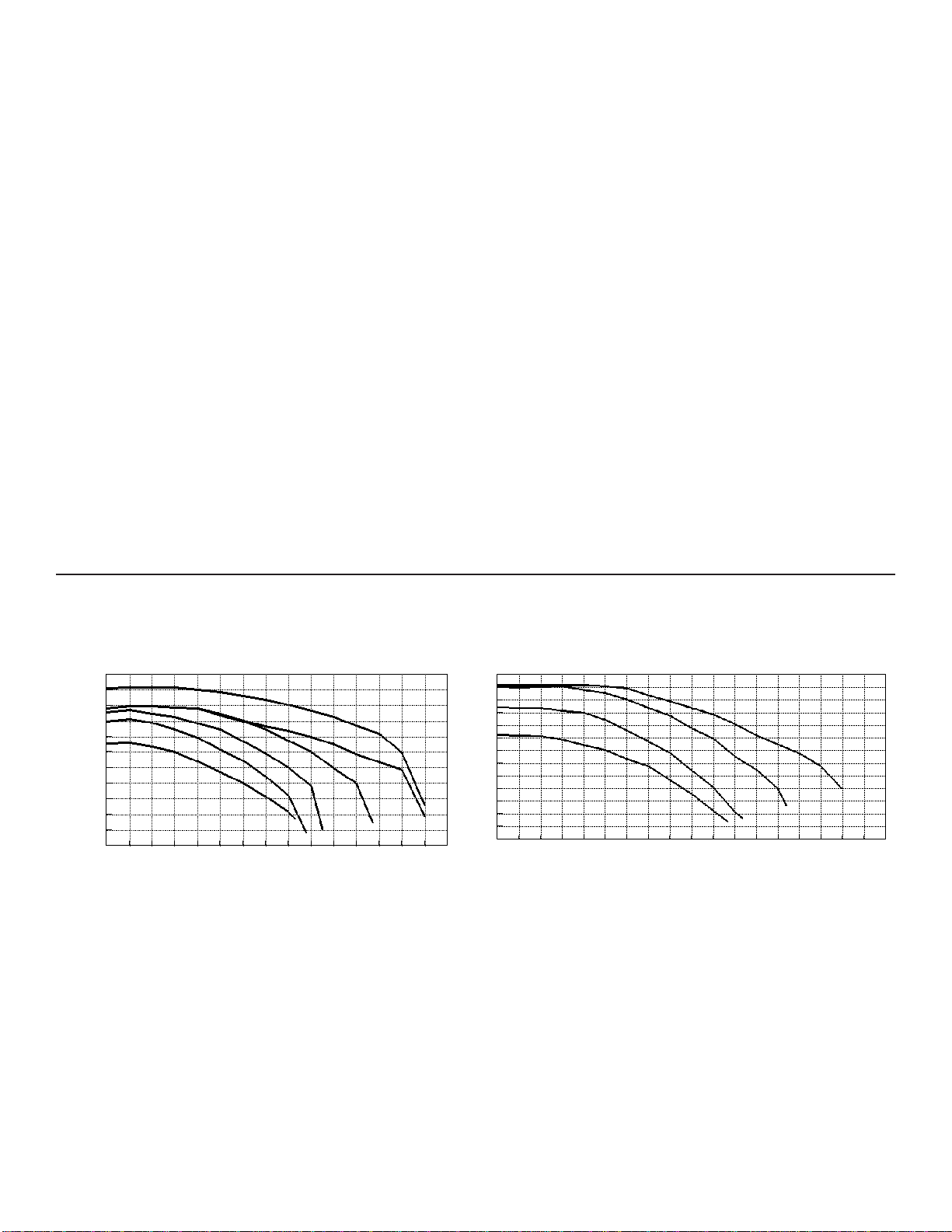

UF Performance Curves
NSF Listed Pumps
F
E
D
C
B
A
0 102030405060708090100110120130140150160170180
5
10
15
20
25
30
35
40
45
50
55
60
65
70
FLOWIN GPM
TOTAL DYNAMIC HEAD IN FEET OF H20

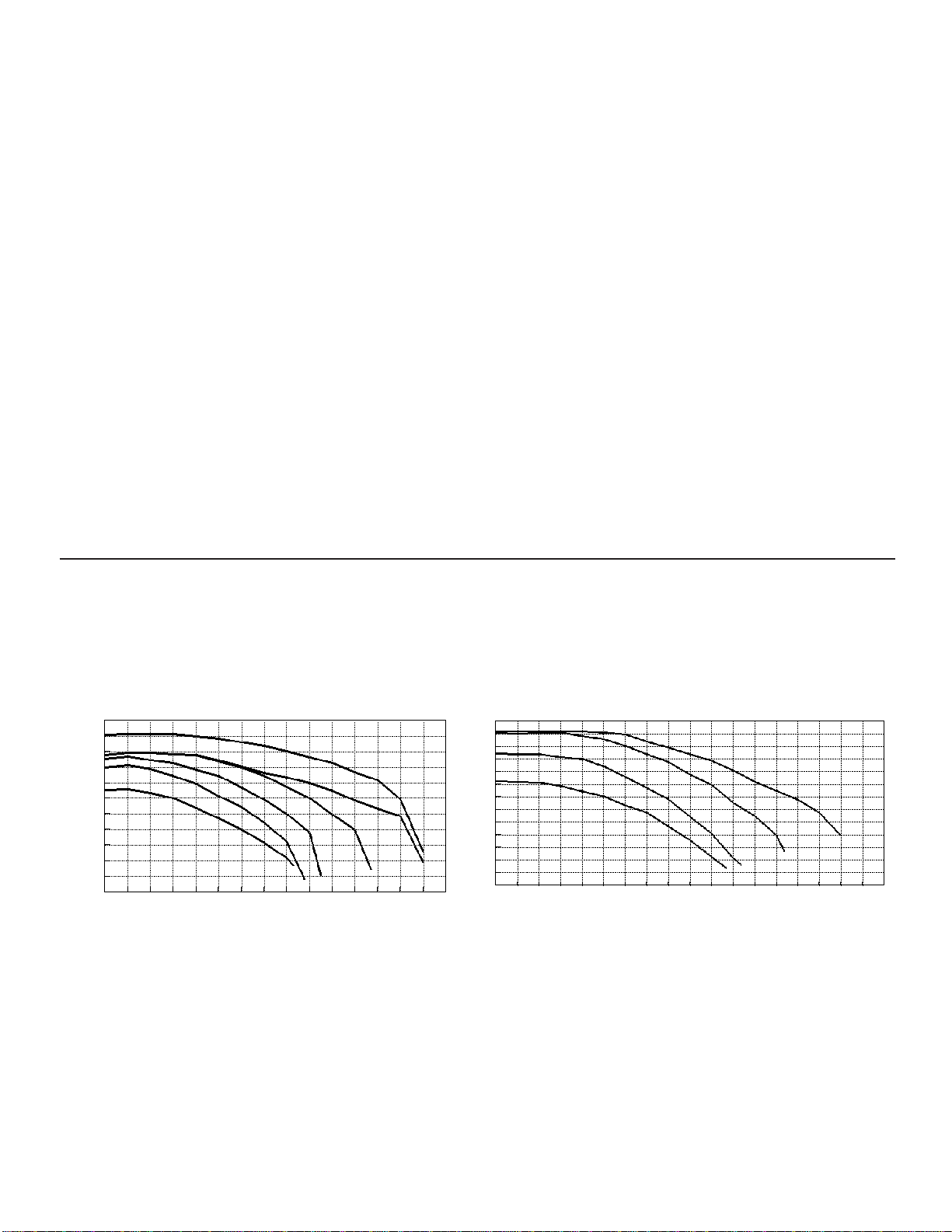

Performance Curves
GHJK
A = ½ hp full rated or ¾ hp up rated
B = ¾ hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ up rated
D = 1½ full rated or 2 hp up rated
E = 2 hp full rated or 2½ up rated
F = 3 hp full rated
G = ¾ hp UR High Flow
H = 1 hp UR High Flow
J = 1½ hp UR High Flow
K = 2½ hp UR High Flow

Rev.G•Rev.G•Rév.G 4-3-00 5 P/N•Núm/Pte.•Réf. 99340000
Item Part Description
No. No.
1 357143 Sealplate,Almond
1 357142 Sealplate,kit,Almond
2 39702000 Seal1000
3 98220500 Nut,3/8-16hex
4 98220600 Washer,lock,3/8,S/S
5 39005610 Anti-spinimpellerkit,½hp60Hz
5 39005010 Anti-spinimpellerkit,¾hp60Hz,½hp50Hz
5 39005110 Anti-spinimpellerkit,1hp60Hz,¾hp50Hz
5 39005210 Anti-spinimpellerkit,1½hp60Hz,1hp50Hz
5 39005310 Anti-spinimpellerkit,2hp60Hz,1½hp50Hz
5 39005410 Anti-spinimpellerkit,3hp60Hz,2hp50Hz
5 39099910 Anti-spinimpellerkit,3hp50cycle
5 39015010 Anti-spinimpellerkit,¾hpURhighflow
5 39015110 Anti-spinimpellerkit,1hpURhighflow
5 39015210 Anti-spinimpellerkit,1½hpURhighflow
5 39015310 Anti-spinimpellerkit,2hpURhighflow
5 39015410 Anti-spinimpellerkit,2½hpURhighflow
6 39009900 Screw,impellerlock,lefthandthread
7 39010000 O-ringforimpellerlock
8 39005500 Diffuser,1/2to1½hp
8 39015500 Diffuser,2and3hp
9 39006900 Weirring
10 39006600 Gasket,diffuser
11 39006000 O-ring,volute
Item Part Description
No. No.
12 357140 Volute,2in.,Almond
13 39006200 Clampassembly,volute
14 39302700 Knob,clamp
15 357139 Base,Almond
16 98210300 Washer,flat3/8in.
17 98219800 Bolt,5/16-18x1in.
18 39501200 Gasket,pottovolute
19 357138 Pot,1½in.,w/weirring,Almond
19 357137 Pot,2in.,w/weirring,Almond
20 98201800 Bolt,1/4-20x1¾in.
21 39303500 Basket
22 39300600 O-ring,lid
23 39301700 Lid
24 39105000 Lockingring,potlid
25 357136 Plug,1/4in.withO-ring,Almond
26 39007200 Ring,reinforcing,for2in.ports
26 39204600 Ring,reinforcing,for1½in.ports
357135 Flange,1½in.booster,Almond
98208300 Screw,HH1/4-20x7/8
51008500 Flatwasher,1/4in.
39302800 Clamponly
98220500 Nut,3/8-16brass
98220600 Washer,lock3/8in.s/s
A 357134 Support,motor,rear,Almond
B 357133 Support,motor,front,Almond

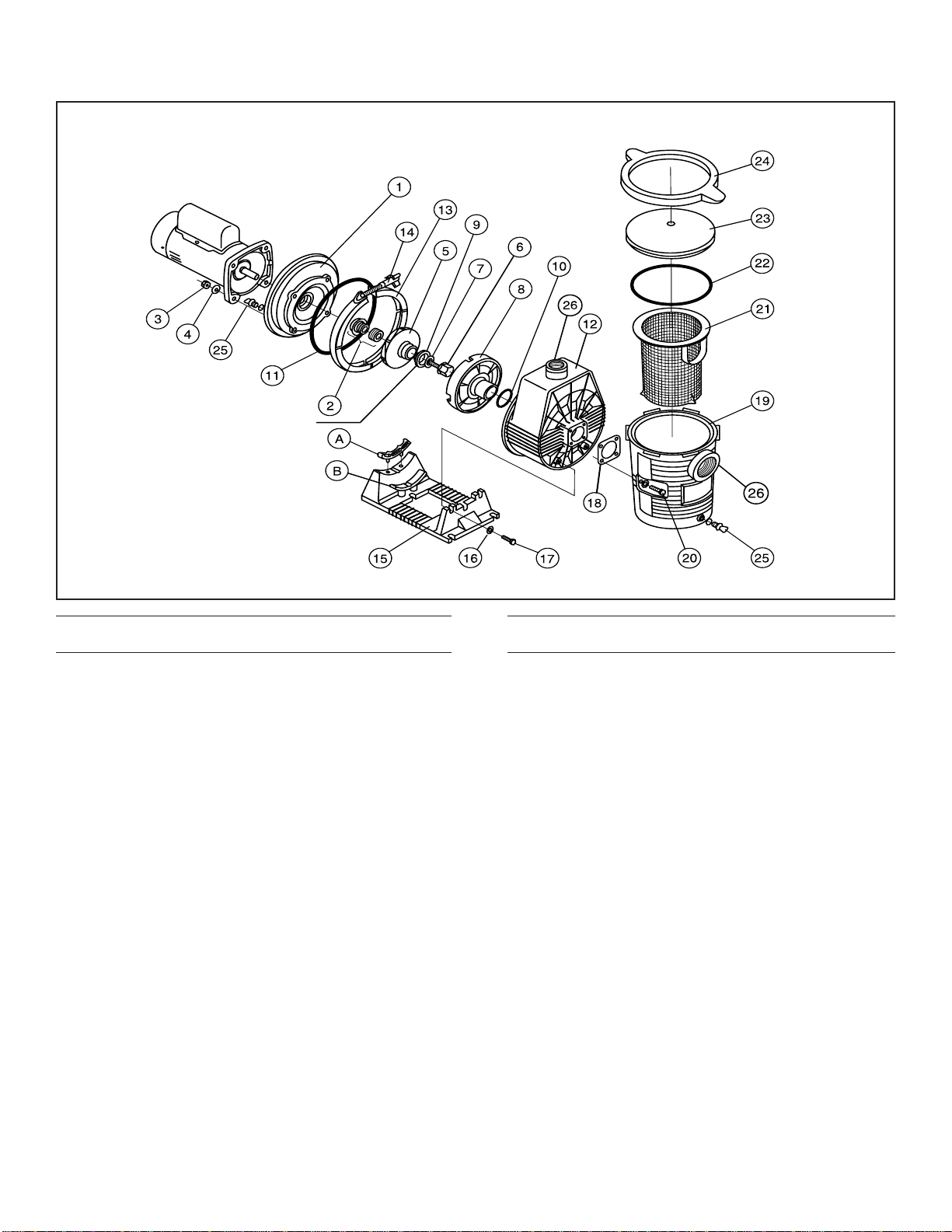

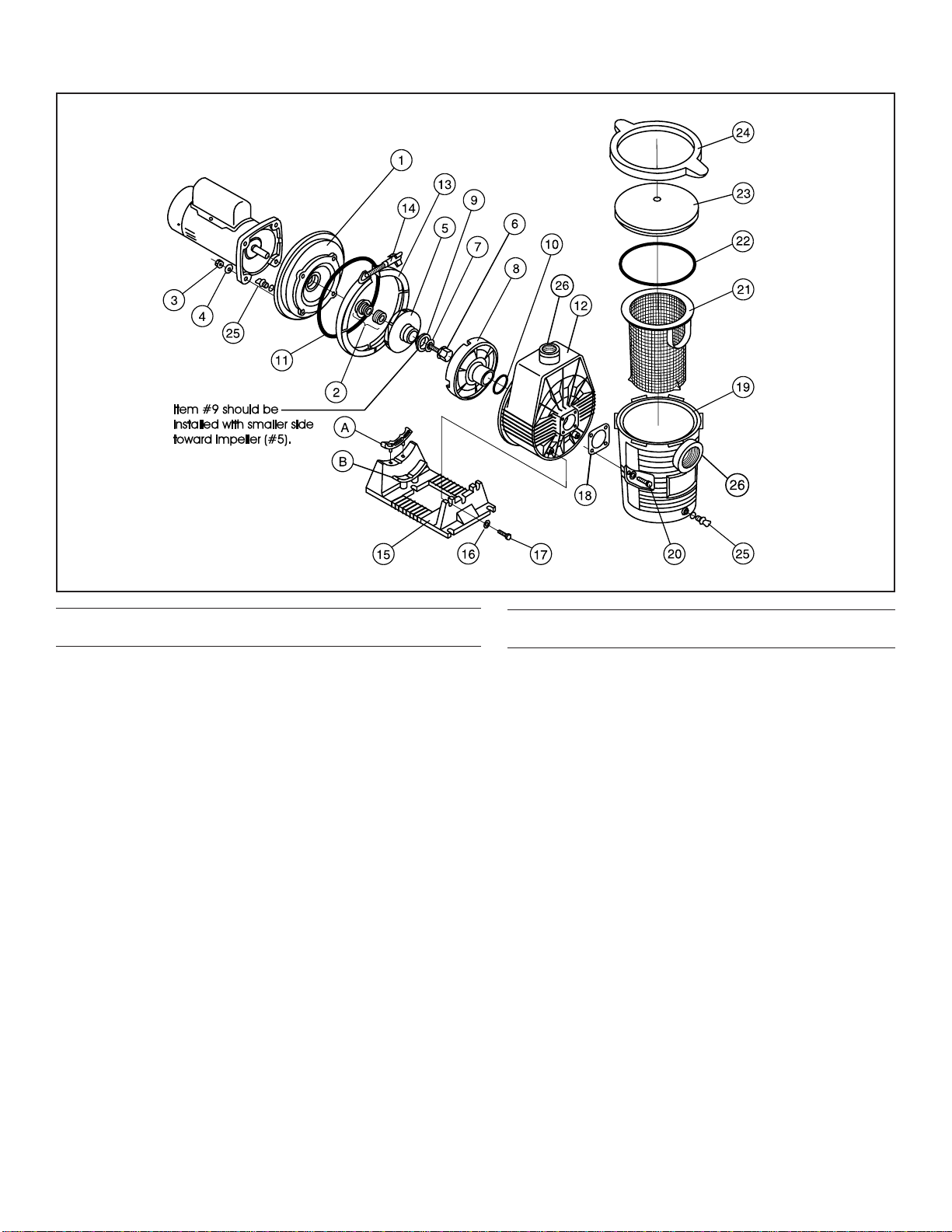

SECTIONIII. REPLACEMENT PARTS

P/N•Núm/Pte.•Réf.99340000 6 Rev.G•Rev.G•Rév.G 4-3-00
SAVE THESE INSTRUCTIONS.

Rev.G•Rev.G•Rév.G 4-3-00 7 P/N•Núm/Pte.•Réf. 99340000
ADVERTENCIA
Riesgo de choque eléctrico o electrocución.
Esta bomba de agua para piscinas tiene que instalarse por un electricista con licencia o certificación o
por un técnico calificado en servicios a piscinas y de acuerdo con el Código Eléctrico Nacional (EE. UU.)
y todos los códigos y reglamentos locales respectivos. La instalación inadecuada creará un riesgo
eléctrico que podría resultar en la muerte o en lesiones graves a los usuarios de la piscina, a los
instaladores o a otras personas debido a un choque eléctrico, y también podría causar daños a la
propiedad. Siempre desconecte la alimentación eléctrica a la bomba de la piscina en el disyuntor antes
de darle servicio a la bomba. El no hacerlo podría resultar en la muerte o en una lesión grave de la
persona que esté dando el servicio, de los usuarios o de otras personas debido a un choque eléctrico.
Manual del Propietario de la Bomba Ultra-Flow™
Certificado
LR60957
Listado
227T
INSTRUCTIVOS IMPORTANTES DE SEGURIDAD
LEA Y SIGA TODOS LOS INSTRUCTIVOS
PROTEJA ESTOS INSTRUCTIVOS
Antes de instalar esta bomba Ultra-Flow™ de Pentair Pool Products, lea y siga todos los avisos de
advertencia y los instructivos que acompañan a esta bomba. El no apegarse a los avisos de seguridad y a
los instructivos podría dar por resultado una lesión grave, la muerte o daños a la propiedad. Comuníquese
con su proveedor local para obtener ejemplares gratuitos o llame a Pentair Pool Products al [phone].
ADVERTENCIA
Aviso Importante
A la atención del instalador(a):
Este manual contiene información importante sobre la instalación, operación y uso en forma
segura de este producto. Esta información debe dársele al dueño(a) / operador(a) de este
equipo.
Listado
Índice
SECCIÓN I. INFORMACIÓN GENERAL...................................................................................... 8
SECCIÓN II. LOCALIZACIÓN DE FALLAS ..................................................................................10
SECCIÓN III. REPUESTOS ......................................................................................................12

P/N•Núm/Pte.•Réf. 99340000 8 Rev.G•Rev.G•Rév.G 4-3-00
NOTA
Cuando la bomba se monte en forma permanente a menos de 1.5 m (5 pies) de distancia de las paredes interiores de
una piscina, usted tiene que usar un conductor de calibre número 8 AWG (3.3 mm) o más grande para conectarla a la
orejeta del conductor a tierra.
ADVERTENCIA
Para reducir el riesgo de una lesión, no permita que los niños usen este producto a no ser que estén siendo supervisados de
cerca en todo momento.
PRECAUCIÓN
Esta bomba es para usarse con piscinas instaladas en forma permanente y también podrá usarse con tinas de hidromasaje de
agua caliente (hot tubs) y con bañeras de hidromasaje (spas) si así se indica en la propia bomba. No la use en piscinas que se
pueden desmontar y guardar. Una piscina instalada en forma permanente es una que está construida dentro o sobre la tierra o
en un edificio de tal manera que no se puede desarmar fácilmente para guardarse. Una piscina que se puede guardar está
construida de tal manera que se puede desarmar fácilmente para guardarse y volverse a armar a su integridad original y que
tiene una dimensión máxima de 5.49 m (18 pies) y una altura máxima de sus paredes de 1.07 m (42 pulgadas).
PRECAUCIÓN
Respecto de las bombas para tinas de hidromasaje de agua caliente (hot tubs) y bañeras de hidromasaje (spas), no las instale
dentro de un recinto en el exterior o por debajo de la falda de la tina o bañera a no ser que así lo indique la propia bomba.
SECCIÓN I. INFORMACIÓN GENERAL
A. EL COLADOR DE LA BOMBA
Esta unidad, a veces llamada el «depósito de cabello y pelusa», es la unidad frente a la espiral. Dentro de la cámara está la canastilla
que tiene que mantenerse limpia de hojas y de desperdicios siempre. Vea la canastilla a través de la «tapadera transparente» con el fin
de inspeccionarla por si tiene hojas y desperdicios.
Independientemente del tiempo que transcurra entre las limpiezas del filtro, es muy importante el inspeccionar visualmente la canastilla
del depósito de cabello y pelusa por lo menos una vez a la semana. Una canastilla sucia reducirá la eficiencia del filtro y del calentador
y también pondrá una tensión anormal en el motor de la bomba, lo que podría resultar en una reparación costosa.
PRECAUCIÓN
Para evitar daños a la bomba y al filtro y para obtener un funcionamiento adecuado del sistema, limpie las canastillas del colador
de la bomba y del sumergidor con regularidad.
NOTA
Es importante que el empaque redondo se mantenga limpio y bien lubricado. Nosotros recomendamos que se use un
lubricante a base de silicona para obtener los mejores resultados.
B. PROCEDIMIENTOS DE LIMPIEZA
1. Apague el motor.
2. Descargue la presión del sistema.
3. Gire el conjunto de la abrazadera y de la tapa en sentido contrario a las manecillas de un reloj hasta que se detenga.
4. Levante el conjunto de la abrazadera y de la tapa para quitar la abrazadera y la tapa.
5. Quite la canastilla y vacíe (quítele) los desechos.
6. Vuelva a colocar la canastilla, llene de agua el depósito.

Rev.G•Rev.G•Rév.G 4-3-00 9 P/N•Núm/Pte.•Réf. 99340000
7. Vuelva a instalar la tapa colocando la abrazadera y la tapa en el depósito de tal manera que la distancia indicada quede un
poco más allá de la flecha (en sentido contrario a las manecillas del reloj) en la espiral. Cerciórese de que el empaque redondo
esté ubicado en su lugar adecuado.
8. Asiente la abrazadera y la tapa y gírelas en sentido de las manecillas del reloj. Gírelas hasta que la tapa quede abrazada al
depósito (vea la figura 1). Apriétela con las manos hasta que la flecha indicadora en la espiral esté dentro de la distancia
indicada en el aro de la abrazadera.
ADVERTENCIA
ESTE FILTRO FUNCIONA A ALTA PRESIÓN. CUANDO SE LE DA SERVICIO A ALGUNA PARTE DEL
SISTEMA DE CIRCULACIÓN (POR EJEMPLO: ARO DE CIERRE, BOMBA, FILTRO, VÁLVULAS, ETC.),
PUEDE ENTRARLE AIRE AL SISTEMA Y PRESURIZARSE. EL AIRE PRESURIZADO PUEDE VOLAR LA
TAPA, LO QUE PODRÍA DAR POR RESULTADO UNA LESIÓN GRAVE, LA MUERTE O DAÑOS A LA
PROPIEDAD. PARA EVITAR ESTE POSIBLE RIESGO, SIGA ESTOS INSTRUCTIVOS.
9. Abra la válvula de descarga de aire en la parte superior del filtro.
10. Aléjese del filtro. Arranque la bomba.
11. Purgue el aire del filtro hasta que salga un chorro de agua estable. Cierre la válvula de descarga de aire.
Para información adicional, use los instructivos para volver a arrancar su filtro.
Si la bomba está instalada por debajo del nivel de agua de la piscina, cierre las tuberías de retorno y de succión antes de abrir el
depósito de cabello y pelusa en la bomba. Cerciórese de volver a abrir las válvulas antes de hacerla funcionar.
NO HAGA funcionar la bomba en seco. Si se hace funcionar a la bomba en seco, el sello mecánico se dañará y ocurrirá una fuga
externa. Cuando esto sucede se tiene que cambiar el sello dañado.
SIEMPRE mantenga el nivel de agua adecuado en su piscina (hasta la mitad de la abertura del sumergidor). Si el nivel de agua se
reduce por debajo de la abertura del sumergidor, la bomba comenzará a jalar aire a través del sumergidor, perdiendo el cebado y
causando que la bomba funcione en seco, lo que resultará en un sello dañado.
Si se continúa la operación en esta manera se podría causar una pérdida de presión y daños al bastidor o envoltura de la bomba, al
Impulsor y al sello.
C. CEBADO DE LA BOMBA
1. Quite la tapa del colador de la bomba y llene el depósito con agua hasta por lo menos el nivel de la tubería de succión.
2. Vuelva a colocar la tapa. Cerciórese de que el empaque redondo esté es su lugar y apriete la tapa con las manos. Vea la
sección I.B., arriba.
3. Ahora la bomba se cebará. El tiempo de cebado dependerá de la fuerza de succión y de la distancia horizontal de la tubería de
succión.
D. MOTOR ELÉCTRICO
1. Protéjalo contra el calor.
a. Cerciórese de que el motor esté bajo la sombra.
b. Cualquier recinto tiene que estar bien ventilado para evitar el
sobrecalentamiento.
c. Déle suficiente ventilación cruzada.
2. Protéjalo contra el polvo y la mugre.
a. Protéjalo contra cualquier material extraño o salpicaduras de agua.
b. No guarde (ni derrame) las substancias químicas que se usan en las
piscinas cerca del motor.
c. Evite barrer o levantar polvo cerca del motor cuando éste esté andando.
d. Si un motor se daña debido a la mugre, entonces se anula la garantía
del motor.
3. Protéjalo contra la humedad
a. Protéjalo contra las salpicaduras de agua de la piscina.
Arrows on lid must align
with arrows on pump body
to ensure a tight closure.
Figura 1.
La tapa tiene que quedar
alineada con el cuerpo de
la bomba para estar seguro
de un cierre hermético.

P/N•Núm/Pte.•Réf. 99340000 10 Rev.G•Rev.G•Rév.G 4-3-00
b. Protéjalo contra el clima.
c. Protéjalo contra los rociadores de jardín.
d. Si el motor se llega a mojar - déjelo secar antes de echarlo a andar.
e. Si un motor se daña debido al agua, entonces se anula la garantía del motor.
NOTA
No envuelva el motor con plástico ni con otros materiales herméticos. El motor puede cubrirse durante una tormenta, o
para guardársele durante el invierno, etc., pero nunca cuando esté funcionando o cuando se espera que comience a
funcionar en un momento dado.
NOTA
Cuando reemplace el motor, cerciórese de que el soporte del motor esté ubicado en la posición correcta para soportar
el tamaño del motor que se esté instalando.
E. EL SELLO DEL EJE
1. El sello del eje consiste principalmente de dos partes, una porción giratoria y un sello de cerámica.
2. La bomba requiere de muy poco servicio, o nada, aparte de un cuidado razonable, sin embargo el sello del eje podría dañarse
de vez en cuando y tiene que cambiársele.
PRECAUCIÓN
Las caras del sello están pulidas y bruñidas por lo que podrían dañarse si no se les trata con cuidado.
PRECAUCIÓN
En zonas con climas templados, cuando pueden ocurrir condiciones temporales de congelación, haga funcionar su equipo de
filtrado toda la noche para evitar que éste se congele.
SECCIÓN II.LOCALIZACIÓN DE FALLAS
A. NO HAY BOMBEO
1. La bomba no se ceba - demasiado aire.
a. Remedio:
(1) Revise la tubería de succión y las glándulas de la válvula en todas las válvulas de entrada de succión que haya.
(2) Asegure la tapa en el colador de la bomba y cerciórese de que el empaque de la tapa esté en su sitio.
(3) Revise el nivel del agua para asegurarse de que el sumergidor no esté jalando aire.
2. La bomba no se ceba - falta de agua
a. Remedio:
(1) Cerciórese de que las tuberías de succión, el colador de la bomba y la voluta de la bomba esté llenos de agua.
(2) Cerciórese de que la válvula en la tubería de succión esté funcionando y esté abierta, (algunos sistemas no tienen
válvulas).
(3) Verifique el nivel de agua para cerciorarse de que hay agua disponible a través del sumergidor.
3. Colador de la bomba tapado
a. Remedio:
(1) Limpie el depósito del colador de la bomba.
4. Empaque defectuoso del colador de la bomba
a. Remedio:
(1) Cambie el empaque.

Rev.G•Rev.G•Rév.G 4-3-00 11 P/N•Núm/Pte.•Réf. 99340000
B. CAPACIDAD Y/O ALTURA DE ELEVACIÓN REDUCIDOS
1. Bolsas de aire o fugas en la tubería de succión
a. Remedio:
(1) Vea el artículo A.1. de esta sección, arriba.
2. Impulsor tapado
a. Remedio:
(1) Apague la alimentación eléctrica de la bomba.
(2) Quite la abrazadera que sostiene la voluta junto a la placa del sello.
(3) Deslice el motor y la placa del sello alejándolos de la voluta.
(4) Limpie los desperdicios del Impulsor. Si no se pueden quitar los desperdicios, lleve a cabo todos los siguientes
pasos:
(a) Quite el perno anti-giro de rosca izquierda y el empaque redondo
(b) Quite, limpie y vuelva a colocar el rotor.
(c) Vuelva a instalar el perno anti-giro y el empaque redondo,
(5) Reinstale el aro de vertedero, el difusor y el empaque redondo.
(6) Reinstale el motor y la placa de sello dentro de la voluta alineándolos con la ranura de chaveta en la parte de
arriba de la voluta.
(7) Reinstale la abrazadera alrededor de la placa del sello y de la voluta y apriételos bien.
3. Colador de la bomba tapado
a. Remedio:
(1) Limpie la trampa de succión.
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
0
10
20
30
40
50
60
70
80
90
100
110
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H2O
UF Performance Curves
NSF Listed Pumps
F
E
D
C
B
A
Ultra Flow Pump Curves
0 102030405060708090100110120130140150160170180
5
10
15
20
25
30
35
40
45
50
55
60
65
70
FLOW INGPM
TOTAL DYNAMIC HEAD IN FEET OF H20
Performance Curves
HJK
G
A = ½ hp full rated or ¾ hp up rated
B = ¾ hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ up rated
D = 1½ full rated or 2 hp up rated
E = 2 hp full rated or 2½ up rated
F = 3 hp full rated
G = ¾ hp UR High Flow
H = 1 hp UR High Flow
J = 1½ hp UR High Flow
K = 2½ hp UR High Flow
CAUDAL EN GPM
ALTURA DE ELEVACIÓN DINÁMICA TOTAL EN PIES DE H2O
ALTURA DE ELEVACIÓN DINÁMICA TOTAL EN PIES DE H2O
CAUDAL EN GPM
Curvas de bombeo de la Ultra-Flow™
Bombas de gran caudal Ultra Flow
Bombas Ultra Flow
A–1/2 HP carga plena
B–3/4 HP carga plena
C–1 HP carga plena
D–1.5 HP carga plena
E–2 HP carga plena
F–3 HP carga plena

P/N•Núm/Pte.•Réf. 99340000 12 Rev.G•Rev.G•Rév.G 4-3-00
SECCIÓNIII. REPUESTOS
Núm. Núm.de Descripción
deart. parte
16 98210300 Arandela,plana3/8”(9mm)
17 98219800 Perno,5/16-18x1”(25mm)
18 39501200 Empaque, depósito a espiral
19 357138 Depósito,1.5”(3.8cm),conarodevertedero,
Almendra
19 357137 Depósito,2”(5cm),conarodevertedero,
Almendra
20 98201800 Perno,1/4-20x1.75”(44mm)
21 39303500 Canastilla
22 39300600 Empaque redondo, tapa
23 39301700 Tapa
24 39105000 Barode retención,tapa deldepósito
25 357136 Tapón,1/4”(6mm)conempaqueredondo,
Almendra
26 39007200 Aro,de refuerzo,paraaberturas de
2pulgadas(5cm)
26 39204600 Aro,de refuerzo,paraaberturas de
1.5pulgadas(3.8cm)
357135 Reborde,impulsorde1.5pulgadas(3.8cm),
Almendra
98208300 Tornillo,HH1/4-20x7/8"
51008500 Arandelaplana,1/4”(6mm)
39302800 Abrazadera sola
98220500 Tuerca,3/8-16delatón
98220600 Arandela,deretención3/8”(9mm)
aceroinoxidable
A 357134 Soporte,motor,trasero,Almendra
B 357133 Soporte,motor,delantero,Almendra
Núm. Núm.de Descripción
deart. parte
1 357143 Placa del sello, Almendra
1 357142 Conjunto de Placa del sello, Almendra
2 39702000 Sello1000
3 98220500 Tuerca,3/8-16hexagonal
4 98220600 Arandela,deretención,3/8(9mm),
aceroinoxidable
5 39005610 Conjuntodeimpulsoranti-giro,1/2HP-60ciclos
5 39005010 Conjuntodeimpulsoranti-giro,3/4HP-60ciclos
1/2HP50ciclos
5 39005110 Conjuntodeimpulsoranti-giro,1HP-60ciclos
3/4HP50ciclos
5 39005210 Conjuntodeimpulsoranti-giro,1.5HP-60ciclos
1HP 50ciclos
5 39005310 Conjuntodeimpulsoranti-giro,2HP-60ciclos
1.5HP50ciclos
5 39005410 Conjuntodeimpulsoranti-giro,3HP-60ciclos
2HP 50ciclos
5 39099910 Conjuntodeimpulsoranti-giro,3HP50ciclos
6 39009900 Tornillo,retencióndeimpulsor,roscaizquierda
7 39010000 Empaque redondo para el retenedor del mpulsor
8 39005500 Difusor,1/2a1.5HP
8 39015500 Difusor,2y 3HP
9 39006900 Arodevertedero
10 39006600 Empaque,difusor
11 39006000 Empaque redondo, espiral
12 357140 Voluta,2pulgadas(5cm),Almendra
13 39006200 Conjuntode laabrazadera,voluta
14 39302700 Abrazadera de la perilla
15 357139 Base,Almendra
El artículo núm. 9 tienen
que instalarse con el lado más chico
hacia el rotor (Núm. 5).

Rev.G•Rev.G•Rév.G 4-3-00 13 P/N•Núm/Pte.•Réf.99340000
PROTEJA ESTOS INSTRUCTIVOS

P/N•Núm/Pte.•Réf. 99340000 14 Rev.G•Rev.G•Rév.G 4-3-00
Notice d’emploi de la pompe Ultra-Flow™
Certifié
LR60957
Inscrit sur
la liste
227T
Composant
inscrit sur la liste
CONSIGNES DE SÉCURITÉ IMPORTANTES
PRIÈRE DE LIRE ET D’OBSERVER TOUTES LES CONSIGNES
CONSERVER CES CONSIGNES
Table des matières
SECTION I. GÉNÉRALITÉS ...................................................................................................15
SECTION II. DÉPANNAGE ......................................................................................................17
SECTION III. PIÈCES DE RECHANGE .......................................................................................19
Avis important
À l’attention de l’installateur :
La présente notice contient des renseignements importants sur l’installation, le fonctionnement
et l’utilisation de ce produit en toute sécurité. Prière de fournir ces informations au propriétaire et
(ou) à l’opérateur de ce matériel.
Avant d’installer cette pompe Ultra-Flow™ d’Pentair Pool Products, prière de lire et de suivre tous les
avertissements et instructions qui l’accompagnent. Toute infraction aux consignes de sécurité et d’emploi
risque de provoquer blessures graves, décès ou dégâts matériels. Pour obtenir des exemplaires gratuits,
prière de s’adresser au fournisseur local ou d’appeler Pentair Pool Products au [phone].
AVERTISSEMENT
AVERTISSEMENT
Danger de choc électrique ou d’électrocution.
Cette pompe de piscine doit obligatoirement être installée par un électricien agréé ou breveté ou par un
technicien qualifié dans la maintenance des piscines conformément au Code national de l’électricité et à
tous les codes et ordonnances locaux applicables. Une installation incorrecte risque de créer un danger
électrique pouvant provoquer le décès ou des dommages corporels graves pour les utilisateurs de la
piscine, les installateurs ou d’autres personnes par suite d’un choc électrique et pouvant également
entraîner des dégâts matériels. Sous peine de provoquer le décès ou des blessures graves pour le
technicien de maintenance, les utilisateurs de la piscine ou d’autres personnes par suite d’un choc
électrique, veiller à toujours déconnecter la pompe de la piscine du secteur au niveau du disjoncteur
avant de procéder à l’entretien ou à la réparation de la pompe.

Rev.G•Rev.G•Rév.G 4-3-00 15 P/N•Núm/Pte.•Réf. 99340000
Remarque
Lorsque la pompe est définitivement montée à moins de 1,5 mètre (5 pieds) des murs intérieurs d’une piscine, utiliser
obligatoirement un conducteur de calibre n° 8 AWG (3,3 mm) ou plus gros pour la raccorder à la cosse du conducteur
de masse.
AVERTISSEMENT
Pour réduire les risques de danger, ne pas laisser les enfants utiliser ce produit à moins de les surveiller de près en permanence.
ATTENTION
Cette pompe est destinée à être utilisée avec des piscines installées à demeure. Elle peut également être employée avec des cuves
thermales et des bains tourbillon si elle est marquée à cet effet. Ne pas l’utiliser avec des piscines entreposables. Une piscine installée à
demeure est construite dans ou sur le sol ou dans un bâtiment de manière à ne pas pouvoir être facilement démontée en vue de
rangement. Une piscine entreposable est conçue pour pouvoir être aisément démontée pour rangement et réassemblée comme à
l’origine. Elle a 5,49 m (18 pieds) de dimension maximale et 1,07 m (42 pouces) de hauteur de mur maximale.
ATTENTION
Ne pas installer les pompes de cuves thermales et de bains tourbillon dans une enceinte fermée extérieure ou au-dessous du
tablier de la cuve ou du bain à moins qu’elles ne portent une indication qui le permette.
SECTION I. GÉNÉRALITÉS
A. LE FILTRE À CHEVEUX ET À CHARPIE DE LA POMPE
Cette unité se trouve en avant de la volute de la pompe. À l’intérieur de la cuvette se trouve un panier qu’il convient de garder
continuellement vide de toutes feuilles ou débris. Examiner ce panier à travers le « couvercle transparent » afin de vérifier qu’il ne
contient ni feuilles, ni débris.
Quelle que soit la durée des intervalles entre nettoyages du filtre, il est absolument essentiel d’examiner visuellement le panier du filtre
à cheveux et à charpie au moins une fois par semaine. Un panier sale réduit en effet l’efficacité du filtre et de l’appareil de chauffage et
soumet le moteur de la pompe à des efforts anormaux, ce qui risque d’entraîner des frais de réparation élevés.
ATTENTION
Pour prévenir tout dommage de la pompe et du filtre et pour assurer le fonctionnement correct du système, nettoyer les paniers
du filtre à cheveux et à charpie de la pompe et de l’écumoire à intervalles réguliers.
Remarque
Il est essentiel de garder le joint torique propre et bien lubrifié. Pour obtenir les meilleurs résultats, utiliser un lubrifiant
à base de silicone.
B. PROCÉDURES DE NETTOYAGE
1. Mettre le moteur à l’arrêt.
2. Faire tomber la pression du système.
3. Tourner la bague de serrage et le couvercle à fond dans le sens inverse des aiguilles d’une montre.
4. Soulever l’ensemble bague et couvercle pour l’enlever.
5. Retirer le panier de plastique et le vider de ses débris.
6. Remettre le panier en place et remplir la cuvette d’eau.
7. Réinstaller le couvercle : à cet effet, placer la bague de serrage et le couvercle sur la cuvette de manière à ce que la portée
indiquée se trouve légèrement déplacée dans le sens inverse des aiguilles d’une montre par rapport à la flèche de la volute.
S’assurer que le joint torique du couvercle est correctement placé.
8. Bien faire reposer l’ensemble bague et couvercle et le tourner dans le sens des aiguilles d’une montre jusqu’à ce que le
couvercle soit bien serré sur la cuvette (cf. figure 1). Serrer à la main jusqu’à ce que la flèche de la volute se trouve à
l’intérieur de la portée indiquée sur la bague de serrage.

P/N•Núm/Pte.•Réf. 99340000 16 Rev.G•Rev.G•Rév.G 4-3-00
AVERTISSEMENT
CE FILTRE EST SOUS HAUTE PRESSION. LORS DE LA MAINTENANCE DE N’IMPORTE QUEL
COMPOSANT DU SYSTÈME DE CIRCULATION (TEL QU’ANNEAU DE FERMETURE, POMPE, FILTRE,
SOUPAPES, ETC.), ON RISQUE D’INTRODUIRE DE L’AIR DANS LE CIRCUIT ET DE LE COMPRIMER. OR
L’AIR COMPRIMÉ PEUT FAIRE SAUTER LE COUVERCLE ET ENTRAÎNER PAR LÀ BLESSURES GRAVES,
DÉCÈS OU DÉGÂTS MATÉRIELS. POUR PRÉVENIR CE DANGER, PRIÈRE D’OBSERVER CES DIRECTIVES.
9. Ouvrir la soupape de mise à l’air située sur le filtre.
10. Se tenir à l’écart du filtre et démarrer la pompe.
11. Purger l’air du filtre jusqu’à voir apparaître un jet continu d’eau. Fermer la soupape de mise à l’air.
Pour tous renseignements supplémentaires, se reporter aux consignes de redémarrage du filtre utilisé.
Si la pompe est installée au-dessous du niveau de l’eau dans la piscine, fermer les conduites de retour et d’aspiration avant d’ouvrir le
filtre à cheveux et à charpie de la pompe. Veiller à rouvrir les soupapes avant de mettre le système en marche.
NE PAS faire fonctionner la pompe à sec, car cela risque d’endommager le joint mécanique et de provoquer des fuites, auquel cas il
faudra remplacer le joint endommagé.
TOUJOURS maintenir le niveau d’eau qui convient dans la piscine (à mi-hauteur de l’ouverture de l’écumoire). Si le niveau de l’eau
descend au-dessous de cette ouverture, la pompe aspirera de l’air à travers l’écumoire, ce qui lui fera perdre son liquide d’amorçage et
la fera fonctionner à sec, endommageant ainsi le joint.
L’utilisation prolongée dans ces conditions pourrait entraîner une chute de pression, et par conséquent l’endommagement du corps, de
la roue et du joint de la pompe.
C. AMORÇAGE DE LA POMPE
1. Retirer le couvercle du filtre à cheveux et à charpie de la pompe et remplir d’eau la cuvette de ce dernier au moins jusqu’au
niveau de la conduite d’aspiration.
2. Réinstaller le couvercle en s’assurant que le joint torique est bien en place et serrer à la main. Voir la section I.B. ci-dessus.
3. La pompe s’amorce, la durée de l’amorçage étant fonction de la hauteur d’aspiration et de la distance horizontale de la
conduite d’aspiration.
D. MOTEUR ÉLECTRIQUE
1. Protéger le moteur de la chaleur
a. Garder le moteur à l’ombre.
b. Veiller à ce que toute enceinte soit bien aérée afin de prévenir les surchauffes.
c. Prévoir une bonne ventilation transversale.
2. Protéger le moteur des débris
a. Le protéger de toutes particules étrangères ou éclaboussures d’eau.
b. Ne pas entreposer (ou renverser) de produits chimiques pour piscine à
proximité du moteur.
c. Éviter de balayer ou de soulever de la poussière à proximité du moteur
lorsqu’il est en marche.
d. Si un moteur a été endommagé par des débris, sa garantie sera
automatiquement annulée.
3. Garder le moteur à l’abri de l’humidité
a. Le protéger des éclaboussures d’eau de la piscine.
b. Le protéger des intempéries.
c. Le protéger des arroseurs de jardin.
d. Si un moteur est mouillé, le laisser sécher avant de le mettre en marche.
e. Si un moteur a été endommagé par de l’eau, sa garantie sera
automatiquement annulée.
Arrows on lid must align
with arrows on pump body
to ensure a tight closure.
Figure 1.
Pour assurer une fermeture
hermétique, veiller à ce que
le couvercle soit aligné sur
le corps de la pompe.

Rev.G•Rev.G•Rév.G 4-3-00 17 P/N•Núm/Pte.•Réf. 99340000
REMARQUE
NE PAS envelopper le moteur de plastique ou d’autres matériaux d’emballage étanches à l’air. On peut cependant
recouvrir le moteur en cas d’orage, pour l’hiver, etc., mais jamais lorsqu’il est en marche ou prêt à fonctionner.)
REMARQUE
En cas de remplacement du moteur, veiller à ce que son support soit correctement positionné de manière à soutenir le
type de moteur que l’on installe.
E. LE JOINT D’ÉTANCHÉITÉ DE L’ARBRE
1. Ce joint est essentiellement constitué de deux éléments, un organe rotatif et un joint de céramique.
2. La pompe ne demande que très peu de soin ou pas plus qu’un entretien usuel. Il arrive cependant qu’un joint d’arbre soit
endommagé et doit être remplacé. ATTENTION
Les faces polies du joint à recouvrement sont facilement endommagées. Manipuler donc ce joint avec précaution.
ATTENTION
Dans les climats doux, lorsque des conditions de gel temporaire risquent de se présenter, faire fonctionner le matériel de filtration
toute la nuit afin de l’empêcher de geler.
SECTION II. DÉPANNAGE
A. PANNE DE POMPAGE
1. La pompe ne s’amorce pas - trop d’air
a. Remède :
(1) Vérifier les conduites de succian et les glandes sur tous les soupapess-vannes de succion.
(2) Installer solidement le couvercle sur la cuvette du filtre à cheveux et à charpie de la pompe et s’assurer que son
joint est bien en place.
(3) Vérifier le niveau de l’eau pour s’assurer que l’écumoire n’aspire pas d’air.
2. La pompe ne s’amorce pas - trop peu d’eau
a. Remède :
(1) Vérifier que les conduites d’aspiration et que le filtre à cheveux et à charpie et la volute de la pompe sont pleins
d’eau.
(2) S’assurer que la soupape de la conduite d’aspiration fonctionne et qu’elle est ouverte (certains systèmes n’ont pas
de soupapes).
(3) Vérifier le niveau de l’eau afin de s’assurer de la présence d’eau à travers l’écumoire.
3. Le filtre à cheveux et à charpie de la pompe est bouché
a. Remède :
(1) Nettoyer la cuvette de ce filtre.
4. Le joint du filtre à cheveux et à charpie de la pompe est défectueux
a. Remède :
(1) Remplacer le joint.
B. DÉBIT ET (OU) HAUTEUR D’ASPIRATION RÉDUITS
1. Poches ou fuites d’air dans la conduite d’aspiration
a. Remède :
(1) Voir ci-dessus l’alinéa A.1. de cette section.

P/N•Núm/Pte.•Réf. 99340000 18 Rev.G•Rev.G•Rév.G 4-3-00
Courbes de la pompe Ultra Flow
2. Roue bouchée
a. Remède :
(1) Mettre la pompe hors tension.
(2) Retirer le collier qui retient la volute à la plaque d’étanchéité.
(3) Faire glisser le moteur et la plaque d’étanchéité de manière à les séparer de la volute.
(4) Nettoyer la roue de tous ses débris. Si cela est impossible, procéder comme suit :
(a) Ôter le boulon antirotation à filetage à gauche et le joint torique.
(b) Retirer, nettoyer et réinstaller la roue.
(c) Réinstaller le boulon antirotation et le joint torique.
(5) Réinstaller la bague d’arrêt, le diffuseur et le joint torique.
(6) Réinstaller le moteur et la plaque d’étanchéité dans la volute en veillant à les aligner sur la rainure en haut de
cette dernière.
(7) Réinstaller le collier de serrage autour de la plaque d’étanchéité et de la volute et serrer fermement,
3. Filtre à cheveux et à charpie de la pompe bouché.
a. Remède :
(1) Nettoyer le piège d’aspiration.
0 10 20 30 40 50 60 70 80 90 100 110 120 130 140 150
0
10
20
30
40
50
60
70
80
90
100
110
FLOW IN GPM
TOTAL DYNAMIC HEAD IN FEET OF H2O
UF Performance Curves
NSF Listed Pumps
F
E
D
C
B
A
Ultra Flow Pump Curves
0 102030405060708090100110120130140150160170180
5
10
15
20
25
30
35
40
45
50
55
60
65
70
FLOW INGPM
TOTAL DYNAMIC HEAD IN FEET OF H20
Performance Curves
HJK
G
A = ½ hp full rated or ¾ hp up rated
B = ¾ hp full rated or 1 hp up rated
C = 1 hp full rated or 1½ up rated
D = 1½ full rated or 2 hp up rated
E = 2 hp full rated or 2½ up rated
F = 3 hp full rated
G = ¾ hp UR High Flow
H = 1 hp UR High Flow
J = 1½ hp UR High Flow
K = 2½ hp UR High Flow
PRESSION DYNAMIQUE TOTALE EN PIEDS D’EAU
PRESSION DYNAMIQUE TOTALE EN PIEDS D’EAU
DÉBIT EN GPM DÉBIT EN GPM
Pompes Ultra Flow
Curvas de bombeo de la Ultra-Flow™
Pompes Ultra Flow à grand débit
A- 1/2 HP plein régime
B- 3/4 HP plein régime
C- 1 HP plein régime
D- 1 1/2 HP plein régime
E- 2 HP plein régime
F- 3 HP plein régime

Rev.G•Rev.G•Rév.G 4-3-00 19 P/N•Núm/Pte.•Réf. 99340000
SECTIONIII. PIÈCES DE RECHANGE
Article Référence Désignation
n°
14 39302700 Collier à poignée
15 357139 Base, Amande
16 98210300 Rondelleplate3/8”(9mm)
17 98219800 Boulon5/16-18x1”(25mm)
18 39501200 Jointcuvette-volute
19 357138 Cuvette11/2”(3,8cm)avecbagued’arrêt,
Amande
19 357137 Cuvette2”(5cm)avecbagued’arrêt,Amande
20 98201800 Boulon1/4-20x13/4”(44mm)
21 39303500 Panier
22 39300600 Jointtoriquedecouvercle
23 39301700 Couvercle
24 39105000 Baguedeverrouillage ducouverclede cuvette
25 357136 Bouchon1/4”(6mm)avecjointtorique,Amande
26 39007200 Baguederenforcementpourorifices
de2”(5cm)
26 39204600 Baguederenforcementpourorifices
de11/2”(3,8cm)
357135 Rebord,appoint,11/2”(3,8cm),Amande
98208300 VisHH1/4-20x7/8”(22mm)
51008500 Rondelleplate1/4”(6mm)
39302800 Collieruniquement
98220500 Écroulaiton3/8-16
98220600 Rondelle-freininox3/8”(9mm)
A 357134 Supportdemoteurarrière,Amande
B 357133 Supportdemoteuravant,Amande
Article Référence Désignation
n°1 357143 Plaqued’étanchéité,Amande
1 357142 Kit Plaqued’étanchéité,Amande
2 39702000 Joint1000
3 98220500 Écrouhexagonal3/8-16
4 98220600 Rondelle-freininox3/8”(9mm)
5 39005610 Kitroueantirotation1/2HP-60périodes
5 39005010 Kitroueantirotation3/4HP-60périodes
1/2HP50périodes
5 39005110 Kitroueantirotation1HP-60périodes
3/4HP50périodes
5 39005210 Kitroueantirotation11/2HP-60périodes
1 HP 50 périodes
5 39005310 Kitroueantirotation2HP-60périodes
11/2HP50périodes
5 39005410 Kitroueantirotation3HP-60périodes
2 HP 50 périodes
5 39099910 Kitroueantirotation3HP50périodes
6 39009900 Visblocageroue, filetageà gauche
7 39010000 Jointtoriquepourblocageroue
8 39005500 Diffuseur,1/2à11/2HP
8 39015500 Diffuseur,2et3HP
9 39006900 Bague d’arrêt
10 39006600 Jointdediffuseur
11 39006000 Jointtoriquedevolute
12 357140 Volute2”(5cm),Amande
13 39006200 Ensemble collier de serrage de volute
Installer la pièce n° 9 de
manière à ce que la face la
plus petite soit orientée vers
la roue (n° 5).

P/N•Núm/Pte.•Réf.99340000 20 Rev.G•Rev.G•Rév.G 4-3-00
CONSERVER CE MODE D’EMPLOI
