Pepperl+Fuchs DA5-IU-C User manual

Digitalanzeige mit Analogausgängen
DA5-IU-C
FABRIKAUTOMATION
SENSING YOUR NEEDS
Bedienungsanleitung

DA5-IU-C
Seite 2
Bedienungsanleitung
Digitalanzeige mit Analogeingängen
Type DA5-IU-C
1.1 Sicherheits- und Warnhinweise
Benutzen Sie diese Anzeige nur
– bestimmungsgemäß
– in technisch einwandfreiem Zustand
– unter Beachtung der Bedienungsan-
leitung und den allgemeinen Sicher-
heitsbestimmungen.
1.2 Allgemeine Sicherheits- und Warnhinweise
1. Vor Durchführung von Installations- oder War-
tungsarbeiten stellen Sie bitte sicher, dass die
Digitalanzeige von der Versorgungs-
spannung getrennt ist.
2. Setzen Sie die Digitalanzeige nur bestim-
mungsgemäß ein: In technisch einwandfreiem
Zustand. Unter Beachtung der Bedienungsan-
leitung und den allgemeinen Sicherheitsbe-
stimmungen.
3. Beachten Sie Länder- und anwendungsspezifi-
sche Bestimmungen
4. Die Digitalanzeige ist nicht geeignet für den
explosionsgeschützten Bereich und den Ein-
satzbereichen, die in EN 61010 Teil 1 ausge-
schlossen sind.
5. Die Digitalanzeige darf nur im ordnungsgemäß
eingebautem Zustand entsprechend dem
Kapitel “Technische Daten” betrieben werden.
1.3 Bestimmungsgemäßer Gebrauch
Die Digitalanzeige darf nur als Einbaugerät ein-
gesetzt werden. Der Einsatzbereich dieser
Anzeige liegt in industriellen Prozessen und
Steuerungen. In den Bereichen von Fertigungs-
straßen der Metall-, Holz-, Kunststoff-, Papier-,
las- und Textilindustrie u.ä. Überspannungen
an den Schraubklemmen der Digitalanzeige
müssen auf den Wert der Überspannungskate-
gorie II begrenzt sein. Wird die Digitalanzeige
zur Überwachung von Maschinen oder Ablauf-
prozessen eingesetzt, bei denen infolge eines
Ausfalls oder einer Fehlbedienung der Digitalan-
zeige eine Beschädigung der Maschine oder ein
Unfall des Bedienungsper-sonals möglich ist,
dann müssen Sie entsprechende Sicherheitsvor-
kehrungen treffen.
1.4 Beschreibung
• 5stellige Digitalanzeige mit Analogeingängen
• gut ablesbare, hell leuchtende 8 mm hohe
LED-Anzeige
• Anzeigebereich von -19999 bis 99 999 mit
Vornullenunterdrückung.
• Die Programmierung der Funktionen, bzw.
Betriebsparameter erfolgt über die beiden Ein-
stelltasten. Be die ner füh rung auf dem Display
während der Programmierroutine.
• Programmierbar sind:
Messbereich
Maximalwertanzeige ja/nein
Maximalwertrücksetzung ja/nein
Minimalwertanzeige ja/nein
Minimalwertrücksetzung ja/nein
Dezimalpunkt
Minimales Eingangssignal
Anzuzeigender Wert bei kleinstem Eingangs-
signal
Maximales Ein gangs si gnal
Anzuzeigender Wert bei höchstem Eingangs-
signal
2. Eingänge
LATCH (Anschluss 4)
Statischer Speichereingang für Anzeigestop. Bei
Ak ti vie rung (pnp) mit Eingangssignal 4 ... 30 V
DC wird der momentane Messwert in der Anzei-
ge festgehalten, bis dieser Eingang wieder frei-
gegeben, oder sein Si gnal pe gel unter 2 V DC
absinkt. Ermittlung von Minimal- und Ma xi mal -
wert läuft im Hintergrund weiter.
STROMEINGANG (Anschluss 5)
Analoger Strommesseingang mit Verpolungs-
schutz und Strombegrenzung auf max. 50 mA.
Die Signalleitung mit dem analogen +-Signal ist
hier anzuschließen.
Achtung: Zur Vermeidung von Störsignalen, die
von der Spannungsversorgung herrühren ist dieser
Eingang galvanisch getrennt. Für eine Messung ist
daher die negativere Signalleitung mit dem analo-
gen Be zugs mas sen ein gang zu verbinden.
Analog GND (Anschluss 6)
Analoger Bezugseingang
Soll keine galvanische Trennung zwischen Mess-
kreis und Versorgungsspannung notwendig sein,
so ist eine Verbindung zwischen Pin 2 oder 3
und diesem An schluss herzustellen.
!
- Technische Änderungen vorbehalten -

deutsch
deutsch
DA5-IU-C
Seite 3
SPANNUNGSEINGANG (Anschluss 7)
Analoger Spannungsmesseingang. Die Signallei-
tung mit dem analogen +-Signal ist hier anzu-
schließen. Bei Ver po lung erscheint im Display
„Err4“.
Achtung:
Zur Vermeidung von Störsignalen, die von der
Spannungsversorgung herrühren, ist dieser Ein-
gang galvanisch getrennt. Für eine Messung ist
daher die negativere Signalleitung mit dem ana-
logen Be zugs mas sen ein gang zu verbinden.
3. Einstellung der Betriebsparameter
3.1 Auswahl des angezeigten Wertes und
Rücksetzung von Maximal, bzw. Minimal-
wert
Durch Drücken der rechten Taste kann zwischen
der An zei ge des aktuellen Messwertes, des
Maximal- und des Minimalwertes umgeschaltet
werden.
Durch einmaliges Betätigen wird für 2 Sekunden
die aktuelle Funktion („Act“ , „Min“ oder „Max“)
angezeigt. Wird innerhalb dieser Zeit die rechte
Taste ein zweites mal gedrückt, so wird die aktu-
elle Funktion gewechselt und zur Bestätigung für
ca. 2 Sekunden „Act“, „Min“ oder „Max“ ange-
zeigt. Danach erfolgt die Anzeige des Wertes. Ist
„Min“ oder „Max“ angewählt, so kann dieser Wert
durch Betätigen der linken Taste gelöscht wer-
den. Ist weder die Maximal- noch die Mi ni mal -
wert spei che rung im Set-Up aktiviert, sind die
Tasten im Betrieb ohne Funktion.

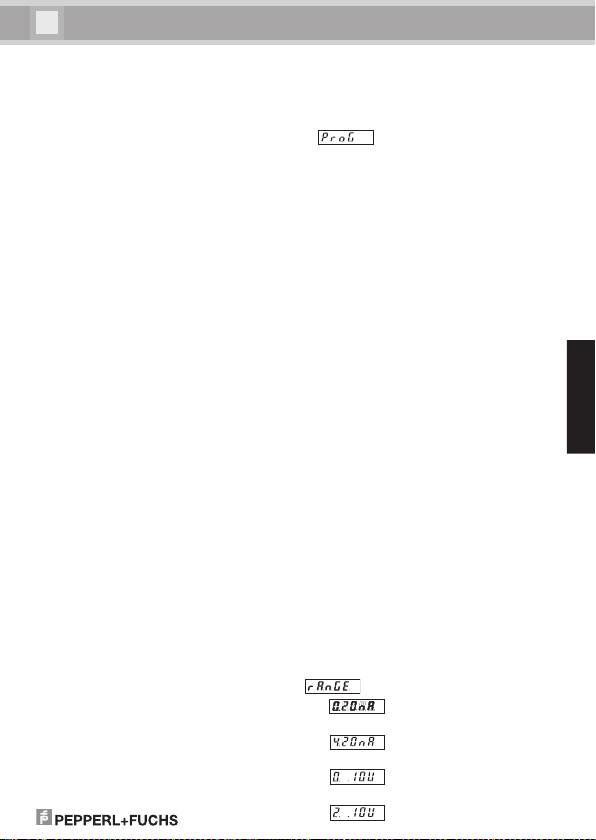

3.2 Einstellung der Geräteparameter
a. Beide Tasten auf der Vorderseite gedrückt hal-
ten und Span nungs ver sorgung einschalten.
b. Auf dem Display erscheint
c. Sobald die Tasten losgelassen werden er -
scheint im se künd li chen Wechsel der Menüti-
tel und die aktuelle Me nü punkt ein stel lung.
Nach Betätigen einer Taste wird nur noch die
Me nü punkt ein stel lung angezeigt.
d. Durch Drücken der rechten Taste wird die Me -
nü punkt ein stel lung jeweils um einen Wert wei -
ter ge schal tet.
Wenn Zahlenwerte eingegeben werden sollen
(z.B. bei der Faktoreinstellung), wird mit der lin-
ken Taste zunächst die Dekade an ge wählt und
dann mit der Rechten der Wert ein ge stellt.
e. Umschalten auf den nächsten Menüpunkt
durch gedrückt halten der linken Taste und
Betätigen der rechten Taste.
f. Der jeweils letzte Menütitel ”EndPro” er mög -
licht durch An wahl von ”Yes” das Verlassen
des Programmiermenüs und die Über nah me
(Spei che rung) der neuen Werte. Wird ”No” an -
ge wählt, beginnt die Programmierroutine von
vorne, wobei die zuletzt eingestellten Werte
zunächst erhalten bleiben. Diese können nun
nochmals verändert oder kon trol liert werden.

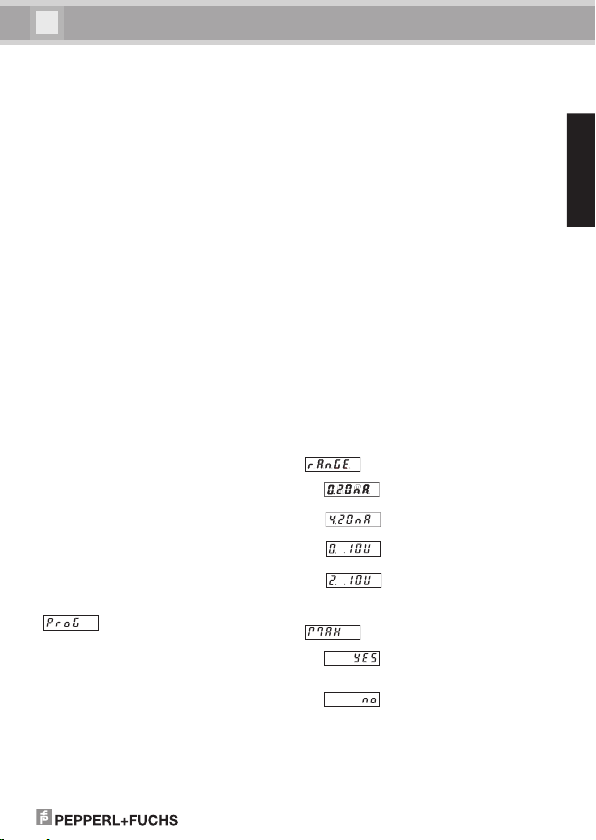

4. Programmierroutine
Nachfolgend sind die einstellbaren Parameter
des e rä tes aufgeführt, die in der unten ange-
gebenen Rei hen fol ge eingestellt werden können.
Nach einem Durchlauf der Routine ist somit das
erät vollständig pro gram miert.
Die jeweils obere Darstellung entspricht der
Werkseinstellung.
4.1 Eingangssignalbereich
4.2 Maximalwertanzeige
Maximalwert
wird an ge zeigt
Maximalwertanzeige wird
unterdrückt und nächster
Menütitel übersprungen
0..20 mA
4..20 mA
0..10 V
2..10 V

DA5-IU-C
Seite 4

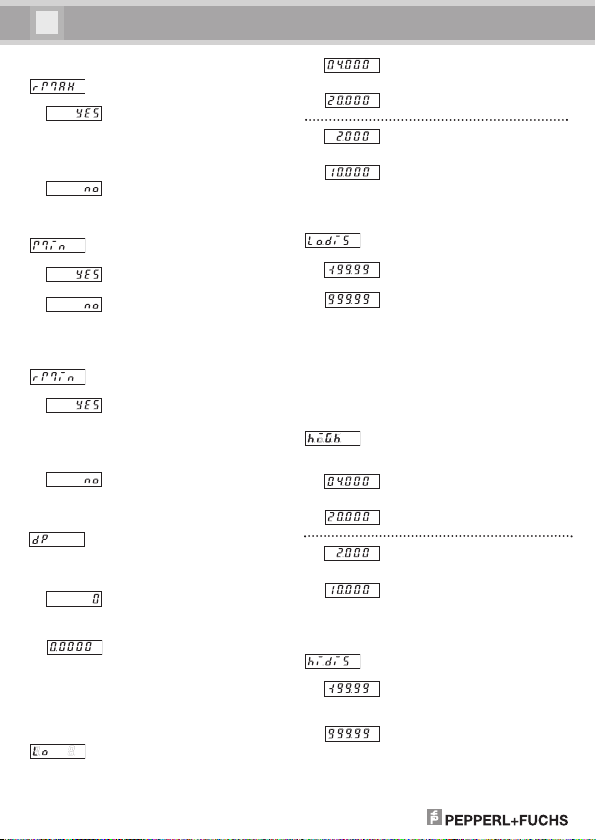

4.3 Maximalwertrücksetzung
Maximalwert kann mit roter
Taste zurückgesetzt werden
(aktueller Mess wert wird neuer
Maximalwert)
Maximalwert kann nicht zu rück -
ge setzt werden
4.4 Minimalwertanzeige
Minimalwert wird angezeigt
Minimalwertanzeige wird unter-
drückt und nächster Menütitel
übersprungen
4.5 Minimalwertrücksetzung
Minimalmalwert kann
mit roter Taste zurückgesetzt
werden (aktueller Mess wert
wird neuer Mi ni mal wert)
Minimalwert kann nicht zu rück -
ge setzt werden
4.6 Dezimalpunkteinstellung
Der Dezimalpunkt legt die
Anzahl der angezeigten Nach -
kom ma stel len fest.
0 keine Dezimalstelle
0.0 eine Dezimalstelle
0.00 zwei Dezimalstellen
0.000 drei Dezimalstellen
0.0000 vier Dezimalstellen
4.7 Minimales Eingangssignal (nur bei Mess-
bereich 4..20 mA oder 2..10 V)
Dieser Menüpunkt ermöglicht eine Einschränkung
des Anzeigebereichs. (siehe auch 4.9 und 9.4)
Unterschreitet das Ein gangs si -
gnal bei Messbe reich 4..20 mA
den hier eingestellten Wert wird
„lo“ angezeigt.
Unterschreitet das Ein gangs si -
gnal bei Messbe reich 2..10 V
den hier eingestellten Wert wird
„lo“ angezeigt.
a)
b)
4.8 Anzeigewert bei niedrigstem
Eingangssignal
Dem niedrigsten Ein gangs si -
gnal kann ein an zu zei gen der
Wert zwi schen -19999 und
99999 zugeordnet werden. Die
Einstellung des De zi mal punk -
tes wird be rück sich tigt.
Je nach eingestelltem
Messbe reich wird a)
oder b) durchlaufen
4.9 Maximales Eingangssignal (nur bei Mess-
bereich 4..20 mA oder 2..10 V)
Dieser Menüpunkt ermöglicht eine Einschränkung
des Anzeigebereichs. (siehe auch 4.7 und 9.4)
Je nach eingestelltem Messbe -
reich wird a) oder b) durchlaufen
Überschreitet das Ein gangs si -
gnal bei Messbe reich 4..20 mA
den hier eingestellten Wert wird
„hi“ angezeigt.
Überschreitet das Ein gangs si -
gnal bei Messbe reich 2..10 V
den hier eingestellten Wert wird
„hi“ angezeigt.
a)
b)

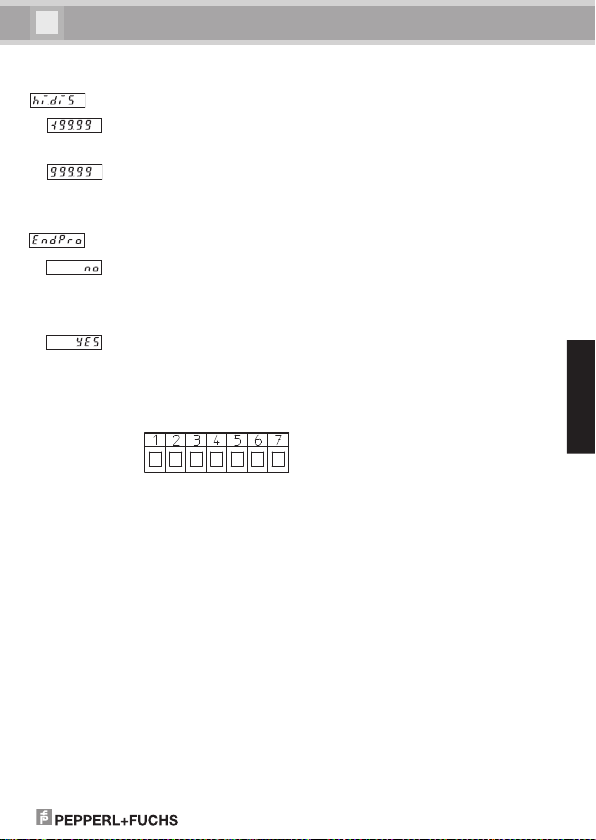

4.10 Anzeigewert bei höchstem Eingangssignal
Dem höchsten Eingangs-signal
kann ein anzuzeigender Wert
zwischen -19999 und 99999
zu-geordnet werden. Die Ein-
stellung des Dezimalpunktes
wird berücksichtigt.

deutsch
deutsch
DA5-IU-C
Seite 5

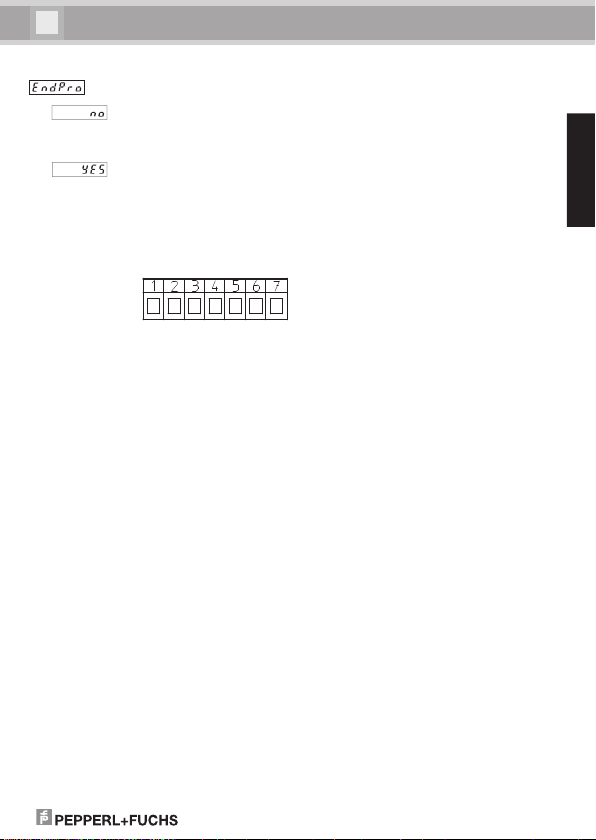

4.11 Ende der Programmierung
Programmierroutine wird noch
einmal durchlaufen. Bisher ein-
gestellte Werte können über-
prüft und ge än dert werden.
Programmierroutine wird been-
det und alle einigestellten
Werte werden als neue Para-
meter über-nommen. Das
erät ist anschließend
betriebsbereit.
5. Anschlussbelegung
1 10 – 30 VDC
2 ND
3 ND
4 LATCH
5 0 (4) – 20 mA DC
6 Analog ND
7 0 (2) – 10 V DC
6. Technische Daten
Anzeige: 5-stellige rote 7-Segment
LED-Anzeige, 8 mm hohe Zif-
fern
Messbereiche: 0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Auflösung: 14 Bit
Genauigkeit: < 0,1% ± 1 Digit über den
gesamten Messbereich bei
20°C Umgebungstemperatur
Nullabgleich: automatisch
Temperaturdrift: < 70ppm/K
Messgeschwindigkeit:
0,5 Messungen/sec ...
2 Messungen/sec
Strommessung:
Spannungsabfall
max. 2,0 V bei 20 mA
Max. Strom: 50 mA
Spannungsmessung:
Eingangswiderstand >1 M⍀
Max. Spannung 30 V
Netzbrummunterdrückung:
digitale Filterung 50 Hz
Spannungsversorgung:
10 .. 30 V DC, galvanisch
getrennt
Stromaufnahme: max. 50 mA
Umgebungstemperatur:
-10°C ... +50°C
Lagertemperatur: -25°C ... +70°C
Datensicherung: EEPROM 1 Mio.
Speicherzyklen
oder 10 Jahre
Gewicht: ca. 50 g
Schutzart: IP 65 (von vorne)
EMV:
Störaussendung: EN 55011 Klasse B
Störfestigkeit: EN 61000-6-2
Reinigung:
Die Frontseite des erätes darf nur mit einem
weichen, mit Wasser angefeuchteten Tuch gerei-
nigt werden.
Fehlermeldungen:
Err 0* Fehler/Defekt im A/D-Teil
Err 3* Fehler/Defekt beim
EEPROM
Err 4** Analoges Eingangssignal
überschreitet den gültigen
Messbereich
Err 5* Fehler/Defekt beim
EEPROM. erät nicht abge-
glichen
* Bitte erät zur Überprüfung einschicken
** Eingangssignal und Programmierung
überprüfen
7. Lieferumfang:
– Digitalanzeige
– Spannbügel
– Frontrahmen für Schraubbefestigung
Einbauquerschnitt 50x25 mm
– Frontrahmen für Spannbügelbefestigung
Einbauquerschnitt 50x25 mm
– Dichtung
– 1 Blatt selbstklebende Symbole

DA5-IU-C
Seite 6

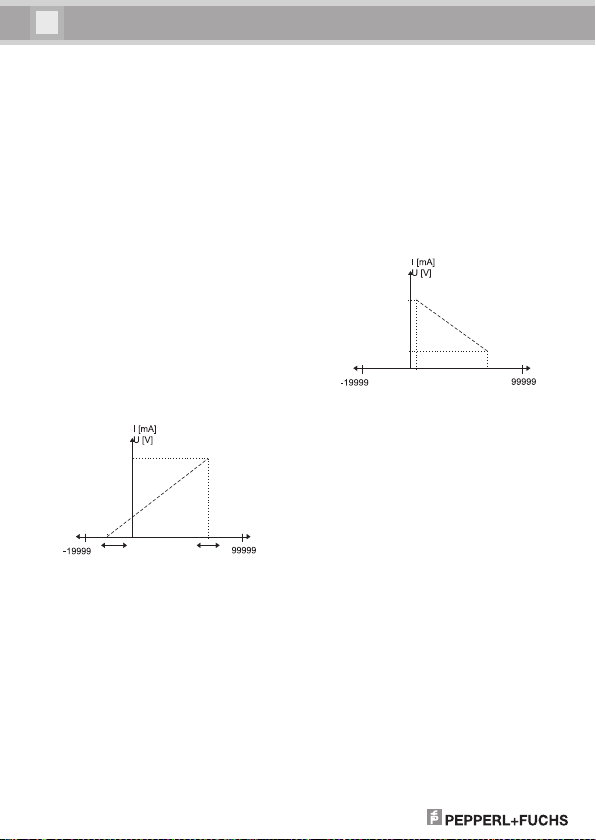

8.4 Füllstandsmessung mit Grenzwertanzeige
In einem dritten Fall soll wiederum die vorhan-
dene Menge angezeigt werden, wobei der
Behälter 10 m3Volumen besitzt, aber maximal
8 m3eingefüllt wer den sollen, weiterhin soll der
Inhalt nicht unter 1 m3absinken. Somit soll bei
Werten > 8 m3„hi“ und bei Werten < 1 m3„lo“
angezeigt werden.
Als Messbereich wird 4..20 mA ausgewählt.
Dem kleinsten Eingangswert wird der Anzeige-
wert 0, dem größten Eingangswert wird 10
zugeordnet. Zusätzlich wird nun im Menüpunkt
„Minimales Ein gangs si gnal“ der Meßwert einge-
stellt, der einem Inhalt von 1 m3entspricht, z.B.
5,6 mA und im Me nü punkt „Maximales Ein-
gangssignal“ der Messwert eingestellt, der dem
Inhalt 8 m3, z.B. 16,8 mA ent spricht. Somit wird
bei Eingangswerten > 16,8 mA „hi“ und < 5,6
mA „lo“ angezeigt.

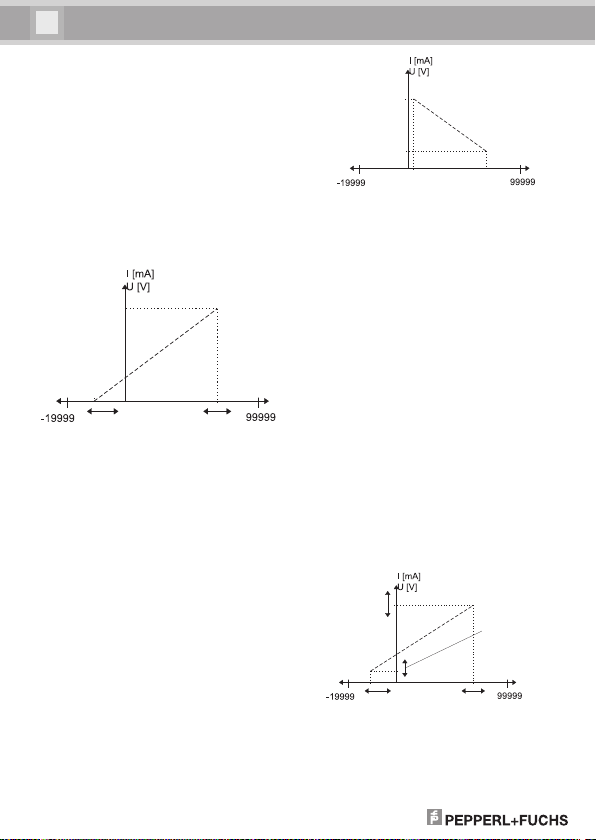

8. Beispiele:
8.1 Temperaturmessung
Ein Temperatursensor mit linearer Charakteristik
(unlinearen Sensoren sind Li nea ri sier glie der vor -
zu schal ten) liefert bei -10 °C 0 V und bei 80 °C
10 V.
Als Messbereich wird 0..10 V gewählt.
0 V ist der kleinstmögliche Messwert. Diesem
Mess wert kann nun der Anzeigewert -10 zuge-
ordnet wer den, entsprechend ist 10 V der größte
Messwert. Die sem wird der Anzeigewert 80
zugeordnet. Die An zei ge ist nun auf den Sensor
abgestimmt und kann die je wei li gen Zwischen-
werte anzeigen.
8.2 Füllstandsmessung
Ein Füllstandssensor mit linearer Charakteristik
(unlinearen Sensoren sind Linearisierglieder vor -
zu schal ten) liefert bei leerem Behälter 5 mA und
bei vollem 19 mA. Es soll bei vollem Behälter
10 m3und bei leerem Behälter 0 m3angezeigt
werden. Als Messbereich wird 4..20 mA gewählt.
5 mA ist der kleinstmögliche Messwert. Diesem
Mess wert kann nun der Anzeigewert 0 zugeord-
net werden, entsprechend ist 19 mA der größte
Meß wert. Diesem wird der Anzeigewert 10 zuge-
ordnet. Die Anzeige ist nun auf den Sensor
abgestimmt und kann die jeweiligen Zwischen-
werte anzeigen.
8.3 Entnommene Menge
Es soll statt der Füllmenge, die entnommene
Men ge angezeigt werden. Als Messbereich wird
wiederum 4..20 mA gewählt. Dem kleinsten
Messwert von 5 mA wird nun ein Anzeigewert
von 10 und dem größten Messwert von 19 mA
ein Anzeigewert von 0 zugeordnet.

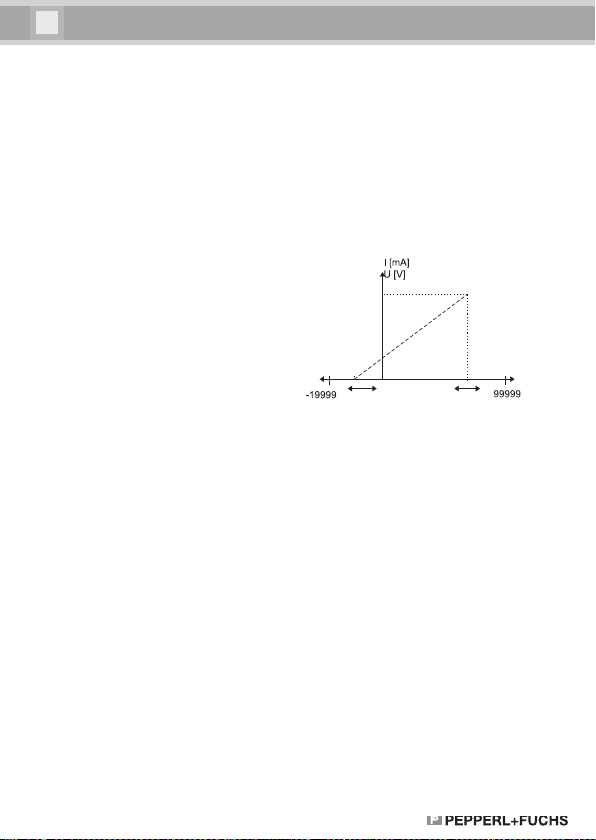

Minimale Eingangs-
spannung, bzw.
minimaler Ein-
gangsstrom in ner -
halb des Eingangs-
spannungsbereichs,
bzw. Eingangs-
strom-bereichs frei
verschiebbar.
Maximale Ein-
gansspannung,
bzw. ma xi ma ler
Eingangsstrom
in ner halb des
Eingangsspan-
nungsbereichs,
bzw. Eingangs-
strom-bereichs
frei ver schieb bar.
Anzeigewert innerhalb des
Anzeigebereichs frei ver-
schiebbar
Anzeigewert innerhalb des
Anzeigebereichs frei ver-
schiebbar

DA5-IU-C
Seite 7
Schalttafelausschnitt:
22,2+0,3 x 45+0,6 mm
Einbaurahmen
Senkung Af3, DIN 74
1
10. Abmessungen
22,2 +0.3
45 +0,6
deutsch

Digital Display with Analogue Inputs
DA5-IU-C
SENSING YOUR NEEDS
FABRIKAUTOMATION

english
DA5-IU-C
Seite 2
Operating instructions
Digital display with analogue inputs
Type DA5-IU-C
1.1 Safety instructions and warnings
Only use this display
– in a way according to its intended
purpose
– if its technical condition is perfect
– adhering to the operating
instructions and the general
safety instructions.
1.2 General safety instructions
1. Before carrying out any installation or mainte-
nance work, make sure that the power supply
of the digital display is switched off.
2. Only use this digital display in a way according
to its intended purpose: If its technical condi-
tion is perfect.Adhering to the operating in -
structions and the general safety instructions.
3. Adhere to country or user specific regulations.
4. The digital display is not intended for use in
areas with risks of explosion and in the
branches excluded by the standard EN 61010
Part 1.
5. The digital display should only operate if it has
been correctly mounted in a panel, in accor-
dance with the chapter “Technical features”.
1.3 Use according to the intended purpose
The digital display may be used only as a panel-
mounted device. Applications of this product may
be found in industrial processes and controls, in
manufacturing lines for the metal, wood, plastics,
paper, glass, textile and other processing indus-
tries.
Over-voltages at the terminals of the digital dis-
play must be kept within the limits in Category II
If the digital display is used to monitor machines
or processes in which, in case of a failure of the
device or an error made by the operator, there
might be risks of damaging the machine or caus-
ing accidents to the operators, it is your responsi-
bility to take appropriate safety measures.
1.4 Description
• 5digit digital display with analogue inputs
• LED-Display with 8 mm high characters and
very high luminosity
• Display range -19999..99999 with leading zero
blanking
• Programming of functions and operating
parameters via the two setting keys. During
programming the display guides the user with
text prompts.
• Programmable features:
Range
Max. value display yes/no
Max. value reset yes/no
Min. value display yes/no
Min. value reset yes/no
Decimal point
Min. input signal
Displayed value at min. input signal
Max. input signal
Displayed value at max. input signal
2. Inputs
LATCH (Connect 4)
Static input freezing the displayed value.
If this input (pnp) is supplied with
4 ... 30 V DC the actual value is frozen until the
input is released or the signal level gets below 2
V DC. The calculating of max. and min. value is
not af fec ted.
CURRENT INPUT (Terminal 5)
Analogue current input with reverse connection
pro tec tion and current limitation to max. 50 mA.
Connect the signal line with the analogue + sig-
nal with this input.
Caution: To prevent interfering signals caused
by the supply voltage, this input is isolated from
the supply voltage. Thus, for the measurement,
connect the signal line with the most negative
signal to the analogue reference input.
VOLTAGE INPUT
(Terminal 7)
Analogue voltage input. Connect the signal line
with the analogue + signal with this input. In case
of reverse connection, the display shows „Err4“.
!

DA5-IU-C
Seite 3
4.5 Min. value reset
Min. value can be reset by
pressing the red button. (Cur -
rent value becomes new min.
value)
Min. value cannot be reset.
ANLOGUE GND
(Terminal 6)
If no isolation between measuring circuit and
supply voltage is necessary, connect terminal 2
or 3 to this input.
3. Setting of the operating parameters
3.1 Selecting the displayed value and reset-
ting the maximum or minimum value
Pressing the right key allows switching the dis-
play can be switched between the current, min.,
or max. measured value.
Pressing the right key once displays the current
function („Act“, „Min“ or „Max“) for 2 seconds. If
within this period the right key is pressed again,
the current function is changed. The display
shows the new current function for two seconds.
Afterwards the corresponding value is displayed.
If „Min“ or „Max“ is the current function, the value
can be reset by pressing the left key. If neither
storing of min. nor max. value is activated in set
up, both keys are out of function.
3.2 Setting the device parameters
a. Hold down both keys on front panel and
switch on the supply voltage.
b. The display shows
c. After releasing the keys the display alternates
between menu title and corresponding menu
setting at a frequency of 1 Hz. After any key is
pressed, only the menu setting is displayed.
d. Pressing the right key will switch the menu
setting to the following value.
If numerical values are to be set (e.g. factor
setting), the left key allows selecting the
decade and the right key sets the value.
e. Hold down the left key and press the right key
to switch to the next menu item.
f. The last menu item, “EndPro”, allows exiting
the programming routine by selecting “Yes”;
the new values will be stored. If „No“ is select-
ed, the programming routine will be passed
through once again. The last set values
remain maintained, allowing to check or modi-
fy them once more.
4. Programming routine
The programmable device parameters are shown
in succession. After one pass, the device is fully
programmed.
In each case the first item shown is the factory
preset.
4.1 Input signal range
0..20 mA
4..20 mA
0..10 V
2..10 V
4.2 Max. value display
Max. value can be dis play ed
Max. value will not be dis play -
ed, next menu item is skipped
4.3 Max. value reset
Max. value can be reset by
pressing the red button. (Cur -
rent value becomes new max.
value)
Max. value cannot be reset.
4.4 Min. value display
Min. value can be displayed
Min. value will not be dis play ed,
next menu item is skip ped
- Subject to change without prior notice -

english
DA5-IU-C
Seite 4
4.6 Decimal point
The decimal point indicates the
num ber of decimal places.
0 no decimal place
0.0 one decimal place
0.00 two decimal places
0.000 three decimal places
0.0000 four decimal places
4.7 Min. input signal (only if input
signal range is 4..20 mA or 2..10 V)
This menu item allows a limitation of the display
range (refer to 4.9 and 9.4)
a) or b) is selected depending
on the chosen input range
If, with the input range 4..20
mA, the input signal level be co -
mes smaller than this value, the
display shows „lo“.
If, with the input range 2..10 V,
the input signal level be co mes
smaller than this value, the dis-
play shows „lo“.
a)
b)
4.8 Displayed value at min. input signal
A corresponding display value
between -19999 and 99999 can
be as si gned to the lowest input
signal. The decimal point posi-
tion is considered.
4.9 Max. input signal (only if input
signal range is 4..20 mA or 2..10 V)
This menu title allows a limitation of the display
range (refrt to 4.7 and 9.4)
a) or b) is selected depending
on the chosen input range
If, with the input range 4..20
mA, the input signal level
exceeds this value, the display
shows „hi“.
a)
4.10 Displayed value at max. input signal
A corresponding display value
between -19999 and 99999 can
be as si gned to the highest
input signal. The decimal point
po si ti on is considered.
5. Connections
1 10 – 30 VDC
2 ND
3 ND
4 LATCH
5 0 (4) – 20 mA
6 Analogue ND
7 0 (2) –10 V DC
6. Technical data
Display: 5-digit 7-segment red
LED-Display,
8 mm high characters
Range of input signals
0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Resolution: 14 bits
Linearity: < 0.1% ± 1 digit at an ambi-
ent temperature of 20 °C
Zero adjustment: automatic
Temperature drift:
<70ppm/K
4.11 End of programming
Programming routine will be
passed through once again. All
parameters can be checked.
Programming routine will be left
and the new pa ra me ters will be
stored. Af ter wards the device is
ready to use.
If, with the input range 2..10 V,
the input signal level exceeds
this value, the display shows
„hi“.
b)

DA5-IU-C
Seite 5
8. Examples:
8.1 Temperature measurement
A temperature sensor with linear characteristic
(non-linear sensors, e.g. thermocouples have to
be linearised) supplies 0 V at -10 °C and 10 V at
80 °C.
0..10 V is chosen as input range.
Assign -10 as „displayed value at min. input sig-
nal“ to the lo west input level (0 V) and 80 as
„displayed value at max. input signal“ (10V). The
device is now tuned to the sensor, intermediate
measurement values and their corresponding
display values can be calculated.
8.2 Level measurement
A level sensor with linear characteristic (non-lin-
ear sen sors ha ve to be li nea ri sed) supplies 19
mA at full tank and 5 mA at empty tank. If the
tank is filled up, 10 m3should be displayed and
if the tank is empty 0 m3should be displayed.
4..20 mA is chosen as input range.
Assign 0 as „displayed value at min. input sig-
nal“ to the lo west input level (5 mA)
and 10 as „displayed value at max. input signal“
(19 mA). The device is now tu ned to the sensor,
intermediate measurement values and their cor-
responding display values can be calculated.
Displayed value can be
freely adjusted to the input
value inside the display
range.
Measuring rate: 0.5 Measurement/sec
2 Measurements/sec
Current measurement:
Voltage drop:
max. 2.0 V at 20 mA
Current limitation: 50 mA
Voltage measurement:
Input resistance: >1 M⍀
Max. voltage: 30 V
Elimination of power line hum:
digital filter at 50 Hz
Supply voltage: 10...30 VDC,
galvanically isolated
Current consumption:
max. 50 mA
Ambient temperature:
-10°C ... +50°C
Storage temperature:
-25°C ... +70°C
Data retention: via EEPROM 1 Million of
memory cycles or 10 years
Weight: approximately 50 g
Protection: IP 65 (front)
EMC:
Noise emission: EN 55 011 Class B
Noise immunity: EN 61 000-6-2
Cleaning:
The front of the unit is only to be cleaned with a
soft wet (water!) cloth.
Error messages:
Err 0* A/D section error/defect
Err 3* EEPROM error/defect
Err 4** Analogue input exceeds the
measuring range
Err 5* EEPROM error/defect. Device
not calibrated
* Please send the device back for checking
** Please check input signal and programming
7. Delivery includes:
- Digital display with analogue inputs
- Panel mounting clip
- Bezel for screw mount, panel cut-out
50x25 mm
- Bezel for clip mount, panel cut-out 50x25 mm
- Sealing
- Tack dry symbols

english
DA5-IU-C
Seite 6
Seite 6
8.3 Drawn quantity
Instead of the level, the drawn quantity should be
displayed.
Again 4..20 mA is chosen as input range. Assign
10 as „displayed value at min.
input signal“ to the lo west input level (5 mA) and
0 as „displayed value at max. input signal“
(19 mA).
8.4 Level measurement with limited
display range
A third example is level measurement with limit-
ed display range, that means a tank with 10 m3
have to be filled up at best to 8 m3and its level
should not decrease below 1 m3. At values
> 8 m3the dis play is to show „hi“ and at values
< 1 m3the display is to show „lo“. 4..20 mA is
chosen as input range.
Assign 0 as „displayed value at min. input signal“
to the lo west input level and 10 as „displayed va -
lue at max. input signal“to the highest input level.
Additionally, program for menu item „min. input
signal“, the value of which cor re sponds to the
1m
3level, e.g. 5.6 mA. Do the same for menu
item „max. input signal“ with the va lue which cor -
re sponds to the 8 m3level, e.g. 16.8 mA.
At input levels > 16.8 mA „hi“ will be displayed
and at input levels < 5.6 mA „lo“.
Min. input voltage
or min. input cur-
rent can be shift-
ed inside the
input voltage
range or the
input current
range
Max. input
voltage or
max. input
current can
be shifted
inside the
input voltage
range or the
input current
range
Displayed value can be freely
adjusted to the input value
inside the display range.

DA5-IU-C
Seite 7
Front panel cut-out:
22,2+0,3 x 45+0,6 mm
Bezel
Countersinking Af3, DIN 74
1
10. DImensions
22,2 +0.3
45 +0,6

L’afficheur Digital à entrées
Analogiques
DA5-IU-C
SENSING YOUR NEEDS
FABRIKAUTOMATION

DA5-IU-C
Seite 2
- Sous réserve de modifications -
Notice de mise en service de l’afficheur di gi tal à
entrées analogiques
Type DA5-IU-C
1.1 Instructions de sécurité et avertissements
N’utiliser ces afficheurs que
– de manière conforme à leur
destination
– s’ils sont techniquement en
parfait état
– en respectant les instructions
d’utilisation et les instructions
générales de sécurité.
1.2 Onstructions générales de sécurité
1. Avant tout travail d’installation ou de mainte-
nance, s’assurer que l’alimentation de l’affi-
cheur digital est coupée.
2. N’utiliser cet afficheur que de manière confor-
me à sa destination:
Il doit être techniquement en parfait état.
Respecter les instructions d’utilisation et les
instructions générales de sécurité.
3. Tenir compte des réglementations spécifiques
au pays et à l’utilisateur.
4. L’afficheur digital ne convient pas pour des
zones présentant des risques d’explosion, ni
dans les domaines d’utilisation exclus par la
norme EN 61010 Partie 1.
5. L’afficheur digital ne doit être utilisé que s’il a
été encastré dans les règles de l’art, confor-
mément au chapitre “Caractéristiques tech-
niques”.
1.3 Utilisation conforme
L’afficheur digital ne peut être utilisé qu’en tant
qu’appareil encastré. Ce produit trouve son appli-
cation dans les process industriels et les com-
mandes, dans le domaine des chaînes de fabri-
cation des industries du métal, du bois, des
matières plastiques, du papier, du verre, du texti-
le, etc. Les surtensions aux bornes de l’afficheur
digital doivent être limitées aux valeurs de la
catégorie de surtension II.
Si l’afficheur digital est mis en oeuvre pour la
surveillance de machines ou de process où, en
cas de panne ou d’une erreur de manipulation
de l’appareil, peuvent apparaître des risques de
dommages à la machine ou d’accidents pour les
opérateurs, il vous appartient de prendre les
mesures de sécurité appropriées.
1.4 Description
• Affichage digital à 5 chiffres avec
entrées analogiques
• Affichage par LED hauteur 8 mm à
haute luminosité pour une lecture aisée.
• Plage d’affichage de -19999 à 99 999
avec suppression des zéros de tête
• Programmation des paramètres de
fonctionnement à l’aide des deux
boutons-poussoirs. L’affichage indique
en abrégé les différents paramètres.
• Peuvent être programmés :
La plage de mesure
L’affichage de la valeur maximum oui/non
La réinitialisation de la valeur maximum
oui/non
L’affichage de la valeur minimum oui/non
La réinitialisation de la valeur minimum
oui/non
Le point décimal
Le signal d’entrée minimum
La valeur à afficher dans le cas du signal
d’entrée le plus petit
Le signal d’entrée maximum
La valeur à afficher dans le cas du signal
d’entrée le plus grand
2. Entrées
LATCH (Borne 4)
Entrée statique de blocage d’affichage. Lors de
son ac ti va tion (pnp) par un signal de niveau 4 à
30 V DC, la valeur de mesure instantanée est
figée jusqu’à ce que cette entrée soit libérée ou
que le niveau du signal des cen de en-dessous
de 2 V DC. La détermination des valeurs mini-
mum et maximum continue en arrière-plan.
ENTREE EN COURANT
(Borne 5)
Entrée analogique de mesure de courant avec
pro tec tion contre l’inversion de
polarité et li mi ta tion du courant à 50 mA maxi-
mum. Connecter ici le conducteur du si gnal ana -
lo gi que +.
Attention : Cette entrée est isolée élec tri que -
ment afin d’éviter les signaux parasites véhiculés
!

français
DA5-IU-C
Seite 3
par la tension d’ali men ta tion. Il faut donc relier,
pour la mesure, le con duc teur du signal le plus
négatif à l’entrée de masse ana lo gi que de ré fé -
ren ce.
Analogique GND
(Borne 6)
Entrée de référence analogique
Dans le cas où il n’y a pas lieu d’avoir une iso la -
tion gal va ni que entre la boucle de mesure et la
tension d’ali men ta tion, effectuer un pont entre la
borne 2 ou 3 et cette entrée.
ENTREE EN TENSION
(Borne 7)
Entrée analogique de mesure de tension. Con -
nec ter ici le conducteur du signal analogique +.
Dans le cas d’une er reur de branchement, le
message “Err4” est affiché.
Attention: Cette entrée est isolée élec tri que -
ment afin d’éviter les signaux parasites vé hi cu lés
par la ten sion d’ali men ta tion. Il faut donc relier,
pour la me su re, le con duc teur du signal le plus
négatif à l’entrée de masse ana lo gi que de réfé-
rence.
3. Réglage des paramètres de
fonctionnement
3.1 Sélection de la valeur affichée et réinitiali-
saion des valeurs maximum et minimum
Le bouton-poussoir de droite permet la commu-
tation en tre l’affichage des valeurs de la mesure
instantanée, de la mesure maximum et de la
mesure minimum.
Une impulsion sur ce bouton fait apparaître pour
une du rée de deux secondes la fonction active
(“Act”, “Min” ou “Max”). Si, dans ces deux
secondes, le bou ton de droite est pressé encore
une fois, la fonction active est modifiée. Cette
modification est confirmée par l’affichage de
“Act”, “Min” ou “Max” pendant 2 secondes. Ensui-
te l’ap pa reil affiche la valeur. Si “Min” ou “Max”
est sé lec tion né, cette valeur peut être effacée à
l’aide du bouton-poussoir de gauche. Si ni l’en re -
gis tre ment de la valeur maximum, ni celui de la
valeur minimum ne sont ac ti vés, les touches ne
sont pas actives lorsque l’appareil est en fonc-
tion.
3.2 Réglage des paramètres de
l’appareil
a. Presser les deux boutons-poussoirs de la
face avant et mettre l’appareil sous tension.
b. Sur l’affichage apparaît le message :
c. Dès relâchement des boutons-poussoirs
apparaît, par périodes d’une seconde, le titre
du paramètre du menu et sa programmation
actuelle.Presser un bouton-poussoir pour n’af-
ficher à l’écran que le réglage du paramètre
du menu.
d. Une impulsion sur le bouton-poussoir de
droite permet de passer à la valeur suivante
du paramètre en cours de réglage.
Pour introduire des valeurs numériques (par
exemple lors du réglage du facteur d’échelle),
sélectionner d’abord la décade à l’aide du
bouton-poussoir de gauche, puis la valeur de
celle-ci à l’aide du bouton de droite.
e. Passer au paramètre suivant du menu en
maintenant le bouton-poussoir de gauche
pressé et en actionnant celui de droite.
f. Le dernier paramètre de chaque menu de
réglage, ”EndPro”, permet, en sélectionnant
”Yes”, de quitter le menu de programmation
et de prendre en compte (sauvegarder) les
nouvelles valeurs. Si ”No” est sélectionné, la
programmation recommence depuis le début,
en conservant les dernières valeurs
introduites. Il est alors possible de les vérifier
ou de les modifier à nouveau.
4. Mode de programmation
Les paramètres réglables sont indiqués ci-des-
sous, dans l’ordre de leur apparition sur l’afficha-
ge. L’appareil est donc entièrement programmé
après un cycle de pro gram ma tion.
La représentation supérieure de l’affichage cor-
respond toujours au réglage effectué en usine.
4.1 Plage du signal d’entrée
de 0 à 20 mA
de 4 à 20 mA
de 0 à 10 V
de 2 à 10 V

DA5-IU-C
Seite 4
En fonction de la plage de
mesure sélectionnée, la procé-
dure a) ou b) est effectuée
Si le signal d’en trée est in fé rieur,
dans la plage de mesure de 4 à
20 mA, à la valeur définie ici, le
mes sa ge “lo” est affiché.
Si le signal d’en trée est in fé -
rieur, dans la plage de mesure
de 2 à 10 V, à la valeur définie
ici, le mes sa ge “lo” est affiché.
a)
b)
4.3 Redéfinition de la valeur maximum
La valeur maximum peut être
redéfinie à l’aide du bouton-
poussoir rouge (la valeur ins-
tantanée devient la nouvelle
valeur maxi mum).
La valeur maximum ne peut
pas être redéfinie.
4.4 Affichage de la valeur minimum
La valeur minimum est af fi chée
La valeur minimum n’est pas
affichée et le pa ra mè tre suivant
est ignoré.
4.5 Redéfinition de la valeur minimum
La valeur minimum peut être
redéfinie à l’aide du bou ton-
poussoir rouge (la valeur ins-
tantanée devient la nou vel le
valeur mi ni mum).
La valeur minimum ne peut pas
être redéfinie.
4.6 Réglage du point décimal
Le point décimal détermine le
nom bre de décimales affichées.
0 pas de décimale
0.0 une décimale
0.00 deux décimales
0.000 trois décimales
0.0000 quatre décimales
4.7 Signal d’entrée minimum
(uniquement dans la pla ge de mesure de
4 à 20 mA ou de 2 à 10 V)
Ce paramètre permet une limitation de la plage
d’af fi cha ge (voir également 4.9 et 9.4).
4.8 Valeur affichée dans le cas du
signal d’entrée le plus bas
Une valeur entre -19999 et
99999 peut être affichée lors
de la détection du signal d’en -
trée le plus bas. La pro gram -
ma tion du point dé ci mal est
respectée.
4.2 Affichage de la valeur maximum
La valeur maximum est af fi -
chée
La valeur maximum n’est pas
affichée et le pa ra mè tre suivant
est ignoré.
4.9 Signal d’entrée maximum
(uniquement dans la plage de mesure de
4 à 20 mA ou de 2 à 10 V)
Ce paramètre permet une limitation de la plage
d’af fi cha ge (voir également 4.7 et 9.4).
En fonction de la plage de
mesure sélectionnée, la procé-
dure a) ou b) est effectuée
Si le signal d’entrée est su pé -
rieur, dans la plage de mesure
de 4 à 20 mA, à la valeur défi-
nie ici, le mes sa ge “ hi ” est
affiché.
Si le signal d’entrée est su pé -
rieur, dans la plage de mesure
de 2 à 10 V, à la valeur définie
ici, le mes sa ge “hi” est affiché.
a)
b)

français
DA5-IU-C
Seite 5
4.10 Valeur affichée dans le cas du
signal d’entrée le plus haut
Une valeur entre -19999 et
99999 peut être affichée lors
de la détection du signal d’en -
trée le plus haut. La pro gram -
ma tion du point dé ci mal est
res pec tée.
4.11 Fin de la programmation
La programmation est exécutée
encore une fois. Les valeurs
introduites peuvent être véri-
fiées et modifiées.
La programmation est terminée
et les valeurs introduites sont
prises en compte comme nou-
veaux paramètres. L’appareil
est alors prêt à fonctionner.
5. Raccordement
1 10 – 30 V DC
2 ND
3 ND
4 LATCH
5 0 (4) – 20 mA DC
6 Analog ND
7 0 (2) – 10 V DC
6. Caractéristiques techniques
Affichage : 5 chiffres - LED à 7
segments, hauteur 8 mm
Plages de mesure :
0 .. 10 V DC
2 .. 10 V DC
0 .. 20 mA DC
4 .. 20 mA DC
Résolution : 14 bits
Précision : < 0,1% ± 1 chiffre à une
température am bian te de
20°C
Ajustement du zéro :
automatique
Dérive due à la température :
<70 ppm/K
Vitesse de mesure :
0,5 ... 2 mesures/sec
Mesure en courant :
Chute de tension 2,0 V DC
maximum à 20 mA
Courant max.: 50 mA
Mesure en tension :
Résistance d’entrée >1 M⍀
Tension d’entrée maximum: 30 V
Suppression du ronflement du secteur :
Filtrage numérique 50 Hz
Tension d’alimentation :
10 .. 30 V DC,
isolation galvanique
Consommation : max. 50 mA
Température ambiante :
-10°C ... +50°C
Température de stockage :
-25°C ... +70°C
Mémorisation des paramètres :
EEPROM (106 cycles
d’enregistrement ou 10 ans)
Poids : 50 g environ
Indice de protection :
IP 65 (par l’avant)
EMC :
Emissions parasites: EN 55 011 Class B
Résistance aux parasites: EN 61 000-6-2
Nettoyage :
Les faces avant des appareils ne doivent être
nettoyées qu’avec un chiffon doux humide.
Messages d'erreur :
Err 0* Erreur dans partie A/D
Err 3* Erreur dans l’EEPROM
Err 4** Le signal d'entrée
analogique excède la
plage de mesure valide
Err 5* Erreur dans l’EEPROM.
Appareil non calibré
* Merci de nous envoyer l’appareil pour
vérification.
** Vérifiez le signal d'entrée et la
programmation.

DA5-IU-C
Seite 6
7. La livraison comprend
– Afficheur digital
– Etrier
– Cadre pour montage par vis, découpe d’en-
castrement 50 x 25 mm
– Cadre pour montage par étrier, découpe d’en-
castrement 50 x 25 mm
– Joint
– 1 feuille de symboles autocollants
8. Exemples
8.1 Mesure de température
Un capteur de température à caractéristiques li -
néai res (dans le cas de capteurs non linéaires, il
faut intercaler des éléments de li néa ri sa tion)
délivre 0 V à 0°C et 10 V à 80°C. La plage de
mesure sé lec tion née sera celle de 0 à 10 V. 0 V
est la valeur la plus petite à mesurer. Il faut at tri -
buer la valeur d’affichage -10 à cette valeur. De
même, la valeur la plus grande à me su rer est 10
V, à laquelle sera attribuée la valeur d’af fi cha ge
80. L’affichage est maintenant réglé en fonc tion
du capteur, et peut af fi cher toutes les va leurs
intermédiaires.
8.2 Indication de niveau
Un capteur de niveau à caractéristiques
linéaires (dans le cas de capteurs non linéaires
il faut in ter ca ler des élé ments de linéarisation)
délivre 5 mA si le réservoir est vide et 19 mA
s’il est plein. Il doit afficher 10 m3si le réservoir
est plein et 0 m3s’il est vide. La plage de me su -
re sélectionnée sera celle de 4 à 20 mA.
5 mA est la valeur la plus petite à mesurer. Il
faut attribuer la valeur d’affichage 0 à cet te
valeur. De même, la valeur la plus grande à
mesurer est 19 mA, à laquelle sera attribuée la
Les valeurs affichées peuvent
être déplacées librement dans
la plage d’affichage
valeur d’af fi cha ge 10. L’affichage est maintenant
réglé en fonction du capteur, et peut afficher
toutes les va leurs in ter mé diai res.
8.3 uantité prélevée
Au lieu d’afficher la quantité restante, il faut affi-
cher la quantité prélevée. La plage de mesure
sélectionnée sera de nouveau celle de 4 à 20
mA. La plus petite valeur mesurée, 5 mA, se
verra at tri buer la valeur affichée 10, alors que la
valeur af fi chée 0 sera attribuée à la plus grande
valeur me su rée, 19 mA.
Table of contents
Languages:
Other Pepperl+Fuchs Industrial Monitor manuals
