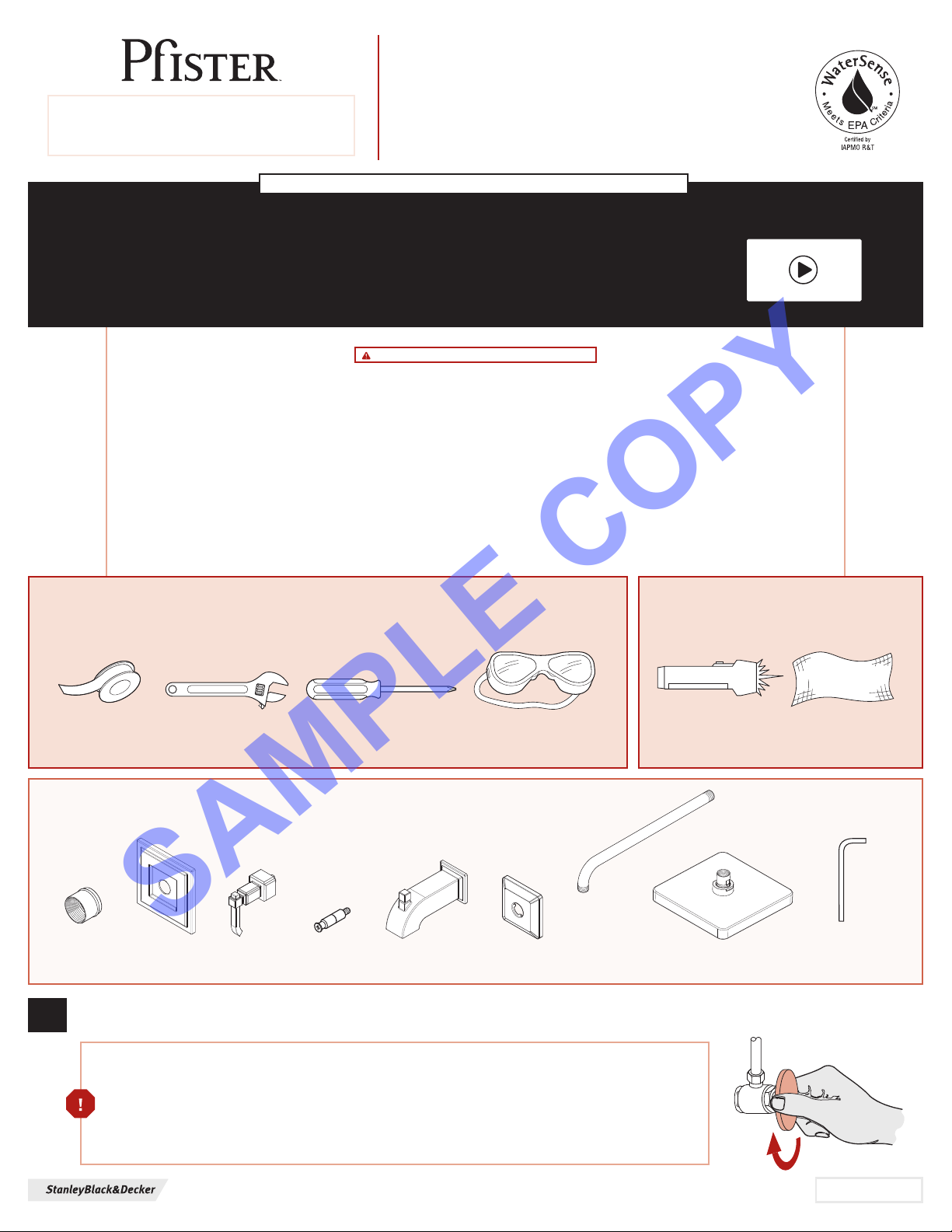

Pfister Carnegie R89-XWE User manual

Hex Wrench
Llave hexagonal
Clé hexagonale
Required Tools
Herramientas necesarias
Outils nécessaires
Additional Helpful Tools
Otras herramientas útiles
Outils supplémentaires utiles
Telon Tape
Cinta de telón
Ruban en télon
Flashlight
Linterna
Lampe-torche
Cloth
Paño de limpieza
Chion

Turn O Water Supply Cierre el suministro de agua Couper l’alimentation en eau
1
Adjustable Wrench
Llave ajustable
Clé réglable
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
A B C FE H
G
D
Copyright © 2011, Price Pister Inc. 371890100
October 22, 2010




pisterfaucets.com/videos
Safety Goggles
Anteojos de seguridad
Lunettes de sûreté
Quick Installation Guide
Guía de instalación rápida
Guide d’installation rapide
R89XWE
Carnegie™Tub & Shower Trim
Borde para bañera y ducha
Garniture de baignoire et douche




Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el producto. Utilice gafas de seguridad.
El producto deberá instalarse de acuerdo con la normativa de plomería y construcción estatal y local. Llame a un profesional si no está seguro
sobre cómo instalar este producto. Este producto ha sido diseñado para usar con la válvula de equilibrio de presión de la Serie 0X8 de Pister™. No
funcionará con cualquier otra válvula. Revise las instrucciones de instalación de la válvula 0X8 antes de instalar este producto.
Pour réduire le risque de blessures ou de dommages, lire toutes les instructions avant d’installer l’appareil. Porter des lunettes de sécurité. Il faut
installer l’appareil en respectant tous les codes de construction et de plomberie locaux et d’État. Appelez un professionnel si vous n’êtes pas certain
de la façon d’installer cet appareil. Cet appareil a été conçu pour être utilisé avec la valve d’équilibrage de pression Pister™ OX8. Il ne fonctionnera
pas avec la valve d’un autre appareil. Veuillez lire les instructions d’installation de la valve OX8 avant d’installer ce produit.
WARNING / AVERTENCIA / AVERTISSEMENT


Ubique las entradas del suministro de agua y cierre las válvulas de suministro. Estas se encuentran generalmente cerca
del medidor de agua. Si reemplaza una unidad existente, retírela y limpie completamente la supericie de montaje.
Repérez les entrées d’alimentation d’eau et fermez les robinets d’arrêt. Ils sont normalement trouvés près du compteur
d’eau. Si vous remplacez un appareil existant, enlevez le vieil appareil et nettoyez soigneusement la surface de montage.
Personal Assistance, Product Specs, &
“How-to” Questions:




1800PFAUCET (7328238)
pisterfaucets.com/support
SAMPLE COPY

2
2
No Parts Required for This Step
No se necesitan piezas para este paso
Aucune pièce nécessaire pour cette étape
Phillips Screwdriver
Destornillador de estrella
Tournevis Phillips
Prepare for Installation


Thin Wall Installation (1 3⁄8" Max)
(35 mm)
Installation avec mur mince (35 mm)
Thick Wall Installation (2 3⁄4" Max)
(41 mm – 70 mm)
Installation avec mur épais (41 mm – 70 mm)
2B Plasterguard Options

Options de para-plâtre
2A Work Area Inspection


1 1⁄4
1 1⁄4

4 3⁄4

Installation • para instalaciones
en paredes delgadas • pour
pose sur cloison mince


Tina y ducha
Bain et douche


Tina y ducha
Bain et douche


Ducha solamente
Douche seule


Ducha solamente
Douche seule

3
3
A B C D
Hex Wrench
Llave hexagonal
Clé hexagonale
3C
Install Flange & Handle



Estría en la base.
Rainure vers le bas.




NOTA: si el extremo corto del manguito de
retención (A) es demasiado corto, inviértalo
para utilizar el extremo más largo. Si aún así es
demasiado corto, el kit de extensión 910563
puede pedirse por separado.
REMARQUE : Si l’extrémité courte du manchon
de rétention (A) est trop courte, renversez-le
pour utiliser l’extrémité plus longue. S’il est
toujours trop court, vous pouvez commander le
la trousse de rallonge 910563 séparément.
3A
3B
A
B
C
D

Utilice una llave hexagonal para apretar los tornillos de
ijación debajo de C.
Utilisez une clé hexagonale pour serrer la vis sous C.

4
4A
4B
4
3 ⁄8" – 4" (98 mm – 101 mm)
FE G
Hex Wrench
Llave hexagonal
Clé hexagonale
Telon Tape
Cinta de telón
Ruban en télon
Connect Shower Arm & Spout


G
F
E
Utilice una llave hexagonal para apretar los tornillos de
ijación debajo de E.
Utilisez une clé hexagonale pour serrer la vis sous E.

5
5
H
No Tools Required for This Step
No se necesitan herramientas para este paso
Aucun outil n’est nécessaire pour cette étape
Turn On Water & Flush Showerhead


Allow hot & cold water to run for at

Deje correr el agua caliente y fría durante al menos 15
segundos cada una.
Laissez couler de l’eau chaude et de l’eau froide pendant
au moins 15 secondes chacune.
5B 5C
15
sec
5A

Active el suministro de agua y revise si hay fugas.
Rétablissez l’alimentation en eau et vériiez s’il y a des fuites.

Hale hacia arriba para activar
la ducha.
Tirez vers le haut pour mettre
la douche en marche.
Shower Functions • Funciones de la ducha • Fonctions de la douche

restrictor is inside the

NOTA: cerciórese que el limitador de
lujo esté dentro del cabezal de ducha.
REMARQUE : Assurez-vous que le
restricteur de débit est à l’intérieur de
la pomme de douche.
H
Open
Abierta
Ouverte
Hot
Caliente
Chaud
Cold
Fría
Froid

For Additional Installation Help:


1800PFAUCET (7328238)
pisterfaucets.com
