Phasak PH 8010 User manual

Sistema de Alimentación Ininterrumpida
Sistema de Alimentação Ininterrupta
Uninterruptible Power Supply
Manual de uso | Manual de utilização | User Manual
ES
PT
EN
Seguridad y armonía
ININTERRUMPIDA
SAI ONLINE
3000
VA
2000
1000
© 2020. PHASAK
UPS ONLINE
ONLINE UPS
PH 8010 | PH 8020 | PH 8030

ESPAÑOL
Seguridad y armonía
ININTERRUMPIDA
Seguridad y armonía
ININTERRUMPIDA
PORTUGUÊS
INGLÊS
17
01
33
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

ES
Seguridad y armonía
ININTERRUMPIDA
1. Aviso importante sobre seguridad
1.1. Transporte
1.2. Preparación
1.3. Instalación
1.4. Funcionamiento
1.5. Mantenimiento y reparación
2. Instalación y configuración
2.1. Vista panel posterior
2.2. Configuración del SAI
3. Operaciones
3.1. Botones de funcionamiento
3.2. Panel LCD
3.3. Alarma acústica
3.4. Indicación del display LCD
3.5. Configuración SAI
3.6. Descripción del modo operativo
3.7. Código de fallo
3.8. Indicadores de advertencia
4. Solución de problemas
5. Almacenamiento y mantenimiento
6. Especificaciones
1
INDICE
2
2
2
2
2
2
3
3
3
5
5
6
7
7
8
11
12
12
13
15
16
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

Seguridad y armonía
ININTERRUMPIDA
Siga estrictamente todas las advertencias e instrucciones de este manual. Guarde este manual y lea atentamente las siguientes
instrucciones antes de instalar la unidad. No utilice este aparato sin antes leer con atención toda la información sobre seguridad e
instrucciones.
1.1. Transporte
• Por favor, transporte el SAI en la caja original para protegerlo de los posibles choques y golpes.
1.2. Preparación
• Cuando el SAI pasa de un ambiente caliente a otro frío se puede crear condensación. El equipo debe estar
completamente seco antes de su instalación. Por favor, deje el SAI, por lo menos dos horas, para climatizarlo.
• No instale el SAI cerca del agua o en ambientes húmedos.
• No instale el SAI expuesto a la luz solar directa o cerca de fuentes de calor.
• No bloquee los orificios de ventilación del SAI.
1.3. Instalación
• No conecte la toma de salida del SAI a dispositivos dispositivos que puedan sobrecargarlos (por ejemplo: impresoras
láser).
• Coloque los cables de modo que no se puedan pisar o tropezar con ellos.
• No conecte a la toma del SAI aparatos como secadores de pelo.
• El SAI puede ser manejado por cualquier persona, incluso sin experiencia.
• Conecte el SAI únicamente a un enchufe con toma de tierra que sea fácilmente accesible y cercano al SAI, de manera
que no se pisotee el cable.
• Por favor, use sólo cables de alimentación con homologación VDE y CE para conectar el SAI a la toma de red (con
toma de tierra).
• Use sólo cables de alimentación con homologación VDE y CE para conectar las cargas al SAI.
• Al instalar el SAI, debe asegurarse de que la suma de la corriente de fuga del SAI y del equipo conectado no sea
superior a 3.5mA.
1.4. Funcionamiento
• No desconecte el cable de alimentación de SAI, de lo contrario se anulará la protección que la masa de tierra
proporciona al SAI y a todas sus cargas.
• El SAI tiene su propia de fuente de alimentación interna (baterías). En la toma de salida del SAI o terminales de voltaje
de salida puede haber tensiones, incluso si el SAI no está conectado a la red.
• Para desconectar completamente el SAI, presione el interruptor OFF/Enter.
• Impida la entrada de líquidos u objetos extraños al interior del SAI.
1.5. Mantenimiento y reparación
• El SAI funciona con voltajes peligrosos. Cualquier reparación debe ser realizada exclusivamente por personal
cualificado.
•Precaución - Riesgo de descarga eléctrica. Incluso después de desconectarse de la red, el cableado interno continúa
conectado a la batería y la tensión es peligrosa.
• Antes de realizar cualquier tipo de servicio y/o mantenimiento, desconecte las baterías, verificando que no haya
corriente ni exista riesgo de voltaje, incluidas las creadas por los condensadores de alta capacidad.
• Sólo las personas habilitadas para tratar con baterías y que lo hagan con las medidas y precauciones necesarias,
pueden sustituir las baterías y controlar las operaciones.
•Precaución - Riesgo de descarga eléctrica. La batería no está aislada del circuito de la tensión de entrada. Puede
haber voltajes peligrosos entre los terminales de la batería y de la tierra. ¡Antes de tocar nada, por favor, compruebe
que no haya tensión!
• Las baterías pueden causar descargas eléctricas y cortocircuitos. Por favor, tome las precauciones abajo detalladas y
cualquier otra medida necesaria cuando se trabaja con las baterías:
› Eliminar los relojes, anillos y otros objetos metálicos
› Utilice sólo herramientas con asas y mangos aislados.
• Cuando cambie las baterías, instale la misma cantidad y el mismo tipo de baterías.
• No intente tirar a la basura o quemar las baterías, porque podrían explotar.
• No abra o destruya las baterías. El electrolito que se desprende puede dañar la piel y los ojos. La batería es tóxica.
• Por favor, reemplace el fusible únicamente por otro del mismo tipo y amperaje para evitar riesgo de incendio.
• No desmonte el SAI bajo ningún concepto.
NOTA: Antes de la instalación, por favor, compruebe la unidad. Asegúrese de que nada en el interior del embalaje esté dañado.
Por favor, mantenga el embalaje original en un lugar seguro para un futuro uso.
ES 1. Aviso importante sobre seguridad
2
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

ES
Seguridad y armonía
ININTERRUMPIDA
2. Instalación y configuración
3
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida
2.1.
1. | 2. | 3. | 4.
5. Slot inteligente para tarjeta SNMP (Tarjeta opcional) | 6. Conexión de la batería externa (sólo disponible para el modelo L )
7. Receptáculos de salida | 8. Terminal de salida | 9. Interruptor de circuito de salida
2.2. Configuración del SAI
Paso 1: Conexión de entrada al SAI
•Conecte el SAI únicamente a una toma de dos polos, tres cables con toma a tierra. Evite el uso de cables de extensión.
•Para los modelos de 200/208/220/230/240VAC : el cable se suministra con el SAI.
•Para los modelos de 100/110/115/120/127VAC: el cable viene insertado directamente en el SAI. El enchufe es del tipo
NEMA 5-15P para los modelos 1K y NEMA 5-20P para los modelos 2K.
Paso 2: Conexión de salida del SAI
•Para las salidas de tipo enchufe, simplemente conectelos dispositivos a las tomas de corriente.
•Para las salidas tipo termina, por favor, siga los siguientes pasos para la configuración de los cables:
a) Quitar la pequeña tapadel bloque de terminales.
b) Se recomienda el uso de cableado tipo AWG14 ó2.1mm2para el3KVA (modelos 200/208/220/230/240VAC). Se
recomienda el uso de cableado tipo AWG12-10 or 3.3mm2-5.3mm2para el3KVA (modelos 100/110/115/120/127VAC).
Por favor, también instale un interruptor automático (40A) entre la red y la entrada de CA del SAI en3KVA (modelos
100/110/115/120127VAC) para un manejo seguro.
c) Al concluir las conexiones, compruebe que los cables están bien sujetos.
d) Vuelva a colocar la tapitadel bloque de terminales.

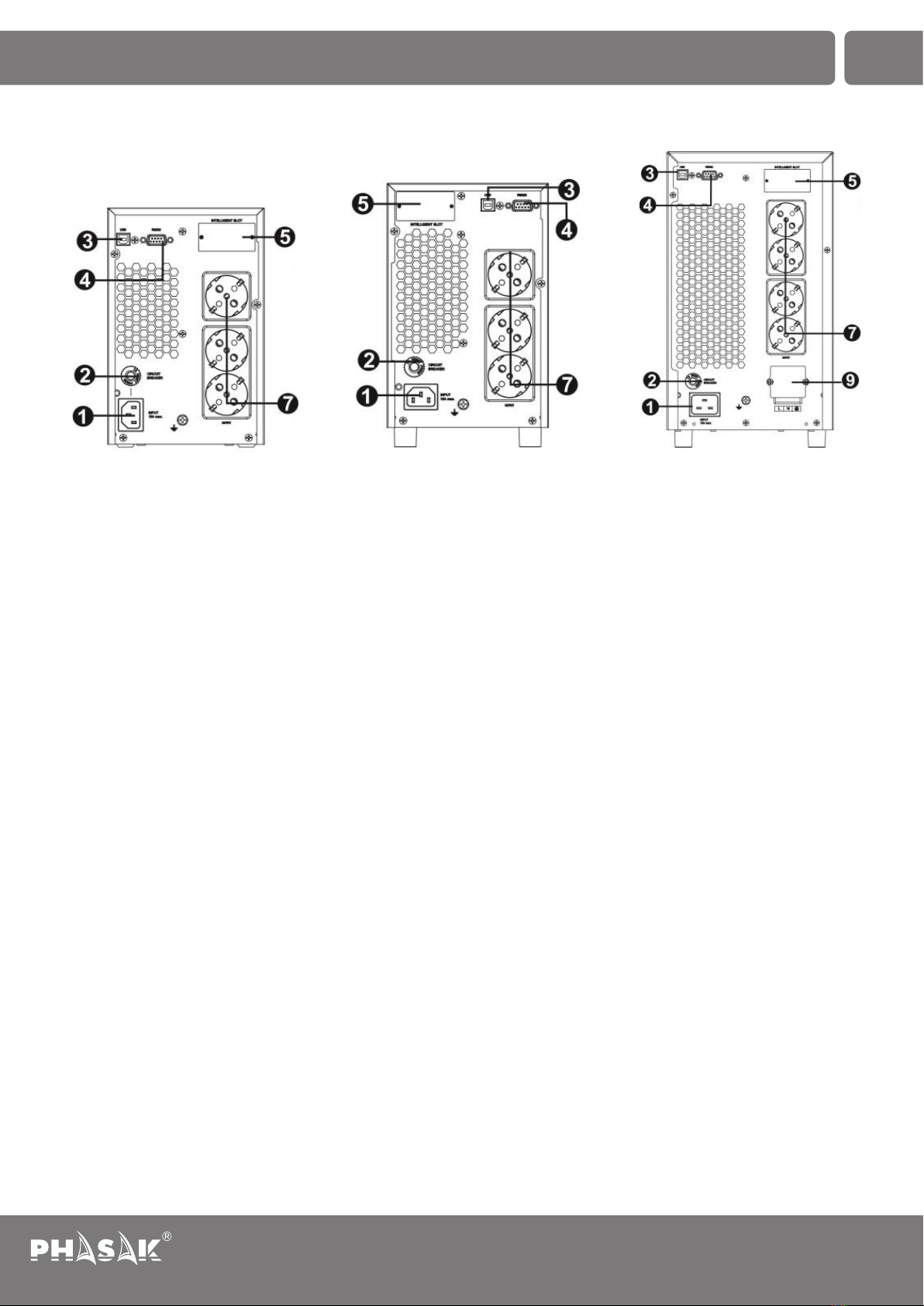

Vista panel posterior
Entrada de red CA Disyuntor de entrada Puerto de comunicación USB Puerto de comunicación RS-232
PH 8010 (1K) PH 8020 (2K) PH 8030 (3K)

Seguridad y armonía
ININTERRUMPIDA

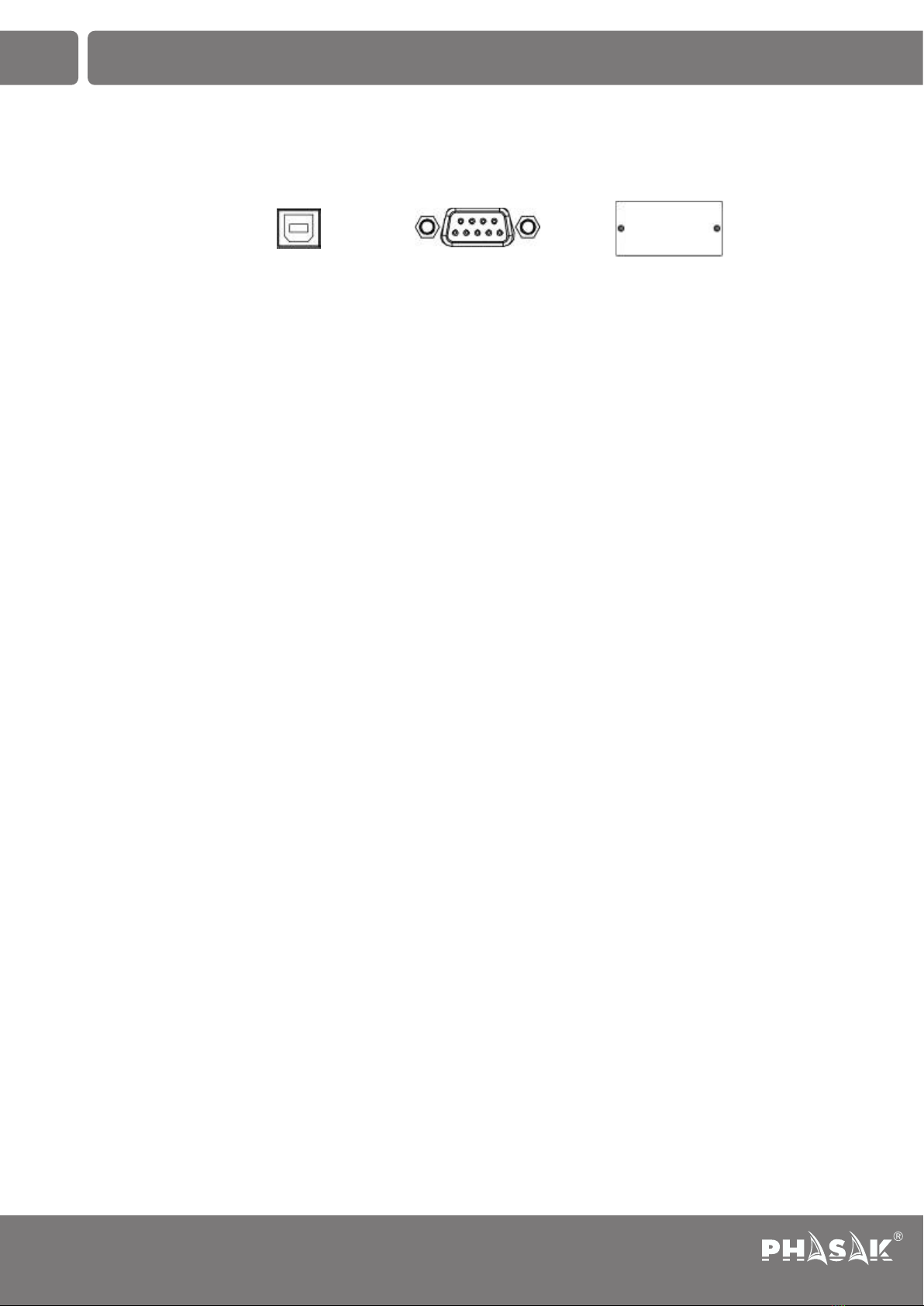

Paso 3: Conectores de comunicación
Puertos de comunicación:
Para controlar el SAI por medio del PC, conecte el cable de comunicación desde el PC a un puerto USB/RS-232 del SAI.
Con el software de control instalado en su PC, puede programar el encendido / apagado del SAI, y controlar su estado a
través del PC.
El SAI está equipado con una ranura (slot) para tarjetas inteligentes _SNMP, las cuales si se instalan proporcionarán
opciones de comunicación y monitoreo avanzadas.
Nota: los puertos USB y RS-232 no pueden funcionar simultáneamente.
Paso 4: Encender el SAI
Pulse el interruptor ON/Mute de la parte frontal durante 2 segundos para encender SAI.
Nota: La batería se carga por completo en las primeras 5 horas de funcionamiento normal. No realice experimentos de
descargas de la batería durante el periodo de la carga ni espere tener la batería a pleno rendimiento durante el periodo
de carga inicial.
Paso 5: Instalar el software
Para una protección óptima del sistema, instale el software de control del SAI en su PC, para configurar el apagado del
SAI. Inserte el CD suministrado en la unidad CD-Rom para instalar el software de control. Si no, siga los siguientes
pasos para descargar el software de internet:
1. Introducción de la página web http://www.powerwalker.com/viewpower.html
2. Haga clic en ViewPower y elija el sistema operativo (OS) para transferir el software a su PC.
3. Siga las instrucciones en la pantalla del monitor para instalar el software.
4. Cuando reinicie su PC, verá un icono de color naranja, en el área de notificaciones, cerca del reloj de su PC (abajo a
la derecha).
ES 2. Instalación y configuración
Puerto RS-232 Slot InteligentePuerto USB
4
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

ES
Seguridad y armonía
ININTERRUMPIDA
3. Operaciones
3.1. Botones de funcionamiento
Button Función
Botón ON/Mute
Botón OFF/Enter
Botón Select
Botones
ON/Mute + Select
• Enciende el SAI. Mantenga pulsada la tecla ON/Mute durante 2 segundos para
encender el SAI.
• Silenciar la alarma: Cuando el SAI entra en modo de batería, mantenga pulsada la
tecla durante al menos 5 segundos para activar o desactivar el sistema de alarma.
No es aplicable en caso de error o advertencias.
• Up key: pulse este botón para mostrar la selección anterior en el modo configuración
del SAI.
• Cambio a modo de auto-prueba: mantenga pulsado el botón ON/Mute durante 5
segundos para entrar en auto-prueba, estando en modo AC, en modo ECO, o modo
convertidor.
• Apagar el SAI: Pulse el botón durante 2 segundos para apagar el SAI. Presionando
este botón el SAI se pone en modo de espera estando con alimentación normal o
cambia a modo bypass, si el bypass lo permite.
• Botón de confirmación de la selección: presione este botón para confirmar un ajuste
en el modo configuración del SAI.
• Cambio de mensaje en LCD: Pulse este botón para cambiar el mensaje del LCD
para el voltaje de entrada, la frecuencia de entrada, el voltaje de la batería, el voltaje
de salida y la frecuencia de salida. El LCD vuelve a la vista por defecto tras una
pausa de 10 segundos.
• Modo de configuración: Pulse el botón durante 5 segundos para entrar en modo de
ajustes, con el SAI en modo espera o bypass.
• Down key: presione este botón para seleccionar la siguiente opción de configuración
de SAI.
• Cambia a modo bypass: Cuando la alimentación es normal, modo AC, pulse
simultáneamente los botones ON/Mute y Select durante 5 segundos y el SAI entrará
en modo bypass. Esta función no será posible cuando el voltaje de entrada está
fuera un rango aceptable.
5
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

Seguridad y armonía
ININTERRUMPIDA
ES 3. Operaciones

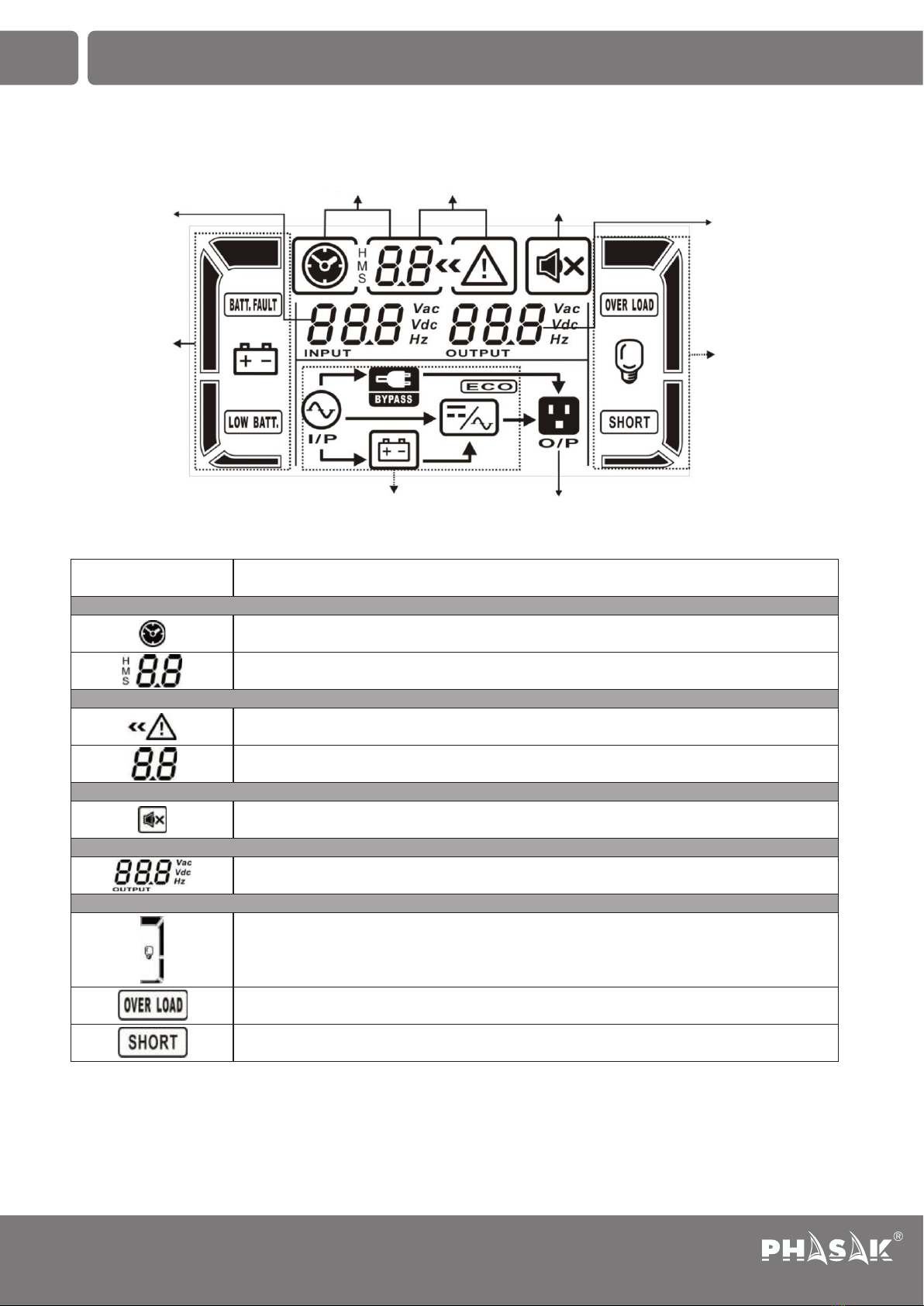

3.2 Panel LCD
FunciónDisplay
Información del tiempo de autonomía
Indica el tiempo de autonomía con reloj analógico
Indica el tiempo de autonomía con reloj digital.
H: horas, M: minutos, S: segundos
Información del error
Indica una alarma de aviso y de error.
Indica el código del aviso y del error, detallados en la sección 3-5.
Funcionamiento sin alarma
Indica que la alarma sonora está deshabilitada.
Información de voltaje salida y de batería
Indica la tensión de salida, frecuencia, o tensión batería.
Vac: tensión salida - Vdc: tensión batería - Hz: frecuencia
Información de carga
Indica el nivel de carga: 0-25%, 26-50%, 51-75% y 76-100%.
Indica sobrecarga.
Indica un cortocircuito en la salida del SAI o en la carga conectada.
Información tensión
de entrada y batería
Información
de batería
Información
de autonomía
Información
de error Información
del alarma
Información
de carga
Información tensión
de salida y batería
Información
de las salidas
programables
Información
del modo operativo
6
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida

ES
Seguridad y armonía
ININTERRUMPIDA
3. Operaciones
3.3. Alarma acústica
3.4. Indicación de la pantalla

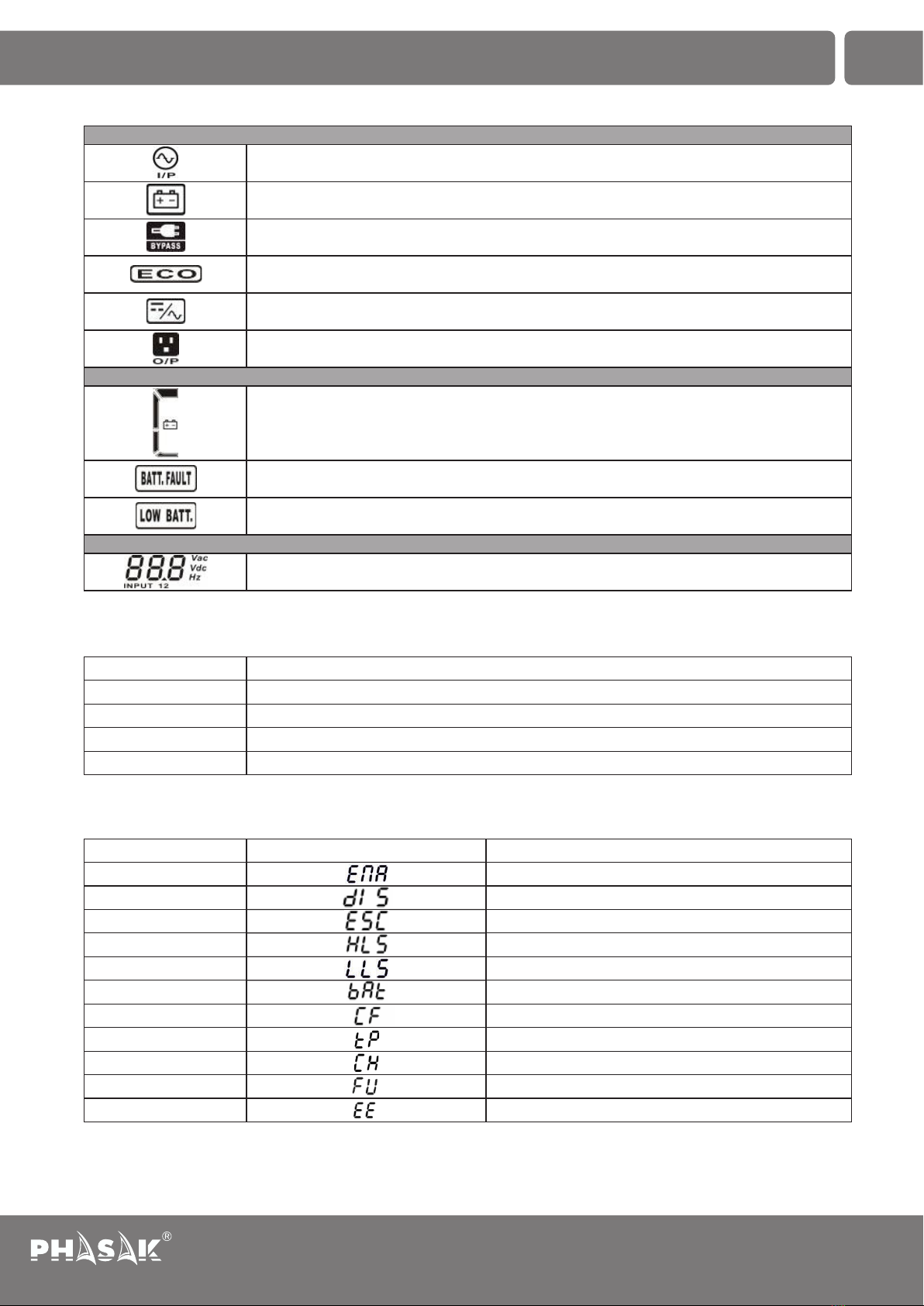

Informaciones del modo operativo
Indica que el SAI está conectado a la red eléctrica.
Indica que la batería está activa.
Indica que el circuito bypass está activo.
Indica que el modo ECO está habilitado.
Indica que el circuito inverter está activo.
Indica las tomas de salida están activas.
Información de batería
Indica el nivel de batería: 0-25%, 26-50%, 51-75% y 76-100%.
Indica un error en la batería.
Indica bajo nivel de batería y baja tensión de batería.
Información tensión de entrada y de batería
Indica la tensión de entrada, frecuencia o tensión de la batería.Vac: tensión de entrada,
Vdc: tensión batería, Hz: frecuencia de entrada
Sonido cada 4 segundos
Modo batería
Sonido cada segundo
Batería baja
Dos sonidos cada segundo
Sobrecarga
Sonido continuado
Avería
Sonido cada 10 segundos
Modo bypass
SignificadoAbreviaciones
HabilitadoENA
DeshabilitadoDIS
EscapeESC
Fuerte pérdidaHLS
Pérdida bajaLLS
BateríaBAT
ConvertidorCF
Indicación del Display
Temperatura
TP
Carga batería
CH
7
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida
FU
EE
Frecuencia de bypass inestable
Error EEPROM

Seguridad y armonía
ININTERRUMPIDA
ES 3. Operaciones

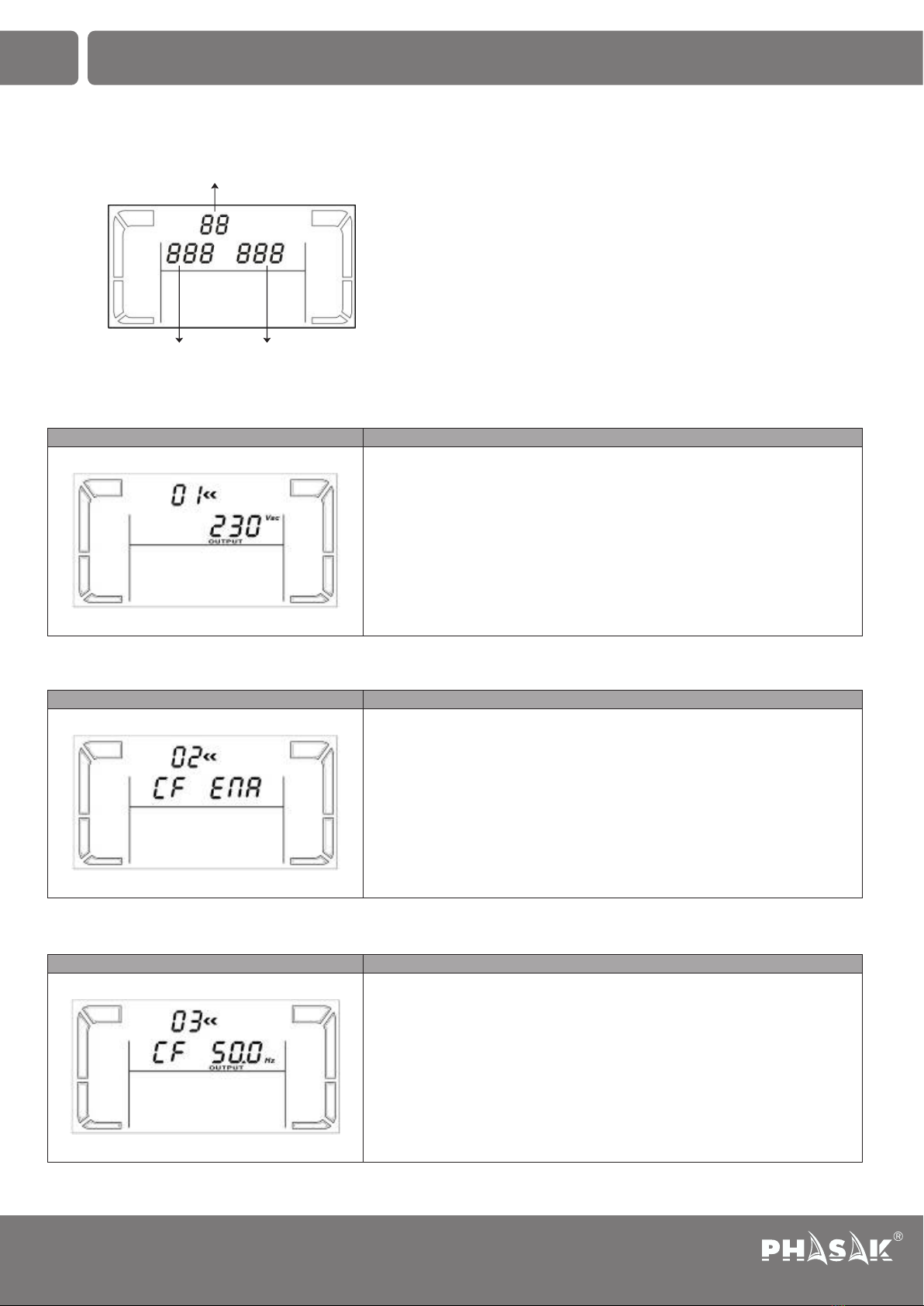

3.5 Configuración del SAI
Para entrar en "configuración", pulse el botón "SELECT" durante 5 segundos con el SAI en modo espera o bypass.
01: Ajuste de la tensión de salida
02: Frequency Converter enable/disable
03: Configuración frecuencia de salida
Hay tres parámetros de ajuste del SAI.
Parámetro 1: alternativas de programa. Mirar la tabla de abajo.
Los parámetros 2 y 3 son las opciones de configuración o valores
establecidos para cada programa.
Parámetro 1
Parámetro 2 Parámetro 3
Interfaz
Parámetro 3:
Para los modelos 200/208/220/230/240 VAC, se puede elegir el voltaje de salida
siguiente:
200: la tensión de salida es de 200Vac
208: la tensión de salida es de 208Vac
220: la tensión de salida es de 220Vac
230: la tensión de salida es de 230Vac (Por defecto)
240: la tensión de salida es de 240Vac
Voltaje de salida
Configuración
Interfaz
Parámetros 2 y 3: Activa o desactiva el modo convertidor.
Es posible elegir entre las dos opciones siguientes:
CF ENA: modo convertidor activado
DIS CF: modo de convertidor desactivado (por defecto)
Configuración
Interfaz
Parámetro 2 y 3: configurar frecuencia de salida.
Puede configurar la frecuencia inicial en modo batería:
BAT 50: Frecuencia de salida a 50Hz
BAT 60: Frecuencia de salida a 60Hz
Si está en modo convertidor, puede elegir entre las siguientes frecuencias de salida:
CF 50: Frecuencia de salida a 50Hz
CF 60: Frecuencia de salida a 60Hz
Configuración
8
PH 8010 | PH 8020 | PH 8030
Sistema de Alimentación Ininterrumpida
