Phasak PH 9465 User manual

SERIE INTERACTIVE [ES]
PH 9465 PH 9469 PH 9485
LEA AL MENOS ESTO
Siga estrictamente todas las advertencias e instrucciones de este
manual.
Antes de instalar esta unidad, lea todas las instrucciones
atentamente.
No utilice este SAI antes de leer atentamente toda la información
de seguridad y las instrucciones de uso.
PELO MENOS LEIA ISTO
Siga estritamente todas as advertências e instruções deste
manual.
Antes de instalar esta unidade, leia todas as instruções
atentamente.
Não utilize esta UPS antes de ler atentamente toda a informação
de segurança e as instruções de uso.
AT LEAST READ THIS
Follow all warnings and instructions in this manual strictly.
Before installing this unit, read all instructions carefully.
Do not use this UPS before reading all safety information and
operating instructions carefully..

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
1. Precauciones
1.1. Transporte
• Por favor, transporte el SAI Phasak en su caja original para protegerlo de los
posibles choques y golpes.
1.2. Preparación
• Cuando el SAI pase de estar de un ambiente cálido a otro frío, se puede crear
condensación. El equipo debe estar completamente seco antes de ser instalado.
Por favor, deje el SAI apagado y desconectado, por lo menos dos horas para
climatizar el equipo.
• No instale el SAI cerca del agua o en ambientes húmedos, ni expuesto a la luz
solar directa o cerca de fuentes de calor.
• No bloquee los orificios de ventilación del SAI.
1.3. Instalación
• No conecte la toma de salida del SAI a dispositivos que puedan sobrecargarlo (por
ejemplo: impresoras láser).
• Coloque los cables de conexión de modo que no se puedan pisar o tropezar con
ellos.
• No conecte a la toma de salida del SAI aparatos como secadores de pelo.
• El SAI deberá ser instalado y manipulado por personal cualificado.
• Conecte el SAI, con toma de tierra, de manera que sea fácilmente accesible.
• Por favor, use sólo cables de alimentación y carga con homologación VDE y CE
para conectar el SAI a la toma de red (con toma de tierra).
1.4. Funcionamiento
• No desconecte el cable de alimentación de SAI, de lo contrario se anulará la
protección que la masa a tierra proporciona al SAI y a todas sus cargas.
• El SAI tiene su propia de fuente de alimentación interna (baterías). En la toma de
salida del SAI o terminales de voltaje de salida puede haber tensiones, incluso si el
SAI no está conectado a la red.
• Para desconectar completamente el SAI, presione el interruptor OFF/Enter.
• Impida la entrada de líquidos u objetos extraños al interior del SAI.

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
1.5. Mantenimiento y reparación
• No abra ni desmonte el SAI bajo ningún concepto.
• El SAI funciona con voltajes peligrosos. Cualquier reparación debe ser realizada
exclusivamente por personal cualificado.
• Precaución - Riesgo de descarga eléctrica. Incluso después de desconectarse de
la red, el cableado interno continúa conectado a la batería y la tensión es peligrosa.
• Antes de realizar cualquier tipo de servicio y/o mantenimiento, desconecte las
baterías, verificando que no haya corriente ni exista riesgo de voltaje, incluidas las
creadas por los condensadores de alta capacidad.
• Sólo las personas habilitadas para tratar con baterías y que lo hagan con las
medidas y precauciones necesarias, pueden sustituir las baterías y controlar las
operaciones.
• Precaución - Riesgo de descarga eléctrica. La batería no está aislada del circuito
de la tensión de entrada. Puede haber voltajes peligrosos entre los terminales de la
batería y de la tierra. ¡Antes de tocar nada, por favor, compruebe que no haya
tensión!
• Las baterías pueden causar descargas eléctricas y cortocircuitos. Por favor, tome
las precauciones abajo detalladas y cualquier otra medida necesaria cuando se
trabaja con las baterías, como por ejemplo eliminar los relojes, anillos y otros
objetos metálicos, así como utilizar sólo herramientas mangos aislados.
• Cuando cambie las baterías, instale la misma cantidad y el mismo tipo de baterías.
• No intente tirar a la basura o quemar las baterías, porque podrían explotar.
• No abra o destruya las baterías. El electrolito que se desprende puede dañar la
piel y los ojos. La batería es tóxica.
• Por favor, reemplace el fusible únicamente por otro del mismo tipo y amperaje para
evitar riesgo de incendio.
Antes de la instalación, por favor,
compruebe la unidad.
Asegúrese de que nada en el interior
del embalaje esté dañado.
Mantenga el embalaje original en un
lugar seguro para un futuro uso.

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
2. Instalación y configuración

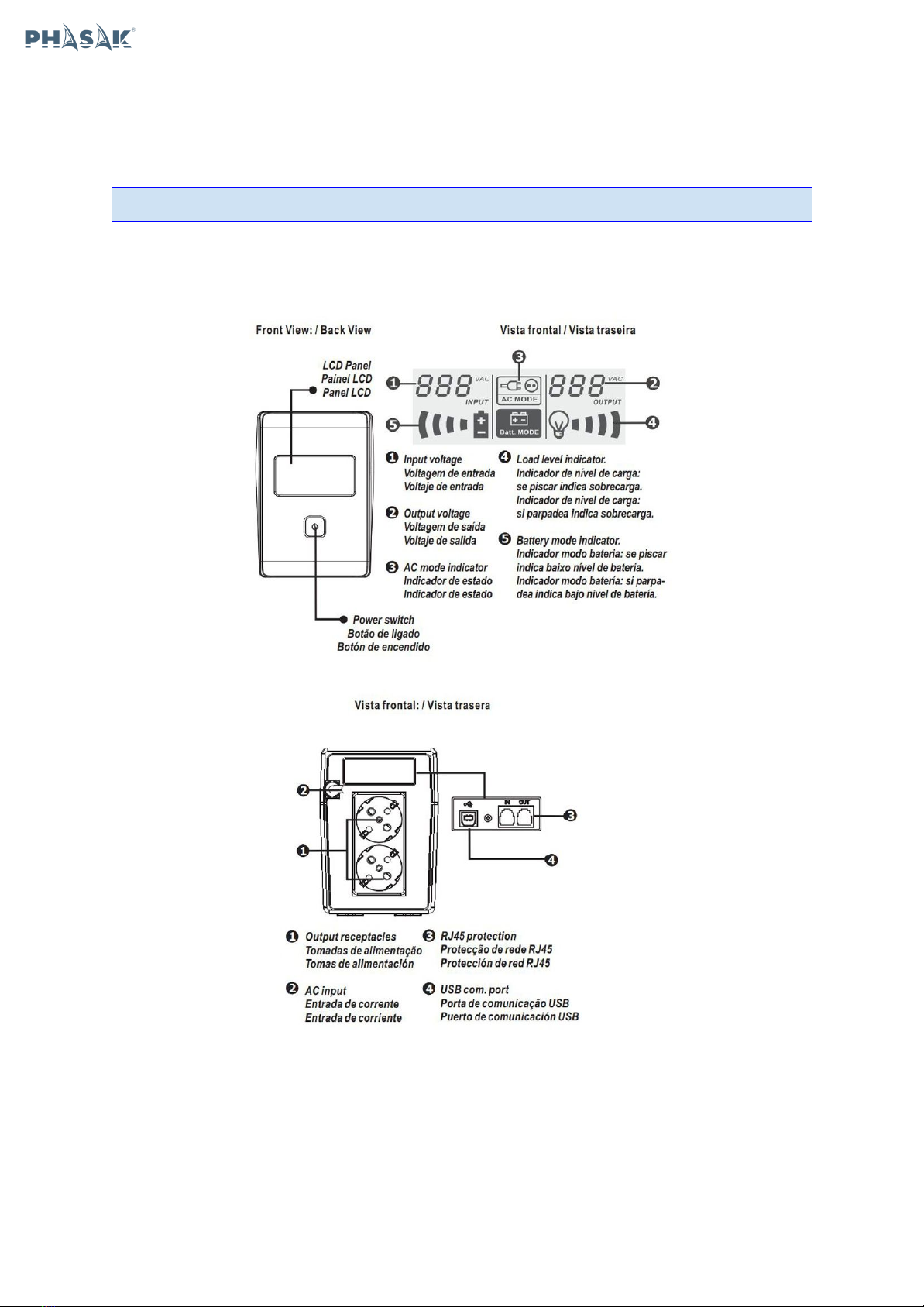

2.1. Vista panel del SAI Phasak

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
2.2. Instalación del SAI Phasak
1. Condiciones de almacenamiento y ubicación
Para prevenir el riesgo de fuego o descarga eléctrica, instale el SAI en una zona con
temperatura y humedad controladas, lejos de contaminantes y conductores
eléctricos (véase apartado de especificaciones)
Por favor, coloque el SAI al menos a 20 centímetros de distancia de otras unidades
para evitar interferencias.
2. Conexión de dispositivos
Conecte los dispositivos a las tomas de alimentación en la parte superior del SAI:
los dispositivos conectados quedarán protegidos.
3. Precaución única
Nunca conecte dispositivos no informáticos ni de alto consumo sostenido o
instantáneo. Pueden causar una sobretensión y dañarlo gravemente.
4. Conexión del cable USB
Con el software de gestión instalado podrá monitorizar el estado del SAI a través del
PC y programar encendidos y apagados automáticos.
5. Encendido y apagado de la unidad
Encienda el SAI presionando el botón de encendido. Volviendo a presionarlo se
apagará.
6. Encendido sin tensión
Si el SAI está apagado y en ese momento no hay tensión eléctrica, puede encender
la unidad para alimentar los dispositivos conectados a través de la batería.

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
3. Caraterísticas técnicas
3.1 Características Técnicas
SERIE
INTERACTIVA
LCD
PH 9465
PH 9469
Blanco
PH 9485
Capacidad
650VA/360W
650VA/360W
850VA/480W
ENTRADA DE CORRIENTE
Voltaje
220/230/240VAC
Rango de voltaje
162-290VAC
SALIDA
Regulación voltaje
(batería)
±10%
Tiempo de
transferencia típico
2-6 ms, 10ms max.
Tipo de onda
(batería)
Onda -senoidal modificada
BATERÍA
Tipo x número
2V/7AH x 1
2V/7AH x 1
12V/9AH x 2
Tiempo de carga al
90%
4 -6 h
DIMENSIONES Y PESO
Dimensiones(mm)-
Peso neto (Kg)
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.90 Kg.
AMBIENTE DE FUNCIONAMIENTO
Humedad no
condensada-Temper
atura
0-90% @ 0- 40°C
Nivel de ruido
< 40dB
CONECTIVIDAD
Puerto USB
Windows 98 SE/ME/NT 4.x/2000/2003/XP/Vista/2008/ 7,8,10

LÍNEA LCD INTERACTIVA PH 9465-PH 9469-PH 9485
4. Solución de problemas
4.1 Solución de problemas
Problema
Posible causa
Solución
No se enciende el indicador
LED frontal
Batería Baja
Cargue el SAI al menos
durante 8 horas
Fallo de batería
Acuda a personal
cualificado para reemplazar
la batería por otra de
similares características
El SAI no está encendido
Presione de nuevo el
interruptor para encender el
SAI
Cuando hay pérdida de
energía, el tiempo de
autonomía se acorta
El SAI está sobrecargado
Desconecte algunos
dispositivos. antes de volver
a conectar el equipo
verifique que la carga
coincide con la capacidad
especificada del SAI
El voltaje de la batería es
demasiado bajo
Cargue la batería al menos
durante 4 h
Defecto de batería. Puede
ser debido a una elevada
temperatura ambiente, o a
inadecuada operación con
la batería.
Acuda a personal
cualificado para reemplazar
la batería por otra de
similares características
La corriente de entrada es
normal pero el LED está
parpadeando
El cable de alimentación
está desconectado
Vuelva a conectar el cable
de alimentación
adecuadamente
Todos los derechos reservados. Prohibida su reproducción sin permiso

SERIE INTERACTIVA [PT]
PH 9465 PH 9469 PH 9485
LEA AL MENOS ESTO
Siga estrictamente todas las advertencias e instrucciones de este
manual.
Antes de instalar esta unidad, lea todas las instrucciones
atentamente.
No utilice este SAI antes de leer atentamente toda la información
de seguridad y las instrucciones de uso.
PELO MENOS LEIA ISTO
Siga estritamente todas as advertências e instruções deste
manual.
Antes de instalar esta unidade, leia todas as instruções
atentamente.
Não utilize esta UPS antes de ler atentamente toda a informação
de segurança e as instruções de uso.
AT LEAST READ THIS
Follow all warnings and instructions in this manual strictly.
Before installing this unit, read all instructions carefully.
Do not use this UPS before reading all safety information and
operating instructions carefully..

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
1. Precauções
1.1. Transporte
• Transporte da UPS Phasak em sua caixa original para protegê-lo de possíveis
choques e danos.
1.2. Preparação
• Quando a UPS passa de um ambiente quente para um ambiente frio, é possível
criar condensação. O equipamento deve estar completamente seco antes de ser
instalado. Deixe a UPS desligada e desconectada da tomada, pelo menos duas
horas para que o equipamento deixe de ter condensação.
• Não instale a UPS próximo à água ou em ambientes húmidos, nem exposta à luz
solar direta ou perto de fontes de calor.
• Não bloqueie os orifícios de ventilação.
1.3. Instalação
• Não conecte na tomada de saída da UPS dispositivos que possam sobrecarregá-la
(por exemplo: impressoras a laser).
• Posicione os cabos de conexão correctamente de forma a que não prejudique a
sua passagem e não os pise.
• Não conecte dispositivos como secadores de cabelo à tomada de saída.
• A UPS deve ser instalada e manuseada por pessoal qualificado.
• Conecte a UPS a uma tomada com ligação à Terra.
• Use apenas cabos de alimentação e carregamento com aprovação VDE e CE para
conectar a UPS à rede elétrica (com ligação à terra).
1.4. Operação
• Não desconecte o cabo de alimentação da UPS, caso contrário, a proteção que a
ligação à terra possibilita será anulada.
• A UPS possui a sua própria fonte de alimentação interna (baterias). Pode haver
voltagens na saída nas tomadas ou nos terminais de voltagem de saída, mesmo se
a UPS não estiver conectada à rede eléctrica.
• Para desligar completamente a UPS, pressione o botão OFF/Enter .
• Evite verter líquidos ou a entrada de objetos estranhos na UPS.

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
1.5. Manutenção e reparação
• Não abra nem desmonte a UPS em nenhuma circunstância.
• A UPS trabalha com tensões perigosas. Qualquer reparo deve ser realizado
exclusivamente por pessoal qualificado.
• Cuidado - Risco de choque elétrico. Mesmo após a desconexão da rede, o circuito
interno permanece conectado à bateria e a voltagem é perigosa.
• Antes de executar qualquer tipo de serviço e / ou manutenção, desconecte as
baterias, verificando se não há corrente ou risco de tensão, incluindo aquelas
criadas por condensadores de alta capacidade.
• Somente pessoas qualificadas podem efectuar a manutenção e/ou substituição
das baterias e tomar as medidas e precauções necessárias para o fazer.
• Cuidado - Risco de choque elétrico. A bateria não está isolada do circuito de
tensão de entrada. Pode haver voltagens perigosas entre a bateria e os terminais e
com a ligação à terra. Antes de tocar em qualquer coisa, verifique se não há tensão!
• As baterias podem causar choque elétrico e curtos-circuitos. Tome as precauções
abaixo descritas e quaisquer outras medidas necessárias quando se trabalha com
baterias, como remover relógios que tenha no pulso, anéis e outros objetos
metálicos, além de usar apenas ferramentas com isolamento eléctrico.
• Ao trocar as baterias, instale a mesma quantidade e o mesmo tipo de bateria.
• Não coloque as baterias no lixo ou as queime, pode haver o perigo de explosão.
• Não abra nem destrua as baterias. O eletrólito libertado pode danificar a pele e os
olhos. A bateria é tóxica.
• Substitua o fusível apenas por outro do mesmo tipo e amperagem para evitar o
risco de incêndio.
Antes da instalação, verifique a
unidade.
Verifique se dentro da embalagem
algo está danificado
Mantenha a embalagem original num
local seguro para uso futuro.

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
2. Instalação e configuração
2.1. Visualização frontal e traseira da UPS Phasak

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
2.2. Instalação da UPS Phasak
1. Condições de armazenamento e localização
Para evitar o risco de incêndio ou choque elétrico, instale a UPS numa área com
temperatura e humidade controladas, afastada de contaminantes e condutores
elétricos (consulte a seção de especificações)
Coloque a UPS pelo menos 20 centímetros de distância de outras unidades para
evitar interferências.
2. Conexão do dispositivo
Conecte os dispositivos nas tomadas de saída de energia superiores, os
dispositivos conectados serão protegidos.
3. Cuidado exclusivo
Nunca conecte dispositivos que não sejam de informática, ou com alto consumo
sustentado ou instantâneo. Estes podem causar sobretensão e danificar seriamente
a UPS.
4. Conexão do cabo USB
Com o software de gestão instalado, você pode monitorizar o estado da UPS
através do PC e programar ativação e desativação automáticas.
5. Ligar e desligar a unidade
Ligue a UPS pressionando o botão ON/OFF. Pressionar novamente desligará.
6. UPS sem tensão
Se a UPS estiver desligada e não houver tensão elétrica naquele momento, poderá
ligar a unidade para alimentar os dispositivos conectados através da bateria.

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
3. Características técnicas
3.1 Características técnicas
SÉRIE
INTERACTIVA
LCD
PH 9465
PH 9469
Branca
PH 9485
Potência
650VA/360W
650VA/360W
850VA/480W
ENTRADA
Tensão nominal
220/230/240VAC
Gama de tensão
162-290VAC
SAÍDA
Regulação de
tensão (bateria)
±10%
Tempo de
transferência
2-6 ms, 10ms max.
Forma de onda
(batería)
Onda -sinusoidal modificada
BATERÍA
Tipo x número
2V/7AH x 1
2V/7AH x 1
12V/9AH x 2
Tempo de
carregamento 90%
4 -6 h
DIMENSÕES E PESO
Dimensões (mm)
Peso (Kg)
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.90 Kg.
CONDIÇÕES AMBIENTAIS
Humidade relativa
Temperatura
0-90% @ 0- 40°C
Nível de ruído
< 40dB
CONECTIVIDADE
Porta USB
Windows 98 SE/ME/NT 4.x/2000/2003/XP/Vista/2008/ 7,8,10

LINHA INTERACTIVA LCD PH 9465-PH 9469-PH 9485
4. Solução de problemas
4.1 Solução de problemas
Problema
Possível causa
Solução
O LCD frontal não liga
Bateria fraca
Carregue a bateria pelo
menos 8 horas.
Falha na bateria
Substituir a bateria por
outra de características
semelhantes, tarefa a ser
desempenhada por
pessoal qualificado.
A UPS não está ligada
Pressione o interruptor
novamente para ligar a
UPS.
Quando há perda de
energia, o tempo de
autonomia é reduzido
A UPS está sobrecarregada
Desconecte alguns
dispositivos. Antes de
conectar o equipamento,
verifique se a carga
corresponde à capacidade
especificada na UPS
A voltagem da bateria está
muito baixa
Carregue a bateria por pelo
menos 4 h
Defeito na bateria. Pode ser
devido a alta temperatura
ambiente ou operação
incorreta com a bateria.
Solicite a pessoal
qualificado para substituir a
bateria por outra de
características
semelhantes
A corrente de entrada está
normal, mas o LCD está a
piscar
O cabo de alimentação está
desconectado
Reconecte o cabo de
alimentação corretamente

SERIE INTERACTIVE [EN]
PH 9465 PH 9469 PH 9485
LEA AL MENOS ESTO
Siga estrictamente todas las advertencias e instrucciones de este
manual.
Antes de instalar esta unidad, lea todas las instrucciones
atentamente.
No utilice este SAI antes de leer atentamente toda la información
de seguridad y las instrucciones de uso.
PELO MENOS LEIA ISTO
Siga estritamente todas as advertências e instruções deste
manual.
Antes de instalar esta unidade, leia todas as instruções
atentamente.
Não utilize esta UPS antes de ler atentamente toda a informação
de segurança e as instruções de uso.
AT LEAST READ THIS
Strictly follow all warnings and instructions in this manual.
Before installing this unit, read all instructions carefully.
Do not use this UPS before reading all safety information and
operating instructions carefully..

LCD INTERACTIVE SERIE PH 9465-PH 9469-PH 9485
1. Precautions
1.1. Transport
• Please transport the Phasak UPS in its original box to protect it from possible
shocks and hits.
1.2. Preparation
• When the UPS goes from being warm to a cold environment, condensation can be
created. The equipment must be completely dry before being installed. Please leave
the UPS turned off and unplugged, at least two hours to heat the equipment.
• Do not install the UPS near water or in humid environments, or exposed to direct
sunlight or near heat sources.
• Do not block the ventilation holes of the UPS.
1.3. Installation
• Do not connect the output jack of the UPS to devices that may overload it (for
example: laser printers).
• Place the connecting cables so that they cannot be stepped on or tripped over
them.
• Do not connect devices such as hair dryers to the UPS output.
• The UPS must be installed and handled by qualified personnel.
• Connect the UPS, grounded, so that it is easily accessible.
• Please use only power and charging cables with VDE and CE approval to connect
the UPS to the mains (grounded).
1.4. Functioning
• Do not disconnect the UPS power cable, otherwise the protection that the earth
ground provides to the UPS and all its loads will be canceled.
• The UPS has its own internal power supply (batteries). There may be voltages at
the output of the UPS or output voltage terminals, even if the UPS is not connected
to the network.
• To completely disconnect the UPS, press the OFF / Enter switch.
• Prevent the entry of liquids or foreign objects into the UPS.

LCD INTERACTIVE SERIE PH 9465-PH 9469-PH 9485
1.5. Maintenance and repair
• Do not open or disassemble the UPS under any circumstances.
• The UPS function with dangerous voltages. Any repairs must be carried out
exclusively by qualified personnel.
• Caution - Risk of electric shock. Even after disconnecting from the network, the
internal wiring remains connected to the battery and the voltage is dangerous.
• Before performing any type of service and / or maintenance, disconnect the
batteries, verifying that there is no current or risk of voltage, including those created
by high capacity capacitors.
• Only people who are qualified to deal with batteries and do so with the necessary
measures and precautions can replace the batteries and control operations.
• Caution - Risk of electric shock. The battery is not isolated from the input voltage
circuit. There may be dangerous voltages between the battery and ground terminals.
Before touching anything, please check that there is no tension!
• Batteries can cause electric shock and short circuits. Please take the precautions
below and any other necessary measures when working with batteries, such as
removing watches, rings and other metal objects, as well as using only tools with
insulated handles.
• When changing batteries, install the same quantity and type of batteries.
• Do not try to throw it away or burn the batteries, because they could explode.
• Do not open or destroy batteries. The electrolyte that is released can damage the
skin and eyes. The battery is toxic.
• Please replace the fuse only with another of the same type and amperage to avoid
the risk of fire.
Before installation, please check the
unit.
Make sure that nothing inside the
packaging is damaged.
Keep the original packaging in a safe
place for future use.

LCD INTERACTIVE SERIE PH 9465-PH 9469-PH 9485
2. Installation and configuration
2.1. Phasak UPS panel view

LCD INTERACTIVE SERIE PH 9465-PH 9469-PH 9485
2.2. Phasak UPS installation
1. Storage conditions and location
To prevent the risk of fire or electric shock, install the UPS in an area with controlled
temperature and humidity, away from contaminants and electrical conductors (see
specifications section)
Please place the UPS at least 20 centimeters away from other units to avoid
interference.
2. Device connection
Connect the devices to the power sockets on the top of the UPS: the connected
devices will be protected.
3. Unique caution
Never connect non-computing devices or sustained or instantaneous high
consumption. They can cause an overvoltage and seriously damage it.
4. USB cable connection
With the management software installed, you can monitor the status of the UPS
through the PC and program automatic power on and off.
5. Turning the unit on and off
Turn on the UPS by pressing the power button. Pressing it again will turn off.
6. Start without voltage
If the UPS is turned off and there is no electrical voltage at that time, you can turn on
the unit to power the devices connected through the battery.

LCD INTERACTIVE SERIE PH 9465-PH 9469-PH 9485
3. Technical characteristics
3.1 Technical characteristics
INTERACTIVE
LCD SERIE
PH 9465
PH 9469
White
PH 9485
Power
650VA/360W
650VA/360W
850VA/480W
INPUT
Nominal Voltage
220/230/240VAC
Voltage Range
162-290VAC
OUTPUT
Voltage regulation
(battery)
±10%
Typical transfer time
2-6 ms, 10ms max.
Type of wave
(battery)
Modified -senoidal wave
BATTERY
Type x number
2V/7AH x 1
2V/7AH x 1
12V/9AH x 2
90% charge time
4 -6 h
CHARACTERISTICS
Dimensions(mm)-
Weight (Kg)
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.25 Kg.
287 x 100 x 142 4.90 Kg.
OPERATING ENVIRONMENT
Humidity not
condensed-Tempera
ture
0-90% @ 0- 40°C
Noise level
< 40dB
CONNECTIVITY
USB PORT
Windows 98 SE/ME/NT 4.x/2000/2003/XP/Vista/2008/ 7,8,10
