Phasak PH 9360 User manual

ON-LINE RACK
PH 9360 PH 9301
LEA AL MENOS ESTO
Siga estrictamente todas las advertencias e instrucciones de este
manual.
Antes de instalar esta unidad, lea todas las instrucciones
atentamente.
No utilice este SAI antes de leer atentamente toda la información
de seguridad y las instrucciones de uso.
PELO MENOS LEIA ISTO
Siga estritamente todas as advertências e instruções deste
manual.
Antes de instalar esta unidade, leia todas as instruções
atentamente.
Não utilize esta UPS antes de ler atentamente toda a informação
de segurança e as instruções de uso.
AT LEAST READ THIS
Follow all warnings and instructions in this manual strictly.
Before installing this unit, read all instructions carefully.
Do not use this UPS before reading all safety information and
operating instructions carefully..

ON-LINE RACK PH 9360 - PH 9301 .
Aviso importante sobre seguridad
Siga estrictamente todas las advertencias e
instrucciones de este manual.
Guarde este manual y lea atentamente las
siguientes instrucciones antes de instalar la
unidad.
No utilice este aparato sin antes leer con
atención toda la información sobre
seguridad e instrucciones.
La instalación y las operaciones de
conexión y desconexión de este equipo
deben ser efectuadas por personal técnico
especializado y cualificado.
1 / 100

ON-LINE RACK PH 9360 - PH 9301 .
1. Precauciones
1.1. Transporte
• Por favor, transporte el SAI Phasak en su caja original para protegerlo de los posibles
choques y golpes.
1.2. Preparación
• Cuando el SAI pase de estar de un ambiente cálido a otro frío, se puede crear
condensación. El equipo debe estar completamente seco antes de ser instalado. Por
favor, deje el SAI apagado y desconectado, por lo menos dos horas para climatizar el
equipo.
• No instale el SAI cerca del agua o en ambientes húmedos, ni expuesto a la luz solar
directa o cerca de fuentes de calor.
• No bloquee los orificios de ventilación del SAI.
1.3. Instalación
• No conecte la toma de salida del SAI a dispositivos que puedan sobrecargarlo (por
ejemplo: impresoras láser).
• Coloque los cables de conexión de modo que no se puedan pisar o tropezar con ellos.
• No conecte a la toma de salida del SAI aparatos como secadores de pelo.
• El SAI deberá ser instalado y manipulado por personal cualificado.
• Conecte el SAI, con toma de tierra, de manera que sea fácilmente accesible.
• Por favor, use sólo cables de alimentación y carga con homologación VDE y CE para
conectar el SAI a la toma de red (con toma de tierra).
• Al instalar el SAI, debe asegurarse de que la suma de la corriente de fuga del SAI y
del equipo conectado no sea superior a 3.5mA.
1.4. Funcionamiento
• No desconecte el cable de alimentación de SAI, de lo contrario se anulará la
protección que la masa a tierra proporciona al SAI y a todas sus cargas.
• El SAI tiene su propia de fuente de alimentación interna (baterías). En la toma de
salida del SAI o terminales de voltaje de salida puede haber tensiones, incluso si el SAI
no está conectado a la red.
• Para desconectar completamente el SAI, presione el interruptor OFF/Enter.
• Impida la entrada de líquidos u objetos extraños al interior del SAI.
2 / 100

ON-LINE RACK PH 9360 - PH 9301 .
1.5. Mantenimiento y reparación
• El SAI funciona con voltajes peligrosos. Cualquier reparación debe ser realizada
exclusivamente por personal cualificado.
• Precaución - Riesgo de descarga eléctrica. Incluso después de desconectarse de la
red, el cableado interno continúa conectado a la batería y la tensión es peligrosa.
• Antes de realizar cualquier tipo de servicio y/o mantenimiento, desconecte las
baterías, verificando que no haya corriente ni exista riesgo de voltaje, incluidas las
creadas por los condensadores de alta capacidad.
• Sólo las personas habilitadas para tratar con baterías y que lo hagan con las medidas
y precauciones necesarias, pueden sustituir las baterías y controlar las operaciones.
• Precaución - Riesgo de descarga eléctrica. La batería no está aislada del circuito de la
tensión de entrada. Puede haber voltajes peligrosos entre los terminales de la batería y
de la tierra. ¡Antes de tocar nada, por favor, compruebe que no haya tensión!
• Las baterías pueden causar descargas eléctricas y cortocircuitos. Por favor, tome las
precauciones abajo detalladas y cualquier otra medida necesaria cuando se trabaja con
las baterías, como por ejemplo eliminar los relojes, anillos y otros objetos metálicos, así
como utilizar sólo herramientas mangos aislados.
• Cuando cambie las baterías, instale la misma cantidad y el mismo tipo de baterías.
• No intente tirar a la basura o quemar las baterías, porque podrían explotar.
• No abra o destruya las baterías. El electrolito que se desprende puede dañar la piel y
los ojos. La batería es tóxica.
• Por favor, reemplace el fusible únicamente por otro del mismo tipo y amperaje para
evitar riesgo de incendio.
• No abra ni desmonte el SAI bajo ningún concepto si no es personal autorizado
Antes de la instalación, por favor,
compruebe la unidad.
Asegúrese de que nada en el interior
del embalaje esté dañado.
Mantenga el embalaje original en un
lugar seguro para un futuro uso.
3 / 100

ON-LINE RACK PH 9360 - PH 9301 .
2. Instalación y configuración
2.1. Vista panel posterior de SAI Phasak
PH 9360 (6K) / PH 9301 (10K)
1. Puerto a conexión de corriente entre SAI en
paralelo (solo disponible para modelo paralelo) | 2.
Puerto paralelo de comunicaciones entre SAI (solo
disponible para modelo paralelo) | 3. Conector de
batería externa | 4. Slot Inteligente para tarjetas
SNMP/Web y AS400 | 5. Puerto de comunicaciones
RS-232 | 6. Puerto de comunicaciones USB |
7. Conector de función de apagado de emergencia
(conector EPO) | 8. Magnetotérmico de entrada |
9. Terminales de salida| 10. Toma de Tierra |
11. Terminales de entrada | 12. Ventilador |
13. Puerto de conmutación de bypass de
mantenimiento externo | 14. Interruptor de circuito de
salida del banco de baterías | 15. Conector de
batería externa |
6K Diagrama Banco de baterías 2U 10K Diagrama Banco de baterías 3U
2.2. Instalación del SAI Phasak
La instalación y el cableado deben ser realizados de acuerdo con las
leyes/regulaciones locales sobre electricidad y las siguientes instrucciones deben ser
llevadas a cabo por personal profesional.
4 / 100

ON-LINE RACK PH 9360 - PH 9301 .
ATENCIÓN:
• Asegúrese de que el SAI esté apagado antes de la instalación. El SAI no debe
estar encendido mientras se conecta el cableado.
• No trate de cambiar el modelo estándar a larga autonomía. En concreto, no
conecte baterías externas a las baterías internas del SAI estándar. El tipo de
baterías y la tensión pueden ser diferentes. ¡Al conectar los dos packs de
baterías puede causar riesgo de descarga eléctrica o incendio!
Nota: El interruptor de las baterías debe estar en la posición "OFF". A
continuación, instale la batería.
• Preste atención al voltaje de batería indicado en el panel posterior. Si desea
modificar el número de baterías, asegúrese de modificar la configuración
simultáneamente. La conexión de voltajes de batería equivocados puede
provocar daños permanentes al SAI. Asegúrese que la tensión de batería es
correcta.
• Preste atención a la indicación de polaridad en el exterior de los terminales de la
batería y asegúrese de que los polos están correctamente conectados. Una
conexión incorrecta puede causar daños permanentes al SAI.
• Asegúrese de que el cable de protección tierra es correcto. Revise
cuidadosamente las especificaciones del cable: color, posición, conexión y
conductividad adecuados.
• Asegúrese de que las conexiones de entrada y salida sean correctas.
Compruebe cuidadosamente: las especificaciones del cable, color, posición,
conexión y conductividad. Asegúrese de que la relación L/N sea correcta, si se
invierte la polaridad puede crear un cortocircuito que dañe al SAI.
5 / 100

ON-LINE RACK PH 9360 - PH 9301 .
2.2. Instalación del SAI Phasak
Paso 1. Asegúrese de que los cables e interruptores del edificio sean los adecuados
para la capacidad nominal de SAI, para evitar el riesgo de cortocircuito o incendio.
NOTA: No utilice el enchufe de la pared como fuente de entrada al SAI, porque su corriente es
inferior a la corriente de entrada máxima del SAI. La toma de corriente podría quemarse y quedar
inutilizada.
Paso 2. Apague la alimentación principal de entrada antes de realizar la instalación del
SAI.
Paso 3. Apague todos los dispositivos antes de conectarlos al SAI.
NOTA 1: El cable del 6K/6KL debe soportar una corriente superior a 40A. Por seguridad y eficiencia, se
recomienda utilizar el tipo de cable 10 AWG.
NOTA 2: El cable del 10K/10KL debe soportar una corriente superior a 63A. Por seguridad y eficiencia, se
recomienda utilizar el tipo de cable de 8 AWG.
NOTA 3: La selección del color de los cables debe ser realizada de acuerdo con las leyes y reglamentos
eléctricos locales. (Normalmente negro para Línea, azul para Neutro y verde/amarillo para Tierra).

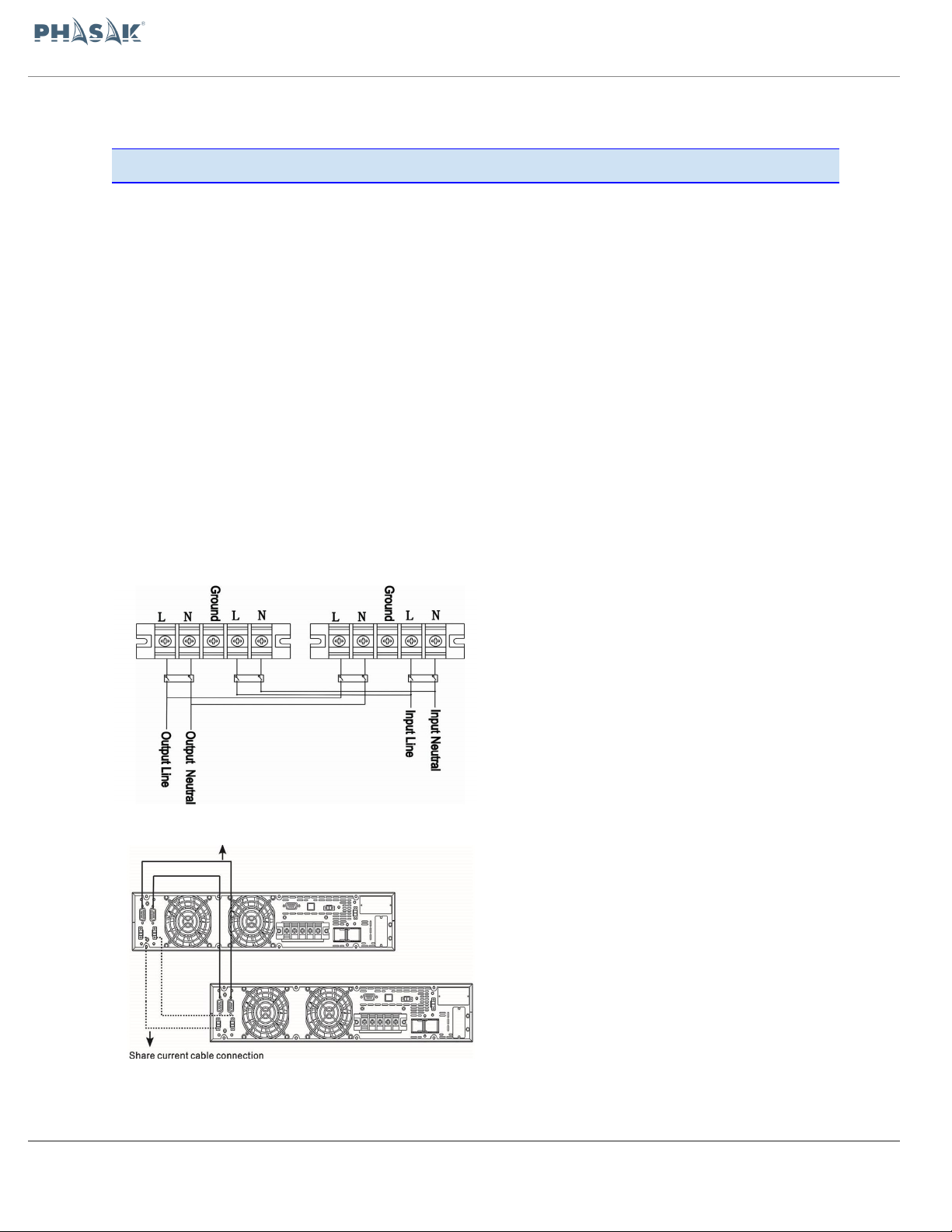

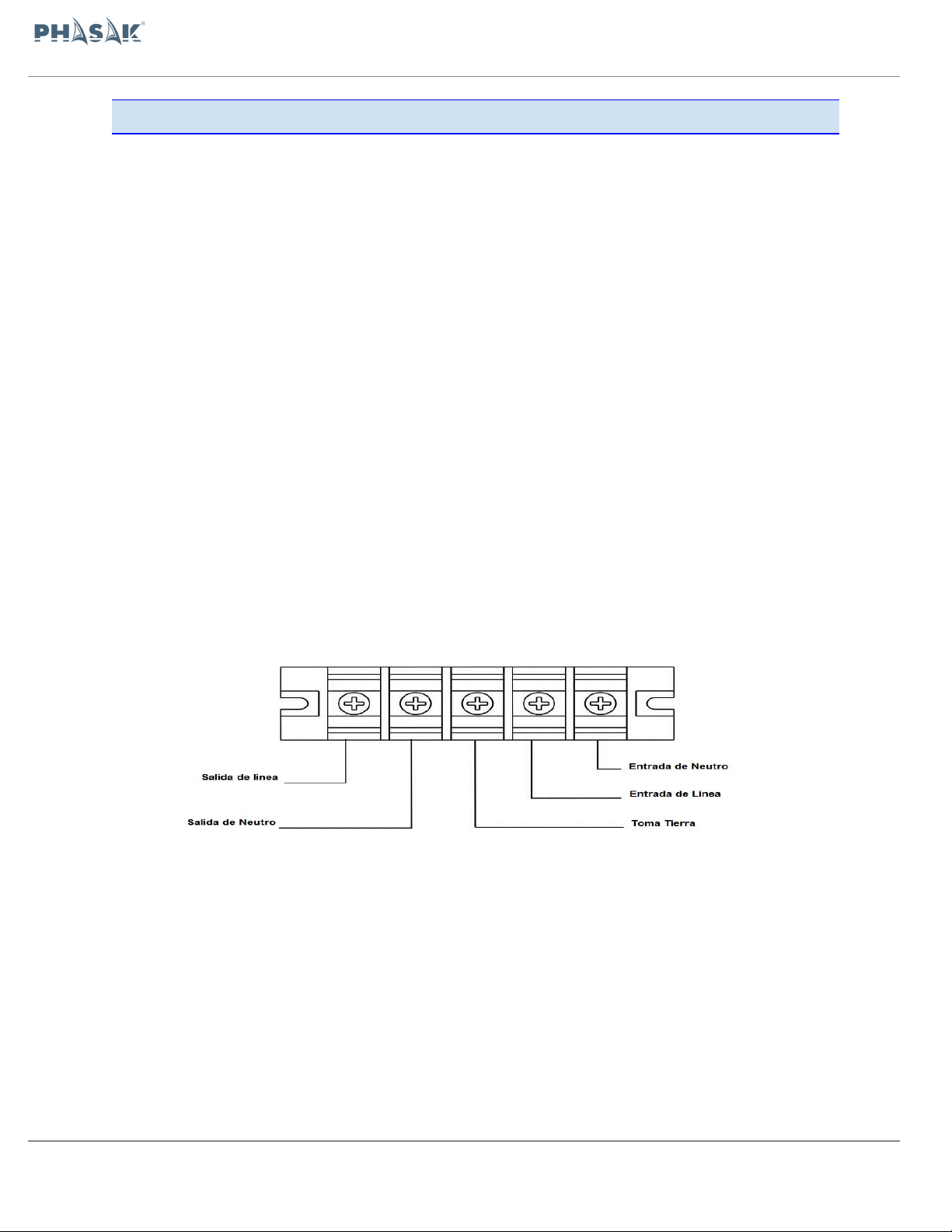

Paso 4. Retire la cubierta de los terminales situada en el panel posterior del SAI.
Conecte los cables de acuerdo con los siguientes esquemas del terminal: (Conecte
primero el cable de tierra para realizar las conexiones. Desconecte el cable de tierra
cuando se trate de desconectar).
Nota 1: Compruebe que los cables están firmemente conectados a cada polo del terminal.
Nota 2: El interruptor interior del SAI es para interrumpir la salida a las cargas, se aconseja instalar en la salida del SAI hacia
las cargas, en zona de fácil acceso, un interruptor con la función de protección de corriente de fuga, para los casos de
emergencia.
6 / 100

ON-LINE RACK PH 9360 - PH 9301 .
Paso 5. Advertencias de conexión

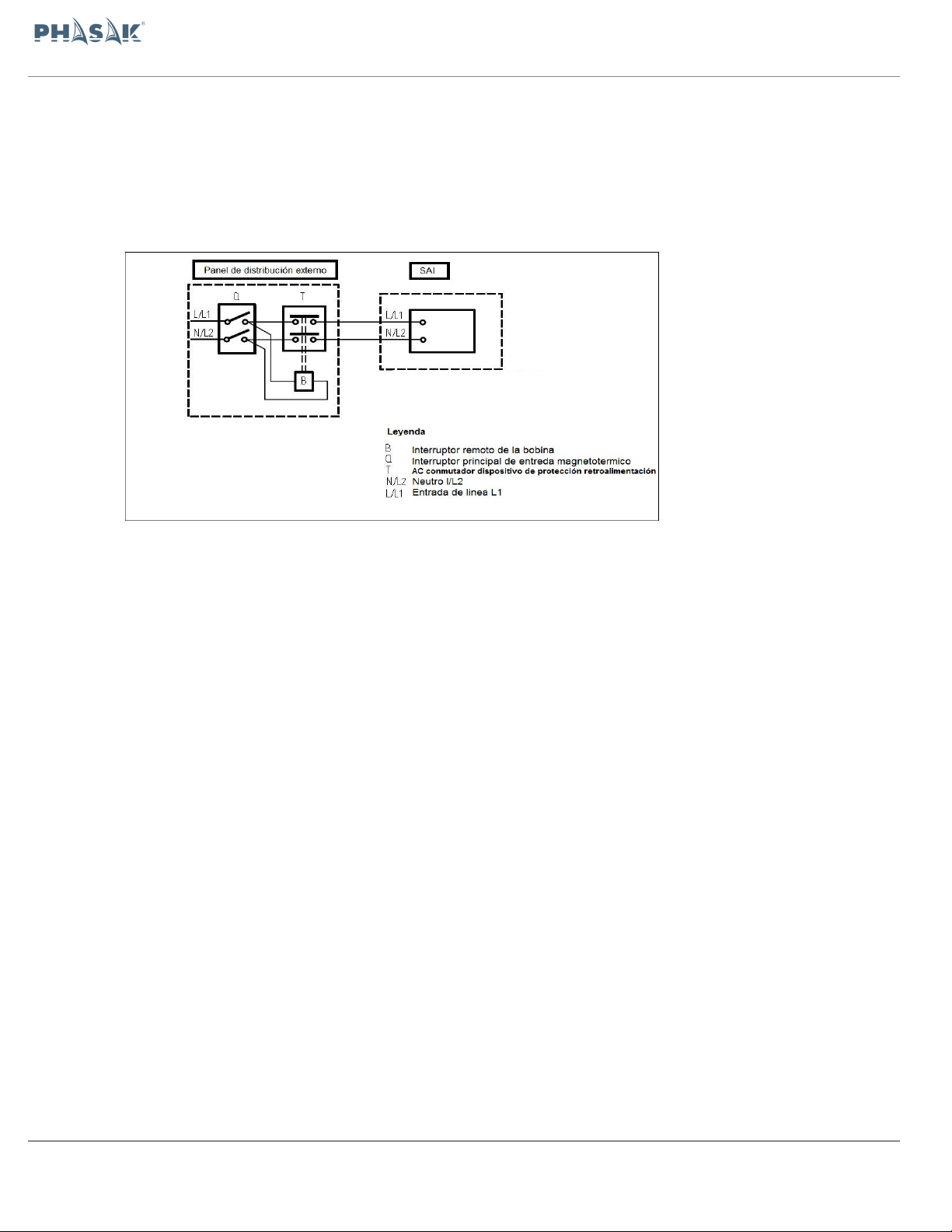

●No hay protección estándar de retroalimentación dentro del SAI. Aísle el
SAI antes de trabajar de acuerdo con el Diagrama 1. El dispositivo de
aislamiento debe poder transportar la corriente de entrada del SAI.
Diagrama 1: Cableado externo de protección de retroalimentación
• Este SAI debe estar conectado con el sistema de puesta a tierra TN.
• La fuente de alimentación para esta unidad, debe tener una clasificación de fase única de
acuerdo con la placa de identificación del equipo.También debe estar adecuadamente conectado a la
toma de tierra
• No se recomienda el uso de este equipo en aplicaciones de soporte vital, donde el fallo de
este equipo pueda causar el fallo del equipo de soporte vital o que afecte significativamente su
seguridad o efectividad. No utilice este equipo en presencia de una mezcla anestésica
inflamable con aire, oxígeno u óxido nitroso.
• Conecte el terminal de conexión a tierra del SAI, a un conductor de electrodo de conexión a
tierra.
• El SAI está conectado a una fuente de energía de CC (batería). Los terminales de salida
pueden estar activos cuando el SAI no está conectado a un suministro de CA.
Paso 6. Vuelva a colocar la cubierta de los terminales en el panel posterior del SAI.
7 / 100

ON-LINE RACK PH 9360 - PH 9301 .
Paso 7. Instalación del SAI en posición Torre/Rack:
Instalación en modo Torre
● El sistema UPS se envía con dos juegos de pies y 6 extensiones (2 extensiones cortas más 4
extensiones largas) que se pueden usar para instalar en torre el módulo UPS en 2U o el módulo
UPS con un banco de baterías en 4U.

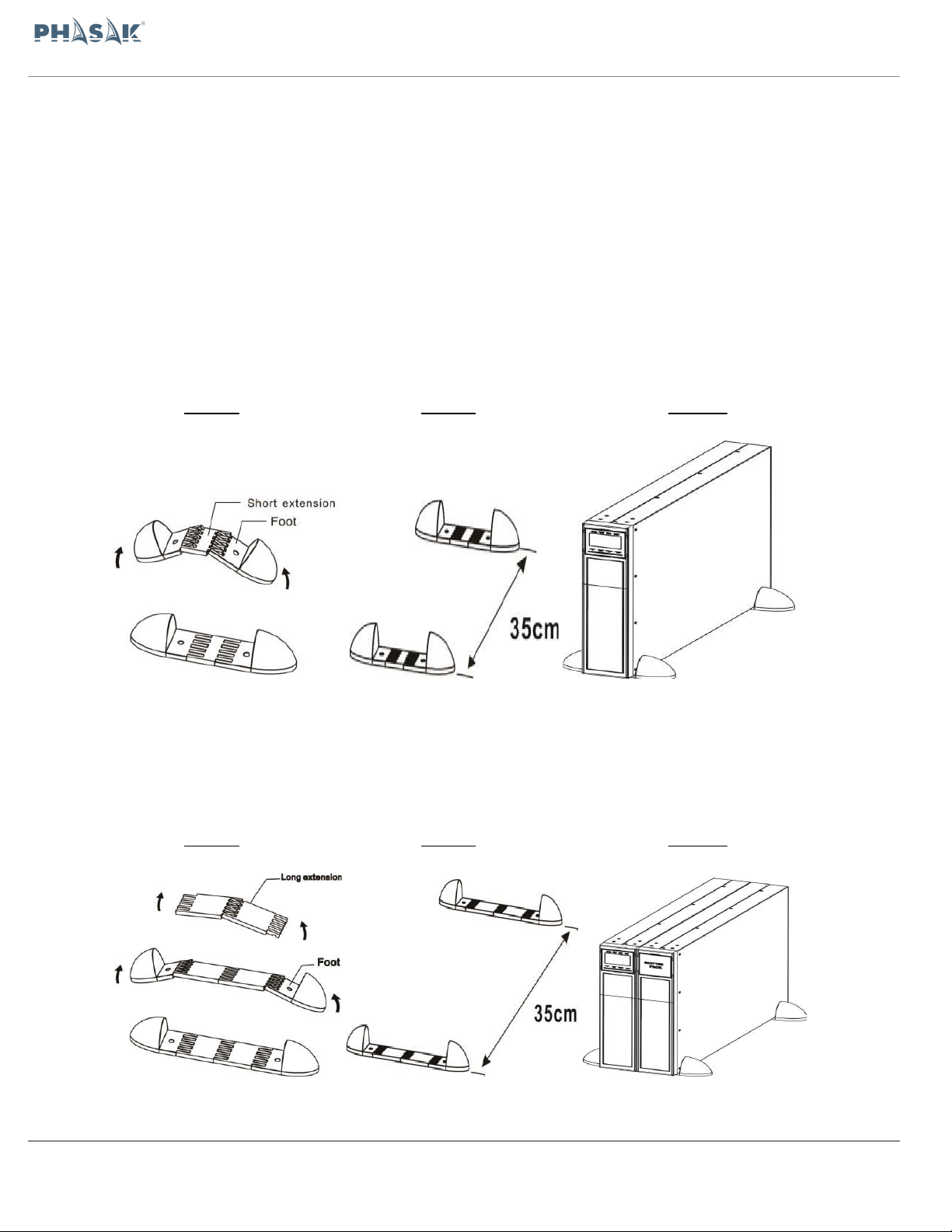

Instalación del módulo SAI en 2U:
● Ensamble dos pies y una extensión corta como se muestra en la imagen, con un soporte de torre
paso 1. Alinee los dos soportes separados aproximadamente 35 cm, paso 2. Luego, coloque el
módulo SAi en los soportes como se muestra en el paso 3.
Paso1 Paso2  Paso3
Instalación del módulo SAi y un banco de baterías en 4U:
● Ensamble dos pies y dos extensiones largas como se muestra en la imagen, con un soporte de
torre en el paso 1. Alinee los dos soportes separados aproximadamente 35 cm, paso 2. Luego
coloque el módulo de SAI y el banco de baterías en los soportes como se muestra en el paso 3.
Paso1 Paso2  Paso3
8 / 100

ON-LINE RACK PH 9360 - PH 9301 .
Instalación en modo Rack 19”
● Siga los pasos que acontinuación se indican para montar el SAI en un armario Rack de 19 "o en
un Mural de rack 19”:
Paso 1: Acople las orejas de montaje a los orificios de montaje laterales del SAI, utilizando los
tornillos y orejas de anclaje provistos en el equipo, las orejas de anclaje deben mirar hacia
adelante. Por favor refiérase al gráfico 1.
Gráfico 1
Paso 2: coloque el módulo SAI y deslicelo en el Armario/Mural Rack 19”. Atornille el módulo de
SAI al bastidor con tornillos, tuercas y arandelas (provistos en el armario/mural Rack 19”) a
través de sus orejas de montaje y en los rieles del bastidor. Por favor refiérase al gráfico 2.
 Gráfico 2
9 / 100

ON-LINE RACK PH 9360 - PH 9301 .
2.3. Instalación del sistema SAI Phasak en Paralelo
Si tiene un SAI estándar, de uso individual, no tenga en cuenta esta sección
Paso 1. Instale el SAI o los SAIs y el cableado siguiendo los pasos de la sección 2.2.
Paso 2. Conecte los cables de salida de cada SAI a un interruptor de salida.
Paso 3. Conecte todos los interruptores de salida en un solo interruptor de salida
principal, de potencia nominal suficiente para todos los SAI en paralelo. Las cargas
se conectarán directamente a este interruptor.
Paso 4. Cada SAI está conectado a una batería de forma independiente.
Paso 5. Retire la cubierta del puerto del cable de corriente compartida en paralelo en el
UPS, conecte cada SAI uno a uno con el cable paralelo y comparta el cable de
corriente, y luego vuelva atornillar la cubierta:
Nota: No se puede usar un solo pack de baterías en un sistema de SAI`s en paralelo. Esto puede
causar un error permanente al sistema.
Paso 6. Consulte el siguiente diagrama de cableado:
Diagrama 1: Conexión del cable de alimentación.
Diagrama 2: Esquema de cableado del sistema paralelo.
10 / 100

ON-LINE RACK PH 9360 - PH 9301 .
3. Operaciones
3.1. Botones de funcionamiento SAI Phasak
Botón
Función
Botón ON/Enter
• Encender el SAI: Pulse el botón durante más de 0.5s para encender el SAI.
• Botón Enter: Pulse para confirmar la selección en el menú de configuración.
Botón OFF/ESC
• Apagar el SAI: Presione el botón durante más de 0.5s para apagar el SAI.
• Presione este botón para volver al menú de configuración anterior.
Botón Test/Up
• Prueba de batería: Presione el botón durante más de 0.5s para probar la batería
estando en modo AC o CVCF*.
• Presione este botón para ver la siguiente opción de configuración.
Botón
Mute/Down
• Apagar la alarma: presione el botón durante más de 0.5s para apagar la alarma. Por
favor, consulte la sección 3.4 - 9 para más detalles.
• Pulse este botón para ver la opción de configuración anterior.
Botón Test/Up +
Mute/Down
• Pulse los dos botones simultáneamente durante más de 1s para entrar / salir del menú
de configuración.
* Modo CVCF = Modo convertidor.
3.2. Alarma acústica SAI Phasak
Descripción
Intervalo de alarma
Mute
Estado del SAI
Modo bypass
Alarma cada 2 minutos
Si
Modo Batería
Alarma cada 4 segundos
Fallo
Alarma continua
Alerta
Sobrecarga
Suena 2 veces cada segundo
No
Otras
Alarma cada segundo
Fallo
Todas
Alarma continua
Si
11 / 100

ON-LINE RACK PH 9360 - PH 9301 .

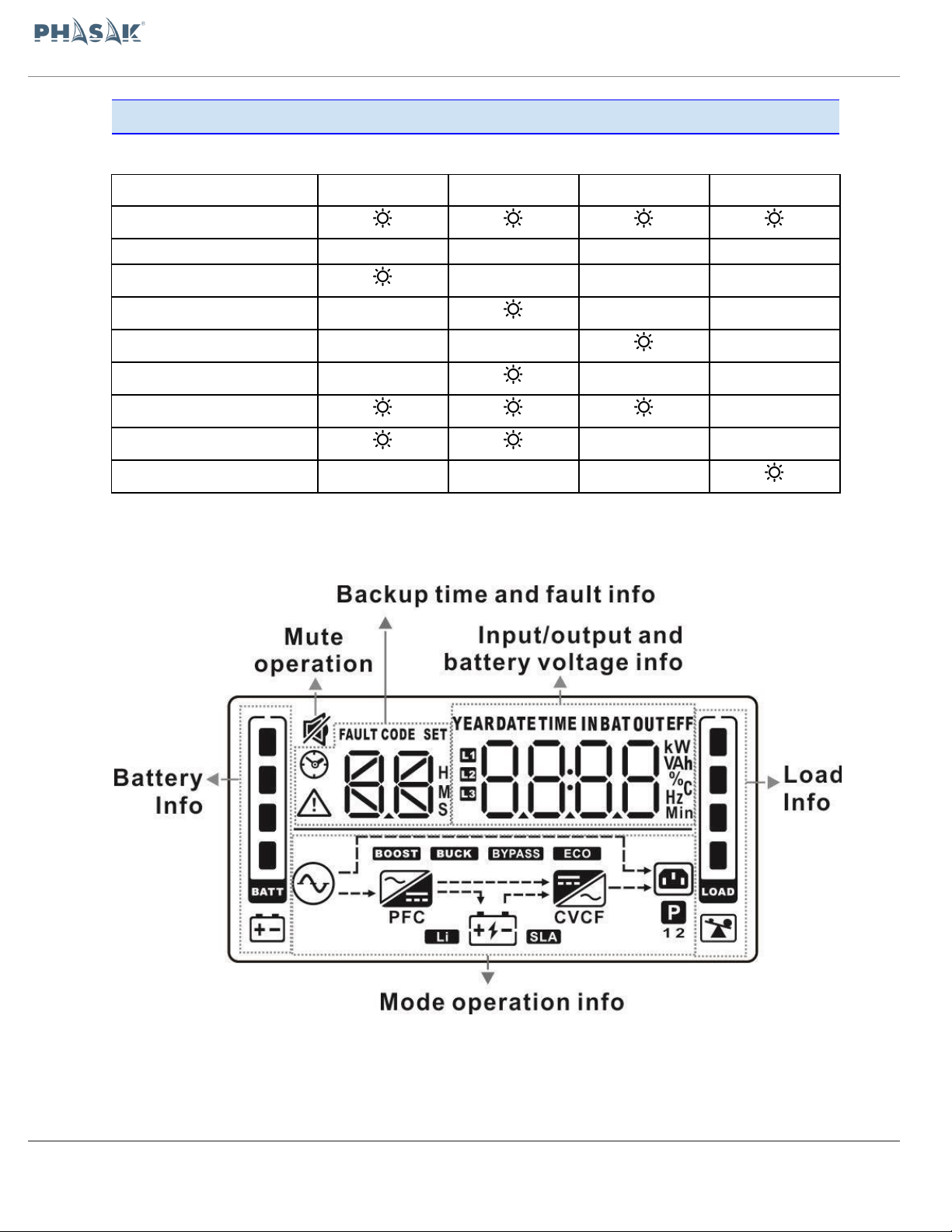

3.3. Indicadores LED y Panel LCD, SAI Phasak
Indicadores LED: Hay 4 indicadores LED en el panel frontal para mostrar el estado operativo de SAI:
bypass
Línea
Batería
Fallo
Arranque del SAI
No Output mode
Modo bypass
Modo AC
Modo Batería
Modo CVCF
Test Batería
Modo ECO
Fallo
Panel LCD SAI Phasak PH 9360 / PH 9301
12 / 100

ON-LINE RACK PH 9360 - PH 9301 .

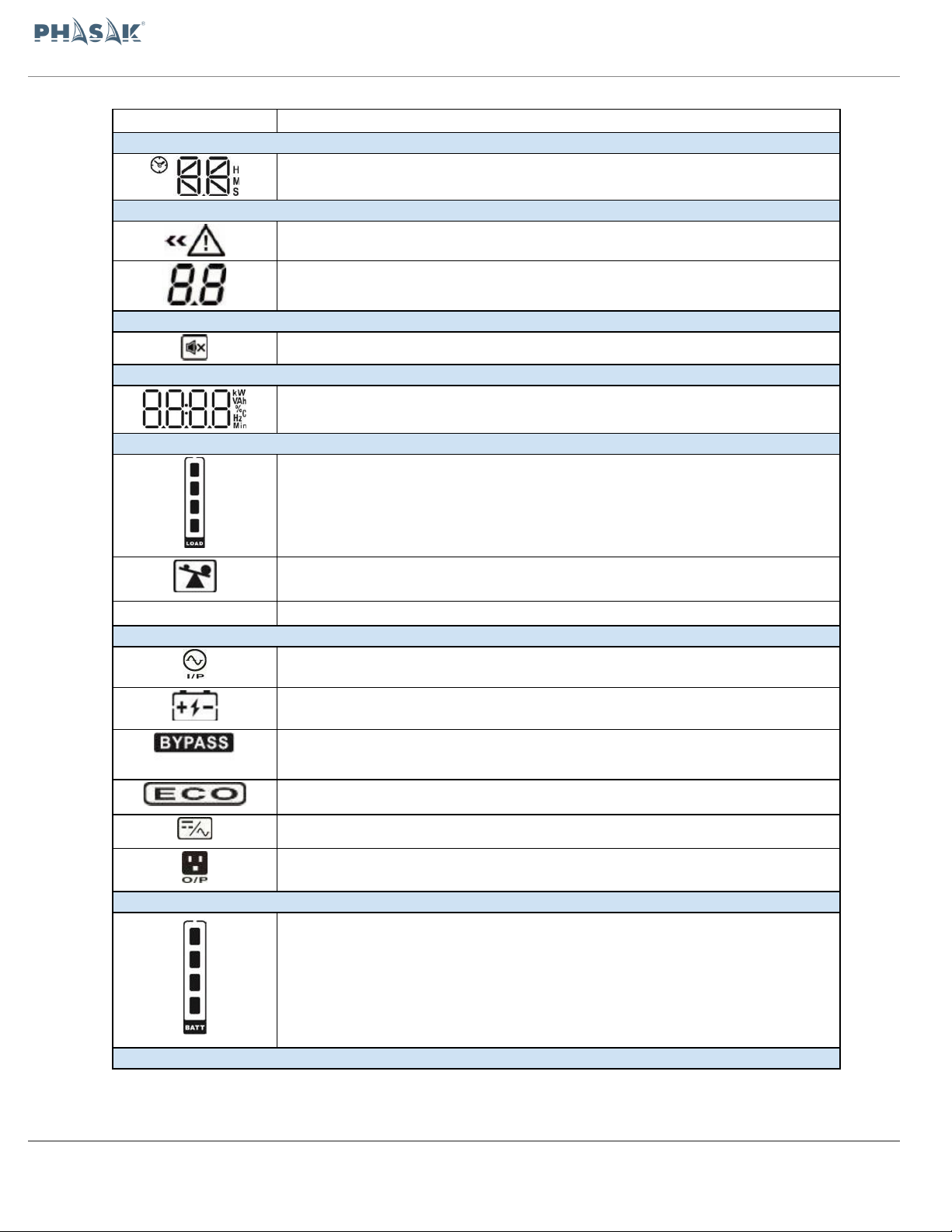

Display
Función
Información del tiempo de autonomía
Indica el tiempo de autonomía con reloj digital.
H: horas, M: minutos, S: segundos
Información del error
Indica una alarma de aviso y de error.
Indica el código del aviso y del error, detallados en la sección
3.9.
Funcionamiento sin alarma
Indica que la alarma sonora está deshabilitada
Información de voltaje salida y de batería
Indica la tensión de salida, frecuencia, o tensión batería.
Vac: tensión salida - Vdc: tensión batería - Hz: frecuencia
Información de carga de trabajo en salida.
Indica el nivel de carga: 0-25%, 26-50%, 51-75% y 76-100%.
Indica sobrecarga.
Informaciones del modo de funcionamiento
Indica que el SAI está conectado a la red eléctrica.
Indica que la batería está activa.
Indica que el circuito bypass está activo.
Indica que el modo ECO está habilitado.
Indica que el circuito inverter está activo.
Indica que las tomas de salida están activas.
Información de batería
Indica el nivel de batería: 0-25%, 26-50%, 51-75% y 76-100%.
13 / 100

ON-LINE RACK PH 9360 - PH 9301 .
3.4. Indicación del display LCD SAI Phasak
Abreviatura
Indicación del Display
Significado
ENA
Habilitado
DIS
Deshabilitado
AT
Automático
BAT
Batería
NC
Modo normal, (modo no-CVCF)
CF
Modo CVCF
SUB & SU
Substraer
ADD & AD
Sumar
FB
No Permitido
OP
Permitido
RES
Reservado
EP
EPO
YES
SI
NO
NO
PK
Paralelo. es el primer SAI
14 / 100

ON-LINE RACK PH 9360 - PH 9301 .
3.5. Configuración SAI Phasak
1. Encendido del SAI con conexión a red AC (en modo AC)
1) Ponga el interruptor de la batería en posición "ON" (sólo en modelos de larga
autonomía). A continuación, ponga el interruptor de entrada en posición "ON". En
este momento el ventilador está funcionando y el SAI alimenta las cargas a través
del bypass. El SAI está funcionando en modo bypass.
NOTA: Cuando el SAI está en modo bypass, la tensión de salida se suministra directamente de
la red AC, por lo que las cargas no están protegidas por el SAI. Para protegerlas, es necesario
encender el SAI. Consulte el paso siguiente.
2) Presione el botón "ON" para encender el SAI. La alarma suena una vez.
3) Después de unos segundos, el SAI entra en modo AC. Si hay alguna anormalidad
en la red el SAI operará en modo batería sin interrupción.
NOTA: Si el SAI se apagará automáticamente en modo batería y se restablece la red, el SAI se
reiniciará automáticamente en modo AC.
2. Arrancar el SAI en modo batería (sin entrada de toma eléctrica)
1) Asegúrese de que el interruptor de la batería esté en posición "ON" (sólo modelos
de larga autonomía).
2) Presione el botón "ON" para activar el SAI. La alarma sonará una vez.
3) Después de algunos segundos, el SAI se encenderá en modo de Batería.
3. Conectar los dispositivos en el SAI Phasak
Después de que el SAI esté activado, se pueden conectar los dispositivos al SAI.
1) Encienda el SAI y después los dispositivos, uno a uno. La pantalla LCD muestra el
nivel de carga total.
2) Si necesita conectar cargas inductivas (p.ej., impresora láser) calcule el pico de
corriente inicial para ver si coincide con la capacidad del SAI.
3) Si el SAI está sobrecargado, la alarma emitirá dos pitidos cada segundo.
4) Si existe sobrecarga, desconecte alguna de las cargas inmediatamente. Por
seguridad del sistema, la carga conectada no debería superar el 80% de la
capacidad nominal del SAI.
5) Si, estando en modo AC, el tiempo de sobrecarga está por encima del tiempo
indicado en las especificaciones, el SAI cambiará automáticamente a modo bypass.
Después de eliminar la sobrecarga, el SAI volverá a modo AC. Si, estando en modo
batería, el tiempo de sobrecarga supera al tiempo indicado, el SAI entrará en modo
Fallo. En este momento, si el bypass está activado, el SAI alimentará las cargas vía
bypass. Si el bypass no está activado o la potencia de entrada no está en el rango
aceptable, las salidas se apagará automáticamente.
15 / 100

ON-LINE RACK PH 9360 - PH 9301 .
4. Cargar la batería
1) Cuando el SAI está conectado a la red y suministra energía, el cargador carga la
batería automáticamente, excepto si el SAI está modo de batería o durante la
comprobación de baterías.
2) Se recomienda cargar la batería durante al menos 10 horas antes de su uso. En
caso contrario, el tiempo de autonomía puede ser más corto de lo esperado.
3) Asegúrese de ajustar el número de baterías en el panel de control, que debe ser
coherente con la conexión real. (Vea a la sección 3.4.12, para conocer los detalles
de la configuración).
5. Funcionamiento en modo batería
1) Si el SAI está en modo de batería, la alarma emitirá un sonido diferente según la
capacidad de la batería. Por encima del 25%, una vez cada 4 segundos, sino la
alarma emitirá un pitido cada segundo para recordar que la batería está a punto de
agotarse y que el SAI se apagará automáticamente en muy poco tiempo. Para
desactivar la alarma de apagado y prolongar el tiempo de autonomía, el usuario
puede quitar algunas de las cargas no-críticas para prolongar el tiempo de
autonomía, si ya no hay más cargas que se puedan quitar, el usuario debe apagar el
resto de las cargas cuanto antes para proteger los dispositivos o guardar datos.
2) En modo batería, si la alarma resulta molesta, los usuarios pueden presionar el
botón Mute para silenciar el aviso.
3) En los modelos larga autonomía, el tiempo depende de la capacidad de las
baterías externas.
4) El tiempo de autonomía puede variar dependiendo de la temperatura ambiente y
de tipos de cargas.
5) Cuando se agota el tiempo de autonomía de 16,5 horas (valor predeterminado en
el panel LCD), el SAI se apagará automáticamente para proteger las baterías. Este
tiempo de descarga de batería puede ser activado o desactivado a través del panel
de control LCD. (Ver sección 3.7 Configuración de pantalla).
6. Comprobación de baterías
1) Para comprobar el estado de las baterías cuando el SAI está funcionando en los
modos AC / CVCF / ECO, pulse el botón "Test", el SAI puede ejecutar la
auto-comprobación de batería.
2) Se puede configurar la auto-comprobación de baterías a través del software.
3) Si el SAI está en auto-comprobación de batería, la pantalla LCD y la alarma
funcionarán como si el SAI estuviera en modo de batería, excepto si el LED de
batería parpadea.
16 / 100

ON-LINE RACK PH 9360 - PH 9301 .
7. Apagar el SAI en funcionamiento en modo AC
1) Apague el inversor del SAI pulsando el botón "OFF" durante más de 0.5s, la
alarma sonará una vez. El SAI cambiará a modo bypass.
NOTA 1: Si el SAI ha sido configurado para permitir el funcionamiento de las tomas en bypass, todos
las tomas de salida y terminales suministrarán la tensión directamente de la red eléctrica, a pesar
de haber apagado el SAI (inversor)
NOTA 2: Al apagar el SAI, hay que tener en cuenta que el mismo está funcionando en modo bypass
y hay riesgo de pérdida de energía para los dispositivos conectados.
2) En el modo de bypass sigue existiendo tensión de salida. Para desactivar
completamente el SAI es necesario desconectar el interruptor del disyuntor de
entrada. En unos segundos, la pantalla se apagará completamente.
8. Apagar el SAI en modo batería (sin alimentación de la red)
1) Para apagar el SAI pulse el botón "OFF". La alarma sonará una vez.
2) El SAI dejará de proporcionar energia en las salidas y el panel LCD se apagará.
9. Apagar la alarma
1) Para desactivar la alarma, presione el botón "Mute". La alarma emitirá un pitido.Si
pulsa de nuevo este botón después de haberlo silenciado, la alarma sonora estará
de nuevo activa.
2) Ciertas alarmas no se pueden desactivar sin que el error se haya resuelto.
10. Operaciones en estado de alarma
1) Cuando el LED de Fallo parpadea y la alarma emite un pitido cada segundo,
significa que hay algún problema de
funcionamiento del SAI. Los usuarios pueden ver el código de error en la pantalla
LCD. Para obtener más información compruebe la tabla de solución de problemas en
el Capítulo 4.
2) Algunos de los avisos de alarma no se pueden desactivar a menos que el error se
haya resuelto.Para más información consulte la sección 3.2.
11. Operaciones en modo de Fallo
1) Cuando el LED de fallo se ilumina y la alarma emite un pitido continuo, significa
que hay un error fatal en el SAI. Se pueden ver el código de error en la pantalla LCD.
Compruebe la tabla de solución de problemas en el Cap. 4.
2) No intente encender de nuevo el SAI antes de resolver el problema. Si el
problema no puede ser resuelto, por favor, póngase en contacto con el servicio de
asistencia técnica.
3) En caso de emergencia, interrumpa inmediatamente la conexión de red eléctrica,
de la batería externa y las salidas, para evitar un mayor riesgo o peligro
17 / 100

ON-LINE RACK PH 9360 - PH 9301 .
3.6. Funcionamiento en paralelo del SAI Phasak
1. Arranque inicial del sistema en paralelo
Antes de comenzar, asegúrese de que todos los modelos de SAI sean del tipo paralelo
y tengan la misma configuración. Es necesario un técnico especializado.
1) Encienda cada SAI en modo AC (3.5.1). Mida el voltaje de salida del inversor de
cada SAI para comprobar si la diferencia de voltaje del inversor entre el valor real y
el valor configurado es menor de 1.5V (Valor medio 1V). Si es superior, calibre el
voltaje configurando el ajuste del voltaje del inversor (3.7).
2) Calibre la medición del voltaje de salida configurando el voltaje de salida en el
SAI para estar seguro de que la diferencia de voltajes entre la tensión de salida real
y el valor detectado es inferior a 1V.
3) Apague cada SAI (3.5.7) y siga el procedimiento de cableado (2.3).
4) Quite la tapa del puerto del cable de corriente paralelo y conecte cada SAI, uno a
uno, con el cable en paralelo. Conecte también el cable de entrada de corriente y a
continuación, atornille la tapa de nuevo.
2. Encender el sistema paralelo con alimentación de la red eléctrica (modo AC)
1) Encienda el disyuntor de la línea de entrada de cada SAI (en unidades de entrada
dual, encienda también el interruptor de entrada bypass). Cuando todos los SAIs
estén en modo bypass, compare con un polímetro la diferencia de voltaje de salida
de la misma fase de cada SAI. Si la diferencia de voltaje está cercana a 0, significa
que todas las conexiones son correctas. En caso contrario, compruebe que los
cables estén conectados correctamente.
2) Encienda el disyuntor de salida de cada SAI. Encienda cada SAI por turnos y en
unos instantes los SAIs entrarán en modo AC de manera sincronizada. La
instalación del sistema paralelo se ha completado.
3. Encender el sistema paralelo sin alimentación eléctrica (modo batería).
1) Encienda el interruptor de batería (sólo en modelos de larga autonomía) y el
disyuntor de salida de cada SAI.
NOTA: No se puede compartir el pack de baterías de un SAI de larga autonomía en un sistema
paralelo. Cada SAI debe estar conectado a su propio pack de baterías.
2) Encienda cualquiera de los SAIs. Unos segundos después, el SAI entrará en
modo batería.
3) Ahora encienda otro SAI. En unos segundos, el SAI entrará en modo batería y se
añadirá al sistema paralelo.
4) Si tiene un tercer SAI, siga el mismo procedimiento. La instalación del sistema
paralelo se ha completado.
18 / 100

ON-LINE RACK PH 9360 - PH 9301 .
4. Añadir un nuevo SAI Phasak al sistema paralelo:
1) No se puede añadir un nuevo SAI en paralelo cuando el sistema está en
funcionamiento. Se deben quitar las cargas y apagar el sistema totalmente.
2) Asegúrese de que todos los SAIs sean de modelo paralelo y siga las instrucciones
de conexión de la sección 2.3.
3) Instale el nuevo SAI paralelo, consultando la sección anterior.
5. Desconectar un SAI Phasak del sistema paralelo:
Existen dos métodos para quitar una unidad del sistema paralelo:
Método 1:
1) Presione el botón “OFF” dos veces, durante más de 0.5s cada vez. El SAI entrará
en modo bypass o modo sin tensión de salida cuando no tiene cargas conectadas.
2) Apague el disyuntor de salida de esta unidad y después apague el interruptor de
entrada de la unidad.
3) Después puede apagar el interruptor de las baterías (en los modelos de larga
autonomía). Desconecte el cable paralelo y el cable de corriente, y desconecte la
unidad del sistema paralelo.
Método 2:
1) Si el bypass es incorrecto, no puede quitar el SAI sin interrupción. Se debe quitar
la carga y apagar el sistema.
2) Asegúrese de que la configuración de bypass esté activada en cada SAI y a
continuación, apague el sistema. Todos los SAIs pasarán a modo bypass. Quite
todas las cubiertas de bypass de mantenimiento de la parte trasera del SAI, gire los
interruptores de "UPS" a "BPS". Apague los interruptores de entrada y de baterías
del sistema paralelo.
3) Apague el disyuntor de salida del SAI que desee desconectar y quite el cable
paralelo y el cable de corriente. Separe el SAI del sistema paralelo.
4) Encienda el interruptor de entrada del resto de los SAIs y el sistema entrará en
modo bypass. Cambie los interruptores de mantenimiento de “BPS” a “UPS” y vuelva
a colocar las cubiertas de los bypass.
5) Encienda el resto de SAIs según se indica.
NOTAS: Antes de encender el sistema paralelo para activar el inversor, asegúrese de que todos los
interruptores de mantenimiento de cada SAI están en la misma posición. Cuando el sistema esté en
paralelo funcionando a través del inverter, no utilice el interruptor de mantenimiento (BPS-UPS) de
ningún SAI.
19 / 100
