Piaa 510 User manual

1.
Thank you very much for purchasing PIAA product.
Please read this entire manual before installation and use of this product.
510 Installation Instructions
Please give this Installation Manual to customer after installing.
For Installers
• Lighting laws vary state to state, check your
local laws before use.
• The lamps get very hot when they have been in use.
Do not touch them as they may cause burns.
• After the lights have been on do not place them near
flammable objects.
• Do not splash water directly on the hot lamps, as this may
cause cracking of the lens due to dramatic change in temperature.
• Do not look directly into the light of the lamps as the bright light may
cause eye damage.
• The lamps and relay harness are to be used only with 12 volt electrical systems.
• Using this light system while the engine is not running will drain the battery.
• Do not repeatedly turn the light system on and off as it will shorten the life
of the system.
• Some vehicles generate high voltage at start up and when it is turned off,
do not have lights on as you start or turn off your vehicle.
• Using the wrong bulbs may cause a malfunction, use only specified PIAA bulbs.
• When changing bulbs or lenses follow the Lamp Service diagram.
• Leave at least 1/8” clearance between the lamps and any plastic surface
as the heat may damage the plastic.

2.
CONTENTS
TOOLS
Two (2) PIAA Powersports 510 lamps
Hex wrench
Two (2) adhesive pads
One (1) stud
One (1) washer
One (1) nut
One (1) PIAA one touch connector
One (1) PIAA preassembled relay
harness with fuse and switch
Five (5) wire ties
Vinyl electrical tape
Diagonal cutters
Phillips driver (medium)
Pliers
One (1) piece of tape
(actual lamps may vary)

3.
3.
LAMP
INSTALLATION
•The installation area must be clean and level with enough working space
to complete the job without distractions.
•The PIAA lamps are to be mounted hanging down. For an upright mount
install lenses with PIAA logo right side up.To flip the lens follow the lamp
service diagram.
•For the lamp system to function properly the supplied PIAA harness
must be used.
•When mounting the lamps mount them in such a place that they are free
of obstructions.
•Do not modify the lamp system in any way or it will void the warranty.
•Do not mount the lamps in a place that will obstruct an existing
vehicle function.
•Do not mount them so low to the ground that they scrape.
•When a lamp mounting location has been decided a 10mm hole will be needed
to mount the lamp with the supplied mounting hardware. If a hole is not
available, one will have to be drilled.
•When lamp is mounted make sure to leave at least 1/8 inch clearance around
the lamp to avoid heat damage to any vehicle part.
3.

HARNESS
INSTALLATION
1. Before connecting any wires, the negative (-) battery terminal should be disconnected.
When connecting the wires on the harness, follow the wiring diagram and connect
them as in the diagram.
2.For proper lamp operation it is recommended that you connect the positive (+)
and negative (-) power supply wires directly to the corresponding battery terminals.
Do not take power directly from the alternator.
3.Find a power source to connect the switch power wire to. For legal operation of
driving lights, the power source must be one that is only powered when the high
beam of the headlamps is on.To make this connection use the supplied connector
or any connector that is suitable for this application.
Do not connect lights to turn signals or to lights that flash.
4.When running the wires through the engine compartment be sure to keep them
securely away from moving parts such as the throttle cable and away from hot
parts such as the exhaust manifold.
5.When the wiring is complete, test the system for operation. Do this by turning on
the system. If the system works, securely fasten the relay boxes and fuse holders
or tie them out of the way with wire ties. If the system does not come on, please
contact your PIAA dealer for assistance.
4.

WIRING
DIAGRAM
ON/OFF
switch
relay
battery
switch control positive (+)
to lamps
to lamps
white
fuse
black
battery
positive (+)
battery
negative (-)
5.

6.
DRIVING LIGHT
AIMING
Visual aim is made with the center of the beam hot spot 1.5 inches below the
lamp center at 25 feet with the lamp facing straight forward. (see below.)
Do not use driving lights into oncoming traffic.
Driving lights should never be the only foreword light source.
Driving lights should only be used with the headlamp high beams.
FOG LIGHT
AIMING
Only use fog lights if they are aimed properly.
Fog lights should never be the only forward light source.
Fog lights should be used with headlamp low beams.
Visual aim is made with the top of the beam 4 inches below the lamp center at
25 feet with the lamp facing straight forward. Some modifications to these
instructions may be necessary to minimize glare.
Mounting positions and vehicles may vary.
Measure driving lamp down angle
at the center of the beam hot spot
Measure lamp height to center
Level
Center of
hot spot
1.5" below
level line
25 feet
Mounting positions and vehicles may vary.
Measure lamp height to center
Level
Top of
beam
Four (4) inches
25 feet

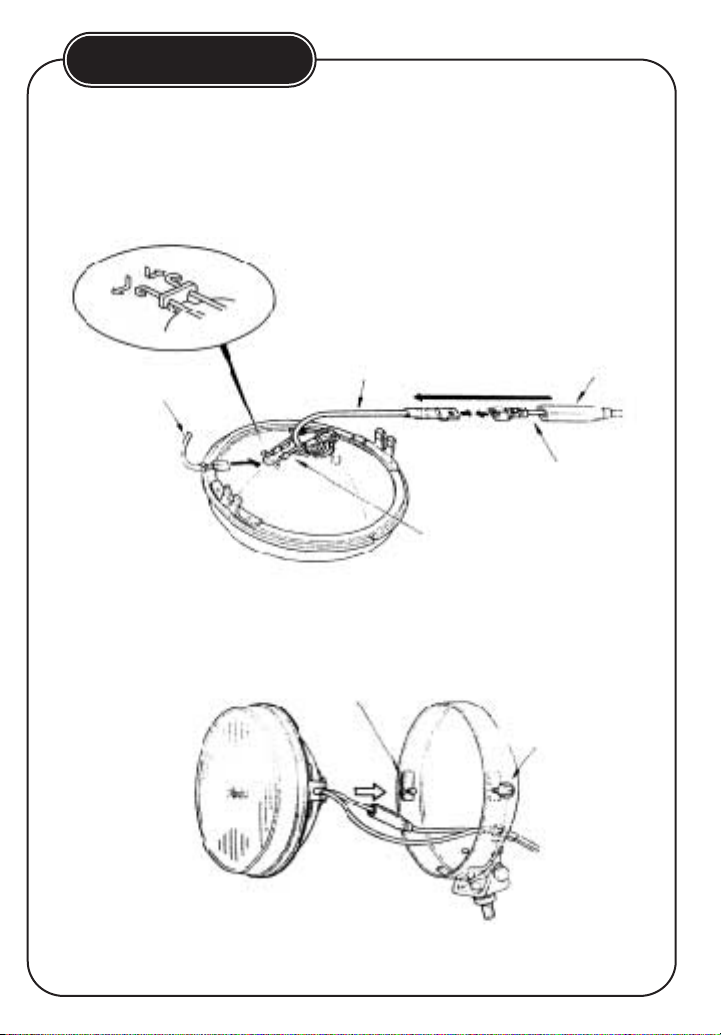

LAMP SERVICE
The PIAA 510 lamps have a replaceable H3 style bulb.
Use only 12V-H3-35W and 55W bulbs.
bulb pigtail
spring wire retainer
black ground wire
spring wire retainer (exploded view)
insulator
terminal
sheet metal nut
side screw
7.
7.

With the exception of bulbs, PIAA Corporation, USA ("PIAA") warrants its products
to be free from defects in workmanship and materials under normal use for as long
as the original purchaser owns them.
EXCLUSIONS
This Limited Warranty specifically excludes defects resulting from misuse, abuse,
neglect, alteration, modification, improper installation, unauthorized repairs,
submersion, theft, vehicle crash, or by any other type of impact. Except for the
Limited Warranty stated above, there are no warranties of PIAA products or any
part thereof, whether express or implied. Any implied warranty of merchantability or
any warranty of fitness for a particular purpose is expressly disclaimed. Some states
do not permit the disclaimer of implied warranties.
LENS CRACKS
Crash or impact damage is not covered.This can be determined by a chip or scrape
on the lens or the housing. Stress cracks sometimes occur when the lens is subjected
to sudden and extreme temperature changes. A stress crack has no chip or other
sign of impact. Stress cracks are covered under warranty.
EXCLUSION OF DAMAGES
In no event shall PIAA be liable for any damages whatsoever (including, without
limitation, consequential damages, incidental damages, or damages for loss of use, loss
of business profits, business interruption, loss of business information, loss of time,
inconvenience, or other losses) arising out of the use, misuse, or inability to use a
PIAA product. PIAA reserves the right to change the design its products without any
obligation to modify any previous product. This warranty gives you specific legal
rights. You may also have other rights that vary from state to state.
REPAIR AND REPLACEMENT
If a PIAA product is suspected of being defective, it must be submitted freight
prepaid, to either an authorized dealer or distributor for warranty inspection. The
receipt or other proof of purchase and a description of the problem must be
included. The returned product will be inspected. If the product is found to be
defective and covered by this Limited Warranty, the sole remedy is repair or
replacement, at PIAA's option. A repaired or replacement product will be shipped
back at no charge, and will be warranted to be free from defects in workmanship and
materials under normal use for as long as the original purchaser owns it. Removal,
installation, or reinstallation costs are not covered by this Limited Warranty.
PIAA LIMITED
WARRANTY
